Type de produit	Ventilateur de plafond avec éclairage LED intégré
Marque	Cecotec
Modèle	EnergySilence Aero 490
Référence	05949
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	50 W
Puissance éclairage LED	15 W max
Nombre de pales	3
Diamètre des pales (estimation)	124 cm (49 pouces)
Poids (estimation)	5,5 kg
Hauteur sous plafond recommandée	≥ 2,3 m
Vitesses	3 (basse, moyenne, élevée)
Minuterie	1 h, 4 h, 8 h
Fonction hiver/été	Oui (inversion de rotation)
Type de contrôle	Télécommande sans fil RF
Piles télécommande	2 x 1,5 V AAA
Éclairage	LED, allumage/extinction uniquement
Installation	Plafond plat ou incliné, nécessite 2 personnes
Entretien	Chiffon doux humide, pas de solvants
Sécurité	Déconnecter l'alimentation avant installation, ne pas insérer d'objets dans les pales
Pièces détachées	Via SAV officiel Cecotec
Réparabilité	Seulement par SAV officiel
Garantie	2 ans (hors usure normale et pièces consommables)
Service après-vente	[phone]

FOIRE AUX QUESTIONS - Energysilence Aero 490 CECOTEC

Comment installer le ventilateur au plafond ?

L'installation doit être réalisée par deux personnes. Assurez-vous que le plafond peut supporter le poids (environ 5,5 kg). Suivez les étapes : fixez la plaque de montage, connectez les câbles selon le diagramme, montez le cache, puis les pales et l'éclairage. Débranchez l'alimentation avant de commencer.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (2 x AAA) : insérez-les avec la bonne polarité. Assurez-vous qu'il n'y a pas d'interférences avec d'autres appareils RF. Si le problème persiste, contactez le SAV Cecotec.

Comment inverser le sens de rotation des pales ?

Appuyez sur le bouton hiver/été de la télécommande pendant environ 3 secondes. Un bip retentit, les pales s'arrêtent presque puis tournent en sens inverse. Utilisez cette fonction pour l'hiver (air chaud vers le bas) ou l'été (brise rafraîchissante).

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux et humide. N'utilisez pas de solvants et n'immergez pas l'appareil. Nettoyez régulièrement pour éviter l'accumulation de poussière.

Quelle est la hauteur minimale d'installation ?

Il doit y avoir au moins 2 mètres entre les pales et le sol, et 75 cm entre les pales et les murs.

Comment régler la minuterie ?

Sur la télécommande, appuyez sur les boutons 1h, 4h ou 8h. Le ventilateur s'éteindra automatiquement après le temps sélectionné.

Puis-je utiliser le ventilateur sans l'éclairage ?

Oui, la lumière est indépendante. Vous pouvez allumer/éteindre la lumière avec le bouton dédié de la télécommande.

Que faire si le ventilateur fait du bruit ?

Vérifiez que les pales sont bien fixées et équilibrées. Assurez-vous que l'installation est solide. Si le bruit persiste, contactez le SAV.

Comment remplacer les piles de la télécommande ?

Ouvrez le compartiment piles (généralement à l'arrière) et remplacez les deux piles par des neuves de type AAA, en respectant la polarité (+/-).

Le ventilateur ne s'allume pas, que vérifier ?

Vérifiez l'alimentation électrique (interrupteur et fusible). Assurez-vous que les connexions sont correctes. Testez la télécommande avec des piles neuves. Si le problème persiste, contactez le SAV Cecotec.

MODE D'EMPLOI Energysilence Aero 490 CECOTEC

Manuel d'instructions

Bedienungsanleitung

Instructions de sécurité 9

1. Pièces et composants 44

2. Avant utilisation 44

3. Montage de l'appareil 44

4. Fonctionnement 48

5. Nettoyage et entretien 49

6. Spécifications techniques 49

7. Recyclage des électroménagers 50

8. Garantie et SAV 50

INHALT

Veuillez lire les instructions suivantes avec attention avant d'utiliser l'appareil. Gardez bien ce manuel pour de futures références ou pour tout nouvel utilisateur.

Assurez-vous que le voltage du réseau coïncide avec le voltage spécifié sur l'étiquette de classification de l'appareil et que la prise possède une connexion à terre.

Inspectez le câble d'alimentation régulièrement pour rechercher des dommages visibles. S'il présente des dommages, il doit être réparé par le Service Après-Vente Officiel de Cecotec pour éviter tout type de danger.

N'utilisez pas l'appareil si le câble, la prise ou la structure en général ne fonctionne pas correctement, ont souffert une chute ou ont été abîmés.

L'appareil doit être installé en accord avec les normes nationales quant au câblage électrique.

N'insérez pas d'objets ni parties du corps entre les pales lorsqu'elles sont en mouvement.

Pour réduire le risque de dommages, fixez le ventilateur directement à la structure de support de l'immeuble comme indiqué dans ce manuel et utilisez uniquement les pièces et composants fournis par Cecotec.

Pour éviter des risques de décharge électrique, déconnectez le réseau électrique principal en éteignant les interrupteurs de puissance avant d'installer le ventilateur.

Pour contrôler la vitesse des pales du ventilateur, utilisez les moyens de contrôle de la vitesse fournis par Cecotec, n'utilisez pas d'objets solides.

Ne pliez ni ne courbez le système de maintient des pales pendant l'installation ni pendant le nettoyage.

Pour assurer le correct fonctionnement de l'appareil, le

nettoyage et l'entretien doivent être réalisés en accord avec ce manuel d'instructions. Éteignez et débranchez l'appareil avant de le nettoyer.

Maintenez tout le matériel composant l'emballage (sacs en plastique, boîtes, polystyrène, etc.) et les piles hors de portée des enfants afin de garantir leur sécurité.

Cet appareil ne peut pas être utilisé par des enfants ni des personnes aux capacités physiques, mentales ou sensorielles réduites, ou sans expérience ni connaissances s'ils ne sont pas surveillés et/ou n'ont pas reçu les informations nécessaires à l'utilisation correcte de l'appareil, comprenant bien les risques qu'il implique.

Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec le produit. Une surveillance stricte est nécessaire si le produit est utilisé par ou à côté des enfants.

Avertissement :

il est recommandé que deux personnes réalisent le montage de cet appareil.

Cet appareil a été conçu pour une utilisation domestique uniquement, ne l'utilisez pas à des fins commerciales ni industrielles.

Instructions pour les piles

Maintenez les piles hors de portée des enfants et des animaux, si elles sont ingérées, elles pourraient s'abîmer. En cas d'ingestion, consultez immédiatement votre médecin.

En cas de fuite du liquide des piles, évitez le contact avec la peau, les yeux et les muqueuses.

Avertissement : en cas de contact avec de l'acide, lavez immédiatement les zones affectées avec de l'eau en abondance et contactez votre médecin le plus rapidement possible.

Assurez-vous que les contacts des piles dans l'appareil soient propres avant de les insérer. Nettoyez-les si nécessaire.

Utilisez uniquement le type de pile indiqué dans les spécifications techniques.

Remplacez toujours les deux piles à la fois et n'utilisez pas de piles de différent type ou capacité.

Faites attention à la polarité des piles lorsque vous les remplacer (+/-). Retirez les piles de l'appareil lorsqu'elles sont usées ou lorsque vous n'allez plus utiliser l'appareil pendant longtemps.

Les piles ne doivent pas être rechargées, jetées au feu ni court-circuitées. N'enlevez pas l'emballage en plastique des piles.

SICHERHEITSHINWEISE

1. Couvercle de protection
2. Tige centrale et boule de suspension
3. Tige centrale
4. Support de montage
5. Cache embellisseur
6. Moteur
7. Pale
8. Support de l'éclairage
9. Abat-jour en verre
10. Télécommande sans fil
11. Vis
12. Lumière LED

2. AVANT UTILISATION

Sortez tous les composants de l'appareil de la boîte et assurez-vous qu'ils soient tous présents et en bon état.

Si vous observez un dommage visible, contactez immédiatement le Service Après-Vente Officiel de Cecotec.

3. MONTAGE DE L'APPAREIL

Vous aurez besoin des outils suivants pour réaliser l'installation : tournevis, tournevis plat, pince, échelle, pince coupante, résine époxyde et ruban isolant.

Instructions générales pour le montage

Pour éviter des lésions et dommages personnels, assurez-vous que le lieu où vous allez installer l'appareil permet d'avoir un espace libre de 2 m entre les pales et le sol et de 75 cm entre les pales et le mur ou autre objet

Img. 2.

Assurez-vous que la structure de la maison supporte le poids total du ventilateur.

Ce ventilateur peut être installé sur des plafonds normaux comme sur des plafonds voutés ou inclinés en utilisant la tige. La longueur de suspension peut être augmentée en utilisant la tige centrale plus longue.

Img. 3.

Montage standard avec lequel l'appareil se suspend sur un plafond droit et plat.

Montage standard

Support

Montage en inclinaison avec lequel l'appareil se suspend sur un plafond vouté ou en pente.

Montage en inclinaison

Support

Installation de la plaque de montage

Plafond en bois

Img. 4.

Utilisez les 4 vis auto-taraudeuses et les 4 rondelles fournies pour fixer la plaque de montage au plafond.

Plafond classique

Img. 5.

Faites 2 orifices de 8 mm chacun sur le plafond.

Recouvrez la surface de chaque boulon avec de la résine époxyde et introduisez-les dans les orifices réalisés au préalable.

Laissez-les reposer le temps indiqué sur la boîte du produit.

Puis, introduisez la partie visible des boulons dans les orifices de la plaque de montage.

Fixez la plaque de montage aux boulons avec d'abord les rondelles courantes puis avec les rondelles de blocage et enfin avec les écrous.

Installation du ventilateur

Img. 6.

Câblage électrique

Couvercle de protection

Cache embellisseur

Fente de la boule de suspension

Goupille

Goupille bêta

Adaptateur

Vis

Note : si vous souhaitez augmenter la longueur de suspension du ventilateur, retirez la boule de suspension de la tige centrale fournie et utilisez la tige plus longue (incluse).

Retirez la boule de suspension de la tige centrale en desserrant les vis de la tige et en enlevant la goupille cylindrique et la goupille bêta.

Délissez vers le bas pour la sortir de la tige centrale.

Passez la tige centrale que vous souhaitez utiliser par l'orifice centrale du cache embellisseur puis par la boule de suspension. Assurez-vous que la boule de suspension soit bien placée sur l'extrémité avec 2 orifices pour goupille et 1 orifice pour vis.

Utilisez les vis fournies pour fixer la boule de suspension à nouveau à la tige centrale puis réinsérez la goupille.

Note : assurez-vous que la goupille soit bien alignée avec les fentes situées dans la boule de suspension.

Desserrez les vis et les écrous de la partie supérieure de la coque du moteur et retirez la goupille de la tige centrale.

Délissez la tige centrale par le couvercle de protection.

Passez les câbles par la tige centrale. Pour faciliter cette étape, il est recommandé d'appliquer un peu de ruban isolant sur l'extrémité des câbles pour les maintenir collés et pouvoir les passer par la tige centrale. Avec soin, tirez sur les câbles pour vous assurer qu'il y ait assez de longueur pour pouvoir continuer le reste du montage facilement.

Introduisez la tige centrale dans l'orifice de la coque du moteur et réinsérez la goupille que vous avez retiré avant.

Utilisez 2 vis pour fixer le couvercle de protection à la coque du moteur.

Avertissement : les instructions et précautions importantes énumérées dans ce manuel ne prétendent pas couvrir toutes les conditions et situations possibles qui pourraient arriver. Faites bien attention : le sens commun et la précaution sont des facteurs primordiaux pour le montage et l'utilisation de ce ventilateur.

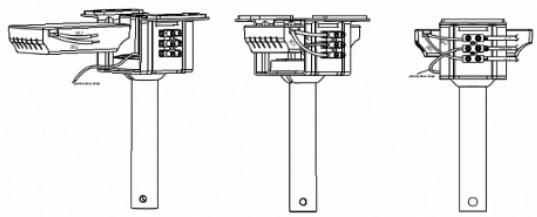

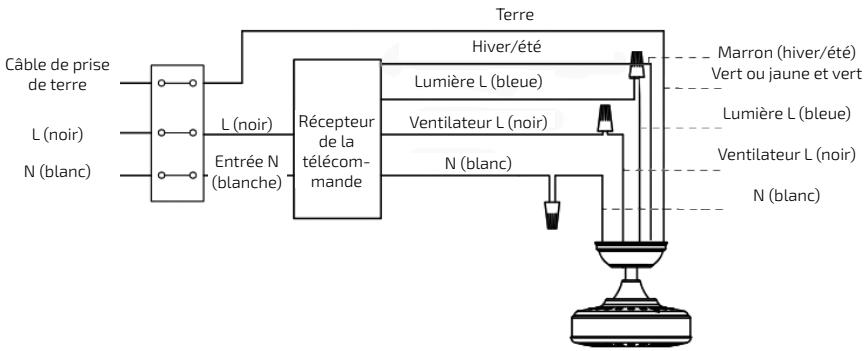

Connexion des câbles

Img. 7.

Les câbles de connexion qui ressortent de la tige et de la boule de suspension doivent être connectés selon le diagramme suivant.

Avertissement : 2 personnes seront nécessaires pour réaliser l'étape de la connexion des câbles. Il est recommandé qu'une personne tienne l'appareil monté pendant que l'autre personne connecte les câbles.

Montage du couvercle de protection

Img. 8.

Élevez le couvercle de protection jusqu'à la plaque de montage, alignez les vis desserrées de la plaque de montage avec les orifices du couvercle de protection.

Tournez le couvercle de protection jusqu'à ce que les deux vis soutiennent de manière sécurisée l'appareil, insérez de nouveau les vis et utilisez un tournevis pour les visser.

Note : pour des motifs de sécurité, il est recommandé qu'une personne tienne l'échelle pendant cette étape.

Montage des pales

Img. 9.

Retirez les 15 vis de fixation des pales de la partie inférieure de la coque du moteur.

Introduisez les pales dans leurs fentes, assurez-vous que les orifices des extrémités des pales coïncident avec les orifices des vis et utilisez les vis avec les rondelles pour les fixer.

Assurez-vous qu'elles soient bien fixées, de manière sécurisé.

Support de l'éclairage LED

Img. 10.

Retirez les 3 vis situées au centre de la partie inférieure de la coque du moteur.

Passez les câbles du panneau LED par l'orifice central du support de l'éclairage LED et connectez-les. Le panneau LED se fixe automatiquement, puisqu'il est tenu par des aimants.

Utilisez les 3 vis pour fixer le support de l'éclairage LED au reste de l'unité.

Montage de l'abat-jour en verre

Img. 11.

Introduisez l'abat-jour en verre dans le support de l'éclairage LED et vissez-le dans le sens des aiguilles d'une montre.

4. FONCTIONNEMENT

Img. 12.

1. Témoin de connexion
2. Contrôle de la vitesse
3. Bouton de déconnexion
4. Minuterie
5. Lumière
6. Pile pour la télécommande sans fil
7. Fonction hiver/été (inversion de la rotation des pales)

L'indicateur s'allume lorsque le produit est en fonctionnement.

Utilisez les 3 boutons de la vitesse pour sélectionner le niveau de la puissance : basse, moyenne ou élevée.

Appuyez sur le bouton de déconnexion pour éteindre l'appareil.

Utilisez les 3 boutons de la minuterie pour sélectionner le temps de fonctionnement de l'appareil : 1 h, 4 h ou 8 h. Le ventilateur s'éteint une fois le temps sélectionné écoulé.

Appuyez sur le bouton de la lumière pour allumer et éteindre la lampe du ventilateur.

La télécommande possède 2 piles de 1,5 V-3AAA.

Fonction Hiver : s'il fait froid, appuyez pour que les pales fassent circuler l'air chaud qui se trouve près du plafond.

Fonction Été : s'il fait chaud, appuyez pour que les pales génèrent une brise rafraîchissante.

Avertissement : inversez le sens de rotation lorsque le ventilateur est en marche. Appuyez sur le bouton et maintenez-le enfoncé pendant environ 3 secondes, vous entendrez un bip et les pales cesseront de tourner progressivement jusqu'à ce qu'elles s'arrêtent presque. Après

quelques secondes, les pales tourneront dans le sens contraire.

Avertissement :

La télécommande utilise la technologie de transmission numérique sans fil RF. Si le ventilateur et la lampe sont tous deux équipés d'un interrupteur, mettez le ventilateur en marche à pleine vitesse et allumez la lumière avant d'utiliser la télécommande.

Si vous ne pouvez pas contrôler le ventilateur ou la lumière à travers l'émetteur, vérifiez que les piles de la télécommande sont en bon état et assurent un bon contact, que les électrodes positives et négatives sont dans la bonne position et qu'il y a suffisamment de batterie.

Si le ventilateur ou la lumière ne peuvent pas être contrôlés à travers l'émetteur, vérifiez s'il y a des produits télécommandés autour et vérifiez si les boutons de l'émetteur sont actionnés. Les produits dotés d'un système de contrôle à distance similaire peuvent provoquer des interférences. Cela n'inclut pas les télécommandes à distance infrarouges.

Faites attention au voltage du produit. Un voltage trop faible peut empêcher la télécommande de fonctionner. Les spécifications techniques concernant le voltage se trouvent dans ce manuel.

Si vous n'allez pas utiliser la télécommande pendant un certain temps, retirez les piles.

5. NETTOYAGE ET ENTRETIEN

Ne submergez ni n'éclaboussez aucune des parties de l'appareil avec de l'eau ni avec aucun autre liquide.

N'utilisez aucun dissolvant ni autres produits chimiques pour le nettoyer.

Utilisez un chiffon propre, doux et humide pour nettoyer la surface de l'appareil.

6. SPÉCIFICATIONS TECHNIQUES

Modèle : EnergySilence Aero 490

Référence : 05949

Puissance : 50 W

Voltage et fréquence : 220-240 V \~ 50 Hz

15 W (max.) LED

Made in China I Conçu en Espagne

7. RECYCLAGE DES ÉLECTROMÉNAGERS

La directive européenne 2012/19/UE relative aux Déchets d'Équipements Électriques et Électroniques (DEEE) spécifie que les électroménagers ne doivent pas être recyclés avec le reste des déchets municipaux. Ces électroménagers doivent être jetés séparément, afin d'optimiser la récupération et le recyclage des matériaux et, de cette manière, réduire l'impact qu'ils peuvent avoir sur la santé et sur l'environnement.

Le symbole de la poubelle rayée vous rappelle l'obligation de vous défaire de ce produit correctement.

Pour obtenir des informations détaillées sur la manière la plus adéquate de vous défaire de vos électroménagers et/ou des batteries correspondantes, vous devez contacter les autorités locales.

8. GARANTIE ET SAV

Ce produit possède une garantie de 2 ans à partir de la date d'achat, à condition de toujours présenter la facture d'achat, que le produit soit en parfait état, et ait été utilisé correctement comme indiqué dans ce manuel d'instructions.

La garantie ne couvre pas :

Un produit qui ait été utilisé en-dehors de ses capacités ou usages normaux, ayant subi des coups, ayant été abîmé, exposé à l'humidité, submergé dans un liquide ou une substance corrosive, ainsi que tous les incidents dont la faute serait imputable au consommateur.

Un produit qui ait été démonté, modifié ou réparé par des personnes non autorisées par le Service Après-Vente Officiel de Cecotec.

Lorsque le problème a été provoqué par l'usure normale des composants dû à l'utilisation.

Le service de garantie couvre tous les défauts de fabrication pendant 2 ans selon la législation en vigueur, à l'exception des pièces consommables. Dans le cas d'une mauvaise utilisation de la part de l'utilisateur, le service de garantie ne se fera pas responsable de la réparation.

Si vous détectez un incident ou un problème avec le produit, ou vous avez des doutes concernant le produit, veuillez contacter le Service Après-Vente Officiel de Cecotec au [phone].
