Energysilence Aero 490 - Ventilatore a soffitto CECOTEC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore da soffitto
Marca	Cecotec
Modello	Energysilence Aero 490
Diametro delle pale	132 cm (52 pollici)
Numero di pale	4 pale
Materiale delle pale	ABS
Colore	Bianco / Nero (a seconda della versione)
Altezza minima del soffitto	2,3 m
Dimensioni del contenitore motore	30 x 30 x 15 cm
Peso netto	6,5 kg
Alimentazione	220-240 V / 50 Hz
Potenza motore	50 W
Consumo in stand-by	< 0,5 W
Velocità	3 velocità regolabili
Funzione inversa	Sì (estate/inverno)
Livello sonoro massimo	45 dB(A)
Tipo di comando	Telecomando a infrarossi incluso
Angolo di inclinazione delle pale	14°
Garanzia	2 anni
Manutenzione e pulizia	Spolverare con un panno morbido; non utilizzare prodotti abrasivi.
Sicurezza	IP2X, arresto automatico in caso di ostacolo (non applicabile ai ventilatori da soffitto), fissaggio sicuro al soffitto.
Ricambi e riparabilità	Pale, telecomando e kit di fissaggio disponibili come ricambi. Motore non riparabile dall'utente.

Domande frequenti - Energysilence Aero 490 CECOTEC

Come installare il ventilatore da soffitto Energysilence Aero 490?

L'installazione deve essere eseguita da un elettricista qualificato. Seguire i passaggi nel manuale: fissare il supporto al soffitto, collegare i fili (fase, neutro, terra) e montare le pale. Assicurarsi che il soffitto possa supportare almeno 30 kg.

Il telecomando non funziona, cosa fare?

Controllare le batterie del telecomando (tipo CR2032). Assicurarsi che non ci siano ostacoli tra il telecomando e il ricevitore. Se il problema persiste, resettare il ventilatore spegnendo l'alimentazione per 10 secondi.

Come invertire il senso di rotazione per l'inverno?

Utilizzare il pulsante di inversione sul telecomando o sul contenitore motore (a seconda del modello). In modalità invernale, le pale ruotano in senso orario (vista dal basso) per ridistribuire l'aria calda dal soffitto al pavimento.

Qual è l'altezza minima del soffitto richiesta?

L'altezza minima raccomandata è di 2,3 metri tra il soffitto e il pavimento per garantire una distanza di sicurezza di almeno 2,1 metri tra le pale e il pavimento.

Come pulire il mio ventilatore da soffitto?

Spegnere e scollegare l'apparecchio. Utilizzare un panno morbido leggermente umido per spolverare le pale e il contenitore. Non utilizzare mai prodotti chimici o abrasivi. Evitare di piegare le pale.

Il ventilatore fa rumore, è normale?

Un leggero rumore di funzionamento è normale. Se il rumore è eccessivo, verificare che le pale siano ben bilanciate e che le viti di fissaggio siano serrate. Uno squilibrio può essere corretto con un kit di bilanciamento (incluso).

Posso utilizzare questo ventilatore all'esterno?

No, il ventilatore Energysilence Aero 490 è progettato esclusivamente per uso interno. Non è resistente all'umidità né alle intemperie.

Qual è la garanzia del prodotto?

La garanzia legale di conformità è di 2 anni. Per difetti di fabbricazione, contattare il servizio clienti Cecotec. Conservare la prova d'acquisto.

Dove posso trovare i ricambi?

Le pale, il telecomando e il kit di montaggio sono disponibili sul sito ufficiale Cecotec o presso i rivenditori autorizzati. Utilizzare il numero di modello per identificare il pezzo esatto.

Come resettare il ventilatore?

Spegnere l'alimentazione elettrica al quadro per 10 secondi, poi riaccendere. Dopo il reset, riaccoppiare il telecomando seguendo le istruzioni del manuale.

MANUALE UTENTE Energysilence Aero 490 CECOTEC

Manuale di istruzioni

Istruzioni di sicurezza 15

1. Parti e componenti 58

2. Prima dell'uso 58

3. Montaggio del prodotto 58

4. Funzionamento 62

5. Pulizia e manutenzione 63

6. Specifiche tecniche 63

7. Riciclaggio di elettrodomestici 63

8. Garanzia e SAT 64

ÍNDICE

ISTRUZIONI DI SICUREZZA

Leggere le istruzioni d'uso e sicurezza prima di usare il prodotto. Conservare questo manuale per consultazioni future o nuovi utenti.

Verificare che la tensione di rete coincida con la tensione specificata sull'etichetta di classificazione del prodotto e che la presa elettrica sia dotata di conduttore di terra.

Ispezionare regolarmente il cavo di alimentazione alla ricerca di danni visibili. Se il cavo dovesse presentare danni, dovrà essere riparato dal Servizio di Assistenza Tecnica ufficiale di Cecotec per evitare qualsiasi tipo di pericolo.

Non utilizzare il prodotto se il cavo, la spina o la struttura presenta danni o se non funziona correttamente, ha patito una caduta o è stato danneggiato.

Il dispositivo deve essere installato secondo le norme nazionali di impianto elettrico.

Non inserire oggetti né parti del corpo tra le pale quando sono in movimento.

Per ridurre il rischio di danni, fissare il ventilatore direttamente alla struttura del supporto dell'edificio come indicato in questo manuale e utilizzare unicamente parti e componenti fornite da Cecotec.

Per evitare rischio di scariche elettriche, scollegare la rete elettrica principale spegnendo gli interruttori di potenza prima di installare il ventilatore.

Per controllare la velocità delle pale del ventilatore, utilizzare i controlli di velocità forniti da Cecotec, non utilizzare oggetti solidi.

Non piegare nè curvare il sistema di presa delle pale durante l'installazione e la pulizia.

Per assicurare il corretto funzionamento del dispositivo, la pulizia e la manutenzione del prodotto devono effettuarsi secondo questo manuale di istruzioni. Spegnere e scollegare il prodotto prima di pulirlo.

Mantenere tutto il materiale di imballaggio (borse di plastica, scatole, polistirolo, ecc.) e le pile fuori dalla portata dei bambini per garantire la sua sicurezza.

Questo prodotto può essere usato da persone con capacità fisiche, sensoriali o mentali limitate, o con mancanza di esperienza e conoscenza solo sotto sorveglianza o avendo ricevuto istruzioni riguardanti l'uso dell'apparato in modo sicuro e comprendono i rischi che lo stesso implica.

Sorvegliare i bambini per assicurarsi che non giochi con il prodotto. È necessario supervisionare rigidamente nel caso in cui il prodotto venga utilizzato da o vicino a bambini.

Avvertenza:

Si consiglia di montare questo prodotto in 2 persone.

Questo prodotto è stato progettato esclusivamente per uso domestico, non a fini commerciali o industriali.

Istruzioni delle pile

Mantenere le pile fuori dalla portata dei bambini e animali, potrebbero risultare dannose se ingerite. In caso di ingerire, recarsi immediatamente al medico.

In caso di fuoriuscita di liquido dalle pile, evitare il contatto con la pelle, gli occhi e le mucose.

Avvertenza: in caso di contatto con l'acido, lavare immediatamente e con acqua abbondante le zone interessate e contattare un medico il prima possibile. Verificare che i contatti delle pile dentro il dispositivo siano puliti prima di inserirli. Pulire qualora necessario.

Utilizzare unicamente il tipo di pile indicato nelle specifiche tecniche.

Cambiare sempre tutte le pile allo stesso tempo e non utilizzare pile di differente tipo o capacità.

Controllare la polarità quando si sostituiscono le pile (+/-). Ritirare le pile dal dispositivo quando scariche o quando l'apparato non venga utilizzato per un periodo prolungato.

Le pile non devono essere ricaricate, aperte, gettate nel fuoco né cortocircuitare.

INSTRUÇÕES DE SEGURANÇA

1. Calotta
2. Asta centrale e sfera a sospensione
3. Asta centrale
4. Supporto di montaggio
5. Copertura decorativa
6. Motore
7. Pala
8. Supporto della lampada
9. Vetro della lampada
10. Telecomando a distanza
11. Viti
12. Luce LED

2. PRIMA DELL'USO

Rimuovere tutte le componenti del prodotto dalla scatola e assicurarsi che tutto sia incluso e in buone condizioni.

Se si osservano danni visibili, contattare immediatamente il Servizio di Assistenza Tecnica ufficiale di Cecotec.

3. MONTAGGIO DEL PRODOTTO

Per l'installazione sono necessari i seguenti attrezzi: cacciavite, cacciavite piatto, pinze, scala, spellacavi, resina epossidica e nastro isolante.

Istruzioni generali per il montaggio

Per evitare lesioni e danni personali, assicurarsi che il posto dove si vada ad installare il dispositivo permetta uno spazio libero da 2 m dalle pale al pavimento e di 75 cm dalle pale alla parete o a qualsiasi altro oggetto.

Fig. 2.

Assicurarsi che la struttura dell'abitazione possa sopportare il peso totale del ventilatore. Questo ventilatore può essere installato sia su soffitti normali che a volta o inclinati utilizzando l'asta. La lunghezza per appendere può aumentare utilizzando l'asta centrale più lunga.

Fig. 3.

Montaggio standard nel quale il dispositivo si appende ad un soffitto dritto e piatto.

Montaggio standard

Supporto

Montaggio su inclinazione, il dispositivo è appeso ad un soffitto a volta o inclinato.

Montaggio in inclinazione

Supporto

Installazione della piastra di montaggio

Soffitto in legno

Fig. 4.

Utilizzare le 4 viti a stella e 4 rondelle fornite per fissare la placca di montaggio al soffitto.

Soffitto da lavoro

Fig. 5.

Fare 2 fori da 8 mm sul soffitto.

Coprire la superficie di ogni bullone con resina epossidica e introdurli nei fori fatti precedentemente.

Lasciarli riposare il tempo indicato sulla scatola del prodotto.

In seguito, introdurre la parte visibile dei bulloni nei fori della placca di montaggio.

Fissare la placca di montaggio ai bulloni per prima cosa con le rondelle comuni, poi con le rondelle di bloccaggio e infine con i dadi.

Collocazione del ventilatore

Fig. 8.

Impianto elettrico

Calotta

Copertura decorativa

Fessura della sfera a sospensione

Passante

Forcina del passante

Adattatore

Viti

Avviso: se si desidera aumentare la lunghezza del ventilatore, ritirare la sfera a sospensione dall'asta centrale fornita e utilizzare l'asta più lunga (inclusa).

Ritirare la lampada a sospensione dall'asta centrale allentando le viti dell'asta e togliendo il passante e la forcina del passante.

ITALIANO

Farla scivolare verso il basso per rimuoverla dall'asta centrale.

Passare l'asta centrale che si desidera utilizzare per il foro centrale della copertura decorativa e successivamente per la lampada a sospensione. Assicurarsi che la lampada a sospensione sia collocata nell'estremità con 2 fori da passante e 1 da vite.

Utilizzare le viti fornite per fissare la lampada di sospensione di nuovo all'asta centrale reinserire il passante e la forcina.

Avviso: assicurarsi che il passante sia allineato con le fessure situate all'interno della lampada di sospensione.

Allentare le viti e i dadi della parte superiore della copertura del motore e ritirare il passante e la forcina dall'asta centrale.

Far scivolare l'asta centrale per la calotta.

Passare i cavi per l'asta centrale. Per rendere facile questo passaggio, si consiglia di applicare un po' di nastro isolante all'estremità dei cavi per mantenerli attaccati e passarli per l'asta centrale. Prestando attenzione, tirare i cavi per assicurarsi che ci sia sufficiente lunghezza per continuare comodamente con il resto del montaggio.

Introdurre l'asta centrale nel foro della copertura del motore e inserire nuovamente il passante e la forcina rimossi precedentemente.

Utilizzare 2 viti per fissare la calotta alla copertura del motore.

Avvertenza: le istruzioni e precauzioni importanti di sicurezza citate in questo manuale non pretendono di coprire tutte le possibili condizioni e situazioni che possano dar luogo. Tenere in considerazione che il buon senso e la precauzione sono fattori primordiali per il montaggio e uso di questo ventilatore.

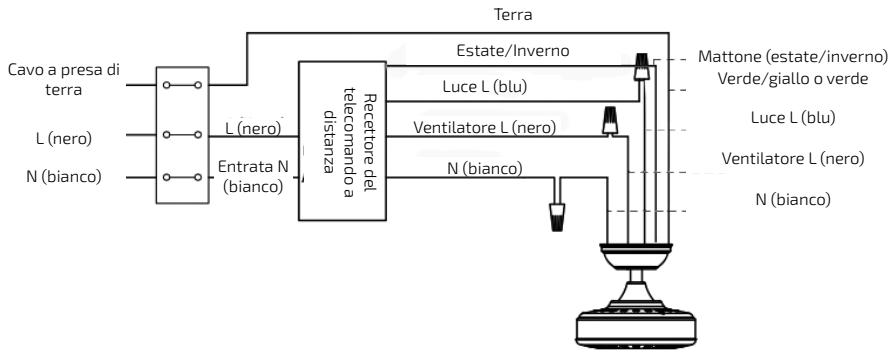

Connessione dei cavi

Fig. 9.

I cavi di connessione che fuoriescano dall'asta e dalla lampada a sospensione devono essere connessi secondo il seguente diagramma:

Avvertenza: si necessitano 2 persone per realizzare il passaggio della connessione di cavi. Si consiglia che una persona supporti il dispositivo montato mentre un'altra persona collega i cavi.

ITALIANO

Montaggio della calotta

Fig. 8.

Sollevare la calotta fino alla placca di montaggio, allineando le viti allentate della placca di montaggio con i fori della calotta.

Girare la calotta fino a che entrambe le viti sostengano in modo sicuro il dispositivo, inserire di nuovo le viti e utilizzare un cacciavite per stringerle.

Avviso: per motivi di sicurezza, si consiglia che una persona sostenga la scala durante questo passaggio.

Montaggio delle pale

Fig. 9.

Rimuovere le 15 viti di fissaggio dalle pale della parte inferiore della copertura del motore. Introdurre le pale nelle rispettive fessure, assicurarsi che i fori nelle estremità delle pale coincidano con i fori delle viti e utilizzare le viti con le rondelle collocate per fissarle.

Assicurarsi che siano completamente fissate e in modo sicuro.

Supporto della lampada LED

Fig. 10.

Rimuovere le 3 viti situate nel centro della parte inferiore della copertura del motore.

Passare i cavi del pannello LED per il foro centrale del supporto della lampada LED e collegar-

li. Il pannello LED si fisserà automaticamente, dato che si regge con calamite.

Utilizzare 3 viti per fissare il supporto della lampada LED al resto dell'unità.

Montaggio del vetro della lampada

Fig. 11.

Introdurre il vetro della lampada nel supporto della lampada LED e avvitare in senso orario.

4. FUNZIONAMENTO

Fig. 12.

1. Indicatore di accensione
2. Controllo della velocità
3. Tasto di spegnimento
4. Timer
5. Luce
6. Pila per il telecomando a distanza
7. Funzione estate/inverno (inversione di rotazione delle pale)

L'indicatore rimarrà acceso mentre il prodotto è in funzione.

Utilizzare i 3 tasti di velocità per selezionare il livello di potenza: bassa, media o alta.

Premere il tasto di spegnimento per spegnere il dispositivo.

Utilizzare i 3 tasti del timer per selezionare il tempo di funzionamento del dispositivo: 1, 4 o 8 ore. Il ventilatore si spegnerà una volta trascorso il tempo selezionato.

Premere il tasto della luce per accendere e spegnere la lampada del ventilatore.

Il telecomando funziona con 2 pile da 1,5 V-3AAA.

Funzione inverno: se fa freddo, premere per fare sì che pale facciano circolare l'aria calda che si trova in prossimità del soffitto.

Funzione estate: se fa caldo, premere di nuovo per fare sì che le pale producano una brezza rinfrescante.

Avvertenza: invertire il senso di rotazione con il ventilatore in funzione. Mantenere premuto il tasto per circa 3 secondi, sentirai un bip e le pale smetteranno di girare progressivamente fino a fermarsi. Dopo alcuni secondi, gireranno in senso contrario.

Avvertenza:

il telecomando a distanza utilizza una tecnologia di trasmissione digitale Wireless RF. Sia ventilatore che la lampada dispongono di un interruttore, accendere il ventilatore a velocità

massima e accendere la luce prima di utilizzare il telecomando a distanza.

Se non si può controllare il ventilatore o la luce mediante il trasmettitore, verificare che le pile del telecomando a distanza siano in buone condizioni e avere un buon contatto. Gli elettrodi positivo e negativo siano in posizione corretta e vi sia sufficiente batteria.

Se non è possibile controllare il ventilatore o la luce mediante il trasmettitore, verificare che non vi siano prodotti con telecomando a distanza se i tasti sono azionati. Prodotti con un sistema di controllo remoto simile possono causare interferenze. Questo non include telecomandi a distanza infrarossi.

Prestare attenzione alla tensione del prodotto. Un voltaggio troppo basso potrebbe ripercuotere sul funzionamento del telecomando a distanza. Le specifiche tecniche le può trovare in questo manuale.

Se non viene utilizzato il telecomando a distanza per un tempo, estrarre le pile.

5. PULIZIA E MANUTENZIONE

Non sommergere né schizzare nessuna delle parti del dispositivo con acqua né altro tipo di liquido.

Non utilizzare dissolvente né altri prodotti chimici per pulirlo.

Utilizzare un panno morbido e umido per pulire la superficie del prodotto.

Riferimento di prodotto: 05949

Potenza: 50 W

Tensione e frequenza: 220-240 V \~ 50 Hz

15 W (máx.) LED

Made in China | Progettato in Spagna

7. RICICLAGGIO DI ELETTRODOMESTICI

La direttiva europea 2012/19/UE in riferimento ai Rifiuti di Apparati Elettrici ed Elettronici (RAEE) specifica che gli elettrodomestici non devono essere riciclati con il resto dei rifiuti municipali. Tali elettrodomestici devono essere gettati separatamente, al fine di ottimizzare il recupero e il riciclaggio di materiali e, in questo modo, ridurre l'impatto sulla salute umana e sull'ambiente.

Il simbolo del cassonetto dei rifiuti barrato le ricorda l'obbligo di gettare

correttamente questo prodotto.

Per ottenere informazioni dettagliate sulla forma più adeguata per gettare gli elettrodomestici e/o le corrispondenti batterie, il consumatore dovrà contattare le autorità locali.

8. GARANZIA E SAT

Questo prodotto ha una garanzia di 2 anni a partire dalla data di acquisto, sempre e quando viene conservata e inviata la fattura di acquisto, il prodotto stia in perfetto stato fisico e si utilizzi in modo adeguato così come indicato nel manuale di istruzioni.

La garanzia non coprirà:

Se il prodotto è stato utilizzato al di fuori della sua capacità o di utilizzo, maltrattato, colpito, esposto ad umidità, sommerso da qualche liquido o sostanza corrosiva, così come qualsiasi altra mancanza attribuibile al consumatore.

Se il prodotto è stato smontato, modificato o riparato da persone non autorizzate dal SAT ufficiale di Cecotec.

Se il problema è stato generato da un'usura normale dei pezzi dovuta all'uso.

Il servizio di garanzia copre tutti i difetti di fabbricazione per 2 anni secondo la legislazione in vigore, ad eccezione dei pezzi consumabili. Nel caso di cattivo uso da parte dell'utente, il servizio di garanzia non si farà responsabile della riparazione.

Non tentare di riparare il dispositivo per conto proprio, bensì contattare con il Servizio di Assistenza Tecnica di Cecotec attraverso il numero di telefono [phone].
