Energysilence Aero 490 - Ventilador de techo CECOTEC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo
Marca	Cecotec
Modelo	Energysilence Aero 490
Diámetro de las aspas	132 cm (52 pulgadas)
Número de aspas	4 aspas
Material de las aspas	ABS
Color	Blanco / Negro (según versión)
Altura mínima del techo	2,3 m
Dimensiones de la caja del motor	30 x 30 x 15 cm
Peso neto	6,5 kg
Alimentación	220-240 V / 50 Hz
Potencia del motor	50 W
Consumo en espera	< 0,5 W
Velocidades	3 velocidades ajustables
Función inversa	Sí (verano/invierno)
Nivel sonoro máximo	45 dB(A)
Tipo de control	Mando a distancia por infrarrojos incluido
Ángulo de inclinación de las aspas	14°
Garantía	2 años
Mantenimiento y limpieza	Quitar el polvo con un paño suave; no usar productos abrasivos.
Seguridad	IP2X, parada automática en caso de obstáculo (no aplicable a ventiladores de techo), fijación segura al techo.
Piezas de repuesto y reparabilidad	Aspas, mando a distancia y kit de montaje disponibles como piezas de repuesto. El motor no puede ser reparado por el usuario.

Preguntas frecuentes - Energysilence Aero 490 CECOTEC

¿Cómo instalar el ventilador de techo Energysilence Aero 490?

La instalación debe ser realizada por un electricista calificado. Siga los pasos del manual: fije el soporte al techo, conecte los cables (fase, neutro, tierra) y monte las aspas. Asegúrese de que el techo pueda soportar al menos 30 kg.

El mando a distancia no funciona, ¿qué hacer?

Verifique las pilas del mando a distancia (tipo CR2032). Asegúrese de que no haya obstáculos entre el mando y el receptor. Si el problema persiste, reinicie el ventilador cortando la alimentación durante 10 segundos.

¿Cómo invertir el sentido de giro para el invierno?

Use el botón de inversión en el mando a distancia o en la caja del motor (según modelo). En modo invierno, las aspas giran en sentido horario (visto desde abajo) para redistribuir el aire caliente del techo hacia el suelo.

¿Cuál es la altura mínima de techo requerida?

La altura mínima recomendada es de 2,3 metros entre el techo y el suelo para garantizar una distancia de seguridad de al menos 2,1 metros entre las aspas y el suelo.

¿Cómo limpiar mi ventilador de techo?

Apague y desenchufe el aparato. Use un paño suave ligeramente húmedo para quitar el polvo de las aspas y la caja. Nunca use productos químicos o abrasivos. Evite doblar las aspas.

El ventilador hace ruido, ¿es normal?

Un ligero ruido de funcionamiento es normal. Si el ruido es excesivo, verifique que las aspas estén bien equilibradas y que los tornillos de fijación estén apretados. Un desequilibrio se puede corregir con un kit de equilibrio (incluido).

¿Puedo usar este ventilador en exteriores?

No, el ventilador Energysilence Aero 490 está diseñado exclusivamente para uso interior. No es resistente a la humedad ni a la intemperie.

¿Cuál es la garantía del producto?

La garantía legal de conformidad es de 2 años. Para defectos de fabricación, contacte al servicio al cliente de Cecotec. Conserve el comprobante de compra.

¿Dónde puedo encontrar piezas de repuesto?

Las aspas, el mando a distancia y el kit de montaje están disponibles en el sitio web oficial de Cecotec o en distribuidores autorizados. Use el número de modelo para identificar la pieza exacta.

¿Cómo reiniciar el ventilador?

Corte la alimentación eléctrica en el disyuntor durante 10 segundos, luego vuelva a conectarla. Después del reinicio, vuelva a emparejar el mando a distancia siguiendo las instrucciones del manual.

MANUAL DE USUARIO Energysilence Aero 490 CECOTEC

Manual de instrucciones

Instruction manual

Instrucciones de seguridad 4

1. Piezas y componentes 30

2. Antes de usar 30

3. Montaje del producto 30

4. Funcionamiento 34

5. Limpieza y mantenimiento 35

6. Especificaciones técnicas 35

7. Reciclaje de electrodomésticos 35

INDEX

INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para referencias futuras o nuevos usuarios.

Asegúrese de que el voltaje de red coincida con el voltaje especificado en la etiqueta de clasificación del producto y de que el enchufe tenga toma de tierra.

Inspeccione el cable de alimentación regularmente en busca de daños visibles. Si el cable presenta daños, debe ser reparado por el Servicio de Asistencia Técnica oficial de Cecotec para evitar cualquier tipo de peligro.

No utilice el producto si el cable, el enchufe o la estructura presentan daños o si no funcionan correctamente, han sufrido alguna caída o han sido dañados.

El dispositivo debe ser instalado de acuerdo con las normas nacionales de cableado eléctrico.

No inserte objetos ni partes del cuerpo entre las aspas cuando estén en movimiento.

Para reducir el riesgo de daños, fije el ventilador directamente a la estructura de soporte del edificio como se indica en este manual y utilice únicamente piezas y componentes proporcionados por Cecotec.

Para evitar riesgo de descarga eléctrica, desconecte la red eléctrica principal apagando los interruptores de potencia antes de instalar el ventilador.

Para controlar la velocidad de las aspas del ventilador, utilice los medios de control de la velocidad proporcionados por Cecotec, no utilice objetos sólidos.

No doble ni curve el sistema de agarre de las aspas durante la instalación ni durante la limpieza.

Para asegurar el correcto funcionamiento del dispositivo, la limpieza y el mantenimiento del producto deben realizarse de

acuerdo con este manual de instrucciones. Apague y desconecte el producto antes de limpiarlo.

Mantenga todo el material de embalaje (bolsas de plástico, cajas, poliestireno, etc.) y las pilas fuera del alcance de los niños para garantizar su seguridad.

Este producto no puede ser utilizado por niños ni personas con capacidades físicas, sensoriales o mentales reducidas, con falta de experiencia y conocimiento sin estar supervisados o sin haber recibido instrucción concerniente al uso del aparato de una forma segura y entienden los riesgos que este implica.

Supervise a los niños para asegurarse de que no jueguen con el producto. Es necesario dar una supervisión estricta si el producto está siendo usado por o cerca de niños.

Advertencia:

Se recomienda que el montaje de este producto se lleve a cabo entre 2 personas.

Este producto está diseñado para uso doméstico, no lo utilice para fines comerciales o industriales.

Instrucciones sobre las pilas

Mantenga las pilas fuera del alcance de los niños y los animales, podrían resultar dañinas si fueran ingeridas. En caso de ingestión, acuda a un médico inmediatamente.

En caso de fuga de líquido de las pilas, evite su contacto con la piel, los ojos y las mucosas.

Advertencia: en caso de contacto con el ácido, lave inmediatamente y con abundante agua las zonas afectadas y póngase en contacto con un médico lo antes posible. Asegúrese de que los contactos de las pilas dentro del dispositivo están limpios antes de insertarlas. Límpielos si fuera necesario.

Utilice únicamente el tipo de pilas indicado en las

especificaciones técnicas.

Cambie siempre todas las pilas a la vez y no utilice pilas de diferente tipo o capacidad.

Fíjese en la polaridad a la hora de reemplazar las pilas (+/-). Retire las pilas del dispositivo cuando estén descargadas o cuando la báscula no vaya a ser utilizada en un tiempo.

Las pilas no deben ser recargadas, peladas, tiradas al fuego ni cortocircuitadas.

SAFETY INSTRUCTIONS

1. Florón
2. Varilla central y bola de suspensión
3. Varilla central
4. Soporte de montaje
5. Cubierta embellecedora
6. Motor
7. Aspa
8. Soporte de la lámpara
9. Cristal de la lámpara
10. Mando a distancia
11. Tornillos
12. Luz LED

2. ANTES DE USAR

Saque todos los componentes del producto de la caja y asegúrese de que todos están incluidos y en buenas condiciones.

Si observara algún daño visible, contacte de forma inmediata con el Servicio de Asistencia Técnica oficial de Cecotec.

3. MONTAJE DEL PRODUCTO

Se requieren las siguientes herramientas para llevar a cabo la instalación: destornillador, destornillador plano, alicates, escalera, pelacables, resina epoxi y cinta aislante.

Instrucciones generales para el montaje

Para evitar lesiones y daños personales, asegúrese de que el lugar donde se vaya a instalar el dispositivo permita un espacio libre de 2 m de las aspas al suelo y de 75 cm de las aspas a la pared o a cualquier otro objeto.

Fig. 2.

Asegúrese de que la estructura de la vivienda soporta el peso total del ventilador.

Este ventilador se puede instalar tanto en techos normales como en techos abovedados o inclinados al utilizar la varilla. La longitud de cuelgue puede aumentarse utilizando la varilla central más larga.

Fig. 3.

Montaje estándar en el que es dispositivo se cuelga de un techo recto y plano

Montaje estándar

Soporte

Montaje en inclinación, en el que el dispositivo se cuelga de un techo abovedado o en pendiente

Montaje en inclinación

Soporte

Instalación de la placa de montaje

Techo de madera

Fig. 4.

Utilice los 4 tornillos autorroscantes y las 4 arandelas proporcionadas para fijar la placa de montaje al techo.

Techo de obra

Fig. 5.

Haga 2 agujeros de 8 mm en el techo de obra.

Cubra la superficie de cada bulón con resina epoxi e introdúzcalos en los agujeros hechos previamente.

Déjelos reposar el tiempo que indique la caja del producto.

Luego, introduzca la parte visible de los bulones en los agujeros de la placa de montaje.

Fije la placa de montaje a los bulones primero con las arandelas corrientes, luego con las arandelas de bloqueo y finalmente con las tuercas.

Colocación del ventilador

Fig. 6.

Cableado eléctrico

Florón

Cubierta embellecedora

Ranura de la bola de suspensión

Pasador

Horquilla del pasador

Adaptador

Tornillos

Aviso: si desea aumentar la longitud de cuelgue del ventilador, retire la bola de suspensión de la varilla central proporcionada y utilice la varilla más larga (incluida).

Retire la bola de suspensión de la varilla central aflojando los tornillos de la varilla y quitando el pasador y la horquilla del pasador.

Deslícela hacia abajo para sacarla de la varilla central.

Pase la varilla central que desea utilizar por el agujero central de la cubierta embellecedora y luego por la bola de suspensión. Asegúrese de que la bola de suspensión está colocada en el extremo con 2 agujeros de pasador y 1 de tornillo.

Utilice los tornillos proporcionados para fijar la bola de suspensión de nuevo a la varilla central y vuelva a insertar el pasador y la horquilla.

Aviso: asegúrese de que el pasador está alineado con las ranuras situadas dentro de la bola de suspensión.

Afloje los tornillos y las tuercas de la parte superior de la carcasa del motor y retire el pasador y la horquilla de la varilla central.

Deslice la varilla central por el florón.

Pase los cables por la varilla central. Para facilitar este paso, se recomienda aplicar un poco de cinta aislante en el extremo de los cables para mantenerlos pegados y pasarlos por la varilla central. Con cuidado, tire de los cables para asegurarse de que hay suficiente longitud para continuar con el resto del montaje cómodamente.

Introduzca la varilla central en el agujero de la carcasa del motor e inserte de nuevo el pasador y la horquilla retirados anteriormente.

Utilice 2 tornillos para fijar el florón a la carcasa del motor.

Advertencia: las instrucciones y precauciones importantes de seguridad enumeradas en este manual no pretenden cubrir todas las posibles condiciones y situaciones que puedan darse.

Tenga en cuenta que el sentido común y la precaución son factores primordiales para el montaje y uso de este ventilador.

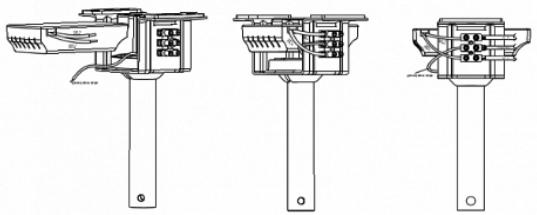

Conexión de cables

Fig. 7.

Los cables de conexión que sobresalen de la varilla y la bola de suspensión deben conectarse de acuerdo con el siguiente diagrama.

Advertencia: se necesitan 2 personas para realizar el paso de la conexión de cables. Se recomienda que una persona sujete el dispositivo montado mientras otra persona conecta los cables.

Alce el florón hasta la placa de montaje, alineando los tornillos aflojados de la placa de montaje con los agujeros del florón.

Gire el florón hasta que ambos tornillos sujeten de manera segura el dispositivo, inserte de nuevo los tornillos y utilice un destornillador para apretarlos.

Aviso: por motivos de seguridad, se recomienda que una persona sujete la escalera durante este paso.

Montaje de las aspas

Fig. 9.

Retire los 15 tornillos de fijación de las aspas de la parte inferior de la carcasa del motor. Introduzca las aspas en sus respectivas ranuras, asegúrese de que los agujeros en los extremos de las aspas coinciden con los agujeros de los tornillos y utilice los tornillos con las arandelas colocadas para fijarlas.

Asegúrese de que están fijadas completamente y de forma segura.

Soporte de la lámpara LED

Fig. 10.

Retire los 3 tornillos situados en el centro de la parte inferior de la carcasa del motor.

Pase los cables del panel LED por el agujero central del soporte de la lámpara LED y conéctelos. El panel LED se fijará automáticamente, ya que se sujeta por imanes.Utilice 3 tornillos para fijar el soporte de la lámpara LED al resto de la unidad.

Montaje del cristal de la lámpara

Fig. 11.

Introduzca el cristal de la lámpara en el soporte de la lámpara LED y enrósquela en el sentido de las agujas del reloj.

4. FUNCIONAMIENTO

Fig. 12.

1. Indicador de encendido
2. Control de la velocidad
3. Botón de apagado
4. Temporizador
5. Luz

6. Pila para el mando a distancia

7. Función inverno/verano (inversión de giro de las aspas)

El indicador estará encendido mientras el producto esté en funcionamiento.

Utilice los 3 botones de velocidad para seleccionar el nivel de potencia: baja, media o alta.

Pulse el botón de apagado para apagar el dispositivo.

Utilice los 3 botones del temporizador para seleccionar el tiempo de funcionamiento del dispositivo: 1 h, 4 h u 8 h. El ventilador se apagará una vez transcurrido el tiempo seleccionado.

Pulse el botón de la luz para encender y apagar la lámpara del ventilador.

El mando funciona con 2 pilas de 1,5 V-3AAA.

Función invierno: si hace frío, pulse para que las aspas hagan circular el aire caliente que se encuentra cerca del techo.

Función verano: si hace calor, pulse de nuevo para que las aspas generen una brisa refrescante.

Advertencia: invierta el sentido de giro con el ventilador en marcha. Mantenga pulsado el botón durante 3 segundos aprox., oirá un pitido y las aspas dejarán de girar progresivamente hasta casi detenerse. Transcurridos unos segundos, volverán a girar en sentido inverso.

Advertencia:

El mando a distancia utiliza una tecnología de transmisión digital Wireless RF. Si tanto el ventilador como la lámpara están equipados con un interruptor, encienda el ventilador a velocidad máxima y encienda la luz antes de utilizar el mando a distancia.

Si no se puede controlar el ventilador o la luz a través del transmisor, compruebe que las pilas del mando a distancia están en buenas condiciones y hacen buen contacto, que los electrodos positivo y negativo están en la posición correcta y si hay suficiente batería.

Si no se puede controlar el ventilador o la luz a través del transmisor, compruebe si hay

productos con control remoto alrededor y compruebe si los botones del transmisor están accionados. Productos con un sistema de control remoto similar pueden causar interferencias. Esto no incluye los mando a distancia infrarrojos.

Preste atención a la tensión del producto. Un voltaje demasiado bajo puede hacer que el mando a distancia no funcione. Las especificaciones técnicas las puede encontrar en este manual.

Si no va a utilizar el mando a distancia durante un tempo, extraiga las pilas.

5. LIMPIEZA Y MANTENIMIENTO

No sumerja ni salpique ninguna de las partes del dispositivo con agua ni ningún otro líquido.

No utilice disolvente ni otros productos químicos para limpiarlo.

Utilice un paño suave y húmedo para limpiar la superficie del producto.

6. ESPECIFICACIONES TÉCNICAS

Modelo: EnergySilence Aero 490

Referencia del producto: 05949

Potencia: 50 W

Voltaje y frecuencia: 220-240 V \~ 50 Hz

15 W (máx.) LED

Made in China | Diseñado en España

7. RECICLAJE DE ELECTRODOMÉSTICOS

La directiva europea 2012/19/UE sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE) especifica que los electrodomésticos no deben ser reciclados con el resto de los desperdicios municipales. Dichos electrodomésticos han de ser desechados de forma separada, para optimizar la recuperación y reciclaje de materiales y, de esta manera, reducir el impacto que puedan tener en la salud humana y el medioambiente.

El símbolo del contenedor tachado le recuerda su obligación de desechar este producto de forma correcta.

Para obtener información detallada acerca de la forma más adecuada de desechar sus electrodomésticos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

8. GARANTÍA Y SAT

Este producto tiene una garantía de 2 años desde la fecha de compra, siempre y cuando se conserve y envíe la factura de compra, el producto esté en perfecto estado físico y se le dé un uso adecuado tal y como se indica en este manual de instrucciones.

La garantía no cubrirá:

Si el producto ha sido usado fuera de su capacidad o utilidad, maltratado, golpeado, expuesto a la humedad, sumergido en algún líquido o substancia corrosiva, así como cualquier otra falta atribuible al consumidor.

Si el producto ha sido desarmado, modificado o reparado por personas no autorizadas por el SAT oficial de Cecotec.

Si la incidencia ha sido originada por el desgaste normal de las piezas debido al uso.

El servicio de garantía cubre todos los defectos de fabricación durante 2 años en base a la legislación vigente, excepto piezas consumibles. En caso de mal uso por parte del usuario el servicio de garantía no se hará responsable de la reparación.

Si en alguna ocasión detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone].

1. PARTS AND COMPONENTS

Fig. 1.

MONTAJE EN INCLINACIÓN, EL DISPOSITIVO CUELGA DE UN TECHO ABOVEDADO O EN PENDIENTE

Fig./Img./Abb./Afb./ Rys. 3

Fig./Img./Abb./Afb./ Rys. 6

Fig./Img./Abb./Afb./ Rys. 8
