MODE D'EMPLOI HELIOS CS NOIROT

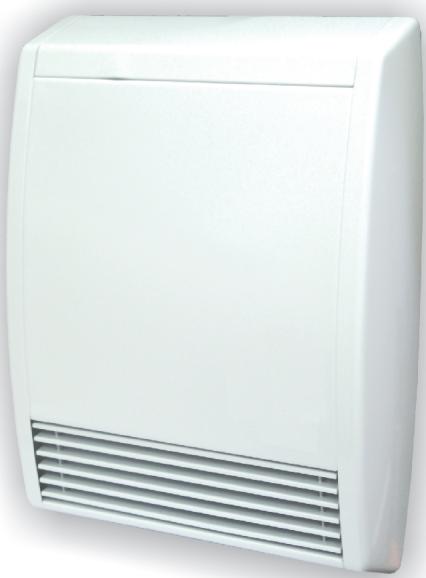

Manuel d'utilisation, d'installation et Bon de garantie

(a dire attentivement avant toute intervention et à conserver)

LCIE

ELECTRICITE

Ce convecteur soufflant mural est un apparéil Classe II, Cat B.,

Protégé contre les projections d'eau - Ip24.

LCIE

ELECTRICITE

COMMANDES: - 1 Minuterie 60 minutes

• 1 Bouton de réglage du thermostat
• 1 Interrupteur Marche/Arrêt

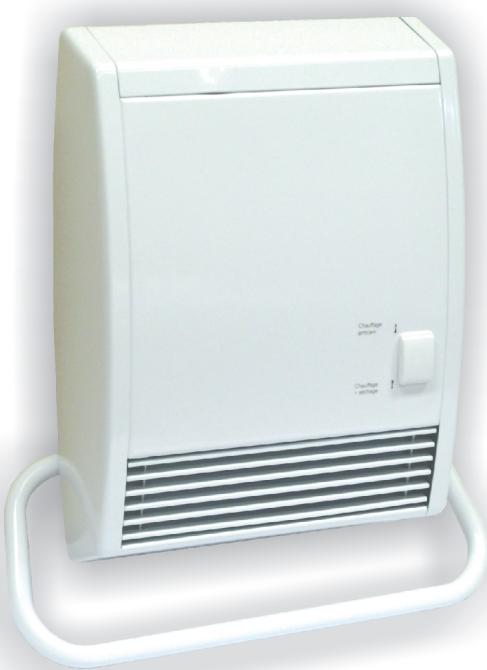

• 1 Manette (pour Helios CS avec barre et flux d'air orientable)

Référence	Puisance (W)	Tension (V)	Intensité (A)	Haut (mm)	Largeur (mm)	Epaisseur (mm)	Poids (Kg)
HELIOS C
7825-7-AA	1000/2000 W	230V	4.35/8.70	410	310	140	5.5
HELIOS CS
7826-7-AA	1000/2000 W	230V	4.35/8.70	460	410	145	6.5

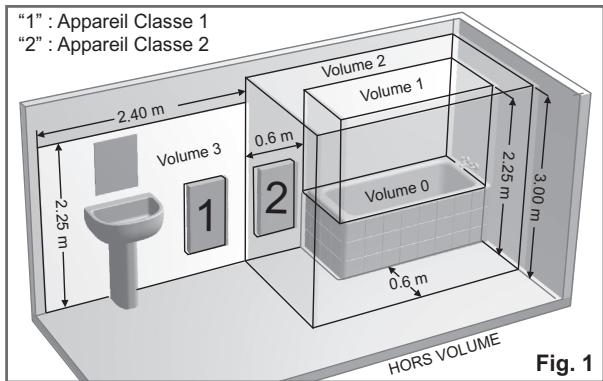

Volume de protection :

Cet apparéil peut être installé dans le volume 2 ou le volume 3 (Fig 1), à condition que l'alimentation électrique soit protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA.

Installation des appareils :

• L'installation électrique doit être conforme aux exigences de la norme NFC 15-100 en vigueur. Cet apparéil Classe Il ne se raccorde pas à la terre.
• En règle générale, cet apparéil se place de façon à ce que la chaleur produit brasse le maximum de volume d'air.
• L'appareil doit être raccordé à poste fixe en position horizontal et suivant les prescriptions en vigueur.
• Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissant être touchés par une personne se trouvant dans la baignoire ou dans la douche.
• Eviter le positionnement en allège d'une fenêtre, derrière les rideaux, les portes, ou sous une bouche d'extraction d'air.

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles...

• Cét apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

• Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

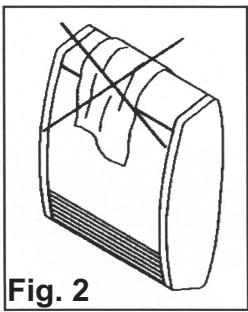

MISE EN GARDE, NE PAS COUVRIR :

Pour éviter une surchauffe, ne pas couvrir l'appareil. Il est donc formellement interdit de couvrir ou d'obturer les grilles d'entrée ou de

sortie d'air au risque d'accidents ou de dégradations de l'appareil (Fig. 2).

3-INSTALLATION ET FIXATION

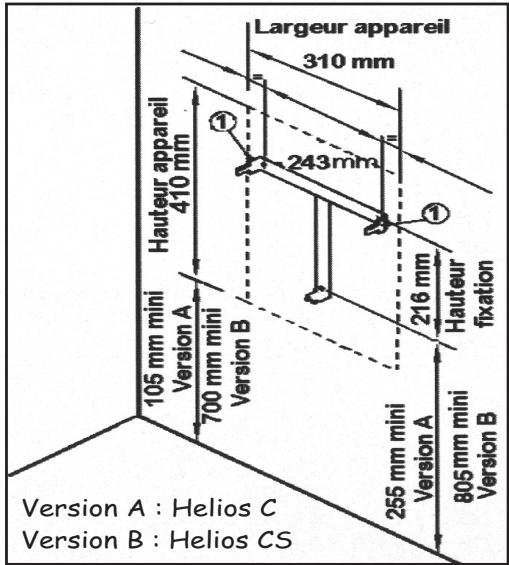

• Pour effectuer cette opération, oter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les 2 pattes repère 1. Poser le dosseret sur la paroi à l'aide de 3 vis (Ø5.5 mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (voir Fig. C).

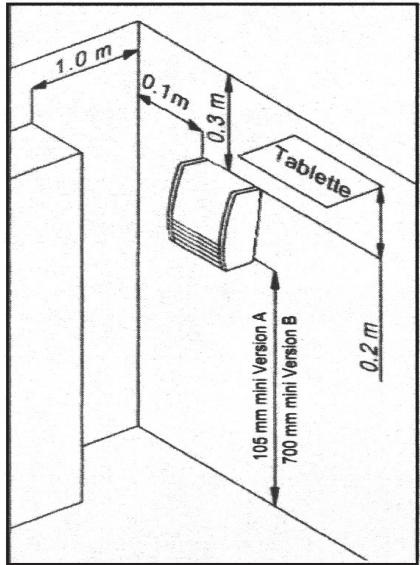

• L'espace minimum entre le sol et le bas de l'appareil doit être respecté selon le schéma ci-dessous. Un espace de 10 cm minimum doit être laissé de chaque côte de l'appareil.
• Dans le cas d'un revêtement mural posé sur mousse, il faut prévoir entre le dosseret et le mur, une cale d'une épaisseur égale à celle de la mousse (pour éviter d'obstruer les bouches d'entrée d'air).

• L'appareil ne doit pas etre instalé sous une prise de courant à poste fixe.

• L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm.

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA., dans le cas d'une installation dans un local contenant une baignoire ou une douche.

• Le raccordement électrique ne nécessite pas de démontage de l'appareil. Utiliser le cableouple (3X 1.5mm² HO5 VVF) monté d'origine et raccorder au réseau par l'intérimédiaire d'une boite de raccordement (fil marron = phase, fil bleu = neutré, et fil noir = pilote).

Le fil noir est destiné à être raccordé à un programmeur de chauffage, dans le but de faire varier le rythme de fonctionnement de l'appareil, selon l'occupation ou l'inoccupation des lieux.

Dans le cas d'une installation sans programmeur, il est inutilisé. Dans cette situation, il est recommendé de l'isoler de tout contact électrique en l'enrobant avec du ruban adhésif d'électricien.

IMPORTANT: Ce fil noir ne doit enaucun cas etre raccordé à une borne de Terre ou fil VERT/JAUNE. Si le cable d'alimentation est endommaged, il doit etre remplace par le fabricant, son service après vente ou une personne de qualification similaire afin d'eviter un danger.

• Vérifier le serrage correct des fils dans les bornes de la boite de raccordement. Parce qu'il est à DOUBLE ISOLEMENT, cet appeareil ne doit en aucun cas être raccordé à la terre.

IMPORTANT : les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre :

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort		0 Volt
Eco		230 Volts
Hors Gel		115 Volts Négatif
ArrêtCHAUFFAGE		115 Volts Positif

• Le chiffre est commandé sur 1000W par le thermostat électronique, programmable par fil pilote en Confort, Eco, Hors-gel et Arrêt chiffre.

• La minuterie avec une autonomie de 60 minutes, permet un chauffage très rapipe de la salle de bains sur 2000W (Helios C), mais aussi un séchage des serviettes (Helios CS).

• Pour le Helios CS basculer le volet avec la manette située sur la face avant de l'appareil : - en position haute pour un chauffage ambient,

• en positionasse pourchauffage ^+ sechage.

L'interrupteur M/A situé à gauche permet la mise en marche et l'arrêt complet de l'appareil.

Dès la mise en marche de l'appareil, la température ambiente est contrôle par le thermostat électronique.

La zone comport définie, prescrit une température entre 18 et 22^ environ. Si la température obtenue n'est pas celle désirée, tourner légarement le bouton à droite pour l'augmenter ou a gauche pour diminuer.

Levoyant de marchepermet de visualiser la mise sous tension del'élement chauffant.

- FILTRE ANTI - POUSSIERE :

Cet apparéil est équipé d'un filtré anti - poussière breveté. Unvoyant lumineux s'allume lorsquel filtré est sature.Pour une meilleure utilisation, nettoyer votre filtré une fois par mois.L'encrassement du filtré provoque l'arrêt de l'appareil.Dans ce cas,mettre l'interrupteur en position arrêt.Apres nettoyage par aspiration ou brossage, remetre le filtré en place, puis remetre en position marche 2 minutes plus tard.

- SECURITE THERMIQUE :

Le fonctionnement de l'appareil est protégé par une sécurité thermique à automaintien. En cas de fonctionnement anormal, procédé à l'arrêt de l'appareil. ÀpRESretour aux conditions normales de fonctionnement (nettoyage du filtré) remettre l'interrupteur en position marche (àprès 2 minutes min.).

- UTILISATION AVEC UNE CENTRALE DE PROGRAMMATION :

Elle programme automatiquement votre apparéil par l'intermédiaire du fil pilote. Mettre l'interrupteur sur Marche et effectuer le réglage de la température. La Centrale de Programmation gère directement le fonctionnement de votre apparéil.

Pour le Hors - Gel, il faut intervenir au niveau de la Centrale de Programmation.

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les grilles de l'appareil.

Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tache, humidifier le chiffon. Ne jamais utiliser de produits abrasifs qui risquieraient de déterminer le revêtement Epoxy Polyester.

Preuve de qualité, ce produit fabriqué en France répond aux normes harmonisées européennes. Marque NF Règlement particulier R89 Organisme certificateur : AFNOR Tour Europe Cedex 07 92049 PARIS la Défense

La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le return des pièces, celles-ci doivent être expériées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent enaucun cas être à titre de dommages et intérêts pour qu'elle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des apparéils ne lui income aucunement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de néligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant àquel que moment et pour qu'elle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

CONTESTATION :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions duprésent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour définuts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

BON DE GARANTIE

Type :

Puisance :

Date defabrication :

Date demise en service :

Cachet du vendeur

Utilisateur

Nom :Adresse :

Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction
