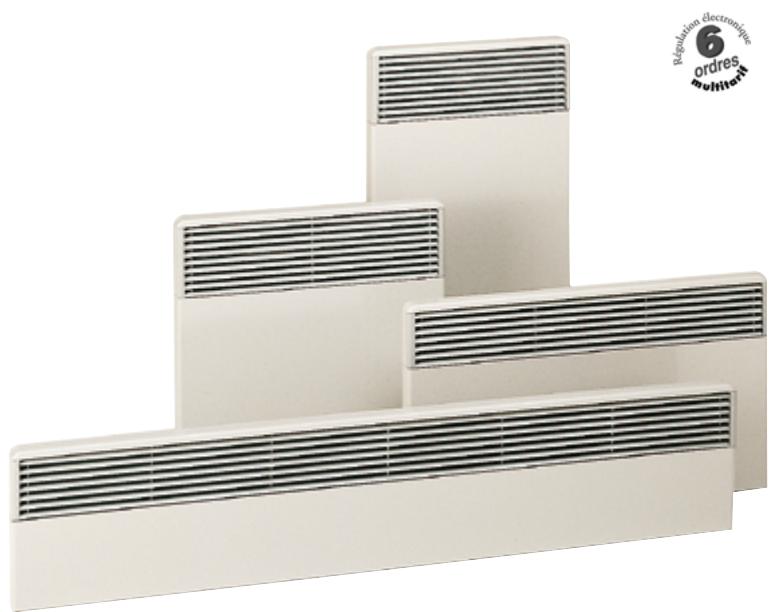

MODE D'EMPLOI MELODIE EVOLUTION NOIROT

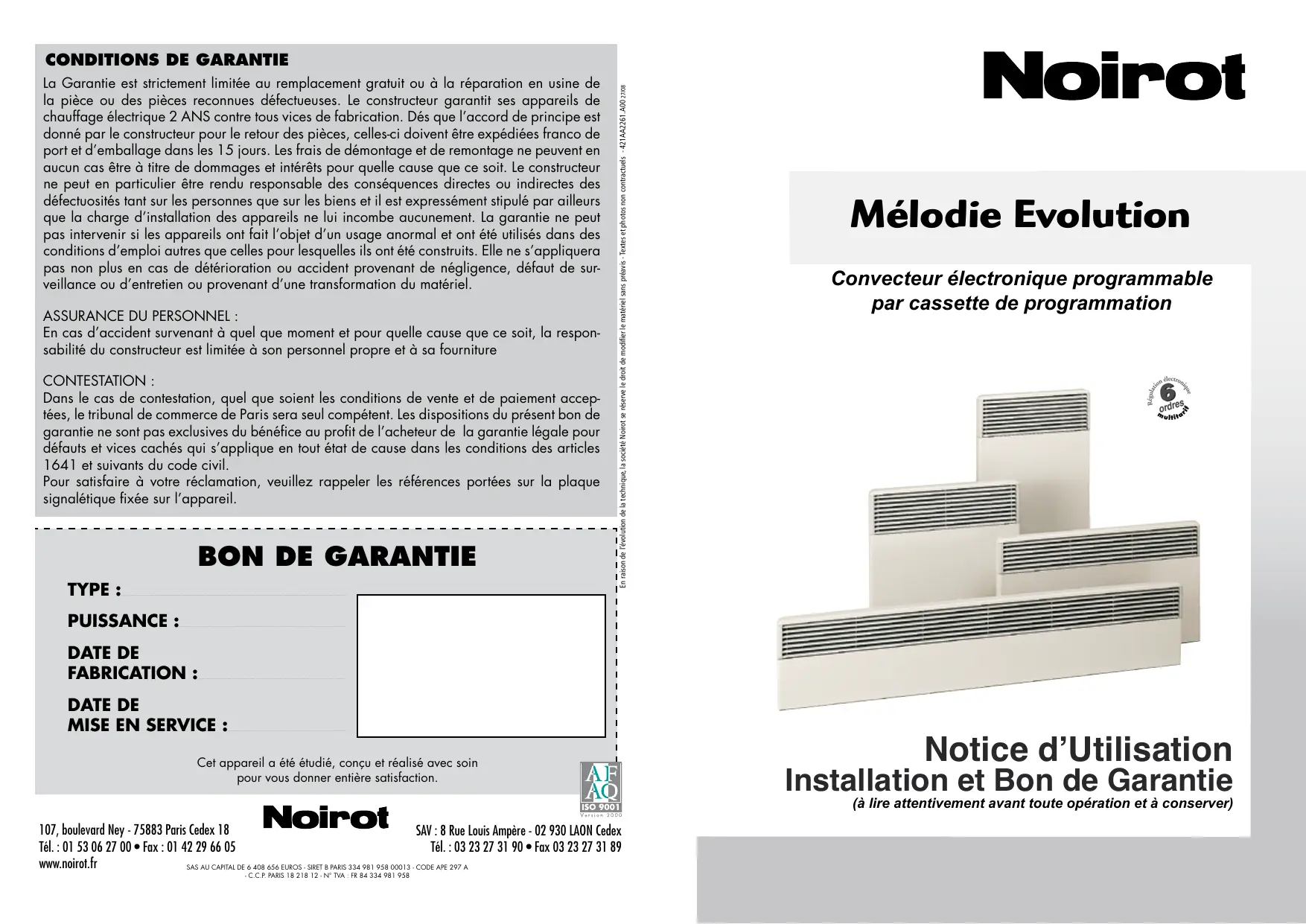

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de sur- veillance ou d'entretien ou provenant d'une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la respon- sabilité du constructeur est limitée à son personnel propre et à sa fourniture CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement accep- tées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

TYPE : PUISSANCE : DATE DE FABRICATION : DATE DE MISE EN SERVICE : Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. ion del technique la soc Nokot se réserve le croi de mode le matériel sans préavis Tete etphotos non contact 107, boulevard Ney - 75883 Paris Cedex 18 Noirot SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex Tél. : 01 53 06 27 00 e Fax : 01 42 29 66 05 Tél. : 03 23 27 31 90 e Fox 03 23 27 31 89 w.noirot.fr SAS AU CARTAL DE 6 408 656 EUROS SRET 8 PAR 324 1 858 00012 «CODE APE 297 À ER PS 1821812 A 1 Be 22e Pl 938 Noirot Mélodie Evolution Convecteur électronique programmable par cassette de programmation Notice d'Utilisation Installation et Bon de Garantie (à lire attentivement avant toute opération et à conserver)

Références Puissance Intensité Largeur Hauteur Epaisseur Poids W {A {mm) {mm) {mm) kg) IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDI- OX 500 72 250 350 507 35 QUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE. 007382.2.FP 750 3,3 500 330 80+22 4,0 007382.3.FP 1000 23 580 330 80:22 45 Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus- DEP 730 33 0 350 02 30 CNE] ties de l'Electrcité) garanti les performances de ces apparells qui respectent les u normes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en 007382.5.FP 1500 6,5 820 330 80+22 6,0 Performance vigueur. 007382.6.FP 1750 7,6 1060 330 80+22 7,5 007382.7.FP 2000 87 1060 330 80+22 7,5 Cat.c Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance. Appareil + dosseret Cette marque de conformité, délivrée par le L.C.L.E (Laboratoire Central des Indus- tries de l'Electricité) garantit que ces appareils respectent l'ensemble des normes 007383.1.FP 500 22 340 240 80:22 35 de sécurité en Wigueur. 007382.2FP 750 33 340 440 80422 35 007383.3.FP 1000 23 220 240 80:22 42 L'apposition de cette marque par le fabricant garantit que l'appareil respecte les 007383 .4.FP 1250 54 500 240 80:22 48 C € directives communautaires européennes de sécurité (directive basse tension- dbt) 007383.5.FP 1500 65 580 440 80+22 5,4 et compatibilité électromagnétique (CEM). 007383.6.FP 1750 7,6 660 440 80+22 6,0 007383 .7.FP 2000 57 740 240 20:22 sé classe IL Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre). Appareil + dosseret IP... Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps 007384.1.FP 500 22 260 650 80:22 35 solides et liquides 007384.2.FP 750 33 300 650 80:22 35 = s s 007384 3 FP 1000 43 340 350 20:22 22 Indice de résistance aux chocs de l'enveloppe de l'appareil. 007384.4.FP 1250 54 420 650 80:22 48 007384.5.FP 1500 6,5 500 650 80+22 5,4 a 007384.6.FP 1750 7,6 580 650 80+22 6,0 LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC 007384.7.FP 2000 87 660 650 80+22 66 LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES == CENTRES APPROPRIÉS. Appareil + dosseret 007381. 1.FP. 500 2,2 580 220 80+22 37 007381.2.FP 750 33 820 220 80:22 47 L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, 007381.3.FP 1000 43 1060 220 80+22 59 elle permet de l'identifier. 007381.5.FP 1500 85 1300 220 80:22 72 Rep. X Rep. C Rep. D Elle est composée de : Appareil + dosseret m La référence complète de l'appareil En option : Du ne GEIE et son indice de fabrication (rep.A) L'appareil permet de recevoir les cassettes de programmation par Fil pilote, à cost 1 Courant Porteur ou Radio Fréquence. à préciser pour le SAV. - Contacter voire revendeur. m Sa puissance en Watt (rep. B).

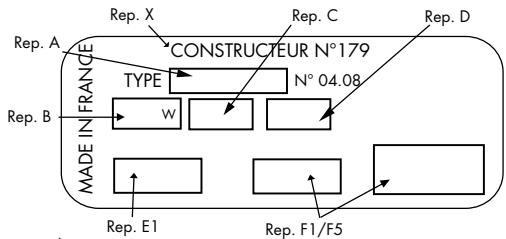

= r 3 3 nu : Rep. El Rep. F/FS LH E m_Les certificats de conformités (rep. E-C-D-F). — _ = m N° du constructeur (rep X). Programmateur | Programmateur Programmeur de Én Ecurant Fréquence Paru 2 Noirot 121AA2261.A00 27/08 11.

m Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulière- ment un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air. m Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT EPOXY. Recommandations et conseils Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil Veillez à ne rien introduire dans l'appareil. Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quel- ques minutes de fonctionnement. Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser... Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d'alimentation électrique 230V- 50Hz. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une per- sonne responsable de leur sécurité, d’une surveillance ou d'instructions préalables concernant l’utilisation de l'appareil. TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

m Cet appareil de chauf- fage électrique est desti- né à assurer le chauffage d'ambiance des locaux de type habitat ou assi- milables, individuels ou collectifs, neufs ou exis- tants. mil doit être installé de fa- çon à ce que les interrup- teurs et autres dispositifs de commande ne puis- sent pas être touchés par Hauteur à pars du fond de à basgnorel Installation des appareils une personne se trouvant . 9 a PEE dans la baignoire ou dans L'installation doit être conforme aux nor- la douch mes en vigueur dans le pays d'installation ‘a douche. {NEC 15-100 pour la France). IMPORTANT :

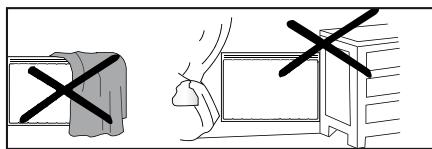

NE PAS COUVRIR L'APPAREIL

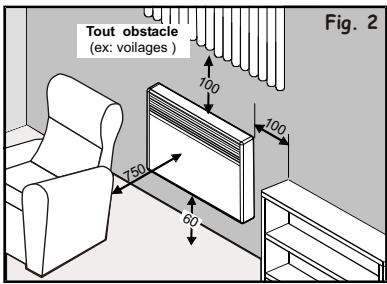

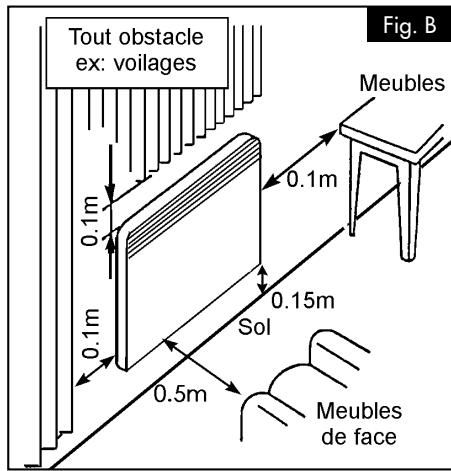

m L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau. m L'appareil ne doit pas être installé sous une Tout obstacle ] prise de courant. ex: voilages Meubles m Si l'appareil est recouvert, il y a risque de sur- chauffe. m Le logo ci-dessus rappelle ce risque. ml est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'ap- pareil. ; S m Évitez d'installer l'appareil dans un courant . ”. ‘ NQ Meubles d'air susceptible de perturber sa régulation. de face m Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc.(Fig.B).

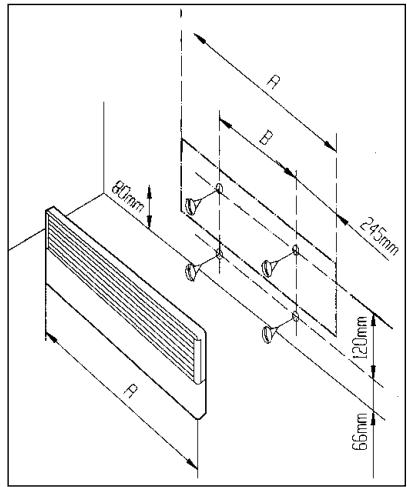

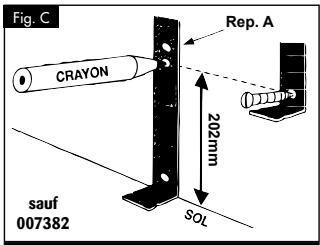

La sortie du câble d'alimentation à travers le mur doit se faire dans la superficie de l'appareil pour éviter d’être visible après installation. Pour faciliter la mise en place et respecter la cote minimale de 150 mm du bas de l'appareil par rapport au sol (Fig.D). - libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de l'ap- pareil (Rep. 1 Fig.D). - utiliser le dosseret comme gabarit de marquage en le déposant au sol contre le mur. Pointer les trous du dosseret (Rep. À Fig. C) pour marquer les fixations inférieures (sauf modèle bas réf. 007382). - repositionner le dosseret pour faire correspondre les marques avec les trous des fixa- tions inférieures. vérifier l'horizontalité du dosseret, marquer les 2 trous de fixation supérieure, puis [Puissance | soow | 75ow ['iooow | 125ow | 1500w | 750w T 2000w percer les 4 trous ainsi repé- Rep.B | 140mm | 78mm | 78mm | 405mm | 405mm | 535mm | 535mm rés. Rep.C | 201mm | 201mm | 201mm | 207,5mm | 207,5mm | 262,5mm | 362,5mm

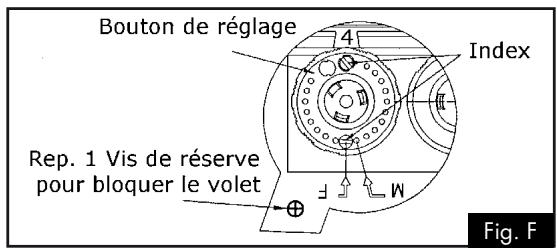

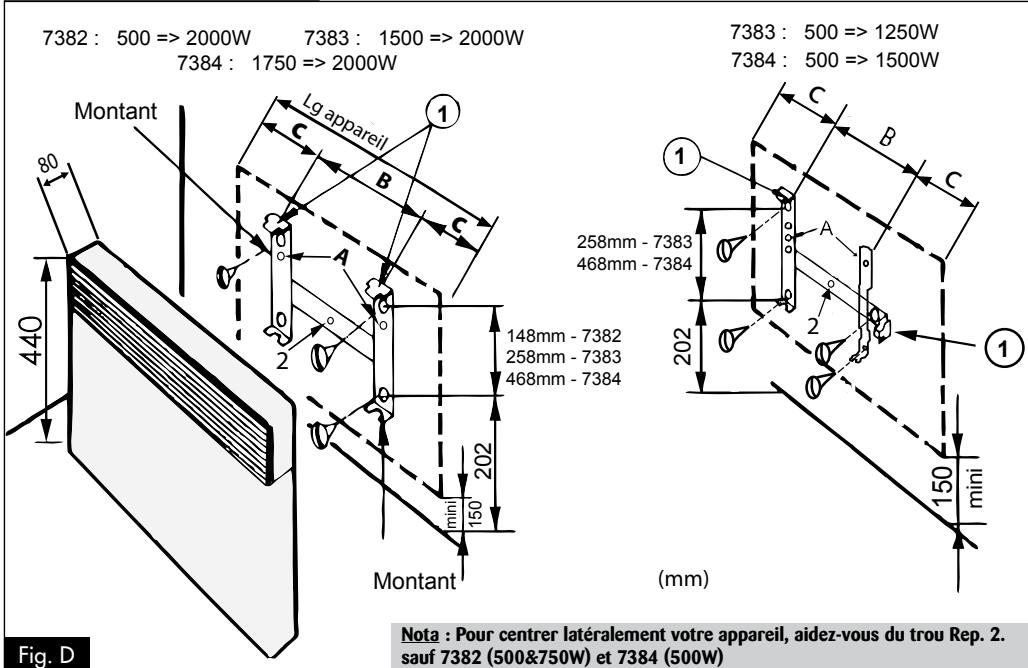

(mm) Nota : Pour centrer latéralement votre appareil, aidez-vous du trou Rep. 2. sauf 7382 (500&750W) et 7384 (500W) m CONDAMNATION DU VOLET : Une vis (Fig. F Rep.1) est disponible à l'arrière du boîtier pour bloquer le volet afin de condamner les réglages. Une enco- che sous la poignée du volée est prévue à cet effet. Rep. 1 Vis de réserve pour bloquer le volet = CHOIX D’UNE PLAGE DE TEMPERATURE : Les 2 index (Fig. F) situés sur la manette du thermostat sont des butées que l'on peut déplacer (après les avoir extraits de leur emplacement d'origine). Pour obtenir le point Maxi. d’une plage de température par limitation de la rotation (exemple : de la position 0 à 7 du bouton de réglage du thermostat), placer l'index dans le trou face au repère M Fig.F. Pour obtenir une température fixe préalablement réglée (exemple : la position 7 du bouton de réglage du thermostat), placer l'index dans le trou face au F Fig.F. Noirot 121AA2261.A00 27/08

Utilisation du mode 6 ordres par fil pilote. Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaisse- ments de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors -Gel, et Arrêt chauffage (voir tableau du chapitre - 3).

• Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort.
• Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort. m REMARQUES Votre appareil étant équipé d’un thermostat électronique 6 ordres : les change- ments commandés par le gestionnaire et le programmateur ne sont pas immé- diats : il faut attendre environ 15 secondes avant leur prise en compte. = Usage exceptionnel : Dérogation d’un appareil de sa programmation # NOTA : Si votre installation est équipée d’un délesteur de puissance, le délestage est prioritaire; il est possible que l'appareil ne chauffe pas, le commutateur étant sur PROG.Dès disparition du signal de délestage, l'appareil se remettra en chauffe. = Usage exceptionnel : Dérogation d’un appareil de sa programmation Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez : - Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température CONFORT en permanence (positionner le commutateur sur CONF) sauf si l'ordre transmis est Hors-Gel ou Arrêt chauffage. - Si la pièce est inoccupée (chambre d'amis par exemple), maintenir la température à une valeur très basse en permanence (positionner le commutateur sur HGEL) sauf si l’ordre transmis est Arrêt chauffage. m Dans les 2 cas ci - dessus, dès suppression de l’usage exceptionnel replacer le commutateur de fonctions sur PROG.

8. NoirOt 421AA2261.A00 27/08

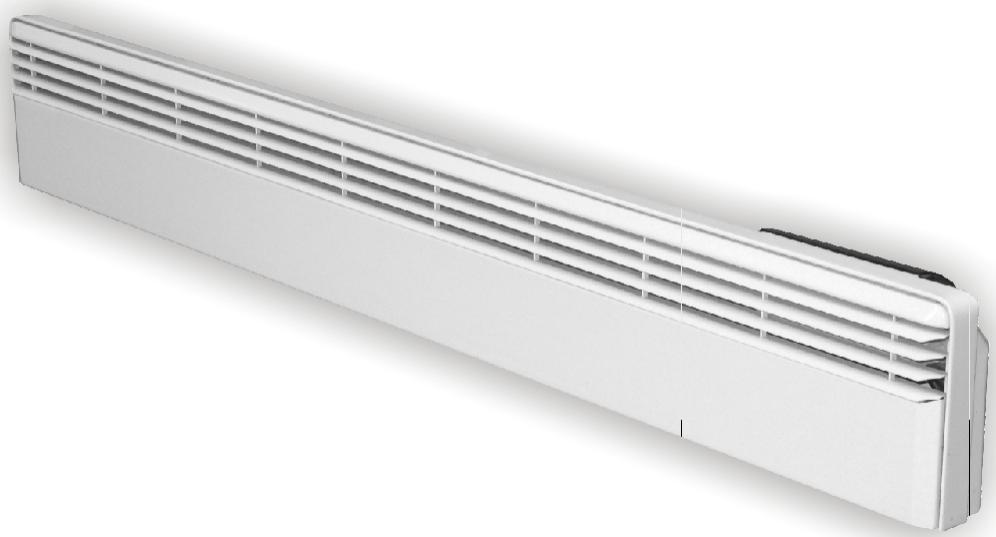

NOTA : dans le cas du modèle Plinthe, un jeu de 1,5 mm entre les têtes de vi veillez à laisser s et le mur. Accrocher la plinthe à ces deux vis puis mettre les deux vis inférieures. MODELE PLINTHE Puis. (W) 500 | 750 | 1000 | 2000 Repère À (mm})| 580 | 820 | 1060 | 1300 Repère B (mm) | 186 | 426 | 666 | 906

4 - RACCORDEMENT ELECTRIQUE

x L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. # L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NEC 15-100 pour la France). Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l' 1 Cordon de l'appareï Réseau 230 V

Neutre Phase noms MEN ec El pilote (noir 8°6 Fil pilote [centrale]

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE. Signal à Mesure per 7 draceoe ME Great CREME neutre SANS UTILISATION DU FIL PILOTE Confort —— 0 Volr E A 230 Vo Cordon de l'appareil Réseau 230 V _ T5 VAR Ld Ld Horsgel —> où ul négatif N (bleu ou gris 5 Neutre Are T15 Volts L (marron) e Phase Chauffage positif Fil pilote (nor e Conf. 230 A IC Vols/3s CD Conf. 230 ae 2€ Vols/7s NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

# L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de cou- rant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. m Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son ser- vice après-vente ou une personne de qualification similaire afin d’éviter un danger. m Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

5 - COMMENT UTILISER VOTRE APPAREIL

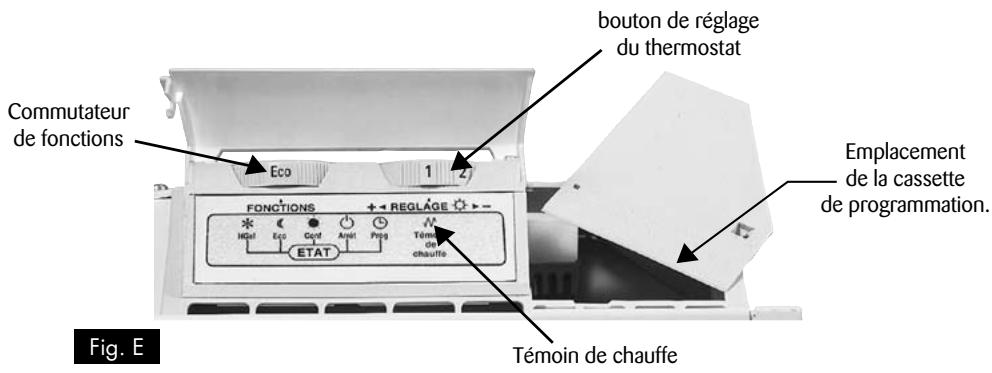

La régulation électronique de cet appareil a été conçue pour vous donner le maximum d'économie. bouton de réglage du thermostat Commutateur de fonctions Pix Emplacement de la cassette A programmation. Témoin de chauffe m LE COMMUTATEUR DE FONCTIONS VOUS PERMET DE SELECTIONNER 5 FONCTIONS : - CONF : Mäintient la température Confort réglée par le bouton de réglage du thermostat - ECO. : Mäintient la pièce à la température Economique. - HKGEL. : Maintien la pièce à une température Hors Gel. - PROG. : Permet de recevoir des ordres de fonctionnement programmés. - ARRET : Arrête la fonction chauffage de l'appareil. CHAUFFAGE é. Noirot A21AA2261.A00 27/08 m REGLAGE DE LA TEMPERATURE CONFORT : - Le réglage de la température ambiante s'effectue entre les graduations 1 et 10. - Fermer les portes de communication de la pièce, mettre le commutateur de fonctions (Rep. À Fig. E) sur Conf. et mettre le bouton de réglage (Rep. C Fig. E) sur 5. Le voyant s'allume (Rep. B Fig. E). Attendre quelques heures pour que la température se soit stabi- lisée à la valeur souhaitée. - Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d’un quart de point avec le bouton de réglage. - Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort. m REGLAGE DES FONCTIONS POUR UN MAXIMUM D'ECONOMIE : - 1er Cas : VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf. La température obtenue est celle réglée initialement. Au besoin, affinez cette température à l’aide d’un thermomètre. + 2ème Cas : VOUS N’ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de fonctions sur Eco. Cette position économique provoque un abaisse- ment de la température de la pièce de -3,5°C environ.

• 3ème Cas: HORS-GEL POUR UNE ABSENCE DE LONGUE DUREE. La pièce n'est pas utilisée (chambre d'amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions sur HGEL : NE PAS TOU- CHER AU BOUTON DE REGLAGE. La température de la pièce est maintenue entre 4 et 10°C pour obtenir un maximum d'économie sans risque de gel (tuyauterie de la cuisine ou de la salle de bains protégée ; pas de condensation). m REGLAGE AVEC PROGRAMMATEUR OU CENTRALE DE PROGRAMMATION : Ils programment automatiquement votre appareil par l'intermédiaire d’un fil pilote, une fois la programmation réalisée. Faire le réglage de la température CONFORT comme indiqué précédemment. Commu- tateur de fonctions sur CONF et action sur le bouton de réglage. Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie. L'appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n’est allumé.

# L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de cou- rant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. m Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son ser- vice après-vente ou une personne de qualification similaire afin d’éviter un danger. m Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

5 - COMMENT UTILISER VOTRE APPAREIL

La régulation électronique de cet appareil a été conçue pour vous donner le maximum d'économie. bouton de réglage du thermostat Commutateur de fonctions Pix Emplacement de la cassette A programmation. Témoin de chauffe m LE COMMUTATEUR DE FONCTIONS VOUS PERMET DE SELECTIONNER 5 FONCTIONS : - CONF : Mäintient la température Confort réglée par le bouton de réglage du thermostat - ECO. : Mäintient la pièce à la température Economique. - HKGEL. : Maintien la pièce à une température Hors Gel. - PROG. : Permet de recevoir des ordres de fonctionnement programmés. - ARRET : Arrête la fonction chauffage de l'appareil. CHAUFFAGE é. Noirot A21AA2261.A00 27/08 m REGLAGE DE LA TEMPERATURE CONFORT : - Le réglage de la température ambiante s'effectue entre les graduations 1 et 10. - Fermer les portes de communication de la pièce, mettre le commutateur de fonctions (Rep. À Fig. E) sur Conf. et mettre le bouton de réglage (Rep. C Fig. E) sur 5. Le voyant s'allume (Rep. B Fig. E). Attendre quelques heures pour que la température se soit stabi- lisée à la valeur souhaitée. - Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d’un quart de point avec le bouton de réglage. - Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort. m REGLAGE DES FONCTIONS POUR UN MAXIMUM D'ECONOMIE : - 1er Cas : VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf. La température obtenue est celle réglée initialement. Au besoin, affinez cette température à l’aide d’un thermomètre. + 2ème Cas : VOUS N’ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de fonctions sur Eco. Cette position économique provoque un abaisse- ment de la température de la pièce de -3,5°C environ.

• 3ème Cas: HORS-GEL POUR UNE ABSENCE DE LONGUE DUREE. La pièce n'est pas utilisée (chambre d'amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions sur HGEL : NE PAS TOU- CHER AU BOUTON DE REGLAGE. La température de la pièce est maintenue entre 4 et 10°C pour obtenir un maximum d'économie sans risque de gel (tuyauterie de la cuisine ou de la salle de bains protégée ; pas de condensation). m REGLAGE AVEC PROGRAMMATEUR OU CENTRALE DE PROGRAMMATION : Ils programment automatiquement votre appareil par l'intermédiaire d’un fil pilote, une fois la programmation réalisée. Faire le réglage de la température CONFORT comme indiqué précédemment. Commu- tateur de fonctions sur CONF et action sur le bouton de réglage. Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie. L'appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n’est allumé.

Utilisation du mode 6 ordres par fil pilote. Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaisse- ments de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors -Gel, et Arrêt chauffage (voir tableau du chapitre - 3).

• Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort.
• Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort. m REMARQUES Votre appareil étant équipé d’un thermostat électronique 6 ordres : les change- ments commandés par le gestionnaire et le programmateur ne sont pas immé- diats : il faut attendre environ 15 secondes avant leur prise en compte. = Usage exceptionnel : Dérogation d’un appareil de sa programmation # NOTA : Si votre installation est équipée d’un délesteur de puissance, le délestage est prioritaire; il est possible que l'appareil ne chauffe pas, le commutateur étant sur PROG.Dès disparition du signal de délestage, l'appareil se remettra en chauffe. = Usage exceptionnel : Dérogation d’un appareil de sa programmation Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez : - Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température CONFORT en permanence (positionner le commutateur sur CONF) sauf si l'ordre transmis est Hors-Gel ou Arrêt chauffage. - Si la pièce est inoccupée (chambre d'amis par exemple), maintenir la température à une valeur très basse en permanence (positionner le commutateur sur HGEL) sauf si l’ordre transmis est Arrêt chauffage. m Dans les 2 cas ci - dessus, dès suppression de l’usage exceptionnel replacer le commutateur de fonctions sur PROG.

8. NoirOt 421AA2261.A00 27/08

NOTA : dans le cas du modèle Plinthe, un jeu de 1,5 mm entre les têtes de vi veillez à laisser s et le mur. Accrocher la plinthe à ces deux vis puis mettre les deux vis inférieures. MODELE PLINTHE Puis. (W) 500 | 750 | 1000 | 2000 Repère À (mm})| 580 | 820 | 1060 | 1300 Repère B (mm) | 186 | 426 | 666 | 906

4 - RACCORDEMENT ELECTRIQUE

x L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. # L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NEC 15-100 pour la France). Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l' 1 Cordon de l'appareï Réseau 230 V

Neutre Phase noms MEN ec El pilote (noir 8°6 Fil pilote [centrale]

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE. Signal à Mesure per 7 draceoe ME Great CREME neutre SANS UTILISATION DU FIL PILOTE Confort —— 0 Volr E A 230 Vo Cordon de l'appareil Réseau 230 V _ T5 VAR Ld Ld Horsgel —> où ul négatif N (bleu ou gris 5 Neutre Are T15 Volts L (marron) e Phase Chauffage positif Fil pilote (nor e Conf. 230 A IC Vols/3s CD Conf. 230 ae 2€ Vols/7s NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

La sortie du câble d'alimentation à travers le mur doit se faire dans la superficie de l'appareil pour éviter d’être visible après installation. Pour faciliter la mise en place et respecter la cote minimale de 150 mm du bas de l'appareil par rapport au sol (Fig.D). - libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de l'ap- pareil (Rep. 1 Fig.D). - utiliser le dosseret comme gabarit de marquage en le déposant au sol contre le mur. Pointer les trous du dosseret (Rep. À Fig. C) pour marquer les fixations inférieures (sauf modèle bas réf. 007382). - repositionner le dosseret pour faire correspondre les marques avec les trous des fixa- tions inférieures. vérifier l'horizontalité du dosseret, marquer les 2 trous de fixation supérieure, puis [Puissance | soow | 75ow ['iooow | 125ow | 1500w | 750w T 2000w percer les 4 trous ainsi repé- Rep.B | 140mm | 78mm | 78mm | 405mm | 405mm | 535mm | 535mm rés. Rep.C | 201mm | 201mm | 201mm | 207,5mm | 207,5mm | 262,5mm | 362,5mm

(mm) Nota : Pour centrer latéralement votre appareil, aidez-vous du trou Rep. 2. sauf 7382 (500&750W) et 7384 (500W) m CONDAMNATION DU VOLET : Une vis (Fig. F Rep.1) est disponible à l'arrière du boîtier pour bloquer le volet afin de condamner les réglages. Une enco- che sous la poignée du volée est prévue à cet effet. Rep. 1 Vis de réserve pour bloquer le volet = CHOIX D’UNE PLAGE DE TEMPERATURE : Les 2 index (Fig. F) situés sur la manette du thermostat sont des butées que l'on peut déplacer (après les avoir extraits de leur emplacement d'origine). Pour obtenir le point Maxi. d’une plage de température par limitation de la rotation (exemple : de la position 0 à 7 du bouton de réglage du thermostat), placer l'index dans le trou face au repère M Fig.F. Pour obtenir une température fixe préalablement réglée (exemple : la position 7 du bouton de réglage du thermostat), placer l'index dans le trou face au F Fig.F. Noirot 121AA2261.A00 27/08

m Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulière- ment un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air. m Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT EPOXY. Recommandations et conseils Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil Veillez à ne rien introduire dans l'appareil. Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quel- ques minutes de fonctionnement. Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser... Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d'alimentation électrique 230V- 50Hz. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une per- sonne responsable de leur sécurité, d’une surveillance ou d'instructions préalables concernant l’utilisation de l'appareil. TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

m Cet appareil de chauf- fage électrique est desti- né à assurer le chauffage d'ambiance des locaux de type habitat ou assi- milables, individuels ou collectifs, neufs ou exis- tants. mil doit être installé de fa- çon à ce que les interrup- teurs et autres dispositifs de commande ne puis- sent pas être touchés par Hauteur à pars du fond de à basgnorel Installation des appareils une personne se trouvant . 9 a PEE dans la baignoire ou dans L'installation doit être conforme aux nor- la douch mes en vigueur dans le pays d'installation ‘a douche. {NEC 15-100 pour la France). IMPORTANT :

NE PAS COUVRIR L'APPAREIL

m L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau. m L'appareil ne doit pas être installé sous une Tout obstacle ] prise de courant. ex: voilages Meubles m Si l'appareil est recouvert, il y a risque de sur- chauffe. m Le logo ci-dessus rappelle ce risque. ml est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'ap- pareil. ; S m Évitez d'installer l'appareil dans un courant . ”. ‘ NQ Meubles d'air susceptible de perturber sa régulation. de face m Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc.(Fig.B).

Références Puissance Intensité Largeur Hauteur Epaisseur Poids W {A {mm) {mm) {mm) kg) IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDI- OX 500 72 250 350 507 35 QUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE. 007382.2.FP 750 3,3 500 330 80+22 4,0 007382.3.FP 1000 23 580 330 80:22 45 Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus- DEP 730 33 0 350 02 30 CNE] ties de l'Electrcité) garanti les performances de ces apparells qui respectent les u normes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en 007382.5.FP 1500 6,5 820 330 80+22 6,0 Performance vigueur. 007382.6.FP 1750 7,6 1060 330 80+22 7,5 007382.7.FP 2000 87 1060 330 80+22 7,5 Cat.c Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance. Appareil + dosseret Cette marque de conformité, délivrée par le L.C.L.E (Laboratoire Central des Indus- tries de l'Electricité) garantit que ces appareils respectent l'ensemble des normes 007383.1.FP 500 22 340 240 80:22 35 de sécurité en Wigueur. 007382.2FP 750 33 340 440 80422 35 007383.3.FP 1000 23 220 240 80:22 42 L'apposition de cette marque par le fabricant garantit que l'appareil respecte les 007383 .4.FP 1250 54 500 240 80:22 48 C € directives communautaires européennes de sécurité (directive basse tension- dbt) 007383.5.FP 1500 65 580 440 80+22 5,4 et compatibilité électromagnétique (CEM). 007383.6.FP 1750 7,6 660 440 80+22 6,0 007383 .7.FP 2000 57 740 240 20:22 sé classe IL Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre). Appareil + dosseret IP... Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps 007384.1.FP 500 22 260 650 80:22 35 solides et liquides 007384.2.FP 750 33 300 650 80:22 35 = s s 007384 3 FP 1000 43 340 350 20:22 22 Indice de résistance aux chocs de l'enveloppe de l'appareil. 007384.4.FP 1250 54 420 650 80:22 48 007384.5.FP 1500 6,5 500 650 80+22 5,4 a 007384.6.FP 1750 7,6 580 650 80+22 6,0 LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC 007384.7.FP 2000 87 660 650 80+22 66 LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES == CENTRES APPROPRIÉS. Appareil + dosseret 007381. 1.FP. 500 2,2 580 220 80+22 37 007381.2.FP 750 33 820 220 80:22 47 L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, 007381.3.FP 1000 43 1060 220 80+22 59 elle permet de l'identifier. 007381.5.FP 1500 85 1300 220 80:22 72 Rep. X Rep. C Rep. D Elle est composée de : Appareil + dosseret m La référence complète de l'appareil En option : Du ne GEIE et son indice de fabrication (rep.A) L'appareil permet de recevoir les cassettes de programmation par Fil pilote, à cost 1 Courant Porteur ou Radio Fréquence. à préciser pour le SAV. - Contacter voire revendeur. m Sa puissance en Watt (rep. B).

= r 3 3 nu : Rep. El Rep. F/FS LH E m_Les certificats de conformités (rep. E-C-D-F). — _ = m N° du constructeur (rep X). Programmateur | Programmateur Programmeur de Én Ecurant Fréquence Paru 2 Noirot 121AA2261.A00 27/08 11.

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de sur- veillance ou d'entretien ou provenant d'une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la respon- sabilité du constructeur est limitée à son personnel propre et à sa fourniture CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement accep- tées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

TYPE : PUISSANCE : DATE DE FABRICATION : DATE DE MISE EN SERVICE : Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. ion del technique la soc Nokot se réserve le croi de mode le matériel sans préavis Tete etphotos non contact 107, boulevard Ney - 75883 Paris Cedex 18 Noirot SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex Tél. : 01 53 06 27 00 e Fax : 01 42 29 66 05 Tél. : 03 23 27 31 90 e Fox 03 23 27 31 89 w.noirot.fr SAS AU CARTAL DE 6 408 656 EUROS SRET 8 PAR 324 1 858 00012 «CODE APE 297 À ER PS 1821812 A 1 Be 22e Pl 938 Noirot Mélodie Evolution Convecteur électronique programmable par cassette de programmation Notice d'Utilisation Installation et Bon de Garantie (à lire attentivement avant toute opération et à conserver)

IP24 IKO8 Ü CLASSE Il Manuel d'utilisation, d'installation et Bon de garantie @ lire attentivement avant toute intervention et à conserver) 4214A1156 Ind. D Noirot

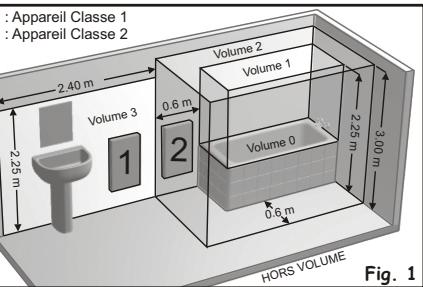

TT" Apparel Classe 1 ‘7 : Apparel Classe 2 Volume de protection: - Cet appareil peut être installé dans le volume 2 ou le volume 3 (Fig.1) à condition que l'alimentation électrique soit protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30mA. Installation: - L'installation électrique doit être conforme aux exigences de la norme] NFC 15-100 en vigueur. Cet appareil de classe II ne se raccorde pas à la Terre. - Cet appareil doit être raccordé à un poste fixe, en position horizon- ale, grille de sortie d'air vers le haut et selon les prescriptions en vi- au Fo 2 gueur (fig.1 et 2) lex volagee) : L'appareil ne doit pas être placé juste en dessous d'une prise de courant placé à poste fixe. Eviter le positionnement en allège d'une fenêtre, derrière les rideaux, les portes ou sous une bouche d'extraction d'air. - Respecter les distances minimum au sol, aux parois, aux meubles … - Dans le cas du montage du convecteur dans une salle de bains ou de douches, l'appareil doit être installé de façon à ce que les interrupteurs et autres dis- positifs de commande ne puissent être touchés par une personne se trouvant dans la baignoire ou la douche. - Cet appareil n'est pas prévu pour être utilisé par des personnes (y compri les enfants) dont les capacités physiques, sensorielles où mentales sont rédui- tes, où des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil = Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil MISE EN GARDE : NE PAS COUVRIR. Si l'appareil est recouvert, il y a risque de surchauffe. Il est donc (K formellement interdit de couvrir ou d'obturer les grilles d'entrée ou de sortie d'air au risque d'incidents ou dégradations de l'appareil.

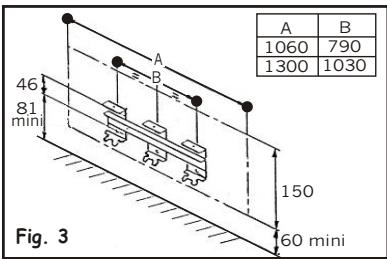

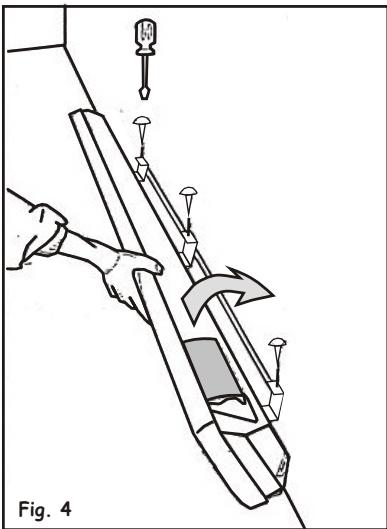

Montage du dosseret (Fig.3 et 4) : Cette opération peut être effectuée lors de la préparation du chantier, Démonter le dosseret de l'appareil en retirant les vis. Utiliser 4 à 6 vis 4.5 maxi. - Pour remonter l'appareil (après avoir effectué le raccordement électrique), présenter le dos de l'appareil devant le dosseret, engager les pattes inférieures de celui-ci 0 mini dans les fentes situées en bas et à l'arrière de l'appareil Cette opération est facilitée en présentant l'appareil légèrement incliné vers l'avant. - Assurer la fixation avec les vis de verrouillage. Raccordement électrique: Cette opération peut être effectuée après finition des travaux du second oeuvre ( peintures, tapisserie.etc..). - L'appareil ne doit pas être installé sous une prise de courant à poste fixe - L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance des contacts d'au moins 3mm - Le raccordement ne nécessite pas le démontage de l'appareil. Raccorder le câble souple, monté d'origine, au réseau par l'intermédiaire de la boîte de raccordement murale. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabri- cant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger Respecter les couleurs : Fil marron : Phase 230 V, Fil bleu : neutre, Fil noir : pilote de télécommande Important : Si le convecteur n'est pas raccordé à une centrale de programma- tion, isoler le fil noir. Ne pas raccorder a un fil vert/jaune de terre.

La régulation électronique de votre convecteur a été conçue GONE Eg0 pour vous donner un maximum d'économie. Avec le commutateur 4 positions, vous abaissez la tempéra- ture de quelques degrés (ECO ) et vous la maintenez Hors- Gel (HGEL ). Pour préserver votre. confort, vous devez vous conformer Res, æ Rep. B aux instructions ci-dessus. Boitier de commandes ( Fig. 5 ): - Commutateur Marche / Arrêt - Rep. À - Bouton de réglage de la température Confort - Rep. B - Commutateur des fonctions économiques - Rep. C

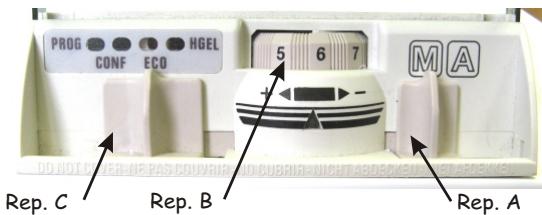

• MISE EN ROUTE ET REGLAGE DE LA TEMPERATURE CONFORT : - Mettre le commutateur (repère À ) sur M ( Marche et règler le commutateur ( repère C ) sur CONF { Confort ), le voyant CONF s'allume, agir sur le bouton de réglage ( repère B ). - Fermer les portes de communication de la pièce, mettre le bouton B en position MAXI. attendre que la température de la pièce monte à la valeur souhaitée ( 18 à 20°C lue au thermomètre ). Lorsque la température est atteinte, tourner len- tement le bouton B vers la droite jusqu'à extinction du témoin de chauffe. - Remonter très légèrement le bouton B jusqu'à l'allumage du témoin de chauffe. Les températures de 18 à 20°C se situent entre 5 et 8. ATTENTION : le réglage de la température CONFORT fait, ne plus toucher au bouton B, mais agir uniquement sur le commutateur C ou le commutateur À. *ARRET DU CONVECTEUR : Mettre le commutateur ( repère À ) sur A ( Arrêt ).

• REGLAGES DE FONCTION ECONOMIQUES :

1- SI VOUS ETES DANS LA PIECE : Régler le commutateur de fonction Rep. C sur CONF, le voyant CONF s'allume, la

température obtenue est celle réglée initialement (18 à 20°C ).

2- VOUS N'ETES PAS DANS LA PIECE OU C'EST LA NUIT : Régler le commutateur Rep. C sur ECO, le voyant ECO s'allu-

me, cette position économique réduit la température de la pièce de 4°C environ ( pour 20°C en Confort, la pièce sera régulée à 16°C en ECO ). NE PAS TOUCHER AU BOUTON B.

3- HORS GEL : Pour une absence de LONGUE DUREE. La pièce n'est pas utilisée ( chambre d'ami ou bien vous partez

plusieurs jours ). Régler le commutateur C sur HGEL (Hors gel) - NE PAS TOUCHER AU BOUTON B. La température de la pièce est maintenue entre 5 et 8°C pour obtenir un maximum d'économie sans risque de gel ( tuyauterie de la cuisine ou de la salle de bains protégée - pas e condensation ).

AVERTISSEMENT : A la première chauffe, de la vapeur bleutée peut s'échapper du convecteur, ce phénomène dispa-

_rait après quelques minutes de fonctionnemen La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des condi- tions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien où pro- venant d'une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture. CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tri- bunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Une centrale programme automatiquement votre appareil par l'intermédiaire d'un fil pilote.

1- Faire le réglage de la température CONFORT comme indiqué ci-dessus ( Commutateur À sur M, Commutateur C sur

CONFORT et réglage avec le bouton B ).

2- Après stabilisation de la température, régler le commutateur C sur PROG (le voyant PROG s'allume). Les abaissements

seront automatiquement commandés par le programmateur suivant les indications que vous aurez enregistrées auparavant.

3- Usage exceptionnel : Si l'appareil est installé dans une chambre occupée par une personne malade par exemple, vous

pouvez maintenir le température Confort en permanence ( commutateur € sur CONF ). Si la pièce est inoccupée (chambre d'amis par exemple ) vous pouvez la maintenir à très basse température en permanence ( commutateur € sur HGEL ). ATTENTION : Dans les 2 cas ci-dessus, dès suppression de l'usage exceptionnel, repositionner le commutateur € sur PROG. NOTA: le délestage est prioritaire ; il est possible que le convecteur ne chauffe pas, le commutateur C étant sur CONF. Dès disparition du signal de délestage sur le fil pilote, le convecteur se remettra en chauffe. 5-CONSEIL D'UTILISATION otre convecteur est équipé d'un thermostat électronique qui maintient la température constante. Après le régla- tions HGEL ou ECO du commutateur C. = Pour la même température, la position du bouton B peut varier d'un convecteur à l'autre. Elle dépend du convecteur, de son emplacement dans la pièce et de l'ameublement de celle-ci. - Il y a deux convecteurs dans votre pièce : Régler le commutateur € de façon identique sur les deux convecteurs. - Vous utilisez une cheminée : régler le commutateur € sur ECO. NE PAS COUVRIR VOTRE APPAREIL : Eviter les portes ouvertes contre la grille de sortie d'air, les fauteuils poussés contre le convecteur. Laisser l'entrée d'air dégagée. À défaut, le convecteur se mettra en sécurité et vous n'aurez plus de chauffage NE RIEN INTRODUIRE DANS L'APPAREIL : Attention aux enfants ( papier, jouets en plastique introduits dans les grille d'entrée ou de sortie d'air. Vis de blocage. CONDAMNATION DU PORTILLON : Une vis est disponible à l'arrière du boitier pour bloquer le portillon afin de condamner les réglages. Une encoche sous la poi- gnée du portillon est prévue à cet effet. Pour verrouiller le thermostat sur une position, mettre une vis de part et d'autre du chiffre choisi, pour délimiter une plage de température, placer les vis aux limites inférieures et supérieures choisies. ENTRETIEN : Il est important pour respecter le bon fonctionnement de l'appareil, ainsi que son rendement, de passer régulièrement l'aspirateur sur la grille inférieure du convecteur, pour enlever les poussières et moutons.
