ANTICHOC R21 - Convecteur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convecteur électrique
Marque	Noirot
Modèle	ANTICHOC R21
Puissance (modèle 1500 W)	1500 W
Tension d'alimentation	230 V / 50 Hz
Dimensions (L x H x P) pour 1500 W	1000 x 608 x (100+33) mm
Poids (pour 1500 W)	13,0 kg
Classe électrique	Classe II (double isolation, sans terre)
Indice de protection	IP20 (estimation)
Indice de résistance aux chocs	IK02 (estimation)
Fonctions principales	Thermostat électronique 6 ordres, modes Confort, Eco, Hors-gel, Arrêt chauffage, programmation fil pilote
Plage de température	De 5-8 °C (Hors-gel) à température Confort réglable (graduations 1 à 9)
Affichage	Voyants de chauffe et de fonctionnement
Installation	Fixation murale avec dosseret, distances minimales à respecter
Entretien et nettoyage	Dépoussiérage intérieur à l'aspirateur, nettoyage avec chiffon microfibres et produits non abrasifs
Sécurité	Double isolation, protection contre la surchauffe, dispositif différentiel 30 mA recommandé
Pièces détachées et réparabilité	Réparation par professionnel qualifié, pièces disponibles via SAV Noirot
Garantie	2 ans contre vices de fabrication (conditions en notice)
Informations générales	Fabriqué en France, conforme aux normes NFC 15-100 et directives européennes

FOIRE AUX QUESTIONS - ANTICHOC R21 NOIROT

Quel est le principe de fonctionnement du convecteur Antichoc R21 ?

Le convecteur chauffe l'air par convection naturelle. L'air froid entre par le bas, passe sur la résistance électrique et ressort chaud par le haut. La régulation électronique maintient la température de consigne.

Comment régler la température de confort ?

Placez le commutateur sur Conf. et tournez le bouton de réglage entre 1 et 9. Attendez quelques heures que la température se stabilise, puis ajustez par quart de point si nécessaire.

Que signifient les positions du commutateur (Conf., Eco., Prog., Arrêt chauffage) ?

Conf. maintient la température réglée. Eco. abaisse de 3,5°C environ. Prog. permet de recevoir des ordres d'une centrale de programmation. Arrêt chauffage coupe le chauffage.

Comment utiliser la fonction fil pilote ?

L'appareil est compatible 6 ordres. Connectez le fil noir (fil pilote) au neutre selon les signaux : 0V = Confort, 230V = Eco, 115V négatif = Hors-gel, 115V positif = Arrêt, impulsions pour Conf.-1 et Conf.-2. Reportez-vous au schéma de la notice.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le voyant de fonctionnement est allumé, que le commutateur est sur Conf. ou Prog., que la consigne est supérieure à la température ambiante, et que les disjoncteurs sont enclenchés. Si le délestage est actif, attendez la fin de la surconsommation.

Comment nettoyer l'appareil ?

Dépoussiérez régulièrement les entrées et sorties d'air avec un aspirateur. Pour l'extérieur, utilisez un chiffon microfibres et un nettoyant doux (savon, alcool). N'utilisez jamais de produits abrasifs ou à base d'acétone.

Peut-on installer l'appareil dans une salle de bain ?

Oui, dans les volumes 2 ou 3 selon la norme NFC 15-100. Ne l'installez pas sous une prise de courant et respectez les distances minimales.

Que faire en cas d'odeur lors de la première utilisation ?

C'est normal. L'odeur (due à la cuisson des résidus de fabrication) disparaît après quelques minutes de fonctionnement. Aérez la pièce si nécessaire.

Comment activer la protection hors-gel ?

Placez le commutateur sur Conf. et tournez le bouton de thermostat sur la position * (étoile). La température sera maintenue entre 5 et 8°C pour éviter le gel.

Où trouver les références pour le SAV ?

La plaque signalétique se trouve en bas à droite de l'appareil (côté commande). Elle indique la référence complète, l'indice de fabrication et la puissance. Ces informations sont nécessaires pour toute demande de pièces ou garantie.

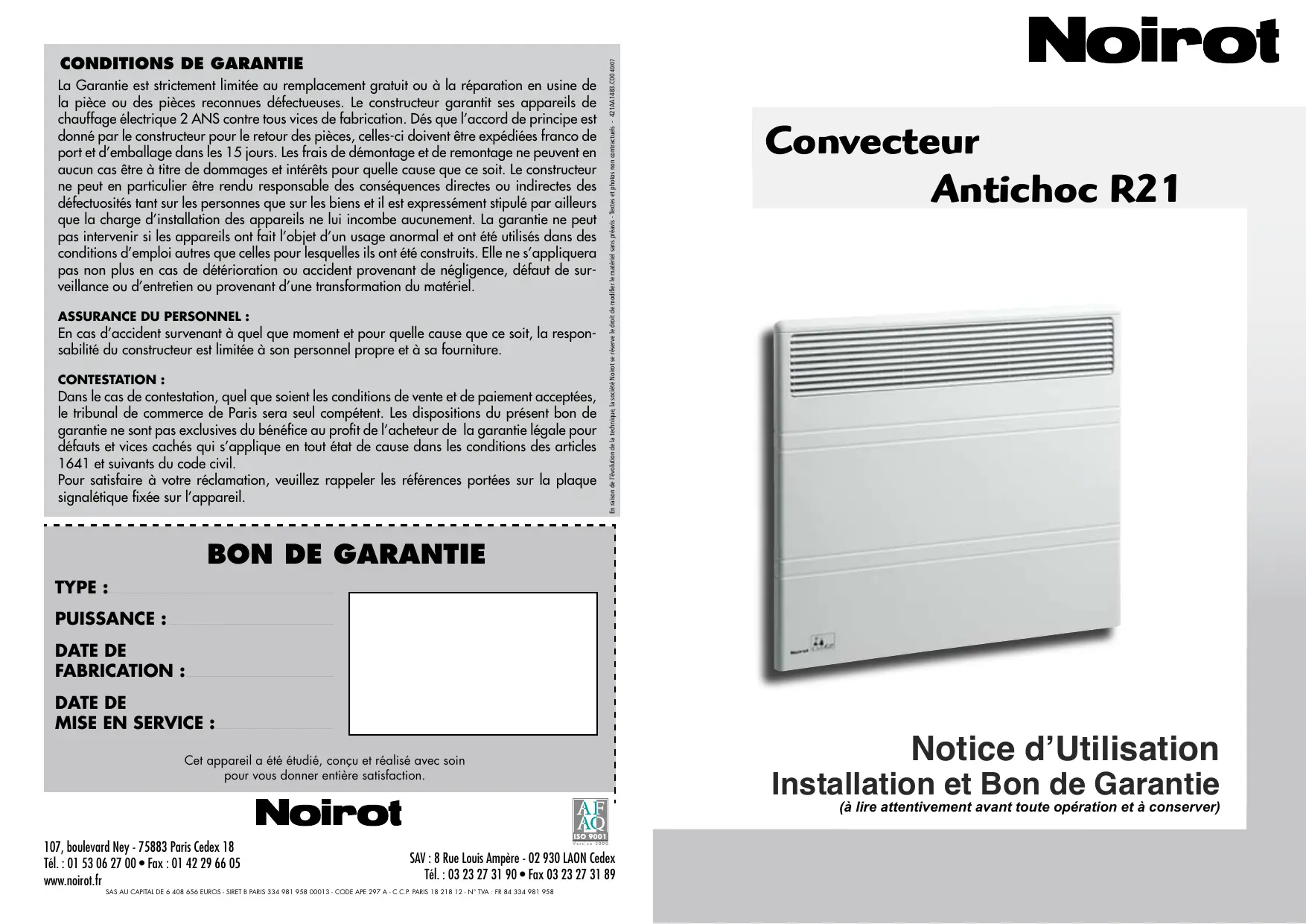

MODE D'EMPLOI ANTICHOC R21 NOIROT

La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retard des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent enaucun cas être à titre de dommages et intérêts pour qu'elle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipué par ailleurs que la charge d'installation des apparéils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant àquel que moment et pourquelle cause que ce soit, la responsabilité du constructeur est limite a son personnel propre et a sa fourniture.

CONTESTATION :

Dans le cas de contestation,quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults et vices cachés qui s'applique en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

BON DE GARANTIE

TYPE :

PUISSANCE :

DATE DE

FABRICATION :

DATE DE

MISE EN SERVICE :

Cet apparéil a été étudié, concu et réalisé avec soin

pour vous donner entière satisfaction.

Noirot

107, boulevard Ney - 75883 Paris Cedex 18

Tel.: [phone] • Fax: [phone]

www.noirot.fr

SAV:8 Rue Louis Ampere-02 930 LAON Cedex

Tel.: [phone] • Fax [phone]

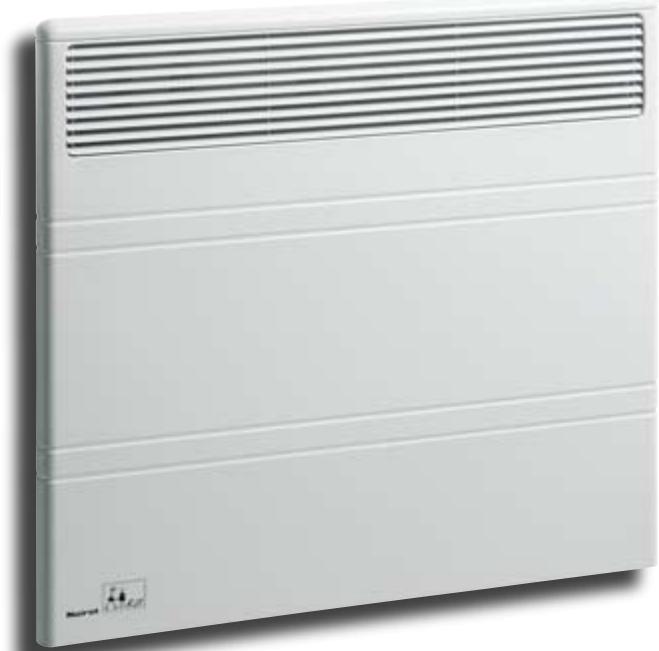

Convecteur

Antichoc R21

Notice d'Utilisation Installation et Bon de Garantie

(a lire attentivement avant toute opération et à conserver)

Noirot

AVANT PROPOS :

• Vous venez d'acquerir ce Convecteur Antichoc R21 de Noirot et nous vous remercions de ce choix, témignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

SOMMAIRE

1. • Caractéristiques page 3
2. • Recommendations de mise en place page 3
3. • Installation et fixation page 4
4. • Raccordement electrique page 5
5. • Comment utiliser votre apparéil
6. -Conseils/Entretien page9
7. • Aide aux diagnostics page 10
8. -Identification de votre(AP)appeil

IDENTIFICATION DE VOTRE APPAREIL

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

ELECTRICIDE performance

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l'Electricité) garantit les performances de ces apparèils qui respectent les normes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en vigueur.

Cat. C

Les apparèils portant cette estampille vous garantissant le niveau maximum de sécurité et de performance.

ELECTRICITE

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l'Electricité) garantit que ces apparèils respectent l'ensemble des normes de sécurité en vigueur.

L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité electromagnétique (CEM).

classle II

Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).

IP....

Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides

IK....

Indice de résistance aux chocs de l'enveloppe de l'appareil.

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

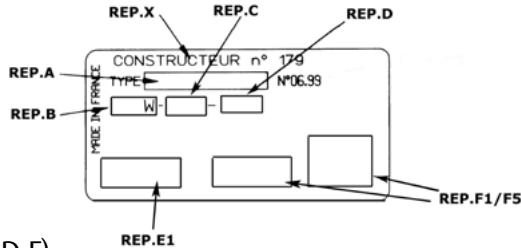

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
Sa puissance en Watt (rep. B).
■ Les certificates de conformités (rep. E-C-D-F).
N° du constructeur (rep X).

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	■ S'assurer que le tímoin d'état de fonction est allumé.	■ Burner le bouton de fonctions sur la position «Conf.»
	■ Le tímoin d'état de fonction est allumé, le tímoin de chauffe est étant.	■ Vérifier la valeur de la consigne.La température ambiente ne nécessite pas de chauffer.L'appareil est en ECO ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
	■ Levoyant de marche ne s'allume toujours pas.	■ S'assurer que les disjoncteurs d'installation sont enclenchés.
L'appareilchauffe tout le temps	■ Vérifier que le réglage de la temporäre rature n'a pas été modifié.Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et près d'un local non chauffé, ou dans un courant d'air.	■ Régler de nouveau la température.Fermer la porte,mettre le local enchauffe ou supprimer le courant d'air.
L'appareil ne suit pas les ordres deprogrammations	■ S'assurer de la bonne utilisation de la centrale de programmation.(Se reporter à son manuel d'utilisation)	■ Burner le bouton de fonctions sur la position «PROG»

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIEE

Références	Puisance (W)	Intensité (A)	Largeur (mm)	Hauteur (mm)	Epaisseur (mm)	Poids (kg)
007372.1.FP	500	2,2	545	608	100+33	7,5
007372.2.FP	750	3,3	680	608	100+33	9,2
007372.3.FP	1000	4,3	840	608	100+33	10,9
007372.5.FP	1500	6,5	1000	608	100+33	13,0
007372.7.FP	2000	8,7	1270	608	100+33	16,3

Appareil ^+ dosseret

2

RECOMMANDATIONS DE MISE EN PLACE

Cet apparéil de chauffage életrique direct est destiné à assu-rer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissant pas'être touchés par une personne se trouvant dans la baignoire ou dans la douche.

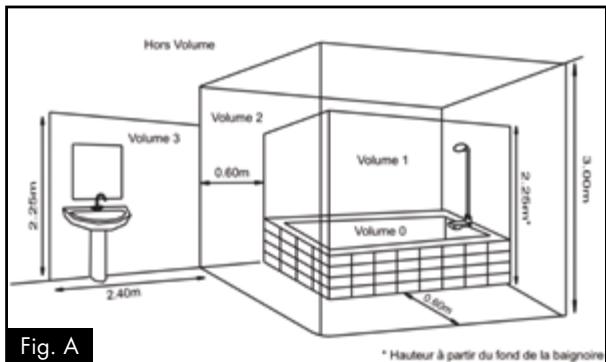

L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau.
L'appareil ne doit pas etre installe sous une prise de courant.

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

■ Si l'appareil est recouvert, il y a risque de surchauffe.
Le logo ci-dessus rappelle ce risque.
■ Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.
- Evitez d'inverter l'appareil dans un courant d'air susceptible de perturber sa régulation.

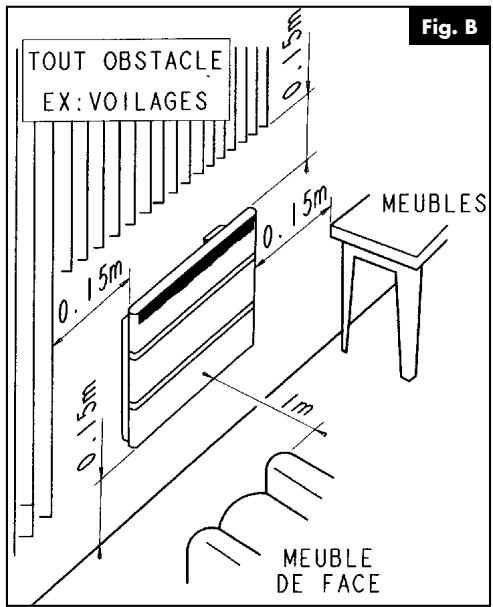

Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc...(Fig.B).

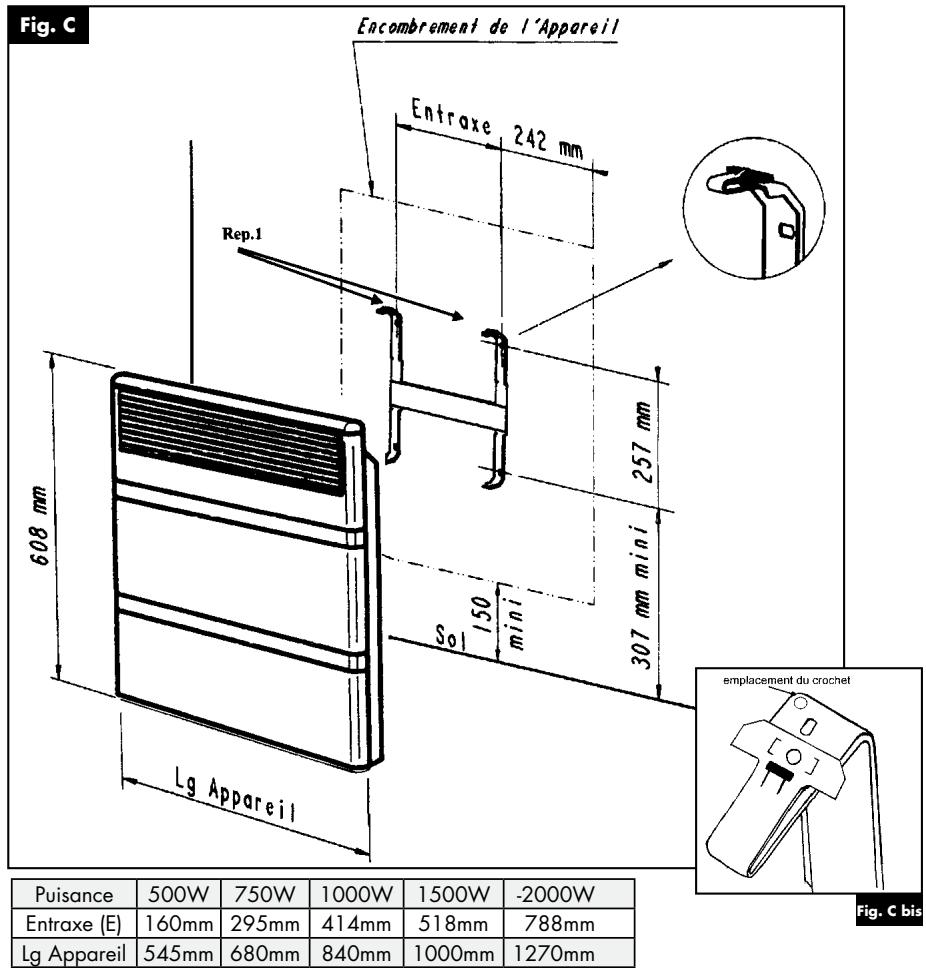

INSTALLATION ET FIXATION

Pour effectuer cette opération, oter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les 2 pattes (Rep. 1 Fig. C).

Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam.5,5mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hau-teur (Fig. C).

Nota : Deux chaninettes de suture rivetee sur le panneau arriere assu-rent le maintien de l'appareil au dosseret lors d'un mauvais enclipsage. Leurs fixations s'effectuent a l'aide du crochet sur le haut du dosseret. Fig. C bis.

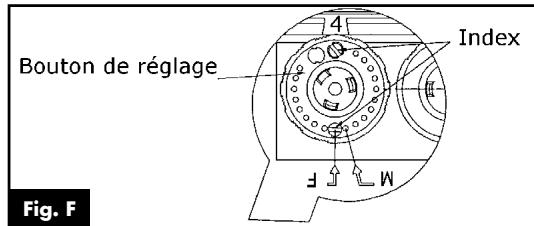

CHOIX D'UNE PLAGE DE TEMPERATURE :

• Les 2 index (Fig. F) situés sur la manette du thermostat sont des butées que l'on peut déplacer (après les avoir extraits de leur emplacement d'origine).

Pour obtenir le point Maxi. d'une plage de température par limitation de la rotation (exemple : de la position 0 à 7 du bouton de réglage du thermostat), placer l'index dans le trou face au repère M Fig.F.

Pour obtenir une température fixe préalablement régée (exemple : la position 7 du bouton de réglage du thermostat), placer l'index dans le trou face au F Fig.F.

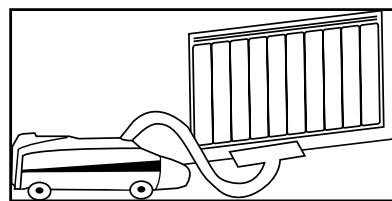

CONSEILS - ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, alcohol,...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DÉTERIORER LE REVÊTEMENT EPOXY.

Recommendations et conseils

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Veillez à ne rien introduire dans l'appareil.

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur: Le délestage étant prioritaire, il est possible que l'appareil neCHAFFE pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dés rétablissement d'une consommation normale, l'appareil se remettra enCHAFFE.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz .

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

■ REGLAGE DES FONCTIONS POUR UN MAXIMUM D'ECONOMIE :

· 1er Cas : VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf. La température obtenue est celle régée initialement. Au besoin, affinez cette température à l'aide d'un thermomètre.
· 2ème Cas : VOUS N'ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de fonctions sur Eco. Cette position économique provoque un abaisissement de la température de la piece de -3,5°C environ.
- 3ème Cas : HORS GEL POUR UNE ABSENCE DE LONGUE DUREE. La piece n'est pas utilisée (chambre d'amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions (Rep. A Fig. E) sur Conf. et le bouton de réglage du thermostat sur * (Rep. C Fig. E) :

La température de la piece est maintainue entre 5 et 8^ pour obtenir un maximum d'économie sans risque de gel (tuyauterie de la cuisine ou de la salle de bains protégée ; pas de condensation).

Utilisation du mode 6 ordres par fil pilote.

Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors -Gel, et Arrêtchauffage (voir tableau du chapitre - 4).

• Conf.-1 provoque un abaisissement de la température de -1°C par rapport à la position Confort.
• Conf.-2 provoque un abaisissement de la température de -2°C par rapport à la position Confort.

REMARQUES :

• Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l'intermédiaire d'une Centrale de Programmation réalisant de la gestion tarifique avec les contrats du type TEMPO d'EDF.
• Notre apparéil étant équipé d'un thermostatlectronique 6 ordres : les changements commandés par le gestionnaire et le programmeur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.

■ Usage exceptionnel : Dérogation d'un apparéil de sa programmation

■ NOTE : Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire; il est possible que l'appareil nechauffe pas, le commutateur étant sur PROG. Dès disparition du signal de délestage, l'appareil se remettra enchauffe.

RACCORDEMENT ELECTRIQUE

L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Vérifier le serrage correct des fils dans les bornes de la boîte de r'accordement mural.

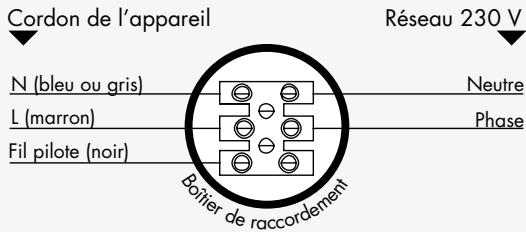

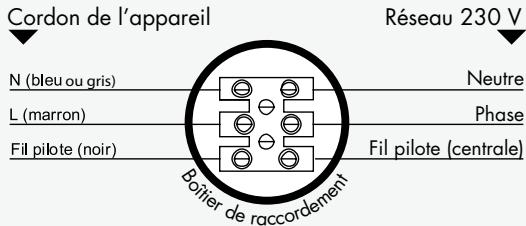

Scheme de raccordement

AVEC UTILISATION DU FIL PILOT

SANS UTILISATION DU FIL PIOTE

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉE.

RESPECTER LE SENS DE BRANCHEMENT :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOTE

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT /JAUNE.

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesures par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3sMM-297s	230 Volts/3s
Conf. -2°C	7sMM-293s	230 Volts/7s

COMMENT UTILISER VOTRE APPAREIL

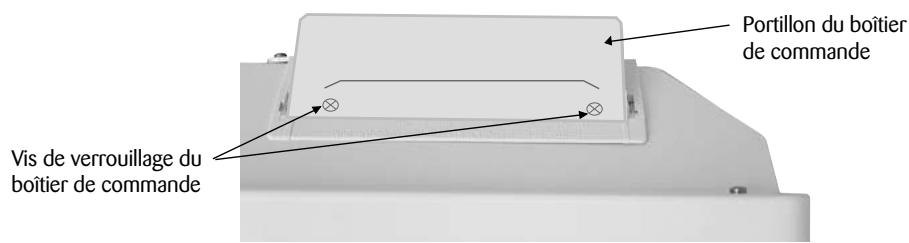

■ ACCESSIBILITYAU COMMANDDE LAPPAREIL (Fig. D) :

Pour acceder aux organes de commande de l'appareil, oter (à l'aide de l'embout de vis torx fourni) les 2 vis inviolables. Puis,steroler complètement le portillon du boitier de commande.

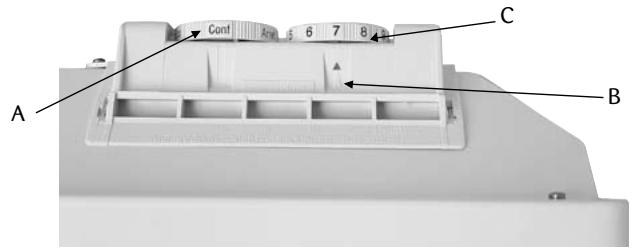

■LE BOITIER DE COMMANDE COMPREND (Fig. E) :

• 1 fémoin de chauffe de l'appareil (Rep. B).
• 1 bouton de réglage de la température CONFORT (Rep. C).
• 1 commutateur (Rep. A.) 4 fonctions PROG / ARRET CHAUFFAGE / CONF / ECO.

■ LE COMMUTATEUR VOUS PERMET DE SELECTIONNER 4 FONCTIONS (Rep.A) :

• CONF.: Maintient la température Confort régée par le bouton de réglage du thermostat
• ECO.: Maintient la pierce à la tempéature Economique.
• PROG.: Permet de receivevoir des ordres de fonctionnement programmés.
• ARRET CHAUFFAGE: Arrête la fonction chauffage de l'appareil.

Note : La régulation électronique de cet apparéil a été consçue pour vous donner le maximum d'économie.

■ REGLAGE DE LA TEMPERATURE CONFORT :

• Le réglage de la température ambiente s'effectue entre les graduations 1 et 9.
• Fermer les portes de communication de la pierce,mettre le commutateur de fonctions (Rep.A Fig.E) sur Conf. etmettre le bouton de reglage (Rep.C Fig.E) sur 5.Levoyant s'allume (Rep.B Fig.E).Attendre quelques heures pour que la temperature se soit stabilisée à la valeur souhaitation.
• Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d'un quart de point avec le bouton de réglage.
• Attendre de nouveau quelques heures pour vérifier la valeur de la température de comport.
