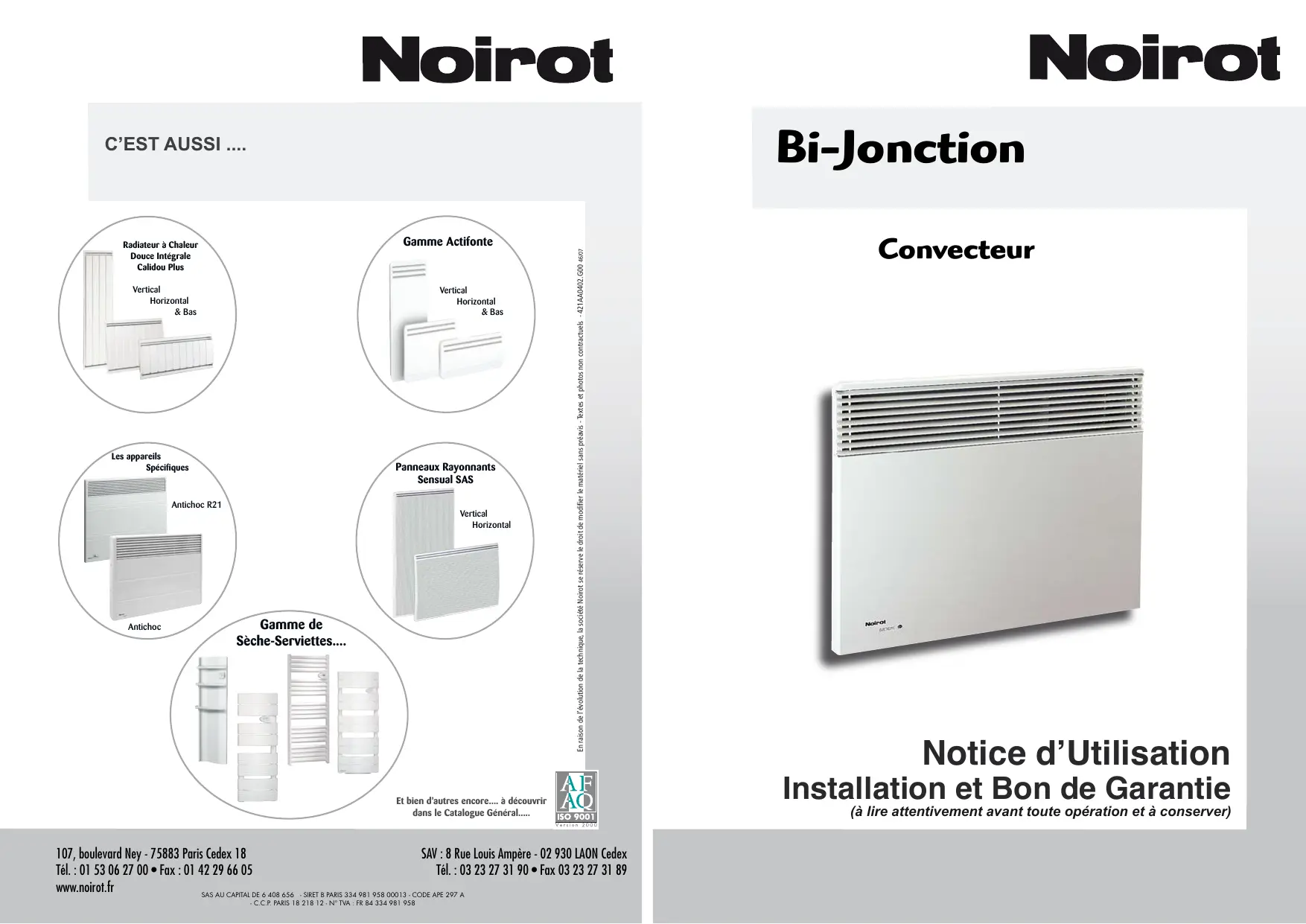

MODE D'EMPLOI BI-JONCTION NOIROT
Notice d'Utilisation Installation et Bon de Garantie
(aIire attentivement avant toute opération et a conserver)
Noirot
AVANT PROPOS :
- Vous venez d'acquérir ce convecteur Bi-jonction de Noirot et nous vous remercions de cechioix, témoignant ainsi de votre confiance.
- Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
- Il est recommendé de conserver cette notice, même après installation de votre apparéil.
SOMMAIRE
-
-
- Recommendations de mise en place page 4
-
- Installation et fixation page 5
-
- Raccordement electrique page 6
-
- Comment utiliser votre appareil
- -Conseils/Entretien page8
-
- Aide aux diagnostics page 9
-
- Identification de votre(APpeuil page 10
- LES COMMANDES COMPRENNENT :
Un thermostat d'ambiance électronique programmable sur Conf., Eco., H.gel. ou Arrêt Chauffage par fil pilote.
1 Bouton de réglage du thermostat qui peut être verrouillé sur position fixe ou une plage de température Min. Max.
Système DB1 : Pilotage du collectif par un poste central de régulation.
Système DB3 : Pilotage simultané du collectif et de l'individual.
Système DB4 : Pilotage simultané du collectif et de l'individual, le collectif assurant une température de base.
| Références | Puissance (W) | Intensité (A) | Largeur (mm) | Hauteur (mm) | Epaisseur (mm) | Poids (kg) |
| 7441 SYSTEME DB1 / 7443 SYSTEME DB3 / 7444 SYSTEME DB4 |
| 7441 / 7443 / 7444 | 750 | 3,3 | 580 | 440 | 30+50 | 5,9 |
| 7441 / 7443 / 7444 | 1000 | 4,3 | 660 | 440 | 30+50 | 6,4 |
| 7441 / 7443 / 7444 | 1250 | 5,4 | 740 | 440 | 30+50 | 7,0 |
| 7441 / 7443 / 7444 | 1500 | 6,5 | 740 | 440 | 30+50 | 7,0 |
| 7441 / 7443 / 7444 | 1750 | 7,6 | 900 | 440 | 30+50 | 8,0 |
| 7441 / 7443 / 7444 | 2000 | 8,7 | 900 | 440 | 30+50 | 8,0 |
| 7441 / 7443 / 7444 | 2500 | 10,9 | 1060 | 440 | 30+50 | 9,4 |
RECOMMANDATIONS DE MISE EN PLACE
Cet appeareil de chauffage electrique est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puisent pas été touchés par une personne se trouvant dans la baignoire ou dans la douche.
Installation des appareils
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

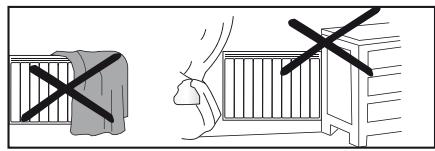

IMPORTANT: NE PAS COUVRIR L'APPAREIL

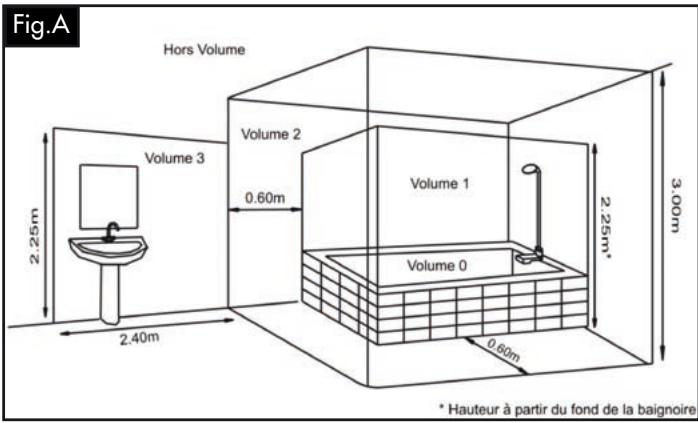

L'appareil ne peut etre installe que dans le volume 3 ou hors volume dans les salles d'eau.
L'appareil ne doit pas etre installe sous une prise de courant.
Si l'appareil est recouvert, il y a risque de surchauffe.
Le logo ci-dessus rappelle ce risque.
■ Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.
- Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

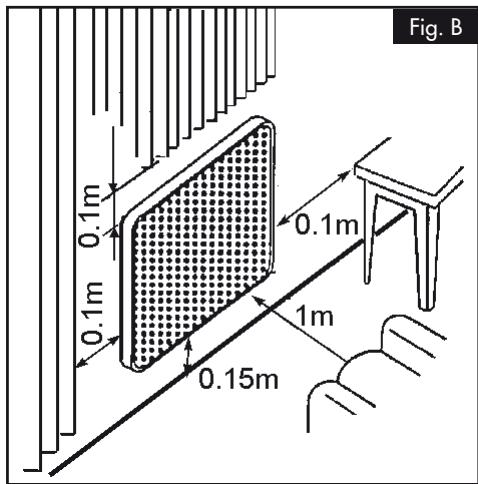

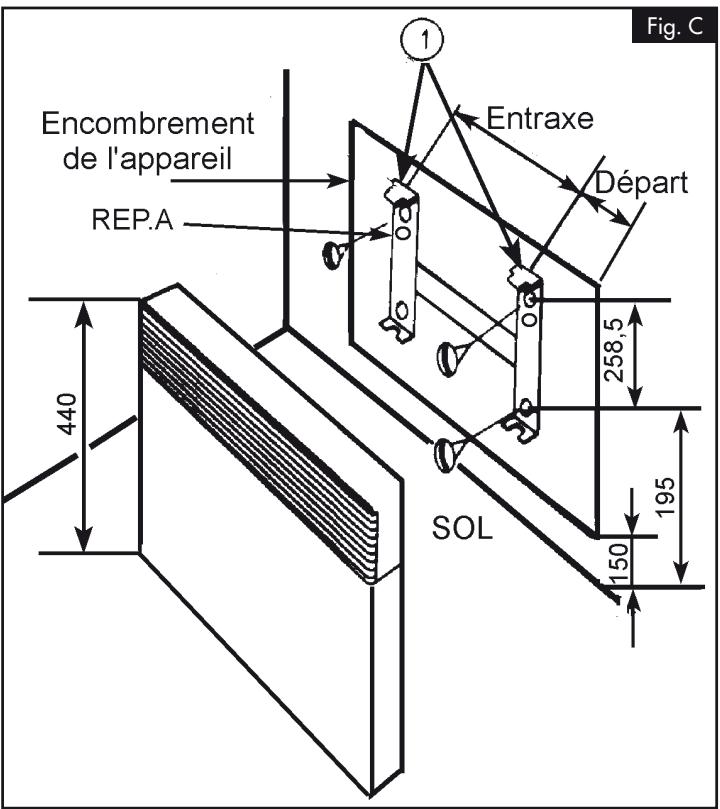

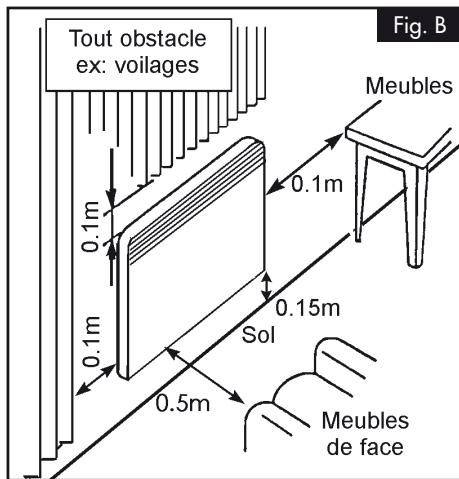

■ Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc...(Fig.B).
Pour effectuer cette opération, ōter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les 2 pattes Rep.1 Fig. C. Mentre en place les cales de condemnation et faire coulisser selon flèche Rep.1 Fig. C1. Fixer le dosseret sur la paroi à l'aide de 4 vis (diam.5,5mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur FIG.B.
Pour facilitier l'obtention de la cote minimale de 150 mm (bas de l'appreil par rapport au sol) il suffit de placer le dosse-ret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux trous centraux Rep.A Fig. C la position des trous de perçages inférieurs.
| APPAREILS | LG APP. | DEPART | ENTRAXE |
| 750W | 580mm | 204mm | 248mm |
| 1000W | 660mm | 212mm | 320mm |
| 1250W | 740mm | 207mm | 405mm |
| 1500W | 740mm | 207mm | 405mm |
| 1750W | 900mm | 237mm | 535mm |
| 2000W | 900mm | 237mm | 535mm |
| 2500W | 1060mm | 215mm | 535mm |

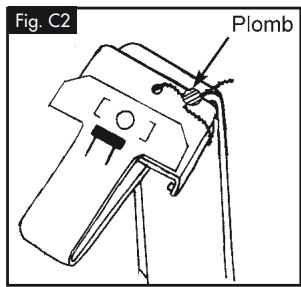

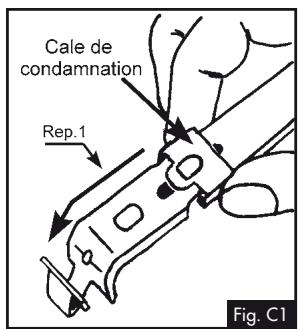

PLOMBAGE :
Le plombage s'effectue après avoir fixé l'appareil sur son dosseret.
Aligner le trou de chaque cale de condamnation avec celui de chaque montant voir Fig. C2 puismettre en place les plombs (fournis dans le sachet plastique).
Serrer les plombs puis sertir à l'aide d'une pince afin de condamner le décrochage de l'appareil.
4
RACCORDEMENT ELECTRIQUE
L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
■ Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.
Cet appeareil etant de classe I, le raccordement du fil jaune/vert de chaque cable d'alimentation à la borne de terre est obligatoire.
RESPECTER LE SENS DE BRANCHEMENT :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FILPILOTE
JAUNE/VERT = TERRE
Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.
Si le fil noir n'est pas utilisé, le raccorder à une borne libre de toute connexion.
- Circuit Individuel : Câble d'alimentation (4X1mm² HO5 VVF) monté d'origine.
- Circuit Collectif : Câble d'alimentation (3X1mm² HO5 VVF) monté d'origine.
NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.
| Mode | Signal à transmettre | Mesure par rapport au neutre |
| Confort | — | 0 Volt |
| Eco | — | 230 Volts |
| Hors-gel | — | 115 Volts négatif |
| Arrêtchauffage | — | 115 Volts positif |
Sur le dessus de l'appareil, côté droit, se trouvent le bouton Marche /Arrêt Chauffage (Rep. A Fig. D) et celui du thermostat d'ambiance (rep.C Fig. D). Le bouton M/A met l'appareil en service lorsqu'il est sur la position M.
Le thermostat électronique d'ambiance permet de maintainir avec précision (à 1/10e de dégré près) une température constante dans le local. Un voyant lumineux permet la visualisation des cycles de chauffe de l'appareil (Rep. B Fig. D).
- REGLAGE DE LA TEMPERATURE

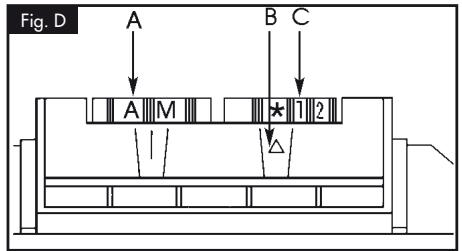

Tournier le bouton du thermostat (Rep. C Fig. D) jusqu'au niveau souhaité (confort entre 6 et 8), dés que la température est atteinte, le voyant (Rep. B Fig. D) s'allume et s'éteint selon les cycles de chauffe.
Le réglage est à affiner d'une pierce à l'autre selon la puissance du radiateur, les caractéristiques de la pierce et l'appréciation personnelle du comport par l'occupant.
Si on désire tenir un local à l'abri du gel, en cas d'inoccupation par exemple, placer le bouton de thermostat sur * en laissant l'interrupteur sur M.

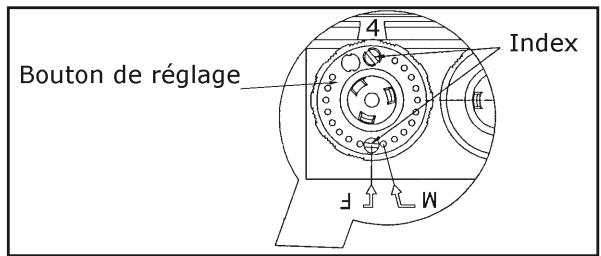

CHOIX D'UNE PLAGE DE TEMPERATURE
- Les 2 index situés sur la manette du thermostat sont des butées que l'on peut déplacer (après les avoir extraits de leur emplacement d'origine). Pour obtenir le point Max. d'une plage de température par limitation de la rotation, placer l'in dex dans le trou face au M.
Pour obtenir une température fixe préalablement régée placer l'index dans le trou face au F.

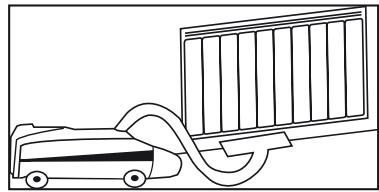

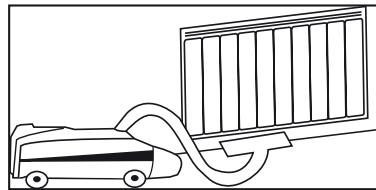

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, alcohol,...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉE.
Recommendations et conseils
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Veiliez à ne rien introduire dans l'appareil.
Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.
Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz .
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DÉTERIORER LE REVÊTEMENT EPOXY.
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE
| NATURE | VERIFICATION | ACTION |
| L'appareil nechauffe pas | ■ S'assurer que le bouton Marche/Arrêt chauffage est sur la position M. | ■ Mettre le bouton Marche/Arrêt chaufage sur la position M. |
| ■ Le tímein de chauffe est étéint. | ■ Vérifier le niveau de la consigne.■ La température ambiente ne nécessite pas de chauffer.■ L'appareil est en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil. |
| ■ Le tímein de chauffe ne s'alume toujours pas. | ■ S'assurer que les disjoncteurs d'installation sont enclenchés. |
| L'appareilchauffe tout le temps | ■ Vérifier que le réglage de la température n'a pas été modifié.■ Vérifier que l'appareil n'est pas situé près d'une portouverte ou/et près d'un local non chauffé, ou dans un courant d'air. | ■ Régler de nouveau la température.■ Fermer la porte,mettre le local enchauffe ou supprimer le courant d'air. |
| L'appareil ne suitpas les ordres deprogrammations | ■ S'assurer de la bonne utilisa-tion de la centrale de pro-grammation. | ■ Se reporter à son manuel d'utilisa-tion. |
IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.
| ELECTRICIDE performance | Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit les performances de ces apparciels qui respectent lesnormes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité enviqueur. |
| Cat. C | Les apparciels portant cette estampille vous garantissent le niveau maximum de sécurité et de performance. |
| NF ELECTRICIDE | Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit que ces apparciels respectent l'ensemble des normesde sécurité en viqueur. |
| CE | L'apposition de cette marque par le fabricant garantit que l'appareil respecte lesdirectives communautaires européennes de sécurité (directive basse tension- dbt)et compatibilité electromagnétique (CEM). |
| classé II | Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit doncpas être raccordé au conducteur de protection (fil de terre). |
| IP.... | Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corpssolides et liquides |
| IK.... | Indice de résistance aux chocs de l'enveloppe de l'appareil. |
LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

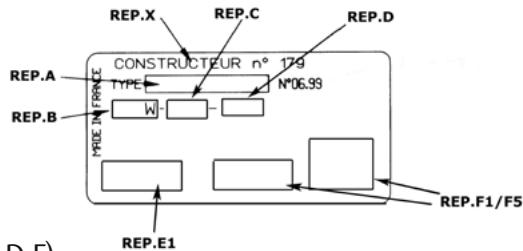

L'étiquette signalétique est place en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.
Elle est composée de :
La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
Sa puissance en Watt (rep. B).
Les certificats de conformités (rep. E-C-D-F).
N° du constructeur (rep X).
La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent enaucun cas être à titre de dommages et intérêts pour qu'elle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipué par ailleurs que la charge d'installation des apparéils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détériération ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.
ASSURANCE DU PERSONNEL :
En cas d'accident survenant àquel que moment et pour qu'elle cause que ce soit, la responsabilité du constructeur est limite a son personnel propre et a sa fourniture
CONTESTATION :
Dans le cas de contestation,quel que soient les conditions de vente et de paiement acceptées,le tribunal de commerce de Paris sera seul compétent.Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de I'acheteur de la garantie legale pour defaults et vices cachés qui s'applique en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
BON DE GARANTIE
TYPE :
PUISSANCE :
DATE DE
FABRICATION :
DATE DE
MISE EN SERVICE :
Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
C'EST AUSSI ....
Et bien d'autres encore.... à découvert dans le Catalogue Général.....
107, boulevard Ney - 75883 Paris Cedex 18 Tél.: 01 53 06 27 00 • Fax: 01 42 29 66 05
www.noirot.fr
SAV:8 Rue Louis Ampere-02 930 LAON Cedex
Tel.: 03 23 27 31 90 • Fax 03 23 27 31 89
Bi-Jonction

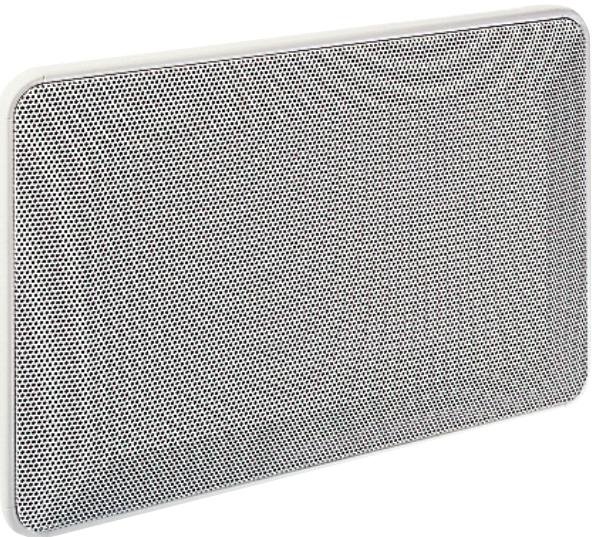

Panneau Rayonnant
Notice d'Utilisation Installation et Bon de Garantie
(a lire attentivement avant toute opération et à conserver)
Noirot
AVANT PROPOS :
- Vous venez d'acquerir ce panneau rayonnant Bi-jonction de Noirot et nous vous remercions de cechioix, temoignant ainsi de votre confiance.
- Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
- Il est recommendé de conserver cette notice, même après installation de votre apparéil.
SOMMAIRE
-
-
- Recommendations de mise en place page 4
-
-
- Raccordement electrique page 6
-
- Comment utiliser votre apparéil
- -Conseils/Entretien page8
-
-
- Identification de votre(AP)appeil
- LES COMMANDES COMPRENNT :
Un thermostat d'ambiance électronique programmable sur Conf., Eco., H.gel. ou Arrêt Chauffage par fil pilote.
1 Bouton de réglage du thermostat qui peut être verrouillé sur position fixe ou une plaje de température Min. Max.
Système DB1 :
Pilotage du collectif par un poste central de régulation.
Système DB4 :
Pilotage du collectif et de l'individual par le thermostat d'ambiance.
| Références | Puisance (W) | Intensité (A) | Largeur (mm) | Hauteur (mm) | Epaisleur (mm) | Poids (kg) |
| SYSTEME DB1 | | | | | | |
| 7461.3 | 1000 | 4,3 | 650 | 435 | 117 | 5,3 |
| 7461.5 | 1500 | 6,5 | 860 | 435 | 117 | 7,2 |
| 7461.7 | 2000 | 8,7 | 1070 | 435 | 117 | 9,0 |
| SYSTEME DB4 | | | | | | |
| 7464.3 | 1000 | 4,3 | 650 | 435 | 117 | 5,3 |
| 7464.5 | 1500 | 6,5 | 860 | 435 | 117 | 7,2 |
| 7464.7 | 2000 | 8,7 | 1070 | 435 | 117 | 9,0 |
RECOMMANDATIONS DE MISE EN PLACE
Cet appeareil de chauffage electrique est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puisent pas été touchés par une personne se trouvant dans la baignoire ou dans la douche.
Installation des appareils
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
IMPORTANT: NE PAS COUVRIR L'APPAREIL
L'appareil ne peut etre installe que dans le volume 3 ou hors volume dans les salles d'eau.
L'appareil ne doit pas etre instalé sous une prise de courant.
Si l'appareil est recouvert, il y a risque de surchauffe.
Le logo ci-dessus rappelle ce risque.
■ Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.
- Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

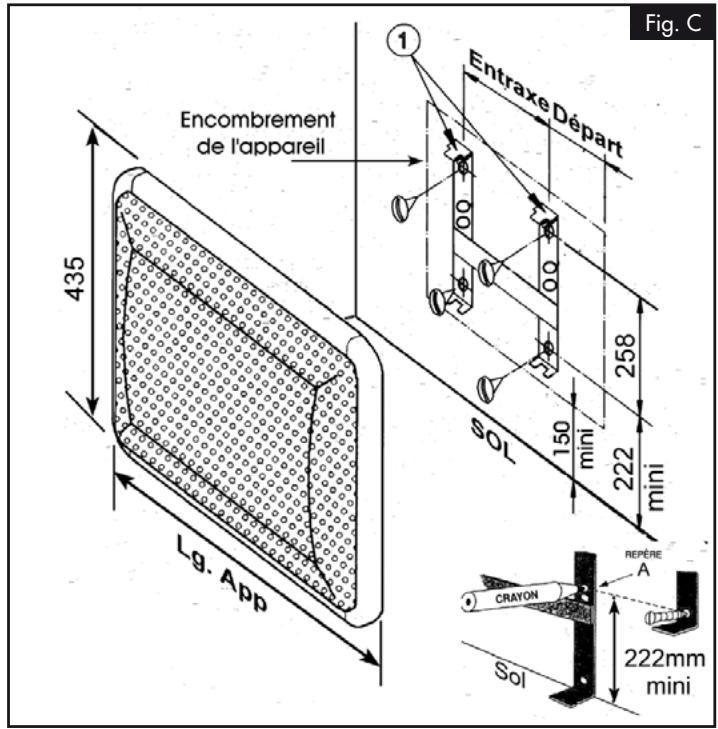

■ Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc...(Fig.B).
Pour effectuer cette opération, ōter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les 2 pattes Rep.1 Fig. C. Mettre en place les cales de condamnation et faire coulissen selon flèche Rep.1 Fig. C1. Fixer le dosseret sur la paroi à l'aide de 4 vis (diam.5,5mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur FIG.B.
Pour facilitier l'obtention de la cote minimale de 150 mm (bas de l'appreil par rapport au sol) il suffit de placer le dosse-ret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux trous centraux Rep.A Fig. C la position des trous de percages inférieurs.
| APPAREILS | LG APP. | DEPART | ENTRAXE |
| 1000W | 650mm | 112mm | 405mm |
| 1500W | 860mm | 295mm | 405mm |
| 2000W | 1070mm | 295mm | 535mm |

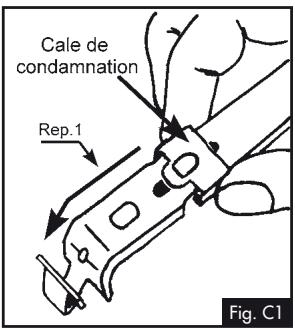

PLOMBAGE :
Le plombage s'effectue après avoir fixé l'appareil sur son dosseret.
Aligner le trou de chaque cale de condemnation avec celui de chaque montant voir Fig. C2 puismettre en place les plombs (fournis dans le sachet plastique).
Serrer les plombs puis sertir à l'aide d'une pince afin de condamner le décrochage de l'appareil.
4
RACCORDEMENT ELECTRIQUE
L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Vérifier le serrage correct des fils dans les bornes de la boîte de r'accordement mural.
Cet appeareil etant de classe I, le raccordement du fil jaune/vert de chaque cable d'alimentation à la borne de terre est obligatoire.
RESPECTER LE SENS DE BRANCHEMENT :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FILPIOTE
JAUNE/VERT = TERRE
Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.
Si le fil noir n'est pas utilisé, le raccorder à une borne libre de toute connexion.
- Circuit Individuel : Câble d'alimentation (4X1mm² HO5 VVF) monté d'origine.
- Circuit Collectif : Câble d'alimentation (3X1mm² HO5 VVF) monté d'origine.
NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.
| Mode | Signal à transmettre | Mesure par rapport au neutre |
| Confort | — | 0 Volt |
| Eco | — | 230 Volts |
| Hors-gel | — | 115 Volts négatif |
| Arrêtchauffage | — | 115 Volts positif |
Sur le dessus de l'appareil, côté droit, se trouvent le bouton Marche /Arrêt Chauffage (Rep. A Fig. D) et celui du thermostat d'ambiance (rep.C Fig. D). Le bouton M/A met l'appareil en service lorsqu'il est sur la position M.
Le thermostat électronique d'ambiance permet de maintainir avec précision (à 1/10e de dégré près) une température constante dans le local. Un voyant lumineux permet la visualisation des cycles de chauffe de l'appareil (Rep. B Fig. D).
- REGLAGE DE LA TEMPERATURE
Tournier le bouton du thermostat (Rep. C Fig. D) jusqu'au niveau souhaité (confort entre 6 et 8), dés que la température est atteinte, levoyant (Rep. B Fig. D) s'allume et s'éteint selon les cycles de chauffe.
Le réglage est à affiner d'une pierce à l'autre selon la puissance du radiateur, les caractéristiques de la pierce et l'appréciation personnelle du comport par l'occupant.
Si on désire tener un local à l'abri du gel, en cas d'inoccupation par exemple, placer le bouton de thermostat sur * en laissant l'interrupteur sur M.
CHOIX D'UNE PLAGE DE TEMPERATURE
- Les 2 index situés sur la manette du thermostat sont des butées que l'on peut déplacer (après les avoir extraits de leur emplacement d'origine). Pour obtenir le point Max. d'une plage de température par limitation de la rotation, placer l'in-dex dans le trou face au M.
Pour obtenir une température fixe préalablement régée placer l'index dans le trou face au F.
Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilizez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, alcohol,...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉE.
Recommendations et conseils
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Veillez à ne rien introduire dans l'appareil.
Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.
Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Des rétablissement d'une consommation normale, l'applaire se remettra en chauffe.
Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz .
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inté médiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DÉTERIORER LE REVÊTEMENT EPOXY.
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE
| NATURE | VERIFICATION | ACTION |
| L'appareil nechauffe pas | ■ S'assurer que le bouton Marche/Arrêt chauffage est sur la position M. | ■ Mettre le bouton Marche/Arrêt chaufage sur la position M. |
| ■ Le tímein de chauffe est étéint. | ■ Vérifier le niveau de la consigne.■ La température ambiente ne nécessite pas de chauffer.■ L'appareil est en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil. |
| ■ Le tímein de chauffe ne s'alume toujours pas. | ■ S'assurer que les disjoncteurs d'installation sont enclenchés. |
| L'appareilchauffe tout le temps | ■ Vérifier que le réglage de la température n'a pas été modifié.■ Vérifier que l'appareil n'est pas situé près d'une portouverte ou/et près d'un local non chauffé, ou dans un courant d'air. | ■ Régler de nouveau la température.■ Fermer la porte,mettre le local enchauffe ou supprimer le courant d'air. |
| L'appareil ne suitpas les ordres deprogrammations | ■ S'assurer de la bonne utilisa-tion de la centrale de pro-grammation. | ■ Se reporter à son manuel d'utilisa-tion. |
IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.
| ELECTRICIDE performance | Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit les performances de ces apparciels qui respectent lesnormes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité enviqueur. |
| Cat. C | Les apparciels portant cette estampille vous garantissent le niveau maximum de sécurité et de performance. |
| NF ELECTRICIDE | Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit que ces apparciels respectent l'ensemble des normesde sécurité en viqueur. |
| CE | L'apposition de cette marque par le fabricant garantit que l'appareil respecte lesdirectives communautaires européennes de sécurité (directive basse tension- dbt)et compatibilité electromagnétique (CEM). |
| classé II | Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit doncpas être raccordé au conducteur de protection (fil de terre). |
| IP.... | Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corpssolides et liquides |
| IK.... | Indice de résistance aux chocs de l'enveloppe de l'appareil. |
LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.
L'étiquette signalétique est place en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.
Elle est composée de :
La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
Sa puissance en Watt (rep. B).
Les certificats de conformités (rep. E-C-D-F).
N° du constructeur (rep X).
La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pieces reconnues défectueuses. Le constructeur garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le return des pieces, celles-ci doivent être expédées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent enaucun cas être à titre de dommages et intérêts pour qu'elle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des apparéils ne lui incombe aucunement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de néligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.
ASSURANCE DU PERSONNEL :
En cas d'accident survenant àquel que moment et pour qu'elle cause que ce soit, la responsabilité du constructeur est limite a son personnel propre et sa fourniture
CONTESTATION :
Dans le cas de contestation,quel que soient les conditions de vente et de paiement acceptées,le tribunal de commerce de Paris sera seul compétent.Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie legale pour defaults et vices cachés qui s'applique en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
BON DE GARANTIE
TYPE :
PUISSANCE :
DATE DE
FABRICATION :
DATE DE
MISE EN SERVICE :
Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
C'EST AUSSI ....
Et bien d'autres encore.... à découvert dans le Catalogue Général.....
Notice Facile
