Type de produit	Lecteur CD
Caractéristiques techniques principales	Lecture de CD audio, compatibilité avec CD-R/RW, prise en charge des formats audio numériques
Alimentation électrique	AC 230V, 50Hz
Dimensions approximatives	215 mm x 70 mm x 300 mm
Poids	2,3 kg
Compatibilités	Compatible avec les systèmes audio ONKYO et autres systèmes audio standard
Fonctions principales	Lecture aléatoire, répétition, programmation des pistes
Entretien et nettoyage	Utiliser un chiffon doux pour nettoyer l'extérieur, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente ONKYO
Sécurité	Ne pas exposer à l'humidité, éloigner des sources de chaleur, utiliser uniquement avec l'alimentation spécifiée
Informations générales utiles	Vérifier la compatibilité avec vos autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - C-1VL ONKYO

Comment connecter mon ONKYO C-1VL à mon système audio ?

Utilisez les câbles RCA pour connecter la sortie audio du C-1VL à l'entrée de votre amplificateur ou de vos enceintes.

Que faire si mon ONKYO C-1VL ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le fusible interne n'est pas grillé.

Comment régler le volume sur mon ONKYO C-1VL ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour augmenter ou diminuer le volume.

Mon ONKYO C-1VL émet un bruit de fond, que faire ?

Vérifiez les connexions des câbles audio pour vous assurer qu'ils sont bien branchés. Évitez les interférences en éloignant les câbles des sources d'alimentation.

Comment mettre à jour le firmware de mon ONKYO C-1VL ?

Visitez le site web d'ONKYO pour télécharger la dernière version du firmware, puis suivez les instructions fournies pour procéder à la mise à jour.

Que faire si l'écran de mon ONKYO C-1VL ne s'allume pas ?

Assurez-vous que l'appareil est sous tension et vérifiez si le contraste de l'écran est réglé correctement. Si le problème persiste, contactez le support technique.

Le lecteur de CD de mon ONKYO C-1VL ne lit pas les disques, que faire ?

Vérifiez que le disque est propre et en bon état. Essayez d'autres disques pour déterminer si le problème vient du lecteur ou du disque.

Comment nettoyer mon ONKYO C-1VL ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour le nettoyage des composants internes, il est recommandé de faire appel à un professionnel.

Mon ONKYO C-1VL ne reconnaît pas ma clé USB, que faire ?

Assurez-vous que la clé USB est formatée en FAT32 et qu'elle contient des fichiers audio compatibles (MP3, WAV, etc.).

Comment régler les paramètres audio sur mon ONKYO C-1VL ?

Accédez au menu des paramètres audio via le panneau de contrôle et ajustez les réglages selon vos préférences.

Où puis-je trouver le manuel d'utilisation de mon ONKYO C-1VL ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'ONKYO dans la section de support ou téléchargement.

MODE D'EMPLOI C-1VL ONKYO

Manuel d'instructions

Merci d'avoir choisi ce lecteur de CD Onkyo. Veuillez lire ce manuel attentivement avant de raccorder et de brancher l'appareil.

Respectez les instructions du présent manuel afin de pouvoir profiter pleinement des performances de votre nouveau lecteur de CD et de découvrir un plaisir d'écoute incomparable.

Veuillez conserver ce manuel pour un usage ultérieur.

Fonctionnement Fr-12

Recherche des pannes Fr-17

Caractéristiques techniques Fr-18

Un symbole d'éclair fléché le fait que certains organes internes non isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

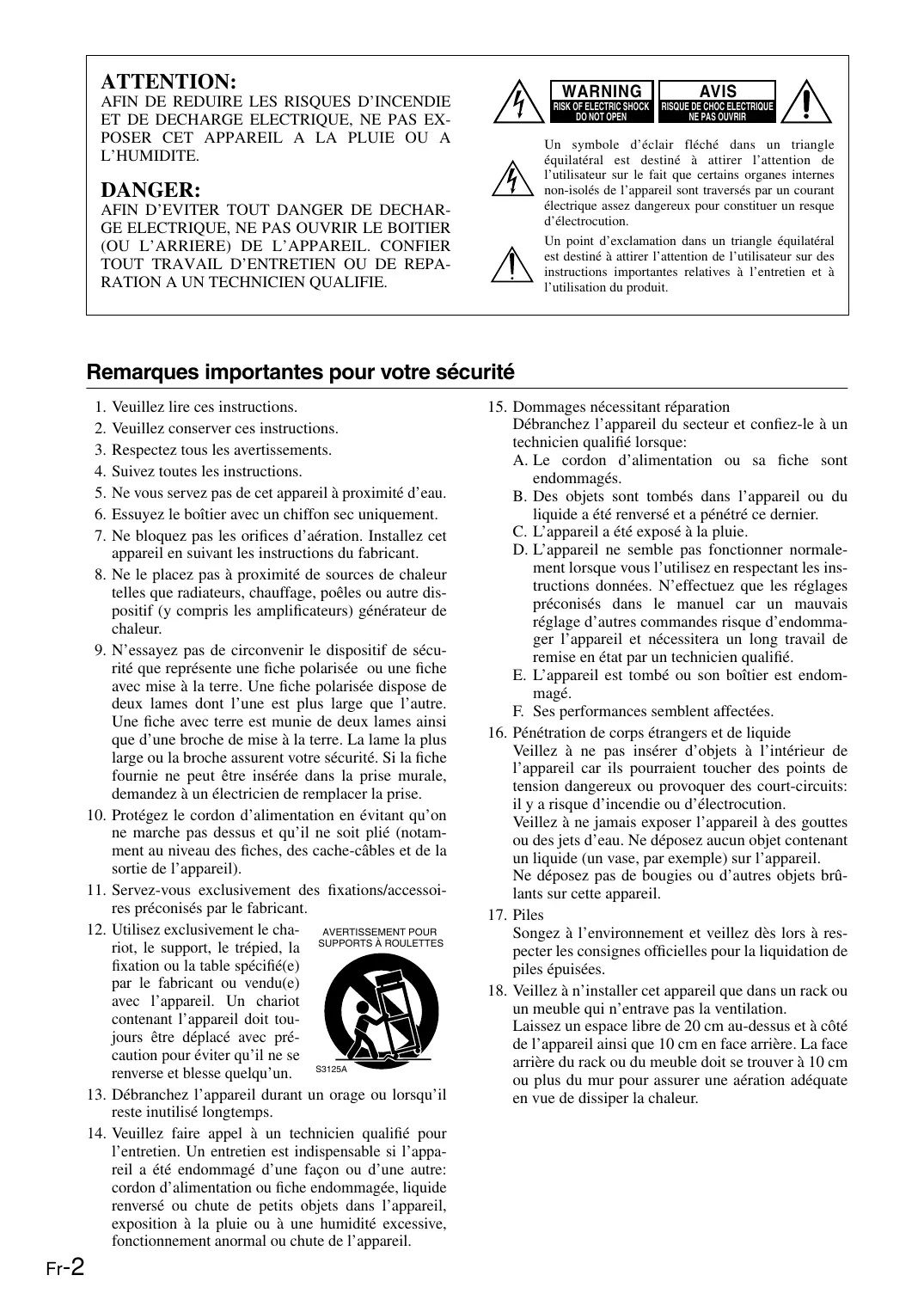

Remarques importantes pour votre sécurité

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. eil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet app
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou tout
9. N'essayez pas de circonvenir le dispositif de sécurité que representa une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de replacer la prise.
10. Protégez le cordon d'alimentation en évitant qu'on ne marche
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. ée par le fabricant ou vendue avec l'appareil. Un chariot contenant l'appareil doit être déplacé avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTES S3125A

1. Débranche l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre
3. Dommages nécessitant réparation

Débranchez l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel ; un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquides

Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits : il y a risque d'incendie ou d'électrocution.

Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l'appareil.

Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.

1. Piles

Songez à l'environnement et veillez à respecter les consignes officielles pour l'élimination des piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil, ainsi que 10 cm à l'arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

1. Droit de reproduction relatif à l'enregistrement

L'enregistrement de documents protégés par des droits d'auteur pour un usage autre que l'utilisation personnelle est interdit sans l'autorisation du détenteur des droits d'auteur.

2. Fusible CA

Le fusible CA situé à l'intérieur du C-1VL ne peut être manipulé par l'utilisateur. Si vous ne pouvez pas mettre le C-1VL sous tension, contactez votre distributeur Onkyo.

3. Entretien

De temps à autre, dépoussiérez le C-1VL avec un chiffon doux. Pour les taches rebelles, imbibez un chiffon doux d'une solution légère de détergent doux et d'eau. Sèchez immédiatement le C-1VL avec un chiffon propre. N'utilisez pas d'abrasifs, de diluants, d'alcool ou tout autre solvant chimique pour ne pas endommager le revêtement ni effacer les inscriptions du panneau.

4. Alimentation

ATTENTION : AVANT DE BRANCHER L'APPAREIL POUR LA PREMIÈRE FOIS, LISEZ ATTENTIVEMENT LE PARAGRAPHE CI-APRÈS.

Les tensions de sortie CA varient d'un pays à l'autre. Assurez-vous que la tension de la zone d'installation de l'appareil correspond à la tension inscrite sur la face arrière du C-1VL (AC 230-240 V, 50 Hz).

5. Ne touchez jamais cet appareil avec les mains mouillées

Ne manipulez jamais cet appareil ou son câble d'alimentation ou humides. Si de l'eau ou un autre liquide pénètrent dans l'appareil, faites-le contrôler par votre distributeur Onkyo.

6. Installation de l'appareil

• Installez cet appareil dans un endroit bien ventilé. Assurez-vous que la ventilation autour de l'appareil est adéquate, particulièrement s'il est installé dans un meuble. Si la ventilation est inadéquate, l'appareil pourrait surchauffer, ce qui entraînerait un dysfonctionnement.
• N'exposez pas l'appareil à un ensoleillement direct ou à des sources de chaleur, car la température interne pourrait augmenter et réduire la durée de vie du lecteur optique.
• Évitez tout endroit humide et poussiéreux ou soumis à des vibrations provenant des enceintes. Ne posez jamais l'appareil au-dessus ou directement en contact avec une enceinte.
• Installez l'appareil horizontalement. Ne l'utilisez jamais en le posant sur le côté ou sur une surface en pente, car cela entraînerait des dysfonctionnements.
• Si vous installez cet appareil près d'un poste TV, radio ou d'un magnétoscope, la qualité du son pourrait en être affectée. Si cela arrive, éloignez l'appareil du poste TV, radio ou du magnétoscope.

7. Condensation de l'humidité

Lisez attentivement les paragraphes suivants :

Lorsque vous sortez à l'extérieur un jour d'été avec un verre à la main contenant une boisson froide, des gouttes d'eau dénommées condensation se forment sur la surface

extérieure du verre. De même, l'humidité peut se condenser sur les lentilles du lecteur optique, l'un des éléments les plus importants de cet appareil.

— L'appareil est déplacé d'un endroit froid à un endroit chaud. — Un réchauffeur est allumé ou de l'air froid sortant d'un climatiseur frappe l'appareil. — En été, lorsque l'appareil est déplacé d'une pièce climatisée à une pièce chaude et humide. — L'appareil est utilisé dans un endroit humide.

• N'utilisez pas cet appareil s'il existe un d'humidité. Cela pourrait endommager les disques et certains composants à l'intérieur de l'appareil.

En cas de formation de condensation, retirez tous les disques et laissez l'appareil en fonction pendant deux à trois heures. Ce temps suffira à l'appareil pour se mettre en température et permettre à la condensation de s'évaporer. Pour réduire le , maintenez l'appareil branché sur une prise secteur.

Pour les modèles britanniques :

Le remplacement et la pose d'une prise CA sur le cordon d'alimentation de l'appareil ne doivent être effectués que par des techniciens de maintenance qualifiés.

Important

La couleur des câbles du conducteur correspond au code suivant :

Bleu: Neutre

Marron : Conducteur de phase

Les couleurs des câbles du conducteur de l'appareil risquent de ne pas correspondre aux couleurs des repères des bornes de votre fiche. Procédez comme indiqué ci-après :

Le câble bleu ée N ou de couleur noire.

Le câble marron ée L ou de couleur rouge.

Important

Cette fiche est munie d'un fusible de 5 ampères. Si le fusible doit être remplacé, assurez-vous que le fusible neuf a une intensité nominale de 5 ampères et est approuvé par l'ASTA ou le BSI (conforme à la norme BS1362). Vérifiez que le corps du fusible porte la marque ASTA ou BSI.

SI LA FICHE MOULÉE DÉJÀ MONTÉE N'EST PAS ADAPTÉE À LA PRISE SECTEUR, RETIREZ LE FUSIBLE, COUPEZ LA FICHE ET ÉLIMINEZ-LA DE FAÇON SÛRE. RISQUE DE CHOC ÉLECTRIQUE GRAVE SI LA FICHE TRONQUÉE EST INTRODUITE DANS UNE PRISE DE 13 AMPÈRES.

En cas de doute, consultez un électricien qualifié.

Cet appareil est équipé d'un système laser à semiconducteur et est classé « CLASS 1 LASER PRODUCT ». Par conséquent, pour bien utiliser cet appareil, lisez attentivement le Mode d'emploi. En cas de problème, veuillez contacter le magasin où vous avez acheté l'appareil. Pour éviter toute exposition au faisceau laser, n'essayez pas d'ouvrir le boîtier.

Danger :

RAYONNEMENT LASER VISIBLE ET INVISIBLE LORSQUE L'APPAREIL EST OUVERT ET QUE LE VERROUILLAGE DE SÉCURITÉ EST DÉFAILLANT OU A ÉTÉ ALTÉRÉ. NE PAS REGARDER LE RAYON.

Attention :

CE PRODUIT UTILISE UN LASER. L'UTILISATION DES COMMANDES, OU L'EXÉCUTION DE RÉGLAGES OU DE PROCÉDURES DIFFÉRENTES DE CELLES DÉCRITES DANS LE PRÉSENT MODE D'EMPLOI PEUVENT ENTRAÎNER UN RISQUE D'EXPOSITION AU RAYONNEMENT.

Cette étiquette est située sur la face arrière. Elle indique :

1. Cet appareil est un PRODUIT LASER CLASSE 1 et utilise un laser à l'intérieur du boîtier.
2. Pour éviter toute exposition au laser, ne retirez pas le couvercle. Confiez la maintenance à du personnel qualifié.

Déclaration de conformité

Nous, ONKYO EUROPE

ELECTRONICS GmbH

LIEGNITZERSTRASSE 6,

82194 GROEBENZELL

ALLEMAGNE

Nous garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques : EN 60065, EN 55013, EN 55020 et EN 61000-3-2, -3-3.

Remarques importantes sur la manipulation des CD

• Retirez avec précaution le disque de son étui en le tenant par le bord extérieur ou par le bord du trou central.

• Pour enlever la poussière ou les traces laissées par les doigts sur la surface du CD, utilisez un chiffon doux, propre et sec.

N'utilisez pas de produits volatils, tels que diluants ou benzène, sur les disques.

N'utilisez pas non plus de nettoyants traditionnels pour disques ni de produits antistatiques.

Remarques :

• Ne laissez pas les CD exposés à la lumière directe du soleil ou dans des endroits très humides et très froids.
• Ne laissez pas le CD sur le plateau à disque de l'appareil pour une période prolongée.

Disques lisibles

Cet appareil peut lire les types de disques suivants :

	Etiquette de disque	Contenu	Dimension du disque
Audio CD	COMPACT DISC DIGITAL AUDIO	Audio	12 cm
			8 cm (CD seul)

Tout autre disque différent de ceux énumérés ci-dessus ne peut être lu.

Évitez d'utiliser des disques en forme de cœur ou octogonaux. La lecture de disques de forme irrégulière pourrait endommager le mécanisme interne de l'appareil. N'utilisez pas de disques sur lesquels il y a des traces de ruban adhésif, ni des disques loués portant des étiquettes détachables, ni des disques portant des étiquettes personnalisées ou des autocollants. Autrement, le disque ne pourrait pas être éjecté ou l'appareil pourrait ne pas fonctionner.

À propos de la lecture de CD protégés contre la copie

Certains peuvent ne pas être conformes aux standards officiels des CD. Il s'agit de disques spéciaux que le C-1VL ne peut pas lire. N'utilisez pas des disques non audio (c'est-à-dire des CD-ROM conçus pour être utilisés sur les ordinateurs) parce qu'ils pourraient endommager les enceintes et l'amplificateur.

Introduction
Remarques importantes pour votre sécurité	2
Précautions	3
A propos des CD	4
Caracteristiques	6
Accessoires fournis	6
Faces avant et arrêtè	7
Télécommande	8
Télécommande (RC-544C)	8
Mise en place des piles	9
Utilisation de la télécommande	9
Branchements
Câbles et connecteurs	10
Avant d'effectuer les branchements	10
Branchements	11
Branchements analogiques sur l'amplificateur et sur l'enregistreur	11
Branchements numériques sur l'amplificateur et sur l'enregistreur	11
Fonctionnement
Mise sous tension du C-1VL	12
Branchement du cordon d'alimentation	12
Mise sous tension du C-1VL	12
Activation de la sortie numérique	12
Lecture de CD	13
Lecture de CD	13
Sélection des Plages par Numéro	14

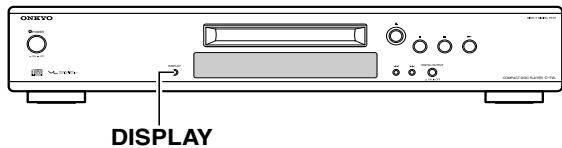

Affichage de la durée d'exécution restante	14

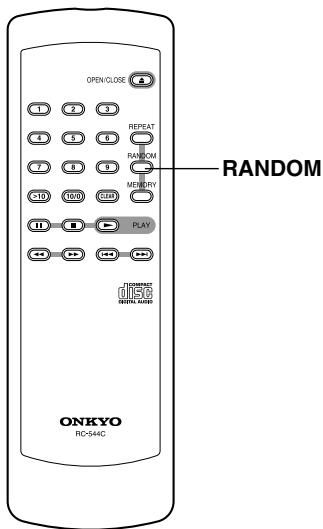

Lecture aléatoire	15
Lecture repétée	15
Lecture programmée	16

Divers
Recherche des pannes	17
Caractéristiques techniques	18

■ Le nouveau VLSC (Vector Linear Shaping Circuitry) génère des signaux analogiques purs à partir d'un signal numérique, ce qui améliore considérablement la qualité du son. ■ Il comprend le circuit Direct Digital Path (Parcours numérique direct) exclusif Onkyo. Le Direct Digital Path réduit l'effet provoqué par les signaux numériques provenant de l'entrée numérique sur les circuits d'amélioration de la qualité du son, en rendant le son plus clair et de meilleure qualité. ■ Convertisseurs D/A Wolfson Haute Qualité. La sortie numérique du C-1VL peut être désactivée pour réduire l'effet produit par le signal numérique et améliorer la qualité du son analogique. ■ Transformateur toroïdal avec fuite de flux magnétique plus faible et meilleur réglage. ■ Il comprend un Digital Servo (Servo numérique) qui détecte la quantité servo optimale pour chaque disque. 3 sorties numériques (2 optiques/1 coaxiale). ■ Boîtier robuste pour éviter les vibrations. ■ Isolateurs et jacks en laiton. ■ Jacks mâles lissés et plaqués or avec espace suffisant entre les bornes G et D, facilitant l'emploi de câbles mâles épais et lourds. Câble mâle de haute qualité inclus.

Accessoires fournis

Télécommande (RC-544C) et deux piles (AA/R6)

Câble audio [1]

Cordon d'alimentation [1]

La lettre de l'alphabet placée après le nom du produit sur les catalogues et sur l'emballage indique la couleur du C-1VL.

Les caractéristiques techniques et le fonctionnement restent identiques, indépendamment de la couleur.

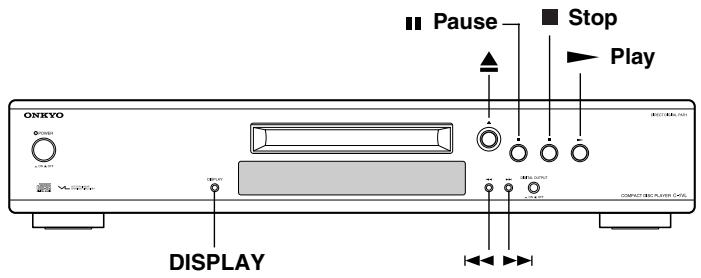

Face avant et afficheur

Afficheur

① Touche POWER

Appuyez sur cette touche pour allumer et éteindre l'appareil.

② Touche DISPLAY

Appuyez sur cette touche pour modifier les informations affichées.

③ Touche Open [△]

Appuyez sur cette touche pour ouvrir ou fermer le plateau à disque.

④ Touche Pause [II]

Appuyez sur cette touche pour mettre la lecture en pause.

⑤ Touche Stop [■]

Appuyez sur cette touche pour arrêter la lecture.

⑥ Touche Play [▶]

Appuyez sur cette touche pour lancer la lecture.

⑦ Touche [←/→]

Appuyez sur cette touche pour sélectionner la piste précédente ou suivante. Maintenez enfoncé pour le retour ou l'avance rapide pendant la lecture d'un CD.

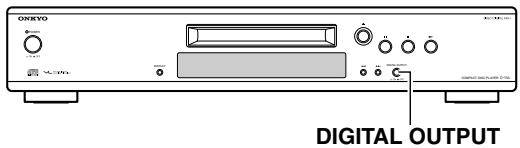

⑧ Touche DIGITAL OUTPUT

Appuyez sur cette touche pour activer ou désactiver la sortie numérique du C-1VL.

Voyants de Play/Pause

Ils s'allument en mode lecture ou pause.

Il s'allume après l'affichage du temps restant.

① Voyant Repeat

Il s'allume pendant la lecture répétée.

② Voyant RANDOM

Il s'allume pendant la lecture aléatoire.

Voyant MEMORY

Il s'allume pendant la lecture programmée.

Face arrière

① AUDIO OUTPUT ANALOG

Cette borne sert à brancher le câble audio pour la connexion aux bornes d'entrée analogique sur des appare

Ces bornes permettent de brancher le câble numérique optique/coaxial sur les bornes d'entrée numérique situées sur des app Ces trois bornes émettent le signal sonore avec la même qualité.

Lors de l'utilisation de la connexion numérique, vous devez activer la sortie numérique en appuyant sur la touche DIGITAL OUTPUT du C-1VL.

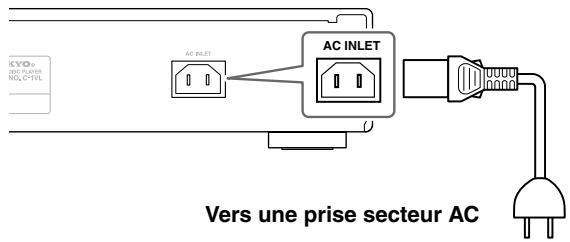

③ AC INLET

Branchez le cordon d'alimentation fourni sur l'entrée AC INLET. Branchez ensuite l'autre extrémité sur la prise secteur.

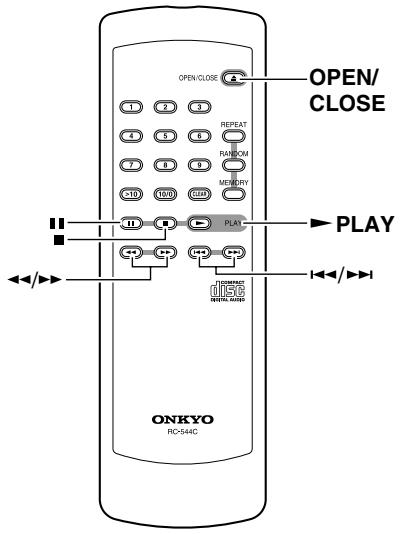

Télécommande (RC-544C)

Touches numérotées

Utilisez ces touches pour saisir le numéro d'une plage.

② Touche Pause [II]

Appuyez sur cette touche pour mettre la lecture en pause.

③ Touche Stop [■]

Appuyez sur cette touche pour arrêter la lecture.

④ Touche [←/→]

Maintenez enfoncée pour le retour ou l'avance rapide pendant la lecture d'un CD.

Appuyez sur cette touche pour ouvrir ou fermer le plateau à disque.

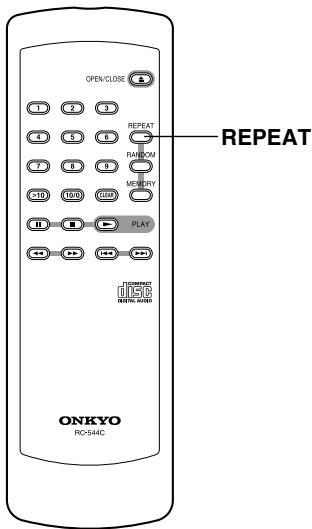

⑥ Touche REPEAT

Pendant la lecture, appuyez sur cette touche pour la répéter.

⑦ Touche RANDOM

Appuyez sur cette touche pour lancer une lecture aléatoire.

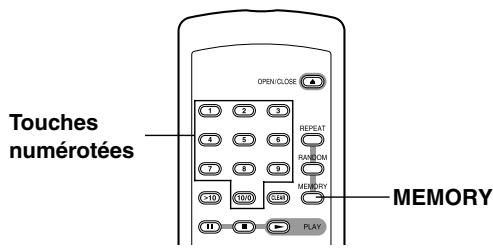

(8) Touche MEMORY

Appuyez sur cette touche pour créer un programme mémoire pendant l'arrêt.

⑨ Touche CLEAR

Appuyez sur cette touche pour effacer la dernière plage du programme.

Touche PLAY

Appuyez sur cette touche pour lancer la lecture.

⑪ Touche [←/→]

Appuyez sur cette touche pour sélectionner la plaque précédente ou suivante.

RC-573A

La télécommande RC-573A fournie avec l'amplificateur stéréo intégré Onkyo A-1VL peut être utilisée pour faire fonctionner le C-1VL.

Touche Play [▶]

Touche Stop [■]

Touche Pause [II]

Touches[</>

Touches [←/→]

Mise en place des piles

Retirez le capot du compartiment des piles.

Insérez deux piles R6 (AA).

Vérifiez d'avoir respecté le schéma de polarité, positif (+) et négatif (-), imprimé à l'intérieur du compartiment des piles.

Remettez en place le capot du compartiment des piles.

Remarques :

• Ne mélangez pas des piles neuves avec des piles usagées ou des piles de type différent.
• Si la télécommande n'est pas utilisée pendant une période prolongée, retirez les piles pour éviter tout risque de corrosion.
• Retirez immédiatement les piles usagées pour éviter des dommages dus à la corrosion. En cas de mauvais fonctionnement de la télécommande, remplacez les deux piles à la fois.
• La durée de vie des piles fournies est d'environ six mois mais peut varier en fonction de l'utilisation qui en est faite.

Utilisation de la télécommande

Pointez la télécommande vers le capteur de télécommande.

Capteur de télécommande

Remarques :

• Éloigner l'appareil de toute source de lumière intense telle que la lumière directe du soleil ou un éclairage fluorescent, qui pourrait entraver le bon fonctionnement de la télécommande.
• L'utilisation d'une autre télécommande du même type dans la salle ou l'utilisation à proximité d'un équipement utilisant des rayons infrarouges peut provoquer des interférences de fonctionnement.
• Ne placez aucun objet, tel que des livres, sur la télécommande. Les touches de la télécommande pourraient être pressées par erreur et décharger les piles. Assurez-vous que les portes du meuble stéréo ne sont pas en verre teinté. La télécommande risque de ne pas fonctionner correctement si l'appareil est placé derrière des portes de ce type.
• S'il y a un obstacle entre la télécommande et le capteur de télécommande, la télécommande ne fonctionnera pas.

Avant d'effectuer les branchements

• Respectez toujours les instructions d'utilisation de l'appareil que vous raccordez.
• Ne branchez pas le cordon d'alimentation sur la prise secteur avant d'avoir effectué correctement tous les branchements.

Bornes numériques optiques

Les bornes numériques optiques sont munies de capuchons de protection. Avant de brancher un câble sur une borne, retirez le capuchon et conservez-le en lieu sûr. Si vous débranchez le câble, remettez le capuchon sur la borne.

Codage en couleur pour la connexion du câble audio RCA

• Le connecteur rouge sert pour le canal droit et le connecteur blanc pour le canal gauche.

• Insérez correctement les fiches et les connecteurs. Un mauvais branchement peut générer des bruits anormaux, affaiblir la performance ou endommager les appareils.

• Ne liez pas les câbles de connexion audio aux cordons d'alimentation ou aux câbles d'enceintes. Cela pourrait réduire la qualité sonore.

Les câbles sont représentés sur les schémas de raccordement comme indiqué ci-après.

Types de câbles de connexion audio et de bornes
Nom du cable	Forme du cable	Forme des bornes	Description
Câble de connexion audio (Fourni)		AUDIO R L	Cette connexion transporte des signaux audio analogiques.
Câble optique		OPTICAL	La qualité du son est la même que celle du cable coaxial. Vouss pouvez brancher une platine DAT ou un enregistrateur de CD munis d'entrée numérique sur le C-1VL pour effectuer des duplications numériques.
Câble coaxial		COAX	La qualité du son est la même que celle du cable optique. Vouss pouvez brancher une platine DAT ou un enregistrateur de CD munis d'entrée numérique sur le C-1VL pour effectuer des duplications numériques.

Le C-1VL est pourvu de trois types de bornes de sortie : AUDIO OUTPUT ANALOG, AUDIO OUTPUT DIGITAL (OPTICAL), et AUDIO OUTPUT DIGITAL (COAXIAL). Effectuez les bons branchements en fonction des appareils audio dont vous disposez, tels qu'un amplificateur ou un enregistreur.

Branchements analogiques sur l'amplificateur et sur l'enregistreur

Lorsque vous écoutez un son audio analogique ou effectuez un enregistrement audio analogique, branchez-vous sur les bornes analogiques.

Lors d'un branchement analogique, connectez la borne AUDIO OUTPUT ANALOG du C-1VL sur la borne d'entrée audio analogique de l'amplificateur ou de l'enregistreur.

amplificateur

enregistreur de cassette

Branchements numériques sur l'amplificateur et sur l'enregistreur

Lorsque vous écoutez un son audio numérique ou effectuez un enregistrement audio numérique, branchez-vous sur les bornes numériques.

Le C-1VL est pourvu de bornes numériques optiques et coaxiales et vous pouvez utiliser l'une ou l'autre de ces bornes pour les connexions numériques.

Lors d'un branchement numérique, connectez la borne AUDIO OUTPUT DIGITAL du C-1VL sur la borne d'entrée audio numérique de l'amplificateur ou de l'enregistreur.

Remarque :

Lorsque vous écoutez un signal audio provenant d'une sortie numérique, activez la fonction Digital Output (Sortie Numérique) pour valider le signal émis par cette sortie.

récepteur Onkyo

enregistreur MiniDisc

Branchez le cordon d'alimentation fourni sur l'entrée AC INLET.

• Avant de brancher le C-1VL, vérifiez que tous les branchements sont convenablement réalisés.
• La mise sous tension de l'appareil peut provoquer une surtension momentanée pouvant entraver le fonctionnement d'autres appareils électriques (un ordinateur par exemple) branchés sur le même circuit. Le cas échéant, branchez l'appareil sur une prise murale placée sur un autre circuit électrique.
• N'utilisez pas un cordon d'alimentation différent de celui fourni avec le C-1VL. Ce cordon est conçu pour être utilisé avec le C-1VL et ne doit pas être utilisé avec d'autres appareils.
• Ne débranchez jamais le cordon d'alimentation du C-1VL tant que l'autre extrémité est raccordée à la prise secteur. Ceci risque d'engendrer un choc électrique. Le branchement doit impérativement se faire en raccordant en dernier lieu le cordon à la prise secteur. Pour débrancher, débranchez toujours d'abord la prise secteur.

Mise sous tension du C-1VL

Appuyez sur la touche POWER pour mettre le C-1VL sous tension.

Pour mettre le C-1VL hors circuit, appuyez de nouveau sur la touche POWER (■).

Conseil :

En principe, la mise sous tension de l'appareil de lecture (C-1VL) avant la mise sous tension de l'amplificateur réduit la charge sur les enceintes. D'autre part, pour la mise hors circuit de l'appareil et de l'amplificateur, nous vous conseillons d'éteindre l'amplificateur en premier et l'appareil de lecture ensuite.

Activation de la sortie numérique

Sur le C-1VL, la sortie numérique est désactivée par défaut pour permettre d'obtenir une meilleure qualité du signal audio analogique.

En cas de branchement sur un enregistreur numérique, tel qu'un enregistreur MD pour l'exécution d'enregistrements numériques, a activer la sortie numérique.

Appuyez sur la touche Digital Output pour activer (ON) et désactiver (OFF) la fonction de sortie audio numérique.

ON : Émission du signal audio numérique.

Pour écouter ou enregistrer un signal audio numérique provenant du C-1VL sur un enregistreur numérique, activez

OFF : Déactivation de

La d réduit l'effet du signal numérique sur le circuit du signal analogique et permet d'obtenir une meilleure qualité sonore.

Lecture de CD

1	Appuyez sur la touche [▲] pour ouvrir le plateau à disques.
2	Posez le CD sur le plateau avec l'étiquette tournée vers le haut. Vérifiez de partager des disques de 8 cm au centre du plateau.
3	Appuyez de nouveau sur la touche [▲] pour fermer le plateau à disques.
4	Appuyez sur la touche Play [▶] pour lancer la lecture. La lecture commence et le voyageant Play▶ s'allume sur l'afficheur. Remarque :Lorsqu'un CD contient plusieurs plages, le commencement de la lecture peut prendre un certain temps.

Pour arrêter la lecture

Appuyez sur la touche Stop [■] pour mettre la lecture en pause.

Appuyez sur la touche Pause [■]. L'indicateur Pause s'allume.

Pour reprendre la lecture, appuyez sur la touche Play [▶] ou de nouveau

Pour l'avance ou le retour rapide

Utilisation de la télécommande

Pendant la lecture ou lorsque cette dernière est en pause, maintenez enfoncée la touche [▶▶] pour l'avance rapide ou la touche [←] pour le retour rapide.

Utilisation des touches du C-1VL :

Pendant la lecture ou lorsque cette dernière est en pause, maintenez enfoncée la touche [▶▶] pour l'avance rapide ou la touche [◀◀] pour le retour rapide.

Sélection des plages

Appuyez sur la touche [▶▶] pour sélectionner la plage suivante ou sur la touche [◀◀] pour sélectionner la plage précédente.

• Si vous appuyez sur la touche [←] pendant la lecture ou lorsque cette dernière est en pause, l'appareil retournera au début de la plage courante.
• Si vous sélectionnez une plage pendant que la lecture est arrêtée, appuyez sur la touche Play [▶] pour lancer la lecture.

Sélection des plages par numéro

Pour sélectionner des plages spécifiques, vous pouvez utiliser les touches numérotées.

Utilisez ces touches pour saisir le numéro d'une plage.

Utilisez la touche [>10] pour saisir des numéros de plage supérieurs à 10.

Par exemple, pour saisir le numéro de plage 10, appuyez sur [10/0].

Pour saisir le numéro de plage 12, appuyez sur [>10], [1] et sur [2].

Affichage de la durée d'exécution restante

Pendant la lecture, appuyez plusieurs fois sur la touche [DISPLAY] du C-1VL pour afficher les informations.

Durée écoulée de la plage :

Durée restante de la plage :

Durée restante du disque :

Si vous utilisez la fonction Memory pour lire une sélection personnalisée de plages, la durée restante de lecture programmée s'affichera à la place de la durée restante du disque.

Remarque :

Si la durée de lecture totale de la sélection personnalisée dépasse 99 minutes et 59 secondes, « --:-- » sera affiché.

Lecture aléatoire

La fonction Random déclenche la lecture des plages dans un ordre aléatoire.

Appuyez sur la touche [RANDOM].

L'indicateur RANDOM s'allume sur l'afficheur et la lecture aléatoire commence.

Remarque :

Pendant la lecture aléatoire, la pression de la touche [←] n'activera pas le passage à la plage précédente.

Lecture répétée

La fonction Repeat déclenche la lecture répétée de toutes les plages.

Pendant la lecture, appuyez sur la touche [REPEAT] de la télécommande.

L'indicateur REPEAT s'allume sur l'afficheur et toutes les plages sont lues plusieurs fois.

Pour annuler la lecture répétée, appuyez de nouveau sur la touche [REPEAT].

L'indicateur REPEAT disparaît.

Répétition de lecture programmée

Si vous appuyez sur la touche [REPEAT] pendant la lecture d'un programme personnalisé, la lecture de ce dernier sera répétée.

Répétition de lecture aléatoire

Si vous appuyez sur la touche [REPEAT] pendant la lecture aléatoire, la lecture des plages dans ce mode sera répétée.

Lecture programme

La fonction Memory vous permet de créer un programme personnalisé avec vos plages préférées.

Quand l'appareil est à l'arrêt, appuyez sur la touche [MEMORY].

L'indicateur MEMORY de l'afficheur s'allume.

Pour ajouter une plage à votre programme, utilisez les touches numérotées.

Vous pouvez ajouter jusqu'à 25 plages à votre programme.

Par exemple, pour ajouter le numéro de plage 10, appuyez sur [10/0]. Pour ajouter la plage 13, appuyez sur [>10], [1], [3].

• Les plages peuvent être ajoutées aussi en appuyant sur les touches [◀] / [▶]. Sélectionnez une plage et appuyez sur la touche [MEMORY].

Quand l'appareil est à l'arrêt, vous pouvez vérifier les plages que vous avez ajoutées au programme en utilisant les touches [◀] / [▶].

Pour lancer la lecture du programme, appuyez sur la touche Play [▶].

La lecture programmée s'arrête automatiquement après la lecture de toutes les plages mémorisées.

Remarques :

• Si vous essayez d'ajouter plus de 25 plages à votre programme, le message « FULL » s'affichera.
• Si la durée de lecture totale de votre programme dépasse 99 minutes et 59 secondes, « ----- » s'affiche (cela n'affecte pas la lecture du programme).
• Le programme s'efface à l'ouverture du plateau à disques.

Pour arrêter la lecture programmée

Appuyez sur la touche Stop [■].

Pour effacer la dernière plage du programme.

Lorsque la lecture programmée a été arrêtée, appuyez sur la touche [CLEAR]. Chaque fois que vous appuyez sur cette touche, vous effacez la dernière plage du programme.

Pour annuler la lecture programmée

Appuyez sur la touche [MEMORY] pour allumer l'indicateur MEMORY. Tout le programme sera effacé.

Conseils :

• Pendant la lecture normale, appuyant sur la touche MEMORY.
• Pendant la lecture programmé utilisant les touches numérotées.

En cas de problèmes lors de l'utilisation de votre C-1VL, consultez le tableau ci-après pour découvrir les éventuelles causes et les remèdes proposés. Si vous n'arrivez toujours pas à résoudre le problème, contactez votre revendeur Onkyo.

Défaut	Cause possible	Remède
Pas d'alimentation.	Le cordon d'alimentation n'est pas bien branché.	Branchez le cordon d'alimentation sur une prise secteur appropriée (page 12).
La télécommande ne marche pas.	Les piles sont usées.	Remplacez par des piles neuves (page 8).
	Les piles sont mal installées.	Vérifiez leur mise en place est modifiez, si nécessaire (page 8).
	Voues ne pointez pas la télécommande vers le capteur de télécommande du C-1VL.	Pointez la télécommande vers le capteur de télécommande du C-1VL (page 8).
	Voues étes trop éloignés du C-1VL.	Utilisez la télécommande plus près du C-1VL (page 8). La plage de fonctionnement de la télécommande est de 5 mètres environ (16 ft.).
	Une force source de luminière interfère avec le capteur du C-1VL.	Vérifiez que le C-1VL n'est pas exposé à la lumière solaire directe ou à des éclairages fluorescents. Déplacer si nécessaire.
	Si le C-1VL est rangé dans un meuble dont les portes sont en verre teinté, la télécommande risque de ne pas fonctionner correctement lorsque ces portes sont fermées.	Ouvrez les portes ou utilisez un meuble sans portes tenteés.
Impossible de dire un CD.	Le disque est returné.	Posez le disque avec l'étiquette tournée vers le haut (page 13).
	Le disque est trop sale.	Retirez le disque et nettoyez-le (page 4).
	Formation de condensation à l'intérieur du C-1VL.	Retirrez les disques et laissez le C-1VL en marche pour plusieurs heures, jusqu'à l'évaporation totale de la condensation.
	Le disque n'est pas de type standard.	Voir « A propos des CD » page 4.
Aucun son n'est émis.	Le C-1VL n'est pas correctement branché.	Vérifiez les branchements et modifierz, si nécessaire.
	Voues avez sélectionné une source d'entrée incorrecte sur votre amplificateur.	Vérifiez le réglage de la source d'entrée de votre amplificateur. Consultez le Mode d'emploi de l'amplificateur.
	La sortie numérique du C-1VL est désactivée.	Appuyez sur la touche DIGITAL OUTPUT du C-1VL pour activer la sortie numérique.
Certaines parties sont ignorées pendant la lecture du CD.	Le C-1VL est soumis à des vibrations.	Placez le C-1VL dans un endroit sans vibrations.
	Le disque est trop sale.	Retirrez le disque et nettoyez-le (page 4).
	Le disque est très rayé.	Achetez un nouveau disque.
Impossible de saisir les numérios de plage pour la lecture programmée.	Le numéro de plage saisi n'existe pas sur le disque.	Saisissez le numéro de plage correct (page 14).
Impossible de lancer et d'arrête la lecture programmée.	La lecture aléatoire est activée.	Avant de lancer et d'arrête la lecture programmée, appuyez sur la touche RANDOM pour désactiver la lecture aléatoire.
La localisation d'une plage requiert beaucoup de temps.	Le disque est trop sale.	Retirrez le disque et nettoyez-le (page 4).
	Le disque est très rayé.	Achetez un nouveau disque.
Le C-1VL est équipé d'un micro-ordinateur pour le traitement des signaux et les fonctions de contrôle RRarement, des graves interférences, du bruit provenant d'une source extérieure ou l'électricité statique peuvent le bloquer. Si cet événement très rare se produit, débranchez le C-1VL, attendez cinq secondes au moins puis branchez de nouveau l'appareil.
Onkyo décline toute responsabilité pour les dommages (nels que droits de location de CD) résultat de mauvais enregistements dus au dysfonctionnement de l'appareil. Avant d'enregistrer des données importantes, vérifie que l'enregistrement du matériel est correct.

Alimentation	AC 230-240 V, 50 Hz
Consommation de puissance	9 W
Dimensions (L × H × P)	435 L × 82 H × 356 P mm
Poids	6,8 kg
Conditions de fonctionnement
Température/Humidité	5 ~ 35 °C / 5 ~ 85 % (sans condensation)
Réponse en fréquence	5 Hz à 20 kHz
Rapport SN	110 dB
Gamme dynamique audio	96 dB
THD (Distorsion harmonique totale)	0,002 %
Sortie audio
Numérique Optique	-22,5 dBm
Numérique Coaxial	0,5 Vp-p / 75 Ω
Analogue	2,0 V (rms) / 320 Ω

Les caractéristiques techniques et l'aspect sont susceptibles d'être modifiés sans préavis, à la suite d'améliorations apportées au produit.
