MODE D'EMPLOI DPF 9323 TELEFUNKEN

2. Le mode « ECO LOGIC

III. Sélection des fichiers à lire ......................................................................................7

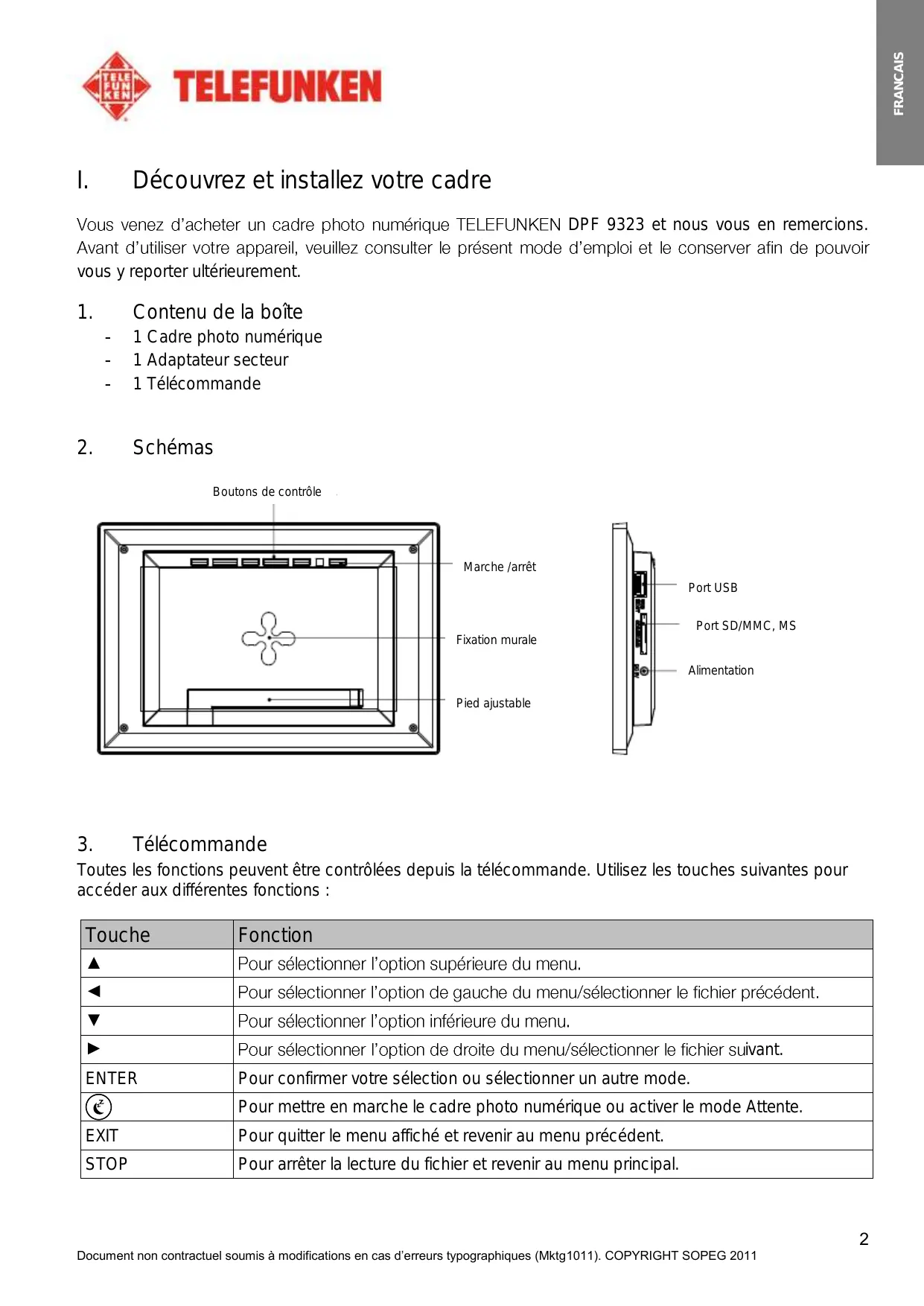

Découvrez et installez votre cadre DPF 9323 et nous vous en remercions. vous y reporter ultérieurement.

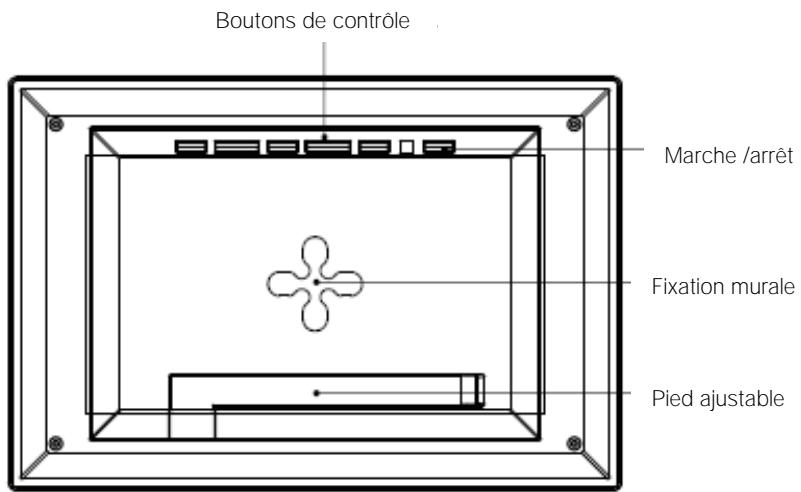

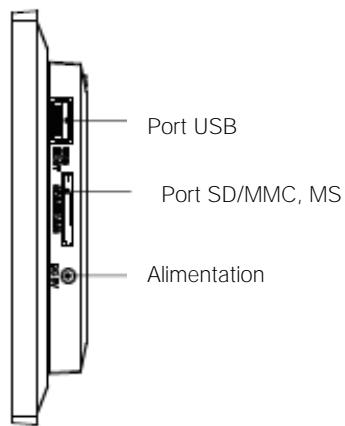

1 Cadre photo numérique 1 Adaptateur secteur 1 Télécommande Schémas Boutons de contrôle Marche /arrêt Port USB Port SD/MMC, MS Fixation murale Alimentation Pied ajustable

Télécommande Toutes les fonctions peuvent être contrôlées depuis la télécommande. Utilisez les touches suivantes pour accéder aux différentes fonctions : Touche Fonction

ENTER ivant. Pour confirmer votre sélection ou sélectionner un autre mode. Pour mettre en marche le cadre photo numérique ou activer le mode Attente. EXIT Pour quitter le menu affiché et revenir au menu précédent. STOP Pour arrêter la lecture du fichier et revenir au menu principal. Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

FRANCAIS (COPY/DEL) (ROTATE) Pour accéder aux fonctions de copie, suppression et classement (seulement sous le menu principal). Pour effectuer une rotation sur image de 90°. e sur cette touche pour permuter entre les différents modes de zoom : x2, x4, x8 et x16 ; appuyez à nouveau sur cette (SLIDESHOW) Pour directement lancer le diaporama des photos. SETUP Pour directement accéder au menu Réglages

Sortez votre cadre et ses accessoires de leur emballage Otez le film plastique de protection sur la façade du cadre Tirez sur la languette plastique destinée à protéger les contacts de la télécommande Posez le Branchez votre cadre sur une prise de courant. Votre cadre se met en route automatiquement. II. Utilisez votre cadre

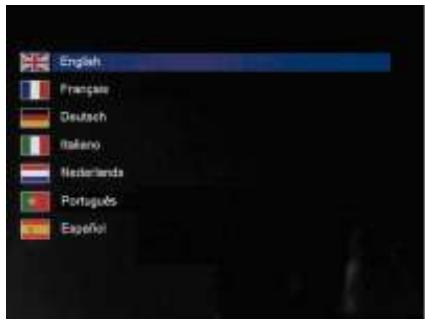

Sélection de la langue télécommande puis appuyez sur « ENTER ». Une fois votre langue sélectionnée, votre cadre commencera à lire les photos contenues dans la mémoire interne.

Le mode ECO LOGIC associe 3 éléments essentiels permettant une réduction de la consommation gie de plus de 40% par rapport à un cadre standard :

Un écran LED, moins gourmand en énergie tout en Un adaptateur secteur basse consommation certifié « Energy Star » Un capteur de luminosité Ce capteur, activé par défaut Vous pouvez désactiver ce capteur de luminosité dans le menu de réglages système de votre cadre Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

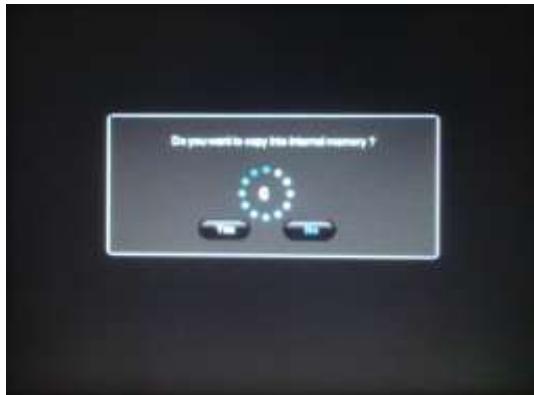

Si votre cadre est éteint : - Mettez votre cadre sous tension : Le diaporama lit automatiquement le contenu de votre carte mémoire ou de votre clé USB. Si votre cadre est allumé et joue le diaporama de la mémoire interne : - Votre carte mémoire est automatiquement détectée - Après quelques secondes, le message « Voulez vous copier dans la mémoire interne ?» - Sans intervention de votre part au bout de 15 secondes, le diaporama contenu dans la carte sera lu mais les images ne seront pas copiées.

1. Si vous choisissez « oui » à la copie des images, le message

Copier fichiers ? appuyez sur « Enter ».

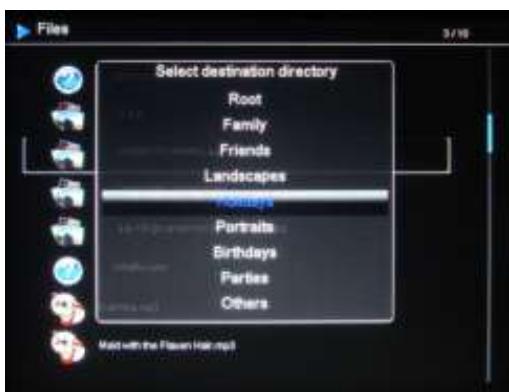

2. Sélectionnez le répertoire de destination des images et

appuyez sur « Enter ». Vos photos sont maintenant copiées dans la mémoire interne et dimensionnées à la définition du cadre. Le redimensionnement permet à la copie de vos photos de finition du cadre et ainsi de réduire

est possible de stocker plus de 10 000 photos dans la mémoire interne.

3. (IMPORTANT : Seules les copies de vos photos seront

redimensionnées, les photos originales de la carte ne seront évidemment pas modifiées) Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

FRANCAIS de 10 000 photos dans la mémoire interne. (IMPORTANT : Seules les copies de vos photos seront redimensionnées, les photos originales de la carte ne seront évidemment pas modifiées)

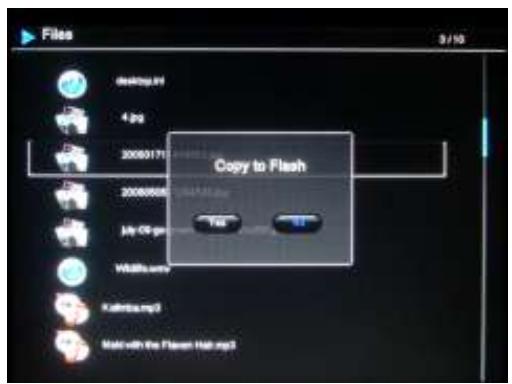

Copie de photos vers la mémoire interne automatique au moment de images de votre carte mémoire vers la mémoire interne du cadre. - Copier vos photos à partir du gestionnaire de fichiers Si vous utilisez cette méthode, vous ne pourrez copier les fichiers que un par un Appuyez sur la touche « Exit » de votre télécommande autant de

Droite/Gauche » de la télécommande, Fichiers » et appuyez sur « Enter ». Haut/Bas » de la télécommande et appuyez sur la touche « Copy/Del ». Copier fichier ?-Oui/Non ». Choisissez Enter ». fiche « Redimensionner ? » « Droite/Gauche » de la télécommande et appuyez sur « Enter ». Votre fichier est copié Si votre carte mémoire contient un ou plusieurs dossiers, vous pouvez copier ceux-ci dans leur intégralité. Il seront stockés dans le dossier « Root » de la mémoire interne, et vous pourrez les lire indépendamment les un des autres. - Copier vos photos à partir du mode vignettes Avec cette méthode, vous pouvez copier une sélection de photos en ayant la possibilité de les redimensionner à la définition du cadre

1. Appuyez sur la touche « Exit » de votre télécommande

des différents supports.

2. Sélectionnez le support amovible sur lequel se trouvent les

touches « droite gauche » de la télécommande. Appuyez sur « Enter ». droite gauche », sélectionnez le mode photo et appuyez sur « Enter ». Le diaporama se lance.

4. Appuyez sur la touche « Exit » de la télécommande pour accéder aux vignettes.

Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

5. Appuyez sur la touche « Copy/Del

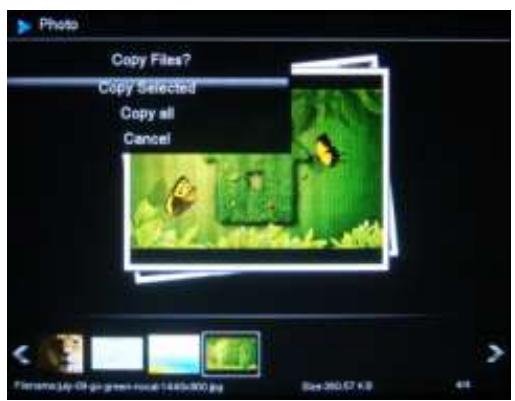

« Copier fichiers ? » (Sélection, tout, ou annuler) isie et appuyez sur « Enter ».

« Droite/Gauche » de la télécommande en appuyant sur « Enter » à chaque photo sélectionnée. Le petit carré est alors coché pour chaque image sélectionnée. (Si vous avez choisi « tout copier », toutes les vignettes sont cochées

7. Appuyez sur la touche « Copy/Del

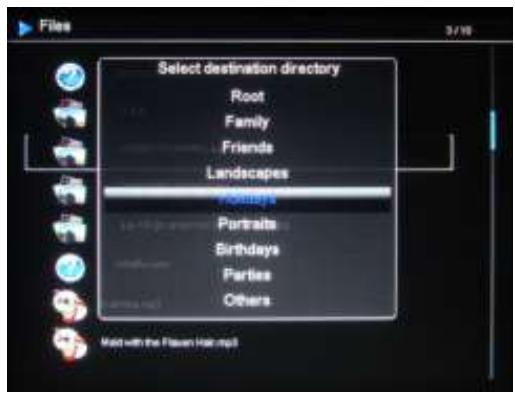

Appuyez sur « Enter ». pour valider votre choix. Sélectionnez ensuite le répertoire dans lequel vous souhaitez copier vos images puis appuyez sur « Enter ».

Haut/Bas » de la télécommande et confirmez en sélectionnant « Confirmer ». Appuyez sur « Enter ». Vos photos sont maintenant copiées dans la mémoire interne et dimensionnées à la définition du cadre.

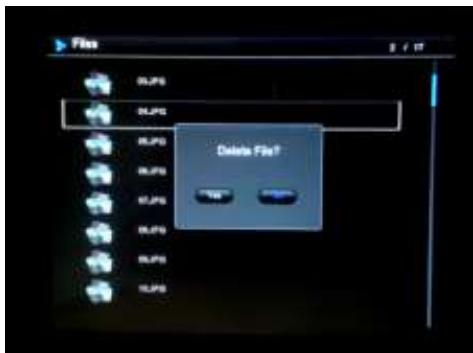

Suppression de photos Vous pouvez supprimer des photos qui se trouvent dans la mémoire interne de votre cadre. - Supprimez vos photos à partir du gestionnaire de fichiers Si vous utilisez cette méthode, vous ne pourrez supprimer les fichiers que un par un.

1. Appuyez sur la touche « Exit » de votre télécommande autant

Droite/Gauche » de la télécommande, Fichiers » et appuyez sur « Enter ».

3. Sélectionnez la photo à l

Haut/Bas » de la télécommande et appuyez sur la touche « Copy/Del affiche « Supprimer fichier ?- Oui/Non souhaitée et appuyer sur « Enter ». Votre fichier est supprimé. Vous pouvez également supprimer un de vos dossiers personnels situé dans le répertoire « Root » - Supprimer vos photos à partir du mode vignettes Avec cette méthode, vous pouvez supprimer une sélection ou toutes les photos de la mémoire interne.

1. Appuyez sur la touche « Exit » de votre télécommande autant

supports. « Droite/Gauche » de la télécommande. Appuyez sur « Enter ». Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

Droite/Gauche », sélectionnez le mode photo et appuyez sur « Enter ». Le diaporama se lance.

4. Appuyez sur la touche « Exit » de la télécommande pour

accéder aux vignettes.

5. Appuyez sur la touche « Copy/Del

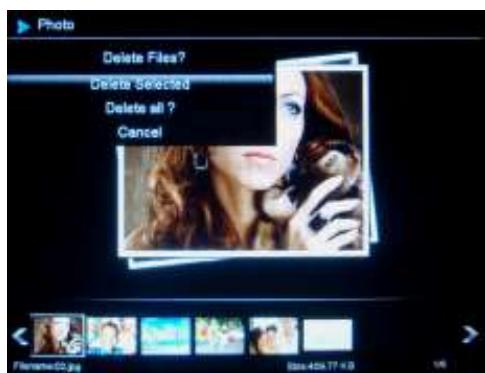

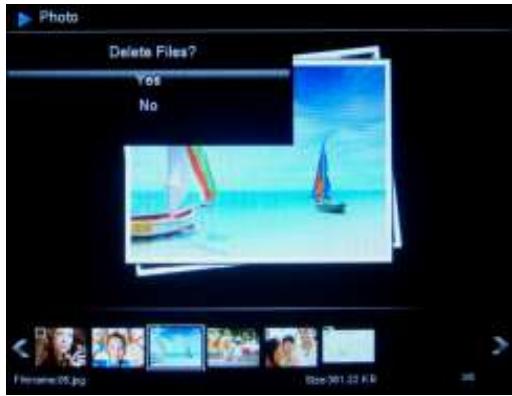

« Supprimer ? » (Sélection, tout, ou annuler) Sélectionnez ion choisie et appuyez sur « Enter ». Droite/Gauche » de la télécommande en appuyant sur « Enter » à chaque photo sélectionnée. Le petit carré est alors coché pour chaque tout supprimer », les vignettes sont toutes cochées)

7. Appuyez sur la touche « Copy/Del » puis appuyez sur « Enter ».

écran affiche « Supprimer ? ». Haut/Bas » de la télécommande. Appuyez sur « Enter ». Vos photos sont maintenant supprimées de la mémoire interne III. Sélection des fichiers à lire

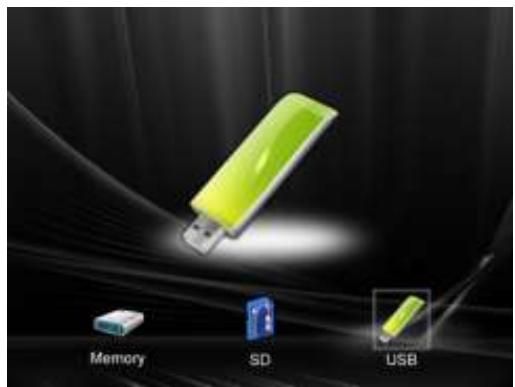

Mémoire interne/Support amovible Si une carte mémoire ou une clé USB est insérée au moment de la En ce cas, vous pouvez basculer de la carte à la mémoire interne de la façon suivante : Appuyez sur la touche « Exit » de la télécommande autant de fois Droite/Gauche » de la télécommande, choisissez le support à lire puis appuyez sur la touche « Slideshow » de votre télécommande. Le diaporama se lance.

Vous pouvez lire un des dossiers préenregistrés dans la mémoire interne ou lire un de vos dossiers personnels, situés soit sur votre support amovible, soit dans la mémoire interne, dans le répertoire « Root ». Pour cela, Appuyez sur la touche « Exit » autant de fois que nécessaire pour atteindre le menu principal. A Droite/Gauche » Dossiers ». Si vous souhaitez lire un dossier Haut/Bas » puis appuyez 2 fois sur « Enter ». Le diaporama de ce dossier se lance. Root » puis le dossier désiré. Procédez ensuite comme ci-dessus pour lancer le diaporama. Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

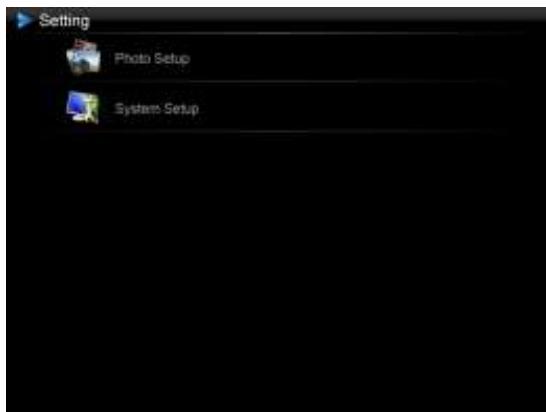

FRANCAIS IV. Les réglages « Regl. Droite/Gauche » de votre télécommande pour accéder aux différents réglages de votre cadre. Lorsque vous êtes dans les menus de réglage, les touches « Haut/Bas » de la télécommande vous permettent de sélectionner le paramètre à régler, et les touches « Droite/Gauche » vous permettent de choisir le réglage adéquat pour le paramètre sélectionné.

Réglages Photos Haut/Bas » de la télécommande, Sélectionnez « Configuration photo appuyez ensuite sur la touche « Enter Vous pouvez ensuite modifier les options via les touches directionnelles de la télécommande. - Mode d'affichage Sélectionnez « Haut/Bas » de la télécommande puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Haut/Bas » pour sélectionner parmi : Diaporama : les images défilent les unes après les autres. : Lorsque ce mode est activé, vous pouvez accéder à Diaporama ou Seule en appuyant de manière répétée sur la touche « Enter ».) Sélectionnez « Haut/Bas » de la télécommande puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Haut/Bas » pour sélectionner parmi : Ajuster à l'écran : la photo est affichée sous son format original. Recadrer pour remplir : la photo est centrée puis rognée afin de pouvoir être affichée Plein écran : la photo est modifiée afin de pouvoir être affichée en plein écran - Durée du diaporama Haut/Bas » de la télécommande Sélectionnez « Durée diaporama puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Haut/Bas » pour sélectionner parmi : 5 sec. 15 sec. 30 sec. Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

60 sec. 5 min. 15 min. - Effets de diaporama Sélectionnez « Effet diaporama Haut/Bas » de la télécommande puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Haut/Bas » pour sélectionner parmi les effets suivants : Aléatoire Pas de transition Fondu Serpent Partition Effacer Stores Grille Rectangle Fermer - Répétition du diaporama Haut/Bas » de la télécommande Sélectionnez « Répéter diaporama puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Haut/Bas » pour sélectionner parmi : Répéter : le diaporama est lu en boucle. Une fois : le diaporama est lu une fois. Aléatoire : les images sont affichées aléatoirement. - Affichage multiple Sélectionnez « Affichage multiple Haut/Bas » de la télécommande puis appuyez sur la touche « Enter » pour sélectionner parmi « Activé » ou « Désactivé ». - Redimensionner Haut/Bas » de la télécommande puis Sélectionnez « Redimensionner appuyez sur la touche « Enter » pour sélectionner parmi « Activé » ou « Désactivé ». - Couper lors de la copie Sélectionnez « Couper lors de la copie Haut/Bas » de la télécommande puis appuyez sur la touche « Enter » pour sélectionner parmi « Activé » ou « Désactivé ». - Afficher conseil lors de la copie Sélectionnez « Afficher conseil lors de la copie Haut/Bas » de la télécommande puis appuyez sur la touche « Enter » pour sélectionner parmi « Activé » ou « Désactivé ».

Configuration système Ce menu vous permet de régler les paramètres de fonctionnement de votre cadre. Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

FRANCAIS Sélectionnez « Capteur de luminosité Haut/Bas » de la télécommande puis appuyez sur la touche « Enter » pour sélectionner parmi « Activé » ou « Désactivé ». - Langue Haut/Bas » de la télécommande puis Sélectionnez « Langue appuyez sur la touche « Enter », utilisez les touches directionnelles « Haut/Bas » pour sélectionner parmi : Anglais Français Allemand Italien Néerlandais Portugais Espagnol - Luminosité Sélectionnez « Luminosité Haut/Bas » de la télécommande puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Gauche/Droite » pour régler le niveau de luminosité de 1 à 16. - Contraste Haut/Bas » de la télécommande puis Sélectionnez « Contraste appuyez sur la touche « Enter », utilisez les touches directionnelles « Gauche/Droite » pour régler le niveau de contraste de 1 à 16. - Saturation Sélectionnez « Saturation Haut/Bas » de la télécommande puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Gauche/Droite » pour régler le niveau de luminosité de 1 à 16. - Teinte Sélectionnez « Teinte Haut/Bas » de la télécommande puis appuyez sur la touche « Enter », utilisez les touches directionnelles « Gauche/Droite » pour régler le niveau de 1 à 100.

Réinitialisation « Défaut Haut/Bas » de la télécommande, appuyez sur la touche « Enter » puis utilisez les touches directionnelles « Haut/Bas » pour sélectionner parmi « Activé » ou « Désactivé ». Remarque du cadre, de manière identique à la première utilisation

Le numéro de version du logiciel interne (à titre informatif) Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

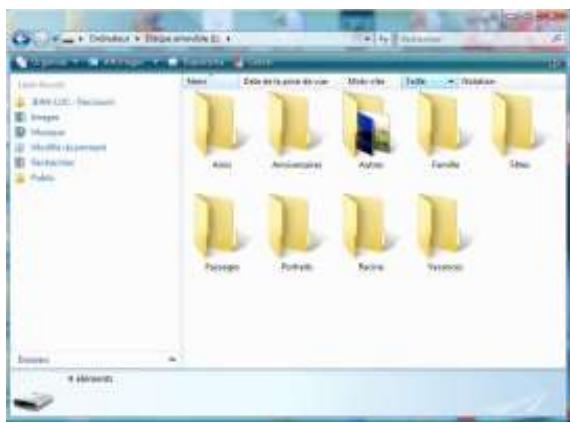

Connexion à un ordinateur Il est possible de transférer des fichiers dans le cadre en reliant celui-ci à votre micro-ordinateur. Pour cela, n câble USB (Prise mini USB côté cadre, et USB standard côté ordinateur) puis allumez votre cadre : » Retour au fonctionnement normal après déconnexion

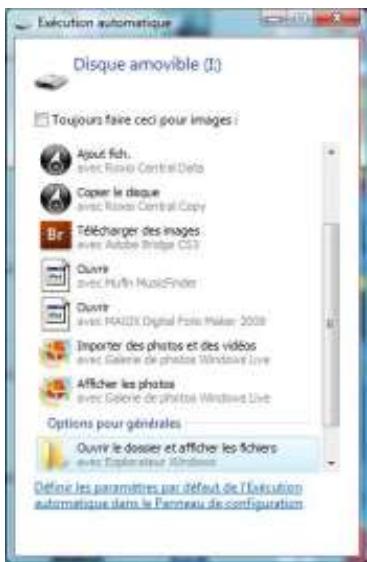

Cliquez sur « ouvrir le dossier et afficher les fichiers » afin de visualiser le contenu de la mémoire interne. Ouvrez le répertoire dans lequel sont stockés les fichiers que vous souhaitez transférer dans le cadre, et déposez les dans le dossier voulu par « copier/coller » ou « Glisser/déposer ». Attention ! Les photos ainsi transférées ne seront pas redimensionnées.

Débranchez le câble USB : votre cadre se remet en fonction automatiquement. Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

FRANCAIS VI. Instructions de sécurité Man difficiles à enlever. ; les traces de doigts sont soit endommagé. Évitez pas le cadre face aux rayons du soleil pour éviter les reflets. puissante. Ceci pourrait provoquer une surchauffe, un feu ou un choc électrique. Vei ; celui-ci ne doit pas être piétiné ou en contact avec tout dommage. Si le cordon est endommagé, débranchez-le et remplacez-le. Ventilation Les emplacements pour cartes mémoires et les ouvertures permettent de ventiler le cadre. Pour assurer une utilisation optimale du cadre et pour empêcher toute surchauffe, ces ouvertures ne doivent pas être obstruées ou couvertes. Gardez le cadre numérique à une distance suffisante du mur pour assurer sa ventilation. Ne placez pas le cadre photo numérique sur un lit ou un canapé pour éviter toute surchauffe. Attention ! Ne retirez jamais le capot en plastique situé à circuits électriques et vous pouvez être blessé si vous les touchez. Ne tentez pas de réparer votre cadre numérique seul. Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

La garantie ne couvre pas les dommages causés si vous (ou toute personne non habilitée) avez tenté de réparer le cadre. Si le cadre émet de la fumée, un bruit ou une odeur inhabituelle, éteignez-le et débranchez-le immédiatement. Contactez votre magasin. , veillez à débrancher le cordon accessoires : La télécommande (selon modèle). Toutefois, ces accessoires peuvent être commandés auprès de notre service technique : (N°Indigo Assistance Technique : 0892 7050 44 (0.34 la minute) ou par mail : assistance@sopeg.fr ) Période de garantie e durée de garantie de 12 mois. La période de garantie débute à la date la date et le modèle acheté. Couverture Un cadre numérique défectueux doit être retourné complet auprès de votre distributeur avec une note explicative. Si ce cadre numérique présente une défectuosité pendant la période de garantie, le Service Après Vente agréé réparera tous les éléments défectueux ou tout défaut de fabrication. Le Service Après Vente décidera unilatéralement de la réparation ou du remplacement du cadre numérique en intégralité ou en partie. notre Service Après vente. Exclusion Les dommages ou défauts causés par une mauvaise utilisation ou manipulation du cadre numérique et par pas couverts par la garantie. feu ou tout autre dommage causé pendant un transport. Aucune prise sous garantie ne pourra être réclamée si le numéro de série du cadre numérique a été modifié, enlevé, effacé ou rendu illisible. Aucune prise sous garantie ne pourra être réclamée si le cadre numérique a été réparé, altéré ou modifié r ou tout autre réparateur non officiellement agréé et qualifié. Le fabricant ne garantit pas les propriétés techniques décrites dans ce manuel. Le matériel et les accessoires décrits dans ce manuel sont sujets à modification sans préavis. Pour cette raison, le fabricant Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011

FRANCAIS rattachant sans préavis. Conformité au règlement en vigueur : Ce cadre numérique est conforme aux normes CE en vigueur et compatible avec la norme RoHS. Recyclage des équipements électriques et électroniques en fin de vie. Les appareils électriques et électroniques usagés ne doivent pas être éliminés avec les déchets ménagers ordinaires. La présence de ce symbole sur le produit ou son emballage vous le rappelle. recyclage approprié. En réutilisant les pièces et matières premières des appareils usagés, vous apportez votre mairie, au service de traitement des déchets usagés ou au magasin où vous acheté le produit.

VIII. Caractéristiques techniques

Caractéristiques DPF 9323 Taille

Définition 800 x 600 LED Ratio image 4/3 Mémoire interne 2 Go Audio/vidéo NON Cartes compatibles SDHC, SD/MMC, MS, Clés USB Fichiers lus JPEG Redimensionnement auto OUI Rotation auto OUI Entrée alimentation 100-240 V AC 50/60 Hz Sortie alimentation 5V DC 2Ah Consommation en veille <1W Consommation en utilisation <5W Dimensions 225 x 178 x 25mm Poids 520 g Windows XP, Vista,7, Mac OS 9.0 et suivants Compatibilité système Document non contractuel soumis à modifications en cas d’erreurs typographiques (Mktg1011). COPYRIGHT SOPEG 2011
