Type de produit	Pistolet à peinture électrique
Marque	PARKSIDE
Modèle	PFSPS 150
Puissance nominale	150 W
Débit	380 g/min (eau)
Viscosité maximale	100 DIN-sec
Pression nominale maximale	100 bar
Capacité du réservoir	0,765 L
Marquages de conformité	CE, TÜV-GS
Niveau de pression acoustique	93,9 dB(A)
Niveau de puissance acoustique	>106,9 dB(A)
Vibration main-bras	<2,5 m/s²
Buses de pulvérisation fournies	3 buses (0,6 mm et 0,8 mm)
Soupapes d'aspiration	3 pièces (1 montée)
Ressort	1 pièce
Buse de nettoyage	1 pièce
Prolongateur de buse	1 pièce
Godet doseur	1 pièce
Matériaux applicables	Peintures, vernis, laques jusqu'à 100 DIN-sec
Entretien	Nettoyer après chaque utilisation avec diluant ou eau ; huiler avec huile de machine à coudre
Consignes de sécurité	Porter un masque, assurer la ventilation, éviter flammes et projection sur personnes/animaux

FOIRE AUX QUESTIONS - PFSPS 150 PARKSIDE

Comment ajuster la viscosité de la peinture ?

Utilisez le godet doseur fourni. Remplissez-le à ras bord et mesurez le temps d'écoulement en secondes (DIN-sec). Pour la plupart des peintures, la viscosité idéale se situe entre 16 et 35 DIN-sec selon le type. Ajoutez un diluant adapté si nécessaire.

Comment nettoyer le pistolet après utilisation ?

Débranchez l'appareil. Vaporisez du diluant ou de l'eau à travers le pistolet. Pour une protection antirouille, vaporisez ensuite de l'huile de machine à coudre. Ne jamais immerger le pistolet dans un liquide de nettoyage.

Quelles précautions de sécurité dois-je prendre ?

Portez un masque de protection respiratoire. Travaillez dans un endroit bien ventilé. Ne fumez pas et évitez les flammes nues. Ne vaporisez jamais sur des personnes ou des animaux. Débranchez toujours l'appareil avant toute intervention.

Comment régler le jet de pulvérisation ?

Le jet se règle à l'aide du bouton de régulation situé sur le pistolet. Ajustez jusqu'à obtenir un jet fin et régulier, sans formation de gouttes. Commencez et terminez la pulvérisation en dehors de la zone à peindre.

Puis-je utiliser des peintures inflammables ?

Non, il est strictement interdit de pulvériser des liquides inflammables ou explosifs. Respectez les consignes de sécurité : pas de flammes nues, ne fumez pas, et travaillez dans un environnement exempt de gaz.

Que faire si la buse se bouche ?

Débranchez l'appareil. Démontez la buse et nettoyez-la avec un diluant adapté à l'aide de la buse de nettoyage fournie. Vérifiez également la soupape d'aspiration et le piston.

Comment démonter le pistolet pour un nettoyage en profondeur ?

Débranchez l'appareil. Dévissez la vis de fixation, retirez l'ensemble de pompe vers le bas. Dévissez la buse, retirez la soupape d'aspiration, le piston et le ressort. Nettoyez chaque pièce séparément.

Quelle est la différence entre les buses 0,6 mm et 0,8 mm ?

La buse de 0,6 mm produit un jet plus fin pour les peintures peu visqueuses et les finitions précises. La buse de 0,8 mm convient aux peintures plus épaisses et aux surfaces plus grandes. Choisissez en fonction de la viscosité du produit.

Comment mesurer la viscosité avec le godet doseur ?

Remplissez le godet doseur jusqu'au bord. Mesurez le temps d'écoulement complet en secondes. Ce temps correspond aux DIN-secondes. Reportez-vous au tableau des valeurs indicatives pour ajuster la dilution.

Comment entretenir le pistolet pour éviter la rouille ?

Après chaque nettoyage, vaporisez de l'huile de machine à coudre à travers le pistolet. Cela lubrifie les pièces internes et les protège contre la corrosion. Rangez l'appareil dans un endroit sec.

MODE D'EMPLOI PFSPS 150 PARKSIDE

PARKSIDE

Spray Gun

UK

C

0,6mm

0,8 mm

PARKSIDE

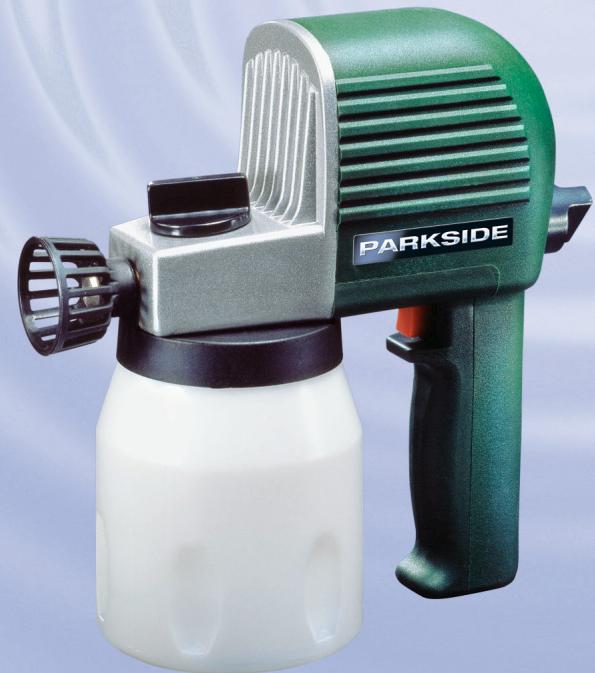

PFSPS 150 Spray Gun

Dear Customer, it is recommended to familiarise yourself with the functions of the spray gun before using it and to study the operating instructions carefully, including the safety information. The spray gun should only be used as described and for the specified applications.

PFSPS Technical Data		F Accessories
Nominal power :	150 Watt	- 3x Spray nozzle 4 0,6+ 0,8 mm (1 x assembled)
Delivery:	380 g/ min (water)	- 3x Pressure suction valve 7 (1 x assembled)
Viscosity:	max. 100 DIN-sec	- 1x Spring 9
Nominal pressure head:	max. 100 bar	- 1x Cleaning nozzle 11

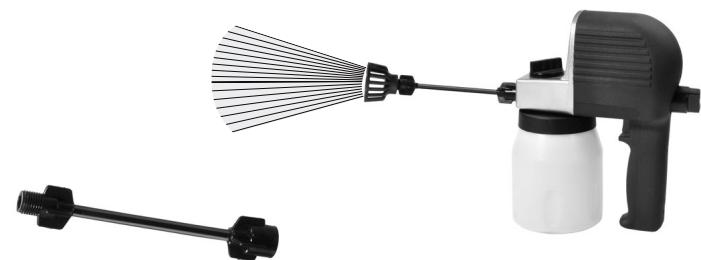

Tank capacity:	0,765 Liter	- 1x Nozzle extension 12
Protection class:	☐	- 1x Measuring cup 13
Test mark:	CE, TÜV – GS

Noise and vibration measured according to EN 50144-1:1998, EN 50144-2-7:2000

The A-rated sound pressure level of the device is typically 93,9 dB(A).

The sound power level can exceed 106,9 dB(A) during use.

Hearing protectors should be worn!

The hand vibration is typically lower than 2.5M / s2

PFSPS features

1. Regulating knob

2. Spray nozzle

3. Pressure suction valve

4. Pump piston

5. On/Off switch

6. Fixing screw

7. Aperture

8. Tank

9. Motor housing

10. Spring

Safety information relating to the use of the spray gun

• Read the information in the enclosed "General safety information" booklet
• Inhaling the spray is dangerous to health
• Wear a protective mask!
• When working in closed rooms, ensure good ventilation
• Explosion hazard! No naked flame in the working area
• Do not smoke!
• Do not spray any flammable or explosive liquids
• Never aim the spray jet at people or animals
• The spray gun must not be used in an environment where gases are present or can develop

WORKING INFORMATION

DIN-Sec / viscosity

The Parkside PFSPS 150 spray gun can be used for the application of up to maximum 100 DIN-sec. (viscosity). The viscosity can be determined with a simple measuring procedure using the supplied measuring beaker.

1.) Fill the measuring beaker full to the brim.
2.) Measure the efflux time in seconds.
3.) This time is termed DIN-seconds.

GB

Preparation of material to be sprayed

Commercially available lacquers, paints and varnishes are usually adjusted for brushing and not for spraying. For a correct working result, the viscosity of the lacquers, paints and varnishes should be adjusted according to DIN guidelines (see table).

The necessary dilution can be achieved using suitable thinner.

1.) Mix undiluted product well at 20^
2.) Add suitable thinner
3.) Check viscosity as described above -- see Fig. C --

Never adjust synthetic paint with diluent for cellulose lacquers!

Material example	DIN guide values
Car paint	16-20 DIN-sec
Acrylic paint	25-30 DIN-sec
Synthetic paint	25-30 DIN-sec
Primer	30-35 DIN-sec

Spraying

The surface to be sprayed must be clean, dry and free from grease.

Observe the safety information

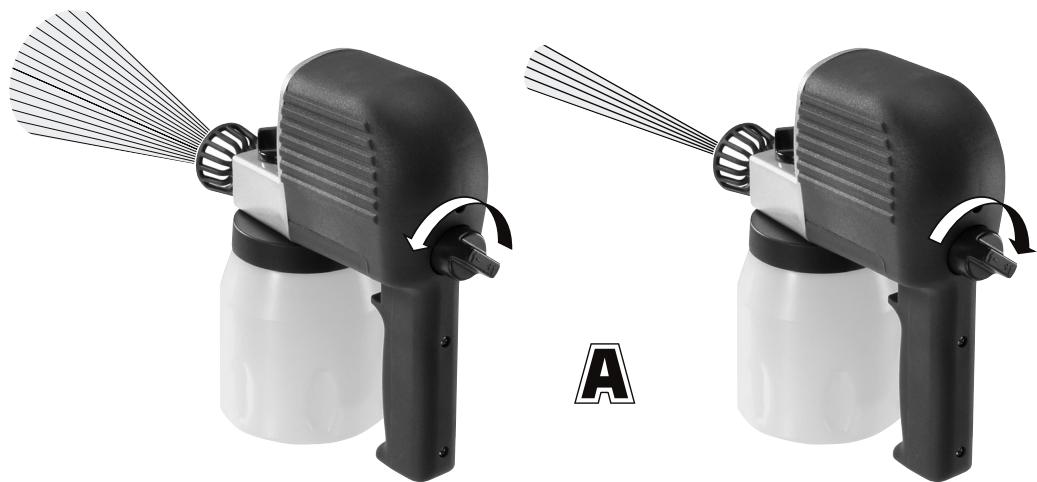

1.) Spray jet regulation -- see Fig. A --. The jet is correctly adjusted when no drops form and the spray is fine and regular.
2.) Do not switch the spray gun on/off over the spraying area, but start and end spraying about 10cm outside the spraying area.

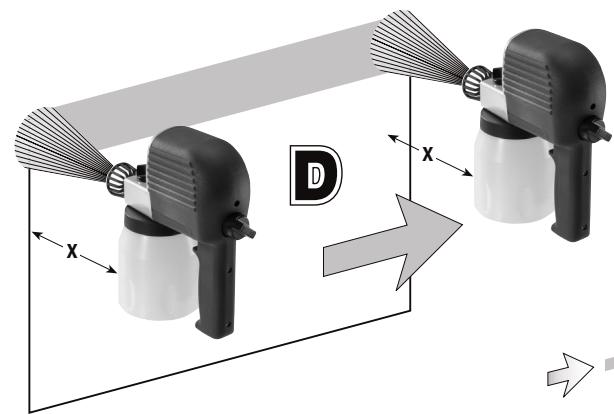

3.) Spray as shown in Fig. D.

• Move the spray gun parallel with the surface - do not move from side to side.
• Move the spray gun at a constant speed.
• Apply the material as thinly as possible
• The paint coats need to dry before the next coat is applied crosswise -- see Fig. E --.

4.) Do not empty the tank completely as this will produce drips!

Maintenance and cleaning - General information

1.) Disconnect the mains plug, also when working on the gun and when the gun is not in use.
2.) Spray thinner or water through the spray gun after each use.
3.) Spray sewing machine oil through the spray gun after cleaning for protection against rust.
4.) Never immerse the spray gun in cleaning agent

Maintenance and cleaning - Special information

1.) Disconnect the mains plug, also when working on the gun and when the gun is not in use.
2.) Unscrew locking screw 5 -- see Fig. B --
3.) Remove pump unit downwards.
4.) Unscrew nozzle 4, remove valve 7.
5.) Remove piston 10 and spring 9 from the spray gun.
6.) Clean the components 4, 7, 9, 10.

Environmental compatibility and material disposal

• Paints, varnishes and lacquers are special waste and must be disposed of accordingly.
• Observe the local regulations.
• Follow the manufacturer's directions.
• Environmentally harmful chemicals must be prevented from entering the soil, groundwater and lakes, rivers or canals.
• Spraying in the area of lakes, rivers or canals or surrounding areas (catchment area) is therefore forbidden
• When purchasing paints, lacquers and varnishes, it must be ensured that these are environmentally compatible.
