MODE D'EMPLOI KH 3128 PENDULUM ACTION JIGSAW PARKSIDE

CH Instructions d'utilisation et consignes de sécurité

NL PENDELDECOUPEERZAAG

FR/CH Instructions d'utilisation et consignes de sécurité Page 15

Utilisation conforme.. 16
Équipment. Page 16
Furniture. Page 17
Caracteristiques.. 17

Instructions de sécurité générales pour les outils électriques

Sécurité du poste de travail. Page 18
Sécurité électriche. Page 18
Sécurité personnelle. Page 18
Manipulation prudente et usage d'outils electriques Page 19
Consignes de sécurité spécifiques de l'appareil. Page 19
Accessoires/équipements d'origine.. Page 20

Mise en service

Informations concernant les lames de scie. 20
Montage/remplacement de la lame de scie. 21
Montage de la protection anti éclats. Page 21
Montage de la butée parallele... Page 21
Raccordement de I'aspiration des copeaux.. Page 21

Utilisation

Réglage de l'angle de coupe. Page 21
Réglage du cycle pendulaire. Page 21
Réglage de la course pendulaire. Page 22
Mise en marche/ extinction. Page 22

Entretien et nettoyage

Entretien. 22
Nettoyage.. 22

Mise au rebut. Page 22

Informations

Service.. 22
Déclaration de conformité/Fabricant. 23

Ce mode d'emploi utilise les pictogrammes et symboles suivants :
	Lire le mode d'emploi !	®	Classe de protection II
	Respecter les avertissements et les consignes de sécurité !	®	Porter des lunettes protecrices, un masque antipoussières, un casque auditif et des gants de protection.
	Risque d'électrocution ! Tension élec-trique dangereuse - Danger de mort !	®	Tenez les enfants et d'autres personnes à l'ecart pendant l'utilisation de l'outil électrique.
	Risque d'explosion !	®	Maintenez l'appareil à l'abri de la pluie et de l'humidité. Le risque d'un choc électrique augmente dans le cas où de l'eau pénétre dans l'appareil électrique.
V~	Tension alternative	®	Tout dommage sur l'appareil, le cor-don d'alimentation ou la fiche secteur représenté un danger de mort en cas de chic électrique. Contrôlez régulie- rement l'état de l'appareil, du cordon d'alimentation et de la fiche secteur.
W	Watt (Puisance appliquée)	®	Mettez l'emballage et l'appareil au re-but dans le respect de l'environnement.

Scie sauteuse PPHSS 730

Introduction

Avant la première utilisation, veuillez vous informer des fonctions de l'appareil et de la manipulation correcte des outils

electriques. Veuillez dire pour cela le mode d'emploi ci-dessous. Soigneusement conserve ces instructions. Remettez les documents aux utilisateurs lorsque vous préteze l'appareil.

Utilisation conforme

Cet outil convient pour réaliser des coupes droites et courbes, ainsi que des coupes obliques sur des pièces à arêtes vives en plastique, en bois ou en métal. Cet apparéil est exclusivement concu pour un usage privé dans des locaux secs et fermés. Respecter les instructions concernant les types de lames de

scie. Toute autre utilisation ou modification de l'appareil est considérée comme non conforme et peut être source de graves dangers. Le fabricant décline toute responsabilité pour les dégats issus d'une utilisation non conforme.

Equipement

1 Poignée pommeau
Interrupteur MARCHE/ARRET (verrouillable)
3 Boiltier
4 Molette de préselection de la vitesse
5 Cordon secteur
6 Fentes de ventilation
7 Manchon d'aspiration
8) Canal d'aspiration (voir ill. B)
9 Plaque de fond en métal léger
10 Semelle (amovable)
[1] Vis de serrage
12 Selecteur de mouvement pendulaire
[13] Galet de guidage
14 Lame de scie

Orifices d'insertion (vis de serrage inclue)
16 Protection anti éclats
17 Protection anti contact
18 Serrage rapide
19 Buteeparallele
20 Clé à vis à six pans creux
21 Tige d'arrêt (voir ill. B)

Furniture

1 Scie sauteuse avec

• Manchon d'aspiration
• Clé à vis à six pans creux
• Protection anti éclats

1 Buteeparallele
1 Valise plastique
1 Mode d'emploi
1 Manuel "Garantie et service"

2 Lames de scie pour l'usinage de bois
1 Lame de scie pour l'asinage de métaux

Charactéristiques

Scie sauteuse: Parkside PPHSS 730

Tension nominale : 230V~50Hz

Puissance absorbée: 730W

Cycle à vide : max. n_0600 - 2900^-1

Profondeur de coupe : max. 110mm

Course pendulaire: 3 niveaux et réglage

coupe fine

Coupes obliques: 0 - 45^ gauche/droite

Classe de protection: II/回

Bruit et vibrations :

Valeurs mesureres conformes à EN 60745.

Niveau de pression acoustique avec reference A de I'appareil est normalement de 90 dB (A). Incertitude K = 3 dB. Le niveau de bruit pendant le travail peut depasser 101 dB (A).

Porter un casque auditif!

Accélération évaluée typique :

Vibration de I'avant-bras a_h = 6,268m / s^2

Incertitude K = 1,5 ~m / s^2

A AVENTISSEMENT! Le niveau de vibrations indiquedans ces instructionsa eté mesuré conformémentauxmethodesde mesure decrites dans la normeEN60745etpeutetreutilise pourla comparaisond'outils.

Le niveau des vibrations varie en fonction de l'usage de l'utilélectrique et peut, dans certains cas, excéder les valeurs indiquées dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l'utilélectrique est utilisé régulièrement de cette manière.

Remarque: Afin d'obtenir une estimation précise de la sollicitation vibratoire pendant un certain temps de travail, il faut aussi tener compte des périodes pendant lesquelles l'appareil est eteint ou allumé, mais n'est pas efectivement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Instructions de sécurité générales pour les outils électriques

A AVERTISSEMENT! Lire toutes les consignes de sécurité et instructions!

Tout manquement aux consignes de sécurité et instructions peut cause une électrocution, un incendie et de graves blessures.

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTION POUR POUVOIR VOUS Y REPORTER ULTÉRIEUREMENT!

1. Sécurité du poste de travail

a) Veillez à ce que votre zone de travail soit propre et bien éclairée. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents.
b) Ne pas utiliser l'appareil dans une atmophère explosive contenant des liquides, des gaz ou des poussières inflammbles. Les étincelles produites par les outils électriques peuvent faire explodeer la poussière ou les gaz.
c) Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil électrique. Toutte distraction peut vous faire perdre le contrôle de l'appareil.

2. Sécurité électrique

Prévention de risques mortels par électrocution :

a) La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche intacte et une prise de courant ajusté permettent de réduire les risques d'électrocution.
b) Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigerateurs. Risque élevé d'électrocution lorsqu'vous ont relié à la terre.
c) Ne pas exposer cet apparéil à la pluie, ni à l'humidité. L'infiltration d'eau dans un apparéil électrique augmente les risques d'électrocution.

d) Ne jamais utiliser le cable de manière non conforme, pour porter l'appareil ou le suspendre, voire pour débrancher la fishe secteur de la prise de courant. Tenir le cable à l'écart de toute source de chaleur, d'arêtes coupantes ou de parties mobiles de l'appareil. Un cable tordu ou enchevtré augmente les risques d'électrocution.

e) Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un cable de rallonge homologué pour l'usage à l'extérieur. L'utilisation d'un cable de rallonge homologué pour l'usage en plein-air réduit les risques d'électrocution.
f) Si l'utilisation de l'outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L'usage d'un disjoncteur différentiel réduit les risques de décharge électrique.

3. Sécurité personnelle

a) Soyez toujours attentif et vigilant quel- le que soit la tâche exécutée et procé- dex toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distrac- tion lors de l'usage de l'appareil peut causer de sérieuses blessures.
b) Portez une tenue de protection personnelle et tous des lunettes de protection. Le port d'équipement personnel de protection tel que masque antipoussières, chaussures de sécurité antidéraptantes, casque ou protection auditive, selon le type et l'utilisation de l'appreil électrique, diminue les risques de blessures.
c) Éviter toute mise en marche involontaire. Vérifier que l'outil électrique est étant avant de le racorder à l'alimentation électrique, le déplacer ou le transporter. Lors du transport de

l'appareil, si le doigt est sur l'interrupteur MARCHE/ARRÉT ou si l'appareil est allumé, vous risquez de provoquer des accidents.

d) Avant demettre en marchel l'appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures.
e) Éviter toute position anormale. Veiller à avoir des appuis fermes et à contrôler votre équilibre à tout moment. Ceci vous permet de很好地 contrôler l'appareil, sur tout en cas de situations inattendues.
f) Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles.
g) Si les dispositifs d'aspiration et de récapération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs réduit les dangers causés par les poussières.

4. Manipulation prudente et usage d'outils électriques

a) Nepas surcharger l'appareil. Utiliser l'outil électrique ajustat pour réaliser votre travail. L'outil ajustat vous permet de很好地 travailler et en toute sécurité dans la plage de puissance prescrite.
b) Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé.
c) Débrancher la fiche électrique de la prise de courant, avant d'ajuster l'outil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'appareil.

d) Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sans expérience.
e) Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coince pas, si des pieces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pieces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents.
f) Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider.
g) Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc. conformément à ces instructions et aux specifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter. L'usage d'outils électriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses.

Consignes de sécurité spécifiques de l'appareil

Prévention des risques de blessures, d'incendies et de menaces pour la santé :

Fixer la piece usinée. Utiliser des dispositifs de serrage/étau pour fixer la piece usinée. La pièce est ainsi plus sûrement fixée qu'à la main.
Toujours amener l'outil electrique en marche contre la piece usinée. Autrement, vous risquez un contrecoup.
Garder les mains éloignées de la zone de coupe. Ne pas saisir la piece usinée par dessous. Risque de blessure en cas de contact avec la lame de scie 14.

Veiller à ce que la plaque de fond 9 soit en contact pendant le sciage.
- Immediatement débrancher la fiche secteur de la prise de courant en cas de danger.
Toujours faire dégager le cordon secteur vers l'arrête de l'appareil.

A AVENTISSEMENT! VAPEURS TOXIQUES!

L'asinage de poussières nocives/toxiques est dangereux pour la santé de l'utilisateur et des personnes séjournant à proximité.

Porter des lunettes protectrices et un masque antipoussières !

Éviter de scier des matériaux contenant des substances toxiques.
Ne pas usiner des matériaux à base d'amiente. L'amiente est considérée cancérigène.
En cas d'usinage prolongé de bois et plus spécifiquement de matériaux dégageant des poussières nocives, vousdezvez raccorder l'appareil à un disposifd'aspiration des poussieres adequat.
Assurer une ventilation convenable.
Ne pas usiner des matieres mouillées ou des surfaces humides.
Lorsque la coupe est terminée, eteindre l'outil eletrique et ne retirer la lame de scie 14 de la fente qu'une fois qu'elle est immobile.
Ne pas freiner la lame de scie [14] après l'extinction par une pression laterale. La lame de scie [14] peut s'endommager, se casser ou provoquer un contrecoup.
Uniquement utiliser des lames de scie intactes et en parfait état. Les lames de scie tordues ou émoussées peuvent casser ou provoquer un contrecoup.
L'appareil doit toujours rester propre, sec et exempt d'huiles ou de graisses.

- Accessoires/équipements d'origine

Uniquement utiliser les accessoires et équipements indiqués dans le mode d'emploi. L'usage d'équipements ou d'accessoires autres que ceux recommendés peut signifier un risque de blessure pour l'utilisateur.

- Mise en service

- Informations concernant les lames de scie

L'équipement de base Parkside comprend des lames de scie adaptées aux principales utilisations pour les bois et les métaux.

PARKSIDE

1 lame de scie à bois pour les ans un bois tendre (flèche verte)

PARKSIDE

1 lame de scie à bois pour
be bois tendre (flèche orange)

PARKSIDE

1 lame de scie spéciale pour les métaux de 3 mm (flèche noire)

Avis : Utilisez un réfrigerant approprié, par exemple de l'huile de coupe. Ceci augmente la longévité et la durée d'utilisation de la lame.

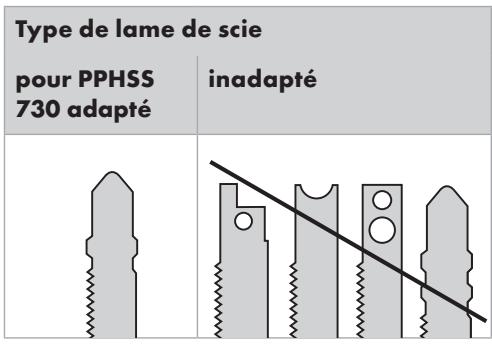

Vous trouvrez dans le commerce des lames de scie spécialement conçues pour chaque application.
Vous pouvez utiliser n'importe qu'elle lame de scie à condition qu'elle possède la fixation correspondante (tige à came).

- Montage/remplacement de la lame de scie

A AVERTISSEMENT! Débrancher la fiche secteur de la prise de courant avant d'effectuer tous les travaux sur l'appareil. Autrement, il existe un risque de blessures.

Tournier le serrage rapide [18] et le maintainir tourné.
Enconcer la lame de scie [14] jusqu'à la butée dans le serrage rapide [18]. La lame de scie [14] s'enclenche.
La lame de scie 14 doit etre dans le galet de guidage 13.
Relacher les serrage rapide 18, il doit returner dans sa position initiale. La lame de scie 14 est verrouillée.

- Montage de la protection anti'éclats

Retirez le patin 10 de la plaque de fond 9.
Insérer la protection anti éclats [16] par le bas dans la plaque de fond et l'insérer dans les rainures. La protection anti éclats permet d'éviter l'éclairagement de la surface.

- Montage de la butée parallèle

La butée parallèle [19] peut être fixée à gauche ou à droite de l'outil (voir ill. A).

Devisser les deux vis des orifices d'insertion 15
Insérer la butée parallèle 19 dans les orifices d'insertion 15.
Resserrer les deux vis de fixation.

Raccordement de l'aspiration des copeaux

Insérer le manchon d'aspiration dans le canal d'aspiration jusqu'à l'enclement.
Raccorder un dispositif d'aspiration des poussieres et copeaux homologué au manchon d'aspiration (voir ill. C).

- Utilisation

Réglage de l'angle de coupe

Desserrer la vis de serrage [11] avec la clé à vis à six pans creux [20].
Régler l'angle de coupe 0^ / 15^ / 30^ / 45^ (gauche/droite) sur la plaque de fond [9]. Les marquages gravés correspondent aux creux pour le réglage de l'angle de coupe. Le boitier est doté d'une tige d'arrêt [2] (voir ill. B) qui doit s'enclencher dans les creux respectifs.
Serrer la vis de serrage [11] avec la clé à vis à six pans creux [20].

Réglage du cycle pendulaire

Régler la fréquence de cycle pendulaire avec la molette de seLECTION de vitesse 4.
Si possible, toujours déterminer le réglage optimal au moyen d'un essai préalable.

Réglage de la course pendulaire

Utiliser le sélecteur de mouvement pendulaire [12] pour régler le mouvement pendulaire de la lame de scie [14]. Sans mouvement pendulaire (position "0"), la scie exécute une coupe fine et propre. Le mouvement pendulaire doit être réglé pour les pieces fines. La sélection du mouvement pendulaire (position 1 - 3) permet d'obtenir une avance plus rapide.

Si possible, tous déterminer le réglage optimal au moyen d'un essai préalable.

- Mise en marche/ extinction

DANGER! Avant de brancher l'outil sur le courant secteur, vérifier que la tension secteur corresponde à 230V 50Hz et que le réseau soit équipé d'un fusible de 16A!

Mise en marche :

Pousser l'interrupteur marche / arrêt 2 sur la position ,l" jusqu'à ce qu'il s'enclenche.

Extinction :

Enconcer la partie posterieure de l'interrupteur marche/arrêt 2

- Entretien et nettoyage

- Entretien

• Remplacer la lame de scie [14] dés que sa denture est émoussaée et ne permet plus d'effectuer coupe impeccable.

Nettoyage

Nettoyer l'appareil après avoir terminé votre travail de coupe.

• Éliminer les salissures (par ex. par les copeaux). Utiliser un chiffon sec.

- Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent etre mises au rebut dans les déchetteries locales.

Ne pas jeter les apparciels electriques dans les ordures menagères !

Conformément à la directive européen 2002/96/CE relative aux apparéils électriques et électroniques usés, et à son application dans les législations nationales, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage ecophile.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des apparèils usés.

- Informations

Service

La filiale compétente de votre pays est indiquée dans les documents de garantie.

Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S.A.V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

- Déclaration de conformité/ Fabricant C€

Nous sousignés, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Allemagne, déclarons par la présente que ce produit satisfait aux directives CE suivantes :

Compatibilité electromagnétique (89/336/EEC), (92/31/EEC)

Type/Désignation de l'appareil: Scie sauteuse PPHSS 730

Bochum, le 31/03/2008

Hans Kompernaβ
-Gerant-

Sous réserve de modifications techniques dans l'intérêt d'une poursuite du développement du produit.

Introduzione

Pendeldecoupeerzaag PPHSS 730

Inleiding

Pendeldecoupeerzaag PPHSS 730

Bochum, 31.03.2008

Hans Kompernaβ

-Directeur

Evite o perigo de vida por什麽 électrique:
