Type de produit	Pompe à chaleur air/eau
Caractéristiques techniques principales	Monobloc, système de chauffage et de refroidissement
Alimentation électrique	230 V, 1 phase
Dimensions approximatives	Dimensions (L x H x P) : 1 200 x 1 400 x 400 mm
Poids	Environ 100 kg
Compatibilités	Compatible avec les systèmes de chauffage central, radiateurs et planchers chauffants
Tension	230 V
Puissance	9 kW (puissance nominale de chauffage)
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire
Entretien et nettoyage	Vérification annuelle recommandée, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des revendeurs agréés
Sécurité	Protection contre les surcharges, dispositifs de sécurité intégrés
Informations générales utiles	Étiquette énergétique : A+++, niveau sonore : faible, garantie constructeur de 5 ans

FOIRE AUX QUESTIONS - WH-UD09HE8 PANASONIC

Comment régler la température de l'eau sur le PANASONIC WH-UD09HE8 ?

Pour régler la température de l'eau, utilisez le panneau de contrôle situé sur l'unité intérieure. Appuyez sur le bouton de température et utilisez les flèches pour ajuster la température désirée.

Que faire si l'unité ne démarre pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur est en marche. Si tout semble en ordre, attendez quelques minutes, puis essayez de redémarrer l'appareil.

Comment nettoyer le filtre de l'unité ?

Pour nettoyer le filtre, retirez-le délicatement du panneau de l'unité intérieure, puis rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Quels sont les bruits normaux lors du fonctionnement de l'appareil ?

Des bruits de circulation d'eau ou de léger sifflement peuvent se produire pendant le fonctionnement normal. Cependant, si vous entendez des bruits forts ou inhabituels, il est conseillé de contacter un technicien.

L'appareil affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur affiché. En fonction du code, vous devrez peut-être réinitialiser l'appareil ou contacter un professionnel.

Comment vérifier le niveau de réfrigérant ?

Vérifiez le niveau de réfrigérant en consultant un technicien qualifié, car cela nécessite des outils spécifiques et des compétences techniques.

Est-il normal que l'appareil dégage de l'humidité ?

Oui, il est normal que l'appareil dégage de l'humidité, surtout en mode de chauffage. Cela est dû à la condensation. Assurez-vous que le drainage est correct.

Comment programmer les horaires de fonctionnement de l'appareil ?

Utilisez la fonction de minuterie sur le panneau de contrôle pour programmer les heures de démarrage et d'arrêt de l'appareil selon vos besoins.

Que faire si l'eau chaude n'est pas suffisante ?

Vérifiez si la température est correctement réglée. Si le problème persiste, il pourrait y avoir un problème de circulation d'eau ou de chauffage, et il est recommandé de contacter un technicien.

L'appareil a besoin d'entretien régulier ?

Oui, il est recommandé de faire vérifier l'appareil par un professionnel au moins une fois par an pour garantir un fonctionnement optimal.

MODE D'EMPLOI WH-UD09HE8 PANASONIC

Pompe à chaleur air-eau

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

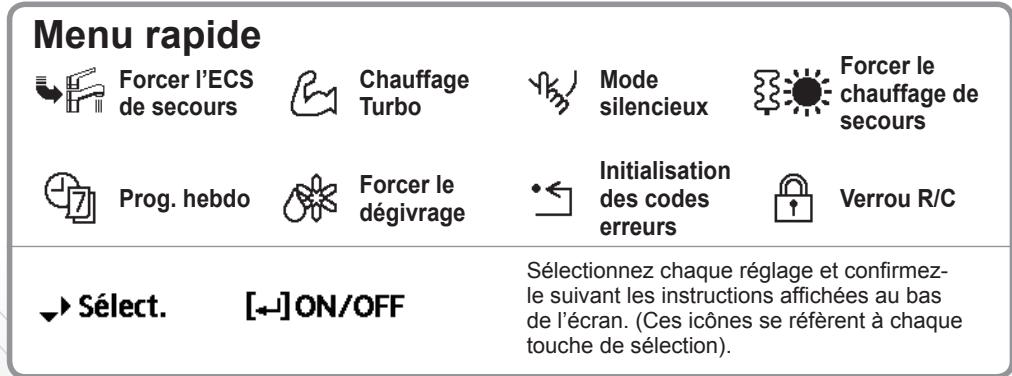

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour retourner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icône de fonctionnement

Example:

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre près de 1 minute après que ↓ ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

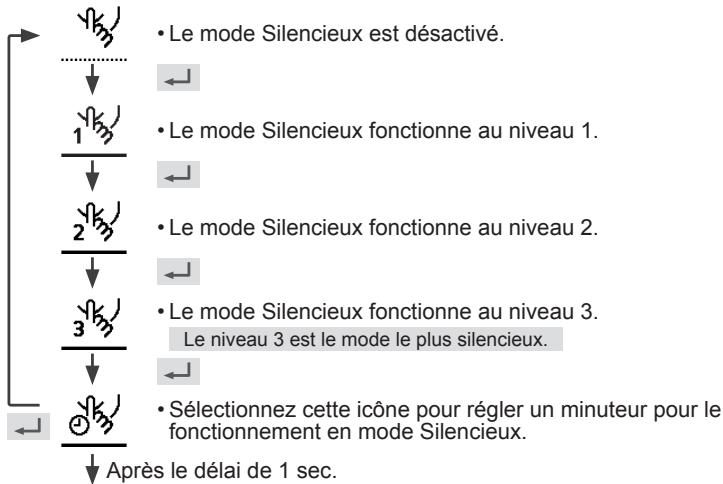

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre presque 1 minute après que ait été activé).

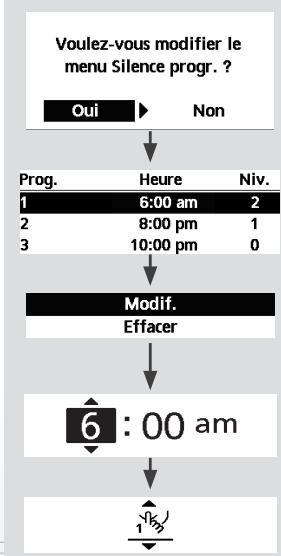

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « Modif. »

• Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

A/AB/ /B/ /B/

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T° consigne

Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur →, ← et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
