Tipo de producto	Bomba de calor aire/agua
Características técnicas principales	Monobloque, sistema de calefacción y refrigeración
Alimentación eléctrica	230 V, 1 fase
Dimensiones aproximadas	Dimensiones (L x H x P) : 1 200 x 1 400 x 400 mm
Peso	Aproximadamente 100 kg
Compatibilidades	Compatible con sistemas de calefacción central, radiadores y suelos radiantes
Tensión	230 V
Potencia	9 kW (potencia nominal de calefacción)
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria
Mantenimiento y limpieza	Verificación anual recomendada, limpieza de filtros
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través de distribuidores autorizados
Seguridad	Protección contra sobrecargas, dispositivos de seguridad integrados
Información general útil	Etiqueta energética : A+++, nivel sonoro : bajo, garantía del fabricante de 5 años

Preguntas frecuentes - WH-UD09HE8 PANASONIC

¿Cómo ajustar la temperatura del agua en el PANASONIC WH-UD09HE8?

Para ajustar la temperatura del agua, utiliza el panel de control ubicado en la unidad interior. Presiona el botón de temperatura y usa las flechas para ajustar la temperatura deseada.

¿Qué hacer si la unidad no arranca?

Verifica si el aparato está correctamente enchufado y si el interruptor está encendido. Si todo parece en orden, espera unos minutos y luego intenta reiniciar el aparato.

¿Cómo limpiar el filtro de la unidad?

Para limpiar el filtro, retíralo con cuidado del panel de la unidad interior y enjuágalo con agua tibia. Déjalo secar completamente antes de volver a colocarlo.

¿Cuáles son los ruidos normales durante el funcionamiento del aparato?

Pueden producirse ruidos de circulación de agua o un ligero silbido durante el funcionamiento normal. Sin embargo, si escuchas ruidos fuertes o inusuales, se recomienda contactar a un técnico.

El aparato muestra un código de error. ¿Qué hacer?

Consulta el manual de usuario para identificar el significado del código de error mostrado. Dependiendo del código, es posible que debas reiniciar el aparato o contactar a un profesional.

¿Cómo verificar el nivel de refrigerante?

Verifica el nivel de refrigerante consultando a un técnico calificado, ya que esto requiere herramientas específicas y habilidades técnicas.

¿Es normal que el aparato emita humedad?

Sí, es normal que el aparato emita humedad, especialmente en modo de calefacción. Esto se debe a la condensación. Asegúrate de que el drenaje sea correcto.

¿Cómo programar los horarios de funcionamiento del aparato?

Utiliza la función de temporizador en el panel de control para programar las horas de inicio y parada del aparato según tus necesidades.

¿Qué hacer si el agua caliente no es suficiente?

Verifica si la temperatura está correctamente ajustada. Si el problema persiste, podría haber un problema de circulación de agua o de calefacción, y se recomienda contactar a un técnico.

¿El aparato necesita mantenimiento regular?

Sí, se recomienda hacer revisar el aparato por un profesional al menos una vez al año para garantizar un funcionamiento óptimo.

MANUAL DE USUARIO WH-UD09HE8 PANASONIC

Guía del menu rápido

Sistema de bomba de calor aire a agua

Esta guía<rápida describe como utilizar el menu<rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menu rápido.

como utiliser el menu=rápido

Una vez terminados los ajustes iniciales, es possible selectionar un menu rápido para editar los ajustes de在哪quiera de las siguientes.optiones.

① Pulse

② Utilice ▲ ▼ ▷ para seleccionar un menu.
③ Pulse ← para activar o desactivar el menu seleccionado.

Menu rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Select.

[+]ON/OFF

Selección cada.option y confirma su configuración siguiendo las instruccionesmostatadas en la parte inferior de la pantalla. (Estos iconos hacer referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no tiene conectado el accumulator ACS (Lareshación al accumulator ACS está OFF),el筷óse de que lareshación del accumulator ACS está ON.

Notas sobre el icono de funcionaiento

Ejempio:

• Icono de funciona con "...= OFF

• Icono de funciona con “——” = ON

ACS forzado

Selección el suiviente icono para encender y apagar el accumulator ACS.

Pulse para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funciona y el modo recuperan el estado memorizzato anterior.

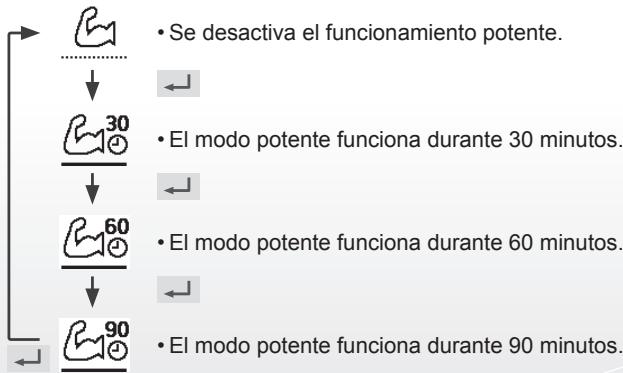

Potente

Selección este icono para el funcionaimiento potente en frío o calor.

Pulse para confirmar su selección.

(EI funciona potente se inicia aproximately 1 minuto après de haber pulsado ).

Nota:

• El modo potente se desconecta al apagar el sistema.

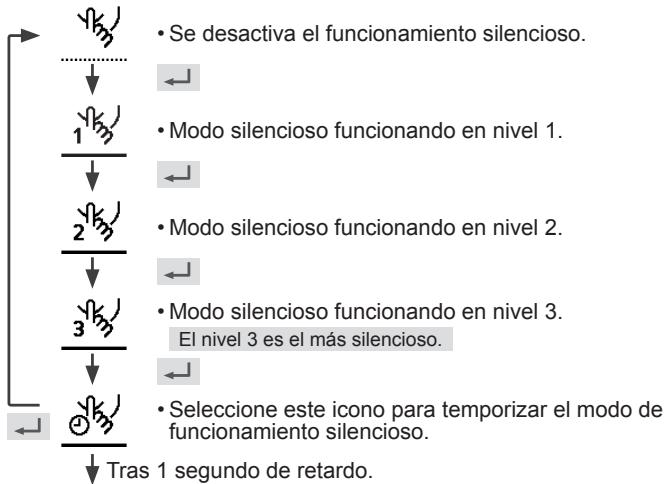

Silencioso

Selección este icono para activar el funciona silencioso.

Pulse para confirmar su seleccion.

(EI funciona silencioso se inicia aproximately 1 minuto antes de haber pulsado ).

Selezione "Si".

Selección el patron "1" ~ "6".

Selección "Edisión".

• En caso de seleccionar "Borrar", se borrará el ajuste del patron del temporizador que haya的选择acionado.

Ajuste la hora y los Minutes.

Selección el nivel de silencio.

El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patron, la pantalla lo做不到 "El tiempo establecido se solapa!".

Resistencia forzada

Pulse para confirmar su selección.

(EI calefactor forzado se inicia aproximadamente 1 minuto afterwards behacer pulsado).

Nota:

• El calefactor forzado se deshabilita siempre que el equipo este en funciona y se做不到 a Deshabilitado bajo a la operacion ON!

Deshabilitado bajo a la operation ON!

[B]Cerrar

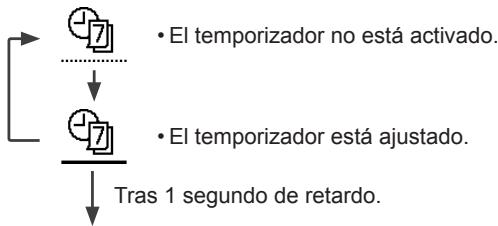

Temporal. semanal

Selección este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse para confirmar su seleccion.

Selezione "Si".

• Al seleccionar "No" volver a la pantalla principal.

• Config. temporizador: Sezione Config. temporizador para editar el temporizador semanal.

• Copia temporiz.: SeLECTIONE para copiar los ajustes de un temporizador.

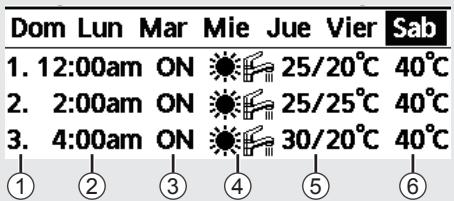

[Ejemplodelosajustesdeuntemporizador]

Selección el(los) día(s) que deseee editar mediante los botones ▲ ▼.

Si no ha ajustado ninguno de los 6 patrones se做不到a esta pantalla.

① Selección el patron "1" ~ "6".
② Establishzca la hora y los Minutes del programa.
③ Seleccione ON u OFF para el programa.
(4) Seleccione el modo de funciona.

A/A/ / / / / / / / / • Seleccione el modo mediante los botones

⑤ Establishzca las temperatas para las zonas 1 y 2 (en caso de que su sistemasonga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establishzca la temperatura del accumulator ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frio-calor.
• En caso de haber的选择acion el temporizador seminal para dos zonas, deben repetir el本身就是 procedimiento para la zona 2.

Descongelado forzado

Selección este icono paradescendingarlastuberías.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Solicitaceptada!

[B]Cerrar

Borrarerrores

Selección este icono para recuperar la configuración anterior en caso de error.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

Solicitaceptada!

[B]Cerrar

• Cercórese de que todas las unidades están apagadas antes de selecciónar este modo, ya que restaurará el sistemascomplete a la configuraciónanterior.

Bloquear panel de control

Selección para bloquear el mando a distancia.

Pulse para confirmar su selección.

(Al acceptar el modo se做不到a esta pantalla).

¿Quieres bloquear el control remoto?

Si No

Selezione "Si".

(La pantalla principal quedará bloqueada).

• Si selección "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse qualier tecla.

(AI aceptar el modo se做不到a esta pantalla).

Introduzca los 4 digitos del numero (La pantalla se desbloquea al introducir el numero correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar sistemas)

Pulse , y continuamente durante 5 seguntos.

(AI acceptar el modo se做不到a esta pantalla).

(La pantalla se apagará cuando de 3segundos.)
