MODE D'EMPLOI RTRF WOLF
NOTICE D'INSTRUCTIONS : À dire attentivement avant d'utiliser la machine
Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier sans préavis, les spécifications des modèles présentés. Photos et illustrations non contractuelles.
1) Avant d'utiliser votre tondeuse
Familiarisez-vous avec ses commandes. Étudiez soigneusement son fonctionnement pour pouvoir arrêter rapidement le moteur.. Dégagez la pelouse des pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris pouvant être projetés par la tondeuse. Supprimez également les branches basses pouvant blesser les yeux. Avant chaque tonte, assurez-vous du bon état de la lame et de son serrage.. Avant de retirer le bac de ramassage, ou de changer la hauteur de coupe, arrêtez le moteur et attendez l'immobilisation de la lame.. Ne portez jamais de vêtements amples durant la tonte. Équipez-vous de chaussures solides et antidérapantes.
. Notre tondeuse ne doit être utilisée que conformément à la présente notice d'utilisation.. Ne conduisez pas trop près de talus, de fossés, sur des terrains meubles ou comptant des risques de renversement.
INDICE:
Les adolescents de moins de 16 ans ne doivent pas utiliser la machine. Ne laissez jamais fonctionner le moteur sans surveillance. N'utilisez pas la machine si vous êtes fatigué ou malade. Évitez également de le faire si vous avez bu des boissons alcoolisées ou pris des médicaments. L'utilisateur est responsable de la sécurité des tiers se trouvant dans la zone de travail de la machine. Veillez à ce que personne ne puisse être blessé par des projections de pierres ou d'autres objets lors de la tonte.
Évitez la présence de personnes ou d'animaux à proximité de la machine lorsque le moteur tourne. N'enlevez jamais les étiquettes ou les éléments de sécurité. Ne confiez jamais votre tondeuse à une personne n'ayant pas pris connaissance de la notice d'utilisation. La tondeuse ne doit être utilisée qu'avec son bouclier de sécurité (déflecteur). Évitez les obstacles tels que taupinières, touffes, bordures, socles bétonnés qui ne peuvent pas être coupés par la lame et qui risquent d'endommager le système de coupe. Ne mettez jamais ni main ni pied sous le carter de coupe. Ne tondez qu'en plein jour, ou avec un bon éclairage artificiel. En cas d'intervention sur le moteur, arrêtez-le. Il faut toujours respecter la distance de sécurité minimale donnée par les longerons du guidon. Lorsque vous tondez sur des talus ou sur des pentes, il convient d'être particulièrement prudent et de respecter le schéma de tonte N°9 page 18.
Si la machine doit être soulevée ou transportée, arrêtez le moteur. Par précaution, retirez le capuchon de bougie. Si vous devez déplacer la tondeuse en dehors de la pelouse, débrayez la lame ou arrêtez le moteur. Il est recommandé d'avoir recours à une rampe de chargement ou de se faire aider par quelqu'un pour charger ou décharger la machine. Respectez également d'éventuelles prescriptions légales relatives à l'utilisation des tondeuses thermiques. Ces précautions sont indispensables pour votre sécurité. Les commandements mentionnés ne sont toutefois pas exhaustifs ; à tout moment, utilisez cette tondeuse à bon esprit.
Entretien
. Maintenez toujours la machine et ses différents accessoires en parfait état de marche. Utilisez du carburant «FRAIS», conservé dans un récipient propre. N'achetez que la quantité de carburant que vous utiliserez sous 2 mois.. Les travaux d'entretien et de nettoyage de la tondeuse, ainsi que le démontage des dispositifs de sécurité ne doivent être effectués que lorsque le moteur est arrêté. Par précaution, retirez le capuchon de la bougie.. Les lames de rechange doivent uniquement être montées sur les tondeuses pour lesquelles elles sont prévues, et ce conformément aux indications données.. APRÈS un choc sur la lame, celle-ci est à changer impérativement.
. En cas d'utilisation non conforme à la notice et à la réglementation en vigueur, Outils WOLF décline toute responsabilité.. Vous ne devez pas effectuer des modifications sur votre tondeuse sans accord préalable de la part des Outils WOLF. Toute modification non autorisée par Outils WOLF peut rendre la machine dangereuse et conduire à de sévères blessures lors de l'utilisation. En cas de non-respect de ces consignes, Outils WOLF décline toute responsabilité.
Identification de la tondeuse
Le numéro d'identification de votre tondeuse se trouve sur le côté gauche de celle-ci. Communiquez ce numéro à votre Revendeur-Réparateur en cas d'intervention sur la tondeuse.
Important : en cas de remplacement de pièces, n'utilise que des pièces d'origine Outilis WOLF. La qualité du travail effectué, la longévité de la tondeuse et votre sécurité en dépendent. L'utilisation de toute pièce «non d'origine», en plus des risques encourus par l'utilisateur, entraînerait l'annulation de la garantie pour tout dommage en résultant. La société Outilis WOLF décline toute responsabilité en cas d'accident à l'utilisation d'une pièce «non d'origine».
Ce signe vous indiquera les conseils qui concernent votre sécurité.
Ce signe vous indiquera les conseils qui concernent la longévité de votre fondeuse.
6) DESCRIPTION DES PICTOGRAMMES DE SECURITE
b) - Avant utilisation, lire et observer rigoureusement les instructions de la notice
c) - Risque de sectionnement des doigts
d) - Arrête le moteur et débranche le capuchon de bougie avant de procéder à toute opération de maintenance ou de réparation
e) - Risque de projection d'objets
f) - Tenir les tiers à l'écart de la zone dangereuse
g) - Protection obligatoire de l'ouie
RTRF RTKF
| Mateur | BOMBARDIER ROTAX 232 - 2 temps | KAWASAKI FC 290V - 4 temps OHV |
| Alésage | 69,5 mm | 78 mm |
| Course | 61 mm | 60 mm |
| Cylindrée | 232 cm³ | 286 cm³ |
| Puisance maxi mesurée en sortie d'arbre | 7,7 ch. à 3600 min -1 (5,6 kW) | 9 ch. à 3600 min -1 (6,6 kW) |
| Régime d'utilisation | 2800 fps/min | 2800 fps/min |
| Lanceur | Horizontal à retour automatique | Horizontal à retour automatique avec décompresseur centrifuge |
| Régulateur | Mécanique centrifuge | Mécanique centrifuge |
| Contenance du réservoir carburant | 4,6 litres | 2,2 litres |
| Contenance huile | - | 1,1 litre SAE 10 W40 |
| Carburant | Mélange: super carburant sans plomb 95 octane + 2% d'huile SUPER 2 temps | Super carburant sans plomb 95 octane |
| Carburateur | A flotteur, starter manuel | A flotteur, starter commandé à distance |
| Refroidissement | Par soufflerie d'air | Par soufflerie d'air |
| Filtre à air | Silencieux d'aspiration à cartouché papier | Type semi-cyclone avec cartouché papier + préfiltre |
| Allumage | Electronique | Electronique |
| Bougie | Culot Ø 14 mm. Long. filetage 12,7 mm. | Culot Ø 14 mm. Long. filetage 19 mm. |
| Ecartement des electrodes | 0,5 mm | 0,75 mm |
| Largeur de coupe | 56 cm | 56 cm |
| Hauteur de coupe | Variable sans palier de 25 à 90 mm | Variable sans palier de 25 à 90 mm |
| Encombrement (L x l x H) | Guidon relié : 1030 x 590 x 600 mm
Guidon en position de travail : 1830 x 590 x 980 mm | Guidon relié : 1030 x 590 x 600 mm
Guidon en position de travail : 1830 x 590 x 980 mm |
| Diamètre des roues | 225 mm | 225 mm |
| Largeur des bandages | 55 mm | 55 mm |
| Masse | 85 kg | 88 kg |
| Contenance du bac de ramassage | 96 litres (Réf. RU56) | 96 litres (Réf. RU56) |
| Vitesse d'avancement | 4 km/h | 4 km/h |
| Niveau de pression accoustique au poste de conduite* | 89 dB (A) | 89 dB (A) |
| Niveau de vibrations au guidon ** | 7 m/s² | 5 m/s² |
- Norme de référence pour les mesures : NF S 31 041 - ** Norme de référence pour les mesures : NF E 90-320/ISO 5349
RTRF RTKF
1 Poignée d'embrayage de l'avancement. 2 Manette des gaz. 3 Manette d'embrayage-frein de lame électromagnétique. 4 Pousoir de sécurité de l'embrayage-frein de lame électromagnétique. 5 Verrouillage rapide du guidon. 6 Articulation inférieure du guidon. 7 Réglage de la partie supérieure du guidon. 8 Bouclier de sécurité (déflecteur). 9 Bac de ramassage semi-rigide (option). 0 Andaineur (option). 1 Lanceur horizontal. 2 Filtre à air. 3 Bougie. 4 Levier de réglage de hauteur de coupe. 5 Écrou de verrouillage de hauteur de coupe. 6 Bouchon de remplissage de carburant. 7 Robinet du carburant. 8 Clé de réglage.
19 Bouton d'arrêt du moteur (RTRF). 20 Bouchon de remplissage d'huile (RTKF). 21 Levier de commande du starter (RTRF). 22 Pare-chocs.
Accessiones et PIECES de rechange
Andaineur optionnel : RM56
Bac de ramassage optionnel : RU56
Lame: RZA56
Bougie modèle RTRF: ZY757
modèle RTKF: ZY751
GUIDON
Dépliez le guidon en le rabattant vers l'arrière.
De chaque côté du guidon, bloquez l'articulation en remontant les excentriques de verrouillage (Fig. 3).
Tableeaudecommande
Dépliez le tableau de commande et les poignées en ajustant l'angle pour obtenir une position de tonte confortable. Serrez les 8 vis (Fig. 4 a) situées dans la partie inférieure du tableau de commande.
Preparation du moteur
Attention DANGER: l'essence est hautement inflammable. Ne fume pas en faisant le plein de carburant. Le replissage du réservoir doit toujours être effectué moteur à l'arrêt. Ne jamais enlever le bouchon du réservoir d'essence pendant que le moteur tourne. Si de l'essence a été répandue, ne pas tenter de démarrer le moteur : éloigner la machine de la zone d'épandage et éviter de provoquer tou
attendez tant que les vapeurs d'essence ne sont pas dissipées.
. Remettre correctement en place les bouchons du réservoir et de la nourrice d'essence.
Pour des raisons de transport, le carter de votre tondeuse ne contient pas d'huile.
Utilisez toujours une huile d'excellente qualité (classée «Service SD à SG» et de viscosité SAE 30 ou SAE 10 W 40).
- Placez la tondeuse sur une aire horizontalement, hauteurs de coupe égales.
- Otez la jauge et versez lentement l'huile (contenance du carter: 1,1 l).
- La marque laissée sur la jauge doit atteindre le niveau «full». Eventuellement, complétez.
- En cas d'exécutant, éliminez aussitôt le trop-plein en couchant la tondeuse sur le côté.
Faites ensuite le plein de super carburant. Utilisez du carburant "FRAIS", conservé dans un récipient propre. N'achetez que la quantité de carburant que vous utiliserez sous 2 mois. L'addition d'un conservateur de carburant, commercialisé sous la ref. ZY739, permet de conserver le carburant jusqu'à 6 mois.
- Modèle 2 temps (RTRF)
Le moteur 2 temps est graissé par l'huile en suspension dans le carburant. N'utilise que du mélange 2 temps à 2% d'huile, bien émulsionné. Pour préparer le mélange, utilisez le même carburant de base que pour le modèle 4 temps en respectant les préconisations.
Ne versez jamais séparément l'huile et l'essence dans le réservoir : veillez à ce que le mélange soit bien homogène.
Pendant le remplissage, évitez les éclaboussures, en particulier sur les éléments de transmission.
Mise en ROUTE du moteur
Assurez-vous que la lame est convenablement montée et serrée. Faites le plein à l'extérieur uniquement et ne fumez pas pendant cette opération.
Ne laissez jamais tourner le moteur dans un local fermé.
Démarrez la tondeuse sur une aire dégagée. Ne la basculez jamais pour faire démarrer le moteur, ni pendant la rotation de la lame.
Vérifiez que les poignées d’embrayage (traction et frein de lame) soient en position débrayée.
Moteur froid
- Modèle 4 temps (RTKF) : ouvrez le robinet de carburant (position b fig. 5 p. 15).
Placez la manette des gaz sur la position «START». Le volet du starter se ferme automatiquement.
Déverrouillez le bouton d'arrêt moteur.
Lancez le moteur.
- Modèle 2 temps (RTRF) : mettez la manette des gaz sur la position MAXI. Ouvrez le robinet de carburant (position b fig. 6 p. 15).

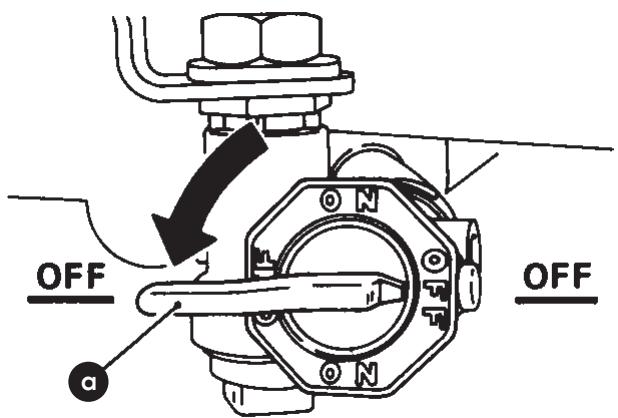

Le robinet d'essence est doté de deux positions ouvertes (b et c) dont l'une correspond à une réserve d'utilisation (voir fig. 6c p. 15)
Actionnez le titillateur jusqu'à écoulement d'un peu de carburant.
Fermez le volet de starter situé sur le carburateur.
Lancez le moteur en tirant énergiquement la corde et raccompagnez-la à son retour.
Dès que le moteur tourne, ouvre le volet de starter.
- Modèles 4 et 2 temps : ramenez aussitôt la manette des gaz entre «MINI» et «MAXI».
Laissez chauffer le moteur quelques instants avant de replacer la manette sur la position MAXI.
Mettez la manette des gaz entre position MINI et MAXI.
Ouvrez le robinet de carburant (position b fig. 5 et 6 p. 15).
Déverrouillez le bouton d'arrêt moteur (RTKF).
Lancez le moteur.
ARRET Du moteur
Amenez la manette des gaz sur la position "MINI" et actionnez le bouton de mise à la masse pour arrêter le moteur.
Amenez la manette des gaz sur la position STOP ou appuyez sur le bouton d'arrêt.
Fermez le robinet d'essence en position A (voir fig. 5 et 6 p. 15).
Ne modifiez jamais les réglages d'origine du moteur.
Ne faites pas tourner le moteur en surrégime.
Identification des commandes
(voir schémas ci-après)
1) COMMANDDE DE ROTATION DE LA LAME
Mise en rotation :
1. Enfonce le bouton "1". 2. Appliquez le levier "2" sur la poignée.
Vous pouvez relâcher le bouton, l'entrainement de la lame restera
maintenue tant que le levier "2" restera appliqué sur la poignée.
O Arret
Relâchez le levier.
La lame sera automatiquement débrayée et freinée.
2) COMMANDE À DISTANCE DU MOTEUR
a. Position STARTER pour la mise en marche du moteur à froid (RTKF)
b. Plage de réglage du régime moteur
1. pour augmenter le régime... jusqu'au régime maxi
2. pour réduire le régime... jusqu'au régime de ralenti
c. Position STOP pour la mise à l'arrêt du moteur (RTRF).
COMMANDE DE L'AVANCE DE LA TONDEUSE
Identification des commandes
RTKF 5
RTRF
Réglage de la hauteur de COUPE
Effectuez toujours ce réglage moteur arrêté. Le système de réglage permet toutes les hauteurs de coupe, de 25 à 90 mm. Sur chaque roue, dévissez l'écrou central avec une clé de 17 (Fig. 7 a), et sélectionnez la hauteur de coupe en agissant sur le levier (Fig. 7 b). Resserrez l'écrou central.
La hauteur de coupe minimale est réservée à la tonte avant scarification. Lors d'une tonte normale, choisissez une hauteur de coupe supérieure.
En usage normal, les quatre roues doivent être réglées à la même hauteur. Cependant, le réglage séparé de chaque roue permet d'adapter la coupe à une éventuelle dénivellation, par exemple entre le gazon et une allée, en contrebas, tout en conservant une tonde parfaitement horizontale (Fig. 8).
TONTE
Équipez-vous de chaussures solides et de pantalons. Débarrassez la pelouse des objets étrangers qui peuvent présenter un danger (pierres, bois, ferraille, fils, os, plastique, etc.). Ne mettez jamais ni main ni pied sous la tondeuse lorsque le moteur tourne.
Embrayage-frein de LAME electromagnetique
Cet élément de sécurité commande la rotation de la lame sur votre tondeuse tractée. La traction de la machine peut aussi être utilisée indépendamment de la rotation de la lame, notamment pour les déplacements en dehors de la surface à tondre.
Utilisation :
- Avant d'embrayer la lame, assurez-vous que le moteur est suffisamment chaud et tourne au régime maximum.
- Placez-vous derrière le guidon.
- Agissez sur le pouvoir de sécurité.
- Tout en maintenant une pression sur le pouvoir de sécurité, actionnez la manette d'embrayage-frein de lame électromagnétique.
- avant d'embarquer la lame, vérifie que le moteur est suffisamment chaud et tourne au maximum du régime.
- Collez-vous derrière le guidon,
- Actionnez le bouton de sécurité.
- Relâchez le pouvoir de sécurité dès la mise en route.
- La manette d'embrayage-frein de lame électromagnétique doit être maintenue en contact avec le guidon lors de la tonte.
- Arrêt de l'embrayage-frein de lame électromagnétique : relâchez la manette. Le pouvoir revient alors à sa position initiale.
Embrayez d'abord la lame avant d'agir sur la traction.
Relâchez le levier pour vérifier l'arrêt de la lame qui doit être inférieur à 3 sec.
Pour tondre :
- Amenez la manette des gaz sur la position MAXI.
- Embrayez la lame.
- Embrayez la traction en agissant sur la poignée d’embrayage
Si vous vous éloignez de la tondeuse, arrêtez le moteur.
Conduite de la tondeuse
Faites particulièrement attention en changeant de direction sur les terrains en pente. Ne tondez jamais face à la pente, mais au contraire en restant parallèle à celle-ci (Fig. 9).
Restez toujours à une distance respectable du carter de coupe de la tondeuse.
En cas d'impossibilité d'arrêter le moteur par la commande principale, vous devez fermer le robinet d'essence (cette procédure entraînera l'arrêt du moteur dans les trois minutes).
TONTE avec le déflecteur
Le bouclier de sécurité fait office de déflecteur en se rabattant automatiquement derrière le canal d'éjection. Il dirige alors toutes les projections vers le sol (Fig. 11).
TONTE avec l'andaineur
L'andaineur (livré en option), éjecte l'herbe latéralement. Pour le fixer, relevez le déflecteur et positionnez l'andaineur dans les deux crochets prévus à cet effet (Fig. 10).
Ne positionnez JAMAIS l'andaineur, moteur en marche.
TONTE avec le BAC de ramassage semi-rigide
Si la hauteur de l'herbe est excessive, effectuez deux passages : tondez une première fois à la hauteur maximum pour ne pas surcharger la tondeuse, puis à la hauteur définitive.
embrayage-frein de cuille électromagnétique.
Pour fixer le bac de ramassage semi-rigide, procédez de la même manière que pour fixer l'andaineur.
REMARQUE: lorsque vous fondez avec le bac, habituez-vous à déceler son remplissage maximum. Arrêtez-vous avant que l'herbe ne commence à s'accumuler sous le chassin.
Si l'herbe s'accumule sous le chassin, arrêtez le moteur et débranchez le capuchon de bougie avant de dégager complètement le système de coupe.
Vidange du BAC de ramassage semi-rigide
Levez légèrement le déflecteur. Décrochez le bac de ramassage, en le saisissant par la poignée mobile. Vidangez le bac par l'ouverture frontale.
Le déflecteur est conçu pour vous protéger. Il se remet automatiquement en place. Vous ne devez donc le soulever que pour positionner l'aspirateur ou le bac de ramassage. Ne le démontez en aucun cas.
Nettoyage
Après avoir arrêté et laissé refroidir le moteur, nettoyez la tondeuse et tout particulièrement la face interne du carter de coupe. Enlevez les débris et les restes d'herbe coupée en vous servant de préférence d'un grattoir et d'une brosse.
Si vous utilisez le jet d'eau, surtout dans le cas d'un nettoyeur haute pression, veillez à ne pas projeter de l'eau sur les éléments du moteur et de la transmission, tels que : carburateur, filtre à air, allumage, pot d'échappement, embrayage.
Il est conseillé de faire tourner le moteur et les éléments de transmission après le nettoyage pour permettre au moteur d'éjecter l'eau qui s'est infiltrée dans les éléments tournants.
Entretien du système de coupe
Avant tout entretien, débranchez le capuchon de bougie, et fermez le robinet à essence. Si, pour une opération d'entretien ou de contrôle vous devez incliner votre tondeuse, fermez le robinet d'essence et faites attention à la coucher sur le côté, de sorte que le filtre à air et le carburateur soient dirigés vers le haut (Fig. 14). Après une utilisation prolongée, vérifiez le réglage de l'entrefer de l'embrayage-frein de lame électromagnétique si le temps d'arrêt de la lame est >3 sec. Si le temps de freinage dépasse les 3 secondes, procédez au réglage de l'entrefer. Vérifiez également l'état de la lame. Une lame déformée ou usée doit être remplacée, ainsi qu'une lame usée au-delà des témoins d'usure, matérialisés par de petites encoches latérales sur les deux extrémités de la partie tranchante.
Changement de la LAME et réglage de l'entrefer de l'embrayage-frein de LAME électromagnétique
Munissez-vous d’une paire de gants écais afin d’éviter tout accident en manipulant la lame, qui est extrêmement tranchante sur les parties affûtées.
- Débranchez la bougie et desserrez les écrous de fixation de la lame.
- Retirez les plaquettes amortisseurs et le carter de protection.
- Procédez au réglage de l'embrayage-frein de lame électromagnétique à l'aide de cales d'une épaisseur de 0,3 mm sur les 3 ouvertures prévues à cet effet (voir schéma 13). Vérifier et régler l'entrefer à 0,3 mm maxi à l'aide d'une cale (a) en agissant sur l'écrou clé de 13.
- Pour régler les 0,3 mm, agissez sur les 3 écrous.
- Remontez le carter de protection en prenant soin de le centrer sur l'embrayage-frein de lame électromagnétique.
L'arbre moteur entraîne la lame par l'intermédiaire d'un embrayage-frein de lame électromagnétique. En cas de choc, les amortisseurs Réf. 40137 se déforment et doivent être changés.
Après un choc sur la lame, celle-ci est à replacer impérativement. Des microfissures provoquées par un choc peuvent entraîner la rupture ultérieure de la lame si elle n'est pas replacée. Faites également effectuer une vérification du système de fixation de la lame par votre Réparateur Agréé Outils Wolf.
Il est inévitable que des impuretés pénètrent dans le filtre à air. C'est pourquoi il est indispensable que vous le nettoyiez régulièrement : au minimum une fois toutes les 5 heures.
Pas de nettoyage à l'essence ou à l'air comprimé. Pour la longévité de votre moteur, veillez à effectuer correctement l'opération plus fréquemment par temps sec.
- Modèle 2 temps (RTRF): silencieux d'aspiration à cartouche papier
- Effectuez périodiquement le nettoyage du filtre.
-Fermez le robinet d'essence.
-Couchez la machine sur le côté.
- Démontez l'écrou papillon du couvercle du filtre, ainsi que la vis de maintien de la patte du filtre.
Débarrasssez l'objet filtrant de l'herbe qui y adhère. Remplacez-le régulièrement (Fig. 15).
Remontez le filtre en centrant bien la cartouche (raison pour laquelle la machine doit être couchée sur le côté).
- Modèle 4 temps (RTKF) : filtre à air cartouché papier + préfiltre
- Otez le couvercle du filtre. -Sortez la cartouche du préfiltre.
- Dépoussiérez-la. En cas d'encrassement important ou de déchirure, remplacez la cartouche.
- Remettez la cartouche et le préfiltre en place. Le préfiltre peut se nettoyer avec de l'essence. Pressez-le pour éliminer l'essence en excédent avant réutilisation.
2) BOUGIE
L'encrassement de la bougie entraîne des difficultés de démarrage et une perte de puissance du moteur.
- Nettoyez périodiquement l'électrode, et vérifiez son écartement (RTRF: 0,5 mm; RTKF: 0,75 mm) à l'aide d'une cale. Si besoin, n'hésitez pas à changer une bougie usée.
- N'employez que des bougies d'origine Outils WOLF.
3) Système de refroidissement
- Débarrassez l'orifice d'entrée d'air (grille sur le moteur), de l'herbe qui y adhère.
- Otez également à l'aide d'un crochet, les débris pouvant empêcher le
passage de l'air de ventilation au niveau des ailettes de refroidissement du cylindre (Fig. 17 et 18).
Faites effectuer un nettoyage complet du système de refroidissement par votre réparateur agréé Outils WOLF lors d'une révision plus détaillée.
4)Vidangles (MODELE RTKF)
La première vidange doit être effectuée après les 5 premières heures de fonctionnement. Ces heures sont à considérer comme période de rodage pendant laquelle le moteur doit être ménagé.
Vidangez le moteur à l'extérieur (en plein air).
Contenance du réservoir: 1,1 litre.
Qualité d'huile: SAE 30 ou SAE 10 W40.
Méthode de vidange :
Par l'orifice de replissage «oil fill», après la vidange, introduisez l'huile neuve par l'orifice marqué «oil fill», jusqu'au trait «full» de la jauge. Répétez ensuite l'opération toutes les 50 heures ou au moins 1 fois par an. Si la tondeuse est utilisée dans des conditions difficiles (terrain poussiéreux, temps sec,...), prévoyez des vidanges plus fréquentes.
Contrôlez le niveau d'huile avant chaque tonte.
5) POT d'échappement (MODELE RTRF)
L'utilisation d'une bonne huile 2 temps à un pourcentage correspondant aux prescriptions que vous trouverez dans les caractéristiques techniques recule notablement l'échéance d'encrassement du silenciieux et des lumières d'échappement.
Recourrez en cas de nécessité aux bons soins d'un réparateur agréé Outils WOLF.
Entretien du système de transmission
- Nettoyez périodiquement le système de transmission enlevez les débris d'herbe.
- À propre une période plus longue d'utilisation, dévissez les capotages, afin d'avoir accès aux transmissions.
- Graissez les chaînes de transmission et replissez de graisse les caches recouvrant les engrenages des roues.
- Retendez la courroie de transmission.
Réglage de l'embrayage
En position embrayée (Fig. 20b levier actionné), la course du ressort d'embrayage position débrayée (Fig 20a), doit être d'environ 3,5 mm. Au besoin, raftrapez le jeu éventuel en desserrant l'écrou moité (Fig. 19a). Puis dévissez la butée (Fig. 19b) et resserrez l'écrou après raftrapage du jeu.
Arrêt prolongé - stockage hivernal
- Nettoyez le dessous du chassis.
- Vérifiez le bon état de propreté du filtre à air.
- Videz le réservoir de son carburant.
- Videz le réservoir à l'extérieur (en plein air).
- Videz le carburateur en laissant tourner le moteur jusqu'à épuisement de son contenu.
- Débranchez le capuchon de la bougie.
- Moteur chaud, vidangez le carter d'huile (Modèle RTKF).
- Démontez la bougie et versez la valeur d'une cuillerée à soupe d'huile dans le cylindre.
- er de la corrosion le cylindre et les soupapes.
- Remettez la bougie en place.
- Rangez la tondeuse dans un local sec, sur des planches ou une tôle.
- Vous pouvez bien entendu confier cet entretien saisonnier à un Réparateur Agréé Outilis WOLF.
Procede dans lordre :
- Dévissez la bougie et nettoyez-la à l'essence. - Laissez sécher, sans encore la remonter.
- Lancez le moteur plusieurs fois pour éliminer l'huile en excédent.
- Remontez alors la bougie sèche.
- Faites le plein de carburant homogène et conforme (RTKF: Super sans plomb; RTRF: mélange 2%). Mettez le moteur en marche.
- Vérifiez le réglage de l'entrefer de l'embrayage électromagnétique si le temps d'arrêt de la lame est >3 sec.
Vous pouvez bien entendu confier cet entretien saisonnier à un Atelier Agréé Outils WOLF. Celui-ci pourra s'assurer du bon état de votre tondeuse... pour un démarrage au quart de tour au printemps suivant!
La plupart des anomalies de fonctionnement sont dues à des fausses manœuvres, à une mauvaise utilisation de la tondeuse, ou à l'absence de l'entretien normal que nous préconisons.
Nous vous donnons ci-dessous les façons simples de déceler quels dysfonctionnements et d'y remédier. Si malgré cela la panne persistait, nous vous conseillons de vous adresser à l'un de nos Réparateurs Agréés Outils WOLF (liste sur demande à Outils WOLF 67165 WISSEMBOURG Cedex).
| Dysfonctionnements | Origines probables | Remèdes |
| Difficultés de démarrage | Robinet d'essence fermé | Ouvrir |
| Manque de carburant | Faire le plein, changer le carburant. |
| Carburant non conforme (gas-oil, etc.) | Rincer conduite et carburateur. Réfaire le plein avec un mélange conforme et homogène (voir p. 12). |
| Bougie encrassée | Nettoyer ou changer. |
| Moteur noyé par abus du titillateur ou fermeture du clapet de starter sur moteur chaud | Fermer le robinet du carburant. Oter la bougie. Ouvrir à fond le levier des gaz et lancer plusieurs fois le moteur. Assécher la bougie avant de la remette en place. Lancer à nouveau le moteur et ensuite ouvrir le robinet. |
| Moteur chauffe anormalement | Soufflerie de refroidissement bouchée par des débris d'herbes | Nettoyer (voir page 21) |
| Moteur fume (modèle 2 temps RTRF) | Trop d'huile dans le carburant | Faire un mélange correct |
| Clapet starter fermé | Ouvrir |
| Manque de puissance | Filtre à air encrassé | Nettoyer |
| Giclour bouché | S'adresser à un Réparateur Agréé Outils WOLF |
| Pot d'échéancement obstrué | S'adresser à un Réparateur Agréé Outils WOLF |
| Manque de compression | S'adresser à un Réparateur Agréé Outils WOLF |
| Panne d'allumage | Bougie ou capuchon de bougie défectueux | Remplacer bougie et capuchon |
| Isolement du cable de haute tension ou de mise à la masse défectueux | Isoler avec un ruban adhésiif ou s'adresser à un Réparateur Agréé Outils WOLF |
| Lanceur défectueux | Corde rompue ou ressort de rappel cassé | Réparateur Agréé Outils WOLF |
| Marche irrégulière du moteur | Allumage intermittent | Changer la bougie, sinon s'adresser à un Réparateur |
| Carburateur déréglé | Agréé Outils WOLF |
| Marche inégale,fortes vibrations | Balourd de la lame | Echanger la lame |
| Mauvaise coupe | Lame montée à l'envers | Monter à l'endetroit |
| Lame émoussée | Affüter ou changer |
| Lame ne tourne pas sur un plan horizontal | Redresser ou changer |
| Hauteur de coupe mal chosesie | Adapter la hauteur de coupe aux conditions de travail |
| Régime moteur insuffisant | Mettre sur «MAXI» |
| La tondeuse débraye ou embraye mal | Câble d'embrayage mal réglé ou détendu | Régler |
| Courroie usée | Faire changer par un Réparateur Agréé Outils WOLF |
| Le bac de ramassage se remplit mal | Lame défectueuse | Changer |
| Vitesse moteur mal réglée | Mettre sur «MAXI» |
| Coupe trop basse | Relever |
| Toile du sac obstruable | Nettoyer à la Brosse et au jet |
| La lame ne débraye pas ou n'embraye pas | Embravage-frein de lame | Réglage de l'entrefer. Si nécessaire, s'adresser à un Réparateur Agréé Outils WOLF |
Si ces vérifications n'éliminaient pas la panne, adressez-vous à un Réparateur Agréé Outils WOLF
Avant d'effectuer des travaux sous le châssis, retirez le capuchon de bougie.
| Page | Partie douteuse | Elément | Avant chaque tonte | Toutes les 25 heures | Toutes les 100 heures | Périodiquement | Observations |
| 21 | Moteur | Filtre à air | | | | Nettoyer ou replacer | |
| 21 | Bougie | | | Remplacer | Nettoyer et régler électrodes | |
| 21 | Système de refroidissement | | Vérifier et nettoyer | | | |
| 23 | Tondeuse | Transmission | | Nettoyer et vérifier chaînes | | | Maintenir parfaite-ment propre |
| 24 | Embrayage | | Vérifier le réglage | | | |
| 20 | Lame | Vérifier état | | | | Changer si chocol brutal |
| 20 | Frein de Lame | Vérifier temps arrêt lame : ≤ 3 s | | Réglage de l'entrefer | | |
| Câbles | | | Vérifier réglage | | |
| Visserie | Vérifier serrage | | | | |
Le meilleur entretien est avant tout un nettoyage régulier après chaque tonte.
(carcasse, roues, moteur, hauteurs de coupe, système de transmission...).
Garantie contractuelle 3 ans
Dans le cadre d'un usage non professionnel, Outils WOLF offre, en sus des garanties légales notamment celles concernant les défauts et les vices cachés (Art. 1641 du Code Civil), une garantie contractuelle de 3 ans sur les tondeuses à conducteur marchant ou porté pour tout défaut de matière et de fabrication selon les modalités précises ci-dessous. Cette garantie est assurée par l'intermédiaire du réseau de Revendeurs-Réparateurs et Stations Services agréés par Outils WOLF. L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'utilisation fournie avec chaque tondeuse, qu'il est absolument indispensable d'observer et de respecter pour obtenir un bon fonctionnement de la machine et bénéficier de la garantie contractuelle de 3 ans. Cette garantie est limitée au pays d'achat.
NB : Lorsque la machine est utilisée dans un cadre professionnel, la garantie contractuelle accordée se limite à la garantie légale.
La garantie contractuelle pour une durée de 3 ans à partir de la date d'achat de la tondeuse n'est accordée que sous réserve du strict respect des indications des points 1-2-3-4 et sous réserve de ce qui est stipulé aux points 5-6.
- La carte de garantie et la carte de mise en service sont à remplir par le vendeur au moment de l'achat.
- La carte de mise en service doit être renvoyée par l'utilisateur, dûment complétée, dans un délai de 8 jours francs après l'achat de la tondeuse, au siège de la Société Outils Wolf - Service Garantie - 67165 Wissembourg Cedex.
- La tondeuse est employée dans des conditions normales d'utilisation, dans un usage non professionnel. Sont donc notamment exclues les machines utilisées par les entreprises paysagistes, les collectivités locales, les municipales ainsi que les machines destinées à la location payante ou au prêt gratuit.
- L'entretien et l'utilisation de la tondeuse sont conformes aux prescriptions de la notice d'utilisation. L'utilisateur doit prendre connaissance et respecter les instructions figurant dans le livre d'utilisation sous l'intitulé «Pour votre sécurité et celle des autres».
- Outilis WOLF garantit 10 ans les carters de ses tondeuses à conducteur marchant contre tout vice de fabrication ou défectuosité.
faute de matière, sous réserve que l'entretien et l'utilisation de la tondeuse soient conformes aux prescriptions citées dans les carnets d'entretien et d'utilisation fournis avec la tondeuse, dans le cadre d'un usage non professionnel.
- Outils WOLF offre une garantie contractuelle de 1 an sur la batterie et les faisceaux électriques de certains modèles de tondeuses.
Tout défaut de matière et de fabrication, reconnu comme tel par Outils WOLF, sera réparé gratuitement (pièces et main-d'œuvre) auprès des Ateliers Agréés Outils WOLF, sur présentation de la carte de garantie. Tous frais eventuels d'immobilisation, de transport de la tondeuse ou des pièces défectueuses restent à la charge de l'utilisateur.
La remise en état de la tondeuse ou le remplacement des pièces défectueuses dégage Outils WOLF de toute autre obligation de garantie contractuelle. Elle exclut particulièrement toute autre revendication ou dérogation au contrat de vente.
Pour toute réclamation invoquant le bénéfice de la garantie contractuelle 3 ans, la facture peut être exigée.
Les pièces faisant l'objet d'une demande de garantie 3 ans doit
vent être conservées et tenues à la disposition de la Société Outils WOLF par l'Atelier Agréé Outils WOLF ayant effectué la réparation durant une période de 4 mois suivant la date de la demande de garantie. Les pièces seront uniquement transmises aux Outils WOLF sur leur demande, dans ces 4 mois.
Outils WOLF décline toute responsabilité en particulier en matière de responsabilité civile résultant de l'utilisation des tondeuses, notamment pour les cas suivants:
- pour tout démontage, modification ou adjonction de pièces «non d'origine». En tout état de cause, la garantie Outilis WOLF ne pourrait être invoquée en cas d'accident, de casse, de troubles de fonctionnement dus à l'utilisation de pièces non fabriquées, fournies ou homologuées par Outilis WOLF,
- pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien (notamment les révisions courantes) qui sont énoncées dans la notice d'utilisation.
-toute usure normale des pièces, notamment bougie, corde de lanceur, batterie, éléments de filtre à air et de filtre à essence, pot d'échappement, joints et membranes, lames et pièces
d'accouplement, câbles et gaines, courroies, bandages de roues et pneumatiques, garnitures de freins et d'embrayage, etc.
- perceptions subjectives reconnues sans danger pour l'utilisateur et sans conséquence pour la qualité du produit, telles que bruits, vibrations, autres considérations d'ordre esthétique, ainsi que les décolorations, oxydations et corrosions sous des conditions de stockage et du vieillissement et les traces ou suintements d'huile,
- lorsque les avaries sont dues à un défaut d'entretien, à l'inexpérience de l'utilisateur ou à une utilisation anormale,
- les opérations d'entretien périodique à caractère préventif, telles que définies dans la notice d'utilisation.
Outils WOLF se réserve en tous cas le droit de décider si les conditions d'application de la garantie contractuelle de 3 ans ont été respectées par le client.
Sous réserve des conditions de garantie et selon les cartes jointes à la notice :
- Lors de l'achat, faire remplir la carte de garantie et la carte de mise en service qui se trouvent dans le volet cartonné ci-joint
- Retournez la carte de mise en service dûment complétée, dans un délai de 8 jours francs après l'achat de la tondeuse, au siège de la Société Outils WOLF - Service Garantie - 67165 WISSEMBOURG Cedex.
- Conservez la carte de garantie. En cas d'intervention sous garantie, adressez-vous à votre Atelier Agréé Outils WOLF (ou liste sur demande à Outils WOLF - 67165 WISSEMBOURG Cedex) muni de la carte de garantie.
Selon la directive 98/37/CE du 22/06/98, codifiant la directive 89/392/CEE modifiée,
Nos,
Outils WOLF
5, rue de l'Industrie, F-67165 Wissembourg Cedex,
déclarons sous notre propre responsabilité, que les tondeuses thermiques, types RTKF et RTRF, auxquelles cette déclaration se rapporte, satisfont aux exigences essentielles de sécurité et de santé de la directive 89/392/CEE modifiée qui leur est applicable, aux réglementations nationales la transposant, ainsi qu'aux dispositions des autres directives européennes qui leur sont applicables :
- 89/336/CEE du 03/05/89 compatibilité électromagnétique
- 2000/14/CE du 08/05/2000 émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments
et garantissons que les tondeuses thermiques, types RTKF et RTRF, satisfont aux exigences de la directive 2000/14/CE en matière d'émissions sonores dans l'environnement, et sont soumises à la procédure de contrôle interne de la production, avec évaluation de la documentation technique et contrôle périodique par un organisme notifié, le CETIM, F-60304 SENLIS CEDEX.
- Niveau de puissance acoustique moyen mesuré : 100 dB (A)
- Niveau de puissance acoustique garanti : 100 dB (A)
Fait à Wissembourg, le 1er décembre 2001
Président du Directoire
Directeur Général
Pierre WOLF
5, rue de l'Industrie, 67165 WISSEMBOURG Cedex - France
5, rue de l'Industrie, 67165 WISSEMBOURG Cedex - France
Dans un constant souci d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier sans préavis les spécifications des modèles génére. Photos et illustrations non contractuelles.
Outils WOLF S.A. - F-67165 WISSEMBOURG Cedex - R.C.S STRASBOURG B 708 503 131
Notice Facile
