BT-EH 250 - Palan électrique EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Palan électrique
Marque	EINHELL
Modèle	BT-EH 250
Capacité de charge (sans poulie)	125 kg
Capacité de charge (avec poulie)	250 kg
Hauteur de levage (sans poulie)	11,5 m
Hauteur de levage (avec poulie)	5,7 m
Vitesse de levage (sans poulie)	8 m/min
Vitesse de levage (avec poulie)	4 m/min
Alimentation électrique	230 V ~ 50 Hz
Puissance moteur	500 W (S3 20%)
Poids net	10,5 kg
Dimensions de l'emballage	335 x 140 x 227 mm
Câble métallique	12 m, diamètre 3,0 mm, sans torsion
Boîtier de commande	Avec arrêt d'urgence, classe de protection II
Sécurité – interrupteur de fin de course	Oui (montée et descente)
Frein automatique	Oui, maintient la charge même en cas de rupture de câble
Crochets de charge	Avec languet de sécurité
Protection moteur	Disjoncteur thermique
Poulie de mouflage	Incluse
Accessoire optionnel	Potence inclinable GT-SA 1200
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier régulièrement le câble, les crochets et le frein
Pièces détachées et réparabilité	Contacter le service après-vente EINHELL ; réparation par un professionnel qualifié
Informations générales	Code EAN : 4006825 539714 ; conditionnement : 2 pièces

FOIRE AUX QUESTIONS - BT-EH 250 EINHELL

Quelle est la capacité de charge maximale du BT-EH 250 ?

La capacité de charge est de 125 kg sans poulie et de 250 kg avec la poulie de mouflage.

Comment utiliser la poulie de mouflage ?

La poulie de mouflage double la capacité de charge en réduisant la vitesse de levage. Fixez-la au point d'ancrage et passez le câble dans la poulie.

Le palan est-il équipé d'un arrêt d'urgence ?

Oui, le boîtier de commande dispose d'un bouton arrêt d'urgence pour une interruption immédiate et sécurisée.

Que faire en cas de rupture du câble ?

Le frein automatique maintient la charge en sécurité même en cas de rupture du câble ou de défection du ressort de frein.

Quelle est la hauteur de levage maximale ?

La hauteur de levage est de 11,5 m sans poulie et de 5,7 m avec la poulie de mouflage.

Comment entretenir le palan électrique ?

Nettoyez-le avec un chiffon sec. Vérifiez régulièrement l'état du câble métallique, des crochets et du frein. Faites réviser l'appareil par un professionnel si nécessaire.

Puis-je utiliser le palan en extérieur ?

Non, le BT-EH 250 est conçu pour un usage intérieur. Protégez-le de l'humidité et des intempéries.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en 230 V ~ 50 Hz. Vérifiez que votre prise est compatible.

Le palan est-il livré avec des accessoires ?

Oui, il est livré avec une poulie de mouflage, un câble métallique de 12 m et des crochets avec languet de sécurité.

Où trouver des pièces de rechange ?

Contactez le service après-vente EINHELL pour les pièces détachées. Les réparations doivent être effectuées par un professionnel qualifié.

MODE D'EMPLOI BT-EH 250 EINHELL

Le boîtier de commande est équipéd d'un bouton arrêt d'urgence pour une interruption en toute sécurité. Le boîtier de commande est en classe de protection II (isolation de sécurité). Un interrupteur de fin de course permet l'arrêt du palan en toute sécurité (montée et descente). Même en cas de défection du ressort de frein (ex: rupture du fil), la charge est maintenue en toute sécurité. Un système de freinage intervenant ds la rupture de tension du moteur. Un câble métallique sans torsion évite à la charge de tourner sur elle-même lors du levage. Crochets avec languet de sécurité supplémentaire: ce languet supplémentaire évite le détachement accidentel de la charge. Un disjoncteur thermique protège le moteur de la surchauffe.

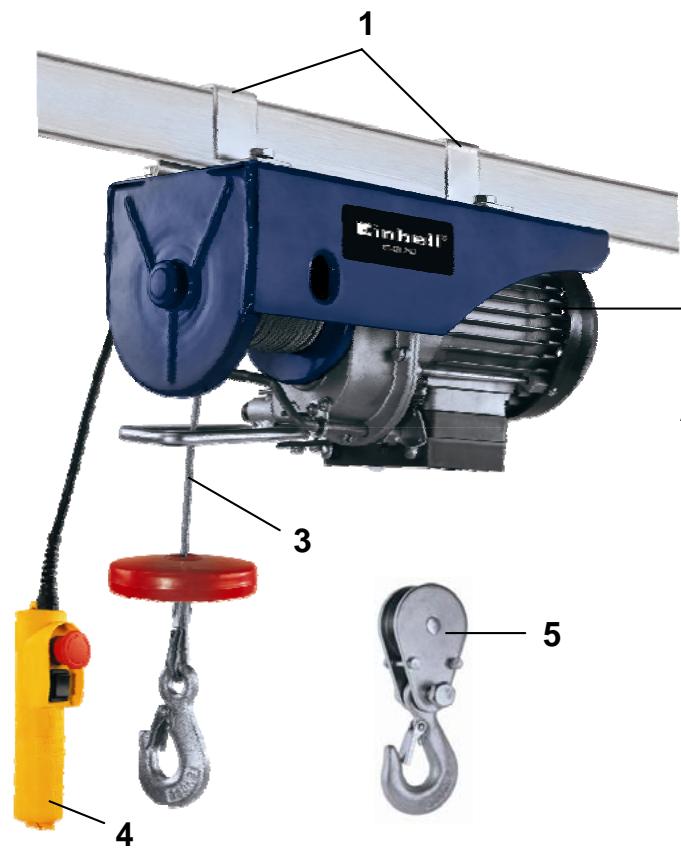

Caracteristiques :

Fixation avec 2 pattes doubles (1) Moteur protégé par disjoncteur thermique (2) Câble métallique 12m (sans torsion, 3,0 mm) (3) Boîtier de commande avec arrêt d'urgence (4) Poulie de mouflage avec crochet (5) Un frein automatique protège la charge en toute situation

Données techniques :

Capacité de charge 125 kg sans poulie de mouflage 250 kg avec poulie de mouflage Hauteur de levage 11,5 m sans poulie de mouflage 5,7 m avec poulie de mouflage Alimentation 230 V ~ 50 Hz ■ Puissance 500 W S3 20% Vitesse de levage sans poulie: 8 m/min avec poulie:4 m/min Poids net 10,5 kg Poids brut 11,0kg Emballage 335 x 140 x 227 mm Code EAN 4006825 539714 Conditionnement 2 pieces

Accessoire spécial disponible :

Potence inclinable GT-SA 1200
