Type de produit	Palan électrique
Marque	EINHELL
Modèle	BT-EH 1000
Capacité de charge (sans poulie)	500 kg
Capacité de charge (avec poulie)	999 kg
Hauteur de levage (sans poulie)	11,5 m
Hauteur de levage (avec poulie)	5,7 m
Alimentation	230 V ~ 50 Hz
Puissance	1 600 W (S3 25 %)
Vitesse de levage (sans poulie)	8 m/min
Vitesse de levage (avec poulie)	4 m/min
Câble métallique	12 m, Ø 5,6 mm, sans torsion
Poids net	30,0 kg
Poids brut	32,0 kg
Dimensions de l'emballage	550 × 236 × 308 mm
Code EAN	4006825 539776
Sécurité	Arrêt d'urgence, interrupteur de fin de course, frein automatique, linguet de sécurité sur crochets, disjoncteur thermique
Classe de protection du boîtier	II (isolation de sécurité)
Entretien et nettoyage	Vérifier régulièrement le câble et les crochets, nettoyer avec un chiffon sec, ne pas utiliser de solvants
Pièces détachées et réparabilité	Contacter le service après-vente EINHELL pour les pièces d'origine

FOIRE AUX QUESTIONS - BT-EH 1000 EINHELL

Quelle est la capacité de charge maximale du palan BT-EH 1000 ?

La capacité de charge est de 500 kg sans poulie de mouflage et de 999 kg avec la poulie de mouflage.

Comment utiliser l'arrêt d'urgence ?

Le boîtier de commande est équipé d'un bouton d'arrêt d'urgence. Appuyez dessus pour interrompre immédiatement tout mouvement en cas de besoin.

Le palan fonctionne-t-il en cas de coupure de courant ?

En cas de rupture de tension, un frein automatique maintient la charge en sécurité. Même si le ressort du frein cède, la charge reste maintenue.

Quelle est la hauteur de levage maximale ?

Sans poulie de mouflage, la hauteur de levage est de 11,5 m. Avec la poulie, elle est de 5,7 m.

Comment régler la vitesse de levage ?

La vitesse est fixe : 8 m/min sans poulie et 4 m/min avec poulie. Il n'y a pas de réglage de vitesse.

Le câble peut-il tordre la charge ?

Non, le câble métallique est sans torsion, ce qui évite à la charge de tourner sur elle-même pendant le levage.

Que faire en cas de surchauffe du moteur ?

Le moteur est protégé par un disjoncteur thermique. En cas de surchauffe, le disjoncteur coupe automatiquement l'alimentation. Laissez refroidir avant de réutiliser.

Comment entretenir le palan ?

Vérifiez régulièrement l'état du câble, des crochets et des linguets. Nettoyez l'appareil avec un chiffon sec. Ne pas utiliser de produits agressifs.

Où trouver des pièces détachées ?

Pour les pièces détachées, contactez le service après-vente EINHELL ou un revendeur agréé. Utilisez uniquement des pièces d'origine.

Le palan peut-il être utilisé en extérieur ?

L'appareil est conçu pour un usage intérieur. En extérieur, protégez-le de la pluie et de l'humidité. Ne pas exposer à l'eau.

MODE D'EMPLOI BT-EH 1000 EINHELL

Le boîtier de commande est équipéd'un bouton d'arrêt d'urgence pour une interruption en toute sécurité. Le boîtier de commande est en classe de protection II (isolation de sécurité). Un interrupteur de fin de course permet l'arrêt en toute sécurité du palan (montée et descente). Même en cas de défection du ressort du frein (ex: rupture du fil), la charge est maintenue en toute sécurité. Un système de freinage intervenant ds la rupture de tension du moteur. Un câble métallique sans torsion évite à la charge de tourner sur elle-même lors du levage. Crochets avec linguet de sécurité supplémentaire : ce linguet supplémentaire évite le détachement accidentel de la charge. Un disjoncteur thermique protège le moteur de la surchauffe.

Caracteristiques :

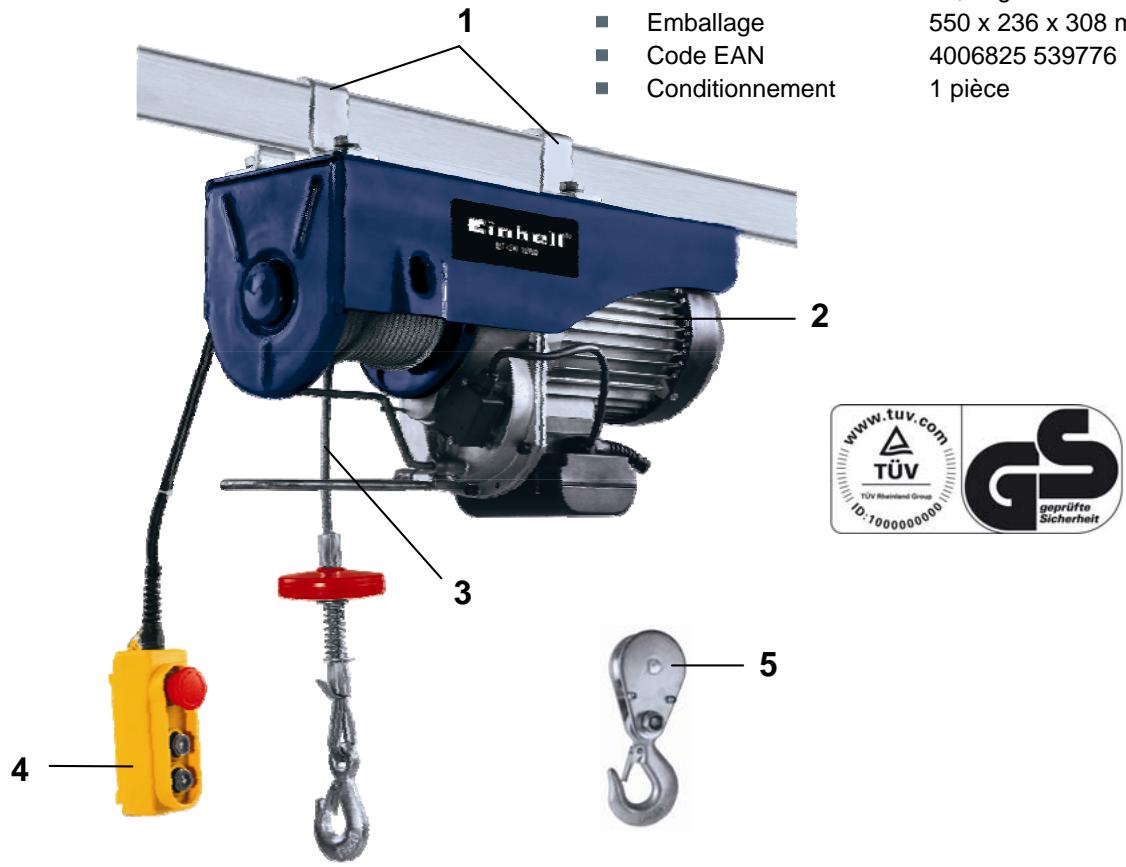

Système de fixation avec 2 pattes doubles (1) Moteur protégé par disjoncteur thermique (2) Câble métallique 12 m (sans torsion, 5,6 mm) (3) Boîtier de commande avec arrêt d'urgence (4) Poulie de mouillage avec crochet (5) Un frein automatique protège la charge en toute situation.

Données techniques :
