HSU-24HEM03-R2 - Climatiseur HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split mural
Marque	HAIER
Modèle	HSU-24HEM03-R2
Catégorie	Climatiseur
Réfrigérant	R410A
Potentiel de réchauffement global (GWP)	1975
Alimentation électrique	230 V / 50 Hz
Puissance frigorifique	24000 BTU/h (estimation)
Plage de température en refroidissement	Intérieur 21-32°C, extérieur 18-43°C
Plage de température en chauffage	Intérieur 0-27°C, extérieur -7-24°C (inverseur jusqu'à -15°C)
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilation, Auto
Vitesse de ventilation	Auto, Basse, Moyenne, Haute
Télécommande	Avec affichage LCD et veilleuse
Minuterie	Marche/Arrêt programmable jusqu'à 24h
Fonction Veille	Ajuste automatiquement la température pour le sommeil
Fonction Puissance	Refroidissement ou chauffage rapide
Fonction Silencieux	Réduit le bruit de fonctionnement
Souffle d'air sain	Positions prédéfinies des volets pour un confort optimal
Filtres	Filtre à air standard + filtres de purification (photocatalytique et antibactérien)
Entretien	Nettoyage du filtre tous les 15 jours, boîtier avec chiffon sec
Sécurité	Fusibles T 3,15A/250V (intérieur) et T 25A/250V (extérieur), arrêt automatique sur anomalie
Installation	Doit être réalisée par un professionnel qualifié
Conformité	Directives Basse Tension, CEM, RoHS, DEEE
Gaz fluorés	Contient des gaz à effet de serre fluorés (protocole de Kyoto)

FOIRE AUX QUESTIONS - HSU-24HEM03-R2 HAIER

Comment régler la température ?

Utilisez les boutons TEMP+ et TEMP- sur la télécommande. Chaque pression modifie la température de 1°C. Maintenez enfoncé pour changer rapidement.

Comment utiliser la minuterie ?

Appuyez sur le bouton MINUTERIE pour choisir entre Minuterie Marche (ON), Arrêt (OFF) ou les deux. Réglez l'heure avec les boutons + et -, puis confirmez avec ANNULER/CONFIRMER.

Que fait la fonction Veille ?

En mode Veille, la température ajuste automatiquement pour un sommeil confortable. En refroidissement, elle augmente de 1°C chaque heure pendant 2 heures. En chauffage, elle diminue de 2°C chaque heure pendant 2 heures, puis remonte de 1°C après 3 heures.

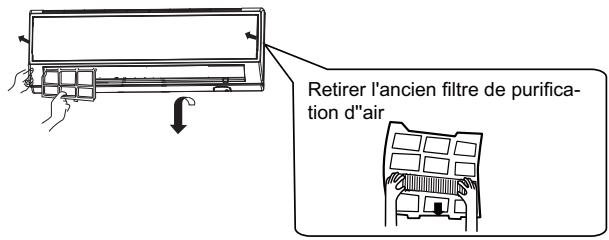

Comment nettoyer le filtre à air ?

Ouvrez la grille d'entrée d'air, retirez le filtre en poussant l'onglet vers le haut. Nettoyez avec un aspirateur ou à l'eau. Laissez sécher complètement à l'ombre avant de remettre en place.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles, remplacez-les si nécessaires. Si le problème persiste, utilisez un objet pointu pour appuyer sur le bouton REINITIALISER. Si toujours pas de réponse, utilisez le bouton d'urgence sur l'unité intérieure.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Refroidissement, Chauffage, Déshumidification (Sec), Ventilation et Auto. Sélectionnez-les avec les boutons correspondants sur la télécommande.

Comment activer la fonction Puissance ?

Appuyez sur le bouton EXTRA jusqu'à voir clignoter le symbole Puissance, puis confirmez avec CONFIRMER. Cela permet un refroidissement ou chauffage rapide.

Puis-je installer le climatiseur moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié. Une installation incorrecte peut causer une électrocution, un incendie ou une fuite d'eau.

Que signifient les bruits de gargouillement ?

Ces bruits sont normaux et proviennent de la circulation du réfrigérant dans le système. Un bruit de craquement est dû à la dilatation thermique. Si le bruit du ventilateur est fort, nettoyez le filtre à air.

Comment utiliser le mode Silencieux ?

Appuyez sur le bouton SILENCIEUX de la télécommande. L'icône s'affiche et l'appareil fonctionne à faible bruit. Appuyez à nouveau pour désactiver.

MODE D'EMPLOI HSU-24HEM03-R2 HAIER

Selon l'article réel acheté, l'image ci-dessus est seulement pour référence.

Panneau d'affichage

Orifice du récepteur de signal 2 Affichage MARCHE-ARRÉT 3 Affichage de la température ambiante

Après réception du signal de la télécommande, affiche la température régée; le reste du temps, c'est la température de la pièce qui est affichée. Cette température n'est donnée qu'à titre de référence.

Affichage MINUTERIE

MARCHE/ARRÉT Affichage MINUTERIE MARCHE-ARRÉT Affichage VEILLE

Remarque sur la reprise après panne d'électricité :

Appuyez sur le bouton veille dix fois dans les cinq secondes et accédez à la fonction après avoir entendu les quatre bips. Appuyez sur le bouton veille dix fois dans les cinq secondes et quittez cette fonction après avoir entendu les quatre bips.

Affiche REFROIDISSEMENT/CHAUFFAGE/SEC/AUTO

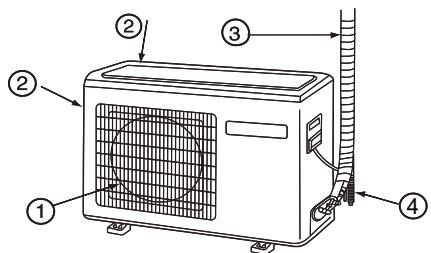

Unité extérieure

① SORTIE

③ CONNEXION DE LA TUYAUTERIE ET DU CABLE ÉLECTRIQUE

② ENTRÉE

④ TUYAU DE VIDANGE

Selon l'article réel acheté, l'image ci-dessus est seulement pour référence.

Télécommande

1. Affichage Mode

1. Affichage d'envoi de signal
2. Affichage POSITION
3. Affichage VITESSE DE VENTILATION

1. Affichage VERROUILLAGE
2. Affichage MINUTERIE ARRÊT Affichage MINUTERIE MARCHE
3. Affichage TEMP

La fonction Santé n'est pas disponible pour certaines unités.

1. Affichage des fonctions supplémentaires

Mode de fonctionnement	SILENCE	VEILLE	Chauffage électricaine	SANTE	ALIMENTATION
Télécommande

1. Bouton SILENCE
2. Bouton CHAUFFAGE
3. Bouton REFROIDISSEMENT
4. Bouton AUTO
5. Bouton VENTILATION
6. Bouton MINUTERIE
7. Bouton SANTÉ
8. Bouton VERROUILAGE

Utilisé pour verrouiller les boutons et l'affichage LCD.

1. Bouton VOYANT Contrôle l'allumage et l'extinction des diodes du panneau d'affichage intérieur.
2. Bouton MARCHE/ARRÊT

ALIMENTATION

1. Bouton SEC
2. Bouton TEMP
3. Bouton POSITION
4. Bouton HEURE
5. Bouton FONCTION EXTRA Fonction: Envoi d'air Position de début d'air sain 1 Position de début d'air sain 2 Retour à la position de départ des volets Souffle d'air droit et gauche --- Zone A-B

Sommeil 10 et symbole de chauffage affichés simultanément Veille Chauffage électrique Rafraîchir l'air (fonction réservée) Puissance Conversion mode Fahrenheit/Celsius

1. Bouton ANNULER/CONFIRMER Fonction: Activez et désactivez la minuterie et autres fonctions supplémentaires.
2. Bouton REINITIALISER Si le fonctionnement de la télécommande devient anormal, utilisez un objet pointu pour appuyer sur ce bouton afin de réinitialiser la télécommande.

Installation des piles

1 Enlever le couvercle du compartiment à pile, 2 Placer les piles comme illustré. 2 piles R-03, touche de réinitialisation (cylindre); 3 Veillez à bien respecter les polarités "+" "/"-" lorsqu'vous mettez les piles;

4 Installer les piles, puis replacer le couvercle.

Remarque :

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 mètres, sans obstacle.
• Si une lampe fluorescente de type allumage électronique, une lampe fluorescente à permutation ou un téléphone sans fil est installé dans la pièce, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité intérieure doit être raccourcie.
• Un affichage plein ou non clair durant l'utilisation indique que les piles sont épuisées. Merci de remplacer les piles.
• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis remettez-les en place après quelques minutes.

Astuce

En cas de non utilisation durant une longue période, retirer les piles. Si chaque chose reste affiché après le retrait des piles, appuyer simplement sur la touche de réinitialisation.

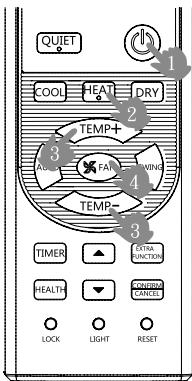

Opération de base

Télécommande

1. Démarrage de l'unité

Appuyez sur MARCHE/ARRÉT sur la télécommande, l'unité démarre.

1. Sélectionner le mode d'utilisation.

Bouton REFROIDISSEMENT : Mode Refroidissement

Bouton CHAUFFAGE : Mode Chauffage

Bouton SEC : Mode Déshumidification

1. Sélectionner le réglage de température

Appuyez sur le bouton TEMP+ / TEMP-

TEMP+ À chaque pression du bouton, le paramètre de température augmente de 1°C; appuyez sur le bouton sans le relâcher pour augmenter rapidement cette valeur.

TEMP- À chaque pression du bouton, le paramètre de température baisse de 1°C; appuyez sur le bouton sans le relâcher pour réduire rapidement cette valeur.

Sélectionner la température désirée.

1. Sélection de la vitesse de ventilation

Appuyez sur le bouton VENTILATEUR. Pour chaque vitesse, la vitesse de ventilation

change de la façon suivante :

Télécommande :

Le climatiseur fonctionne à la vitesse affichée du ventilateur.

Lorsque la VENTILATION est réglée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

Mode de fonctionnement :	Télécom- mande	Remarque
AUTO		En mode de fonctionnement auto, le climatiseur selectionne automatiquement le mode de fonctionnement Refroidissement ou Chauillage en fonction de la température de la pièce. Lorsque la VENTILATION est régée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
REFROI- DISSE- MENT
SEC		En mode SEC, lorsque la température de la pièce est inférieure de 2°C à la température de réglage, l'apparéil fonctionne de façon intermittente à vitesse LENTE, quels que soit le réglage de VENTILATION.
CHAUF- FAGE		En mode CHAUFFAGE, l'airCHAUD sufflependant une courte période de temps en raison de la fonction de prévention du tirage de froid. Lorsque la VENTILATION est régée sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce. Lorsque l'on passé d'une unité interieure à deux unité ou plus, l'unité en mode ARRÊT n'enverra pas de suffle d'air pendant les 7 premières minutes, et il se peut que la temperature affichée soit différente de la temperature réelle.
VENTILA- TION		En mode de fonctionnement VENTILATION, l'apparéil ne fonctionnera pas en mode REFROIDISSEMENT ou CHAUFFAGE, mais fonctionnera seulement en mode VENTILATION; AUTO n'est pas disponible lorsque le mode VENTI- LATION est séLECTIONné. Et le réglage température est déactivé. En mode VENTILATION, le fonctionnement veille n'est pas disponible.

Fonctionnement d'urgence :

• Utilisez cette fonction uniquement lorsque la télécommande est en panne ou a été perdue; en mode de fonctionnement d'urgence, le climatiseur peut fonctionner pendant un moment.
• Lorsque l'on appuie sur le commutateur du fonctionnement, un bip sonore est émis, indiquant le démarrage de cette fonction.
• Lorsque l'unité est mise sous tension pour la première fois et que la fonction d'urgence est lancée, l'unité fonctionne automatiquement dans les modes suivants :

Température de la pièce	Température fixée	Mode minuterie	Vitesse de ventilation	Mode de fonctionnement
Au-dessus de 23°C	26°C	Non	AUTO	REFROIDIS-SEMENT
En-dessous de 23°C	23°C	Non	AUTO	CHAUF-FAGE

• Il est impossible de régler la température et la vitesse de ventilation. Il est aussi impossible de faire fonctionner l'unité en mode minuterie ou sec.

Fonction de test :

Le commutateur de la fonction de test est identique au commutateur d'urgence.

Utiliser ce commutateur en mode test lorsque la température de la pierce est inférieure à 16°C. Ne pas l'utiliser en fonctionnement normal. - Maintenez enfoncé le bouton du fonctionnement de test pendant plus de 5 secondes. Une fois que vous avez entendu 2 fois le bip sonore, relâcher le bouton : la fonction de refroidissement démarre avec une vitesse "Haute" de circulation d'air. - Dans ce mode, le moteur de ventilation qui se trouve dans l'unité intérieure tournera à grande vitesse.

1. Affichage de l'état du souffle d'air

REFROIDISSEMENT/SEC :

CHAUFFAGE :

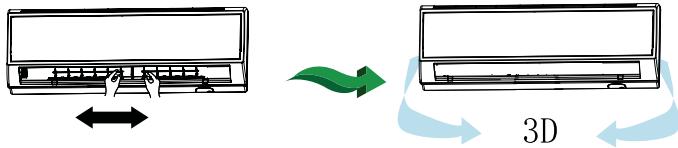

2 Réglage du flux d'air gauche et droit (manuel)

Déplacez la pale verticale d'un cran sur le climatiseur pour la direction gauche et droite en vous reportant à l'illustration.

Mises en garde :

Lors d'un réglage manuel du volet, éteindre l'appareil. - Lorsque l'humidité est élevée, de la condensation peut se former au niveau de la sortie d'air si tous les volets horizontaux sont réglés à gauche ou à droite. - Il est recommandé de ne pas développer le volet horizontal en position abaissee durant une longue période en mode REFROI-DISSEMENT ou SEC, sinon de la condensation risque de se former.

Remarque :

Lorsque vous redémarrez après avoir été éteint avec la télécommande, la télécommande se automatiquement la position définie paravant.

Fonction veille

Appuyez sur le bouton EXTRA pour accéder aux options supplémentaires, lorsque vous faites basculer l'écran sur clignote. Puis appuyez sur CONFERM pour accéder à la fonction veille.

Mode de fonctionnement :

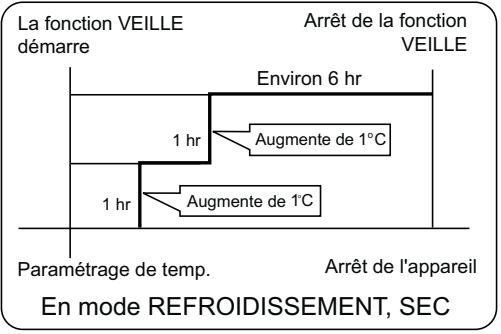

1. En mode REFROIDISSEMENT, SEC

Une heure après le démarrage du mode VEILLE, la température sera de 1°C plus élevée que le paramètre de température. Au bout d'une autre heure, la température augmente à nouveau de 1°C. L'appareil fonctionnera encore 6 heures puis s'arrêtera. La température est maintenue plus élevée que le paramètre de température afin que la température de la pièce ne soit pas trop BASSE durant le sommeil.

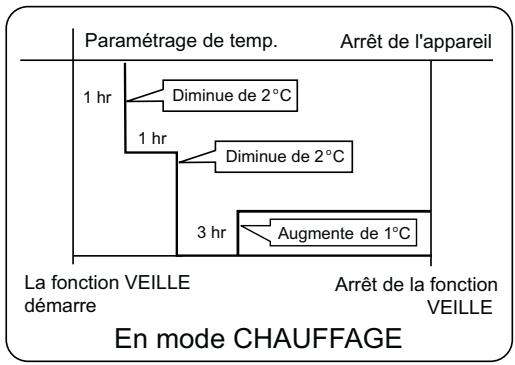

1. En mode CHAUFFAGE

Une heure après démarrage du mode VEILLE, la température sera de 2°C plus basse que le paramètre de température. Au bout d'une autre heure, la température descend à nouveau de 2°C. Au bout de 3 heures, la température augmente de 1°C. L'appareil fonctionnera encore 3 heures puis s'arrêtera. La température est maintenue plus basse que le paramètre de température afin que la température de la pièce ne soit pas trop élevée durant le sommeil.

1. En mode AUTO

L'appareil fonctionne dans le mode de veille correspondant adapté au mode de fonctionnement sélectionné automatiquement.

1. En mode VENTILATION

Pas de fonction de VEILLE.

1. Paramètre le changement de vitesse de ventilation pendant le sommeil.

Si la vitesse de ventilation est élevée ou moyenne au moment de se coucher, régler afin de réduire la vitesse de ventilation pendant le sommeil.

Aucun changement si le souffle est faible.

Remarque

Lorsque la fonction MINUTERIE est activée, la fonction de veille ne peut pas être activée. Une fois la fonction de veille activée, si l'utilisateur réinitialise la fonction MINUTERIE, la fonction de veille est désactivée et l'appareil revient à l'état de minutage.

Fonctionnement puissance/doux.

Fonctionnement PUISSANCE

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction.

Appuyez sur le bouton EXTRA FUNCTION pour accéder aux options supplémentaires, lorsque vous faites basculer l'écran sur

clignote, puis appuyez sur CONFIRM pour accéder à la fonction puissance. Pour désactiver cette fonction, veuillez accéder à nouveau aux options supplémentaires pour annuler la fonction puissance.

Fonctionnement SILENCIEUX

Utilisez cette fonction lorsque vous avez besoin de silence pour vous reposer.

Appuyez sur le bouton SILENCIEUX, la télécommande affiche , puis activez la fonction silencieux. Appuyez de nouveau sur ce bouton SILENCIEUX pour désactiver la fonction silencieux.

Remarque :

Pendant le fonctionnement PUISSANCE, en mode CHAUFFAGE ou REFROIDISSEMENT,

la distribution de la température dans la pièce ne sera pas homogène.

Un fonctionnement SILENCE sur une période prolongée permettra d'avoir ni trop

froid ni trop chaud.

Utilisation de la minuterie marche/arrêt.

1. Une fois l'appareil démarré, sélectionner le mode de fonctionnement désiré :
2. Appuyer sur le bouton MINUTERIE pour changer le mode de MINUTERIE. À chaque pression du bouton, l'affichage change de la façon suivante :

Télécommande :

Sélectionner ensuite le mode de MINUTERIE désiré (MINUTERIE MARCHE ou MINUTERIE ARRET ou MINUTERIE MARCHE-ARRET). "ON" ou "OFF" clignotera.

1. Appuyez sur le bouton ▽ / △ pour régler l'heure.

À chaque fois que vous appuyez sur le bouton, le réglage de l'heure augmente de 0,5 heures pour les 12 premières heures, puis d'1 heure. À chaque fois que vous appuyez sur le bouton, le réglage de l'heure augmente de 0,5 heures pour les 12 premiers heures, puis d'1 heure. Le réglage peut se faire sur 24 heures.

1. Confirmer le réglage de l'heure

Après avoir réglé l'heure, appuyez sur le bouton CONFIRMÉ CANCEL et confirmez l'heure. Le bouton MARCHE ou ARRET s'arrête alors de clignoter.

1. Annuler le réglage de l'heure

Appuyez plusieurs fois sur le bouton minuterie jusqu'à ce que l'affichage de l'heure soit effacé.

Astuces :

Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée.

Selon les heures de MINUTERIE MARCHE ou MNUTERIE ARRÊT, Marche-Arrêt ou Arrêt-Marche se produit.

Fonction souffle d'air sain

1. Appuyez sur ( ) pour démarrer

Réglage de conditions de travail confortables.

1. Activation de la fonction souffle d'air sain

Appuyez sur le bouton EXTRA pour accéder aux options supplémentaires. Continuez à appuyer sur ce bouton et les volets se déplaceront sur l'une des trois positions prédéfinies; CHOISSEZ LA POSITION QUE VOUS VOULEZ, puis appuyez sur le bouton CONFIRM CANCEL pour confirmer.

1. Pour désactiver la fonction souffle d'air sain, appuyez sur le bouton EXTRA FUNCTION pour accéder aux options supplémentaires.

Continuez à appuyer sur ce bouton et les volets se déplaceront sur l'une des trois positions prédéfinies ; appuyez de nouveau sur le bouton CONFRM CANCE pour désactiver.

Remarque: Ne dirigez pas directement les volets à la main. Sinon, la grille ne pourrait pas fonctionner correctement. Si la grille ne fonctionne pas correctement, à l'aide de la commande, arrêtez une minute puis redémarrez.

Remarque :

1. Lorsque vous avez activé la fonction souffle d'air sain, la position de la grille est fixe.
2. Pour le chauffage, mistrs vaut sélectionner le mode
3. Pour le refroidissement, mistroux vaut sélectionner le mode
4. En modes refroidissement et sec, l'utilisation du climatiseur pendant une durée prolongée alors que l'air est humide provoque la formation de gouttes d'eau au niveau de la grille.

Conformité des modeles à la législation européenne

Tous les appareils sont conformes aux directives Européennes suivantes :

• Directive basse tension 73/23/CEE
• Directive basse tension 2006/95/CE -Compatibilitéelectro-magnétique89/336/CEE -Compatibilitéelectro-magnétique2004/108/CE ROHS

Les apparêls répondent aux exigences de la directive 2002/95/CEE du parlement européen et du conseil sur la limitation des substances dangereuses dans les Équipements Électriques et Électroniques (Directive UE RoHS). DEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils électriques et électroniques.

L'appareil de climatisation est marqué de ce symbole. Cela signifie que les produits électriques et électroniques ne doivent pas être mélangés aux déchets ménagers non-triés. Ne pas tenter de démonter le système par soi-même : le démontage du système de climatisation, le traitement du liquide

Réfrigérant, de l'huile et d'autres pièces doit être effectué par un installateur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récupération. S'assurer que le produit est mis au rebut de façon correcte permet d'aider à éviter des conséquences potentiellément négatives sur l'environnement et la santé humaine. Merci de contacter l'installateur ou les autorités locales pour plus d'informations. Les piles doivent être enlevées de la télécommande et faire l'objet d'une mise au rebut distincte conformément à la législation locale et nationale.

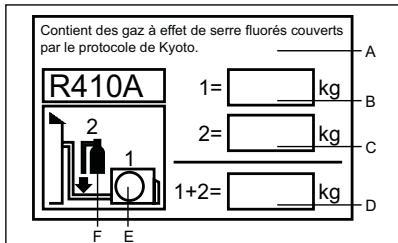

Informations importantes concernant le liquide réfrigérant utilisé

Cet appareil contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas vider à l'air.

Type de réfrigérant : R410A

Valeur GWP*: 1975

GWP = global warming potential - potentiel de réchauffement de la planète. Merci de remplir à l'encre indélébile :

• La charge de réfrigérant usine de l'appareil
• 2 la quantité supplémentaire de réfrigérant chargée sur place et
• 1 + 2 la charge totale de réfrigérant. sur l'étiquette de charge de réfrigérant fournie avec l'appareil. L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex. sur l'intérieur du couvercle de valeur d'arrêt). A Contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. B Charge de réfrigérant standard de l'unité : voir sur la plaque signalétique de l'unité C Quantité supplémentaire de réfrigérant chargée sur place D Charge totale de réfrigérant E Unité extérieure F Cylindre réfrigérant et collecteur de chargement

Pour une utilisation intelligente du climatiseur

Paramétrage d'une tempora-ture de piece appropriée	Ne pas obstruer l'entrée ou la sortie d'air
Température appropriée	Utiliser la minuterie efficace-ment.
Ne pas obstruer l'entrée ou la sortie d'air	Utiliser la minuterie efficace-ment.
Si l'appareil n'est pas utilisé durant une longue période, couper l'alimentation princi-pale.	Utiliser les volets efficacement.

Télécommande

Ne pas utiliser d'eau, nettoyer le contrôleur avec un chiffon sec. Ne pas utiliser de nettoyant pour vitres ou de chiffon chimique.

Boîtier interieur

Essuyez le climatiseur avec un doux et sec. Pour les saletés rebelles, utilisez un detergent neutre dilué dans de l'eau. Essorez bien l'eau du chiffon avant d'essuyer, et essuyez bien le detergent.

Ne pas nettoyer avec les produits suivants :

L'essence, le benzène, les diluants ou les produits nettoyants risquent d'endommager le revêtement de l'unité.

De l'eau chaude au-delà de 40°C (104^) risque de provoquer une décoloration ou une déformation.

Nettoyage du filtre à air

1 Ouvrir la grille de l'entrée d'air en la tirant vers le haut. 2 Retirer le filtre. Pousser légèrement vers le haut l'onglet central du filtre jusqu'à le libérer de la butée, et retirez le filtre par le bas. 3 Nettoyer le filtre. Utilisez un aspirateur pour éliminer la poussière, ou lavez le filtre avec de l'eau. Après le lavage, laissez le filtre sécher à l'ombre complètement. Fixer le filtre. Fixez le filtre correctement de façon à ce que l'indication "FACE" soit de face. Assurez-vous que le filtre est complètement fixé derrière la butée. Si les filtres droit et gauche ne sont pas correctement fixés, des défauts peuvent se produire. 5 Fermer la grille d'entrée d'air.

1. Ouvrir la grille d'entrée d'air

Soulever la grille d'entrée en utilisant un petit outil nommé support de grille situé sur le côté droit de l'appareil d'intérieur.

2. Déatcher le filtre à air standard

Faire glisser le bouton légèrement vers le haut pour libérer le filtre, puis l'enlever.

3. Fixer le filtre de purification d'air

Placer les dispositifs de filtre de purification dans les cadres à filtre gauche et droit.

4. Fixer le filtre à air standard (installation nécessaire)

Le côté blanc du filtre de purification d'air photocatalytique doit être tourné vers l'extérieur, et le côté asf comme vers l'appareil. Le côté vert du filtre de purification d'air anti-bactérien doit être tourné vers l'extérieur, et le côté blanc vers l'appareil.

5. Fermer la grille d'entrée d'air.

Fermer la grille avec soin.

Remarque.

• Le filtre de purification d'air photocatalytique doit être solarisé à dates fixes. Dans une famille normale, il doit être solarisé tous les 6 mois.
• Le filtre de purification d'air anti-bactérien peut être utilisé longtemps, inutile de le remplacer. Toutefois en cours d'utilisation, la poussière doit être enlevée en utilisant un aspirateur ou en tapotant légèrement, sinon les performances pourraient être affectées.
• Veiller à maintenir le filtre de purification d'air anti-bactérien dans un environnement frais et sec, et à éviter une exposition directe au soleil lors d'un arrêt d'utilisation, ici pouvant réduire la capacité de stérilisation.

Mises en garde

Merci de contacter le point de vente ou de maintenance pour l'installation. Ne tentez pas d'installer le climatiseur vous-même car des travaux mal faits risquent de causer une electrocution, un incendie ou une fuite d'eau.

Si une anomalie telle qu'une petite combustion se produit, arrêtez immédiatement l'appareil et contactez le vendeur.

ARRÉT

OBLIGATOIRE

Utiliser une source d'alimentation exclusive munie d'un coupe-circuit

Vérifier soigneusement l'installation ajustée du drainage.

OBLIGATOIRE

Engager totalement la prise du cordon d'alimentation.

OBLIGATOIRE

Utiliser la tension appropriée.

OBLIGATOIRE

1. Ne pas utiliser une rallonge électrique ou des cordons raccordés.
2. Ne pas installer dans un endroit exposé à un risque de fuite de gaz inflammable.
3. Ne pas exposer l'appareil à de l'eau ou de l'huile vaporisée.

INTERDIT

Ne pas utiliser un cordon enroulé.

INTERDIT

Prendre soin de ne pas endommager le cordon électrique.

INTERDIT

Ne pas insérer d'objets dans l'entrée ou la sortie d'air.

INTERDIT

Ne pas démarrer ou arrêter le fonctionnement en déconnectant le cordon d'alimentation.

INTERDIT

Ne pas diriger le souffle d'air directement vers des personnes, en particulier des enfants ou des personnes âgées.

INTERDIT

Ne pas tenter de réparer ou reconstruire par soi-même.

Connecter la prise de terre.

mise à la terre

Mise en GARDE

Ne pas utiliser à des fins de stockage de nourriture, de travaux d'art, d'équipements de précision, d'élevage ou de culture.

INTERMIT

Ne pas installer l'appareil près d'une cheminée ou d'un autre appareil de chauffage.

INTERDIT

Ne pas placer d'animaux ou de plantes sur le chemin direct du souffle d'air.

INTERDIT

Prendre de l'air frais régulièrement, particulièrement lorsqu'un appareil à gaz fonctionne au même moment.

OBLIGATOIRE

Vérifier le bon état du support d'installation.

INTERDIT

Ne placer aucun objet sur l'appareil ou fixé à l'appareil.

INTERDIT

Ne pas utiliser le commutateur avec des mains mouillées.

INTERMIT

Ne pas verser d'eau sur l'appareil pour le nettoyage.

INTERDIT

Ne pas placer de vase de fleurs ou de conteneur d'eau sur le haut de l'appareil.

INTERDIT

Avant de demander de l'assistance, vérifier la liste suivante.

	Phénomène	Cause ou points de contrôle
Inspection normale des performances	Le système ne redémarre pas automatiquement.	Lorsque l'appareil est stoppé, il ne redémarrera pas avant 3 minutes afin de protégger le système.Lorsque la prise de courant est retiree puis réinsérée, le circuit de protection fonctionnera durant 3 minutes pour protégger le climatiseur.
	Un bruit se fait entendre.	Durant le fonctionnement de l'appareil ou à l'arrêt, un bruissement ou un gargouillement peut se faire entendre. Au bout de 2 à 3 minutes après démarrage de l'appareil, ce bruit devient plus notable.(Ce bruit est produit par la circulation du liquide réfrigérant dans le système)Durant le fonctionnement de l'appareil, un bruit de craquement peut se faire entendre. Ce bruit est produit par l'expansion ou la réduction de l'enveloppe en raison des changements de température.Si le flux d'air de l'appareil en cours de fonctionnement produit un bruit élevé, c'est que le filtre à air peut être sale.
	Génération d'odeurs.	Ceci se produit perverse que le système fait circuler les odeurs de l'air interieur telles que odeurs de meubles, peinture ou tabac.
	De la vapeur ou un panache se dégage.	En fonctionnement FROID ou SEC, l'appareil d'intérieur peut expulser de la vapeur.Ceci est d'u au soudain refroidissement de l'air interieur.
	En mode sec, la vitesse de ventilation ne peut pas être changée.	En mode SEC, lorsque la température de la pièce devient inférieure au paramètre de température de plus de 2°C, l'appareil fonctionne de façon intermittente à vitesse BASSE quel qu'on soit le paramétrage du VENTILATEUR.
Vérification multiple	171211	La prise de courant est-elle bien insérée?Y-a-t-il une panne de courant?Le fusible a-t-il grillé?
	Mauvais refroidissement	Le filtre à air est-il sale?Normalement il doit être nettoyé tous les 15 jours.Se trouve-t-il un obstacle devant l'entrée et la sortie d'air?La temperature est-elle correctement régée?Des portes ou des fenêtres sont-elles ouvertes?Existe-t-il un ensoleillement direct venant d'une fenêtre durant le refroidissement?(Utiliser un rideau)La pièce contient-elle trop de sources de chaleur ou de personnes durant le refroidissement?

Avertissement

• N'obstruez et ne couvrez pas le climatiseur. Ne mettez pas vos doigts dans les entrées/sorties, ni dans les volets de conditionnement.
• Ne pas laisser d'enfant jouer avec le climatiseur. Ne jamais laisser un enfant s'asseoir sur l'appareil extérieur.

• Le circuit de réfrigération est étanche.

L'appareil est adapté aux situations suivantes :

1. Plage de température ambiant applicable :

Refroidissement	Intérieur	Maximum:D.B/W.B	32°C/23°C
		Minimum:D.B/W.B	21°C/15°C
	Plein air	Maximum:D.B/W.B	43°C/26°C
		Minimum:D.B	18°C
Chauffage	Intérieur	Maximum:D.B	27°C
		Minimum:D.B	0°C
	Plein air	Maximum:D.B/W.B	24°C/18°C
		Minimum:D.B/W.B	-7°C/-8°C
	Plein air (INVERSEUR)	Maximum:D.B/W.B	24°C/18°C
		Minimum:D.B	-15°C

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses agents d'entretien ou une personne qualifiée similaire.
2. Si le fusé de l'unité d'intérieur sur la carte PC a fondu, le remplacer avec un fusible de type T. 3.15A/250V. Si le fuse de l'appareil d'extérieur a fondu, le remplacer par un fusible de type T.25A/250V.
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Les piles usagées doivent être éliminées de façon appropriée.
6. L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes infirmes sans supervision.
7. Il doit être veillé à ce que des jeunes enfants ne jouent pas avec l'appareil.
8. Veiller à utiliser une prise de courant appropriée, correspondant au cordon électrique.
9. Elle doit comporter un disjoncteur pour le câblage fixe. Le disjoncteur doit être omnipolaire et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm.
10. La prise de courant et le câble de connexion doivent disposer des autorisations locales.
11. Afin de protégérer l'appareil, veiller à éteindre d'abord le climatiseur, puis à attendre au moins 30 secondes avant de couper l'alimentation.
12. N'insérer aucun capteur sur le raccord du tuyau de la soupape d'arrêt à 3 voies.

Attention!

Une mauvaise alimentation électrique peut provoquer de petites chutes de tension lors du démarrage de l'équipement. Ceci peut affecter d'autres équipements (par ex. clignotement d'une lampe). Si l'impédance d'alimentation maximum est inférieure à X ohm, de telles perturbations ne devraient pas se produire. (Le cas échéant, contacter la compagnie d'électricité locale pour plus d'informations).

		X
HSU-12HEM03/R2	AS12GN2EAA	0.311
HSU-18HEM03/R2	AS18GN2EAA	0.201
HSU-24HEM03/R2	AS24GN2EAA	0.110
H2SM-(9+9)HEK03/R2	H2SM-(9+9)HEM03/R2	0.192
H2SM-(9+12)HEK03/R2	H2SM-(9+12)HEM03/R2	0.192
