MODE D'EMPLOI HDY6-1C HAIER

Guide de l'Utilisateur

Modèle # HDY6-1 / HDY6-1C

Manuel du Nom

Para Modèle de # HDY6-1 / HDY6-1C

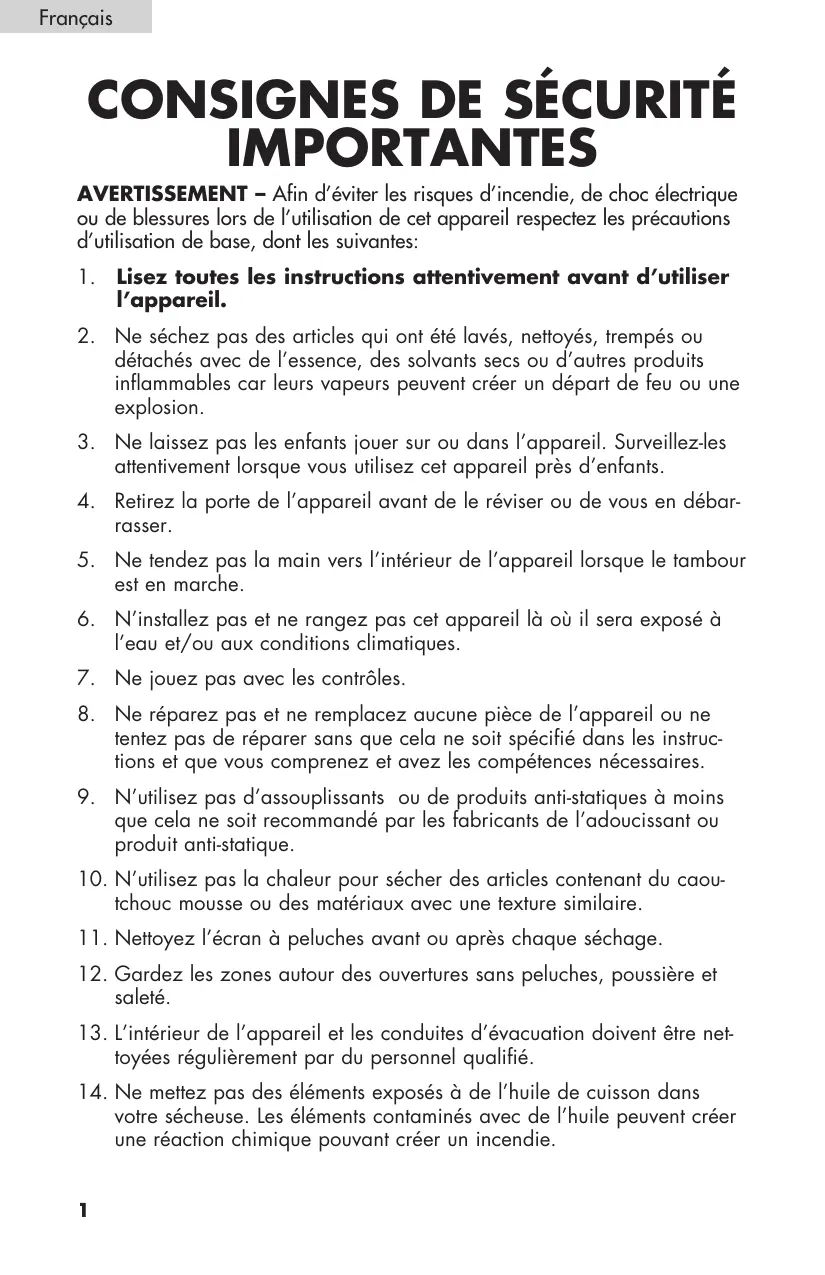

AVERTISSEMENT - Afin d'éviter les risques d'incendie, de choc électrique ou de blessures lors de l'utilisation de cet appareil, respectez les précautions d'utilisation de base, dont les suivantes:

1. Lisez toutes les instructions attentivement avant d'utiliser l'appareil.
2. Ne séchez pas des articles qui ont été lavés, nettoyés, trempés ou détachés avec de l'essence, des solvants secs ou d'autres produits inflammables car leurs vapeurs peuvent créer un départ de feu ou une explosion.
3. Ne laissez pas les enfants jouer sur ou dans l'appareil. Surveillez-les attentivement lorsque vous utilisez cet appareil près des enfants.
4. Retirez la porte de l'appareil avant de le réviser ou de vous en débarrasser.
5. Ne tendez pas la main vers l'intérieur de l'appareil lorsque le tambour est en marche.
6. N'installez pas et ne rangez pas cet appareil là où il sera exposé à l'eau et/ou aux conditions climatiques.
7. Ne jouez pas avec les contrôles.
8. Ne réparez pas et ne remplacez aucune pièce de l'appareil ou ne tentez pas de réparer sans que cela ne soit spécifique dans les instructions et que vous comprenez et avez les compétences nécessaires.
9. N'utilisez pas d'assouplissants ou de produits anti-statiques à moins que cela ne soit recommandé par les fabricants de l'adoucissant ou produit anti-statique.
10. N'utilisez pas la chaleur pour sécher des articles contenant du caoutchou mousse ou des matériaux avec une texture similaire.
11. Nettoyez l'écran à peluches avant ou après chaque séchage.
12. Gardez les zones autour des ouvertures sans peluches, poussière et saleté.
13. L'intérieur de l'appareil et les conduites d'évacuation doivent être nettoyées régulièrement par du personnel qualifié.
14. Ne mettez pas des éléments exposés à de l'huile de cuisson dans votre sécheuse. Les éléments contaminés avec de l'huile peuvent creer une réaction chimique pouvant creer un incendie.
15. Si un tissu a été utilisé avec des liquides ou solides inflammables, il ne doit pas être utilisé dans la sécheuse jusqu'à .
16. Cette sécheuse doit être installée conformément aux instructions d'installation avant d’être utilisée. Voir les instructions de mise à la terre dans la section Installation.
17. Une bonne mise à la terre doit être effectuée pour réduire les risques de choc électrique et de foudre. Vérifiez avec un électricien agréé si vous avez des doutes quant à la bonne mise à la terre de la sécheuse.
18. Utilisez uniquement la secheuse pour l'usage pour lequel elle est conçue : sécher les vêtements.
19. Débranchez toujours la sécheuse avant d'essayer de la réparer. Débranchez le cordon par la fiche, pas le cordon lui-même.
20. Remplacez le cordon d'alimentation usé et/ou les fiches lâches.
21. Afin d'éviter tout risque de choc électrique, n'utilisez pas de rallonges ou d'adaptateurs pour connecter l'unité à une source électrique.

DANGER

Risque de suffocation et de confinement des enfants. Avant de jeter votre vieux séchuse, retirez la porte pour que les enfants ne puissent pas grimper à l'intérieur facilement.

Merci d'avoir choisi ce produit Haier. Ce guide facile à utiliser vous permettra d'utiliser votre sécheuse au maximum de ses capacités.

N'oubliez pas de noter le modèle et le numéro de série. Ils sont au dos de votre appareil.

Numéro du modèle

Numéro de série

Date d'achat

Agrafez votre reçu à votre mode d'emploi.

Vous en aurez besoin pour faire valoir votre garantie.

Comme les solvants nettoyants secs, l'essence, les huiles végétales et les huiles de cuisson sont des matières très dangereuses, les éléments mouillés ou tachés avec ces matériaux ne doivent pas être utilisés dans la sécheuse. Les éléments peuvent encore contenir une quantité importante de ces matériaux dangereux après avoir été lavés. Quand de tels éléments sont exposés à la chaleur ils peuvent s'enflammer. Comme les vêtements sont empilés dans la sécheuse la chaleur ne peut s'échapper. À cause de cela les éléments deviennent suffisamment chauds pour s'enflammer. Le lavage dans de l'eau chaude avec plus de lessive réduirait mais n'éliminerait pas le risque d'incendie.

Instructions d'installation 6

Déballage de votre sécheuse 6

Outils et matériel nécessaires 6

Porte réversible 8

Emplacement de votre sécheuse. 8

Installation dans une maison mobile 9

Raccordement du systeme d'évaccuation 12-17

Exigences électrodes. 13

Raccordement du cordon à 3 fils. 15

Raccordement cordon à 4 fils. 16-17

PREPARATION 20

Conseils de séchage 21

Instructions de fonctionnement 22

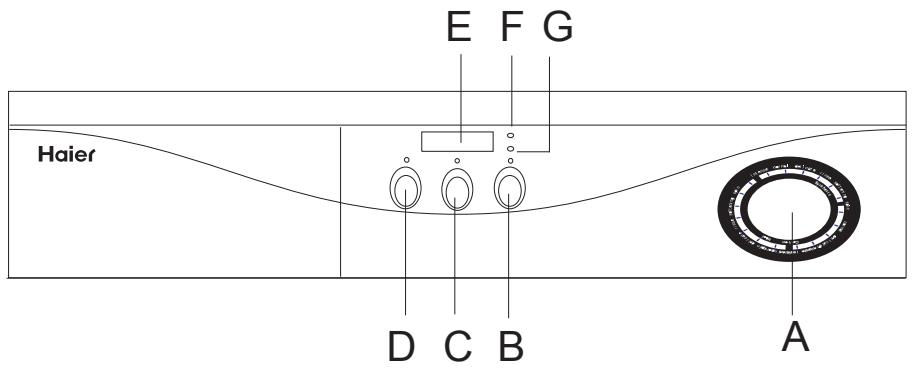

Tableau de contrôle 22-23

Guide programmation 24

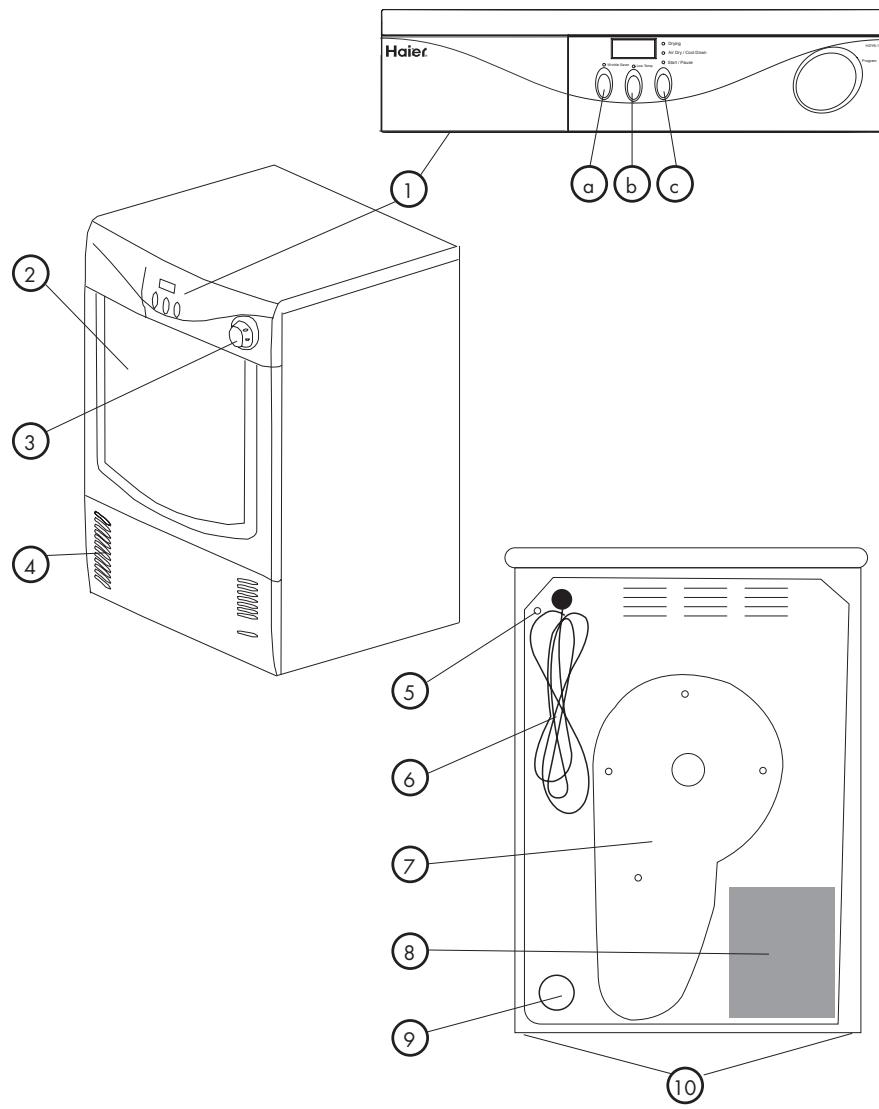

Pièces et caractéristiques

1. Tableau de contrôle a. Anti-froissement b. Basse température c. Début/Pause
2. Porte
3. Sélecteur de programme
4. Couvercle avant
5. Raccordement borne de terre
6. Câble d'alimentation (Version canadienne uniquement)
7. Plaque arrête
8. Plaque couvercle arrête
9. Raccordement évent
10. Pieds réglables (non montrés)

Instructions d'installation

• Sélectionnez un emplacement convenable pour la séchuse sur une surface solide, plane et loin de toute source directe du soleil et de sources de chaleur comme par exemple : radiateurs, plinthes électriques, appareils de cuisson, etc. Si le plancher n'est pas plat, il faut changer cela en utilisant les pieds réglables situés au bas de la séchuse.

Déballage de votre sèche-serviettes

1. Retirez tous les matériaux d'emballage dont la mousse et les adhésifs qui retiennent les accessoires à l'intérieur de la séchuse et à l'extérieur.
2. Vérifiez et retirez tous les restes d'emballage, adhésif ou documentation avant d'utiliser la séchuse.

Outils et matérielles nécessaires pour l'installation

• Tournevis Philips et tournevis à tête plate
• Pinces réglables
• Clé à molette de _ pouce (1,27 cm)
• Niveau de menuisier Ruban adhésif
• Conduit rigide ou en métal flexible de 4 pouces (10,2 cm)
• Hotte à évacuation
• Afin d'assurer que la sécheuse fonctionne efficacement, il faut faire attention aux points suivants:
• La sécheuse doit être installée horizontalement. Le bas de l'appareil est équipé de pieds réglables. Ajustez ces 4 pieds avant de faire fonctionner l'appareil.
• Vérifiez que la sécheuse n'a pas subi de dommage pendant son transport. Une sécheuse endommagée ne doit pas être installée.
• La sécheuse doit être tenue éloignée des substances inflammables et explosives.
• Les environs de la sécheuse doivent être secs et ventilés.
• N'installez pas la sécheuse sur de la moquette.
• Afin que la sécheuse puisse fonctionner correctement, la température ambiante ne devrait pas être inférieure à 50°F (10°C) ou supérieure à 95°F (35°C).

Accessoires compris dans l'emballage

Liste de vérification des accessoires et matériels fournis avec la machine:

Nom	Guide d'utilisation	Certification de conformité	Collier de durite	Tuyau d'allongement	Manchon de raccordement
Quantité	1	1	1	1	1

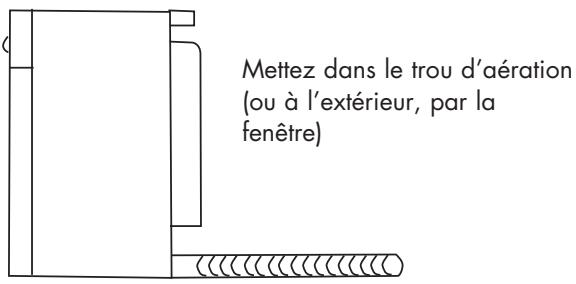

Raccordement de la conduite d'évacuation

Il est recommandé d'évacuer l'air vers l'extérieur s'il y a un trou d'aération où la sécheuse est installée. Veuillez utiliser le tuyau d'allongement attaché, le manchon de raccordement et le collier de durite. Avant de raccorder la machine à l'alimentation, veuillez raccorder l'extrémité avec un petit diamètre du manchon de raccordement à la sortie d'air et l'extrémité avec un large diamètre du manchon de raccordement au tuyau d'allongement et serrez-le avec un tournevis à tête plate. Étirez le tuyau d'allongement pour le joindre au trou d'aération. (S'il n'y a pas de trou d'aération disponible, allongez juste le tuyau d'allongement vers l'extérieur de la fenêtre). Gardez le tuyau plat et bien droit.

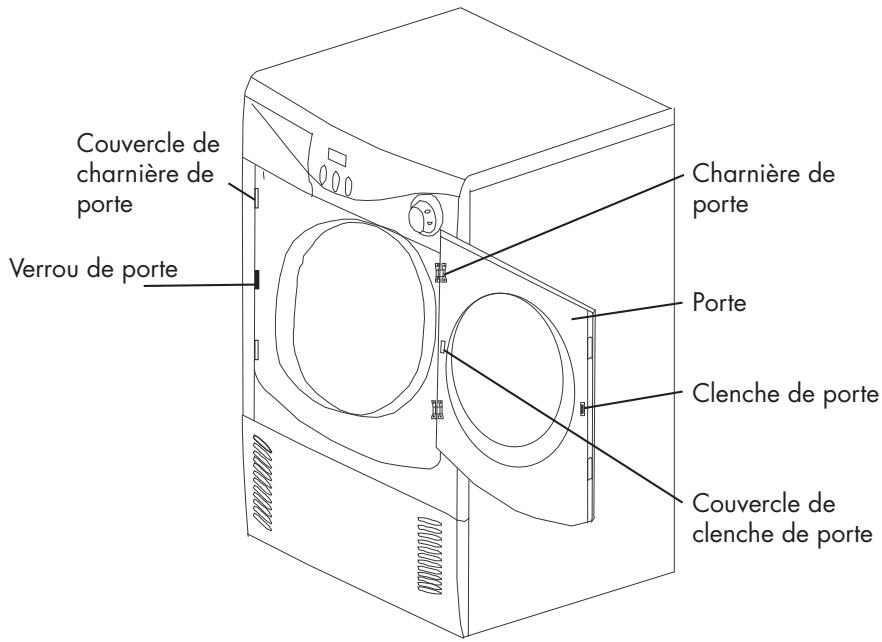

Porte réversible

• Pour changer la direction d'ouverture de la porte de votre séchoir, suivez les procédures suivantes.

a. Utilisez un tournevis Phillips, retirez les 4 vis qui fixent la porte à la carrosserie. Cela détachera la porte de la carrosserie. b. Dévissez maintenant les 4 vis qui attachent la charnière de la porte à la porte. c. Retirez les 2 couvercles de charnières du côté opposé de la porte et attachez les charnières de porte que vous venez juste de retirer à la place. d. Replacez les couvercles de charnières sur les ouvertures de porte de la position originale de la porte. e. Dévissez les 2 vis qui attachent la clenche de la porte et fixez-la sur le côté opposé après avoir retiré le couvercle de la clenche de la porte. f. Replacez le couvercle de la clenche de la porte à la place de la clenche que vous venez juste de retirer. g. En utilisant un couteau à mastiquer, retirez les 4 couvercles de vis de charnière. h. Installez-les sur le côté opposé. i. Installez le couvercle de verrouillage de la porte sur la carrosserie sur le côté opposé. j. Vissez les 4 vis attachant les 2 charnières de porte à la carrosserie.

N'installez pas votre sécheuse

• Dans un lieu exposé où de l'eau coule ou à l'extérieur face aux conditions climatiques.
• Dans un lieu où elle sera en contact avec des rideaux, draperies, ou toute chose qui obstruera le passage de la combustion et la ventilation de l'air.
• Sur la moquette. Le sol doit être solide avec une inclinaison maximale de 1 pouce (2,54 cm).

Installation encastrée ou dans un placard:

• Une sécheuse installée dans une chambre, une salle de bains, encastrée ou dans un placard doit être évacuée vers l'extérieur.
• Voituretteuse, besoin de place tout autour pour une bonne ventilation.
• Une ouverture minimum de 120 pouces carrés (774,2 cm2), équitablement divisée entre le haut et le bas de la porte est nécessaire. Des ouvertures d'air sont requises pour ne pas être obstruées quand une porte est installée. Une porte à persiennes avec des ouvertures d'air équivalentes à la longueur entière de la porte est acceptable.

DIMENSIONS BRUTES VUE ARRIERE

VUE AVANT

Installation dans une maison mobile

• La sécheuse doit être évacuée à l'extérieur (à l'extérieur, pas sous la maison mobile) en utilisant un conduit en métal qui n'est pas combustible. Le conduit en métal doit être de 4 pouces (10,16 cm) de diamètre sans obstructions. Un conduit en métal rigide est préférable.
• Si la sécheuse est évacuée à travers le sol et la zone sous la maison mobile est cloisonnée, le système d'évacuation doit se terminer à l'extérieur de la clôture avec le raccordement attaché de façon sécurisée à la structure de la maison mobile.
• Reportez-vous aux pages précédentes pour d'autres importantes exigences de ventilation.
• L'installation doit être conforme à l'actuel Manufactured Home Construction & Safety Standard (qui est un Federal Regulation Title 24 CFR-Part 32-80) ou quand un tel standard n'est pas applicable, avec le American National Standard for Mobile Homes.

Avertissement:

Cette séchuse est conforme aux standards ANSI Z21.5.1 pour une utilisation domestique uniquement.

Exigences et instructions

Les instructions suivantes sont des exigences spécifiques pour un fonctionnement correct et en toute sécurité. Ne pas suivre ces instructions peut créer des temps de séchage excessifs et des dangers d'incendie.

1. N'utilisez pas un conduit flexible en plastique pour évacuer la sécheuse. Un excès de peluches peut se former à l'intérieur du système d'évacuation et créer un risque d'incendie et restreindre la circulation de l'air. Une mauvaise circulation d'air augmentera le temps de séchage. Si votre système actuel est fait d'un conduit en plastique ou d'un conduit en feuille de métal, remplacez-le avec un conduit rigide ou flexible en métal. Assurez-vous que le conduit actuel ne contient aucune peluches avant d'installer le conduit de la sécheuse.
2. Si la sécheuse n'est pas évacuée à l'extérieur, de fines peluches seront envoyées dans la zone où vous utilisez la machine. Une accumulation de peluches dans n'importe quelle partie de votre habitation peut poser un problème de santé et un risque d'incendie. Afin d'éviter le risque d'incendie, la sécheuse DOIT ÊTRE ÉVACUÉE À L'EXTÉRIEUR.
3. Ne mettez pas de matériaux combustibles (par exemple : vêtements, rideaux, draperies, le papier) en contact avec le système d'évacuation. La sécheuse ne doit pas être évacuée dans une cheminée, un mur, un plafond, ou tout espace fermé d'un bâtiment qui peut accumuler des peluches et créer un risque d'incendie.
4. Dépasser la longueur du conduit ou le nombre de coudes autorisés dans les tableaux de la « Longueur maximale » peut causer une accumulation de peluches dans le système d'évacuation. Boucher le système pourrait créer un risque d'incendie et augmenter les durées de séchage.
5. Ne cachez pas les extrémités d'évacuation du système de ventilation, n'utilisez pas des vis ou des rivets pour assembler le système d'évacuation. Les peluches peuvent s'accrocher à l'écran ou sur les vis et rivets, bouchant le conduit et créant un risque d'incendie et augmentant les durées de séchage. Utilisez une hotte à évacuation pour raccorder le conduit à l'extérieur et scellez tous les joints avec du ruban adhésif. Toutes les ferrules mâles du conduit doivent être installées en aval de la circulation de l'air.

Danger d'explosion:

N'installez pas la séchuse dans un lieu où de l'essence ou d'autres matières inflammables sont gardées ou entreposées. Si la séchuse est installée dans un garage, elle doit être à au moins 18 pouces (45,7 cm) du sol. Ne pas suivre cette consigne peut conduire à la mort, un incendie ou des brûlures.

Matériels

Utilisez uniquement un conduit rigide ou flexible en métal de 4 pouces (10.2 cm) et une hotte de ventilation approuvée qui a un amortisseur à balancement ouvert quand la sécheuse est en marche. Lorsque la sécheuse s'arrête, l'amortisseur se ferme automatiquement pour empêcher les courants d'air et l'entrée d'insectes et de rongeurs. Afin d'éviter la restriction de la prise, maintenez une distance minimum de 12 pouces (30,5 cm) entre la hotte de ventilation et le sol ou toute autre obstruction. Le clapet d'air doit pouvoir bouger librement.

LONGUEUR MAXIMALE D'ÉVACUATION

Nombre de coudes à 90°	Conduit rigide en métal
	TYPE DE HOTTE D'ÉVACUATION (préfééré)
	→ 4" (10.2 cm)	Louvered	→ 21/2" (6.35 cm)
0	60ft. (18.28 m)		48ft. (14.63 m)
1	52ft. (15.84 m)		40ft. (12.19 m)
2	44ft. (13.41 m)		32ft. (9.75 m)
3	32ft. (9.75 m)		24ft. (7.31 m)
4	28ft. (8.53 m)		16ft. (4.87 m)

Nombre de coudes à 90°	Conduit flexible en métal
	TYPE DE HOTTE D'EVACUATION (préfééré)
	→4" (10.2 cm)	Louvered	→21/2" (6.35 cm)
0	30ft. (9.14 m)		18ft. (5.49 m)
1	22ft. (6.71 m)		14ft. (4.27 m)
2	14ft. (4.27 m)		10ft. (3.05 m)

INSTALLEZ LES RACCORDS MALES DANS LA BONNE DIRECTION

Une fois l'installation terminée, la méthode suivante doit être utilisée pour déterminer si le système d'évacuation est acceptable:

1. Connectez un manomètre à tube incliné ou numérique entre la sécheuse et le point où l'évacuation connecte à la sécheuse.
2. Réglez la minuterie de la sécheuse et la température sur refroidissement (cool down) et mettez la sécheuse en marche.
3. Lisez la mesure sur le manomètre.
4. La pression d'aspiration du système ne doit pas dépasser 0,75 pouces de colonne d'eau. Si la pression d'aspiration du système est inférieure à 0,75 pouces de colonne d'eau, le système est acceptable. Si la mesure sur le manomètre est supérieure à 0,75 pouces de colonne d'eau, le système est trop restrictif et l'installation est inacceptable.

Bien que l'orientation verticale du système d'évacuation soit acceptable, certaines circonstances atténuantes peuvent avoir un effet sur la performance de séchusé:

1. Seul le conduit rigide en métal devrait être utilisé.
2. Ventiler verticalement à travers un toit peut exposer le système d'évacuation à des courants d'air causant une augmentation dans la restriction de l'évent.
3. Faire fonctionner le système d'évacuation à travers un lieu non isolé peut causer de l'humidité et une accumulation de peluches plus rapide.
4. Compression ou sertissage du système d'évacuation causera une augmentation dans la restriction de l'objet.

Le système d'évacuation devrait être inspecté et nettoyé au moins tous les 18 mois avec une utilisation normale. Plus la sécheuse est utilisée plus le système d'évacuation et la hotte de ventilation doivent être vérifiés pour un bon fonctionnement.

Exigences et instructions

Les instructions suivantes sont des exigences spécifiques pour une installation de votre séchuse, correcte et en toute sécurité. Ne pas suivre ces instructions peut créer un choc électrique et/ou un danger d'incendie.

1. Cet appareil doit être correctement mis à la terre. Un choc électrique peut se produire si la séchuse n'est pas correctement mise à la terre. Suivez les instructions de ce manuel pour une mise à la terre convenable.
2. N'utilisez pas de rallonge avec cette séchuse. Certaines rallonges ne sont pas conçues pour résister aux quantités de courant électrique que cette séchuse utilise et peuvent fondre, créant un choc électrique et/ou un danger d'incendie. Placez la séchuse à portée de la prise murale pour la longueur du cordon d'alimentation qui va être acheté, comme cela le cordon ne sera pas trop rigide. Reportez-vous aux exigences électriques dans ce manuel pour le cordon d'alimentation qui va être acheté.
3. Un dispositif de réduction de tension approvoué U. L doit être installé sur le cordon d'alimentation. Si le dispositif de réduction de tension n'est pas attaché, le cordon d'alimentation peut être tiré et peut être coupé par n'importe quel mouvement du cordon et créer un choc électrique.
4. N'utilisez pas une prise murale en aluminium avec un cordon d'alimentation en cuivre.

et une prise murale (ou vice versa). Une réaction chimique se produit entre le cuivre et l'aluminium et peut causer des court-circuits. Le bon câblage et la bonne prise murale sont un cordon d'alimentation câblé en cuivre avec une prise murale câblée en cuivre.

Note: Les sécheuses fonctionnant sur un courant de 208 volts auront des temps de séchage plus longs que si elles fonctionnent sur un courant de 240 volts.

Danger: Un raccordement incorrect du connecteur de mise à la terre de

L'équipement peut causer un choc électrique. Vérifiez avec un électricien agréé si vous avez des doutes concernant la bonne mise à la terre de l'appareil. La sécheuse doit être raccordée à un système câblé permanent en métal mis à la terre ou un conducteur de mise à la terre de l'appareil doit être utilisé avec les conducteurs du circuit et raccordé à la borne de mise à la terre de l'appareil ou le fil de sortie de l'appareil.

Alimentation:

3 ou 4 fils, 240 volts, 30 ampères, 60 Hz, 1 phase.

Kit de cordon d'alimentation: (non fourni quand vendu aux États-Unis) La séchuse DOIT utiliser un cordon d'alimentation NEMA 10-30 à 3 conducteurs de type SRDT avec une tension minimum de 240 volts, 30 ampères avec 3 connecteurs à casse à fourche à bout ouvert avec des bouts renversés ou des connecteurs en circuit fermé et marqués pour être utilisés avec des séchues. Si la séchuse doit être utilisée dans une maison mobile, la séchuse DOIT utiliser un cordon d'alimentation NEMA 14-30 à 4 conducteurs de type SRDT ou ST (comme exigé) avec une tension minimum de 240 volts, 30 ampères avec 4 connecteurs à casse à fourche à bout ouvert avec des bouts renversés ou des connecteurs en circuit fermé et marqués pour être utilisés avec des séchues. Voir Raccordements électriques pour un système à 4 fils.

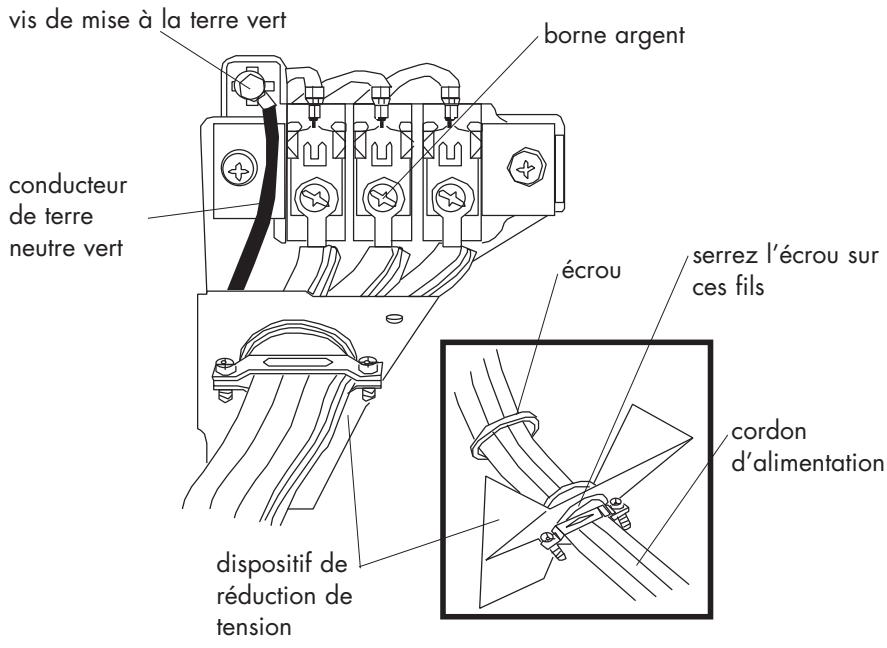

Raccordements cordon à 3 fils

1. Retirez les vis sécurisant le couvercle d'accès de la plaque à bornes et le dispositif de réduction de tension situé à l'arrière de la séchuse, sur le côté supérieur.
2. Installez un U. L approuvé dans le trou d'entrée du cordon d'alimentation du dispositif. Serrez uniquement à la main pour le moment.
3. Faites passer un cordon d'alimentation U. L approuvé 30, NEMA 10-30 type SRDT, à travers le dispositif de réduction de tension.
4. Attachez le conducteur de terre du cordon d'alimentation à la borne du centre sur la plaque à bornes. Serrez les vis fermement.
5. Attachez les deux conducteurs du cordon d'alimentation restants aux laitons extérieurs des bornes colorées sur la plaque à bornes.

AVERTISSEMENT: Ne faites pas un coude affuté du câblage/conducteur aux raccords.

1. Rattachez le dispositif de réduction de tension à l'arrête de la sécheuse avec deux vis. Serrez les vis fermement.
2. Serrez les vis sécurisant le cordon de retenue fermement contre le cordon d'alimentation.
3. Serrez l'écrou du dispositif de réduction pour que le dispositif de réduction ne tourne pas.
4. Réinstallez le couvercle de la plaque à bornes.

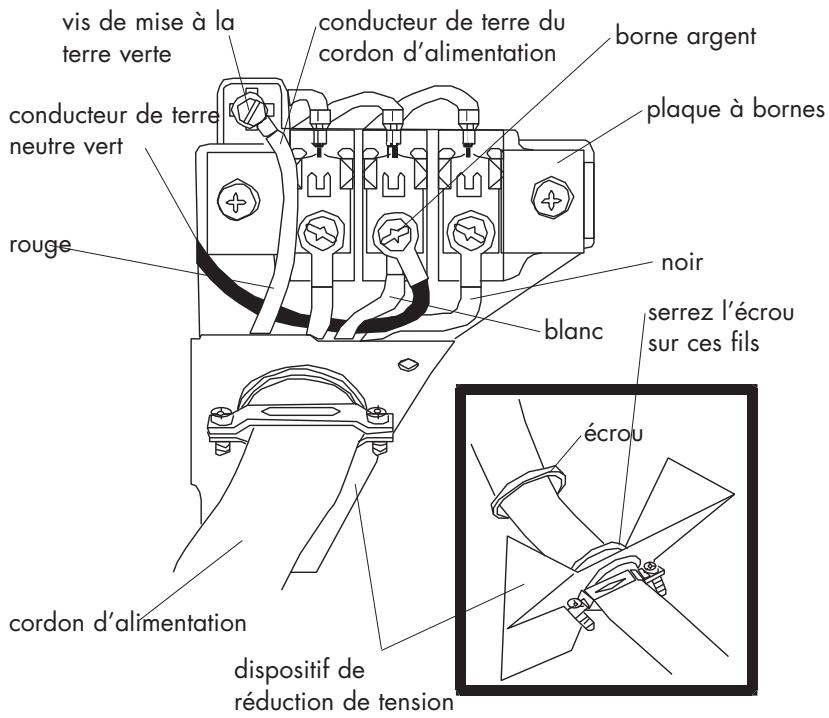

Raccordements cordon à 4 fils

1. Retirez les vis sécurisant le couvercle d'accès de la plaque à bornes et le dispositif de réduction de tension situé à l'arrière de la séchuse, sur le côté supérieur.
2. Installez un U.L. approuvé dans le trou d'entrée du cordon d'alimentation du dispositif. Serrez uniquement l'écrou à la main pour le moment.
3. Retirez le conducteur de terre neutre vert de la vis de mise à la terre verte au-dessus de la plaque à bornes.

1. Faites passer un cordon d'alimentation UL approuvé 30, NEMA 10-30 type SRDT, à travers le dispositif de réduction de tension.
2. Attachez le conducteur de terre neutre vert à la carrosserie avec la vis de terre verte.
3. Attachez le conducteur (neutre) blanc du cordon d'alimentation et le conducteur de terre neutre vert de la distribution électrique de la séchée à laborne du centre argent sur la plaque à bornes. Serrez les vis fermement.
4. Attachez les conducteurs rouge et noir du cordon d'alimentation aux laitons extérieurs des bornes colorées sur la plaque à bornes.

AVERTISSEMENT: Ne faites pas un coude affuté du câblage/conducteur aux raccords.

1. Serrez les vis sécurisant le cordon de retenue fermement contre le cordon d'alimentation.
2. Serrez l'écrou du dispositif de réduction pour que le dispositif de réduction ne tourne pas.
3. Réinstallez le couvercle de la plaque à bornes.

Attention: Étiquetez tous les câbles avant la déconnexion, quand vous entretenez les contrôles. Des erreurs de câblage peuvent causer des mauvais fonctionnements et être dangereuses. Vérifief que l'unité fonctionne bien après l'entretien.

Avertissement: Débarrasssez-vous des cartons ou sacs en plastique ou détruisez-les après avoir déballé la sécheuse. Les enfants ne doivent pas être autorisés à jouer avec eux. Les boîtes en carton recouvertes avec des tapis, des draps de lit ou des draps en plastique peuvent venir des chambres étanches à l'air et causer la suffocation qui peut entraîner la mort.

Avertissement: Les instructions de ce manuel et toute la documentation incluse avec cette sécheuse ne peuvent pas couvrir toutes les conditions et situations possibles pouvant se présenter. Faites attention et exercez les règles de sécurité de base quand vous installez, utilisez et maintenez n'importe quel appareil. Après l'installation, si vous avez des doutes, appelez un électricien agréé pour installer et câbler la sécheuse.

Exigences électriques (pour le CANADA)

Danger de choc électrique

Insérez dans une prise murale à 4 fils.

Ne pas le faire peut causer la mort ou un choc électrique.

• Contacter un électricien/agréé.
• Vous assurez que le raccordement électrique est adéquat et conforme aux codes d'installation CAN1-B149 (.1 ou .2) et/ou aux codes locaux.
• Un courant électrique CA, 4 fils, phase unique, 115/230 volts, 60 Hz est requis sur un circuit séparé de 30 ampères, avec fusible incorporé des deux côtés de la ligne. Un dispositif de surcharge ou un disjoncteur est recommandé. Raccordez à un circuit terminal individuel.
• Cette séchuse est équipée d'un cordon d'alimentation international certifié CSA (CSA International Certified Power Cord) pour être inséré dans une prise murale standard 14-30R. Le cordon mesure 5 pieds (1,52m). Assurez-vous que la prise murale est proche de l'emplacement final que vous avez besoin pour la séchuse.
• Ne modifie pas la fiche fournie avec cet appareil : si elle n'entre pas dans la prise murale, faites appel à un électricien agréé pour une installation correcte de la prise murale.

Prise 4 fils 14-30R

Si vous utilisez un cordon d'alimentation de remplacement, il est recommandé que vous utilisiez Power Supply Cord Replacement. Pour plus d'informations, veuillez vous reporter aux numéros de service qui se trouvent dans la section « Assistance ou service » de ce manuel.

Le cordon d'alimentation de remplacement doit être:

• UL ou internationalement certifié CSA;
• marqué pour être utilisé avec les sécheuses;
• avec 115/230 volts minimum;
• 30 ampères;
• de type SRD ou SRDT; 4 conducteurs; au moins 5 pieds (1,52m) de long.

Instructions de mise à la terre

• Cette séchuse doit être mise à la terre. Au cas où il y aurait un problème de mauvais fonctionnement ou de panne, la mise à la terre réduira le risque de courant électrique. Cette séchuse est équipée d'un cordon qui a un conducteur de protection et une prise de mise à la terre. La prise doit être insérée dans une prise murale appropriée qui est correctement installée et mise à la terre conformément à tous les codes et règlements locaux.

Avertissement: Un raccordement incorrect du conducteur de protection peut causer un risque de choc électrique. Vérifiez avec un electricien agréé ou un représentant de service ou du personnel de service si vous avez des doutes quant à la bonne mise à la terre de la séchuse. Ne modifiez pas la fiche fournie avec cet appareil : si elle n'entre pas dans la prise murale, faites appel à un electricien agréé pour une installation correcte de la prise murale.

Attention:

1. Avant d'utiliser l'appareil, nettoyez l'intérieur du tambour de la séchuse avec un chiffon humide.
2. Nettoyez les débris sur l'écran du filtre et le conduit pour augmenter l'efficacité du séchage.

Mettre en marche la sécheuse

Avant de mettre la sécheuse en marche, vérifiez:

• Si la tension est conforme à la valeur indiquée sur la plaque signalétique.
• Si la prise murale peut résister à la puissance maximale de la sécheuse.
• Si la prise murale est conforme à la fiche de la sécheuse. Sinon, remplacez le cordon d'alimentation ou la fiche murale pour les faire s'accorder. Le remplacement du cordon d'alimentation doit être fait par un électricien agréé ou un agent autorisé.
• La sécheuse doit être mise à la terre de façon sécurisée.

Conseils de séchage

Note: Le chargement moyen remplira le tambour à 1/3 ou à 1/2. Les vêtements ont besoin de place pour bouger librement pour un séchage uniforme et des vêtements moins froissés.

Si la séchuse est surcharge, cela peut endommager le moteur parce qu'il ne peut pas supporter les surcharges et la séchuse ne peut pas commencer du tout. Il se peut que vous ayez à retirer des portions de vêtements et à les sécher séparément. Vos vêtements peuvent être froissés et peuvent prendre longtemps pour sécher. Ce n'est pas forcément une façon efficace de sécher les vêtements.

Préparation des vêtements pour séchage:

• Séchez des vêtements de matière, poids et construction similaires dans le même chargement.
• Séparez les vêtements de couleur foncée des vêtements de couleur claire.
• Séparez les vêtements qui font des peluches de ceux qui n'en font pas.
• Afin d’éviter les formations d’accroc et l’emmêlement, assurez-vous que les fermetures sont fermées, les agrafes et crochets sont fermés, les noeuds sont faits et les ceintures sont fermées.
• Vérifiez s'il y a des taches sur les vêtements qui n'ont pas été retirées pendant le lavage. Parfois, la chaleur de la sécheuse peut incruster les taches de façon permanente. Retirez toute tache avant le séchage.
• Quand vous séchez des articles de petite taille, placez-les dans un filtre à maille résistant à la chaleur pour éviter qu'ils s’emmêlent et qu'ils restent coincés dans les petits trous du tambour. Cela est très pratique pour retirer facilement les petits articles.
• Vérifiez toujours que le filtre à peluches est propre et bien en place pour collecter les peluches des vêtements.
• Quand vous séchez des articles larges comme les couvertures, les draps, les rideaux et les draperies, essayez de les sécher 2 à 3 à la fois.
• Ne surchargez pas les vêtements. Cela peut causer des rides, un rétrécissement, de la rigidité et de l'électricité statique.

A - bouton de programme

Tournez ce bouton pour désirer le programme de séchage que vous désirez. Ce type de sécheuse possède 15 options de programme disponibles parmi lesquelles vous pouvez désirer. Pour une description détaillée des programmes, reportez-vous à la liste des programmes page 23. Ce bouton sert également de bouton d'allumage et d'arrêt de la machine. Quand il est sur « OFF » l'alimentation s'éteint. Quand le programme de séchage est sélectionné, l'alimentation s'allume.

B - bouton marche/pause

Après avoir allumé la machine, sélectionnez le programme de séchage que vous désirez. Appuyez doucement sur ce bouton pour commencer le séchage. Appuyez de nouveau doucement sur ce bouton pendant le fonctionnement de la séchuse pour la mettre en pause. Le voyant lumineux et l'écran d'affichage afficheront des chiffres clignotants et la machine s'arrêtera. Appuyez de nouveau sur le bouton et le programme reprendra.

C - bouton basse température

Une fois que cette fonction est sélectionnée, le voyant lumineux correspondant s'allumera et le chauffage à basse température se mettra en marche. Pendant le fonctionnement de ce programme, la température de séchage diminuera afin de mieux prendre soin des linges délicats.

D - bouton anti-froissement

La sécheuse commencera le cycle « anti-froissement ». Après la fin du cycle de séchage, le tambour de la sécheuse va tourner à un intervalle réglé pour empêcher les plis de se former et s'établir dans les vêtements. Pour éviter d'utiliser cette fonction, appuyez sur le bouton anti-froissement avant le début du programme.

E - Écran lumineux

L'écran affiche le temps restant pour un programme et d'autres informations.

Note: Pendant le fonctionnement, avec la variation de facteurs tels que le degré d'humidité, le temps de séchage restant sera automatiquement ajusté jusqu'à ce que le résultat de séchage préréglé soit atteint et le programme terminé.

F - voyant lumineux pour le séchage

Quand il est allumé, ILA indique que la sécheuse est en train de sécher normalement.

G - voyant lumineux pour séchage à air/refroidissement

Quand il est allumé, ILA indique que la sécheuse est en train de sécher à l'air froid et que cela sera bientôt terminé.

C + D - bouton composite et verrouillage enfant

Pendant le fonctionnement de ce programme, vous pouvez appuyer sur ces deux boutons et gardez vos doigts dessus pendant 3 secondes pour permettre en marche la fonction verrouillage enfant si nécessaire. À ce moment-là, l'écran d'affichage montrera le temps de séchage restant et le verrouillage l'un après l'autre et le tableau de commande sera verrouillé. Appuyez de nouveau sur ces deux boutons et gardez vos doigts dessus pendant 3 secondes et le verrouillage infant sera enclenché.

Guide de programmation

	Programme	Dépréde séchage	Temps	Type de linge recommandé
1	Très sec	2:00	Tissus en coton lourd, draps
2	Sec	1:50	Tissus en coton, draps, manteaux
3	Légèrement humide	1:40	Tissus en coton ordinaire
4	Humidité de repassage	1:30	Tissus en coton ordinaire
5	Humidité de repassage de machine	1:20	Tissus en coton ordinaire
6	Très sec	1:00	Tissus synthétiques ordinaires
7	Sec	0:50	Tissus synthétiques ordinaires
8	Légèrement humide	0:40	Tissus synthétiques ordinaires
9	Humidité de repassage	0:30	Tissus synthétiques ordinaires
10	Humidité de repassage	1:00	Mélange de tissus
11	Temps de séchage de 20 minutes	0:20	Tissus lourds nécessitant plus de séchage
12	Temps de séchage de 30 minutes	0:30	Tissus lourds nécessitant plus de séchage
13	Temps de séchage de 40 minutes	0:40	Tissus lourds nécessitant plus de séchage
14	Temps de séchage de 60 minutes	1:00	Tissus lourds nécessitant plus de séchage
15	Friod	0:20	Tissus délicats

1. Le temps de séchage du linge peut augmenter ou diminuer en fonction des facteurs suivants:
2. Type de tissu
3. Quantité de tissus en machine
4. Degré d'essorage sec des tissus
5. Température ambiante
6. euse pour les sécher, particulièrement les tissus délicats. Des températures trop hautes peuvent les abîmer.

1. Mettre en marche

L'alimentation est 220-240 V/60 Hz.

2. Charger le linge

Ouvrez la porte et placez le linge dans le tambour de la sécheuse. Pour économiser de l’énergie et obtenir un meilleur résultat de séchage, faites essorer le linge au maximum durant le lavage pour le rendre le plus sec possible. Placez le linge de façon uniforme dans le tambour après l’avoir secoué.

Note: Ne mettez pas trop de linge dans la sécheuse pour éviter d'endommager la sécheuse et abîmer le linge.

3. Réglage du programme de séchage

Tournez le bouton des programmes pour régler un programme de séchage optimal selon le type de linge et le résultat de séchage que vous désirez obtenir.

4. Réglage basse température

Choisissez cette fonction pour le linge délicat qui a besoin de soins particuliers. Une fois cette fonction sélectionnée, le programme de séchage fonctionnera avec une puissance de chauffage basse et la température de séchage sera basse également. Le temps de séchage augmentera automatiquement de 20 minutes.

5. Fonction anti-froissement

Vous peuvent désirer cette fonction pour éviter les frisssurems dans les vêtements.

6. Fonctionnement de programme

Après qu'un programme est réglé, appuyez doucement sur le bouton « Stat/Pause » pour commencer le programme.

7. Fin de programme

Avant l'arrêt du programme de séchage, la sécheuse entrera dans le cycle d'air froid où le chauffage s'arrête.

Après la fin du programme, l'écran d'affichage montrera « End » et un bip sonore vous alertera. Ouvrez la porte pour retirer le linge.

Quand la fonction « anti-froissement » est activée, si le linge n'est pas retiré à temps après la fin du programme de séchage, la sécheuse commencera automatiquement le cycle de protection anti-froissement.

Dans le cycle de protection anti-froissement, le tambour de la sécheuse fonctionnera à intervalles réguliers pour garder votre linge le plus lisse possible.

8. Éteindre la sécheuse

Tournez le bouton de programme sur « OFF » pour éteindre l'alimentation et éteindre la sécheuse.

Bruit de fonctionnement normal

Les bruits suivants sont des bruits de fonctionnement normal de la séchuse:

• Bruit de tambour. Ceci est normal car les vêtements mouillés et lourds sont continuellement en mouvement dans la séchuse.
• Bruit d'air. Cela se produit lorsque le tambour de la séchuse tourne très rapidement et que l'air passe très rapidement à travers le tambour de la séchuse.
• Le bruit du « click » de la minuterie peut être entendu.

Conseils d'économie d'énergie

• Gardez l’écran du filtre à peluches et évacuez la sécheuse correctement.
• Triez les vêtements correctement et sélectionnez la température ajustée et les réglages de cycle qui conviennent.
• Évitez de surcharger, d'ajouter du linge humide à du linge partiellement séché et évitez de trop sécher.
• Si vous avez plusieurs charges à sécher, essayez de les sécher l'une après l'autre tout de suite pour profiter d'une sécheuse chaude. De cette façon, la sécheuse est déjà chaude et vous pouvez économiser du temps pour le séchage.
• N'ouvre pas la porte si cela n'est pas nécessaire car cela fait sortir l'air chaud de la sécheuse et prolonge la durée de séchage.
• Utilisez la sécheuse quand l'humidité est BASSE. Cela sera une durée de séchage normale car il y aura moins d'humidité dans l'air contrairement à un jour où il y a beaucoup d'humidité où l'air est très humide.

Nettoyage et entretien

1. Nettoyage de la surface

Nettoyez la poussière de la carrosserie de la sécheuse et la surface du tableau de contrôle principal en utilisant un chiffon sec. N'utilisez pas de produit nettoyant biologique solvant ou corrosif afin d'éviter d'endommager la machine.

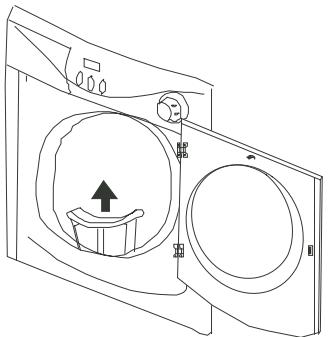

1. Nettoyage du filtre à peluches

Afin d'assurer une bonne ventilation pendant le séchage, le filtre à peluches doit être nettoyé à la fin de chaque séchage.

Ouvrez la porte pour retirer le filtre à peluches de la machine. Nettoyez le filtre à peluches et la poignée à l'aide d'une serviette humide.

Après le nettoyage, remettez le filtre en place.

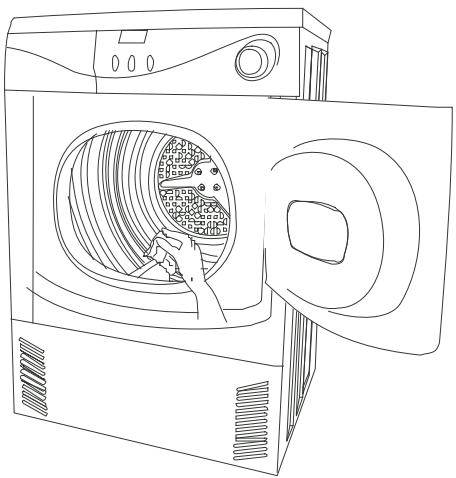

1. Nettoyage du tambour

Après avoir utilisé la sécheuse pendant quelques temps, les agents lavants ou le calcium contenu dans l'eau formera une couche presque invisible à l'intérieur du tambour.

Cela empêche la sécheuse d'identifier correctement la sécheresse du linge.

C'est pourquoi l'intérieur du tambour, et plus particulièrement les pièces en acier inoxydable doivent être nettoyés régulièrement avec un chiffon humide.

La sécheuse ne fonctionne pas:

• Vérifiez que l'appareil est bien branché. Le cordon est peut-être mal inséré dans la prise.
• Vérifiez que la tension de la prise murale est correcte.
• Vérifiez si le disjoncteur a besoin d'être réenclenché ou si un fusible doit être remplacé.
• Vérifiez si l'unité est en mode « Pause ». Appuyez de nouveau sur le bouton Marche « Start »
• Vérifiez si la porte est ouverte.

La sécheuse fonctionne mais ne sèche pas le linge:

• Vérifiez si les bons réglages de séchage ont été sélectionnés.
• L'unité est peut-être trop chargée. Le tambour de la sécheuse doit seulement être à moins de plein.
• Vérifiez les conduits et l'objet. L'évent ne devrait pas être obstrué.
• Le conduit doit être sans peluche et sans poussière. Le conduit doit être nettoyé régulièrement.
• Le linge dans la séchose doit être réarrangé. Les vêtements volumineux peuvent avoir besoin d'être séparés des vêtements réguliers.
• Les vêtements volumieux peuvent avoir besoin d'être repositionnés.
• Si les vêtements sèchent de façon inégale, il faut peut-être sélectionner un cycle de séchage plus élevé ou les vêtements dans la sécheuse peuvent avoir besoin d'être réarrangés.

La sécheuse fait du bruit en séchant :

• Les pièces de monnaie, les boutons et les autres objets lourds peuvent faire du bruit.
• La sécheuse peut avoir besoin d’être rajustée. Lisez le guide de fonctionnement - Bruits de fonctionnement normal.

Statique:

• Caused par un séchage trop important. Ajustez pour un temps de séchage plus court.
• Mélange avec des tissus synthétiques. Triez et séparez les différents tissus.
• Utilisez un assouplissant.

L'affichage du temps de séchage restant est arrêté ou le temps de séchage restant est affiché en sautant l'essorage :

• Le temps de séchage restant sera ajusté et corrigé de façon continue et automatique en fonction des paramètres suivants :

Le type de linge à sécher La quantité de linge Le degré d'essorage du linge La température ambiante

• L'ajustement automatique est une opération normale.

Information d'alarme et message guide

Au cas où une mauvaise opération serait effectuée ou un problème surviendrait quand la machine est en marche, le code correspondant au problème s'affichera sur l'écran d'affichage:

Code	Catégorie	Cause	Solutions
E1	Code-guide	La porte ne ferme pas correctement.	Fermez la porte correctement et remettez la machine en marche.
E2	Code de panne	Il n'y a pas de changement de température du linge dans le tube.	Contactez un dépanneur professionnel.
E3	Code de panne	Le linge n'est pas séché.	Contactez un dépanneur professionnel.
E5	Code de panne	Le senseur thermique est en circuit ouvert ou en court-circuit	Contactez un dépanneur professionnel.

Note: Toute information sauf E1 requiert que le courant soit éteint et que la machine soit remise en marche pour annuler le code.

Caractéristiques techniques

Produit/Type	HDY6-1 / HDY6-1C
Alimentation	(220-240)~/60Hz
Courant maximum	15A
Capacité tambour	3.5 Cu. Ft.
Programmes de séchage	15
Puisance maximale	2800 Watts
Dimensions en pouces/cm	33-1/2 x 23-7/16 x 24-3/8
Poids (Ibs/kg)	83.8
Niveau d'étanchéité	IPx4

Garantie complète d'un an en service à domicile

Pendant 12 mois à partir de la date d'achat de l'appareil, Haier réparera ou remplacera toute pièce, notamment dont le travail résultant d'un défaut de matériels ou de main d'œuvre.

Garantie limitée

Après un an à compter de la date d'achat, Haier fournit une pièce gratuitement, comme indiqué au-dessous, pour remplacer la pièce défectueuse ou la main d'œuvre. Haier est entièrement responsable du coût de la pièce. Tous les autres coûts tels que travail, transport, etc. sont à la charge du client.

Deuxième année

Haier fournira toutes les pièces.

De la troisième à la cinquième année

Haier fourniture moteur d'entraînement ou la minuterie.

Haier fournirale tambour de la séchuse si le tambour rouille.

De la troisième à la dixième année

Haier fournir le bloc carrosserie si la carrosserie doit rouiller.

NOTE: Cette garantie commence à la date d'achat de l'appareil et le reçu d'achat original doit être présenté au service agréé avant que les réparations de la garantie ne soient effectuées.

Exceptions: garantie de l'appareil pour usage commercial ou location de l'appareil

90 jours pour la main-d'œuvre à partir de la date d'achat original. Cela exclut le coût du déplacement.

90 jours pour les pièces.

Il n'y a pas d'autres garanties.

Pour obtenir le service de garantie

Contactez votre centre de service agréé le plus proche. Tout service sera effectué par un centre de service agréé Haier. Pour le nom et numéro de téléphone du centre de service agréé le plus proche, veuillez appeler le 1-877-337-3639.

Avant d'appeler veuillez vous assurer d'avoir à votre disposition les informations suivantes:

Numéro du modèle et numéro de série de votre appareil (se trouvant à l'arrière de l'appareil sur le côté supérieur gauche). Le nom et l'adresse du revendeur où vous avez acheté l'unité et la date d'achat. Une claire description du problème. Une preuve d'achat (reçu/ticket de caisse)

Le remplacement ou la réparation des fusibles, des disjoncteurs, l'installation électrique ou la plomberie du lieu d'utilisation de l'appareil.

Un produit dont le numéro de série original a été retiré ou altéré.

Tous frais de service qui ne sont pas spécifiquement identifiés comme des heures de service normales ou de zones de service normales.

Les dommages aux vêtements.

Les dommages causés lors du transport.

Les dommages dus à une mauvaise installation ou à une mauvaise maintenance de l'appareil.

Les dommages dus à une mauvaise utilisation, un accident du à un abus, un incendie, une inondation, ou des catastrophes naturelles.

Les dommages résultant d'une maintenance effectuée par un revendeur ou centre de service autre qu'Haier.

Les dommages dus à une mauvaise tension électrique.

Les dommages résultant d'une modification du produit, altération ou ajustement non autorisé par Haier.

Les ajustements des contrôles comme identifiés dans le guide d'utilisation.

Les tuyaux, les boutons, les bacs à peluches et tous les accessoires, pièces jetables.

Le travail, le service de transport et les frais d'expédition pour le retrait et le remplacement des pièces défectueuses au-delà de la période initiale de 12 mois.

Les dommages dus à une utilisation autre que domestique normale.

Tout frais de transport et d'expédition.

Le recours offert dans cette garantie est exclusif et est accordé à la place de tout autre.

Cette garantie ne couvre pas les dommages secondaires ou conséquents et donc les limitations ci-dessus peuvent ne pas s'appliquer à vous. Certains États n'autorisent pas les limitations sur la durée d'une garantie, donc les limitations ci-dessus ne vous concernent peut-être pas.

Cette garantie vous donne des droits légaux et il se peut que vous ayez d'autres droits qui varient d'un État à l'autre.

Haier America Trading

New York, NY 10018

Ne pas réexpédier ce produit au magasin

Pour tout problème concernant ce produit, veuillez contacter le service des

consommateurs Haier Customer Satisfaction Center au 1-877-337-3639.

UNE PREUVE D'ACHAT DATEE EST REQUISE POUR BENEFICIER DE LA GARANTIE.
