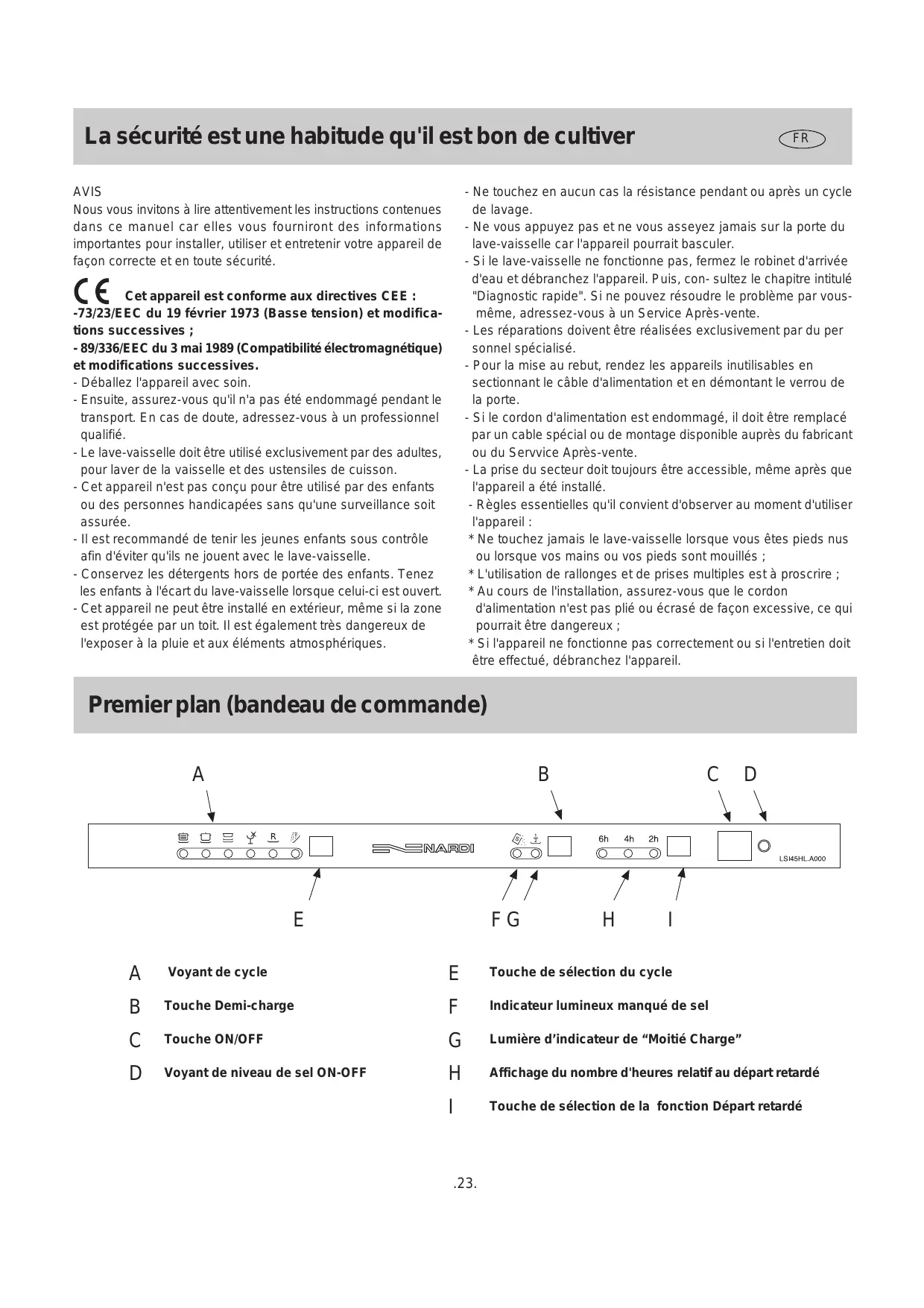

La sécurité est une habitude qu'il est bon de cultiver AVIS Nous vous invitons à lire attentivement les instructions contenues dans ce manuel car elles vous fourniront des informations importantes pour installer, utiliser et entretenir votre appareil de façon correcte et en toute sécurité.

- Ne touchez en aucun cas la résistance pendant ou après un cycle de lavage. - Ne vous appuyez pas et ne vous asseyez jamais sur la porte du lave-vaisselle car l'appareil pourrait basculer. - Si le lave-vaisselle ne fonctionne pas, fermez le robinet d'arrivée d'eau et débranchez l'appareil. Puis, con- sultez le chapitre intitulé "Diagnostic rapide". Si ne pouvez résoudre le problème par vousmême, adressez-vous à un Service Après-vente. - Les réparations doivent être réalisées exclusivement par du per sonnel spécialisé. - Pour la mise au rebut, rendez les appareils inutilisables en sectionnant le câble d'alimentation et en démontant le verrou de la porte. - Si le cordon d'alimentation est endommagé, il doit être remplacé par un cable spécial ou de montage disponible auprès du fabricant ou du Servvice Après-vente. - La prise du secteur doit toujours être accessible, même après que l'appareil a été installé. - Règles essentielles qu'il convient d'observer au moment d'utiliser l'appareil :

• Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou lorsque vos mains ou vos pieds sont mouillés ;
• L'utilisation de rallonges et de prises multiples est à proscrire ;
• Au cours de l'installation, assurez-vous que le cordon d'alimentation n'est pas plié ou écrasé de façon excessive, ce qui pourrait être dangereux ;
• Si l'appareil ne fonctionne pas correctement ou si l'entretien doit être effectué, débranchez l'appareil. Cet appareil est conforme aux directives CEE : -73/23/EEC du 19 février 1973 (Basse tension) et modifications successives ; - 89/336/EEC du 3 mai 1989 (Compatibilité électromagnétique) et modifications successives. - Déballez l'appareil avec soin. - Ensuite, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de doute, adressez-vous à un professionnel qualifié. - Le lave-vaisselle doit être utilisé exclusivement par des adultes, pour laver de la vaisselle et des ustensiles de cuisson. - Cet appareil n'est pas conçu pour être utilisé par des enfants ou des personnes handicapées sans qu'une surveillance soit assurée. - Il est recommandé de tenir les jeunes enfants sous contrôle afin d'éviter qu'ils ne jouent avec le lave-vaisselle. - Conservez les détergents hors de portée des enfants. Tenez les enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert. - Cet appareil ne peut être installé en extérieur, même si la zone est protégée par un toit. Il est également très dangereux de l'exposer à la pluie et aux éléments atmosphériques. Premier plan (bandeau de commande)

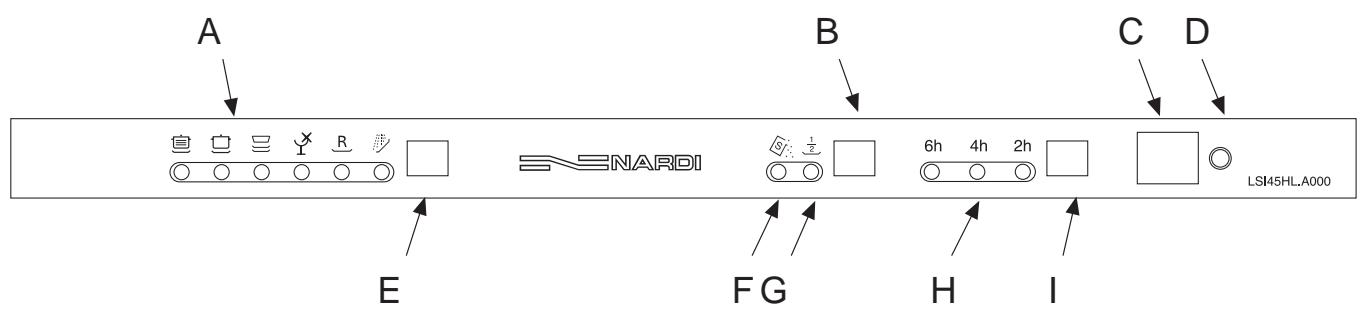

Touche de sélection du cycle

Indicateur lumineux manqué de sel

Lumière d’indicateur de “Moitié Charge”

Affichage du nombre d'heures relatif au départ retardé

Touche de sélection de la fonction Départ retardé

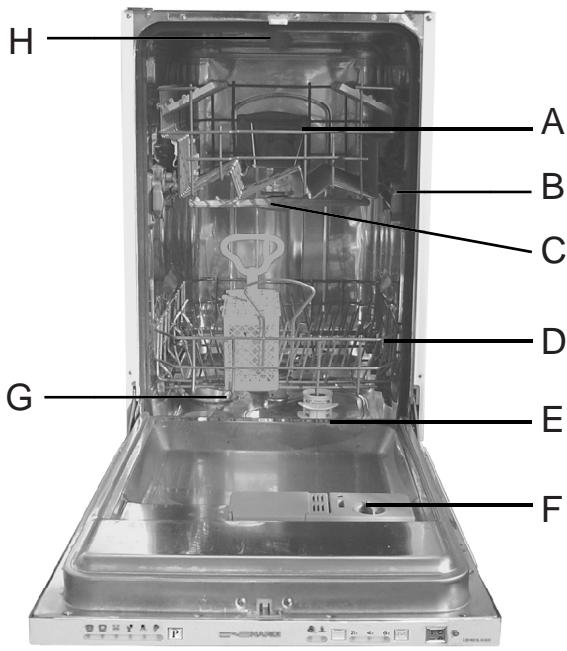

Premier plan de l'intérieur

Réglage de la hauteur du panier

Distributeur de détergent et de liquide de rinçage

Bras d'aspersion supérieur

Bras d'aspersion inférieur

Troisième bras d'aspersion Caractéristiques techniques Largeur 45 cm Profondeur 58 cm Hauteur 82 cm 9 couverts standard Capacité 0.03-0.6MPa Pression de l'eau dans les conduits 220-240V~ 50Hz Tension d'alimentation Puissance absorbée totale 2150W

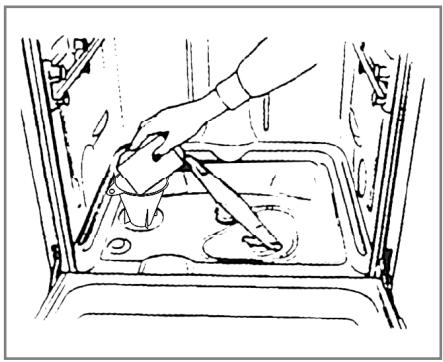

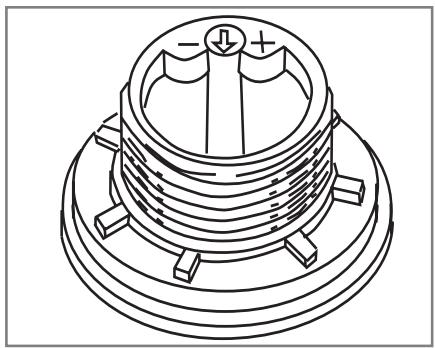

Sel Réglage de la quantité de sel Le degré de dureté de l'eau varie d'un endroit à l'autre. Si l'eau Le lave-vaisselle est conçu de manière à ce que puissiez régler qui alimente votre lave-vaisselle est dure, des dépôts se la quantité de sel nécessaire, en fonction du degré de dureté de formeront sur la vaisselle et sur les ustensiles de cuisson. l'eau de votre habitation. Ceci, afin de permettre d'optimaliser et Cet appareil est équipé d'un système d'adoucissement spécial d'adapter la quantité de sel utilisée lors de chaque lavage en qui utilise un sel spécialement conçu pour éliminer le calcaire limitant celle-ci au minimum. Adressez-vous à votre société locale de distribution de l'eau pour connaître la classe de dureté et les minéraux présents dans l'eau. de votre zone. Pour régler la quantité de sel nécessaire, procédez de la façon Comment remplir l'adoucisseur suivante : Utilisez exclusivement du sel spécial pour lave-vaisselle. Le distributeur de sel est situé en dessous du panier inférieur et doit être rempli de la manière suivante : - Dégagez le panier inférieur, puis dévissez le bouchon du distributeur de sel et retirez-le ; - Si vous remplissez le distributeur de sel pour la première fois, remplissez-le d'eau ; - Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez 2 kg de sel environ. Il est normal qu'une petite quantité d'eau s'échappe du distributeur de sel. - Revissez soigneusement le bouchon. - Dévissez le bouchon du distributeur de sel; - Le distributeur de sel est doté d'une bague sur laquelle figure une flèche (voir la figure ci-contre). Au besoin, tournez la bague dans le sens inverse des aiguilles d'une montre, de la position "-" vers le signe "+", en fonction du degré de dureté de l'eau. Il est conseillé de procéder au réglage en respectant les consignes du tableau ci-dessous: Si consiglia di effettuare le regolazioni in base al seguente schema: Durété de l'eau Niveau Remplissez le distributeur de sel uniquement lorsque le

voyant de "niveau de sel" (situé sur le bandeau de commande) est allumé. Afin d'éviter la formation de rouille, remplissez le distributeur 0÷14 Position ºdH mmol/l 0÷17 0÷1,7 sélécteur Consommation sel (grammes/cycle) Autonomie (cycles/2kg.)

de sel juste avant de lancer un cycle de lavage.

ºfH >71 >89 >8,9 Détergent et liquide de rinçage

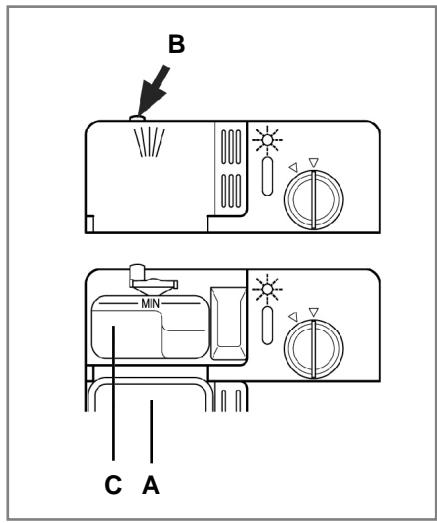

Détergent Liquide de rinçage Utilisez exclusivement un détergent spécial pour lave-vaisselle. Ce produit permet de faire briller votre vaisselle et facilite le Remplissez le distributeur de détergent avant de lancer un séchage sans laisser de traces. Le distributeur de liquide de nouveau cycle de lavage, en respectant les instructions fournies rinçage est situé sur la paroi intérieure de la porte. Remplissez- dans le "Tableau des cycles de lavage." Le distributeur de le au bout de 80 lavages (ou lorsque le voyant de niveau de liquide de rinçage s'allume - sur les modèles qui en sont équipés). détergent est situé sur la paroi intérieure de la porte. Comment remplir le distributeur de détergent Pour ouvrir le couvercle "A" du distributeur, appuyez sur la touche "B". Versez le détergent destiné au cycle de lavage dans le Comment remplir le distributeur de liquide de rinçage Pour ouvrir le distributeur de liquide de rinçage, tournez le couvercle "C" dans le sens inverse des aiguilles d'une montre et remplissez le distributeur en veillant à ne pas faire déborder compartiment "C". Dès que vous avez rempli le distributeur de détergent, refermez le couvercle et appuyez jusqu'à ce que vous entendiez un déclic. le liquide. Vous pouvez régler la quantité de liquide de rinçage nécessaire en tournant la vis de réglage "F", située en dessous du couvercle "C", à l'aide d'un tournevis. Il existe 6 positions de réglage ; la position 3 correspond à la quantité normale.

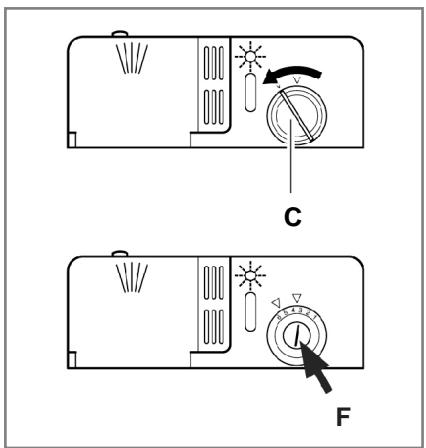

Remarque importante Une quantité de liquide de rinçage correctement dosée améliore le séchage. Si vous constatez des gouttes d'eau ou des taches sur votre vaisselle, il convient de régler le dosage sur une position supérieure. Si les assiettes présentes des striures blanches, réglez le dosage sur une position inférieure. C A

Afin de pouvoir refermer aisément le couvercle, nettoyez les bords de celui-ci en éliminant toute trace de détergent.

Le remplissage de la vaisselle

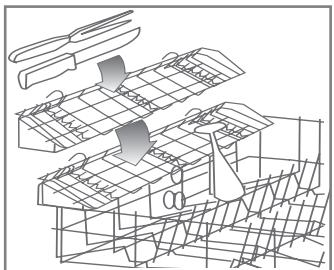

Avant de ranger la vaisselle dans votre lave-vaisselle, éliminez tous les Panier inférieur résidus d'aliments pour éviter que le filtre ne se bouche, ce qui Panier supérieur compromettrait les résultats de lavage. Si des aliments carbonisés et par conséquent très difficiles à détacher sont présents dans le fond de vos cocottes et casseroles, faites-les tremper avant de les laver au lave-vaisselle. Ceci permettra de ne pas effectuer de cycles de lavage supplémentaires. Tirez le panier vers vous afin de faciliter le chargement de la vaisselle. Comment utiliser le panier inférieur Nous vous conseillons de ranger les articles nécessitant un lavage plus puissant sur le panier inférieur : cocottes, casseroles, couvercles, plats de service et saladiers, comme représenté dans la figure de droite. Capacité pour 9 couverts standard Il est recommandé de ranger les plats de service et les couvercles sur les côtés du panier afin de ne pas entraver la rotation du bras d'aspersion supérieur. - Rangez toujours les cocottes, saladiers, etc. en les retournant. - Rangez les cocottes profondes en les inclinant pour permettre à l'eau de s'écouler. - Les particularités de support inférieures replient des rangées de dent (voir fig.A) sont pour que plus grand ou plus de vaissailles puissent être chargé. - Rangez les couverts dans le panier à couverts en positionnant le manche vers le bas ; si le panier dispose de paniers latéraux, disposez chaque cuillère dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être rangés à l'horizontal, dans la partie avant du panier fig.A fig.B fig.C fig.D supérieur. Comment utiliser le panier supérieur Le panier supérieur est conçu pour recevoir de la vaisselle plus fragile et légère telle que verres, tasses à café et à thé, saucières, de même que des assiettes, de petits bols et des casseroles peu profondes (si elles ne sont pas trop sales). - Installez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissent être déplacés par le jet d'eau. Le panier supérieur peut être réglé en hauteur (voir fig.C). L’étagère Appuyez les verres hauts et les verres à pied contre le bord de l’étagère,pas contre la vaisselle, Les verres ,les tasses et les grands bols se rangent sur l’étagère du haut .Vous pouvez faire basculer l’étagère dans les deux sens. (voir fig.D) Support du couteau Le support de couteau est conçu pour tenir le couteau et la fourchett longue. - Placez le supoort de couteau sur la position correcte de plateau supérieur et mettez le couteau et la fourchette pour lavage. À ce moment, l'appareil est branché et prêt pour programmer.(voir fig.E) fig.E

Démarrer la vaisselle

Démarrer un processus de lavage…. Si vous oubliez de mettre des ustensiles… Après avoir accompli toutes les installations en respectant toutes Vous pouvez ouvrir attentivement la porte pour interrompre le les descriptions ci-dessus, ouvrez le robinet à l’unité, et ouvrez processus de lavage (pour ne pas être brulé par de l’eau chaude). partiellement la porte de la vaisselle, et appuyez sur le bouton Quand la porte est refermée, le processus va être re-démarré “C” sur le panneau de contrôle. La lumière “D” s’allume. Ainsi, au point ou il est arrêté. l’appareil est mise en marche et le processus est démarré. A la fin du processus de lavage… A la fin du processus de lavage, un double signal acoustique court va être entendu, et la lumière d’indicateur “A ”commence à Le réglage et le démarrage du processus de lavage clignoter. Ouvrez la porte, éteignez l’appareil par appuyer sur le Appuyez sur le bouton de choix de processus “E” pour choisir le processus désiré. Chaque fois que le bouton est appuyé, une bouton ON/OFF et coupez l’eau courante. Attendez quelques des lumières d’indicateur “A” peut ensuite s’allumer. minutes avant de sortir les ustensiles pour éviter être brulé quand vous tenez les ustensiles (ils sont faciles à casser quans ils sont Et puis choisissez le processus que vous trouvez approprié pour chauds ), et aussi pour optimiser l’effet de sécheresse des les ustensiles que vous vouler laver(consultez le tableau du pro- ustensiles. cessus de lavage contenu dans ce manuel, spécialement pour Régler le temps de délai de démarrage le premier emploi de cet appareil ). Ouvrez la porte partiellement, appuyez sur le bouton “I”(voir il- Fermez la porte, quelques secondes après, un court signal lustration de “Vue proche sur le panneau de contrôle” ), le temps acoustique va être entendu signifiant le démarrage du proces- de démarrage du processus de lavage peut être retardé 2, 4 ou sus de lavage , cela n’est pas inchangeable. S’il est nécessaire, 6 heures. Chaque fois que le bouton soit appuyé, la lumière d’indicateur veuillez lire le chapitre “le processus de suppression ou changement au cours de lavage”. La fin du processus va être “H”s’allume signifiant la durée de délai. signalée par un double signal acoustique et la lumière d’indicateur Après avoir choisi le délai, le processus de lavage peut être réglé “A” commence à clignoter. en respectant l’explication dans le chapitre du démarrage du processus de lavage”. Un court signal acoustique va être entendu, à partir de ce moment, on commence à compter le délai. La suppression ou le changement de processus au Durant cette période, l’indicateur du délai “H” va clignoter. Après cours de lavage le délai, l’indicateur s’arrête de clignoter, et le processus com- Si le bouton du lave vaisselle (on/off) s’Eteint ou une fuite d’Eau arrive tandis que le programme de lavage choisi est actif, le programme n'est pas annul. Les commandes sont utilisees par un micro dispositif de processeur afin de retenir l'information sur le programme de lavage choisi. Une fois que l’Appareil est de nouveau actionn (on/off) le lave-vaisselle reprendra le cycle la ou il a t interrompu. Pour modifier ou annuler le court d’Un cycle de lavage (porte restee ouverte) il est necessaire de remettre la precedente programmation en appuyant le selecteur de programme "E" pendant un duree de 3 secondes minimum et entendrer un bruit sonore assez court de signal d’Arret. mence à fonctionner. Attention Au cours du delai, si le courant électrique est interrompu ou la porte est ouverte, la minuterie va s’arrêtée. Quand le courant électrique revient, ou la porte est refermée, la minuterie va recommencer. Bouton de réglage du processus de lavage Condition :Le processus ne peut être changé que lors qu’il est Bouton de semi-charge court. Appuyez sur ce bouton (voir la Vue proche sur le panneau de Sinon : il est possible que le détergent soit déjà utilisé et l’appareil contrôle B) , quand les ustensiles ne peuvent pas remplir toute ait déjà évaçu de l’eau. Si c’est le cas, le détergent doit être la vaisselle et il suffit d’utiliser le casier supérieur. Cela vous ajouté au distruteur du détergent à nouveau (voir le chapitre “La permet d’économiser l’eau et l’ électicité. mise de détergent ” ). Il ne peut pas être employé le lavage des ustensiles trop sales.

Tableau des cycles de lavage Cycle Sélection du cycle Description du cycle Informations Plats, cocottes et casseroles très sales (à ne pas utiliser avec de la vaisselle Lavage fragile) Plats, cocottes et casseroles normalement sales. Cycle de lavage quotidien. Ustensiles , pots et assietes normalement sales et les ustensiles sans résidus. Prélavage à l'eau chaude. Lavage prolongé à 70°C. Rinçage à l'eau froide. 30g

Rinçage à l'eau chaude. Pre-laver à l’eau froide. Lavage prolongé à 55°C. Rinçage à l'eau froide. Rinçage à l'eau chaude. Pré-laver à l’eau froide. Lavage prolongé à 50°C. Rinçage à l'eau chaude. Économique, cycle de lavage rapide à des articles ne Lavage à 55°C supportant les Rinçage à l'eau chaude. températures élevées. à Rinçage à l'eau chaude. utiliser pour de la vaisselle peu Séchage. pas sale, juste après utilisation. Économique, cycle de lavage rapide à utiliser pour de la vaisselle peu sale, juste Lavage court Lavage rapide à 40°C. Rinçage à l'eau froide. après utilisation. N° cycle de séchage. Prélavage de plats, de cocottes et de casseroles en attendant de remplir le lave- Trempage rinçage Séchage. (IEC-EN50242) Verres Liquide de Séchage. normal Lavage faible Détergent Séchage. intensif Lavage

vaisselle avec la vaisselle du repas suivant. Lavage rapide à froid pour éviter que des résidus d'aliments ne sèchent sur la vaisselle.

15g Conseils pour économiser l'énergie - Il est important de tester et de faire fonctionner votre

- Utilisez la quantité de détergent adéquate : une quantité de lave-vaisselle lorsque celui-ci est plein, afin d'économiser détergent trop importante ne garantit pas un meilleur résultat de l'énergie. Pour éviter que des odeurs ne se dégagent et que lavage. En outre, l'impact sur l'environnement n'en sera que plus des aliments ne sèchent sur la vaisselle à laver, vous pouvez négatif. utiliser un cycle à froid. - Ne rincez pas la vaisselle et les utensiles de cuisson avant de - Sélectionnez le cycle de lavage le mieux approprié : ce choix les ranger dans le lave-vaisselle, car cela est inutile. dépend du type de vaisselle et d'ustensiles de cuisson à laver ainsi que de leur degré de salissure. Comment maintenir votre lave-vaisselle en bon état de fonctionnement Après chaque lavage Comment déplacer votre appareil Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez Si vous devez déplacer votre appareil, veillez à le laisser dans la porte légèrement entrouverte, de façon à libérer les la position verticale. Si cela est absolument nécessaire, il peut moisissures et les odeurs susceptibles de se former à l'intérieur éventuellement être posé sur le dos. de l'appareil. Joints Débrancher l'appareil La présence de résidus d'aliments dans les interstices des joints Débranchez toujours l'appareil avant de procéder aux opérations du lave-vaisselle constitue l'un des facteurs influençant la for- de nettoyage ou d'entretien. Ne prenez aucun risque. mation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement Éviter les solvants et les produits d'entretien abrasifs les joints avec une éponge pour éviter cet inconvénient. Pour le nettoyage de l'extérieur et des parties en caoutchouc de Absence prolongée l'appareil, n'utilisez en aucun cas de solvants ou de produits En cas d'absence prolongée, il est conseillé de lancer un cycle d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution de lavage à vide, de débrancher l'appareil, de fermer le robinet d'eau chaude et de savon. d'arrivée d'eau et de laisser la porte de l'appareil légèrement Pour enlever les taches ou salissures présentes sur la surface entrouverte. Cette précaution permet d'allonger la durabilité des intérieure de votre appareil, utilisez un chiffon que vous joints et empêche la formation de mauvaises odeurs à l'intérieur tremperez dans une solution d'eau et de vinaigre blanc, ou un du lave-vaisselle. produit d'entretien spécifique pour lave-vaisselle. Nettoyage et précautions particulières en matière d'entretien Comment nettoyer les bras d'aspersion Montage du filtre Pour obtenir des résultats de lavage satisfaisants, il est important que le filtre soit propre. Le filtre recueille efficacement les particules d'aliments présentes dans l'eau de lavage et permet de réutiliser celle-ci au cours du cycle de lavage. C'est pourquoi il est recommandé de débarrasser le filtre des grosses particules d'aliments après chaque cycle de lavage. Pour ce faire, rincez le filtre semi-circulaire et le godet (A) à l'eau courante. Pour démonter le filtre, tirez sur la poignée du godet en la tirant vers le haut. Le groupe filtre (constitué du filtre semicirculaire (A) et du filtre à petits grains (B)) doit être nettoyé au moins une fois par mois. Pour le nettoyer le filtre et le filtre à petits grains, utilisez une brosse de nettoyage. Remontez ensuite les différents éléments comme illustré dans les figures ci-dessous et installez à nouveau le groupe filtre à l'intérieur du lave-vaisselle, en le positionnant dans son logement et en appuyant vers le bas. N'utilisez jamais le lave-vaisselle sans avoir préalablement installé les filtres. Un montage incorrect des filtres peut nuire aux résultats de lavage de l'appareil et endommager la vaisselle et les ustensiles de cuisson. Il peut arriver que des particules d'aliments s'incrustent dans les bras d'aspersion et bloquent les orifices (voir "Premier plan [intérieur]", lettres C-E ). Contrôlez régulièrement les bras d'aspersion et nettoyez-les lorsque cette opération s'avère nécessaire.

Nettoyer le filtre d’entrée d’eau Vous devez nettoyer régulièrement le filtre d’entrée d’eau situé à la sortie du robinet(voir illustration) Après avoir fermé le robinet, ouvrez le sommet du tuyau d’entrée d’eau, sortez le filtre et nettoyez-le dans l’eau attentivement. Et puis remettez le filtre et bien serrez le tuyau d’eau.

Il se peut que votre lave-vaisselle ne fonctionne pas ou fonctionne Des informations fausses de manière incorrecte. Avant de contacter votre Service Après- La vaisselle est équipée d’un système de sécurité, lequel peut vente, contrôlez d'abord les points suivants : n'avez-vous pas oublié de presser l'une des touches ou bien d'effectuer une découvrir les problèmes d’opération et les pannes de fonction. Ces fonctionnements défectueux vont être vite signalés par le opération fondamentale? clignotement d’un des indicateurs “A” du LEDs. Seulement lors du clignotement d’indicateur au cours du processus de trempée (voir le tableau de processus), vous pouvez supprimer le proces- Le lave-vaisselle ne démarre pas sus d’après “le changement du processus au cours de Contrôlez que: fontionnement”. Et puis, effectuez l’examination pour être sur - la fiche est correctement introduite dans la prise du secteur ; qu’il y à de l’eau à la maison et le robinet est déjà ouvert. Si les - il n'y a pas de coupure de courant ; problèmes existent toujours, veuillez contacter avec le service et - la porte est fermée correctement ; expliquer les problèmes. - la touche ON-OFF est sur "ON" ; Si, après tous ces contrôles, le lave-vaisselle ne fonctionne - le robinet d'eau est ouvert. toujours pas et/ou que le probléme persiste, adressez-vous à votre Service Après- vente le plus proche en indiquant : - le type de panne ; Le lave-vaisselle ne charge pas l'eau - le type d'appareil et le numéro du modèle (Mod...) ainsi que le Contrôlez que: numéro de série (S/N...),qui figurent sur la plaque signalétique - le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation située sur la paroi intérieure de la porte. est raccordé correctement ; - l'alimentation en eau de votre habitation n'a pas été coupée et Ne faites jamais appel à des techniciens non agréés et exigez que la pression est suffisante ; toujours qu'il soit fait usage de pièces d'origine. - le tuyau d'alimentation n'est ni écrasé ni plié; - le filtre du tuyau d'alimentation n'est pas obstrué. La vaisselle n'est pas propre Contrôlez que: - le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation est raccordé correctement ; La vidange de l'eau ne s'effectue pas Contrôlez que: - le tuyau de vidange n'est ni écrasé ni plié. Il y a des dépôts de calcaire ou un film blanchatre sur la vaisselle Contrôlez que: - le bouchon du distributeur de sel est fermé correctement ; - la quantité de liquide de rinçage est suffisante.

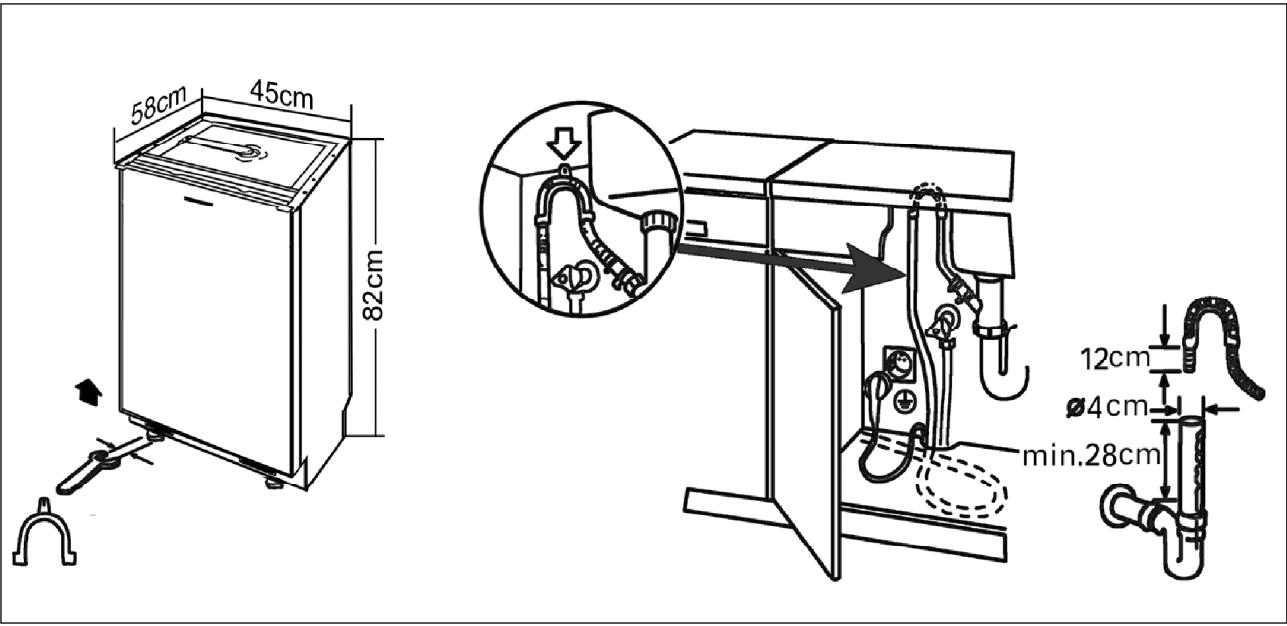

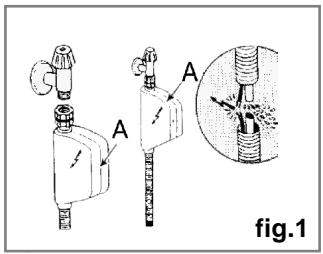

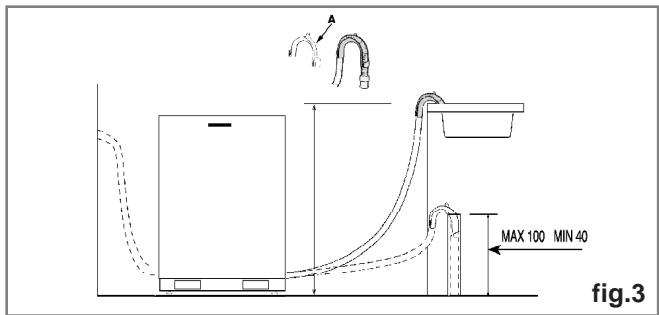

Comment installer l'appareil habitation. Si, pour une raison quelconque, le boîtier renfermant Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit reposer contre le mur et les parois latérales doivent être parallèles les composants électriques est endommagé, débranchez aux parois du meuble adjacent ou du mur. Le lave-vaisselle est équipé de tuyaux d'alimentation et de vidange de l'eau. Ces tuyaux rect du dispositif de protection contre les inondations, il est nécessaire que le bo?tier "A" traversé par le tuyau d'alimentation peuvent être installés à droite ou à gauche, pour faciliter soit fixé au robinet d'arrivée d'eau comme illustré dans la Fig.1. l'installation correcte de l'appareil. Seul ce type de raccordement est valable. Ne sectionnez en aucun Comment mettre l'appareil de niveau cas le tuyau d'alimentation car il contient des composants Dès que l'appareil est mis en place, réglez les pieds du lave- électriques sous tension. Si la longueur du tuyau est insuffisante vaisselle en les vissant ou en les dévissant) jusqu'à ce que pour garantir un raccordement correct, remplacez-le par un tuyau l'appareil soit de niveau. Dans tous les cas, l'appareil doit de longueur appropriée. Vous pouvez vous procurer ce tuyau présenter une inclinaison non supérieure à 2°. Une mise à niveau auprès de revendeurs spécialisés ou d'un Service Après-vente correcte de l'appareil est un gage de garantie pour des résultats agréé. immédiatement l'appareil. Afin de garantir le fonctionnement cor- satisfaisants. Raccordement à l'arrivée d'eau froide Raccordez le tuyau d'arrivée d'eau froide à un connecteur 3/4 (gaz) fileté et assurez-vous qu'il est solidement fixé (voir fig.2). Quelques modèles sont équipés d’un tuyau “Aquastop(voir fig.1 ), dans ce tuyau d’entrée d’eau, un petit filtre est déjà installe au bout de filet. Si les conduits d'eau sont neufs ou ont été utilisés pendant une fig.3 longue période, faites couler l'eau pour vous assurer qu'elle est propre et dépourvue d'impuretés. En ne prenant pas cette précaution, vous courez le risque de boucher le conduit d'arrivée Raccordement du tuyau de vidange d'eau et d'endommager l'appareil. Introduisez le tuyau de vidange dans un conduit de drainage d'un diamètre de 4cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez le support en plastique prévu à cet effet, fourni avec l'appareil (voir Fig.3). L'extrémité libre du tuyau doit se trouveré une hauteur comprise entre 40 et 100 cm et ne doit pas être immergé dans l'eau. Attention : fig.1 Le support en plastique doit être solidement fixé au mur pour fig.2 éviter que le tuyau ne se déplace et que de l'eau ne se répande au sol. Raccordement à l'arrivée d'eau chaude Branchement électrique Le robinet d'arrivée d'eau de l'appareil peut également être raccordé au dispositif de distribution d'eau chaude de votre habi- Après vous être assuré que la tension d'alimentation et la tation (système de chauffage central), à condition que la fréquence de votre habitation correspondent à celles figurant sur la plaque signalétique (située sur la paroi intérieure en acier température ne dépasse pas 60°C . inoxydable de la porte de votre appareil), et que l' installation Dans ce cas, la durée du cycle de lavage sera réduite de 15 électrique est prévue pour supporter la tension maximale indiquée minutes environ et l'efficacité du lavage sera légèrement sur la plaque signalétique, introduisez la fiche dans une prise du inférieure. secteur correctement reliée à la masse (la mise à la terre de Le raccordement à l'arrivée d'eau chaude doit s'effectuer de la l'appareil est obligatoire aux termes de la loi). même façon que pour le raccordement à l'arrivée d'eau froide. Si la prise du secteur et la fiche de l'appareil ne sont pas de même Protection contre les risques d'inondation type, remplacez la fiche. N'utilisez en aucun cas de rallonges ou Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée autres qui risqueraient de provoquer une surchauffe et des d'eau lorsqu'un problème survient au niveau du tuyau d'alimentation ou en cas de fuite à l'intérieur de l'appareil, afin brûlures. d'éviter que ces incidents ne provoquent des dégâts à votre

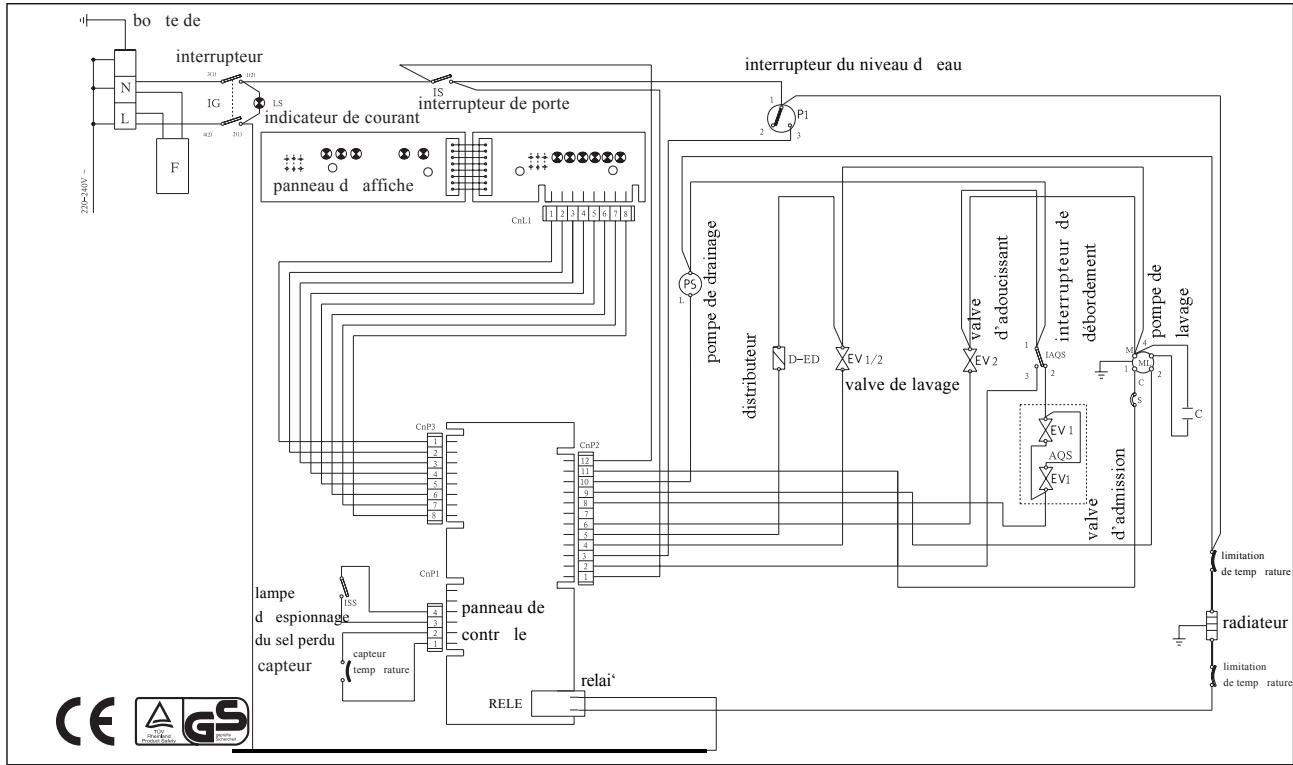

diagramme bo te de interrupteur interrupteur du niveau d eau interrupteur de porte indicateur de courant panneau d affiche valve de lavage limitation de temp rature lampe d espionnage du sel perdu capteur panneau de radiateur contr le capteur temp rature limitation de temp rature relai‘ RELE
