MANUALE UTENTE LSI45HLA000 HAIER

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuire sacea e vegetare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

FRENCH

Si consiglia di effettuare le regolazioni in base al segunte schema:

Leggete attendamente le avventenze containe nel presente manuale di istruzioni, in quanto forniscono importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di corretta manutenzione dell'apparecchiatura.

CE Quito elettrodomestico è conforme alle seguenti direttive CEE:

Direttive:

-73/23/EEC del 19 febbraio 1973 (bassa tensione) e successivi Emendamenti;
- 89/336/EEC del 3 maggio 1989 (compatibilità elettromagnetica) e successivi emendamenti.
- Smaltire con attenzione il materiale d'imballaggio.
- Dopo ave eliminato l'imballo, verificare che l'elettrodomestico non sa danneggiato. In nessun caso allacciare un appearecchio danneggiato. In caso di danni rivolgersi al proprio fornitore.
- La lavastoviglia deve essere utilizzata esclusivamente da persone adulte per il lavaggio di stoviglia e utensili da cucina.
- Questo apparecchio non deve essere utilizzato da bambini o da persona infermerawnasa la supervisione di unadulto.
- Non lasciare giocare i bambini con quello apparecchio.
- Tenere i detersivi fuori alla portata dei bambini ed evitare che si avvincinino alla lavastoviglie quando lo sportello è aperto.
- Questo appearecchio non più essere installato all'aperto, nemmeno in aree coperte da un fatto; inoltre è molto pericoloso lasciarlo espostoagli agenti atmosserici

• Non appoggiarsi o sedersi sullo sportello aperto, perché ciò potrebbe causare il ribaltamento della lavastoviglie.

• In caso di malfunzionamento, chiudere il rubinetto di alimentazione dell'acqua e scollegare la spina dalla presa di corrente. Poi, provate a consulfare il capitolo "Solutizione dei problemi". Se non è possibile risolverve il problema, contattare un centro di assistenza.

• Solo il personale specializzato è autorizzato a fare riparazioni.

• Gli elettrodomestici che non possono più essere utilizzati, devono essere resi inutilizzabili tagliando il cavo di alimentazione e danneggiando il blocco della porta.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da un apposto cavo, reperibile presso un Centro di Assistenza.
• L' apparecchio deve essere posizionato in modo tale che la spina sia facinanete accessibile.
• Regole fondamentali da seguire quando si utilizes l'elettrodomestico:

• Non toccare mai la lavastoviglie a piedi scalzi o con mani o piedi bagnati.

• Evitare l'impiego di prolunghe o di di prese multiple.

• Durante l'installazione, il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose.
• In caso di funzionamento anomalo o di lavori di manutenzione disinserire la presa dell'apparecchio alla rete elettrica.

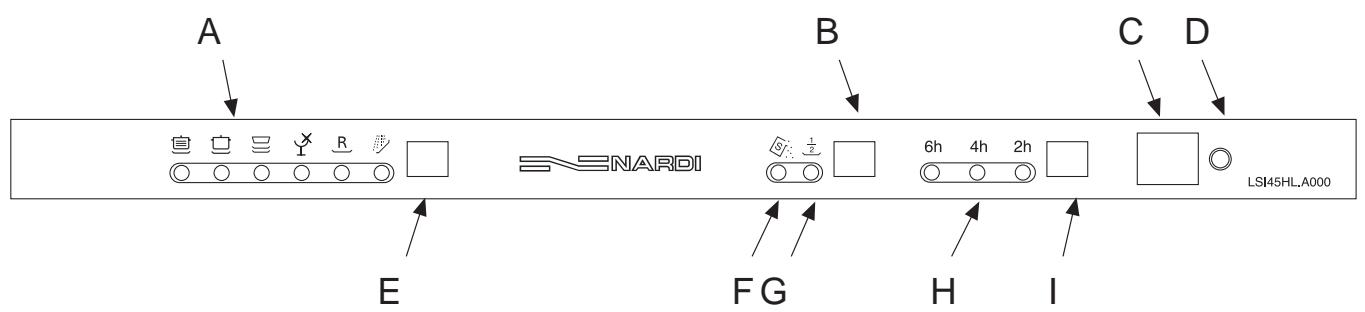

Il pannello di lavoro

A Lampade spia programmi
B Tasto "mezzo carico"
C Tasto ON/OFF
D Spia ON-OFF

E Pulsante selezione programmi
F Spia mancanza sale
G Spia "mezzo carico"
H Spia rinvio
Pulsante selezione ritardo avviamento

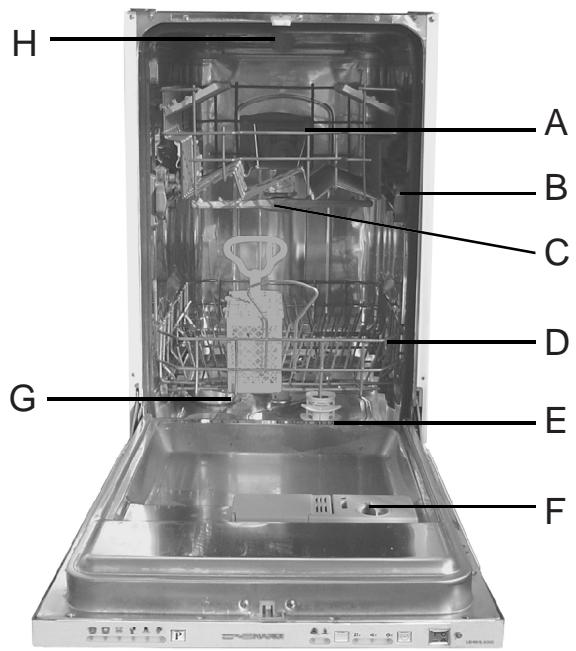

A Cestello superiore
B Regolazione altezza cestello
C Braccio aspersore centrale
D Cestello inferiore

F Iftro di lavaggio
F Contenitore detersivo e brillantante
G Braccio aspersore inferiore
H Doccetta superiore

Caratteristiche tecniche
Larghezza	45 cm
Profondità	58 cm
Altezza	82 cm
Capacità	9 coperti standard
Pressione acqua di alimentazione	0.03-0.6MPa
Tensione di alimentazione	220-240V~ 50Hz
Potenza totale assorbita	2150W

II Sale

La durezza dell'accua varia da luogo a luogo. Se la lavastoviglie funziona con acqua dura, su piatti e utensili si formano dei depositi. Questo elettrodomestico è dotato di un addolcitore speciale che utilizza un sale appositamente studiato per eliminare calcare e sali minerali dall'accua.

Caricamento del sale nell'addolcitore dell'acqua

Utilizzare esclusivamente sale per lavastoviglie. Il contentatore del sale si trova tutto al cestello inferiore e deve essere riempito nel modo seguente:

• Estrarre il cestello inferiore e svitare e togliere il coperchio del contentitore del sale;
• Prima di inserire il sale per la prima volta, riempire il contentatore con acqua;
• Posizionare l'estremità dell'imbuto (in dotazione) nel foro e insereire circa 2 kg di sale. è normale che fuoriesca una piccola quantità di acqua dal contentitore.
• Riavvitare con attenzione il tappo.

Riempire il contentatore del sale unicamente quando la spia "mancanza sale" (vedi pannello di lavoro) è accesa.
- Per impedire la formazione di ruggine, inseire il sale subito prima dell'inizio di un ciclo di lavaggio.

Regolazione consumo sale

La lavastoviglie è predisposta per la regolazione del quantitativo di sale consumato in base alla durezza dell'accua disponibile.

Ciò permette di migliorare e personalizzare il livello di consumo del sale, riducendolo al minimo. Per informazioni sulla durezza dell'acqua, consultare l'ente di erogazione locale.

Per regolare il consumo di sale, procedere nel modo seguente:

• Svitare il tappo del contentitore del sale;

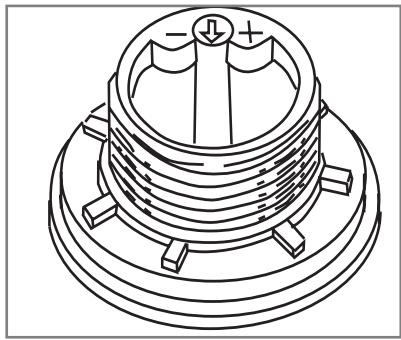

• Sul collo del contentatore è presente un anello con una freccia (vedi figura precedente).
• Se necessario, ruotare l'anello in senso antiorario, dal symbolo "-" verso il symbolo "+" in base alla durezza dell'acqua.

Si suggerisce di regolare la freccia in base ai parametri della seguente tabella:

Durezza dell'acqua
Livello	0fH	0dH	mmol/l	Posizione selettore	Consumo di sale (grammi/ciclo)	Autonomia (cici/2kg.)
1	0÷ 14	0÷ 17	0÷ 1,7	/	0	/
2	14÷ 36	18÷ 44	1,8÷ 4,4	"-"	20	60
3	36÷ 71	45÷ 89	4,5÷ 8,9	MED	40	40
4	>71	>89	>8,9	"+"	60	25

II Detersivo

Utilizzare esclusivamente detersivi per lavastoviglie. Il contentatore deve essere riempito prima dell'inizio di ciascun ciclo di lavaggio, seguito le istruzioni contene nella "Tabella dei cicli di lavaggio". Il contentitore del detersivo si trova sul pannello interno della porta della lavastoviglie.

Caricamento del detersivo

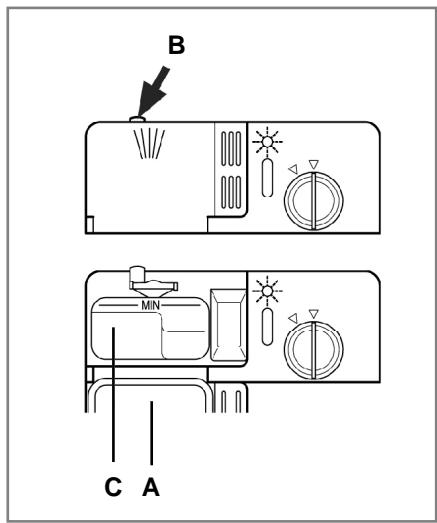

Per aprire il coperchio "A" del contentatore, premere il pulsante "B". Il detersivo per il ciclo di lavaggio deve essere inserito nello scomparto "C".

Dopo ave inserto il detersivo, chiudere lo sportello, premendolo fino a sentire un clic.

Nota:

per amplificare la chiusura del coperchio, eliminare eventuali residui di detersivo inccesso dal contentatore.

Il Brillantante

Questo prodotto rende le stoviglie più brillanti e ne facilitita la loro asciugatura perché lasciare macchie ed aloni.

Il contentitore è posizionato sul pannello interno della porta della lavastoviglie e deve essere riempito dopo circa 80 cicli di lavaggio oppure quando si illumina la relativa spia sul pannello.

Caricamento del brillante

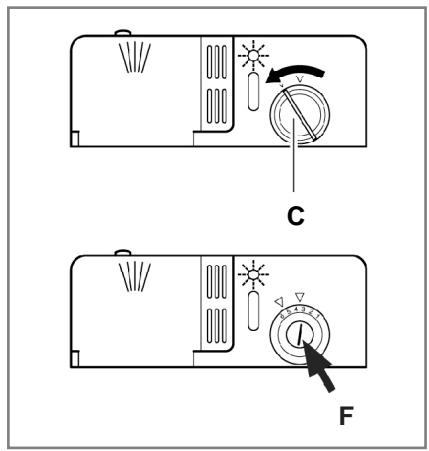

Per aprire il contentatore del brillante, ruotare il tappo "C" in senso antiorario quando aggiungere il brillante, prestando attenzione a non farlo fuoriscire. Il quantitativo di brillante utilizzato per ciascun ciclo di lavaggio può essere regolato ruotando l'apposto dosatore "F", posizionato sotto al coperchio "C", con un cacciavite. Vi sono 6 diverse impostazioni; quella che prevede un dosaggio normale è la numero 3.

Importante

Il corretto dosaggio del brillante migliorare l'asciugatura delle stoviglie.

Se sulle stoviglie rimangono gobce di acqua o macchie, occorre regolare il dosatore su un'impostazione superiore.

Se inceve le stoviglie presentano striature bianche, regolare il dosatore su un'impostazione inferiore.

Come caricare le stoviglie

Prima di porre le stoviglie negli apposti cestelli, eliminare i residui alimentari più grossi per evitare di intasare il filtro e ridurre le prestazioni dell' elettrodomestico.

Se i residui alimentari presenti su pentole e padelle sono particolaremente difficili da eliminare, consigliamo di lasciarli in amollo prima di procedere al lavaggio. Ciò evita di dovere effettuare ulteriori cicli di lavaggio.

Estrarre il cestello per splificare il caricamento della lavastoviglie.

Come riempire il cestello inferiore

Si consiglia di disporre sul cestello inferiore le stovigliè maggiornente sporche: pentole, padelle, coperchi, piatti e contentitori di portata, come illustrato nella figura a destra.

Si consiglia di posizionare i piatti di portata e i coperchi sui fianchi dei cestelli per evitare di bloccare la rotazione del braccio aspersore superiore.

• Pentole e ciotole devono essere nelle poste sempre rivolte verso il basso.
• Le pentole più grosse devono essere inclinate per facilitare lo scolo dell'acqua.
  -Il cesto inferiore è dotato di settori reclinabili (vedi fig.A) per poter posizionare pentole e padelle più grandi o in maggior numero.
• Sistemare le posate nell'apposto cestello con il manico rivolto verso il basso; se nel cestello vi sono contentitori laterali per le posate, i cucchiaz devono essere positizonati individualmente negli apposti contentori. Gli utensili particolarmente lunghi devono essere posti in posizione orizzontale nella parte anteriore del cestello superiore.

Come riempire il cestello superiore

Il cestello superiore è predisporto per stoviglie più delicate e leggere, come bicchieri tazze da caffe e tè, piattini, piatti e coppette,或者其他 che piccole padelle (purché nonccessivamente sporche).

• Posizione i piatti e le stoviglia in modo che non vengano mossi dal getto dell'acqua durante il lavaggio.

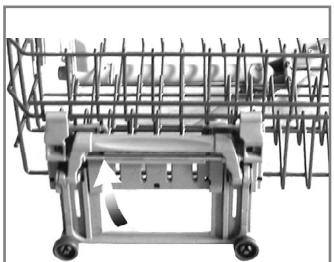

  -E' possibile regolare l'altezza del cestello agenda sulle manopole poste sui lati del cesto stesso. (vedi fig.C)

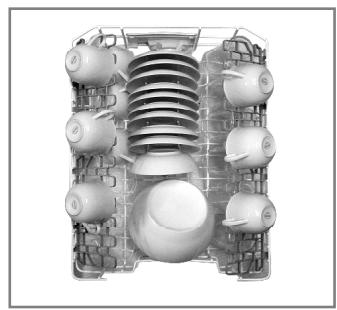

Supporto per bicchieri

Appoggiare i bicchieri alto ed i bicchieri a gambo lungo non sulle le stoviglia, ma sull'orlo del supporto, nelle bicchieri, tazze e scodelline trovanoosto supra al supporto. Potete abbassare o alzare lo stesso a vostra discrezione. (vedi fig.D)

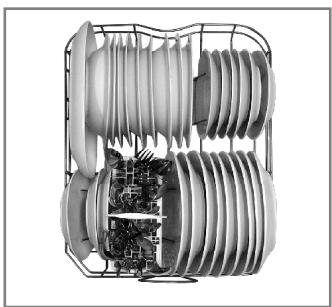

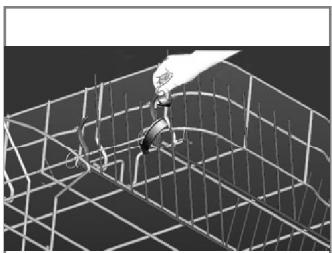

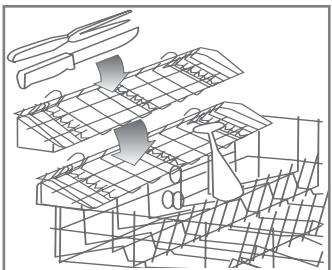

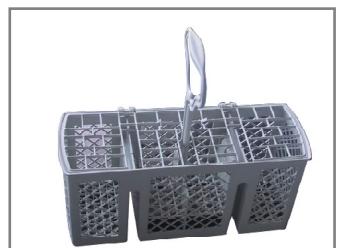

Scaffali per coltelli

Tale supporto (rimovibile) è adatto per meglio posizionare coltelli e forchette lunghi, assicurandome la stabilità durante le varie fasi del lavaggio. (vedi fig.E)

cestello inferiore

cestello superiore
Capacità 9 coperti standard

fig.A

fig.B

fig.C

fig.D

fig.E

Avviamento della lavastoviglie

Avviare un ciclo di lavaggio

Dopo aver completato tutti i passi di installatione, aprire il rubinetto di alimentazione dell'acqua, aprire parzialmente la porta della lavastoviglie e premere il tasto ON-OFF "C" che si trovav sul pannello di controllo. La spia "B" si illuminerà. A quello punto, l'apparecchio è attivo e pronto ad essere programmato.

Impostare ed avviare un ciclo di lavaggio

Selezionare il programma desiderato premendo il tasto di selezione del ciclo "E". Ogni volta che viene premuto, una delle spie del ciclo "A" comincia a lampeggiare. Selezionate il programma di lavaggio considerato più appropriato per il tipo di piatti da lavare (consultare la tabella dei cicli di lavaggio contentata nel presente manuale, soprattutto quando viene usato per la prima volta).

Chiudere la porta. Dopo alcuni secondi si avviero il programma di lavaggio e non è più modificabile. Se necessario, vedi il paragrafo intitolato "Cancellare o modificare un ciclo durante il lavaggio".

Funzione Memoria

Se la lavastoviglie viene spenta tramite il pulante ON/OFF, oppure si verifica un'interruzione di corrente nelle programma selezionato è in funzione, il programma di lavaggio non verrà cancellato. L'electronica di controllo, infatti, dispone di un microprocessor che memorizza le informazioni sul programma selezionato. Una volta che la macchina rientra in funzione, ripartirà esattamente dal punto in cui si era interrotta.

Cancellare o modificare un ciclo durante il lavaggio...

Cancellazione o modifica di un ciclo di lavaggio in corso.

Premessa:

1: Per modificare o cancellare un ciclo di lavaggio più avviato (avendo cura di aprire prima la porta), è necessario resettare il programma precedente, tenendo premuto il selettore programmi "E" per almeno 3 secondi; si sentrì un breve segnale acustico.
2: Se l'opération di reset ha avuto successo, inizia la fase di scarico. Una volta che lo scarico è terminato, la lavastoviglia sareà pronta per la selezione di un nuovo programma di lavaggio.

Premessa: un ciclo in funzione più essere modificato solo immediamente après l'avvio; altrimenti il detersivo più risultare più utilizzato come l'acqua stessa del lavaggio. Nel caso si verificasse questa situazione sare necessario riempire nuovamente il contentatore del detersivo (vedi il paragrafo intitolato "caricamento del detersivo).

Se alcuni piatti sono stati dimenticati...

Il ciclo di lavaggio può essere interrotto aprendo attendentamente la porta (allo scopo di evitare lo spruzzo d'acqua calda). Quando la porta è di nuovo chiusa, il ciclo comincera automaticamente dal punto dove si è interrotto.

Alla fine del ciclo di lavaggio...

La fine del ciclo verrà indicata da un doppio segnale acustico e dal lampeggiamento della spia “A”. Aprire la porta e spegnere l'apparecchiotramite l'interruttore ON-OFF "C" e chiudere il rubinetto di alimentazione dell'accua all'apparecchio. Aspettare alcuni minuti prima di rimuovere i piatti per evitare di maneggiarli ancorta caldi (in quanto sono più suscettibili di rotture) e per avere un effetto migliorie di asciugatura.

Impostazione della partenza ridardata

Aprir la porta della lavastoviglie. Premendo il tasto "I" (vedi sezione "Pannello di lavoro") l'avvio di un programma di lavaggio più essere ridatto di 2, 4 o 6 ore. Ogni volta che il tasto viene premuto la spia "H" lampeggiaindicando la durata del ritardo. Dopao aver impostato la durata del ritardo, selezionare il ciclo di lavaggio come illustrato in "Avviare un ciclo di lavaggio...

" Chiudere la porta. Da quello momento inizia il conteggio del tempo di ritardo. Durante quello periodo la spia di rinvio "H" rimane accesa. Allo scadere del periodo selezionato si spegni la spia ed inizia il ciclo di lavaggio.

Notabene:

L'interruzione di tensione o l'apertura della porta interrompe l'avanzamento del "tempo di ritardo" che ricomincere al ripristino della tensione o alla chiusura della porta.

Tasto di "mezzo carico"

Questo opzione si rende utile in modo particolare quando ci sono poche stoviglie da lavare. Le stoviglie andranno posizzionate esclusivamente sul cestello superiore. Questa funzione permette di risparmiare acqua ed elettricità.

Per attivare la funzione, premere il tasto "B" posto sul pannello di lavoro. Si accenderà la spia "G".Q uesta funzione non è consigliata per cicii intensivi o stoviglie molto sporche.

Ciclo	Tipodi carico	Descrizione del ciclo	Detersivo	Brillantante
Lavaggio intensivo	Piatti, pentole e padelle molto sporchi (non indicate per stovigliè delicate)	Pre-lavaggio con acqua calda. Lavaggio principale a 70°C. Risciacquo con acqua fredda. Risciacquo con acqua calda. Asciuagatura.	30g
Lavaggio normale	Piatti, pentole e padelle normalmente sporchi.	Pre-lavaggio con acqua calda. Lavaggio principale a 55°C. Risciacquo con acqua fredda. Risciacquo con acqua calda. Asciuagatura.	30g
Lavaggio Standard (IEC-EN50242)	Piatti normalmente sporchi. Lavaggio standard quotidiano	Pre-lavaggio con acqua fredda. Lavaggio principale a 50°C. Risciacquo con acqua calda. Asciuagatura.	30g
Stovigliè delicate	Ciclo veloce ed economico, da utilizzato con stoviglia sensibili alle alte temperature subito dopo l'utilizzo.	Lavaggio a 55°C. Risciacquo con acqua tiepida. Risciacquo con acqua calda. Asciuagatura.	15g
Ravaggio veloce	Ciclo veloce ed economico, da utilizzato con stoviglia non particolarmente sporche, subito dopo l'utilizzo. Nessun ciclo di asciuagatura.	Lavaggio breve a 40°C. Risciacquo freddo.	15g
Ammollo	Prelavaggio di piatti, pentole e padelle in attesa di completare il carico della lavastoviglie.	Breve lavaggio a freddo per impedire che i residui di cibo possano incrostarsi sulle stoviglia.

Consigli per il risparmio energetico

• Per ottimizzare i consumi è importante utilizzato la lavastoviglia sempre a piano carico.
• Per impedire la formazione di cattivi odori o che i residui di cibi si attacchino alle stoviglia, eseguire un lavaggio a freddo.

• Scegliere il ciclo di lavaggio corretto, in base al tipo di piatti, stoviglie e utensili da lavare e al grado di sporcia.

• Prestare attenzione al quantitativo di detersivo utilizzato: quantità excessive non incidono sulla pulizia delle stoviglia ma, al contrario, determinano un maggiore impatto ambientale.

• Non è necessario risciacquare piatti, stoviglie e utensili prima di inserirli nella lavastoviglie.

Suggerimenti per una lunga durata della lavastoviglie

Dopo oli navaggio

Dopo ciascun lavaggio, chiudere il rubinetto di alimentazione dell'acqua e lasciare lo sportello leggermente aperto in modo che umidità e odori non ristagnino all'internala lavastoviglie.

Staccare la spina

Prima di pulire o di eseguire operazioni di manutenzione sulla lavastoviglia, staccare sempre la spina alla presa di alimentazione.

NON CORRERE RISCHI !!!

Nonutilizzare solventi o prodotti di pulizia abrasivi

Per pulire le parti esterne e le guarnizioni in gomma della lavastoviglie, non utilizzato solventi o prodotti per la pulizia abrasivi. Utilizzato una spugna con acqua tiepida e sapone.

Per eliminare macchie o residui alla superficie interna,utilizzare una spugna inumidita con acqua e aceto di vino,oppure un prodotto specifico per la pulizia interna della lavastoviglie.

In caso di spostamento o trasloco

Se occorre spostare la lavastoviglia, cercare di mantenerla in posizione verticale. Se assolutamente necessario, cui essere inclinata sul lato posteriore.

Le guarnizioni

Una delle cause del cattivo odore che a volte si forma all'interno della lavastoviglia sono i residui di cibo nelle guarnizioni. Per evitarecisioni,si consiglia di pulirle periodicamente con una spugna.

Prima di partire per le ferie

Prima di partire per un periodo di tempo prolongato, si consiglia di eseguire un ciclo di lavaggio con la lavastoviglie vuota e poi di staccare la spina alla presa, di chiudere il rubinetto di alimentazione dell'acqua e di lasciare lo sportello leggermente aperto. Ciò contribuisce ad una maggiore durata delle guarnizioni e impedisce la formazione di cattivi odori all'interno della lavastoviglie stessa.

Pulizia e manutenzione speciale

Il gruppo filtrante

Per migliorare prestazioni e risultati, si consiglia di pulire il gruppo del filtrlo, che consente di trattenere le particelle di cibo rimaste nelle'acqua di lavaggio e, di seguenza, di riutilizzarla durante il ciclo. Per questo motivo si consiglia di eliminare i residui di cibo più grossi rimasti nel filtrlo dopo anni ciclo di lavaggio, risciacquando il filtrlo e la tazza semicircolare (A) sotto l'acqua corrente. Per estrarre il gruppo del filtrlo, tirare l'apposita maniglia versuso l'alto. L'intero gruppo del filtrlo (costituito dal filtrlo semicircolare (A) e dal filtrlo fine (B)) deve essere pulito almeno una volta al mese. Pulire il filtrlo e il filtrlo fine servendosi di una spazzola. Poi rimontare le parti del filtrlo come illustrato nelle figure seguenti e reinserire l'intero gruppo nella lavastoviglia, posizionandolo nell'apposto alloggiamento e premendo verso il basso.

La lavastoviglie non deve mai essere utilizzata alla i filtri.

L'inserimento scorretto dei filtri più ridurre le prestazioni della lavastoviglie e danneggiare piatti e utensili.

Pulizia dei bracci aspersori

A volte capita che residui alimentari rimangano incrostati sui bracci aspersori e blocchino i fori (vedere "Vista da vicino - interno, lettere C-G). Controllare periodicamente i bracci aspersori, e pulirli se necessario.

Pulizia del filtro di ingresso dell'acqua

Pulire periodicamente il filtrato installato sul rubinetto di carico acqua. Chiudere il rubinetto e scollegare il tubo di carico, rimuovere il filtrato e pulirlo attentamente con acqua corrente. Ad operazione effettuata riporlo accuramente e serrare il tubo di carico.

Risoluzione dei problemi

Può accadere che la lavastoviglia non funzioni o i risultati non siano soddisfacenti. Prima di contattare l'assistenza, effettuare alcune semplici verifiche.

La lavastoviglie non parte

Controllare che:

• la spina sia insertita correttamente nella presa;
• vi sua corrente nella casa;
• lo sportello sia chiuso correttamente;
• il tasting ON-OFF sai su "ON";
• il rubinetto dell'acqua sua aperto.

La lavastoviglie non carica l'acqua

Controllare che:

• il rubinetto dell'acqua sua aperto e il tubo attaccato correttamente;
• l'acqua arrivava alla casa e abbia pressione sufficiente;
• il tubo di alimentazione dell'acqua non sia schiacciato o piegato;
• ilchio del tubo di alimentazione non sia intasato.

Le stoviglie non sono pulite

Controllare che:

• Sia stato correttamente caricato il detersivo
• controllare il dosaggio ed il tipo di detersivo
• ilhetto del tubo di alimentazione non sia intasato.
• il tubo di alimentazione dell'acqua non sia schiacciato o piegato;

La lavastoviglie non scarica l'acqua

Controllare che:

• il tubo di alimentazione dell'acqua non sia schiacciato o piegato;

Sulla superficie delle stoviglie si formano residui calcarei o una pellicola bianca

Controllare che:

• il coperchio del contentatore del sale sia chiuso correttamente;
• il dosaggio del brillantante sua corretto.

Messaggi di erre

La lavastoviglie è equipaggiata con un sistema di autodiagnosi che segnala eventuali malfunzionamenti. Questi malfunzionamenti sono segnalati da un segnale acustico e dal lampeggiamento delle spie LED di programmazione "A". Nel caso in cui la spia del ciclo di ammollo (vedi "Pannello di lavoro") lampeggi rapidamente, bisogna cancellare il ciclo come descritto nella sezione intitolata "Cancellare o modificare un ciclo durante il lavaggio". Verificare che ci sia acqua nella rete ed il rubinetto sua aperto. Se il messaggio continua, chiamare il centro assistenza tecnia autorizzato,indicando il tipo di messaggio di erre.

Se qualsiasi altra spia lampeggia rapidamente, spegnere l'apparecchio e chiamare il centro assistenza tecnica autorizzato,indicando il tipo di messaggio di erre. Qualora, nonostante questi controli, la lavastoviglia non funzioni e/o il problema persistsente, contattare il centro di assitenza tecnica autorizzato e fornire le seguenti informazioni:

• il tipo di problema;
• il numero del modello (Mod...) e il numero di serie (S/N...), indicati nella targhetto sul bianco della parte interna dello sportello.

Non ricorrere mai a tecnici non autorizzati e non permettere l'installazione di ricambi non originali.

Posizionamento

Posizione la lavastoviglie nella posizione desiderata. La parte posteriore dovrebbe essere appoggiata ad una parete e i bianchi ai mobili o alle pareti adiacenti. La lavastoviglie è munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o sinistra per agevolare una corretta installatione dell'elettrodomestico.

Livellamento

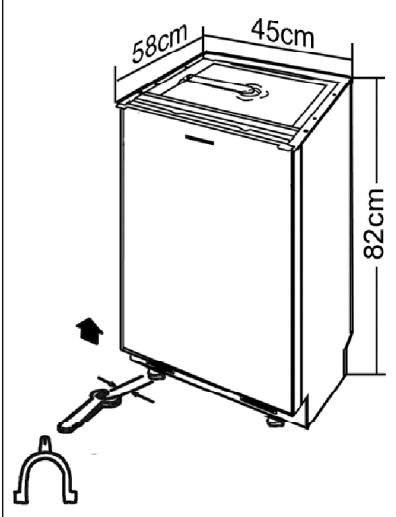

Dopo ave posizionato la lavastoviglie, regolare l'altezza dei piedini (avvitandoli o svitandoli) per livellarla. In agli caso, la lavastoviglie non deve essere inclinata più di 2^ .

Un buon livellamento, assicurere il corretto funzionamento della lavastoviglie.

Collegamento idraulico - Acqua fredda

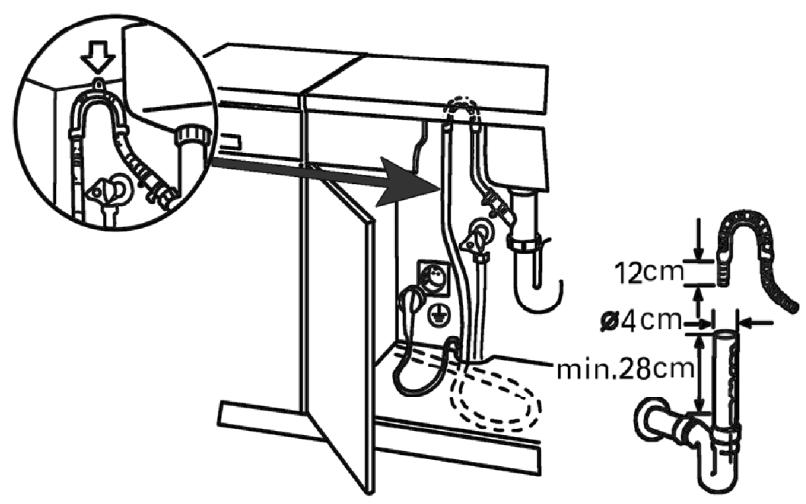

Attaccare il tubo flessibile per l'acqua fredda ad un connettore fillettato 3/4 (gas) e verificare che sia collegato correttamente (vedi fig.2).

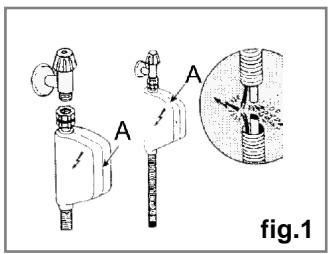

Per quale modello c'é un tubo di carico "Aquastop"(vedi fig.1) in cui un piccolo Filtering è già contentuto nella bocca filettata.

Se le tubazioni dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciare scorrere l'acqua per essere certi che sua pulita e priva di impurità. Questa precauzione consente di evitare il rischio di bloccare e danneggiare il tubo di alimentazione e la lavastoviglie stessa.

Collegamento idraulico - Acqua calda

La lavastoviglie può essere collegataanche alla conduttura domestica dell'acqua calda (sistema centralizzato, impianto di riscaldamento), parché la temperatura non superi 60^

In quello caso, la durata del ciclo di lavaggio diminuisce di circa 15 minuti e l'efficienza del lavaggio risultta leggermente ridotta.

Eseguire l'allacciamento all'acqua calda seguendo le stesse procedure descripte per il collegamento alle conduzioni dell'acqua fredda.

Protezione anti-allagamento

La lavastoviglia è dotata di un sistema che blocca l'alimentazione dell'acqua qualora venga riscontrato un problema al tubo di alimentazione, oppure qualora si verifichino perdite all'interno dell'apparecchio, per prevenir ulteri di danni all'abitazione.

Qualora, per qualsiasi ragione, la scatola contente i componenti

elettrici risulti danneggiata, staccare immediatamente la spina della lavastoviglie dalla presa. Per un corretto funzionamento del dispositivo anti-allagamento, la scatola "A" con il tubo di alimentazione deve essere attaccata al rubinetto come illustrato nella fig.1. Non è accettabile nessun altro tipo di collegamento. Il tubo di alimentazione dell'acqua non deve essere tagliato per nessun motivo, dal momento che contiene componenti elettrici molto tensione. Qualora la lunghezza del tubo non sia adatta all'allacciamento desiderato, il tubo deve essere sostituito con un altro di lunghezza adeguata. Tale tubo può essere richiesto presso i rivenditori e i centri di assistenza specializzati.

Allacciamento del tubo di scarico

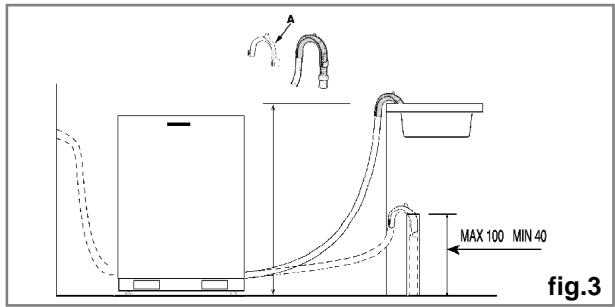

Inserire il tubo di scarico in una tubazione di scarico con diametro minimo di 4cm, oppure appoggiarlo al lavandino, evitando di piegarlo o di schiacciaro, utilizzando l'apposto supporto speciale in plastica in dotazione con la lavastoviglie (vedi fig.3).

L'estremità libera del tubo deve essere ad un'altezza compresa tra 40 e 100 cm e non deve essere immersa nell'acqua.

Attenzione:

L'apposto supporto in plastica deve essere fissato saldamente alla parete per evitare che il tubo di scarico si muova e l'acqua fuoriesca.

Collegamento elettrico

Dopo aveo verificato che i valori di tensione e frequenza della corrente domestica correspondano a quelli della targhetta nominale (posta sulla parte interna in acciaio inox dello sportello della lavastoviglie) e che l'impiano elettrico possa supportare la tensione massima riportata sulla targhetta, inseire la spina in una presa elettrica con corretta messa a terra (la messa a terra dell'apparecchio è un requisito di sicurezza imposto per legge). Se la presa elettrica a cui deve essere collegato l'apparecchio non è adatta alla spina, sostituire la spina invece di utilizzato adattatori o dispositivi analoghi, che potrebbero causare sovriscaldamenti e bruciature.

Attenzione:

La spina di alimentazione della lavastoviglie dovrebbe essere sempre accessibileanche quando I'apparecchio è installato, in modo tale che , trattandosi di un appearecchio ad incasso la manutenzione possa essere effettuata in sicurezza.

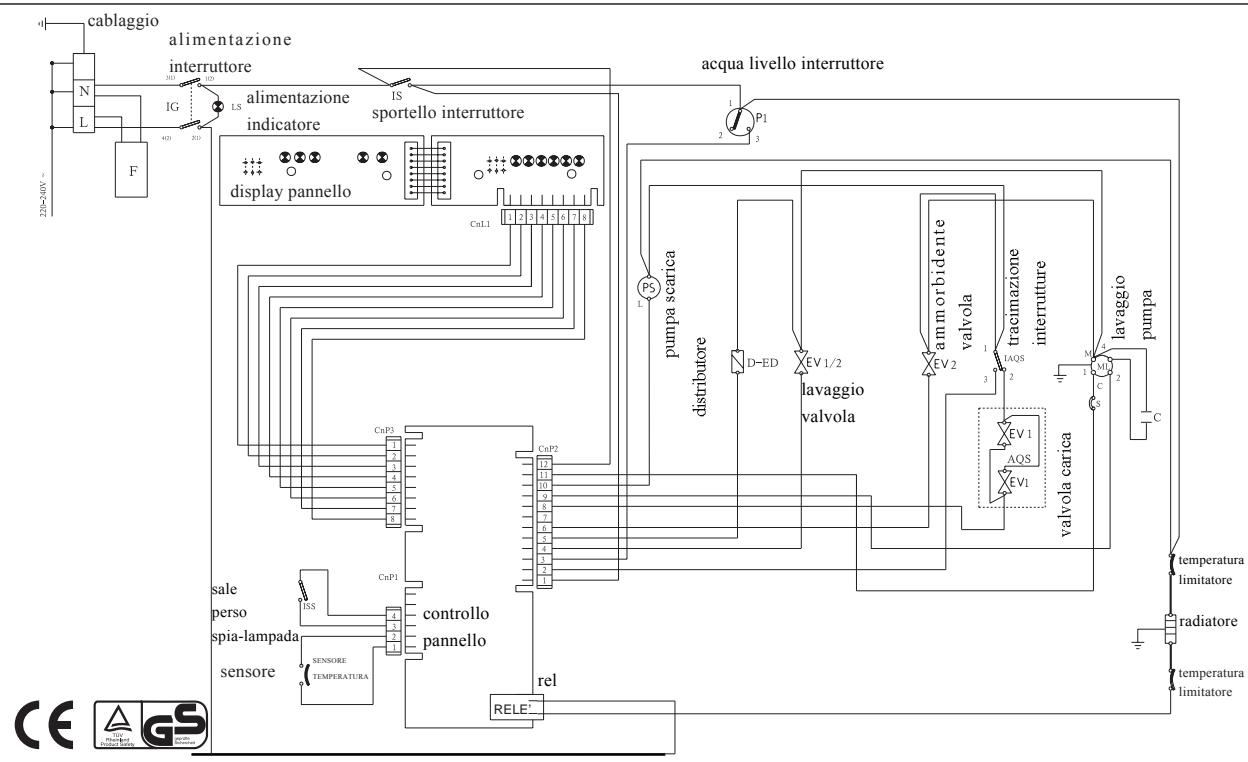

Schema elettrico

AVISO
