MANUAL DE USUARIO LSI45HLA000 HAIER

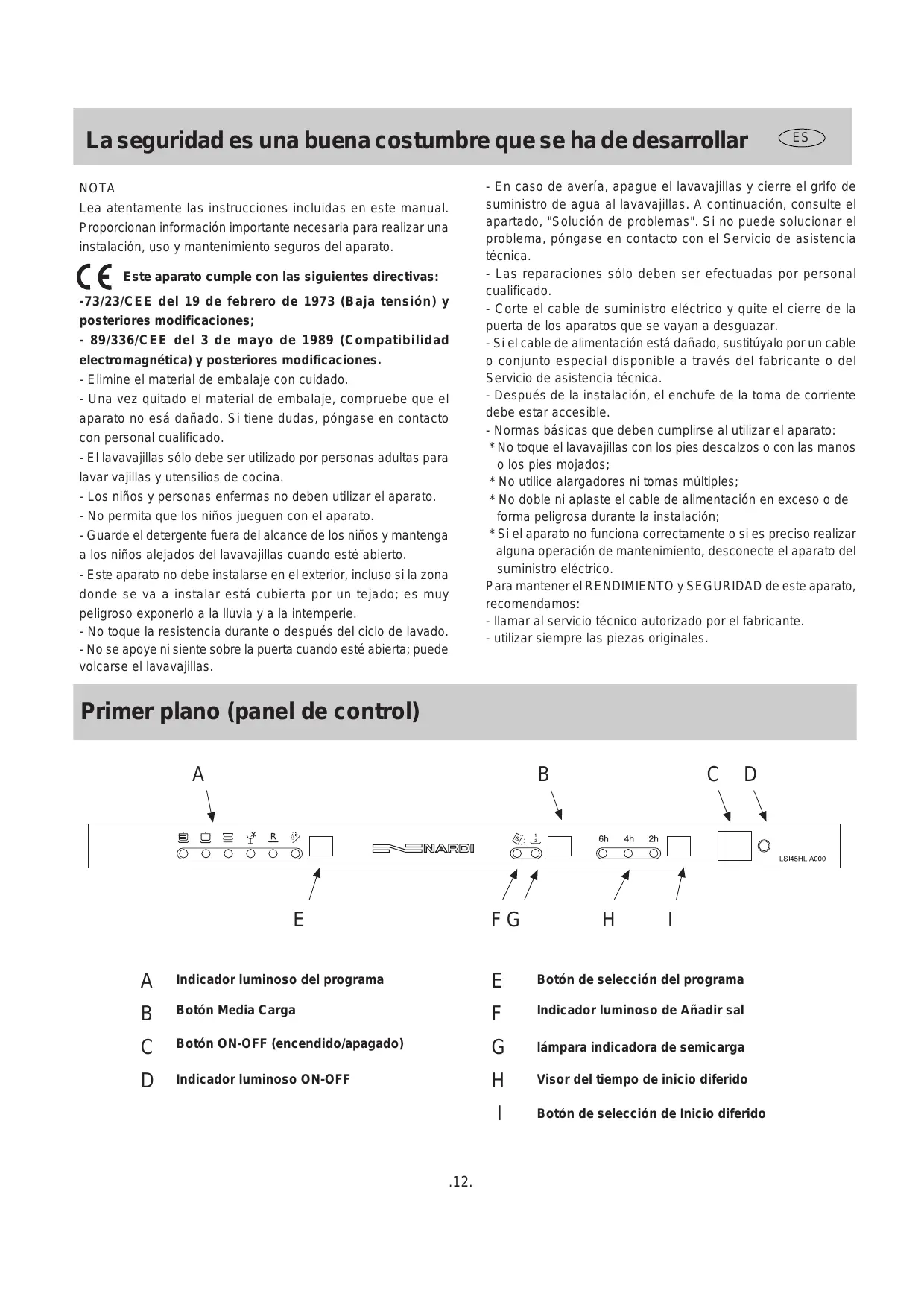

Temperatur begrenzer La seguridad es una buena costumbre que se ha de desarrollar NOTA Lea atentamente las instrucciones incluidas en este manual. Proporcionan información importante necesaria para realizar una instalación, uso y mantenimiento seguros del aparato. Este aparato cumple con las siguientes directivas: -73/23/CEE del 19 de febrero de 1973 (Baja tensión) y posteriores modificaciones; - 89/336/CEE del 3 de mayo de 1989 (Compatibilidad electromagnética) y posteriores modificaciones. - Elimine el material de embalaje con cuidado. - Una vez quitado el material de embalaje, compruebe que el aparato no esá dañado. Si tiene dudas, póngase en contacto con personal cualificado. - El lavavajillas sólo debe ser utilizado por personas adultas para lavar vajillas y utensilios de cocina. - Los niños y personas enfermas no deben utilizar el aparato. - No permita que los niños jueguen con el aparato. - Guarde el detergente fuera del alcance de los niños y mantenga a los niños alejados del lavavajillas cuando esté abierto. - Este aparato no debe instalarse en el exterior, incluso si la zona donde se va a instalar está cubierta por un tejado; es muy peligroso exponerlo a la lluvia y a la intemperie. - No toque la resistencia durante o después del ciclo de lavado. - No se apoye ni siente sobre la puerta cuando esté abierta; puede volcarse el lavavajillas. - En caso de avería, apague el lavavajillas y cierre el grifo de suministro de agua al lavavajillas. A continuación, consulte el apartado, "Solución de problemas". Si no puede solucionar el problema, póngase en contacto con el Servicio de asistencia técnica. - Las reparaciones sólo deben ser efectuadas por personal cualificado. - Corte el cable de suministro eléctrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar. - Si el cable de alimentación está dañado, sustitúyalo por un cable o conjunto especial disponible a través del fabricante o del Servicio de asistencia técnica. - Después de la instalación, el enchufe de la toma de corriente debe estar accesible. - Normas básicas que deben cumplirse al utilizar el aparato:

• No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados;
• No utilice alargadores ni tomas múltiples;
• No doble ni aplaste el cable de alimentación en exceso o de forma peligrosa durante la instalación;

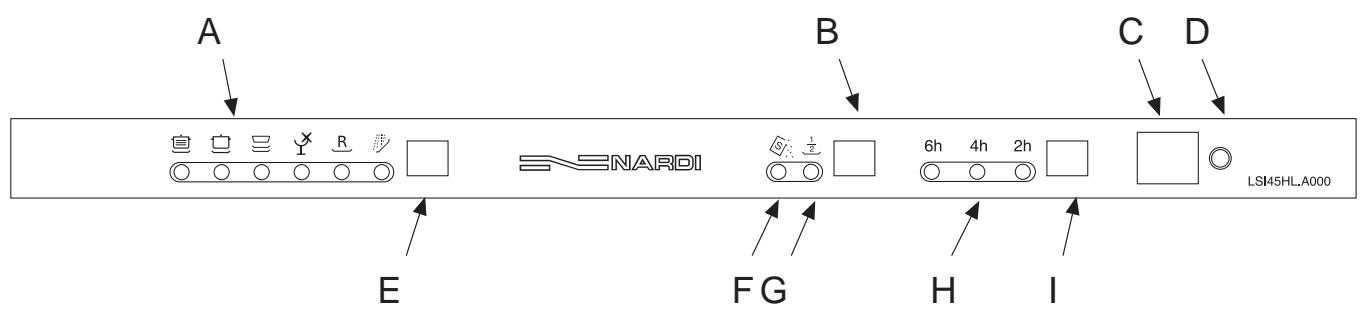

• Si el aparato no funciona correctamente o si es preciso realizar alguna operación de mantenimiento, desconecte el aparato del suministro eléctrico. Para mantener el RENDIMIENTO y SEGURIDAD de este aparato, recomendamos: - llamar al servicio técnico autorizado por el fabricante. - utilizar siempre las piezas originales. Primer plano (panel de control)

Indicador luminoso del programa

Botón de selección del programa

Indicador luminoso de Añadir sal

Botón ON-OFF (encendido/apagado)

lámpara indicadora de semicarga

Visor del tiempo de inicio diferido

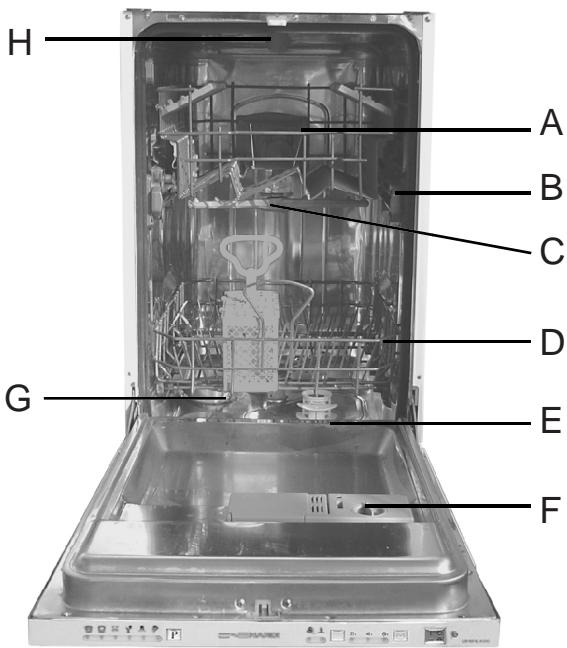

Botón de selección de Inicio diferido Primer plano (Interior)

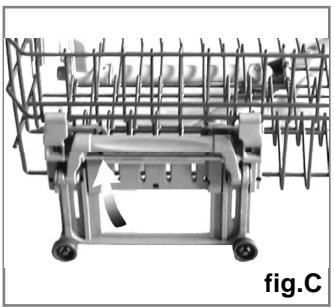

Adaptador de la altura del cesto

Distribuidor de detergente y abrillantador

Tercer aspersor Características técnicas Anchura 45 cm Fondo 58 cm Altura 82 cm Capacidad Estándar para 9 servicios 0.03-0.6MPa Presión del agua 220-240V~ 50Hz Voltaje 2150W Potencia total absorbida

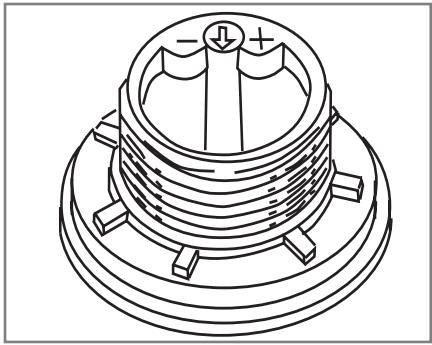

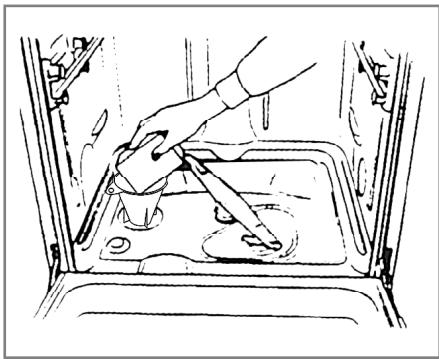

Sal Ajuste del consumo de sal La dureza del agua varía de un lugar a otro. Si el agua utilizada en el lavavajillas es dura, se formarón depósitos en la vajilla y El diseño del lavavajillas permite ajustar el consumo de sal dependiendo de la dureza del agua utilizada. Esto permite utensilios. optimizar y personalizar el nivel de consumo de sal y mantenerlo El aparato está equipado con un ablandador que utiliza sal espe- al mínimo. Para conocer el grado de dureza del agua en su zona, cial que elimina la cal y los minerales del agua. póngase en contacto con la empresa suministradora del agua. Para ajustar el consumo de sal, realice lo siguiente: Llenado del distribuidor de sal Utilice únicamente sal para lavavajillas. El recipiente de sal está situado debajo del cesto inferior y debe llenarse del siguiente modo: - Extraiga el cesto inferior y desenrosque el tapón del recipiente de sal; - Si llena el recipiente por primera vez, llénelo de agua; - Coloque el embudo (suministrado) en el orificio e introduzca aproximadamente 2 kg de sal. Es normal que desborde un poco de agua del recipiente de sal. - Enrosque de nuevo el tapón con cuidado. - Desenrosque el tapón del recipiente de sal; - El recipiente contiene una anilla con una flecha (consulte la figura). Si fuera necesario, gire la anilla de izquierda a derecha de "-" a "+", según la dureza del agua. Realice los ajustes de acuerdo con la siguiente tabla: Dureza del agua Posición Consumo sal Autonomia ºfH ºdH

36÷71 45÷89 4,5÷8,9 Para evitar la formación de óxido, añada sal inmediatamente an-

Nivel El recipiente de la sal debe rellenarse cuando se enciende el mmol/l selector

indicador luminoso de "añadir sal" (situado en el panel de tes de iniciar un programa de lavado.

>71 >89 >8,9 Detergente y abrillantador

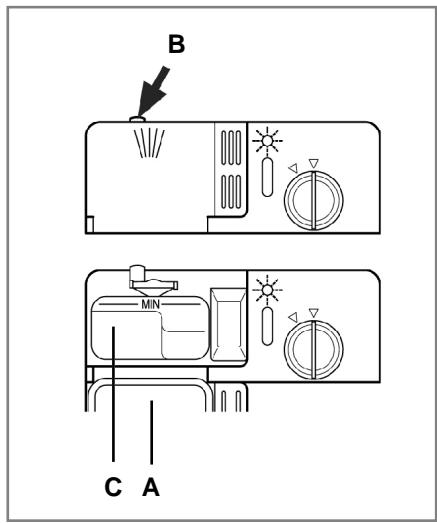

Detergente Abrillantador Utilice sólo detergente para lavavajillas. Rellene el distribuidor Este producto hace que la vajilla brille y se seque sin manchas. inmediatamente antes de iniciar el programa de lavado según El distribuidor está situado en la parte interior del panel de la las instrucciones contenidas en la "Tabla de programas de puerta y debe rellenarse cada 80 ciclos de lavado (o cuando se lavado". El distribuidor del detergente está situado en el panel enciende el indicador luminoso correspondiente en los modelos interior de la puerta. que lo incluyen). Llenado del distribuidor de detergente Llenado del distribuidor de abrillantador Para abrir el tapón "A" del distribuidor, pulse el botón "B". Vierta Para abrir el distribuidor, gire el tapón "C" hacia la izquierda y el detergente para el programa de lavado en el compartimento añada abrillantador teniendo cuidado de que no se desborde. "C". Para regular la dosis de abrillantador utilizado en cada programa, Una vez vertido el detergente en el dispensador, cierre el tapón gire el regulador "F" situado debajo del tapón "C" con un y presiónelo hasta que encaje. destornillador. Incluye 6 posiciones; la dosis media es 3. Importante

La dosis correcta de abrillantador facilita el secado. Si se aprecian gotas o manchas en la vajilla, seleccione una dosis más alta. Si se aprecian rayas, seleccione una dosis más baja. C A

Nota: para facilitar el cierre del tapón, elimine el exceso de detergente de los bordes del distribuidor.

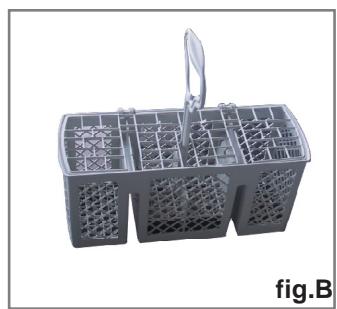

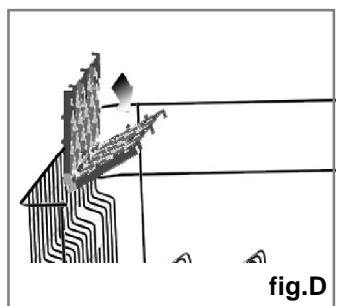

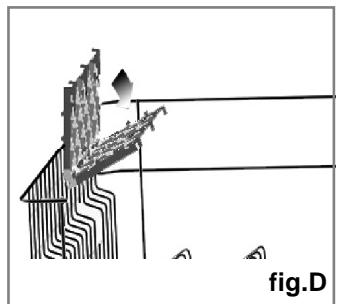

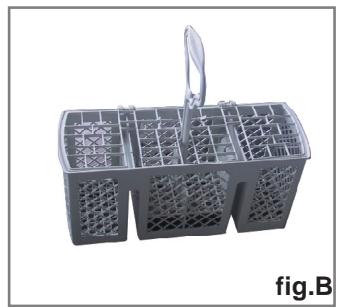

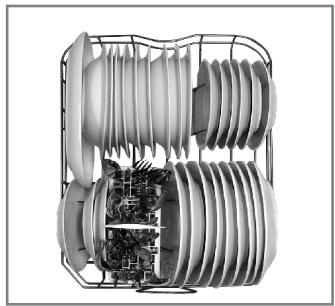

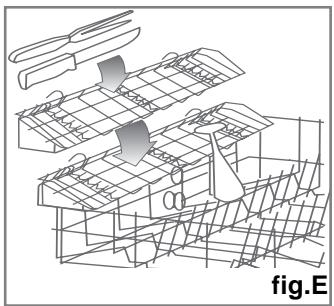

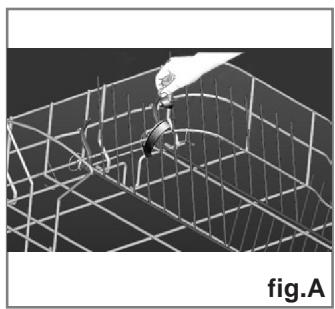

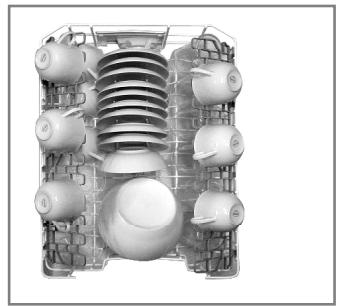

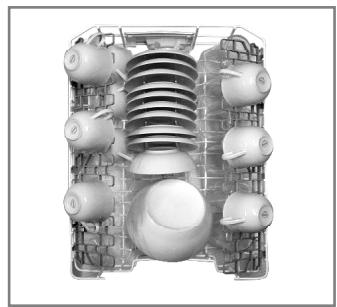

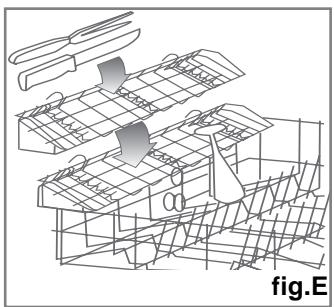

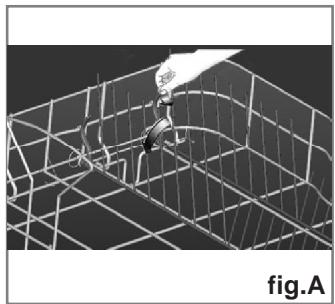

Antes de colocar las vajillas en el lavavajillas, quite los granos Cesto inferior más grandes de comida, para que no tapara el filtro, de lo que Cesto superior podrá reducir la propiedad. Si en el bote y los platos hay comidas duras, lo mejor es empaparlos antes de lavar.Para lavados extras, no hace falta empaparlos. Saque la cesta, en lo que coloque los cubiertos. Cómo utilizar la cesta inferior -Proponemos que coloque las vajillas que son difíciles de lavar, como botes, platos, tapas, puentes y tazones, en la cesta inferior, según la figura a la derecha. Carga estándar de 9 servicios -Coloque las fuentes y las tapas en un lado de la cesta para que no bloqueen al brazo aspersor. -Los botes y tazones se debe colocar con la apertura hacia abajo. -Coloque las ollas hondas un poco inclinadas para que el agua pueda salir mejor. -El canasto inferior está dotado de sectores reclinables (fig.A) para poder colocar ollas y sartenes más grandes o en mayor cantidad. -Las vajillas de plata se debe colocar con el mango hacia abajo en la cesta para vajillas de plata; si tiene una lateral, las cucharas se debe colocar solamente en una cesta adecuada. Especialmente para las largas,se debe colocar a un puesto fig.A fig.B fig.C fig.D delantero horizontal en la cesta superior. Cómo utilizar la cesta superior El diseño de la cesta para vajillas superior es para colocar unos cubiertos de buena hechura y más ligeros, como vasos de vidrio, tazas, platillos, platos, tazonillos y platos llanos(a condición de que ellos no están tan sucios). -Coloque bien los cibiertos para que no moviera cuando se lavan por agua. -La cesta para vajillas superior se puede subirse y bajarse con el control de los botones bilaterales(fig.C). Soporte adicional para vasos y tazas Apoyar las copas y vasos de pie contra el borde del soporte adicional y no contra la vajilla. Los vasos ,tazas y cuencos de pequeño tamaño se colocan en la soporte adicional para vasos o tazas ,El soporte se puede desplegar y replegar a voluntad(fig.D). La cesta para cuchillos y tenedores El diseño de la cesta para cuchillos y tenedores es para el soporte de los cuchillos y tenedores. -Coloque los cuchillos y tenedores a un puesto correcto en la cesta superior y, después , coloque arriba los cuchillos y tenedores largos(fig.E). fig.E

Puesta en marcha del aparato

Poner en marcha un programa de lavar... Si olvide colocar unos cubiertos... Después de los procesos anteriores de instalación, abra el grifo Pueda abrir la puerta cuidadosamente para interrumpir el de agua, abra parcialment la puerta del lavavajillas, aprete el programa de lavar(para que evitara la herida del agua caliente). botón "C" en la tabla de control. La lámpara indicadora "D" se Cuando cierre la puerta, el programa continúa a marchar encenderá. Así, la máquina está encendida, ahora pueda poner automáticamente. en marcha el programa. Al acabar el programa de lavar... Al acabar el programa de lavar, hará dos señales breves, Puesta y marcha del programa de lavar mientras tanto, la lámpara indicadora "A" empezará a brillar. Aprete el botón "E" para seleccionar el programa que quiera. Abra la puerta, cierre la máquina con el botón ON/OFF, y Después de apretar, la lámpara indicadora "A" se encenderá. Después, seleccione un programa adecuado para los cubiertos desconecte el agua. Espere un momento antes de sacar los que va a lavar(pueda consultar el formulario de proceso de lavar cubiertos, para que evitara herida del calor de los cubiertos(este momento los cubiertos son muy fácil de romper) y, resultara mejor en este manual, especialmente la primera vez que utilice esta el secado. máquina). Ponga el tiempo atrasado de marchar Cierre la puerta, unos segundos después, una señal de sonido Abra parcialmente la puerta del lavavajillas. Si aprete el botón muy breve enseña que el programa se ha marchado, no se puede "I"(véase la figura cercana de tabla de control), se puede atrasar cambiar. Si es necesario, consultará al capítulo"cancelar o el tiempo de marchar del proceso de lavar 2, 4 o 6 horas. cambiar el programa en el proceso de lavar". Al acabar el Cada vez que aprete el botón, la lámpara indicadora "H" se programa, hará la señal de sonido. La lámpara indicadora "A" encenderá para indicar la longitud de atraso. se encenderá. Después de seleccionar el tiempo atrasado, según las explicaciones del capítulo "marcha del programa de lavar", se Función Memoria puede instalar el programa de lavar, hará una señal de sonido Si el lavavajillas es apagado mediante el botón ON/OFF, o hay un fallo de corriente mientras se está realizando un lavado, el programa elegido no se cancela. Mediante el uso de un microprocesador, se memoriza la información referente al programa seleccionado, de modo que cuando el lavavajillas se pone de nuevo en marcha empieza en el mismo punto donde el programa fue interrumpido. muy breve, desde ahora, empezará a contar el tiempo atrasado. En este tiempo, la lámpara indicadora "H"empieza a brillar. Al acabar el tiempo atrasado, la lámpara indicadora cesara los brillos, y ahora funciona el programa. Atención: En este período, si la red eléctrica se corta o la puerta se abre, el reloj cesa de contar el tiempo. Una vez que conecta la electricidad o cierra la puerta, el reloj continuará a contar. Cancelar o cambiar el programa en el proceso de lavar Cancelar o modificar un ciclo en Marcha. 1).Para modificar o cancelar un determinado programa de lavado (con la puerta abierta), es necesario resetear el programa anterior.Para ello se ha de mantener pulsado el botón de selección de programa “E” durante más de 3 segundos, emitiendo el lavavajillas una señal de aviso. 2).Si la operación de reset se ha llevado a cabo correctamente, el lavavajillas procederá a realizar una fase de drenaje. Una vez se ha producido el drenaje del agua. El lavavajillas estará preparado para seleccionar un nuevo programa. Botón para ajustar el programa de lavar Botón de semicarga Este botón (véase la figura cercana de la tabla de control, letra B)hace posible la marcha que sólo utiliza la cesta superior. Eso puede economizar la electricidad y agua. Este no se puede utilizar en los programas que lavar los cubiertos que son difíciles de lavar. Condición previa: sólo se puede cambiar el programa en el proceso de lavar cuando el tiempo de un programa es muy corto. De lo contrario, es posible que el detergente se ha utilizado, y el recipiente ha evacuado agua para lavar. En este caso, se tiene que rellenar detergente en el recipiente (véase capítulo"llenado de detergente").

Tabla de programas de lavado

Información para la Ciclo selección del Descripción del ciclo Detergente Abrillantador programa Intensivo Normal Vajilla, ollas y sartenes Prelavado con agua caliente. muy sucias (no debe Programa de lavado largo a 70°C. utilizarse delicada). Aclarado con agua fría. con vajilla 30g

Aclarado con agua caliente. secado. Vajilla, ollas y sartenes Prelavado con agua fría. con un grado de suciedad Programa de lavado largo a 55°C. normal. Programa diario Aclarado con agua fría. estándar. Aclarado con agua caliente . secado. Lavado de menos Los cubiertos, botes y Lavar con anti con agua fría. platos que no tienen Programa de lavado largo a 50°C. comidas adheridas. Aclarado con agua caliente. secado. fuerza (IEC-EN50242) Cristalería Programa económico y rápido Lavado a 55°C. para lavar vajilla poco Aclarado con agua tibia. suciainmediatamente después Aclarado con agua caliente. de su uso. Ponga en marcha el Secado. programa inmediatamente después de utilizar la cristalería. Programa económico y Rápido rápido para lavar vajilla Programa de lavado corto a 40°C. poco sucia inmediatamente Aclarado en frío. después de su uso. Sin secado. Prelavado de la vajilla, ollas Lavado corto en frío para evitar que x y sartenes mientras se se peguen los restos de comida en completa la carga. la vajilla. Remojo

15g Consejos para el ahorro de energía - Para ahorrar energía es importante probar e utilizar el lavavajillas

- Utilice la cantidad justa de detergente: no por utilizar más cuando está completamente lleno. Para evitar la formación de detergente la vajilla queda más limpia; sin embargo el impacto malos olores y que los alimentos se peguen en la vajilla, utilice negativo en el medio ambiente es mayor a mayor cantidad de el programa en frío. detergente. - Elija el programa de lavado correcto: la elección depende del - No es necesario aclarar la vajilla y las ollas y sartenes antes de tipo de vajilla, de las ollas y sartenes y del grado de suciedad. introducirlas en el lavavajillas. Cómo cuidar el lavavajillas Después de cada lavado Desplazamiento del aparato Cierre el grifo de suministro de agua y deje la puerta entreabierta Si fuera necesario mover el aparato, intente mantenerlo en para evitar que se formen malos olores y humedad en su interior. posición vertical. Si fuera absolutamente necesario, puede Saque el enchufe tumbarse sobre la parte posterior. Antes de efectuar cualquier operación de limpieza o Juntas mantenimiento. No corra riesgos. Una de las causas de la formación de malos olores en el No utilice productos de limpieza abrasivos ni disolventes lavavajillas es que las partículas de comida quedan atrapadas Para limpiar el exterior y las partes de goma del aparato. Utilice Cuando vaya a ausentarse por vacaciones un paño humedecido con agua tibia y detergente. Recomendamos ejecutar un ciclo de lavado con el lavavajillas Para eliminar las manchas de la superficie interior, utilice un vacío, sacar el enchufe, cerrar el grifo y dejar la puerta paño humedecido en agua con un poco de vinagre o un producto entreabierta. De este modo se evita el deterioro de las juntas de limpieza especial para lavavajillas. y la formación de malos olores. en las juntas. Limpie periódicamente las juntas para evitarlo. Limpieza y mantenimiento especial Conjunto del filtro Limpieza de los brazos aspersores Para obtener el mejor rendimiento y los mejores resultados es Puede ocurrir que las partículas de alimentos se incrusten en los necesario limpiar el filtro. brazos aspersores y que bloqueen los orificios (vea el "Primer plano" El filtro elimina las partículas de comida del agua utilizada en el [Interior], letras C-E). Compruebe los brazos aspersores de forma lavado y permite que recircule durante el programa. Por esta periódica y límpielos siempre que sea necesario. razón, se aconseja quitar las partículas de comida más grandes depositadas en el filtro, después de cada lavado. Para ello, limpie el filtro semicircular y el tapón (A) con agua corriente. Para extraer

el conjunto del filtro, tire del asa del tapón hacia arriba. Todo el conjunto del filtro (compuesto por un filtro semicircular (A) y un

filtro fino (B)) deben limpiarse al menos una vez al mes. Para limpiar el filtro y el filtro de malla fina, utilice un cepillo. A continuación, vuelva a montar las piezas del filtro como se muestra en la figura, coloque todo el conjunto en su Limpiar el filtro del tubo de alimentación del agua emplazamiento en el lavavajillas y presiónelo hacia abajo. Limpie reguladamente el filtro del tubo de alimentación que se encuentra No utilice nunca el lavavajillas sin los filtros. Si se insertan los a la salida del grifo del agua(véase la fig.). Después de cerrar el grifo de filtros de forma incorrecta se reduce el rendimiento del aparato y puede dañarse la vajilla y los utensilios. agua, abra la parte alta del tubo, saque el filtro y límpielo con agua. Coloque el filtro a su puesto, aprete tensamente el tubo de alimentación.

Solución de problemas

En ocasiones, puede que el lavavajillas no funcione Las informaciones erróneas correctamente o no funcione en absoluto. Antes de llamar al El lavavajillas se equipan un sistema de seguridad, con el cual Servicio de asistencia técnica, compruebe si se ha olvidado de se puede examinar el problema del manejo y las averías de presionar uno de los botones o de ejecutar algún paso función. Cuando se aparecen las averías, uno de los LED importante. (lámpara indicadora )del programa del “A” va a brillar rápidamente. Sólo en que el LED del programa de remojar (veáse el formulario del programa )se brillar rápidamente , El lavavajillas no se pone en marcha pueda cancelar el programa según el capítulo de”cambiar el Ha comprobado si: programa durante la marcha ”. Luego, va a examinar y afirmar - está correctamente enchufado el aparato; que en casa hay agua y el grifo ya está abierto. Si la información - hay corriente eléctrica en la casa; todavía se existe, telefonee al servicio de asistencia técnica y - la puerta está correctamente cerrada; explique la información aparecida. - el interruptor ON-OFF está en "ON"; Si cualquiera de los demás LED empieza a brillar rápidamente, - el grifo del agua está abierto. cierre el fuente de alimentación, telefonee al servicio de asisitencia técnica y explique cuál LED está brillando. El lavavajillas no coge agua Ha comprobado si: Si a pesar de todas las comprobaciones anteriores, el lavavajillas no funcione y persiste el problema, póngase en contacto con el - el grifo está abierto y el tubo flexible está conectado correctamente; servicio técnico autorizado y proporcione la siguiente información: - el suministro de agua a la casa debe estar abierto y con presión - la naturaleza del problema; suficiente; - el tubo flexible del agua está torcido o doblado; - el modelo (Mod...) y el número de serie (S/N...), incluidos en la - el filtro del tubo flexible de suministro del agua está obstruido. placa situada en la parte interior de la puerta. La vajilla no esá limpia No recurra a un servicio técnico no autorizado y acepte sólo piezas Ha comprobado si: originales. - el grifo está abierto y el tubo flexible está conectado correctamente; - el suministro de agua a la casa debe estar abierto y con presión suficiente; - el tubo flexible del agua está torcido o doblado; - el filtro del tubo flexible de suministro del agua está obstruido. El lavavajillas no vacía el agua Ha comprobado si: - el tubo de desagüe está torcido o doblado. Acumulación de cal o película blanca en la vajilla Ha comprobado si: - el tapón del contenedor de sal está correctamente cerrado; - la dosis de abrillantador es la correcta.

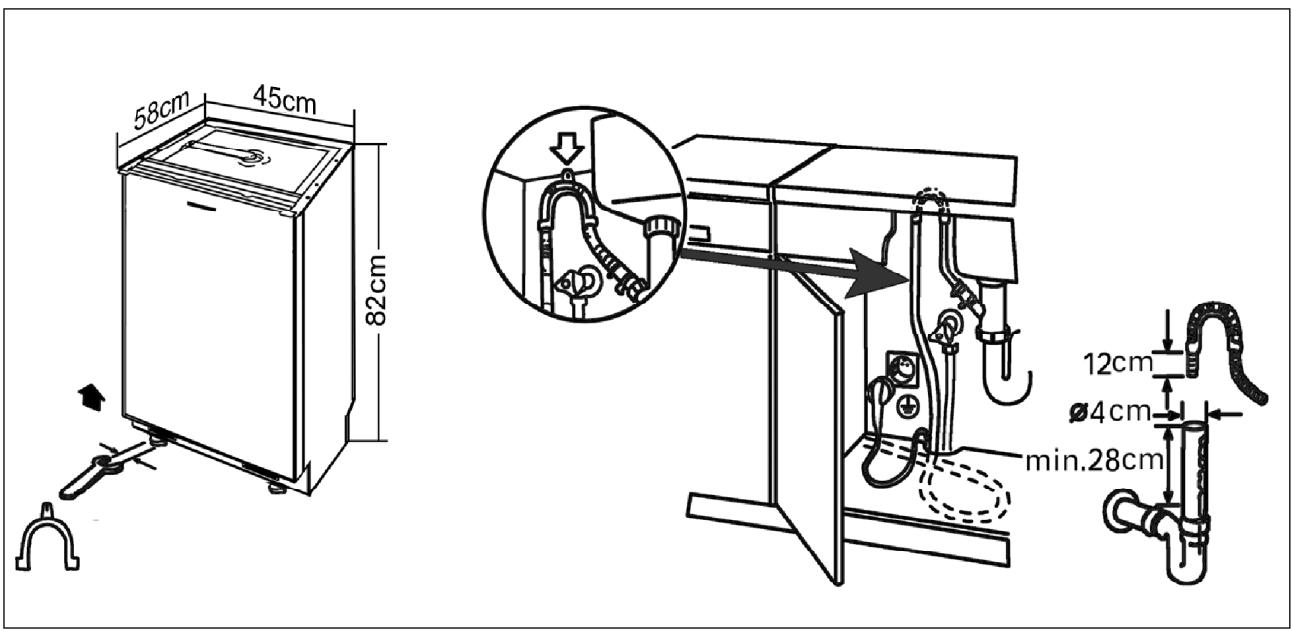

Instalación de la máquina

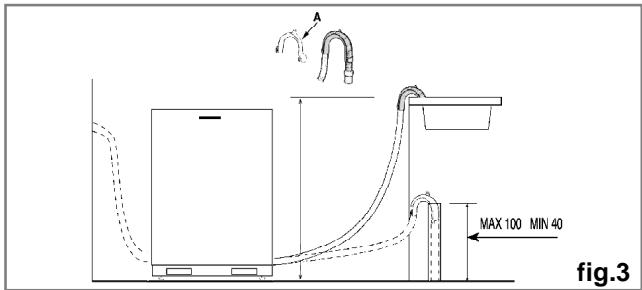

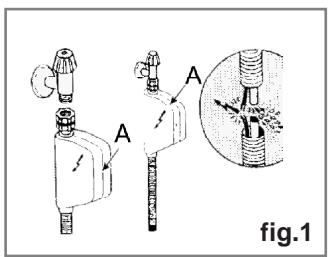

Colocación del aparato del agua como se muestra en la Fig.1. No debe utilizarse ningún Coloque el aparato en la ubicación deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o otro tipo de conexión. El tubo flexible de alimentación no debe cortarse bajo ningún concepto, ya que contiene partes pared adyacentes. El lavavajillas está equipado con toma de eléctricas activas. Si la longitud del tubo flexible no alcanza agua y tubos de desagüe que pueden colocarse a la izquierda o para realizar una conexión correcta, sustitúyala por un tubo a la derecha, según sea necesario, para facilitar la instalación. más largo. Este tubo flexible está disponible a través de Nivelación del aparato minoristas especializados y del Servicio de asistencia técnica. Una vez colocado el lavavajillas, ajuste los pies para nivelarlo (enroscar o desenroscar). En cualquier caso, el aparato no debe estar inclinado más de 2°. Si el aparato está nivelado, el rendimiento mejora. Conexión del agua fría Conecte el tubo flexible de alimentación del agua fría a un conector de rosca de 3/4 (gas) y asegúrese de que está correctamente enroscado (consulte la Fig.2). fig.3 Algunos tipos se equipan de un tubo de “Aquastop ”(veáse fig.1 ), en el tubo de la alimentación del agua, ya ha equipado el extremo de rosca. Conexión del tubo de desagüe Si los tubos del agua son nuevos o si no se han utilizado du- Introduzca el tubo de desagíe en una tubería de desagáe con rante mucho tiempo, deje correr el agua para asegurarse de un diámetro mínimo de 4cm o colóquelo en el fregadero y que el agua está limpia y sin impurezas. Si no se toma esta asegúrese de que no esté torcido o doblado. Utilice el soporte precaucióñn, puede bloquearse la toma de agua y da?ar el especial de plástico que se incluye con el aparato (vea la Fig. aparato. 3). El extremo libre del tubo debe estar a una altura entre 40 y Conexión del agua caliente 100 cm y no debe sumergirse en el agua. El suministro de agua del aparato también puede conectarse a Atención: la tubería del agua caliente de la casa (sistema centralizado, Fije correctamente el soporte especial de plástico del tubo a la sistema de calefacción), siempre que no supere los 60°C. pared para evitar que se mueva y se derrame agua fuera. En este caso, la duración del ciclo de lavado se acorta unos 15 minutos y se reduce ligeramente la eficacia del lavado. Conexión eléctrica La conexión a la tubería del agua caliente se realiza del mismo y el de la placa de datos (situada en la parte interior de la puerta de acero inoxidable del aparato) coinciden y que el Una vez comprobado que el voltaje y la frecuencia de la casa modo que a la del agua fría. sistema eléctrico está adaptado para el máximo voltaje de la placa de datos, introduzca el enchufe en la toma de corriente con una puesta a tierra adecuada (la puesta a tierra del aparato es obligatoria por ley). Si la toma de corriente a la que se conectará el aparato no es la adecuada para el enchufe, cambie el enchufe en lugar de utilizar adaptadores o similares ya que pueden producir fig.1 fig.2 sobrecalentamientos y quemaduras. Cesto inferior Cesto superior Protección contra inundaciones La conexión a la tubería del agua caliente se realiza del mismo Para evitar daños en la casa, el lavavajillas está equipado con modo que a la del agua fría. un sistema que corta el suministro de agua en caso de problemas con el tubo flexible de alimentación del agua o fugas dentro de la unidad. Si por alguna razón se da?a la caja que contiene los componentes eléctricos, saque el enchufe del lavavajillas inmediatamente. Para garantizar el correcto funcionamiento de la protección contra inundaciones, la caja "A" con el tubo flexible de alimentación debe estar conectado al grifo de suministro

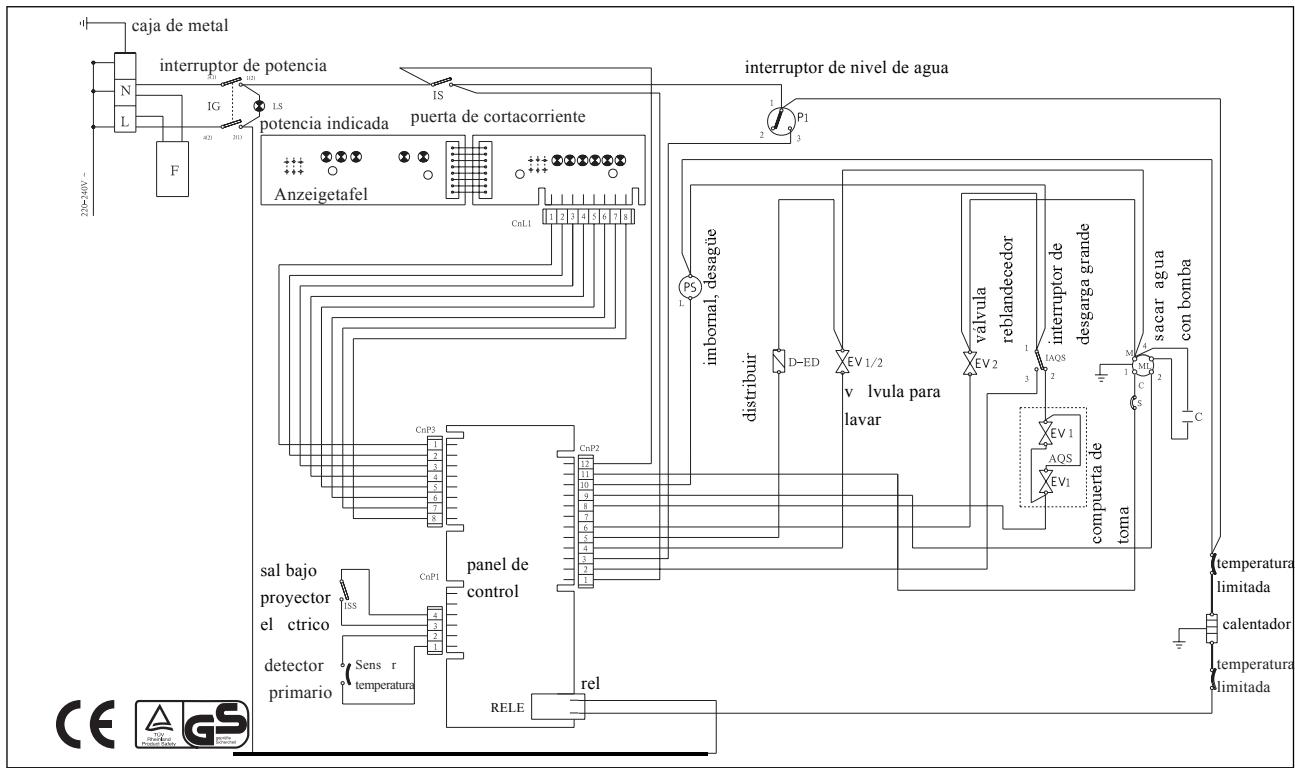

diagrama caja de metal interruptor de potencia interruptor de nivel de agua potencia indicada puerta de cortacorriente Anzeigetafel v lvula para lavar sal bajo panel de proyector control temperatura limitada el ctrico detector primario calentador Sens r temperatura temperatura limitada rel RELE
