Type de produit	Kit d'accrochage pour couverture de sécurité de piscine
Marque	Edenea
Modèle	Kit d'accrochage 11
Poids	5 kg
Modes de fixation	Façade chevillée, à sceller, cavalier
Systèmes d'accrochage	Pushlock, Quicklock, Passesangle
Compatibilité lames	L84 et L69
Distance max entre kits (L84)	1,5 m
Distance max entre kits (L69)	2 m
Fixation façade chevillée	Pour bassins béton, parpaing, épaisseur paroi ≥ 8 mm
Fixation à sceller	Pour bassins en béton
Fixation cavalier	Pour bassins en béton, niveaux d'eau haut
Verrouillage	Avec outil ou double action selon système
Matériau principal	Acier inoxydable A4 (vis, rondelles, piton)
Accessoires fournis	Chevilles M6, vis, rondelles, piton d'amarrage (pour Passesangle)
Régulateur de niveau d'eau	Fortement conseillé (non fourni)
Sécurité	Ne pas marcher sur la couverture, surveillance adulte obligatoire
Recyclage	Emballage et produit en fin de vie à trier selon réglementation locale

FOIRE AUX QUESTIONS - Kit daccrochage 11 Edenea

Comment installer le kit Pushlock en version façade chevillée ?

Pour les bassins en béton ou parpaing avec paroi ≥ 8 mm, fixez le support à l'aide des chevilles M6 et vis fournies. Respectez la distance maximale entre kits (1,5 m pour L84, 2 m pour L69) et positionnez le kit à 50 cm du bord maximum. Utilisez une rondelle creuse blanche ∅ 16 mm.

Quelle est la distance maximale entre deux kits d'accrochage ?

Pour les lames L84, la distance entre kits ne doit pas dépasser 1,5 m. Pour les lames L69, elle peut aller jusqu'à 2 m. Un kit doit toujours être placé à 50 cm maximum du bord du bassin.

Puis-je utiliser le système Quicklock sur les pans coupés ?

Non, le Quicklock n'est pas utilisable sur les pans coupés ni les courbes, sauf en bout d'escalier roman. Pour ces zones, privilégiez le Pushlock ou le Passesangle.

Comment régler la sangle du Passesangle ?

Tendez la sangle jusqu'à ce que le tablier touche le dessous du Passesangle. Placez l'agrafe à côté de la boucle et sertissez les deux épaisseurs de sangle dans l'agrafe. Vérifiez que la sangle est bien tendue.

Que faire si le niveau d'eau du bassin varie ?

Un régulateur de niveau d'eau est fortement conseillé. Pour les versions cavalier et façade chevillée, respectez les limites de variation indiquées sur les schémas de la notice. Une hauteur d'eau inadaptée peut compromettre la sécurité.

Comment verrouiller et déverrouiller le système Pushlock ?

Pour verrouiller, utilisez l'outil fourni ou une double action. Pour déverrouiller, actionnez le bouton à clé (Quicklock) ou le piton (Passesangle). Assurez-vous que le système est bien enclenché avant de quitter le bassin.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais laisser un enfant sans surveillance près de la piscine, même avec la couverture fermée. Ne pas marcher, monter ou sauter sur la couverture. Ranger les outils hors de portée des enfants. En cas d'absence, même momentanée, fermer et verrouiller la couverture.

Comment recycler l'emballage et la notice ?

Jetez les emballages dans les conteneurs de tri appropriés (carton, plastique). La notice en papier doit être recyclée selon les règles en vigueur. Pour le produit en fin de vie, déposez-le dans un point de collecte dédié aux équipements électriques et électroniques.

Puis-je remplacer un Pushlock standard par un modèle réglable ?

Non, le remplacement d'un Pushlock standard par un modèle réglable est considéré non conforme. Utilisez toujours le type de kit prévu pour votre configuration.

Où trouver les numéros d'urgence à proximité de la piscine ?

Affichez près de la piscine les numéros : 18 (pompiers), 15 (SAMU), 112 (urgence européenne) et le centre antipoison local. Ces informations sont rappelées dans la notice.

MODE D'EMPLOI Kit daccrochage 11 Edenea

NOTICE À LIRE ATTENTIVEMENT ET À CONSERVER POUR UNE CONSULTATION ULTÉRIEURE

Lisez ce manuel attentivement afin de comprendre l'intégralité des informations et de garantir une installation, une utilisation et un entretien en toute sécurité. Nous déclinons toute responsabilité en cas de dommages occasionnés par le non-respect des consignes figurant dans le présent manuel.

INFORMATION....p. 4

INSTALLATION......p. 6

INSTALLATION/UTILISATION ......p. 8

Pushlock....p. 8

Quicklock....p. 11

Passesangle ...... p. 14

CONSEILS DE SÉCURITÉ ...... p. 19

RECYCLAGE p. 21

ÉLÉMENTS

• 3 modes de fixation : en façade chevillée/en façade à sceller/en cavalier.
• Les kits d'accrochage sont positionnés sur la largeur du bassin (le nombre et la position varient en fonction de la configuration du bassin).
• Ces systèmes d'accrochage sont actionnés par un outil ou une double action.

KITS D'ACCROCHAGE : PUSHLOCK

ex - pour un bassin 4 x 8 m
kit de sécurité	en sachet ou en colis	5 Kg

LES KITS D'ACCROCHAGE

Le positionnement des kits d'accrochage sur le bassin est indiqué sur un plan, livré avec les lames.

Toutes les modifications du positionnement des kits doivent être conformes aux règles expliquées ci-dessous.

Pour tout autre cas, nous consulter.

RÈGLES DE POSITIONNEMENT L84

Sans escalier

Avec escalier de côté

Avec escalier droit

kit à 50 cm du bord maximum

1 kit centré si < 1 m

1 kit à 50 cm du bord maxi < 1,50 m

2 kits si > 1,50 m

2 kits à 50 cm du bord maximum

• x ne doit jamais etre supérieur à 1.5m
- Les systèmes d'accrochages Quick-lock et passesangle ne sont pas utilisables sur avec les lames 84.
- Remplacer un Push lock standard par un réglable = non conforme.
- Les sangles doivent être réglées au plus juste pour limiter au maximum l'espace entre le mur et les lames.

RÈGLES DE POSITIONNEMENT L69

Sans escalier

Avec escalier de côté

Avec escalier droit

Avec escalier roman

kit à 50 cm du bord maximum

1 kit centré si < 1 m

1 kit à 50 cm du bord maxi < 2 m

2 kits si > 2 m

2 kits à 50 cm du bord maximum

kit en bout d'escalier roman

• x ne doit jamais etre supérieur à 2m
- Le système d'accrochage Quick-lock, n'est pas utilisables sur les pans coupés et les courbes, sauf en bout d'escalier roman.
- Remplacer un Push lock standard par un réglable = non conforme.
- Les sangles doivent être réglées au plus juste pour limiter au maximum l'espace entre le mur et les lames.

INSTALLATION PUSHLOCK

Un régulateur de niveau d'eau est fortement conseillé

VERSION À SCELLER

Pour les bassins en béton

VERSION CAVALIER ( ET NIVEAU D'EAU HAUT )

Pour les bassins en béton

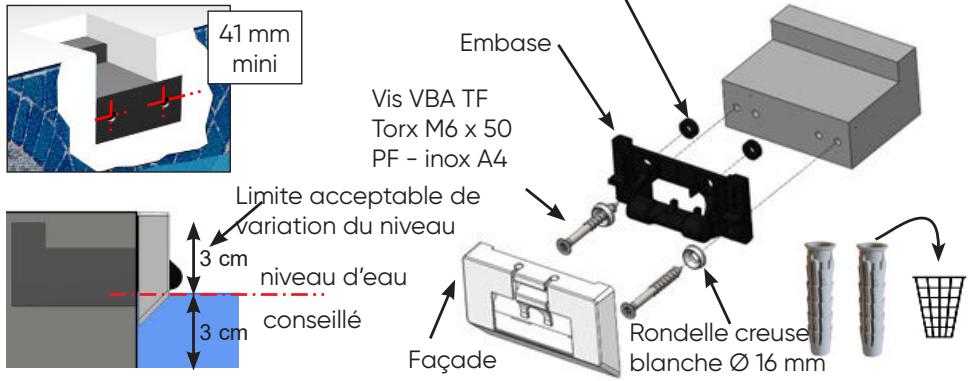

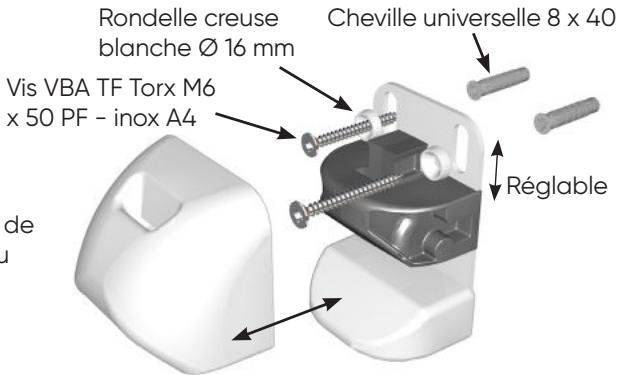

VERSION FAÇADE CHEVILLÉ

Pour les bassins en béton et parpaing, ainsi que les bassins ayant une épaisseur de paroi supérieure ou égale à 8 mm

Rondelle creuse blanche ∅ 16 mm

Vis VBA TF Torx M6 x 50 PF - inox A4

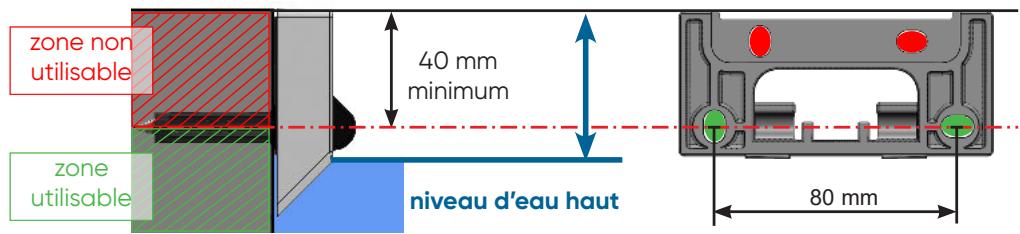

Position du push-lock en fonction du niveau d'eau souhaité

ne pas utiliser

peut être utiliser

à utiliser

VERROUILLAGE ET DÉVERROUILLAGE PUSHLOCK

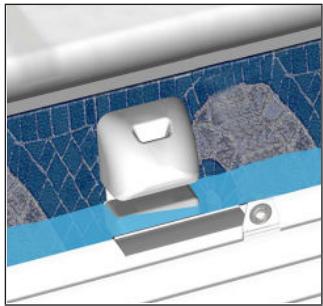

VERROUILLAGE

Un régulateur de niveau d'eau est fortement conseillé

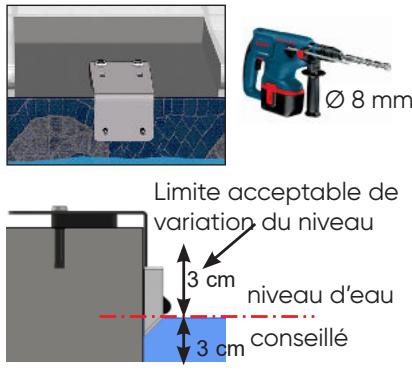

VERSION À SCELLER

Pour les bassins en béton

Limite acceptable de variation du niveau

niveau d'eau conseillé

Pour les bassins en béton

Rondelle creuse blanche ∅ 16 mm

Support cavalier、

Rondelle inox A4 M6

Écrou inox A4 M6、

Limite acceptable de variation du niveau

niveau d'eau conseillé

Cheville M6 8x40

VERSION FAÇADE CHEVILLÉE

Pour les bassins en béton et parpaing, ainsi que les bassins ayant une épaisseur de paroi supérieure ou égale à 8 mm

VERROUILLAGE ET DÉVERROUILLAGE QUICKLOCK

VERROUILLAGE

• Verrouiller à l'aide de l'outil.

• Vérifier que le système est enclenché.

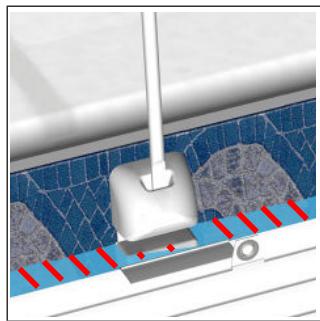

DÉVERROUILLAGE

• Déverrouiller à l'aide de l'outil.

• Le tablier ne doit pas sortir du Quicklock avant d'avoir actionné le bouton à clé. (risque de réenclenchement).

INSTALLATION PASSESANGLE

Un régulateur de niveau d'eau est fortement conseillé

VERSION À SCELLER

Pour les bassins en béton

VERSION CAVALIER

Pour les bassins en béton

VERSION FAÇADE CHEVILLÉ

Pour les bassins en béton et parpaing, ainsi que les bassins ayant une épaisseur de paroi supérieure ou égale à 8 mm

VERROUILLAGE ET DÉVERROUILLAGE PASSESANGLE

VERROUILLAGE

• Passer la sangle entre le mur et la tige du Passesangle.

• Verrouiller le piton.
• La sangle doit être tendue et le tablier doit toucher le dessous du passesangle.

DÉVERROUILLAGE

• Déverrouiller le piton.

• Passer la sangle dessous le Passesangle et la mettre sur le tablier.

PITON D'AMARRAGE

PITON POUR PLAGE BÉTON

• ∅ 20 mm
  • Profondeur : 5 cm

- La tête du piton doit dépasser de la surface de la plage.

Ne pas rentrer de force le piton dans un perçage de diamètre inférieur à celui-ci.

PITON POUR PLAGE BOIS

• ∅ 20 mm
• Profondeur : 4,5 cm

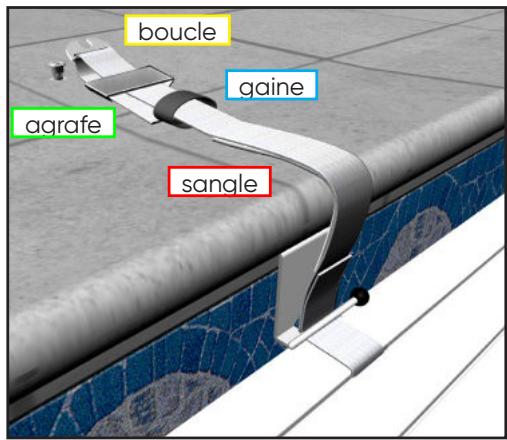

FIXATION DE LA SANGLE DU PASSESANGLE SUR LE PITON D'AMARRAGE

1

Tendre la sangle le tablier doit toucher le dessous du Passesangle

2

Mettre l'agrafe en position à côté de la boucle et sertir les 2 épaisseurs de la sangle passent dans l'agrafe

Vous nous avez accordé votre confiance en sélectionnant un couverture de sécurité DEL et nous vous en remercions.

Nous vous conseillons de lire attentivement les recommandations ci-dessous.

AVERTISSEMENT

La piscine peut constituer un danger grave pour vos enfants. Une noyade est très vite arrivée.

Des enfants à proximité d'une piscine réclament votre constante vigilance et votre surveillance active, même s'ils savent nager.

Apprenez les gestes qui sauvent

La présence physique d'un adulte responsable est indispensable lorsque le bassin est ouvert.

Mémorisez et affichez près de la piscine les numéros des premiers secours.

18 (en France) ou 112

POMPIER

15

SAMU

(écrire le numéro correspondant à votre région)

CENTRE ANTIPOISON

CONSEILS DE SÉCURITÉ

• Cette couverture ne se substitue pas au bon sens ni à la responsabilité individuelle. il n'a pas pour but non plus de se substituer à la vigilance des parents et/ou des adultes responsables, qui demeure le facteur essentiel pour la protection des jeunes enfants.
• AVERTISSEMENT : la sécurité n'est assurée qu'avec une couverture fermée, verrouillée et correctement installée conformément aux instructions du fabricant.
• La couverture doit être systématiquement installée en cas d'absence même momentanée du domicile.
• Contrôler l'absence de baigneurs ou de corps étrangers dans le bassin avant et pendant la manoeuvre.
• Ranger les dispositifs et/ou outils nécessaires pour actionner les couvertures hors de portée des enfants.
• La mise en oeuvre du mécanisme ne doit être entreprise que par un adulte responsable.
• Hormis pour les fonds mobiles, les terrasses mobiles et les éléments d'habillage prévus à cet effet (caillebotis par exemple), interdire de monter, marcher ou de sauter sur une couverture de sécurité.
• Prendre toutes les mesures afin d'empêcher l'accès du bassin aux jeunes enfants et ce, jusqu'à la réparation du couverture ou lors d'un constat de dysfonctionnement empêchant la fermeture et la sécurisation du bassin ou en cas d'indisponibilité temporaire de l'équipement ou du bassin.
• Respecter les hauteurs d'eau définies par le fabricant.

Un enfant se noie en moins de 3 minutes, aucun type de protection ne remplacera jamais la surveillance et la vigilance d'un adulte responsable.

EMBALLAGE

Procédez à la mise au rebut des emballages dans les règles et prescriptions en vigueur.

FIN DE VIE

• Ne jetez pas vos appareils mis au rebut ni les piles usagées avec les déchets ménagers non triés.
• Vous avez la responsabilité de remettre tous vos déchets et notamment ceux d'équipements électriques et électroniques en les déposant à un point de collecte dédié pour le recyclage et la revalorisation.
• Certains produits contiennent potentiellement des substances dangereuses pour l'environnement celles-ci seront éliminées ou neutralisées.
• Informez-vous des systèmes de reprise et de collecte existants. www.quefairedemesdechets.fr

Procédez à la mise au rebut de la notice dans les règles et prescriptions en vigueur.
