OBSERVER SR - Montre de sport SUUNTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre de plongée et d'activités extérieures
Caractéristiques techniques principales	Altimètre, baromètre, compas, GPS intégré, étanchéité jusqu'à 100 mètres
Alimentation électrique	Batterie lithium, autonomie jusqu'à 12 mois en mode montre
Dimensions approximatives	Diamètre : 46 mm, Épaisseur : 15 mm
Poids	80 g
Compatibilités	Compatible avec Suunto Movescount pour le suivi des activités
Type de batterie	Batterie lithium CR2450
Tension	3 V
Fonctions principales	Suivi de l'altitude, prévisions météorologiques, enregistrement des parcours, chronomètre
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Suunto
Sécurité	Ne pas utiliser à des profondeurs supérieures à 100 mètres, vérifier l'étanchéité régulièrement
Informations générales	Garantie de 2 ans, idéal pour les activités de plein air et la plongée

FOIRE AUX QUESTIONS - OBSERVER SR SUUNTO

Comment calibrer la boussole de la SUUNTO OBSERVER SR ?

Pour calibrer la boussole, placez-vous sur une surface plane, éloignez-vous des objets métalliques et tournez lentement à 360 degrés jusqu'à ce que l'aiguille se stabilise.

Que faire si l'altimètre ne fonctionne pas correctement ?

Assurez-vous que l'altimètre est correctement calibré. Pour ce faire, réglez l'altimètre à une altitude connue avant de commencer votre activité.

Comment changer la pile de la SUUNTO OBSERVER SR ?

Pour changer la pile, retirez le couvercle de la batterie avec un tournevis approprié, remplacez la pile par une nouvelle, puis refermez soigneusement le couvercle.

La montre ne s'allume pas, que faire ?

Vérifiez si la pile est vide. Si c'est le cas, remplacez-la. Si la montre ne s'allume toujours pas, contactez le service client.

Comment régler l'heure sur la SUUNTO OBSERVER SR ?

Pour régler l'heure, appuyez sur le bouton de mode jusqu'à ce que vous accédiez au réglage de l'heure, puis utilisez les boutons pour ajuster les heures et les minutes.

Est-ce que la SUUNTO OBSERVER SR est étanche ?

Oui, la SUUNTO OBSERVER SR est conçue pour être étanche jusqu'à 100 mètres, mais évitez les activités sous-marines prolongées.

Comment nettoyer la SUUNTO OBSERVER SR ?

Utilisez un chiffon doux et humide pour nettoyer le boîtier et le bracelet. Évitez les produits chimiques agressifs qui pourraient endommager la montre.

Quel type de garantie est offert avec la SUUNTO OBSERVER SR ?

La SUUNTO OBSERVER SR est généralement accompagnée d'une garantie de 2 ans contre les défauts de fabrication. Veuillez vérifier la politique de garantie auprès de votre revendeur.

Comment sauvegarder les données de la SUUNTO OBSERVER SR ?

Vous pouvez sauvegarder vos données en les synchronisant avec l'application Suunto ou en les transférant sur votre ordinateur via un câble USB.

Que faire si l'écran de la montre est fissuré ?

Si l'écran est fissuré, il est recommandé de contacter un centre de service agréé pour une réparation ou un remplacement.

MODE D'EMPLOI OBSERVER SR SUUNTO

Centre d'appels pour l'Europe

Tél. [phone]

Site Web Suunto

Tél. [phone]

www.suunto.com

Chapitre 1 introduction

1.1 Informations générales 5 1.2 Entretien 5

1.2.1 Entretien de Suunto Observer 5

1.3 Étanchéité 6 1.4 Remplacement de la pile 6 1.5 Ajustage du bracelet (modèles St et Tt) 8 1.6 Fonctions principales (Modes) 9 1.7 Rétro-éclairage 9 1.8 Fonctions des boutons 9 1.9 Affichage à cristaux liquides 11 1.10 Mesures et unités 11

1.10.1 Pour sélectionner ou contrôler les unités de mesure 12 1.11 Étalonnage du capteur de pression 12

Chapitre 2 mode MONTRE [TIME] 13

2.1 Réglage de l'heure et du calendrier 13 2.2 Sous-mode chronomètre 14

2.2.1 Utilisation du chronomètre 15 2.2.2 Visualisation de la mémoire du chronomètre 16

2.3 Sous-mode alarme quotidienne 17 2.3.1 Paramétrage de l'alarme ou des alarmes quotidiennes 18

Chapitre 3 mode altimètre 18

3.1 Utilisation en altimètre ou en baromètre 19 3.2 Paramétrage de l'altimètre 20 3.3 Sous-mode journal 22

3.3.1 Démarrer et arrêter l'enregistrement dans un journal 22 3.3.2 Affichage en mode Journal 22

3.4 Cumul rapide 24 3.5 Sous-mode historique des journaux 24

3.5.1 Effacement de l'historique des journaux 26 3.6 Effet de la température de l'air sur la mesure de l'altitude 26

Chapitre 4 mode barométrique 29

4.1 Paramétrage de la pression au niveau de la mer 30 4.2 Sous-mode mémoire de quatre jours 31 4.3 Indicateur de la tendance barométrique 32

Chapitre 5 mode boussole 32

5.1 Sous-mode «conservateur d'azimuth» 33 5.2 Sous-mode de réglage de la déclinaison 34

5.2.1 Paramétrage de la déclinaison locale 35 5.3 Étalonnage de la boussole 35

Chapitre 11 comment se débarrasser de votre instrument..... 42

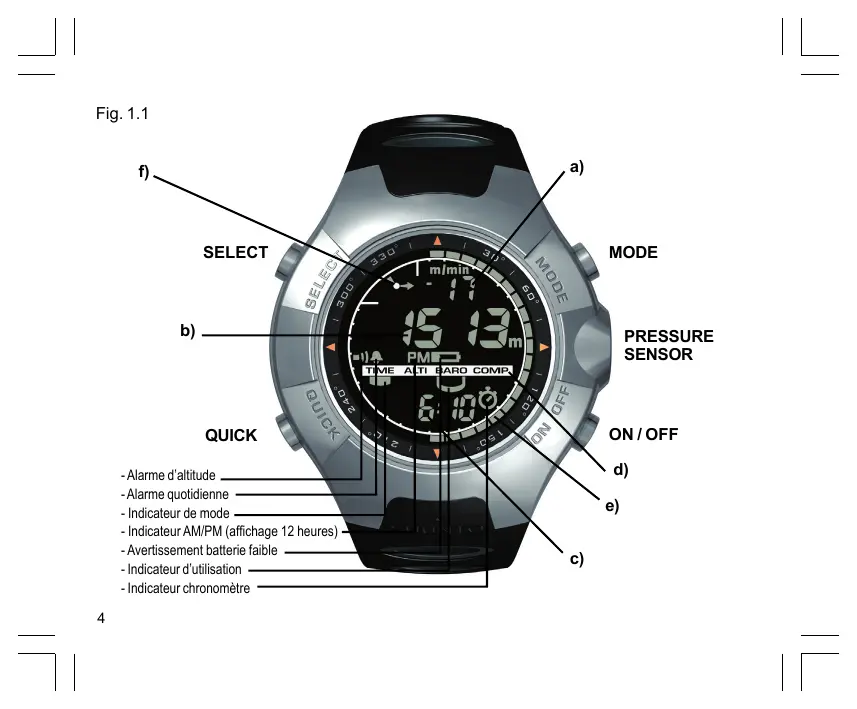

Fig. 1.1

1.1 Informations générales

L'ordinateur de plein air Observer est un instrument électronique fiable de haute précision destiné à une utilisation pour les loisirs. Les amateurs d'activités de plein air telles que le ski, le kayak, l'alpinisme, la randonnée pédestre et le vélo peuvent compter sur la précision de l'Observer.

NOTA: Ne pas utiliser cet appareil pour réaliser les mesures nécessitant une précision professionnelle ou industrielle, ou celles nécessaires à la pratique du saut en chute libre, du deltaplane, du parapente, du gyrocoptère, du planeur, de l'U.L.M etc.

L'Observer est disponible en trois finitions au besoin :

Observer Sr avec boîtier en inox et bracelet en élastomère, Observer St avec boîtier en inox et bracelet en inox / élastomère et Observer Tt avec boîtier en titane et bracelet en titane / élastomère. Les caractéristiques et le fonctionnement sont les mêmes pour toutes les versions.

1.2.1 Entretien de suunto observer

N'effectuez que les opérations décrites dans ce guide. Ne tentez jamais de démonter ou de réparer votre Suunto Observer. Protegez-la des chocs, des chaleurs excessives et des expositions prolongées aux rayons du soleil. Evitez de frotter cette Suunto Observer contre des surfaces rugueuses pour ne pas rayer sa surface. Lorsqu'elle n'est pas utilisée, rangez votre Suunto Observer dans un endroit propre et sec, à température ambiante.

Pour nettoyer votre Suunto Observer, essuyez-la avec un tissu légèrement imbibé d'eau tiède. Pour éliminer les taches et marques persistantes, appliquez un savon doux sur la zone concernée. Évitez d'exposer votre Suunto Observer à des produits chimiques forts tels que l'essence, les solvants de nettoyage, l'acétone, l'alcool, les insecticides, les adhésifs et les peintures, qui risquent de détériorer les joints, le corps et l'aspect de l'appareil. Veillez à ce que la zone autour

du capteur soit propre et exempt de sable et autres impuretés. N'insérez jamais d'objets dans l'orifice du capteur.

1.3 Étanchéité

L'étanchéité de votre Suunto Observer a été testée conformément à la norme ISO 2281 (Organisation internationale de normalisation, www.iso.ch). En plus d'être étanche, votre Suunto Observer a subi des tests de submersion pour une profondeur de 100 metres (330 pieds). Toutefois, ce test a été réalisé en simulant une submersion avec de l'eau, mais ne garantit pas une profondeur de plongée.

Autrement dit, vous ne pouvez pas plonger avec votre Suunto Observer à une profondeur de 100m (330 pieds). La pluie, la nage et toute autre exposition normale à l'eau n'auront pas d'incidence sur son fonctionnement. Toutefois, n'appuyez jamais sur les boutons lorsque vous êtes dans l'eau.

REMARQUE : les ordinateurs de poignet Suunto Observer ne sont pas conçus pour la plongée.

1.4 Remplacement de la PILE

L'appareil est alimenté par une pile au lithium de 3 volts du type CR 2032, d'une durée de vie maximale d'environ 12 mois.

Lorsque la capacité de la pile n'est plus que 5 à 15 pour cent de sa capacité initiale, l'indication « pile faible » est activée. Nous recommandons le remplacement de la pile à ce moment-là. Toutefois, l'indication « pile faible » peut être activée par le froid extrême, même si la pile est encore en bon état de fonctionnement. Si l'indication « pile faible » s'active par une température de plus de 10°C (50°F), il convient de remplacer la pile.

REMARQUE : Une utilisation intensive du rétroéclairage, de l'altimètre et de la boussole diminue sensiblement la durée de vie de la pile.

Vous pouvez changer les piles vous-même, tant que vous la faites correctement, desorte à éviter tout entérrement d'eau dans le logement de la pile ou le corps de l'ordinateur de poignet.

Utilisez toujours des kits de remplacement de pile prévus à cet effet (ceux-ci comprennent une nouvelle pile, un couvercle de pile et un joint). Vous trouverez ces kits de remplacement chez les revendeurs Suunto officiels.

REMARQUE : Lorsque vous remplacez la pile, remplacez également le couvercle de pile et le joint. N'utilisez jamais les anciennes pièces.

REMARQUE: Le changement de pile se fait à votre propre initiative. Suunto recommande toutefois de faire changer les piles auprès des services Suunto officiels.

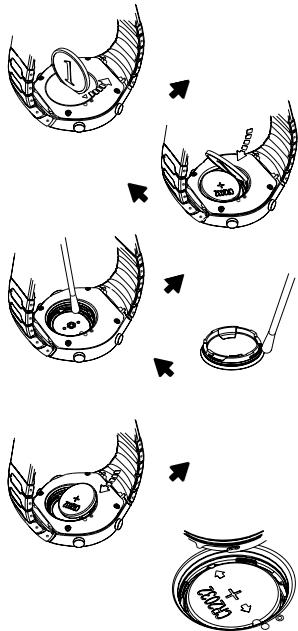

Pour remplacer la pile :

1. Insérez une pièce de monnaie dans l'encoche située sur le couvercle du logement de pile au dos de votre Suunto Observer.
2. Tournez la pièce dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle soit alignée avec le repère de position ouverte.
3. Retirez le couvercle du logement de pile et le joint ; jetez-les. Vérifiez que les surfaces sont propres et sèches.
4. Retirez soigneusement l'ancienne pile.
5. Placez la nouvelle pile dans son logement sous les clips de contact, en orientant la borne + vers le haut.
6. Remettez le joint en position, replacez le couvercle du logement de pile, et à l'aide de la pièce de monnaie, tournez le couvercle dans le sens des

aiguilles d'une montre, jusqu'à ce qu'il soit aligné avec le repère de position fermée. N'appuyez pas sur le couvercle du logement de pile lorsque vous le tournez avec la pièce de monnaie.

REMARQUE: Pour conserver les propriétés d'étanchéité de Suunto Observer, soyez extrêmement prudent lors du remplacement de la pile. Un remplacement de pile négligé annulera la garantie.

ATTENTION: Cet instrument Suunto possède une pile au lithium. Pour éliminer tout risque d'incendie ou de brûlure, évitez de démonter, d'écraser, de percer ou de court-circuiter la pile, ou de la jeter dans un feu ou de l'eau. N'utilisez que des piles neuves recommandées par le fabricant. Recyclez ou éliminez les piles selon les règlementations en vigueur.

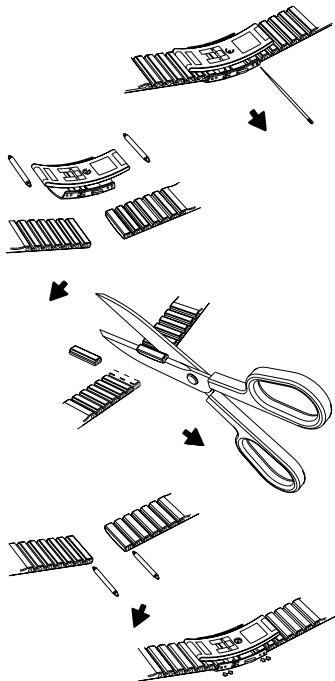

1.5 Ajustage du bracelet (modeles ST et TT)

Il convient d'ajuster le bracelet en métal/élastomère des modèles St et Tt pour l'adapter à l'utilisateur. Procéder comme suit :

1. Retirer le fermoir en appuyant sur les axes à ressort à l'aide d'une épingle, d'un trombone ou d'un autre objet pointu.
2. Retirer les deux axes à ressort de leurs logements.
3. Raccourcir le bracelet en le coupant le long des rainures situées sur la surface intérieure, à l'aide de ci

seaux, par exemple. En cas de doute sur la longueur exacte, couper les tronçons les uns après les autres et essayer la longueur après chaque coupe. Couper tour à tour des deux côtés du bracelet de façon à conserver l'égalité de leur longueur. ATTENTION! Ne pas raccourcir excessivement le bracelet.

1. Remettre les axes à ressort dans les derniers logements du bracelet.
2. Remettre le fermoir en insérant les axes à ressort dans les trous pratiqués dans celui-ci. Les deux côtés du fermoir disposent de trous permettant deux positionnements, et donc un réglage plus fin de la longueur du bracelet. Veiller à ce que les axes à ressort soient bien droits dans le fermoir.

1.6 Fonctions principales (MODES)

L'Observer a quatre modes principaux : MONTRE, ALTIMÉTRE, BAROMÉTRE et BOUSSOLE.

Chacun de ces modes contient des sous-modes qui augmentent l'intérêt de l'appareil pendant les activités de plein air. Nous aborderons en détail toutes les caractéristiques et les sous-modes dans ce guide.

1.7 Rétro-éclairage

L'Observer dispose d'un rétro-éclairage. Pour activer celui-ci, appuyer sur le bouton [MODE] et le maintenir appuyé pendant 2 secondes. L'éclairage restera allumé pendant environ 10 secondes. Si aucune autre touche n'est activée, le rétro-éclairage s'est éteint automatiquement 10 secondes après le dernier appui.

1.8 Fonctions des boutons

L'observateur est doté de quatre boutons de commande, illustrés en Fig. 1.1: MODE, ON OFF, QUICK et SELECT.

Le bouton mode

Situé en haut à droite, ce bouton permet de commander les fonctions suivantes :

• Un appui bref permet de passer d'un mode à l'autre (MONTRE, ALTIMÉTRE, BAROMÉTRE, BOUSSOLE).
• Lorsqu'on se trouve dans un sous-mode, un appui bref permet de retourner au mode principal.
• Pendant le paramétrage, un appui bref sert à valider toutes les modifications et à quitter la fonction.
• Un appui long de 2 secondes sert à activer le rétro-éclairage.

Le bouton on OFF

Situé en bas à droite, ce bouton permet de commander les fonctions suivantes :

• En mode MONTRE, il est possible de faire défilier l'affichage de la zone inférieure en affichaient la date, les secondes ou l'heure du deuxième fuseau horsaire.
• Pendant le paramétrage, un appui bref permet d'augmenter la valeur sélectionnée.
• En fonction chronomètre, un appui bref sert de commande marche/arrêt.
• En mode ALTIMÉTRE, deux appuis brefs ont pour résultat de démarrer et d'arrêter le journal.
• En mode BOUSSOLE, deux appuis brefs permettent de passer du mode BOUSSOLE normal au mode conservateur d'azimut et vice versa.

Le bouton QUICK

Situé en bas à gauche, ce bouton permet de commander les fonctions suivantes :

• Pendant le paramétrage, un appui bref permet de diminuer la valeur sélectionnée.
• En modes MONTRE, ALTIMÉTRE et BAROMÉTRE, un appui bref sert à afficher rapidement les informations cumulées de l'enregistrement du journal en cours. Cf. Chapitre 3, Cumul rapide, pour de plus amples informations.
• En fonction chronomètre, ce bouton permet de mesurer les temps par tour (intervalles de temps) et d'effectuer la remise à zéro.
• En mode BOUSSOLE, un appui bref bloque l'azimut.

Le bouton SELECT

Situé en haut à gauche, ce bouton permet de commander les fonctions suivantes :

• Lorsqu'on se trouve dans un mode principal, un appui bref permet d'entrer dans les sous-modes de la fonction particulière ou de revenir au mode principal.
• Un appui long de 2 secondes permet d'entrer dans les paramétrages de l'appareil afin de les modifier.
• Pendant le paramétrage, un appui bref permet de se déplacer entre les unités et les valeurs modifiables.

1.9 Affichage à cristaux liquides

Pour être aussi lisible et convivial que possible, l'affichage est divisé en zones, selon Fig. 1.1.

a) La zone supérieure affiche des chiffres ou du texte, selon le mode ou le sous-mode en cours. b) La zone moyenne affiche des chiffres de grande taille et/ou l'unité de mesure d'une fonction. c) La zone inférieure affiche des chiffres et/ou du texte. d) La barre d'affichage des modes contient les modes de fonctionnement principaux de l'appareil. L'indicateur oblong se place directement sous le mode en cours. La demi-lune positionnée sous la barre des modes permet de savoir si l'Observer est utilisé comme baromètre (station météorologique) ou comme altimètre. e) La périphérique de l'affichage à cristaux liquides permet de suivre les mesures selon le mode sélectionné. f) En haut à gauche, un indicateur de tendance barométrique en forme de flèche renseigne rapidement sur les conditions météorologiques.

1.10 Mesures et unités

L'Observer vous propose deux unités de mesure : métriques et anglo-saxonnes, selon le besoin individuel.

Unités de mesure métriques

m/min °C Pa (mbar)

Unités de mesure anglo-saxonnes

ft (pieds) ft/min °F (Hg en pouces)

1.10.1 Pour sélectionner ou contrôler les unités de mesure :

Si le mode affiché n'est pas le mode MONTRE (TIME), appuyer sur le bouton [MODE] de manière à amener l'indicateur sous TIME.

1. Appuyer simultanément sur les boutons [Mode] et [Select] pendant 3 secondes pour entrer dans le mode de paramétrage. La zone supérieure affiche « SET » pendant un instant, puis passe à « UNI ». NOTA: l'appareil sort automatiquement du mode de paramétrage s'il est inactif pendant plus d'une minute.
2. Appuyer sur le bouton [Select] pendant 2 secondes pour afficher le premier paramétrage. La première unité clignote.

AVERTISSEMENT: Un appui bref sur le bouton [SELECT] en mode de paramétrage « UNI » permet de passer à l'étalonnage du capteur de pression. Se reporter au chapitre suivant pour de plus amples informations.

1. Appuyer sur le bouton [Select] pour modifier l'unité clignotante. Les unités sont modifiables selon l'ordre suivant: m/ft, m/min / ft/min, hPa/inHg, °C/°F.
2. Appuyer sur le bouton [ON OFF] ou [QUICK] pour passer des unités métriques aux unités anglo-saxonnes et vice versa.
3. Pour quitter le paramétrage, appuyer sur le bouton [MODE].
4. Pour quitter le paramétrage, appuyer encore une fois sur le bouton [MODE].

1.11 Étalonnage du capteur de pression

AVERTISSEMENT : Cet étalonnage est réalisé en usine. Ne pas entrer dans ce mode.

Si l'on entre dans ce mode par inadvertance, il faut le quitter immédiatement en appuyant sur le bouton [Mode] ou [Select] afin de revenir au mode de paramétrage « UNI ». Normalement, il n'est pas besoin de modifier cet étalonnage.

Toutefois, si l'étalonnage est modifié, il est possible de revenir au réglage d'usine. Procédez comme suit : en mode d'étalonnage, faire défiler la valeur de la pression barométrique dans les deux sens jusqu'à l'affichage du texte « DEF » qui correspond au réglage d'usine. Puis quitter en appuyant sur [MODE].

Chapitre 2 mode MONTRE [TIME]

Ce mode contient trois sous-modes : heures, chronomètre et alarmes.

Nota: ces fonctions sont accessibles en mode MONTRE, i.e. lorsque l'indicateur de mode est sous TIME.

En mode MONTRE, les zones affichent les informations suivantes, selon la fig. 2.1:

a) Jour de la semaine; b) Heure courante; c) Date : jj. mm en affichage 24 heures ou mm. ij en affichage 12 heures; secondes ou l'heure d'un autre fuseau horaire selon le choix réelise en dernier (modification avec le bouton [ON OFF]); d) Indicateur a. m./p. m. en affichage 12 heures; e) Représentation graphique des secondes : un nouveau segment s'allume toutes les deux secondes, de manière à réaliser le tour complet en 60 secondes.

2.1 Réglage de l'heure et du calendrier

1. En mode MONTRE principal, maintainir le bouton [Select] appuyé pendant deux secondes afin de commencer le paramétrage. Les secondes se mettent à clignoter dans la zone inférieure.
2. Appuyer sur le bouton [SELECT] pour passer au champ à modifier. L'ordre des champs est : secondes, minutes, heures, 12h/24h, année, mois, jour, l'heure d'un autre fu

séquence horaire et les minutes de ce fuseau horaire. La valeur du champ clignotant est modifiable.

1. Appuyer sur le bouton [ON OFF] pour augmenter la valeur ou sur le bouton [QUICK] pour la diminuer. Dans le champ des secondes, le bouton [QUICK] remet les secondes à zéro.
2. Appuyer sur le bouton [Mode] pour valider les modifications et quitter le paramétrage.

Nota: si l'affichage en 12 heures est sélectionné, l'indication AM ou PM apparait sous l'heure dans la zone moyenne et la date est exprimée en format mois/jour.

Après la définition de l'année, du mois et de la date, l'Observer affiche le jour de la semaine dans la zone supérieure.

L'appareil sort automatiquement du paramétrage s'il reste inactif pendant plus d'une minute.

L'heure de l'autre fuseau horsaire reste la même, même lorsqu'on règle l'heure du mode MONTRE principal. Par exemple, si cette autre heure correspond à l'heure de son domicile, celle-ci sera toujours affichée en sous-mode, y compris lorsqu'on se rend dans un autre fuseau horsaire et que l'on effectue une remise à l'heure en mode principal.

La fonction de l'heure d'un autre fuseau horsaire est entièrement indépendante de l'heure courante et n'a pas d'incidence sur les fonctionnalités des alarmes et de la mémoire. Celles-ci dépendant de l'heure locale courante en mode MONTRE principal.

2.2 Sous-mode chronométrage

En mode MONTRE [TIME], appuyer une fois sur le bouton [SELECT] pour entrer dans ce sous-mode.

Le sous-mode chronomètre a les fonctions suivantes :

• Enregistrement jusqu'à 99 temps intermédiaires et par tour (intervalles de temps),
• Un temps total par événement chronométré d'une durée maximale de 24:00:00. Lorsque cette durée est dépassée, l'Observer active une alarme sonore pour indiquer que le chronométrage est arrêté.

En mode chronomètre, les champs affichent les informations suivantes, selon Fig. 2.2:

a) Secondes et dixièmes de seconde ; b) Heures et minutes ; c) Icône « chronomètre » ; d) Heure courante.

En mode chronomètre :

1. Appuyer sur le bouton [ON OFF] pour démarrer le chronomètre.
2. Appuyer sur le bouton [QUICK] pour enregistrer le temps par tour (intervalles de temps) et le temps intermédiaire dans la mémoire.

Le temps par tour et le temps intermédiaire sont affichés comme suit :

La zone supérieure contient le temps du dernier tour. Le numéro de ce tour est indiqué dans la zone inférieure "L #" (# = numéro de tour). Le temps par tour est affiché pendant cinq secondes avant l'affichage du temps intermédiaire mesure.

Le temps intermédiaire est indiqué par l'abréviation "SPL" dans la zone inférieure ; il est affiché pendant cinq secondes avant le return au temps total.

NOTA: il est possible d'appuyer sur le bouton [QUICK] en continu pendant cette activité afin d'enregistrer et d'afficher de nouveaux temps par tour et temps intermédiaires, cela jusqu'à 99 fois.

1. Appuyer sur le bouton [ON OFF] pour arrêter le chronomètre.
2. Appuyer sur le bouton [QUICK] pour remettre le chronomètre à zéro après son arrêt.

NOTA: on ne peut commencer le chronométrage d'un autre événement sans remettre à zéro le chronomètre.

NOTA: le démarrage du chronométrage d'un autre événement efface les données du chronométrage précédent de la mémoire.

NOTA: pendant le chronométrage, le chronomètre demeure actif lorsqu'on passe à un autre mode ou sous-mode. L'icône chronomètre est affichée dans la zone inférieure pour indiquer que la fonction du chronomètre est active.

2.2.2 Visualisation de la mémoire du chronomètre

En mode Chronomètre, maintenir le bouton [Select] appuyé pendant 2 secondes. Ce sous-mode contient trois écrans principaux. Utiliser le bouton [ON OFF] pour avancer dans les différents écrans et le bouton [QUICK] pour revenir en arrière.

Le premier écran (Fig. 2.3) contient :

a) L'année de l'événement chronométré ; b) L'heure de début de l'enregistrement de l'événement ; c) La date de l'événement chronométré ; d) L'icône « chronomètre » ; e) Le texte « MEM » qui indique qu'il s'agit d'une vue de la mémoire.

Appuyer sur [ON OFF] pour passer à l'écran suivant.

Le second écran (Fig. 2.4) contient :

a) Le nombre total de tours stockés dans la zone moyenne ; b) Les textes « MEM » et « LAP » et l'icône « chronomètre » dans la zone inférieure.

Appuyer sur le bouton [ON OFF] pour passer à l'écran suivant. Dans ce mode, il est possible de visualiser les temps par tour (intervalles entre deux temps intermédiaires) et temps intermédiaires individuels, qui s'affichent chacun sur un écran séparé. Il est possible de visualiser les ensembles individuels de temps par tour et intermédiaires en utilisant le bouton [ON OFF] pour avancer dans les différents écrans et le bouton [QUICK] pour revenir en arrière. Les écrans sont disposés par ordre chronologique, à commencer par le premier tour.

Ces écrans (Figures 2.5 et 2.6) contiennent :

a) Les secondes et les dixièmes de seconde des temps par tour ou intermédiaire dans la zone supérieure;

b) Les heures et les minutes du temps par tour ou intermédiaire dans la zone moyenne; c) Le texte « MEM » et « L # » (L # = numéro du temps par tour) ou « SPL » (SPL = temps intermédiaire) dans la zone inférieure. L'icône du chronomètre s'affiche à droite. Le temps par tour est affiché en premier; le temps intermédiaire correspondant suit automatiquement.

NOTA : Si un affichage est allumé pendant une période prolongée, les temps par tour et intermédiaires clignotent en alternance à des intervalles de 4 secondes. APRÈS 10 minutes, l'appareil sort automatiquement de ce mode de visualisation.

Appuyer sur le bouton [ON OFF] pour continuer la visualisation des temps par tour et intermédiaires enregistrés. Après l'affichage des derniers temps par tour et intermédiaire, l'affichage passe à l'heure de la fin de l'événnement dans la zone moyenne, et au texte « End » (pour indiquer la fin du chronométrage) dans la zone inférieure.

Appuyer une fois sur le bouton [Mode] pour quitter le chronométrage et revenir au sous-mode chronomètre et une seconde fois pour revenir au mode MONTRE principal.

2.3 Sous-mode ALARME quotidienne

L'Observer permet de sélectionner et de paramétrer jusqu'à trois alarmes.

En mode MONTRE, appuyer deux fois sur le bouton [Select] pour entrer dans ce sous-mode (apres le chronomètre).

En mode Alarme quotidienne (Fig. 2.7):

a) La zone supérieure indique si une alarme est activée ou non; b) L'heure de l'alarme s'affiche dans la zone moyenne; c) L'alarme (1, 2 ou 3) s'affiche dans la zone inférieure.

Appuyer sur les boutons [ON OFF] ou [QUICK] pour basculer entre les alarmes 1, 2 ou 3 et afficher les paramètres de chacune. Si une alarme est activée, une icône de cloche

s'affiche au-dessus de la barre du mode.

2.3.1 Paramétrage des alarmes quotidiennes

1. Appuyer sur les boutons [ON OFF] ou [QUICK] pour sélectionner l'alarme 1, 2 ou 3.
2. Maintenir le bouton [Select] appuyé pendant 2 secondes. Dans la zone supérieure, l'indication « ON » ou « OFF » se met à clignoter.
3. Appuyer sur les boutons [ON OFF] ou [QUICK] pour basculer entre « ON » et « OFF »
4. Dès l'obtention du réglage désiré, appuyer sur le bouton [SELECT] pour passer aux paramétrages suivants : heures et minutes, dans l'ordre. Le champ modifiable clignote.
5. Appuyer sur le bouton [ON OFF] pour augmenter la valeur ou le bouton [QUICK] pour la diminuer.
6. Après le réglage de l'heure de l'alarme, appuyer sur le bouton [MODE] pour valider les modifications et quitter le paramétrage. Une icône de cloche apparait en bas à gauche de la zone moyenne pour signaler l'activation d'une alarme.

Le paramétrage de l'alarme est terminé. Pour activer les autres alarmes, répéter les étapes 1 à 6.

Le volume de l'alarme n'est pas réglable.

Chapitre 3 mode altimètre

Le mode altimètre a les caractéristiques suivantes :

• Une unité de mesure régiable (mètres ou pieds) : plage en mètres de -500 à 9000; plage en pieds de -1.600 à 29.500; Une résolution d'1 m ou de 3 pieds;
• Une mise à jour de l'affichage au fur et à mesure de la montée ou de la descente à des intervalles d'1 seconde pendant 3 minutes, puis toutes les 10 secondes ou moins;
• Une mémoire manuelle pouvant enregistrer 99 journ
• Fonctionnalité altimètre-baromètre.

Pour afficher et utiliser la fonction altimètre :

Appuyer sur le bouton [MODE] jusqu'au déplacement de l'indicateur directement sous ALTI.

En mode ALTIMÉTRE, les champs affichent les données selon la Fig. 3.1:

a) La vitesse verticale de montée ou de descente en mètres / pieds par minute ; b) L'altitude actuelle, par pas de 1 mètre ou de 3 pieds (selon l'unité de mesure choisie) ; c) Indicateur du mode altimètre et de l'utilisation en altimètre ; d) L'heure courante ; e) Sur la périphérique de l'affichage à cristaux liquides, des segments s'allument pour représenter l'altitude en centaines de mètres ou de pieds, sur une plage totale d'un millier (un tour complet est équivalent à 1000)

3.1 Utilisation en altimètre ou en baromètre

L'Observer peut servir de station météo ou d'altimètre. La sélection de cette fonction se réalise pendant le paramétrage, en mode ALTIMÉTRE ou BAROMÉTRE. Pour basculer entre ces deux positions, appuyer sur le bouton [SELECT] pendant 2 secondes et ensuite appuyer sur les boutons [QUICK] ou [ON OFF] pour valider une des fonctions.

L'activation de cette fonction est affichée par la présence de la demi-lune, sous le nom du mode correspondant (ALTI ou BARO). La position de l'icône indique si l'appareil sert de station météo (BARO) ou d'altimètre (ALTI).

NOTA: il ne s'agit pas du passage entre les modes principaux ALTIMÉTRE et BAROMÉTRE.

Important.

Il faut que l'indicateur soit en position ALTI, sans quoi l'affichage de l'altitude est fixe.

Lorsqu'on sélectionne l'utilisation en Altimètre :

L'appareil sert d'altimètre.

• Toutes les modifications de la pression sont considérées comme des variations d'altitude.
• La pression au niveau de la mer affichée en mode Baromètre n'est pas modifiée, même si le relevé de la pression absolue subit des variations.

Lorsqu'on sélectionne l'utilisation en baromètre :

L'appareil sert de station météo. - L'appareil attribue toutes les modifications de la pression au changement des conditions météorologiques. - Les variations mesurées ne concernent que la pression affichée en mode BAROMÉTRE. La pression au niveau de la mer et le relevé de la pression absolue sont modifiés. Ces variations n'ont pas d'incidence sur le relevé de l'altitude en mode ALTIMÉTRE lorsque l'appareil est utilisé comme un baromètre.

À la livraison, l'Observer est réglé pour une utilisation altimétrique.

Paramétrage de l'altimètre

Le paramétrage de l'altimètre comporte deux réglages :

L'altitude de référence (altitude connue du lieu où on se trouve) ; L'alarme d'altitude (se déclenche lorsqu'altitude choisie est atteinte).

Note importante :

Pour paramétrer l'altitude en mode ALTIMÉTRE, il faut connaître celle-ci. Cette information peut se trouver sur une carte topographique indiquant le lieu et son altitude. Ensuite, suivre les instructions de paramétrage de l'altimètre ci-après.

Si l'altitude n'est pas connue, il est possible de paramétrer la pression du niveau de la mer en mode barométrique. Se reporter au chapitre 4, Paramétrage de la pression au niveau de la mer.

Le paramétrage de la pression au niveau de la mer permet de paramétrer l'altitude courante pour l'altimètre, à une dizaine de mètres ou une trentaine de pieds près.

Pour de plus amples informations sur l'effet de la température de l'air sur la mesure de l'altitude, se reporter à la première partie du chapitre 3.

Les informations sur la pression courante au niveau de la mer peuvent se couvrir dans les journaux, les actualités locales, les bulletins météorologiques, les aéroports locaux ou par Internet, sur les sites de météo locale.

Pour paramétrer l'altimètre :

1. En mode principal ALTIMETRE (indicateur oblong sous ALTI), appuyer sur le bouton [SELECT] pendant 2 secondes. Dans la zone supérieure, le texte « RE » (indiquant l'altitude de reference) s'affiche. Dans la zone moyenne, l'altitude s'affiche. Dans la zone inférieure, l'indicateur d'utilisation en demi-lune ⊙ situé sous la barre se met à clignoter (utilisation altimetre-baromètre) et le texte « USE » s'affiche.
2. Appuyer sur le bouton [ON OFF] ou [QUICK] pour basculer la position de l'icône entre « ALTI » (utilisation en altimètre) ou « BARO » (utilisation en baromètre).
3. Dès l'obtention du réglage souhaité, appuyer sur le bouton [SELECT] pour passer au paramétrage suivant. Dans la zone moyenne, la valeur de l'altitude de référence clignote.
4. Appuyer sur le bouton [ON OFF] pour augmenter la valeur ou sur le bouton [QUICK] pour la diminuer.
5. Dès l'obtention de l'altitude de référence souhaitée, appuyer sur le bouton [Select] pour passer au paramétrage suivant (alarme d'altitude). Dans la zone supérieure, l'indication « ON » ou « OFF » se met à clignoter.
6. Appuyer sur le bouton [ON OFF] ou [QUICK] pour basculer entre « ON » et « OFF » et activer ou désactiver l'alarme d'altitude.

NOTA : L'activation d'une alarme d'altitude est indiquée par un symbole « alarme »

1. Dès l'obtention du paramétrage souhaïte, appuyer sur le bouton [SELECT] pour passer au paramétrage suivant. Dans la zone moyenne, l'altitude de l'alarme se met à clignoter.
2. Appuyer sur le bouton [ON OFF] pour augmenter la valeur ou le bouton [QUICK] pour la diminuer.
3. Dès l'obtention de l'altitude souhaitiée, appuyer sur le bouton [SELECT] pour visualiser les préférences du paramétrage afin de les confirmer ou de les modifier et appuyer sur le bouton [Mode] pour valider les modifications et quitter le paramétrage.

NOTA: il est possible de revenir à l'affichage ALTIMÉTRE principal en appuyant sur [MODE] à tout moment cours des étapes 1 à 9.

Après le paramétrage de l'altitude de référence, l'Observer corrige également la pression au niveau de la mer. Par conséquent, il ne sera pas nécessaire de paramétrer cette fonction.

NOTA : L'appareil sort automatiquement du paramétrage s'il est inactif pendant plus d'une minute.

3.3.1 Démarrer et arrêter l'enregistrement dans un journal

En mode ALTIMETRE principal, on peut démarrer l'enregistrement par deux appuis brefs sur le bouton [ON OFF]. L'activation de l'enregistrement est indiquée par le texte « LOG » qui clignote dans la zone inférieure. Pour arrêter un enregistrement, il faut se remettre en mode ALTIMETRE et effectuer deux appuis brefs sur le bouton [ON OFF].

La capacité de la mémoire est de 99 journaux, chacun d'une durée maximale de 20 heures. Après l'enregistrement du 99ème journal, l'Observer enregistre le suivant par écrasement du premier journal (le plus ancien) et continue ainsi dans l'ordre numérique.

Les enregistrements du journal se réalisent à des intervalles de 10 secondes, qui suffisent pour la plupart des activités. Il n'est pas possible de visualiser les valeurs individuelles du journal.

NOTA: on peut passer à d'autres modes pendant l'enregistrement. Pour signaler l'enregistre

ment dans le journal, l'Observer affiche le message « LOG » clignotant dans la zone inférieure.

3.3.2 Affichage en mode journal

En mode Altimètre, appuyer une fois sur le bouton [SELECT] pour entrer dans ce sous-mode. Le mode journal comprend cinq écrans. Le premier écran s'affiche pendant 7 secondes. Ensuite, les écrans 2 à 5 se succèdent à des intervalles de 4 secondes.

1. Dans le premier écran (Fig. 3.2) :

La zone supérieure affiche l'année; - La zone moyenne affiche le texte « LO » (= journal), et le numéro du journal courant clignote; - La zone inférieure affiche le mois et le jour d'enregistrement du journal concerné. À gauche du mois/jour se trouve le texte « Log »

Pour voir les journaux précédents, appuyer sur le bouton [QUICK] pour remonter dans les journaux.

1. Le second écran (Fig. 3.3) indique les informations sur la montée pour le journal en cours de visualisation.

La zone supérieure affiche la vitesse verticale moyenne de montée pendant l'événement. La zone moyenne affiche le gain d'altitude total. La zone inférieure affiche le texte « ASC » ainsi que le texte « Log » à gauche.

NOTA: la montée/descente maximale affichable dans un journal est de 39.999 m / pieds. Après ce chiffre, le compteur est remis à zéro.

1. l'événement. La zone moyenne affiche la perte d'altitude totale. La zone inférieure affiche le texte « DSC » ainsi que le texte « Log » à gauche.
2. Le quatrième écran (Fig. 3.5) affiche le nombre de déplacements complétés pour le journal en cours de visualisation.
3. La zone moyenne affiche le nombre total de montées et de descentes (tours). La zone inférieure affiche le texte « LAP » ainsi que le texte « Log » a gauche.

NOTA: un «tour» est un déplacement vertical de montées et de descentes correspondant à 150 pieds (50 mètres) ou plus. Le premier déplacement peut également ne composer que de la descente.

1. Le cinquième écran (Fig. 3.6) affiche la durée de l'enregistrement des informations pour le journal en cours de visualisation.

La zone moyenne affiche la durée totale du journal. La zone inférieure affiche le texte « dur » (= durée) ainsi que le texte « Log » à gauche.

Nota: les journaux s'effacent automatiquement. On ne peut pas les effacer manuellement.

3.4 CUMUL RAPIDE

Cette fonction permet de contrôler, pendant l'enregistrement, la montée ou la descente cumulée en pieds ou en mètres, ainsi que le nombre de déplacements du journal en cours.

Pour accéder à cette information, appuyer brièvement une fois sur le bouton [QUICK] dans les modes principaux MONTRE, ALTIMÉTRE ou BAROMÉTRE. Trois écrans s'affichent en se succédant automatiquement à des intervalles de 4 secondes (selon les figures des étapes 2, 3 et 4 du mode journal).

• Le premier écran affiche la vitesse verticale de montée et la montée verticale cumulée depuis le début du journal en cours.
• Le deuxième écran affiche la vitesse verticale de descente et la descente verticale cumulée depuis le début du journal en cours.
• Le troisième écran indique le nombre de déplacements accomplis pendant le journal en cours.

Après le troisième affichage, l'Observer revient automatiquement au mode principal précédent.

NOTA: pendant cette fonction, un appui sur le bouton [QUICK] permet de passer à l'écran suivant.

3.5 Sous-mode historique des journaux

L'historique est une compilation de tous les enregistrements effectués par la mémoire manuelle (journaux).

En mode ALTIMETRE, appuyer deux fois sur le bouton [SELECT] pour entrer dans ce sous-mode. L'histoire des journaux compte quatre écrans.

Dans le premier écran (Fig. 3.7):

La zone supérieure affiche l'année du dernier effacement de l'historique des journaux; la zone moyenne affiche le texte « HIS » (= historique); la zone inférieure affiche le mois et le jour du dernier effacement de l'historique des journaux.

Appuyer sur le bouton [ON OFF] pour voir les écrans suivants (appuyer sur le bouton [QUICK] pour revenir en arrière jusqu'au premier écran).

Dans le deuxième écran (Fig. 3.8):

La zone supérieure affiche « HI » ; la zone moyenne affiche l'altitude la plus élevée enregistrée depuis le dernier effacement ; la zone inférieure affiche la date à laquelle l'altitude a été atteinte, ainsi que l'année, en alternance.

Dans le troisième écran (Fig. 3.9):

La zone supérieure affiche le texte « ASC »; - Les zones moyenne et inférieure affichent le cumul de gain d'altitude (jusqu'à 8 chiffres) depuis la première remise à zéro. La zone moyenne est activée lorsque le cumul de gain d'altitude nécessite plus que les trois chiffres affichés dans la zone inférieure.

Dans le quatrième écran (Fig. 3.10):

La zone supérieure affiche le texte « DSC »; - Les zones moyenne et inférieure affichent le cumul de perte d'altitude (jusqu'à 8 chiffres) depuis la première remise à zéro. La zone moyenne est activée lorsque le cumul de perte d'altitude nécessite plus que les trois chiffres affichés dans la zone inférieure.

Appuyer sur le bouton [SELECT] ou [MODE] pour quitter cette activité.

3.5.1 Effacement de l'historique des journaux

Pour effacer l'historique des journaux :

1. Dans n'importe quel écran de l'historique, maintenir le bouton [SELECT] appuyé pendant 2 secondes. La zone supérieure affiche « CLR », la zone moyenne affiche « HIS » et la zone inférieure affiche « NO ». Le texte « YES / NO » se met à clignoter.
2. Appuyer sur le bouton [ON OFF] ou [QUICK] pour basculer entre « YES » et « NO » (Oui et Non).
3. Appuyer sur le bouton [MODE] pour confirmer la préférence « YES » et quitter.

L'histoire des journaux est effacée, et la date est prise comme nouvelle origine de la compilation.

NOTA: L'appareil sort automatiquement du mode de paramétrage s'il est inactif pendant une minute.

Nous recommandons l'effacement de l'historique des journaux avant le début de l'enregistrement des journaux.

3.6 EFFET De la temperature de l'air sur la MESURE de l'altitude

La pression atmosphérique correspond au poids de la masse d'air située au-dessus de l'appareil. La quantité d'air à une altitude élevée est moins importante que celle à basse altitude. Le principe de l'altimètre est de mesurer les différentes valeurs de la pression de l'air à des altitudes différentes.

Tableau 1. Températures normales des différentes altitudes

Altitude (m) au-dessus du niveau de la mer	Altitude (pieds) au-dessus du niveau de la mer	Température (°C)	Température (°F)
0	0	15.0	59.0
200	656	13.7	56.7
400	1312	12.4	54.3
600	1969	11.1	52.0
800	2625	9.8	49.6
1000	3281	8.5	47.3
1200	3937	7.2	45.0
1400	4593	5.9	42.6
1600	5250	4.6	40.3
1800	5906	3.3	37.9
2000	6562	2.0	35.6
2400	7874	-0.6	30.9
2800	9187	-3.2	26.2
3000	9843	-4.5	23.9
3400	11155	-7.1	19.2
3800	12468	-9.7	14.5
4000	13124	-11.0	12.2
4500	14765	-14.3	6.4
5000	16405	-17.5	0.5
5500	18046	-20.8	-5.4
6000	19686	-24.0	-11.2

L'erreur de mesure de l'altitude provoquée par une pente de températures anormale peut être schématisée comme suit : Si la somme des écarts de température par rapport à la température normale déterminée à deux altitudes différentes est de 1 °C, la différence d'altitude calculée par l'Observer s'écarte de la différence d'altitude réelle de 0,2% (pour les unités anglaises, le facteur d'écart est de 0,11% / 1 °F). Cela s'explique par le fait que les températures réelles ne correspondent pas toujours aux températures normales. Si la température est supérieure à la normale, l'écart d'altitude calculé est inférieur à l'écart réel (la montée réelle est plus importante que celle indiquée). De même, si la température est inférieure à la normale, l'écart d'altitude calculé est supérieur à l'écart réel (la montée réelle est moins importante que celle indiquée par l'ordinateur).

Le tableau 2 illustre un exemple où l'altitude de référence est de 1000m. A 3000m, l'écart d'altitude est de 2000m, mais l'indication de l'Observer est au-dessous de la réalité de 80m (20^ * 2000m * 0.002 / ^ = 80m). L'altitude réelle est donc de 3080m.

Tous les produits Suunto intégrant un altimètre sont compensés en température. Cela signifie qu'à une pression constante, le relevé du capteur de pression est always le même, quel que soit la température interne de l'appareil. Cependant, la température de l'air peut encore avoir une incidence sur le relevé de l'altitude, selon la description ci-dessus.

Tableau 2. Exemple avec des mètres et des degrés Celsius

	Point inférieur	Point supérieur
Altitude de référence (réelle) paramétrée	1000 m
Altitude affichée		3000 m
Température extérieure réelle	+17.5 °C	+6.5 °C
Température normale (tableau)	+8.5 °C	-4.5 °C
Écart de température (= réelle - normale)	+9 °C	+11 °C
Somme des écarts de température	+9 °C + +11 °C = 20 °C

Le tableau 3 indique un exemple dans lequel les écarts de température sont négatifs, et les unités utilisées sont des unités anglaises. L'altitude de referencia est paramétrée à 3280 pieds. A9840 pieds, l'écart d'altitude est de 6560 pieds, alors que le calcul dépasse la réalité de 100 pieds (-14°F * 6560 pds * 0,0011/°F = -100 pds). L'altitude réelle est de 9740 pieds.

Tableau 3. Exemple avec des pieds et des degrés Fahrenheit.

	Point inférieur	Point supérieur
Altitude de référence (réelle) paramétrée	3280 ft
Altitude affichée		9840 ft
Température extérieure réelle	+36.3 °F	+18.9 °F
Température normale (tableau)	+47.3 °F	+23.9 °F
Écart de température (= réelle - normale)	-9 °F	-5 °F
Somme des écarts de température	-9 °F + -5 °F = -14 °F

Chapitre 4 mode barométrique

Le mode baromètre a les caractéristiques suivantes :

• Unité de mesure au choix, hPa ou inHg ; plage en hPa de 300 à 1100, plage en inHg de 8,90 à 32,40 ; Une résolution d'1 hPa ou de 0,05 inHg ;
• Un intervalle de mesure d'une heure pour l'estimation de la tendance barométrique;
• Une mémoire automatique de la pression atmosphérique sur 4 jours;
• Une compensation en température (celle-ci n'a pas d'incidence sur la pression à l'intérieur de la plage des températures indiquée);
• Une plage de températures de -20° à 60°C ou de -5° à 140°F; Une résolution de température de 1°C ou F;
• Fonctionnalité altimètre-baromètre. Cf. Chapitre 3, Utilisation en Altimètre ou en Baromètre pour de plus amples informations.

NOTA: pour un réseau précis de la température réelle, éloigner l'Observer du poignet et le mettre à la température ambiante pendant 15 minutes.

Pour visualiser et utiliser la fonction baromètre :

Appuyer sur le bouton [MODE] jusqu'à ce que l'indicateur de mode soit situé directement sous BARO.

En mode baromètre, les champs affichent les informations indiquées en fig. 4.1:

a) La zone supérieure affiche la température et l'indicateur de la tendance barométrique; b) La zone moyenne affiche la pression au niveau de la mer; c) La zone inférieure affiche soit l'heure, soit la pression atmosphérique absolue (appuyer sur le bouton [ON OFF] pour passer d'une valeur à l'autre); d) Sur la périhérie de l'affichage, des segments s'allument sur une plage de 100 hPa ou 1 inHg (un tour complet est équivalent à 100 hPa/1 inHg, selon l'unité de mesure sélectionnée).

NOTA: la pression absolue est la pression réelle à un endroit et à un moment donné. La pression au niveau de la mer est la pression correspondante rapportée au niveau de la mer.

NOTA: la pression absolue dépend de l'altitude et de la météo.

4.1 Paramétrage de la pression au niveau de la MER

Si l'altitude n'est pas connue, le réglage de la pression au niveau de la mer peut servir au réglage de la mesure de l'altitude.

Pour régler la pression au niveau de la mer :

1. En mode principal baromètre, maintenir le bouton [SELECT] appuyé pendant 2 secondes. La zone supérieure affiche le texte « SEA » ; la zone moyenne affiche la pression au niveau de la mer ; dans la zone inférieure, l'indicateur d'utilisation en demi-lune se met à clignoter (utilisation altimètre-baromètre) et le texte « USE » s'affiche.
2. Appuyer sur le bouton [ON OFF] ou [QUICK] pour basculer l'icône entre la position « ALTI » (utilisation en altimètre) et la position « BARO » (utilisation en baromètre).
3. Dès l'obtention du réglage souhaité, appuyer sur le bouton [SELECT]. Dans la zone

moyenne, la valeur de la pression au niveau de la mer se met à clignoter.

1. Appuyer sur le bouton [ON OFF] pour augmenter la valeur ou le bouton [QUICK] pour la diminuer.
2. Lorsque la pression au niveau de la mer est affichée, appuyer sur le bouton [MODE] pour valider les modifications et sortir du paramétrage.

Après ce paramétrage, la mesure d'altitude de l'appareil doit être juste à environ une dizaine de mètres ou à quelques dizaines de pieds près.

Les informations sur la pression au niveau de la mer peuvent se couvrir dans les journaux, les actualités locales, les bulletins météorologiques, les aéroports locaux ou par Internet, sur les sites de météo locale.

L'appareil sort automatiquement du mode de paramétrage s'il reste inactif pendant plus d'une minute.

4.2 Sous-mode mémoire de quatre JOURS

En mode baromètre, appuyer une fois sur le bouton [SELECT] pour entrer dans ce sous-mode. Cette caractéristique permet de suivre les variations de pression qui peuvent aider à prévoir les modifications des conditions météorologiques (par ex. des orages).

En mode Mémoire de quatre jours, les zones d'affichage sont comme celles en Fig. 4.2 :

a) La zone supérieure affiche le jour de la semaine; b) La zone moyenne affiche la pression au niveau de la mer; c) La zone inférieure affiche l'heure correspondant à la pression de la zone moyenne et le texte « MEM »; d) La périphérie de l'affichage indique la pression atmosphérique, un tour complet égalant 100 hPa ou 1 inHg.

Pour voir les informations rassemblées dans la mémoire de quatre jours :

Appuyer sur le bouton [QUICK] pour faire défiler l'historique des enregistrements par pas d'une heure pour les six premières heures, suivis de pas de six heures.

Appuyer sur le bouton [ON OFF] pour revenir en arrêté jusqu'à l'enregistrement le plus récent.

4.3 Indicateur de la tendance barométrique

L'indicateur de la tendance barométrique est situé dans le coin supérieur gauche de l'affichage à cristaux liquides. Lorsque l'appareil est utilisé en baromètre, cet indicateur est affiché dans tous les modes principaux afin d'indiquer les conditions météorologiques prochaines. Si l'appareil est en utilisation altimètre, l'indicateur des tendances n'est pas activé.

La tendance barométrique est composée de deux traits formant une flèche. Chaque trait représente une période de 3 heures. Le trait de droite représente les 3 dernières heures, alors que celui de gauche représente les 3 heures précédentes. Ainsi, ces traits peuvent indiquer neuf types de tendances barométriques. En voici des exemples :

Situation au cours des trois dernières heures

Forte baisse (>2hPa / 3 heures)

Forte baisse (>2hPa / 3 heures)

Stable

Forte hausse (>2 hPa/3 heures)

Forte hausse (>2 hPa/3 heures)

Forte baisse (>2hPa/3 heures)

Chapitre 5 mode boussole

Le mode Boussole a les caractéristiques suivantes :

• Une résolution de 1° en azimuth et ±5° sur la direction nord-sud;
• Un conservateur d'azimut indiquant la direction souhaitée et l'orientation réelle. Un réglage de la déclinaison.

NOTA IMPORTANT: pour une précision maximale, tenir l'Observer en position horizontale.

En mode Boussole, les zones affichent les informations illustrées en Fig. 5.1:

a) La zone supérieure affiche l'abréviation d'un point cardinal ou semi-cardinal;

b) La zone moyenne affiche l'azimuth en degrés; c) La zone inférieure affiche l'heure courante; d) Sur la périphérie de l'affichage, des segments s'allument pour représenter le sens nord-sud (un segment allumé indique le nord, trois segments allumés indiquent le sud).

Pour visualiser et utiliser la fonction Boussole :

Appuyer sur le bouton [MODE] de façon à amener l'indicateur de mode directement sous COMP.

L'affichage de la boussole est actif pendant 45 secondes. Ensuite, la boussole se met en veille pour économiser la pile et l'affichage indique « ---° » dans la zone moyenne. Pour réactiver l'affichage de la boussole, appuyer sur le bouton [QUICK].

NOTA: lors de l'utilisation de la boussole, il convient de s'éloigner des objets sources de magnétisme. Éviter les objets métalliques de grande taille, les lignes d'alimentation électrique, les enceintes acoustiques, les moteurs électriques etc., qui peuvent perturber la boussole et nécessiter un étalonnage fréquent.

Prendre l'orientation à l'extérieur, et non à l'intérieur des bâtiments, des tentes, des grottes ou d'autres abris.

5.1 Sous-mode «conservateur d'azimut

En mode boussole, on peut choisir entre l'affichage des points cardinaux et celui du conservateur d'azimut et utilise la fonction du blocage de l'orientation afin de suivre une orientation donnée.

En mode conservateur d'azimut, les zones affichent les informations indiquées en Fig. 5.2 :

a) Azimuth choisi en degrés b) Azimuth actuel en degrés c) Heure courante d) Sur la périphérie de l'affichage, on peut voir l'écart entre l'azimut choisi et l'azimut réel. L'extrémité des segments allumés indique le sens de l'orientation à suivre.

Pour activer le mode conservateur d'azimut, appuyer deux fois sur le bouton [ON OFF]. S'il est

actif, appuyer deux fois sur le bouton [ON OFF] pour le désactiver.

Pour bloquer l'azimut :

1. Maintenir le bouton [SELECT] appuyé pendant deux secondes afin d'entrer dans le paramétrage. L'azimuth actuel en degrés, affichée dans la zone moyenne, se mettra à clignoter.
2. Tourner l'appareil dans le sens souhaité. Bloquer l'azimut recherché par un appui sur le bouton [QUICK].
3. Pour régler l'azimuth recherché, appuyer une fois sur le bouton [SELECT] : l'azimuth recherché se met à clignoter dans la zone supérieure. Ensuite, régler la valeur à l'aide des boutons [ON OFF] et [QUICK].
4. Dès l'obtention de l'azimut désiré, appuyer sur le bouton [MODE] pour valider les modifications et quitter le programme de paramétrage.

NOTA : Ces étapes peuvent également se réaliser en mode Boussole principal.

L'appareil sort automatiquement du mode de paramétrage s'il est inactif pendant plus d'une minute.

5.2 Sous-mode de réglage de la déclinaison

L'Observer permet de compenser la différence entre le Nord géographique et le nord magnétique en réglant la déclinaison de la boussole.

En mode Boussole, appuyer une fois sur le bouton [SELECT] pour entrer dans ce sous-mode.

L'affichage est illustré en fig. 5.3 :

La zone supérieure affiche la direction de la déclinaison courante OFF = sans déclinaison; W = ouest; E = est. La zone moyenne affiche la déclinaison en degrés; La zone inférieure affiche le texte « DEC ».

5.2.1 Paramétrage de la déclinaison locale

1. Maintenir le bouton [SELECT] appuyé pendant 2 secondes. Dans la zone supérieure, le texte « OFF » se met à clignoter.
2. Appuyer sur le bouton [ON OFF] ou [QUICK] pour sélectionner le sens de la déclinaison dans la zone supérieure.
3. Appuyer sur le bouton [SELECT] pour passer au réglage suivant. Dans la zone moyenne, les degrés se mettent à clignoter.
4. Appuyer sur le bouton [ON OFF] pour augmenter les degrés ou sur le bouton [QUICK] pour les diminuer.
5. Dès l'obtention des degrés souhaités, appuyer sur le bouton [MODE] pour valider les modifications et quitter.

Le paramétrage de la déclinaison locale est terminé.

NOTA: pour la déclinaison locale, se reporter aux cartes de l'endetroit concerné.

L'appareil sort automatiquement du mode de paramétrage s'il est inactif pendant plus d'une minute.

5.3 Étalonnage de la boussole

Il convient d'étalonner la boussole chaque fois que l'appareil est exposé à une source magnétique puissante ou au froid extrême, après le remplacement de la pile et lorsqu'il y a lieu de penser que les conditions environnementales ont modifié le fonctionnement de la boussole. Si celle-ci n'indique plus la direction exacte, il faut procéder à l'étalonnage.

NOTA: Étalonner la boussole avant la première utilisation et après le début d'une activité de plein air prolongée.

Pour commencer l'étalonnage :

1. Appuyer deux fois sur le bouton [SELECT] en mode Boussole principal. La zone supérieure affiche le texte « CMP » et la zone inférieure affiche le texte « CAL » (Fig. 5.4).
2. Maintenir le bouton [SELECT] appuyé pendant 2 secondes. Dans la zone moyenne, le

Le texte « PUSH » se met à clignoter, en alternance avec le signe « - » (Fig. 5.5). Cela renvoie au bouton [QUICK / -].

1. Appuyer sur le bouton [QUICK] pour démarrer l'étalonnage. La zone moyenne affiche et la périphérie de l'affichage à cristaux liquides s'allume (Fig. 5.6).
2. Tenir l'appareil à l'horizontal et lui faire faire un tour complet. Le sens de rotation n'a pas d'importance. Au fur et à mesure de la rotation, les segments allumés s'éteignent.

NOTA: pour un bon étalonnage, il est impératif de tenir l'appareil à l'horizontal. Pour y parvenir, il suffit de l'installer sur un verre renversé posé sur une table. 5. Dans la minute qui suit la réalisation du tour complet, l'Observer informe l'utilisateur de la bonne réalisation de l'étalonnage en affichant le texte « DONE » dans la zone moyenne (Fig. 5.7). Si, en revanche, il faut reprendre à nouveau l'étalonnage, il affiche « PUSH » et « - » (Fig. 5.5).

NOTA: il peut arriver qu'il faille faire faire à la boussole plus de deux tours pour mener à bien l'étalonnage.

NOTA: si le texte « FAIL » s'affiche dans la zone moyenne, il faut retirer la pile et la remettre avant de reprendre l'étalonnage. Le retrait de la pile permet de remettre l'appareil à zéro. 6. Après l'étalonnage, appuyer sur le bouton [MODE] pour le valider. Appuyer sur le bouton [MODE] encore une fois pour revenir au mode Boussole principal. La boussole est étalonnée.

Quelle est la durée de vie de la pile?

La pile a une durée de vie normale de 12 mois. Cependant, celle-ci dépend étroitement de l'utilisation du rétro-éclairage, de la boussole et du journal. Le symbole

Le symbole d'avertissement « batterie faible » s'affiche lorsque la pile atteint 5 à 15 pour cent de sa capacité. Cela laisse assez de temps pour remplacer la pile sans risques.

Pourquoi le relevé de l'altitude est-il fixe malgré un déplacement vertical ?

L'Observer est utilisé en baromètre, et l'altitude est fixe. Pour passer à l'utilisation en altimètre, entrez dans le paramétrage du mode Baro ou Alti. Le premier réglage permet le choix entre l'utilisation en altimètre ou en baromètre. Cf. chapitre 3, Utilisation en Altimètre ou en Baromètre.

Pourquoi l'appareil indique-t-il une montée/descente alors qu'il est dans la même pièce?

À l'intérieur, même les plus petits courants d'air peuvent provoquer des variations de la pression atmosphérique. Par exemple, si une fenêtre est ouverte à une extrémité d'un logement, le courant d'air qui en résulte peut avoir une incidence sur une pièce à l'autre extrémité. Si ce courant d'air n'est pas perceptible par nos sens, il l'est pour le capteur de l'Observer. Celui-ci mesurant la montée et la descente selon la variation de la pression atmosphérique, il interprète le courant d'air comme un déplacement vertical.

Que se passe-t-il après le 99E journal ?

Après l'enregistrement du 99e journal, l'Observer écrase le 1er journal (le plus ancien), et ainsi de suite, dans l'ordre numérique.

Quelle est la capacité maximale en montée / descente en pieds ou en mètres pour l'historique des journaux ?

Le chiffre maximal affichable est 39.999,999 pieds ou mètres, selon l'unité de mesure paramétrée. Cela devrait suffire pour la plupart des utilisateurs. En effet, 39.999,999 mètres correspondant à environ trois quarts du tour du globe.

Qu'est-ce que la durée ?

La durée indique la durée en heures et/ou en minutes de l'événement enregistré dans le journal. Par exemple, si une randonnée dure de 13h à 18h et si l'enregistrement du journal est activé, la durée indiquée sera de 5:00 heures.

L'observer indique-t-il les tendances météo futures ?

Non. Il recueille les données sur la pression barométrique et les stocke sur les 4 derniers jours. Les tendances barométriques des 6 dernières heures sont affichées de manière graphique par une flèche dans la zone supérieure. L'Observer ne livre pas de prévision météorologique. Il se contente de stocker des données qui permettent de faire des prévisions. Il convient de garder à l'esprit le fait que la prévision du temps qu'il va faire dépend de différents signes naturels autres que la tendance barométrique.

Qu'est-ce que la « pression absolue » et la « pression au niveau de la mer »?

La pression absolue est la pression réelle dans un endroit donné à un moment donné. La pression au niveau de la mer est la pression correspondante rapportée au niveau de la mer selon l'altitude à laquelle on se trouve. Par exemple, si l'on se trouve à une altitude de 1.000m/3.300 ft, la pression absolue est normalement d'environ 900 hPa/26.60 inHg. La pression rapportée au niveau de la mer serait alors environ 1.013 hPa/29.90 inHg.

Qu'est-ce que la compensation en température ?

Quand un appareil est compensé en température, la température de l'appareil lui-même n'a pas d'incidence sur la mesure de l'altitude. On peut porter l'appareil au poignet ou le poser sur une table : dans les deux cas, il arrivera à un relevé d'altitude exact, à condition que les conditions météorologiques soient les mêmes. Tous les appareils Observer de Suunto sont compensés en température pour une plage allant de -5 à 140^ / -20à +60^. Cf. Chapitre 3, Effet de la température de l'air sur la mesure de l'altitude.

Pourquoi la boussole ne fonctionne-t-elle pas bien?

Elle a été exposée à des perturbations électromagnétiques externes et doit être étalonnée. Cf. Chapitre 5, Étalonnage de la boussole.

Où trouver la déclinaison de sa localité pour paramétrer l'observer ?

La déclinaison locale, est ou ouest, est généralement indiquée sur les cartes, avec une précision d'un degré ou d'un demi-degré.

Quand faut-il utiliser l'appareil en mode altimètre et en mode baromètre ?

Faire une utilisation en Altimètre (indicateur demi-lune au-dessous de ALTI de la barre du mode) lorsqu'il s'agit de mesurer l'altitude et que l'activité implique le déplacement sur un dénivëlé vertical. Faire une utilisation en baromètre pour la mesure des conditions météorologiques.

Par exemple, pendant une sortie à pied, on peut utiliser l'Observer comme un altimètre pendant la marche, et passer à l'utilisation en baromètre lorsqu'on campe (absence de déplacement vertical). Ainsi, on dispose des informations les plus précises sur l'altitude et sur le temps. Cf. Chapitre 3, Utilisation en Altimetre et en Baromètre.

NOTA : ne pas confondre les modes TIME, ALTI, BARO et COMP et l'utilisation en Altimètre ou en Baromètre.

Que signifient les segments périphériques à cristaux liquides ?

En mode ALTIMETRE, un tour complet égale 1.000 mètres ou 1.000 pieds. Ainsi, les segments de la périphérie correspondant à une représentation graphique de l'altitude par rapport à un millier de mètres/pieds.

En mode BAROMÉTRE, un tour complet égale 100 hPa ou 1 inHg et les segments correspondent à la pression par rapport à une centaine de hPa ou 1 inHg.

En mode BOUSSOLE principal, les segments indiquent le Nord et le Sud (un segment allumé

correspond au Nord, trois segments allumés correspondant au Sud). Si la boussole doit suivre une orientation donnée, les segments de la périphérie indiquent l'écart entre la direction dans laquelle il convient d'aller et l'orientation réelle.

Chapitre 7 abréviations

DEF: paramétrage prédéfini (default factory setting) du capteur de la pression atmosphérique. Il correspond à la pression standard de l'air au niveau de la mer (1013 mbar ou 29,90 inHg)

SNR: capteur (sensor), utilisé dans l'étalonnage du capteur de pression

RE: altitude de référence (reference altitude)

dUR: durée (duration)

SPL: temps intermédiaire (split time)

MEM: visualisation de la mémoire (memory view)

HIS: historique (history)

CAL: étalonnage (calibration)

Chapitre 8 DROITS d'auteur et de propriété industrielle

Cette publication et son contenu sont la propriété de Suunto Oy et sont fournis uniquement pour permettre aux clients de connaître les caractéristiques et le fonctionnement.

nomment de l'ordinateur de plein air Suunto Observer.

Il est interdit d'utiliser ou de diffuser ce contenu pour d'autres fins, et de le communiquer, de le divulguer ou de le produit sans le consentement préalable écrit de Suunto Oy.

Suunto, Wristop Computers et leurs logos sont des marques déposées ou non de Suunto Oy. Tous droits réservés.

Si les informations contenues dans cette documentation sont à la fois exhaustives et exactes, nous ne donnons aucune garantie implicite ou explicite quant à leur exactitude.

Chapitre 9 conformitece

Tous les ordinateurs de plein air Suunto sont conformes aux exigences de la directive européenne sur la compatibilité électromagnétique 89/336/CEE.

Chapitre 10 limites de responsabilité et conformite ISO 9001

En cas de panne du produit en raison d'un défaut de fabrication ou de matières premières, Suunto Oy procédera gracieusement à sa réparation ou son remplacement, au choix exclusif de Suunto Oy, à l'aide de pièces neuves ou réparées, cela pendant deux (2) ans à compter de sa date d'achat. Cette garantie n'est proposée qu'à l'acheteur initial et ne concerne que les pannes provoquées par les défectuosités des matières et de la fabrication et intervenant lors d'une utilisation normale pendant la période de garantie.

Cette garantie ne couvre ni les défailances ou les pannes dues aux accidents, à la mauvaise utilisation, à la négligence, à la mauvaise manipulation ou aux modifications du produit, ni les défailances provoquées par une utilisation non conforme ou par une cause non couverte par cette garantie.

Le fabricant ne donne aucune garantie expresse autre que celles énumérées ci-dessus. Pour exercer son droit de faire réparer l'appareil sous garantie, l'utilisateur doit contacter notre service Clients et obtenir une autorisation de réparation.

Suunto Oy, Suunto Europe and Suunto USA/Canada ne sauront en aucun cas être responsables des dommages accessoires ou indirects dus à l'utilisation ou à l'impossibilité d'utiliser ce produit. Suunto Oy décline toute responsabilité en cas de recours de tiers suite à un sinistre consécutif à l'utilisation de cet appareil.

Le système d'assurance qualité de Suunto est certifié conforme à la norme ISO 9001 pour toutes les activités de Suunto Oy par Det Norske Veritas (certificat qualité n° 96-HEL-AQ-220).

Chapitre 11 comment se débarrasser de votre instrument

Pour vous débarrasser de cet instrument, veuillez respecter les normes en vigueur relatives aux déchets électroniques. Ne le jetez pas avec les ordures ménagères. Rapportez-le à votre représentant Suunto le plus proche.

3000	9843	-4,5	23,9
3400	11155	-7,1	19,2
3800	12468	-9,7	14,5
4000	13124	-11,0	12,2
4500	14765	-14,3	6,4
5000	16405	-17,5	0,5
5500	18046	-20,8	-5,4
6000	19686	-24,0	-11,2
