DINAMIC PLUS - Radiateur électrique DELTACALOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-serviettes électrique mural
Marque	DeltaCalor
Modèle	DINAMIC PLUS
Puissances disponibles	300 W, 500 W, 750 W (blanc) ; 300 W, 500 W (chrome)
Dimensions (L x H) selon modèle	300 x 350 mm (300 W blanc) ; 300 x 630 mm (500 W blanc, 300 W chrome) ; 300 x 875 mm (750 W blanc, 500 W chrome)
Alimentation électrique	Monophasée 230 V ~ ±10 %, 50 Hz
Indice de protection	IP24 (adapté aux volumes 2 et 3 de salle de bain)
Classe électrique	Classe II (double isolation, pas de mise à la terre)
Thermostat numérique intégré	Oui, avec écran LCD et touches de commande
Modes de fonctionnement	Confort, Eco, Automatique (programmable), Fil pilote, Antigel, Boost
Programmation horaire	9 programmes prédéfinis + 4 programmes utilisateur modifiables par demi-heure
Fonctions intelligentes	Contrôle adaptatif du démarrage (ITCS), détection de fenêtre ouverte
Verrouillage enfant	Oui, par combinaison de touches OK + ▶
Distance minimale d'installation	15 cm de tout obstacle, barreau chauffant bas à minima 600 mm du sol
Raccordement électrique	Fil pilote (noir), neutre (bleu/gris), phase (marron) ; protection différentielle 30 mA obligatoire
Entretien et nettoyage	Chiffon humide non abrasif ; ne pas utiliser de produits chimiques
Sécurité	Limiteur de température interne, ne pas couvrir, ne pas utiliser à l'extérieur
Informations réglementaires	Conforme aux directives 2014/35/UE, 2014/30/UE, 2011/65/UE

FOIRE AUX QUESTIONS - DINAMIC PLUS DELTACALOR

Puis-je installer le radiateur dans une salle de bain ?

Oui, cet appareil est classé IP24 et peut être installé dans les volumes de protection 2 et 3 d'une salle de bain, conformément à la norme NF C15-100.

Comment brancher le fil pilote ?

Le fil pilote (noir) doit être connecté à un système de gestion centralisée. S'il n'est pas utilisé, il doit être isolé pour des raisons de sécurité. Le thermostat peut alors fonctionner en mode autonome.

Quels sont les différents modes de fonctionnement ?

Les modes disponibles sont : Confort (température réglable de 5 à 30 °C), Eco (température réduite de 5 à 19 °C), Automatique (suivi d'un programme), Fil pilote (contrôle externe), Antigel (protection à 5 °C par défaut) et Boost (chauffage intensif pendant une durée définie).

Comment programmer le radiateur pour la semaine ?

Sélectionnez le mode Programme (P), puis choisissez un programme prédéfini (P1 à P9) ou un programme utilisateur (U1 à U4). Pour modifier un programme utilisateur, maintenez OK enfoncé et ajustez chaque demi-heure avec les touches + (Confort) ou - (Eco). Confirmez chaque jour avec OK.

Que faire en cas de surchauffe ?

Ne couvrez jamais l'appareil. Le limiteur interne coupe automatiquement le chauffage en cas de température excessive. Si le problème persiste, coupez l'alimentation et contactez un professionnel.

Comment nettoyer le radiateur ?

Utilisez un chiffon humide non abrasif et séchez soigneusement. N'utilisez jamais de produits chimiques, de solvants ou d'objets métalliques.

Le radiateur peut-il être utilisé comme sèche-serviettes ?

Oui, il est conçu pour sécher le linge lavé à l'eau. Placez les serviettes sur les barreaux comme indiqué dans la notice, sans couvrir les collecteurs (tubes verticaux) ni le cadre extérieur.

Que signifie le mode Antigel ?

Le mode Antigel maintient une température minimale (réglable, 5 °C par défaut) pour protéger l'installation du gel. Il est recommandé en hiver en cas d'absence prolongée.

Comment régler l'heure et la date ?

Sélectionnez le mode Horloge, puis maintenez OK enfoncé. Utilisez les touches + et - pour ajuster les paramètres (heure, minutes, jour, date) et confirmez chaque paramètre avec OK. Terminez par SAVE.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que l'alimentation est active (fusible ou disjoncteur), que le thermostat est allumé et que la température de consigne est supérieure à la température ambiante. Si le problème persiste, consultez la notice complète ou contactez le service après-vente.

MODE D'EMPLOI DINAMIC PLUS DELTACALOR

SÈCHE-SERVIETTES ÉLECTRIQUES

INSTALLATION MANUEL

Les instructions écrites dans ce manuel d'installation doivent être lues attentivement pour garantir la sécurité et le bon fonctionnement du produit.

Les instructions doivent donc être lues avant de procéder à l'installation et il est fortement conseillé de les conserver pour référence future.

Il est aussi conseillé de faire appel à un technicien qualifié pour assistance en cas de doute sur l'installation du produit.

Deltacalor est attentif à l'environnement.

Le manuel d'instructions, d'utilisation et d'entretien complet du produit est toujours disponible sur la page Web suivante:

www.deltacalor.com/fr/telechargement/

ou vous pouvez scanner le code QR suivant avec votre smartphone.

• Tout dommage résultant du non-respect de ces consignes entraîne la non application de la garantie constructeur.
• Ne pas utiliser l'appareil à l'extérieur.
• Votre appareil est destiné à un usage domestique et ne doit pas être utilisé à d'autres fins.
• Si l'appareil est tombé, endommagé ou ne fonctionne pas correctement, ne pas mettre l'appareil en marche et s'assurer que l'alimentation de l'appareil est coupée (fusible ou disjoncteur).
• Ne jamais démonter l'appareil. Un appareil mal réparé peut présenter des risques pour l'utilisateur.
• Pour tout problème, consultez votre point de vente.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou un autre professionnel, afin d'éviter tout danger.
• Attention: le câble d'alimentation ne doit pas toucher le corps chauffant.
• Avertissement : Afin d'éviter une surchauffe, ne pas couvrir l'appareil. Si l'appareil est couvert, l'élévation de la température déclenchera le limiteur interne.
• Cet appareil est destiné seulement au séchage du linge lavé à l'eau.
• L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.
• L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent être touchés par une personne qui se trouve dans la baignoire ou sous la douche (réf. norme NF C15-100).
• Le circuit d'alimentation de cet appareil doit comporter un dispositif de coupure omnipolaire (réf. norme NF C15-100).

MISE EN GARDE

Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au-dessus du sol.

AVERTISSEMENT POUR LES PERSONNES HANDICAPÉES ET LES ENFANTS

• Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

ATTENTION

Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

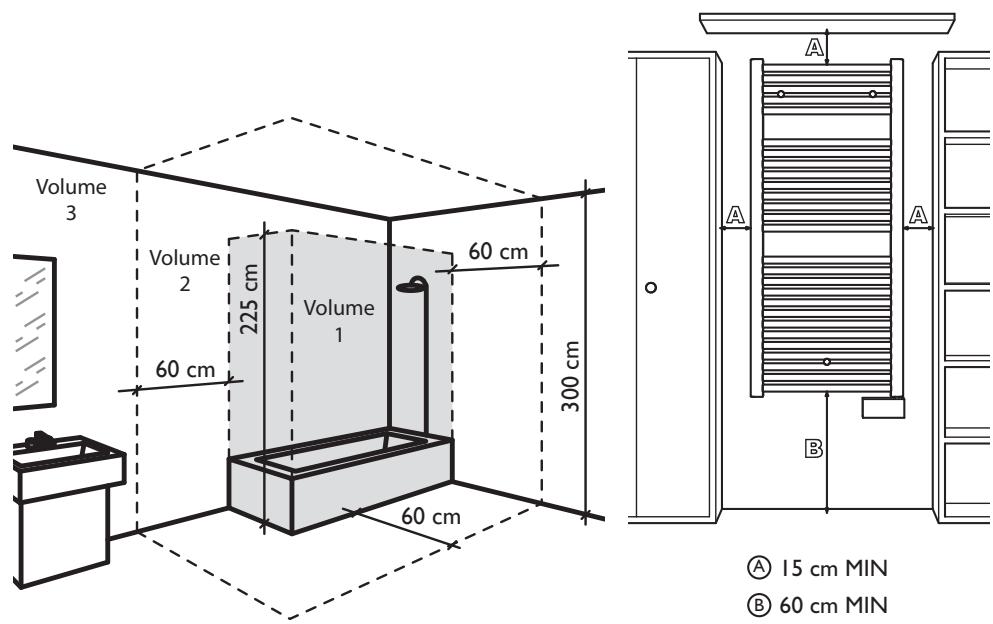

PRÉPARATION D'INSTALLATION

Avant de raccorder l'appareil de chauffage, couper l'électricité au disjoncteur général.

L'appareil de chauffage est un appareil de classe II, il peut donc être installé dans toutes les pièces de la maison y compris dans les volumes de protection 2 et 3 d'une salle de bain (IP24). Nous vous demandons donc de bien vérifier le niveau de protection (IPXX) relative à votre appareil.

L'appareil de chauffage doit être installé à 15 cm minimum de tout obstacle (étagères, voilages, meubles etc.).

ALIMENTATION ET

RACCORDEMENT ÉLECTRIQUES

• L'alimentation de l'appareil de chauffage doit être protégée, conformément aux normes en vigueur, par un interrupteur différentiel de 30 mA et un dispositif de protection contre les surintensités adapté aux caractéristiques de la ligne de raccordement.
• Avant la première utilisation, vérifier que la tension utilisée corresponde bien à celle indiquée sur l'appareil.
• Ce appareil de chauffage est un appareil de classe II (double isolation électrique).
• Le raccordement à la terre est interdit.
• Le raccordement des trois fils doit être réalisé dans une boîte de raccordement électrique conforme aux normes en vigueur.
  •S'il n'est pas utilisè, puor des questions de sécurité, isoler le fil pilote.
• Alimentation monophasée 230 V\~ ±10% 50 Hz.
• Fil bleu/gris : Neutre
• Fil Marron : Phase
• Fil noir : Fil pilote

SCHÉMA POUR L'UTILISATION DU FIL PILOTE

Configuration où le fil pilote est utilisé.

Configuration où le fil pilote n'est pas utilisé.

Utilisez le produit de la façon indiquée sur la figure 1. Ne posez en aucun cas des serviettes ni des vêtements sur le cadre extérieur (figure 2). Les collecteurs (tubes verticales) ne doivent jamais être couverts. Une utilisation incorrecte risque de causer de dangereuses surchauffes et de compromettre le fonctionnement de l'appareil.

Pour nettoyer l'appareil, n'utilisez aucun produit chimique, mais servez-vous d'un chiffon humide non abrasif.

LES IMAGES SONT INSÉRÉES À DES FINS ILLUSTRATIVES. LES PRODUITS PEUVENT ÊTRE DIFFÉRENTS

Le symbole ☒, posé sur l'appareil, signale l'obligation de se débarrasser de l'appareil en le confiant à un centre de collecte sélective spécialisé, conformément à la Directive 2012/19/UE. Si l'appareil doit être remplacé, il peut être retourné au revendeur. Cet appareil n'appartient pas à la catégorie des déchets ménagers ordinaires. En l'éliminant correctement vous participez à la protection de l'environnement et à la limitation de l'exploitation des ressources naturelles.

Déclaration de conformité: Le fabricant déclare, sous son exclusive responsabilité, que le produit concerné par le présent manuel est conforme aux prescriptions essentielles des Directives Basse Tension 2014/35/UE, CEM 2014/30/UE et RoHS 2011/65/UE.

CE

SAFETY INSTRUCTIONS

Les vis et les fiches ne sont pas fournies.

INSTALLATION

	WHITE
Puissances	300 W	500 W	750 W
L	300 mm	300 mm	300 mm
H	350 mm	630 mm	875 mm

	CHROME
Puissances	300 W	500 W
L	300 mm	300 mm
H	630 mm	875 mm

DIGITAL THERMOSTAT

INSTRUCTION MANUAL

Modes de fonctionnement 4

Mode manuel Confort 4

Mode manuel ECO 5

Mode automatique Auto 5

Mode Fil Pilote 5

Mode Antigel ✿ 6

Mode Boost 7

Mode Horloge 8

Fonctions spéciales 11

Allumage/arrêt du thermostat 11

Verrouillage du clavier 0—12

Contrôle adaptatif du démarrage ITCS 12

Détection de fenêtre ouverte 12

Étalonnage sonde interne 12

Menu configurations 13

Icônes écran LCD

1. Modes de fonctionnement (mode actif mis en évidence)
2. Numéro de programme ou de paramètre si « 3 » s'affiche
3. Menu de configuration
4. Verrouillage du clavier activé
5. Indicateur de température de la pièce
6. Type d'affichage de l'heure (12 H Am/Pm ou 24 H)
7. Affichage graphique du programme du jour actuel
8. Zone d'affichage de l'heure, des températures et des configurations
9. Unité de mesure de la température
10. Indicateur de chauffage
11. Pictogramme de création assistée des programmes/état du programme en mode normal
12. Pictogramme d'indication du fil pilote
13. Jour actuel
14. Fonction ITCS (contrôle intelligent du démarrage)
15. Fonction de détection de fenêtre ouverte

	Touche arrêt/démarrage du radiateur
—	Touche moins
OK	Touche de validation
+	Touche plus
▶	Touche navigation

Modes de fonctionnement

Appuyer sur la touche navigationpour ▶ afficher la barre des modes de fonctionnement. Utiliser à nouveau la touche navigation ▶ pour sélectionner un mode de fonctionnement, l'icône encadrée indique le mode sélectionné.

Appuyer sur la touche OK pour activer le mode choisi.

Mode manuel Confort

Le mode Confort ⚙ permetde définir un niveau de température à maintenir pouvant être sélectionné entre 5 °C et 30 °C.

Sélectionner le mode en appuyant plusieurs fois sur la touche navigation et appuyer sur OK pour l'activer. Pour configurer la température de référence appuyer OK et la sélectionner avec les touches + et —.

Appuyer à nouveau pour confirmer; le thermostat affiche à nouveau la température mesurée. Dans tous les cas, après 10 secondes, le thermostat affiche à nouveau la température détectée dans l'environnement.

L'icône du thermomètre ⚡ indique que la température affichée à l'écran est celle mesurée dans l'environnement. Utiliser la touche OK pour afficher la température Confort ⚡ configurée (l'icône ⚡ disparaît).

L'icône du chauffage, si présente, indique que la température Confort configurée est supérieure à celle mesurée dans l'environnement. Le radiateur s'avère donc en marche tandis que, si elle n'est pas présente, ce dernier est activé mais pas en marche.

Mode manuel ECO

Le mode ECO maintient un niveau réduit de température qui doit être compris entre 5 °C et 19 °C.

Sélectionner le mode en appuyant plusieurs fois sur la touche navigation ▶ et appuyer sur OK pour l'activer.

Pour configurer la température de référence, appuyer sur OK et la sélectionner à l'aide des touches + et —. Appuyer à nouveau OK sur pour confirmer, le thermostat affiche à nouveau la température mesurée. Dans tous les cas, après 10 secondes, le thermostat affiche à nouveau la température détectée dans l'environnement.

Mode Automatique Auto

Pour utiliser ce mode, il faut configurer le mode Programme P et configurer correctement la date et l'heure. Sélectionner le mode en appuyant plusieurs fois sur la touche navigation ▶, appuyer sur OK pour l'activer.

Le mode automatique permet au thermostat de fonctionner automatiquement en suivant le programme sélectionné, qui doit être choisi en utilisant le mode dédié Programme. P Quand le mode Auto est activé, il est possible, en appuyant plusieurs fois sur la touche OK, d'afficher la température mesurée, la température configurée et l'heure actuelle.

Température configurée

Température mesurée

Heure actuelle.

Anticipation en mode

Auto

Quand le thermostat fonctionne en mode automatique, il est dans tous les cas possible de modifier la température (de la demi-heure actuelle) manuellement en appuyant plusieurs fois sur les touches + et —. De cette manière, on génère une anticipation et le pictogramme 📊 s'affiche à l'écran. Une fois la demi-heure durant laquelle la température a été modifiée terminée, le pictogramme 📊 disparaît et le thermostat suit à nouveau le programme configuré.

Mode Fil pilote

Il s'agit du mode dans lequel le radiateur est contrôlé par une unité externe, il s'active uniquement si le thermostat Auto est en mode et un signal est reçu du fil pilote (câble noir).

Le mode fil pilote est signalé par:

• un pictogramme clignotant au-dessus du logo de la maison;
• l'affichage de l'inscription « FP » en haut à droite de l'écran; les modes de fonctionnement disponibles sont décrits ci-dessous:

	Le thermostat utilise la configuration de la température Confort -3,5 °C
	Le thermostat est éteint.ATTENTION - Avec ce mode, l’installation est exposée au risque de gel.
	Le thermostat utilise la configuration de la température antigel.(réglable dans le menu configurations à la rubrique 04)
	Le thermostat utilise la température Confort.
	Le thermostat utilise la température Confort -1 °C.
[X7BY]	Le thermostat utilise la température Confort -2 °C.

Mode Antigel

Ce mode protège l'installation contre le gel en garantissant un niveau minimum de température pré-configuré à 5 °C et pouvant être modifié par l'utilisateur.

Sélectionner le mode en appuyant plusieurs fois sur la touche navigation ▶ et appuyer sur OK pour l'activer.

Pour configurer la température antigel ✿, voir la rubrique 04 du Menu configurations (pag.14).

Mode Boost

Le mode Boost ☐ permet de configurer une température spécifique pour une durée précise. Pour configurer le mode:

1. Sélectionner le mode en appuyant plusieurs fois sur la touche navigation.
2. Appuyer OK sur pour commencer la modification
3. Utiliser les touches — et + pour sélectionner la durée (de 15 minutes à 44 jours) ; l'inscription no indique que la durée est nulle et, par conséquent, pour activer correctement le mode, configurer au moins 15 minutes.
4. Appuyer OK sur pour confirmer
5. Utiliser les touches + et — pour sélectionner la température souhaitée 6.

Appuyer OK sur pour confirmer

À ce stade, le mode est activé, l'icône Boost clignote et 📁 le décompte commence en partant du temps précédemment configuré.

Mode Horloge

Ce mode permet de régler la date et l'heure du système.

Sélectionner le mode en appuyant plusieurs fois sur la touche navigation ▶ et appuyer sur pour OKI'activer.

Ensuite, maintenir OK appuyé jusqu'à ce que l'heure commence à clignoter. Chaque fois qu'un paramètre clignote à l'écran, il est possible de le modifier grâce aux touches +e—. Une fois la valeur sélectionnée, il faut la confirmer en appuyant sur le OK paramètre suivant commence alors à clignoter. (En haut à droite de l'écran s'affiche le type de paramètre sélectionné, H=heure, M=minutes ou mois, d=jour).

Séquence de configuration:

• configuration des heures et des minutes ;
• configuration du jour de la semaine (1 lundi, 2 mardi...);

Une fois le jour de la semaine confirmé, l'inscription DATE s'affiche pendant quelques secondes et la modification de la date se lance automatiquement.

Date:

• configuration du jour ;
• configuration du mois;
• configuration de l'année;

Une fois la configuration terminée, l'inscription SAVE s'affiche ; pour confirmer la date et l'heure configurées, il faut appuyer sur OK.

Mode Programme P

Le mode programme P permet de choisir le programme à appliquer en mode automatique. Auto

Sélectionner le mode en appuyant plusieurs fois sur la touche navigation ▶ et appuyer sur OK pour l'activer.

Pour sélectionner le programme souhaité, appuyer plusieurs fois sur les touches + et —. Appuyer à nouveau OK pour lancer le programme.

9 programmes prédéfinis et non modifiables sont disponibles (de P1 à P9) et 4 programmes modifiables par l'utilisateur (de U1 à U4).

IMPORTANT

Les créneaux horaires décrits ci-dessous indiquent quand, dans le programme, la température Confort ☉ est appliquée; dans les intervalles de temps restants, la température ECO sera appliquée

[VAHD]

La température Confort ☐ est configurée pour la demi-heure sélectionnée/en cours.

La température ECO est ⬇ configurée pour la demi-heure sélectionnée/en cours.

Programmes prédéfinis disponibles (non modifiables):

• P1 - de Lundi à Vendredi → matin (7-9) soir (17-23)
- Samedi et Dimanche → (8-23)
• P2 - de Lundi à Vendredi → matin (7-9) midi (12-14) soir (18-23)
- Samedi et Dimanche → (8-23)
• P3 - de Lundi à Vendredi → (6-23)
- Samedi → (7-24)
- Dimanche → (7-23)
• P4 - de Lunedì a Venerdì → (15-23)
- Sabato (7-24)
- Dimanche → (7-23)
• P5 - de Lunedì a Venerdì → matin (6-8) soir (21-23)
- Samedi et Dimanche → matin (7-9) soir (18-23)
• P6 - de Lunedì a Venerdì → matin (6-8) après-midi (14-21)
- Samedi et Dimanche → (7-21)
• P7 - de Lunedì a Venerdì → (7-19) (BUREAU)
- Samedi et Dimanche → spento
• P8 - de Lunedì a Venerdì → (8-19) (MAGASIN)
- Samedi → (8-18)
-Dimanche → éteint
• P9 - Venerdì et Weekend → allumé (DEUXIÈME MAISON)

Programmes utilisateur (modifiables):

Le thermostat dispose de 4 programmations hebdomadaires modifiables par l'utilisateur :

• Pour modifier le programme, il faut le sélectionner et maintenir appuyé OK.

• Pour modifier le programme, il faut le sélectionner et maintenir appuyé
- la modification commence à partir du premier jour de la semaine en partant de minuit et à des intervalles d'une demi-heure. Un curseur indiquant la première demi-heure (de 00:00 à 00:30) commence à clignoter en bas à gauche de l'écran.

- appuyer sur la touche + pour configurer la température Confort ⚙ pour l'intervalle indiqué par le curseur

- appuyer sur la touche — pour configurer la température ECO ♦.

- appuyer sur la touche navigation ▶ pour déplacer à droite le curseur sans modifier l'intervalle

- à chaque pression, le curseur se déplace sur la demi-heure suivante.

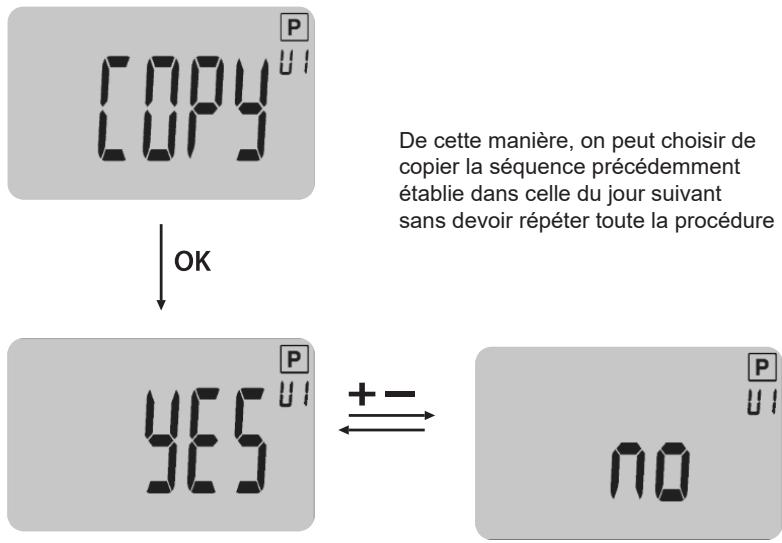

- une fois terminée la séquence horaire du jour 1, appuyer OK sur pour confirmer, la page-écran suivante apparaît alors:

Température ECO par défaut

• pour confirmer le choix, appuyer sur OK
• continuer jusqu'à la configuration du jour 7 (dimanche).

IMPORTANT

Pour enregistrer toutes les modifications apportées, il est nécessaire de confirmer le jour 7 en appuyant sur OKsinon les modifications ne seront pas enregistrées. Une fois la validation effectuée, le système revient en mode automatique en exécutant le programme précédemment configuré.

Fonctions spéciales

Allumage/arrêt du thermostat

Pour allumer et éteindre le radiateur, appuyer sur la touche ⏻.

En appuyant sur cette touche, on actionne un signal sonore.

Quand le produit est en mode extinction, la page-écran suivante s'affiche:

En appuyant sur la OK, ▶, — ou + la température mesurée s'affiche pendant quelques secondes:

En appuyant sur la OK, ▶, — ou + l'heure s'affiche pendant quelques secondes.

Pour quitter le mode extinction, il faut appuyer sur la touche ⏻.

Verrouillage du clavier 0

Cette fonction permet de verrouiller le clavier, à l'exception du bouton ⏻, grâce à une combinaison de touches spécifique.

• Pour verrouiller le clavier, il faut appuyer en même temps sur les touches OK et ▶.
• Le symbole de verrouillage « ^0 » s'affiche quand le verrouillage est activé.
• Pour déverrouiller le clavier, suivre la même procédure.

REMARQUE - Cette fonction de verrouillage du clavier est disponible dans tous les modes/menus du système.

Contrôle adaptatif du démarrage ITCS

Cette fonction peut être activée/désactivée à la rubrique 06 du menu configurations. Quand un programme en mode Auto est en cours, elle permet d'activer à l'avance le chauffage de l'installation. Cette fonction assure la température souhaitée au moment où le programme passe au mode Confort. Pour anticiper de manière intelligente le chauffage de l'installation, le système effectue différentes mesures de la température dans le temps. Grâce à ces données, il estime le temps idéal pour activer le chauffage avant le prochain point de consigne de Confort palliatif.

Détection de fenêtre ouverte

Cette fonction peut être activée à la rubrique 07 du menu configurations.

Si cette fonction est activée, l'icône s'affiche sur l'écran LCD:

Cette fonction mesure et enregistre l'évolution de la température au cours des 10 dernières minutes:

• Phase n°1 – détection de fenêtre ouverte: le thermostat se met en état de détection de fenêtre ouverte (l'icône et la valeur de la température clignotent) quand la température a diminué d'au moins 1,2 °C au cours des 10 dernières minutes.
• Phase n°2 – détection de la fermeture ou de l'action de l'utilisateur: Pendant 10 minutes, si la température augmente de 0,3 °C, l'état de la fenêtre ouverte est annulé. Le thermostat revient automatiquement au mode actuel. Si cela ne se produit pas, le radiateur s'éteint pendant 30 minutes pour ensuite revenir à l'état précédemment configuré.

Si l'utilisateur appuie sur une touche, aussi l'état de la fenêtre ouverte va s'effacer ; le thermostat va retourner automatiquement au mode actuel.

Étalonnage sonde interne

• Cette fonction est disponible à la rubrique 05 du menu configurations et permet de refaire l'étalonnage du thermostat si la température mesurée par ce dernier est différente de celle mesurée par un autre thermomètre présent dans l'habitation:
  • valeur maximale modifiable ± 5 °C
  • pas 0,1 °C

Menu configurations

Le thermostat est équipé d'un menu configurations:

• our accéder au menu, maintenir la touche OK enfoncée pendant 5 secondes.
• Utiliser la touche navigation pour parcourir le menu.
- Appuyer sur OK pour accéder à la modification de la configuration sélectionnée Utiliser les touches + et — pour modifier la valeur.
• Appuyer à nouveau sur OK per confermare.

Exemple de modification de configuration 01
Configuration 01

01	°C/°F Type de degrés affichés°C degrés Celsius°F degrés Fahrenheit
02	Format de l’heure24H (24:00)12H (12:00 AM (matin) / PM (après-midi)
03	dst Modification automatique de l’heure (été <--> hiver)YES L’heure change automatiquement.no L’heure devra être modifiée manuellement.
04	AF Température antigelCe menu permet de configurer la température du mode « antigel ».La valeur prédéfinie de cette configuration es ± 5^ CModification de la valeur avec les touches — ou + validation avec OK.
05	___. Étalonnage de la sonde interneAffichage de la valeur mesurée par le thermostat avec valeur de déviation.Pour modifier la valeur lue, il faut appuyer sur les touches+ ou — , puis sur la touche OKpour enregistrer la valeur.Appuyer à nouveau sur la touche pour afficher la déviation ajoutée à la valeur de la température.
06	ITCS Intelligent Temperature Control SystemActivation/désactivation de la fonction de programmation automatique du chauffage anticipé (voir paragraphe des fonctions spéciales 3.3).YES Fonction activée.no Fonction désactivée.
07	Win Détection de fenêtres ouvertesActivation/désactivation de la fonction de détection de l'ouverture de la fenêtre (voir paragraphe des fonctions spéciales 3.4).YES Fonction activée.no Fonction désactivée.
08	Clr Configuration prédéfiniePermet de rétablir les configurations prédéfinies du thermostat (heure, programmes...)Validation en appuyant 10 secondes sur la touche OK.
09	Version du logicielVers ___. (non modifiable)
10	END Sortie du menu utilisateurAppuyer sur la touche OK pour quitter le menu et revenir à la page-écran principale.

Contents

LCD Screen Icons 16

Operating mode 17

Comfort Manual Mode 17

ECO Manual Mode 18

Automatic Mode 18

Pilot Wire Mode Auto 18

Anti-freeze Mode 19

Boost Mode ✱️

20

Clock Mode 21
