RA50 - Moteur tubulaire CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions variables selon l'installation
Poids	Environ 10 kg
Compatibilités	Compatible avec les portes de garage jusqu'à 10 m²
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Max 600 W
Fonctions principales	Ouverture et fermeture automatique de la porte de garage, télécommande incluse
Entretien et nettoyage	Vérifier régulièrement le fonctionnement, nettoyer les rails et les pièces mobiles
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Chamberlain
Sécurité	Système de détection d'obstacles, protection anti-relevage
Informations générales utiles	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - RA50 CHAMBERLAIN

Comment installer le CHAMBERLAIN RA50 ?

Pour installer le CHAMBERLAIN RA50, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de monter le moteur sur une surface plane et stable, et de respecter les mesures de sécurité.

Que faire si le CHAMBERLAIN RA50 ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est branché et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel pour les étapes de dépannage.

Comment régler la force de traction du CHAMBERLAIN RA50 ?

La force de traction peut être ajustée à l'aide du bouton de réglage situé sur le moteur. Consultez le manuel d'utilisation pour des instructions détaillées sur le réglage de la force.

Est-ce que le CHAMBERLAIN RA50 est compatible avec les télécommandes ?

Oui, le CHAMBERLAIN RA50 est compatible avec les télécommandes. Assurez-vous d'associer la télécommande au système en suivant les instructions du manuel.

Comment entretenir le CHAMBERLAIN RA50 ?

Pour entretenir le CHAMBERLAIN RA50, nettoyez régulièrement les composants et vérifiez l'état des câbles et des connexions. Lubrifiez les pièces mobiles selon les recommandations du fabricant.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez si la batterie de la télécommande est déchargée et remplacez-la si nécessaire. Si le problème persiste, essayez de reprogrammer la télécommande en suivant les instructions du manuel.

Le CHAMBERLAIN RA50 émet des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un problème avec les pièces mobiles ou le moteur. Vérifiez l'alignement des rails et lubrifiez les pièces. Si le bruit persiste, contactez un professionnel.

Comment réinitialiser le CHAMBERLAIN RA50 ?

Pour réinitialiser le CHAMBERLAIN RA50, débranchez l'appareil pendant environ 30 secondes, puis rebranchez-le. Consultez le manuel pour des instructions spécifiques sur la réinitialisation.

MODE D'EMPLOI RA50 CHAMBERLAIN

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des electriciens spécialisés et habilités à cet effet.

Les enfants ne doivent pas être autorisés à jouer avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement.

En cas d'interventions de maintenance ou de nettoyage sur l'installation proprement dite ou à proximité immédiate de cette dernière, arrêtez le système de volets roulants ou de stores et le déconnectez du réseau d'alimentation.

Après l'installation, s'assurer que l'accès au moteur soit garanti en permanence.

Veiller à garantir une distance suffisante (au moins 40 cm) entre les pièces en mouvement et les objets situés à proximité.

Éviter et, le cas échéant, sécuriser les zones de coinçement et de cisaillement.

Consignes de sécurité importantes pour l'installateur

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves. Respecter les consignes de sécurité de la norme EN 60 335-2-97:2000.

Les interventions sur l'installation électrique doivent être exclusivement effectuées par un personnel spécialisé et formé à cet effet.

Lors du fonctionnement d'installations et d'appareils électriques ou électroniques, une tension électrique dangereuse peut être présente aux bornes de certains composants. Toute intervention par un personnel non qualifié ou le non-respect des avertissements peut entraîner des dommages corporels ou matériels.

Respecter toutes les normes et prescriptions en vigueur relatives à l'installation électrique.

Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agréés par la société Chamberlain.

En cas d'utilisation de produits d'autres marques, non agréés, ou de transformation des accessoires, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Tous les câbles et dispositifs de commande non indispensables au fonctionnement doivent être mis hors service avant de procéder à l'installation.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Garantir une distance suffisante entre les pièces en mouvement et les objets situés à proximité.

Le couple nominal et la durée de fonctionnement doivent correspondre aux exigences du produit entraîné.

Les caractéristiques techniques - couple nominal et durée de fonctionnement - figurent sur la plaquette signalétique de l'entraînement tubulaire.

Éviter et sécuriser les zones de coinçement et de cisaillement.

Respecter les distances de sécurité selon DIN EN 294.

Pour toute information complémentaire, se reporter également aux informations produit de la société Chamberlain.

Utilisation en conformité

Les entraînements tubulaires de type RA10 - RA50 sont exclusivement prévus pour l'actionnement de volets roulants et de systèmes de stores.

Conformément à la norme EN 60 335-2-97:2000, le câble de raccordement secteur de l'entraînement RA10 doit être installé à l'intérieur.

Pour la fixation des supports de fixation sur le moteur RA10, utiliser exclusivement les vis EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4).

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées ou en cas de modifications alterant la sécurité de l'installation, le fabricant ou le revendeur dé

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi. En cas de manipulation incorrecte, le fabricant ou le revendeur dé

Déclaration de conformité

Le moteur tubulaire. RA10 - RA20 - RA30 - RA50 est conforme aux sections applicables des Normes. EN55014. EN610003.

selon les clauses et toutes les modifications des directives EU. 73/23/EEC, 89/336EEC

Déclaration d'incorporation

Le moteur tubulaire, modèle RA10, RA20, RA30 ou RA50, si installé et maintenu selon toutes les instructions du fabricant, de concert avec un volet qui a, lui aussi, été installé et maintenu selon toutes les instructions du fabricant, satisfait aux clauses de la Directive EU 89/392/EEC et de toutes ses modifications.

Je soussigné déclare par la présente que l'équipement spécifique ci-dessus et tout accessoire mentionné dans ce manuel est conforme aux Directives et Normes ci-dessus.

Chamberlain GmbH

D-66793 Saarwellingen

juin, 2002

Colin B. Willmott

Ingénieur en chef

Contenu du kit

1. Moteur (1)
2. Sachet d'accessoires
3. Accessoire de réglage (2) Dispositif de sûreté (RA10 - RA30) (3) de la roue (RA50) (4)
4. Clavette carrée (RA50) (5)
5. Clavette carrée (RA10 - RA30) (6)
6. Notice de montage
7. Couronne (7)
8. Support (8)

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce mode d'emploi avant d'entreprendre les procédures d'installation.
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.
3. Déterminer si le moteur doit être installé du côté gauche, ou du côté droit du volet, figure E(a ou b). L'installer du même côté que le levier manuel. Laisser descendre le volet jusqu'en bas.
4. Assurez-vous que le moteur est introduit jusqu'à la butée. La commande de fin de course s'effectue via la bague en plastique poussé à fond.

Moteurs avec des fins de course mécaniques

Modèle	Diamètre	Couple moteur	Vitesse de rotation	Puisance	Fréquence	Con-sommation	Puisance absorbée	Temporisation de déclenchement	Capacité du fin de course
	(mm)	(Nm)	(trs./min.)	(V)	(Hz)	(A)	(W)	(min)	(U)
RA10	35	10	14	230	50	0,40	100	4	38
RA20	45	14	15	230	50	0,67	155	4	38
RA30	45	19	15	230	50	0,77	175	4	38
RA50	45	36	15	230	50	1,18	230	4	38

Garantie du moteur tubulaire

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériel et/ou de main d'œuvre pour une période de 60 mois complets (5 ans) après la date d'achat des modèles RA10, RA20, RA30 ou RA50. À la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher un éventuel défaut visible.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s'avèrent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pièces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des défauts, mais qui sont causés par une utilisation déraisonnable (y compris une utilisation qui n'est pas entièrement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien; une absence de maintenance ou de réglage nécessaire; ou toute modification ou altération du produit), les coûts de main d'œuvre associés au démontage et à la réinstallation d'une unité réparée ou remplacée, ou les piles de rechange.

Un produit sous garantie qui s'avère être defectueux en matériel et/ou en main d'œuvre sera réparé ou remplacé (au choix de Chamberlain) sans que le propriétaire n'ait à payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces défauteuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH.

Si, au cours de la période de garantie, le produit semble être defectueux, veuillez contacter le magasin qui vous l'avait vendu. Cette garantie n'affecte pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constituera le remède unique et exclusif de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage indirect ou conséquentiel pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.

Installation

Monter ou raccorder la conduite au boitier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.

A Faire glisser la couronne (7) sur le moteur et fixer la roue à l'aide du dispositif de suture (3 ou 4). Fixer la clavette carée sur le moteur à l'aide de la vis (5/6) livrées avec le moteur. B Déroulez entièrement le volet roulant (a). Enlevez le tablier de l'axe (b); Enlevez la commande manuelle (c). C Retirez l'axe. D Placez le moteur (1) entièrement dans l'axe. Le fin de course ne fonctionne qu'avec un entraînement complètement enfoncé. Prenez garde à ce que la bague de l'adaptateur soit bien enfoncée. Ne forcez pas, ne cognez pas les pièces. N'abimez pas le moteur tubulaire en le pénétrant! E Procédez selon les exigences spéciales pour un fonctionnement côté gauche (a) ou côté droit (b): Fixez le support (8) au mur (utilisez les vis et chevilles adaptées). G Insérer le moteur (a) dans le support de fixation (8) et verrouillez.

S'assurer que les vis de réglages de limites sont accessibles.

Ne pas encore remonter le tablier sur l'axe!

Reglage de LIMITE

«Ouvert» et «Fermé»

Procédure de réglage de limite

N°1 Réglage de limite pour le «Volet ouvert»

• = augmentation de la course
• = réduction de la course

N° 2 Réglage de limite pour le «Volet fermé»

• = augmentation de la course
• = réduction de la course

Attention, les fins de courses ne peuvent fonctionner que si le moteur est complètement inséré dans l'axe du volet roulant.

Lire attentivement les instructions suivantes avant d'effectuer les réglages de limite d'ouverture ou de fermeture.

Pour attacher le matériel du volet sur l'arbre, utiliser UNIQUEMENT les vis de montage de 3,9 x 6,5 fournies (pas approprié pour le RA10). Sinon, l'entraînement pourrait être endommagé par des vis trop longues.

Prière d'observer ce point en particulier pour le modèle RA10 (aucune vis fournie). Utilisez la fixation correspondante de la tentative du volet sur l'axe. Des vis trop longues peuvent endommager l'entraînement.

SI DES REPRISES DE REGLAGES SONT NECESSAIRES, LES EFFECTUER COMME SUIT:

VIS DE RÉGLAGE DE LIMITE N° 1 - OUVERTURE

Faire marcher le moteur pendant un cycle d'ouverture.

Si le moteur s'arrête avant que le volet ne soit complètement ouvert: Tourner la vis de réglage N° 1 dans le sens + et ouvrir le volet davantage, jusqu'à ce que la position désirée soit atteinte. Si le moteur s'arrête après l'ouverture complète du volet roulant:

Fermer le volet au-dessous de la position désirée. Tourner la vis de réglage N° 1 dans le sens - et ouvrir à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

VIS de réglage de LIMITE n° 2 - fermeture

Faire marcher le moteur pendant un cycle de fermeture. Si le moteur s'arrête trop tôt (avant la fermeture complète du volet roulant) : Tourner la vis de réglage N° 2 dans le sens + et fermer à nouveau le volet, jusqu'à ce que la position désirée soit atteinte. Si le moteur s'arrête après la fermeture complète du volet roulant : Baisser le volet au-dessus de la position désirée. Tourner la vis de réglage N° 2 dans le sens - et fermer à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

Raccordement electrique

Ne connectez jamais plusieurs moteurs sur une horloge ou un inverseur sans utiliser de relais de séparation - (disponible comme accessoire).

c'est-à-dire qu'il faut un relais de séparation pour chaque moteur connecté.

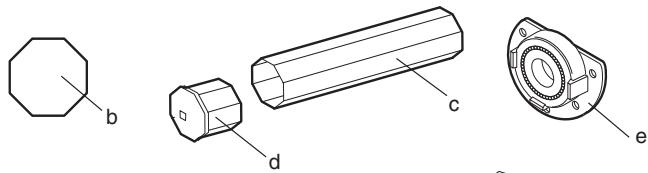

L'illustration montre aussi le support de fixation (b) ; le moteur tubulaire (a) ; l'axe en acier (c) ; l'embout d'axe (d) ; et le support mural du côté opposé (e). Pour l'installation du moteur du côté gauche, suivre le diagramme de câblage exactement comme indiqué pour l'accessoire de commande. Pour le sens correct de rotation avec une installation du moteur du côté droit, les fils électriques (marron et noir) doivent être inversés entre l'accessoire de commande et le moteur. (Voir les instructions jointes à l'accessoire choisi).

Demander à un électricien qualifié d'effectuer le raccordement électrique conformément au code électrique en vigueur.

Les accessoires sont disponibles à la section L en page 4.

Le moteur ne fonctionne pas

• Panne de secteur. Vérifier auprès d'un voisin.
• Le disjoncteur s'est déclenché ou un fusible a sauté. Vérifier la protection de surcharge de l'immeuble. Si nécessaire, demander à un electricien autorisé de modifier la répartition des charges. L'inverseur est défectueux. Demander à un électricien autorisé de le vérifier et de le remplacer si nécessaire.
• Des cycles répétés peuvent avoir déclenché l'inverseur de protection de surcharge du moteur. Attendre 15 minutes et essayer à nouveau.

Le moteur fonctionne d'une façon intermittente

• Demander à un électricien autorisé de vérifier le raccordement du câblage entre l'interrupteur et le moteur, et de le replacer si nécessaire

Le moteur ne s'arrête pas

• S'assurer que l'adaptateur de l'axe est placé à fond contre l'arrêt.
• S'assurer que le moteur est introduit à fond dans le tube du store.

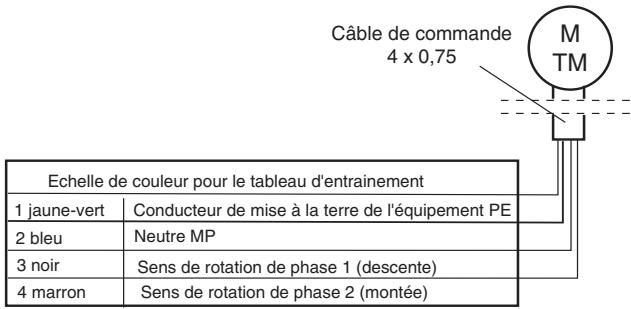

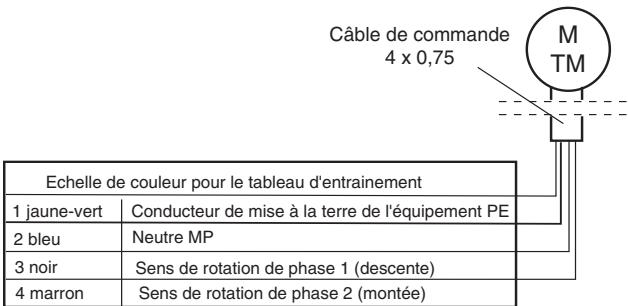

Raccordement de l'interrupteur

(montage à gauche)

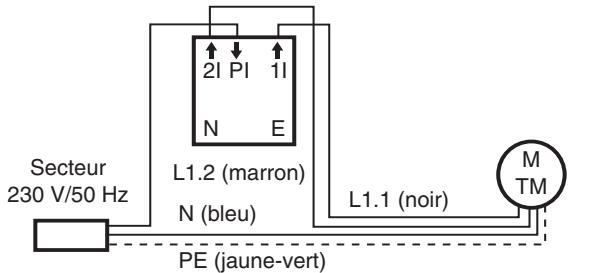

Raccordement de l'interrupteur à encastrer modèle TCS1ED (montage à gauche)

(a) RA10

RA20

Moteur 10Nm / 35mm

RA30

Moteur 14Nm / 45mm

RA50

Moteur 19Nm / 45mm

(b) TAR40B

Moteur 36Nm / 45mm

TAP65B

Adaptateur profilé, 65mm

TAO70B

Adaptateur octogonal, 70mm

TAM78B

Embout d'axe pour axe octogonal 60mm

(e) 121084

Support mural

(f) TCS1ED

Inverseur

(g) TCT2ED

Horloge programmable

TCTR2ED

Horloge programmable avec radio récepteur intégré

TCTTX2ED

Horloge programmable avec émetteur intégré

(h) WTMZ1

Relais de séparation

(i) TCRX3ED

Commande radio de volets roulants pour une incorporation dans le caisson

(i) TCTX2ED

Interrupteur mural émetteur radio

TCRX2ED

Commande de volets roulants avec récepteur radio intégré

(k) WTMLS1

Capeur solaire

(I) TCL5E

Capteur solaire et bris de vitre

(m) 703280

Inverseur à encastrer
