Intitulé	Description
Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V AC
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Compatibilités	Compatible avec les systèmes de télécommande Chamberlain
Type de batterie	Non applicable
Tension	230 V
Puissance	Non spécifiée
Fonctions principales	Ouverture et fermeture automatique de la porte, télécommande, sécurité anti-relevage
Entretien et nettoyage	Vérifier régulièrement le fonctionnement, nettoyer les rails et les capteurs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Chamberlain
Sécurité	Système de sécurité intégré, détection d'obstacles
Informations générales	Installation recommandée par un professionnel pour garantir le bon fonctionnement

FOIRE AUX QUESTIONS - TM20 CHAMBERLAIN

Comment réinitialiser le CHAMBERLAIN TM20 ?

Pour réinitialiser le CHAMBERLAIN TM20, appuyez sur le bouton de programmation pendant 10 secondes jusqu'à ce que le voyant clignote, puis relâchez.

Que faire si le CHAMBERLAIN TM20 ne s'ouvre pas ?

Vérifiez d'abord si les piles sont chargées. Si elles sont bonnes, vérifiez la connexion au moteur et assurez-vous qu'il n'y a pas d'obstacles sur la voie.

Comment remplacer les piles du CHAMBERLAIN TM20 ?

Ouvrez le compartiment des piles à l'arrière de l'appareil, retirez les anciennes piles et insérez les nouvelles piles en respectant la polarité.

Le CHAMBERLAIN TM20 émet un bip constant, que faire ?

Un bip constant indique généralement un problème d'alimentation ou un capteur bloqué. Assurez-vous que l'appareil est correctement alimenté et que rien ne gêne les capteurs.

Comment programmer le CHAMBERLAIN TM20 avec une télécommande ?

Pour programmer une télécommande, appuyez sur le bouton de programmation sur le moteur du CHAMBERLAIN TM20, puis appuyez sur le bouton de la télécommande que vous souhaitez associer.

Le CHAMBERLAIN TM20 fonctionne lentement, que faire ?

Vérifiez si les rails sont propres et lubrifiés. S'il y a des débris ou de la rouille, cela peut ralentir le mouvement. Assurez-vous également que le moteur n'est pas surchargé.

Comment savoir si le CHAMBERLAIN TM20 nécessite un entretien ?

Si vous remarquez des bruits inhabituels, un mouvement saccadé ou des erreurs fréquentes, il est temps de vérifier et d'entretenir votre appareil.

Où trouver les pièces de rechange pour le CHAMBERLAIN TM20 ?

Les pièces de rechange peuvent être trouvées chez les revendeurs agréés, dans les magasins de bricolage ou directement sur le site web de CHAMBERLAIN.

Le CHAMBERLAIN TM20 est-il compatible avec les systèmes de domotique ?

Oui, le CHAMBERLAIN TM20 peut être intégré à certains systèmes de domotique. Veuillez consulter le manuel pour plus de détails sur la compatibilité.

Comment contacter le support technique pour le CHAMBERLAIN TM20 ?

Vous pouvez contacter le support technique en visitant le site web de CHAMBERLAIN ou en appelant le numéro de service client indiqué dans le manuel d'utilisation.

MODE D'EMPLOI TM20 CHAMBERLAIN

Ces symboles d'avertissement de sécurité vous demandent de faire attention - ils indiquent des instructions pour éviter un risque de sécurité personnelle ou de dommage matériel. Il faut lire ces instructions attentivement. Ce moteur tubulaire a été élevé et essayé pour fonctionner d'une façon raisonnablement sûre, du moment qu'il est installé et utilisé en respectant strictement les consignes de sécurité ci-dessous.

Le non-respect des instructions ci-dessous peut conduire à des blessures graves ou des dommages matériels.

Attention: pour la securite des personnes, respectez les presentes instructions. conservez soigneusedment les presentes instructions.

Afin d'éviter des blessures, baissez complètement le volet avant de desserrer les vis à l'embout du volet.

Le montage et le câblage doivent correspondre aux normes locales de construction et d'électrification.

Sur l'arrivée de courant, il est nécessaire d'installer un dispositif de coupure conforme (intervalle de coupure de 3mm, coupure sur tous les pôles).

Les conduites qui seraient endommagées ne peuvent être changées que par le constructeur ou son service client.

Nelaïsez pas les enfants jouer avec les unités de commande. Tenez les télécommandes hors de leur portée.

Vérifiez l'équilibrage de votre installation et son état général de fonctionnement. N'utilisez pas l'entraînement si une réparation ou un réglage s'impose.

Gardez un oeil sur l'entraînement pendant le mouvement du volet et tenez les gens à distance jusqu'à l'arrêt de l'entraînement.

Assurez-vous que même après le montage effectué, l'accès au moteur est possible à tout moment.

Contenu du kit

(1) TM10, TM20, TM30 ou TM50 moteur tubulaire (2) Vis M5 x 15 avec rondelle (1 chacune) TM20, TM30, TM50 Vis 4,8 x 22 avec rondelle (1 chacune) - TM10 (3) Adaptateur de tube, 60mm, octogonal pour TM20, TM30, TM50 (4) Adaptateur de tube, 40mm, octogonal pour TM10

(5) Cheville carrée (1) ou autre (5.1) Carré avec fixation (1) et 2 vis (6) Bracelet de montage (1) (7) Goupille (1) (8) Vis de 3,9 x 6,5 (3) TM20, TM30, TM50 pour fixer le blindage (9) Support de fixation TM10 (se compose de 2 pièces) (10) Vis de fixation (2) TM10 pour support de fixation (11) Cheville de réglage

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce Mode d'emploi avant d'entreprendre les procédures d'installation.
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.
3. Déterminer si le moteur doit être installé du côté gauche, F (1) ou du côté droit (2) du volet. L'installer du même côté que le levier manuel. Laisser descendre le volet jusqu'en bas.
4. Assurez-vous que le moteur est introduit jusqu'à la butée. La commande de fin de course s'effectue via la bague en plastique poussée à fond.

Garantie du moteur tubulaire

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériau et/ou de main d'œuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modèles TM10, TM20, TM30 et TM50. A la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher tout défaut visible éventuel.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s'avèrent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pièces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des défauts, mais qui sont causés par une utilisation déraisonnable (y compris une utilisation qui n'est pas entièrement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien; une absence de maintenance ou de réglage nécessaire; ou toute modification ou altération du produit), les coûts de main d'œuvre associés au démontage et à la réinstallation d'une unité réparée ou remplacée, ou les piles de rechange.

Un produit sous garantie qui s'avère être defectueux en matériau et/ou en main d'oeuvre sera réparé ou remplacé (au choix de Chamberlain) sans que le propriétaire n'ait à payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces defectueuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH.

Si, au cours de la période de garantie, le produit semble être defectueux, veuillez contacter le magasin qui vous l'avait vendu. Cette garantie n'affecte pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constituera le remède unique et exclusif de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage incident ou conséquentiel pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.

Données techniques
Type	TM10	TM20	TM30	TM50
Puissance	125 Watts	155 Watts	185 Watts	235 Watts
Alimentation	230V / 50Hz, cable 2m	230V / 50Hz, cable 2m	230V / 50Hz, cable 2m	230V 550Hz, cable 2m
Couple	10Nm	15Nm	20Nm	40Nm
Capacité de levage	18kg (tube 40mm)	25kg (tube 60mm)	35kg (tube 60mm)	72kg (tube 60mm)
Tours/minute	14 trs/Min.	18 trs/Min.	18 trs/Min.	18 trs/Min

Installation

Monter ou raccorder la conduite au boîtier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.

B Poussez l'adaptateur de tube (3/4) sur le moteur (1) et fixez l'adaptateur d'entraînement du petit matériel de montage (2). Placez le support carré (5) dans l'évidement à la tête du moteur et calez-le en appuyant doucement. Si le support carré est livré avec une fixation (5.1), fixez-la avec des vis. Pour le modèle TM10, le support de fixation (9) est fixé avec 2 vis (10). C Déroulez entièrement le volet roulant (a). Enlevez la tente de l'axe (b); enlevez la commande manuelle (c). D Retirez l'axe. E Placez le moteur (1) entièrement dans l'axe. Le fin de course ne fonctionne qu'avec un entraînement complètement enfoncé. Prenez garde à ce que la bague de l'adaptateur soit bien enfoncée. Ne forcez pas, ne cognez pas les pièces. N'abimez pas le moteur tubulaire en le pénétrant! F Procédez selon les exigences spéciales pour un fonctionnement côté gauche (a) ou côté droit (b): fixez le bracelet de montage (6) au mur (10) (utilisez les vis et chevilles adaptées). H Placez le support carré sur le moteur (1) dans le bracelet de montage (6) et fixez avec une goupille.

S'assurer que les vis de réglages de limites (sous le bracelet de montage) sont accessibles.

Ne pas encore remonter le volet roulant sur l'axe!

Ne connectez jamais plusieurs moteurs sur une horloge ou un inverseur sans utiliser de relais de séparation - (h) (disponible comme accessoire),

c. à. d. qu'il faut un relais de séparation pour chaque moteur connecté.

L'illustration montre aussi le bracelet de montage (b) ; le moteur tubulaire (a) ; l'axe en acier (c) ; l'embout d'axe (d) ; et le roulement du mur du côté opposé (e). Pour l'installation du moteur du côté gauche, suivre le diagramme de câblage exactement comme indiqué pour l'accessoire de commande. Pour le sens correct de rotation avec une installation du moteur du côté droit, les fils électriques (marron et noir) doivent être inversés entre l'accessoire de commande et le moteur. (Voir les instructions jointes à l'accessoire choisi).

Demander à un électricien qualifié d'effectuer le raccordement électrique conformément au code électrique en vigueur.

TCS1ED Commutateur à bascule (f)

TCT2ED Horloge programmable (g)

TCTX2ED Interrupteur mural (sans figure)

TCTRX2ED Horloge programmable avec radio récepteur intégré (sans figure)

D'autres accessoires sont disponibles à la section M en page 3.

Reglage de LIMITE «ouvert» et «fermé»

Procédure de réglage de limite

N° 1 Réglage de limite pour le «Volet ouvert»

• = augmentation de la course de fermeture
• = réduction de la course de fermeture

N° 2 Réglage de limite pour le « Volet fermé »

• = augmentation de la course d'ouverture
• = réduction de la course d'ouverture

Attention, les fins de courses ne peuvent fonctionner que si le moteur est complètement inséré dans l'axe du volet roulant.

Lire attentivement les instructions suivantes avant d'effectuer les réglages de limite d'ouverture ou de fermeture.

Pour attacher le matériel du volet sur l'arbre, utiliser UNIQUEMENT les vis de montage de 3,9 x 6,5 fournies (TM20, TM30, TM50 seulement). Sinon, l'entraînement pourrait être endommagé par des vis trop longues.

Prière d'observer ce point en particulier pour le modèle TM10 (aucune vis fournie). Utilisez la fixation correspondante de la tentative du volet sur l'axe. Des vis trop longues peuvent endommager l'entraînement.

SI DES REGLAGES SONT NECESSAIRES, LES EFFECTUER COMME SUIT:

VIS DE RÉGLAGE DE LIMITE N° 1 - OUVERTURE

Faire marcher le moteur pendant un cycle d'ouverture.

Si le moteur s'arrête avant que le volet ne soit complètement ouvert: Tourner la vis de réglage N° 1 dans le sens + et ouvrir le volet davantage, jusqu'à ce que la position désirée soit atteinte. Si le moteur s'arrête après l'ouverture complète du volet roulant:

Fermer le volet au-dessous de la position désirée. Tourner la vis de réglage N° 1 dans le sens - et ouvrir à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

VIS de réglage de LIMITE n° 2 - fermeture

Faire marcher le moteur pendant un cycle de fermeture. Fixer le volet roulant sur l'axe. Si le moteur s'arrête trop tôt (avant la fermeture complète du volet roulant):

Tourner la vis de réglage N° 2 dans le sens + et fermer à nouveau le volet, jusqu'à ce que la position désirée soit atteinte. Si le moteur s'arrête après la fermeture complète du volet roulant:

Baisser le volet au-dessus de la position désirée. Tourner la vis de réglage N° 2 dans le sens - et fermer à nouveau le volet. Répéter la procédure autant de fois que nécessaire pour atteindre la position désirée.

Le moteur ne fonctionne pas

• Panne de secteur. Vérifier auprès d'un voisin.
• Le disjoncteur s'est déclenché ou un fusible a sauté. Vérifier la protection de surcharge de l'immeuble. Si nécessaire, demander à un electricien autorisé de modifier la répartition des charges. L'inverseur est défectueux. Demander à un électricien autorisé de le vérifier et de le remplacer si nécessaire.
• Des cycles répétés peuvent avoir déclenché l'inverseur de protection de surcharge du moteur. Attendre 15 minutes et essayer à nouveau.

Le moteur fonctionne d'une façon intermittente

• Demander à un électricien autorisé de vérifier le raccordement du câblage entre l'interrupteur et le moteur, et de le replacer si nécessaire

Le moteur ne s'arrête pas

• Vérifier pour s'assurer que l'adaptateur de l'axe est placé à fond contre l'arrêt.
• Vérifier pour s'assurer que le moteur est introduit à fond dans le tube du store.

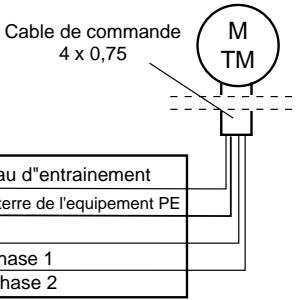

Raccordement de l'interrupteur modèle 703280 monté à ras

Echelle de couleur pour le tableau d"entrainement
1 jaune-vert	Conducteur de mise à la terre de l'equipement PE
2 bleu	Neutre MP
3 noir	Sens de rotation de phase 1
4 marron	Sens de rotation de phase 2

Raccordement de l'interrupteur modèle TCS1ED monté à ras

(a) 704636 120785ASA 120758ASA 120756ASA

Description

Moteur TM10 Moteur TM20 Moteur TM30 Moteur TM50

(b) TAO70ASA

Adaptateur d'axe octagonal 70mm (sauf pour TM10)

(c) WT860-1

Axe octagonal 60mm avec embout d'axe - 1m

WT860-2

Axe octagonal 60mm avec embout d'axe - 2m

WT860-3

Adaptateur d'axe octogonal 60mm avec embout d'axe - 3m

(d) 120995

Embout d'axe pour axe octagonal 60mm

(e) 121084

Support pour WT860

(f) TCS1ED

Inverseur (Commutateur à bascule)

(g) TCT2ED

Horloge programmable

TCTR2ED

Horloge programmable avec radio récepteur intégré

TCTTX2ED

Horloge programmable avec émetteur intégré

(h) WTMZ1

Relais de séparation

(i) TCRX3ED

Commande radio de volets roulants pour une incorporation dans le caisson

(j) TCTX2ED

Interrupteur mural émetteur radio

TCRX2ED

Commande de volets roulants avec récepteur radio intégré

(k) WTMLS1

Capeur solaire

(I) TAP65ASA

Adaptateur d'axe, arbre profilé 65mm (sauf pour TM10)

(m) TCLS1ED

Capteur solaire et bris de vitre

(n) 703280

Inverseur

708218

Sachet d'accessoires TM10 - Support moteur (sans figure)

708223

Sachet d'accessoires TM10 - Adaptateur (sans figure)

041TM707008

Sachet d'accessoires TM20, TM30, TM50 (sans figure)

TAM120155

Adaptateur d'axe rainuré 78mm seulement pour TM50 (sans figure)

TAM120162

Adaptateur d'axe rainuré 85mm seulement pour TM50 (sans figure)
