RA5 - Moteur tubulaire CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Système de commande à distance, compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V AC
Dimensions approximatives	Dimensions du moteur : 30 cm x 15 cm x 10 cm
Poids	Environ 4 kg
Compatibilités	Compatible avec la plupart des portes de garage standard
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	500 W
Fonctions principales	Ouverture et fermeture automatique, télécommande, sécurité anti-revers
Entretien et nettoyage	Vérifier régulièrement les fixations et nettoyer le moteur avec un chiffon doux
Pièces détachées et réparabilité	Pièces disponibles sur demande, facilité de réparation grâce à un manuel d'utilisation
Sécurité	Système de détection d'obstacles, verrouillage automatique en position fermée
Informations générales utiles	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - RA5 CHAMBERLAIN

Comment réinitialiser le CHAMBERLAIN RA5 ?

Pour réinitialiser le CHAMBERLAIN RA5, appuyez et maintenez le bouton de programmation pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera tous les paramètres aux valeurs par défaut.

Pourquoi mon CHAMBERLAIN RA5 ne s'ouvre pas ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que le câble est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, vérifiez les capteurs de sécurité pour tout obstacle.

Comment régler la force d'ouverture et de fermeture ?

Pour ajuster la force d'ouverture et de fermeture, utilisez les vis de réglage situées sur le moteur. Tournez dans le sens horaire pour augmenter la force et dans le sens antihoraire pour la diminuer.

Le CHAMBERLAIN RA5 émet un bip continu, que faire ?

Un bip continu indique généralement un problème de sécurité. Vérifiez les capteurs pour vous assurer qu'ils ne sont pas obstrués ou mal alignés.

Comment installer le CHAMBERLAIN RA5 ?

L'installation du CHAMBERLAIN RA5 nécessite de suivre le manuel d'instructions fourni. Assurez-vous de respecter toutes les étapes pour un montage correct et sécurisé.

Le moteur fait du bruit mais la porte ne bouge pas, que faire ?

Cela peut indiquer un problème avec la chaîne ou la courroie. Inspectez ces éléments pour vérifier s'ils sont endommagés ou défectueux. Si nécessaire, remplacez-les.

Comment changer la télécommande du CHAMBERLAIN RA5 ?

Pour changer la télécommande, appuyez sur le bouton de programmation sur le moteur, puis sur le bouton de la télécommande que vous souhaitez ajouter. Le voyant clignotera pour indiquer que la programmation a réussi.

Où puis-je trouver des pièces de rechange pour le CHAMBERLAIN RA5 ?

Les pièces de rechange peuvent être commandées directement sur le site officiel de Chamberlain ou auprès de revendeurs agréés.

Le capteur de sécurité ne fonctionne pas, comment le tester ?

Pour tester le capteur de sécurité, assurez-vous qu'il est propre et bien aligné. Vous pouvez également vérifier les connexions électriques pour vous assurer qu'elles sont sécurisées.

MODE D'EMPLOI RA5 CHAMBERLAIN

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des electriciens spécialisés et habilités à cet effet.

Les enfants ne doivent pas être autorisés à jouer avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement.

En cas d'interventions de maintenance ou de nettoyage sur l'installation proprement dite ou à proximité immédiate de cette dernière, arrêtez le système de volets roulants ou de stores et le déconnectez du réseau d'alimentation.

Après l'installation, s'assurer que l'accès au moteur soit garanti en permanence (DIN 18073).

Veiller à garantir une distance suffisante (au moins 40 cm) entre les pièces en mouvement et les objets situés à proximité.

Éviter et, le cas échéant, sécuriser les zones de coinçement et de cisaillement.

Respecter les distances de sécurité selon DIN EN 294.

Pour toute information complémentaire, se reporter également aux informations produit de la société Chamberlain.

Consignes de sécurité importantes pour l'installateur

Attention! Le non-respect de ces consignes peut entraîner des risques de blessures graves. Respecter les consignes de sécurité de la norme EN 60 335-2-97:2000.

Les interventions sur l'installation électrique doivent être exclusivement effectuées par un personnel spécialisé et formé à cet effet.

Lors du fonctionnement d'installations et d'appareils électriques ou électroniques, une tension électrique dangereuse peut être présente aux bornes de certains composants. Toute intervention par un personnel non qualifié ou le non-respect des avertissements peut entraîner des dommages corporels ou matériels.

Respecter toutes les normes et prescriptions en vigueur relatives à l'installation électrique.

Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agréés par la société Chamberlain.

En cas d'utilisation de produits d'autres marques, non agréés, ou de transformation des accessoires, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Tous les câbles et dispositifs de commande non indispensables au fonctionnement doivent être mis hors service avant de procéder à l'installation.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Garantir une distance suffisante entre les pièces en mouvement et les objets situés à proximité.

Le couple nominal et la durée de fonctionnement doivent correspondre aux exigences du produit entraîné.

Les caractéristiques techniques - couple nominal et durée de fonctionnement - figurent sur la plaquette signalétique de l'entraînement tubulaire.

Utilisation en conformité

Les entraînements tubulaires de type RA5 - RA55 sont exclusivement prévus pour l'actionnement de volets roulants et de systèmes de stores.

Ils seront à ouvrir et fermer les installations qu'ils équipped et ne font que remplacer la personne qui les utilise. Les moteurs tubulaires ne doivent donc équipier que des volets roulants et stores pare-soileil en parfait état.

Toute installation dont la manœuvre semble difficile doit être mise en état et toute pièce défectueuse doit être remplacée avant d’être équipée d’un moteur tubulaire.

Seul un volet roulant et store en parfait état permet de garantir un fonctionnement de l'installation en toute sécurité et permet d'éviter tout dégât lors de manœuvres d'ouverture et de fermeture automatiques préprogrammées.

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées ou en cas de modifications altérant la sécurité de l'installation, le fabricant ou le revendeur dé

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi. En cas de manipulation incorrecte, le fabricant ou le revendeur dé

Conformément à la norme EN 60 335-2-97:2000, les câbles de raccordement secteur de tous les entrainements doivent être installés à l'intérieur.

Conformément à la directive DIN18073, le couvercle du coffre de volet roulant doit être facilement accessible et amovible.

Avant de commencer:

1. Lire attentivement toutes les informations contenues dans ce mode d'emploi avant d'entreprendre les procédures d'installation.
2. Vérifier le volet pour s'assurer qu'il n'est pas cassé ou endommagé, et qu'il s'ouvre et se ferme sans à-coup.

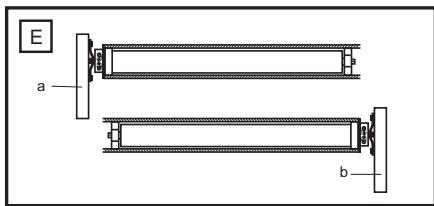

3. Détérminer si le moteur doit être installé du côté gauche, ou du côté droit du volet, figure [E] (a ou b). L'installer du même côté que le levier manuel. Laisser descendre le volet jusqu'en bas. Il est obligatoire de désigner le chemin menant à la boîte de déviation le plus court car les câbles ne doivent en aucun cas être tirés dans les coffres de volet roulant.

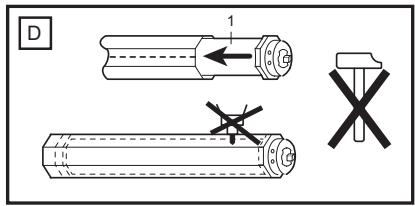

4. Assurez-vous que le moteur est introduit jusqu'à la butée. La commande de fin de course s'effectue via la bague en plastique poussée à fond.

Caractéristiques techniques

Modèle	Diamètre	Couple mateur	Vitesse de rotation	Puisance	Fréquence	Con-sommation	Puisance absorbée	Temporisation de déclenchement	Capacité du fin de course
	(mm)	(Nm)	(trs/min.)	(V)	(Hz)	(A)	(W)	(min)	(tr.)
RA5	35	6	14	230	50	0,43	130	4	39
RA15	45	10	15	230	50	0,49	146	4	25
RA35	45	25	15	230	50	0,89	230	4	25
RA45	45	30	15	230	50	0,89	230	4	25
RA55	45	40	15	230	50	0,77	292	4	25

Surface max. (surface = longueur x largeur)

	RA5	RA15	RA35	RA45	RA55
PVC	3,5m2	5,0m2	10m2	11m2	15m2
ALU	2,8m2	4,0m2	8,0m2	9,0m2	11m2
BOIS	1,2m2	2,0m2	4,2m2	5,2m2	8m2
MARQUISE	4,0m2	6,0m2	11,5m2	12,5m2	20m2

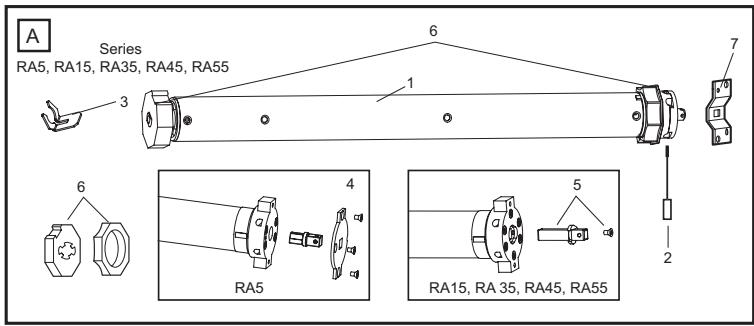

Contenu du kit

1. Moteur (1)
2. Accessoire de réglage (2) Dispositif des sûretés de la roue (3)
3. Clavette carrée (RA5) (4)
4. Clavette carrée (RA15 - RA55) (5)
5. Adaptateur d'arbre (6) Palier mural (7)
6. Notice de montage

Installation

Monter ou raccorder la conduite au boîtier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.

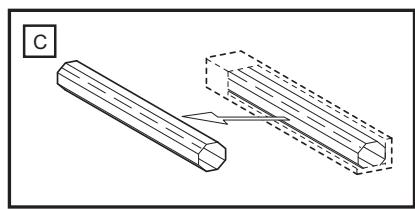

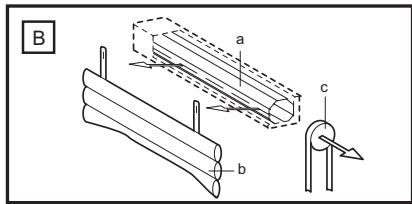

L'entrainement est premonte; la description est fournie a des FINS de controlle.

A Faire glisser la couronne (6) sur le moteur et fixer la roue à l'aide du dispositif de suture (3). Fixer la clavette carée sur le moteur à l'aide de la vis (4/5) livrées avec le moteur. B Déroulez entièrement le volet roulant (a). Enlevez le tablier de l'axe (b) ; enlevez la commande manuelle (c). C Retirez l'axe. D Placez le moteur (1) entièrement dans l'axe. Le fin de course ne fonctionne qu'avec un entraînement complètement enfoncé. Prenez garde à ce que la bague de l'adaptateur soit bien enfoncée. Ne forcez pas, ne cognez pas les pièces. N'abimez pas le moteur tubulaire en le perchant ! E Procédez selon les exigences spéciales pour un fonctionnement côté gauche (a) ou côté droit (b) : fixez le support (7) au mur (utilisez les vis et chevilles adaptées). G Insérer le moteur (a) dans le support de fixation (7) et verrouillez.

S'assurer que les vis de réglages de limites sont accessibles.

Ne pas encore remonter le tablier sur l'axe!

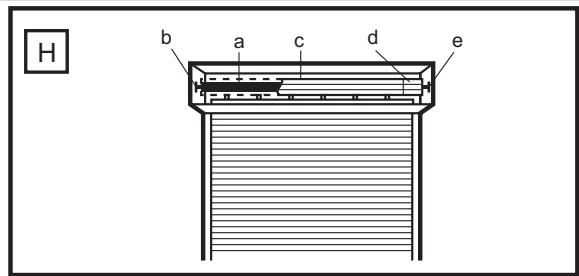

L'illustration H montre aussi le support de fixation (b) ; le moteur tubulaire (a) ; l'axe en acier (c) ; l'embout d'axe (d) ; et le support mural du côté opposé (e).

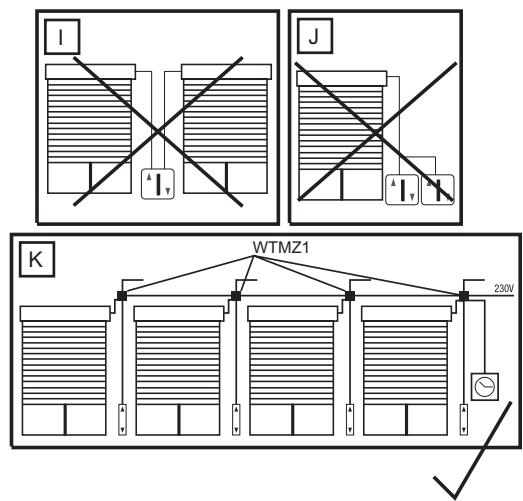

Ne connectez jamais plusieurs moteurs sur une horloge ou un inverseur sans utiliser de relais de séparation – (disponible comme accessoire) (h), c.-à-d. qu'il faut un relais de séparation pour chaque moteur connecté.

Pour l'installation du moteur du côté gauche, suivre le diagramme de câblage exactement comme indiqué pour l'accessoire de commande. Pour le sens correct de rotation avec une installation du moteur du côté droit, les fils électriques (marron et noir) doivent être inversés entre l'accessoire de commande et le moteur. (Voir les instructions jointes à l'accessoire choisi).

Demander à un électricien qualifié d'effectuer le raccordement électrique conformément au code électrique en vigueur.

Principe général:

• = s'arrête plus tard
• = s'arrête plus tout

1 Vis blanche

2 Vis rouge

A: une installation côté gauche. Je vais à l'intérieur du caisson et l'interrupteur de fin de course du moteur se trouve sur le côté gauche (voir fig. L1)

Blanc interrupteur de fin de course BAS

Rouge interrupteur de fin de course HAUT

B: une installation côté droit. Je vais à l'intérieur du caisson et l'interrupteur de fin de course du moteur se trouve sur le côté droit (voir fig. L2)

Rouge interrupteur de fin de course BAS

Blanc interrupteur de fin de course HAUT

La vis de réglage inférieure est systématiquement pour le point de fin de course haut, la supérieure systématiquement pour le point de fin de course bas, que le moteur soit enforcé dans l'arbre par la droite ou par la gauche.

Veuillez LIRE attentivement les instructions suivantes avant d'éffectuer le reglage des positions de fin de COURSE.

Raccordez un commutateur approprié au volet roulant. Faites marcher l'entraînement du volet roulant vers le bas jusqu'à ce qu'il s'arrête tout seul et fixez ensuite (ensuite seulement!) le tablier du volet roulant à l'arbre.

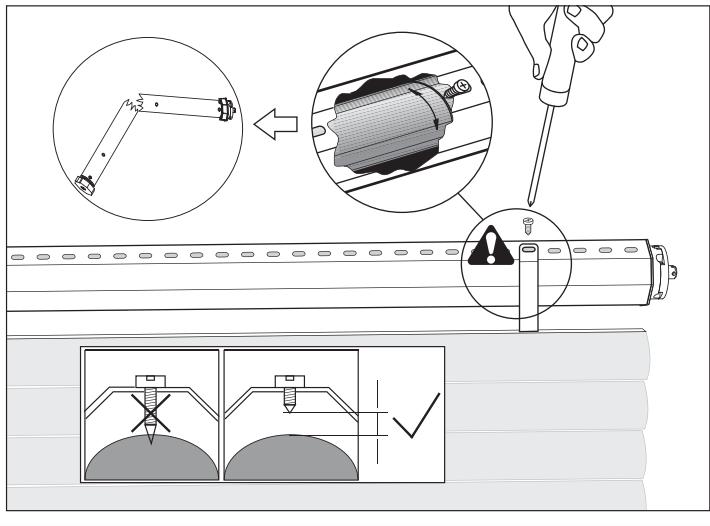

Remarque: pour fixer la tenture du volet roulant à l'arbre, utilisez UNIQUEMENT des vis de fixation courtes. Des vis trop longues peuvent endommager le moteur. Il est recommandé de fixer la tenture sans vis à l'aide d'un système de suspension à ressorts (qui s'accroche). Faites marcher l'entraînement vers le haut. S'il s'arrête trop tôt, la vis de réglage inférieure doit être réglée vers le "plus". Chaque tour complet de cette vis allonge le parcours d'env. d'un tour du moteur. Le moteur doit normalement s'arrêter à l'équivalent d'une largeur de main sous l'encadrement de fenêtre, sinon il faut régler la vis de réglage inférieure vers le "moins". Il faut ensuite faire légèrement revenir l'entraînement, puis le ramener vers le haut pour vérifier le résultat.

Il se peut que l'entraînement s'arrête parce qu'il a atteint une température élevée après quelques courses. Au bout d'une durée de refroidissement d'env. 15 - 20 minutes, il est à nouveau opérationnel.

Veillez à ce que les interrupteurs de fin de course de l'entrainment ne fonctionnent pas correctement qu'une fois que l'entrainment est monté correctement et entièrement dans l'arbre.

Remarque: pour fixer la tenture du volet roulant à l'arbre, utilisez UNIQUEMENT des vis de fixation courtes. Des vis trop longues peuvent endommager le moteur. Il est recommandé de fixer la tenture sans vis à l'aide d'un système de fixation à ressorts (qui s'accroche).

Raccordement de l'interrupteur à encastrer modèle TCS1ED

Echelle de couleur pour le tableau d'entrainement
1 jaune-vert	Conducteur de mise à la terre de l'équipement PE
2 bleu	Neutre MP
3 noir	Sens de rotation de phase 1 (descene)
4 marron	Sens de rotation de phase 2 (montée)

Questions frequentes et solutions d'aide

L'entraînement ne marche pas : - Vérifiez les fusibles de la maison et l'alimentation. - Le moteur est-il correctement raccordé ? Vérifiez si N L L sont correctement connectés. - Les deux interrupteurs de fin de course ont déjà été réglés et sont tournés sur le minimum. Tournez-les de plusieurs tours vers le "plus" et faites un essai. - Le moteur a surchauffé et s'est arrêté. Faites un nouvel essai au bout de 30 minutes de refroidissement. L'entraînement ne marche que dans un sens : - L'entraînement se trouve déjà en fin de course. Ajustez les interrupteurs de fin de course ou faites marcher le moteur pendant plusieurs secondes dans l'autre sens pour qu'il puisse quitter la position de fin de course. - Montez l'entraînement. C'est l'unique moyen de faire fonctionner l'interrupteur de fin de course. L'entraînement ne trouve pas l'interrupteur de fin de course : - L'entraînement n'est pas installé, raison pour laquelle l'interrupteur de fin de course ne tourne pas. - L'interrupteur de fin de course est réglé. Retirez la tentative et faites marcher le moteur vers le bas jusqu'à ce qu'il s'arrête. Tournez ensuite l'interrupteur de fin de course de la position "OUVERT" très longtemps vers le "moins". Faites entre-temps un essai. Recommencez ensuite le réglage. - La bague de l'adaptateur du moteur qui règle l'interrupteur de fin de course n'est pas entraînée ou n'est pas montée. - Faites tourner le moteur installé sans tentative vers le bas jusqu'à ce qu'il s'arrête. En le faisant brièvement remonter, contrôlez si le moteur n'a éventuellement pas besoin d'une pause de refroidissement expliquant son arrêt. L'entraînement bourdonne et ne marche pas : - La bague du tenon d'entraînement à l'extrémité du moteur s'est détachée ou n'a pas été appliquée. - Le moteur ne tourne pas parce que le volet roulant coince. - Le moteur ne reçoit pas assez de courant à cause d'une mauvaise alimentation. - Un autre moteur est accroché sur le même interrupteur. Non autorisé! N'actionnez un interrupteur qu'avec un seul moteur ou utilisez un relais de séparation (accessoire). - Retirez verrous, manettes, manivelles et autres dispositifs d'arrêt du volet roulant. Le fusible de la maison a sauté : - Surcharge du fusible à cause du fonctionnement de plusieurs moteurs avec un relais de séparation. Une modification de l'installation électrique de la maison par un personnel spécialisé est nécessaire. - Interrupteur mal raccordé et ayant provoqué un court-circuit. - Relais de séparation mal raccordé (valable uniquement si plusieurs moteurs sont utilisés avec un interrupteur). - Deux interrupteurs ont été mis en fonctionnement avec un moteur et ont été actionnés différemment. Non autorisé! Utilisez un relais de séparation (accessoire). L'entraînement est bruyant : - Fermez le caisson du volet roulant. - L'entraînement a du jeu dans le sens axial (arbre). La tentative du volet roulant ou le palier-support est défectueux et génère du bruit. Un changement des rails de guidage ou de la fixation sur l'arbre est nécessaire. - Palier mural déficient. Dans le commerce spécialisé, il est possible d'acquérir des amortisseurs en caoutchouc spéciaux pour paliers muraux. L'entraînement ne se déroule pas bien à partir de la position "Ouvert": - La position de fin de course OUVERT est trop haute. Réglez le tablier du volet roulant 3-5 cm plus bas. - La trémie d'entrée à l'extrémité supérieure du rail de guidage n'est pas présente ou cachée. - La position de fin de course du volet roulant s'est modifiée vers le haut parce que le tablier enroule plus court. - Les rails de guidage sont défectueux; les graisser éventuellement.

Notes:

Chamberlain GmbH garantit au premier acheteur de ce produit que le produit est dépourvu de défaut de matériel et/ou de main d'œuvre pour une période de 24 mois complets (2 ans) après la date d'achat des modèles RA5 - RA55. À la réception de ce produit, le premier acheteur au détail est tenu d'inspecter le produit pour rechercher un éventuel défaut visible.

Conditions: La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s'avèrent être défectueuses, et elle ne couvre pas les frais ou les risques de transport des pièces ou des produits défectueux.

Cette garantie ne couvre pas les dommages qui ne sont pas dus à des défauts, mais qui sont causés par une utilisation déraisonnable (y compris une utilisation qui n'est pas entièrement conforme aux instructions fournies par Chamberlain concernant l'installation, le fonctionnement et l'entretien ; une absence de maintenance ou de réglage nécessaire ; ou toute modification ou altération du produit), les coûts de main d'œuvre associés au démontage et à la réinstallation d'une unité réparée ou remplacée, ou les piles de rechange.

Un produit sous garantie qui s'avère être défectueux en matériel et/ou en main d'œuvre sera réparé ou remplacé (au choix de Chamberlain) sans que le propriétaire n'ait à payer pour la réparation et/ou le remplacement des pièces et/ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou reconstruites à l'usine, au choix de Chamberlain GmbH. Si, au cours de la période de garantie, le produit semble être défectueux, veuillez contacter le magasin qui vous l'avait vendu.

Cette garantie n'affecte pas les droits juridiques de l'acheteur dans le cadre des lois nationales applicables en vigueur, ou les droits de l'acheteur contre le détaillant associés à un contrat d'achat et de vente. Dans l'absence de lois nationales ou de lois de la CEE applicables, cette garantie constitue la remède unique et exclusive de l'acheteur, et ni Chamberlain GmbH, ni ses filiales ou distributeurs ne seront tenus responsables de tout dommage indirect ou conséquentiel pour toute garantie explicite ou implicite concernant ce produit. Aucun représentant ou autre personne n'est autorisé à assumer toute autre responsabilité au nom de Chamberlain GmbH à propos de la vente de ce produit.
