CS4336 - Motorisation de porte de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Télécommande
Alimentation	Piles (non précisées)
Fonction principale	Contrôle à distance d'appareils électroniques
Langues du manuel	Allemand, Français, Espagnol
Mode d'emploi	Utilisation simple avec boutons
Consignes de sécurité	Lire attentivement avant usage
Instructions de stockage	Conserver dans un endroit sec
Durée de vie des piles	Non précisé
Nettoyage	Essuyer avec un chiffon sec
Température de fonctionnement	Non précisée
Compatibilité	Non précisée
Garantie	Non précisée
Recyclage	Respecter les consignes locales
Dimensions	Non précisées
Poids	Non précisé
Matériau	Plastique
Indications d'erreur	Non précisées
Accessoires inclus	Non précisés

FOIRE AUX QUESTIONS - CS4336 CHAMBERLAIN

Comment installer le CHAMBERLAIN CS4336 ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous d'avoir tous les outils nécessaires et de respecter les consignes de sécurité.

Pourquoi mon CHAMBERLAIN CS4336 ne s'ouvre pas ?

Vérifiez que la télécommande fonctionne correctement, que les piles sont chargées et que rien n'entrave le mouvement de la porte.

Comment changer les piles de la télécommande ?

Ouvrez le compartiment des piles à l'arrière de la télécommande et remplacez les anciennes piles par des neuves en respectant la polarité.

Est-il possible de connecter le CHAMBERLAIN CS4336 à mon smartphone ?

Oui, le CHAMBERLAIN CS4336 est compatible avec l'application MyQ. Assurez-vous de suivre les étapes de configuration dans le manuel.

Que faire si le capteur de sécurité ne fonctionne pas ?

Vérifiez que les capteurs ne sont pas obstrués et qu'ils sont correctement alignés. Nettoyez les lentilles si nécessaire.

Mon CHAMBERLAIN CS4336 fait du bruit lors de l'ouverture ou de la fermeture. Que dois-je faire ?

Vérifiez que les rails et les rouleaux sont propres et bien lubrifiés. Si le bruit persiste, inspectez les pièces pour détecter tout dommage.

Comment réinitialiser le CHAMBERLAIN CS4336 ?

Pour réinitialiser, débranchez l'alimentation pendant environ 30 secondes, puis rebranchez-la. Suivez ensuite les instructions de réinitialisation dans le manuel.

Le CHAMBERLAIN CS4336 est-il compatible avec les systèmes de sécurité existants ?

Il est recommandé de vérifier la compatibilité avec les systèmes de sécurité de votre maison. Consultez le manuel ou contactez le service client pour plus d'informations.

Que faire si la lumière du CHAMBERLAIN CS4336 clignote ?

Un clignotement peut indiquer un problème avec la télécommande ou le système. Consultez le manuel pour le code de clignotement spécifique et les solutions possibles.

MODE D'EMPLOI CS4336 CHAMBERLAIN

Attention ! Le non-respect de ces consignes peut entraîner des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des électriciens spécialisés et habilités à cet effet.

Les enfants ne doivent pas être autorisés à jouer avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du . Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le au cours de son fonctionnement.

Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agréés par la société Chamberlain.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Utilisation en conformité

Les télécommandes de ce produit conviennent uniquement aux opérateurs de volet roulant de la société Chamberlain (série F).

Si votre télécommande actuelle est d'une autre marque, elle n'est pas compatible avec ces appareils.

Afin de garantir le bon fonctionnement de ces télécommandes, il est impératif d'avoir un opérateur de volet roulant (de série F) de la société Chamberlain ou un récepteur d'usage universel (modèles : RA8001 ou CS8001).

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précisées ou en cas de modifications altérant la sécurité de l'installation, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi.

En cas de manipulation incorrecte, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Fonctionnement de la télécommande

La touche supérieure de la télécommande est normalement celle de la direction MONTÉE (ouverture). La touche inférieure de la télécommande est normalement celle de la direction DESCENTE (fermeture). La touche centrale arrête le volet roulant dans chaque position (stop).

Si pendant le mouvement de montée ou de descente, vous appuyez sur la touche de l'autre direction, le moteur change de direction.

1 CANAL

6 CANAUX

Télécommande radio à 6 canaux uniquement (à titre complémentaire)

Commande individuelle

Les touches - / + de la télécommande permettent de passer d'un canal à l'autre afin d'actionner individuellement jusqu'à 6 opérateurs. Le voyant DEL situé dans la partie supérieure indique quel canal est actif actuellement.

Commande simultanée de tous les opérateurs

Une pression simultanée prolongée des touches - / + fait passer la télécommande en mode « Tous les opérateurs ». Les 6 voyants DEL s'allument brièvement pour indiquer le passage à ce mode. Si vous appuyez ensuite sur la touche Montée / Descente, la télécommande actionne automatiquement chaque opérateur l'un après l'autre (1-2-3-4-5 et 6). Une pression simultanée prolongée des touches - / + fait repasser la télécommande en mode « Commande individuelle ». Un seul voyant DEL s'allume pour indiquer le retour à ce mode.

Compris dans la livraison de toute télécommande à 1 canal et 6 canaux (sans vis ni chevilles).

Attention ! Veillez à ne pas endommager de câble électrique pendant le montage, notamment si le montage est réalisé à proximité d'interrupteurs électriques ou de fiches. Veuillez contrôler préalablement le lieu de montage avec précision.

Programmation de télécommandes radio (émetteurs)

Vous pouvez enregistrer jusqu'à 40 télécommandes. La première télécommande programmée est désignée par le terme de télécommande « maîtresse ».

Programmation de la télécommande suivante

(qui n'est pas la première télécommande ou télécommande « maîtresse »)

REMARQUE : Télécommande à 6 canaux : commencez par régler votre télécommande sur le nouveau canal (1-6). La télécommande doit être en mode « Commande individuelle ».

REMARQUE : Les étapes suivantes doivent être rapidement exécutées. Commencez par lire attentivement toutes les étapes. Il est plus facile de procéder avec une deuxième personne, celle-ci lisant le texte pendant que l'autre personne actionne les touches.

Étape 1 : le volet roulant ne doit pas se trouver dans une position finale. Avec la télécommande maîtresse :

Étape 2 : appuyez sur la touche Stop et maintenez-la enfoncée. L'opérateur clignote brièvement 2 fois afin de signal (env. 5 secondes). Attendez que l'opérateur se soit arrêté.

Étape 3 : immédiatement après, appuyez brièvement sur la touche MONTÉE (touche supérieure) ainsi que sur la touche DESCENTE (touche inférieure). De nouveau, l'opérateur clignote brièvement à 2 reprises pour indiqu .

Avec la nouvelle télécommande :

Étape 4 : immédiatement après , appuyez sur la touche MONTÉE (touche supérieure) et maintenez-la enfoncée. De nouveau, le voyant rouge clignote brièvement à 2 reprises pour indiquer qu'il a compris l'ordre.

• Opération terminée.

Remarques importantes

Remarque 1 : entre l'étape 2 et l'étape 3, vous ne disposez que de 2 secondes au maximum. Au-delà de ces 2 secondes, l'opération est interrompue. L'opérateur doit cependant être arrêté avant.

Remarque 2 : entre les étapes 3 et 4, vous n'avez que 7 secondes au maximum.

Remarque 3 : n'appuyez sur une nouvelle touche que lorsque le voyant DEL s'est éteint sur la télécommande et que l'opérateur s'est arrêté. Si, au lieu de fonctionner brièvement, l'opérateur fonctionne très longtemps dans une direction (entre les étapes 2 et 3), cela signifie que l'opération a échoué. Recommencez l'opération.

Effacement de télécommandes programmées

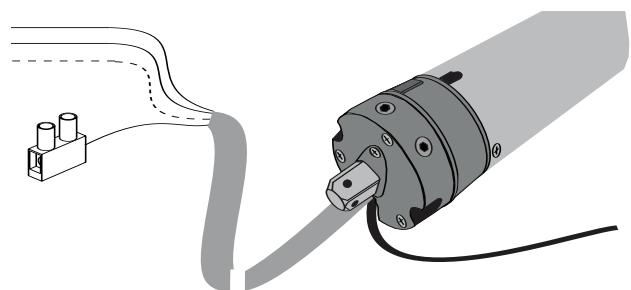

Il n'est pas possible de supprimer une seule télécommande qui a été programmée. Vous ne pouvez qu'effacer toutes les télécommandes. La suppression est possible : A. Avec la télécommande « maîtresse » B. Directement sur l'opérateur (si la télécommande a été égarée ou si la pile est vide) A. Procédez à la suppression avec la télécommande « maîtresse » - Coupez l'alimentation en courant de l'opérateur (pendant au moins 10 secondes). - Appuyez sur la touche Stop de la télécommande « maîtresse » et maintenez-la enfoncée. - Rebranchez ensuite le courant, attendez quelques instants et continuez de maintenir la touche appuyée. Après environ 15 secondes, l'opérateur tourne brièvement afin d'indiquer que l'ordre a bien été compris. - Opération terminée. B. Suppression « sans » télécommande directement sur l'opérateur - Débranchez l'opérateur. - Raccordez le câble noir qui sort de l'opérateur avec le câble d'alimentation (L). - Mettez en marche et attendez. L'opérateur tourne brièvement 2 fois et se positionne ensuite dans une des fins de course pour signaler que l'ordre a bien été compris. Les télécommandes sont effacées dès que l'opérateur commence à tourner. Redébranchez l'opérateur. - Retirez le raccordement avec le câble noir en veillant à éviter tout court-circuit à l'extrémité libre. - Pour les autres étapes, consultez « Programmation de la première télécommande ». - Opération terminée.

Programmation de la première télécommande - Modification du sens de rotation

La première télécommande est désignée par le terme de télécommande « maîtresse ». Elle détermine le sens

de rotation et décide si la touche supérieure possède réellement la fonction MONTÉE ou la fonction inverse. Si vous souhaitez programmer uniquement une modification du sens de rotation, vous devez d'abord effacer toutes les télécommandes programmées (voir Suppression avec et sans télécommande).

REMARQUE : Si vous souhaitez faire une nouvelle programmation parce que les touches de la télécommande fonctionnent à l'envers

(DESCENTE/MONTÉE), appuyez sur la touche DESCENTE (valable uniquement sur un nouvel opérateur qui a été programmé en usine).

• Débranchez l'opérateur.
• îtresse » et maintenez-la enfoncée. (en restant dans la portée radio de l'opérateur)
• Branchez le courant et attendez.
• Si l'opération a réussi, l'appareil émet un bip bref 2 fois pour indiquer que l'ordre a bien été compris.
• Opération terminée.

Remarques :

• Si l'opération a échoué, ceci est peut-être dû au fait qu'une télécommande « maîtresse » est déjà enregistrée. S'il n'est pas possible de le savoir, vous devez de nouveau tout effacer en suivant les instructions du paragraphe « Suppression sans télécommande ».
• Étiez-vous dans la portée de réception du moteur ?
• La pile de la télécommande fonctionne-t-elle correctement ?
• S'est-il écoulé plus de 20 secondes entre le moment où vous avez branché le courant et le moment où vous avez appuyé sur l'émetteur ?

Questions/réponses et diagnostic des pannes (radio)

La touche MONTÉE fonctionne comme touche DESCENTE.

• Le moteur tourne dans un autre sens (montage à gauche) que celui prévu par le réglage en usine (montage à droite). Voir le point SUPPRESSION DE TOUTES LES TÉLÉCOMMANDES puis PROGRAMMATION DE LA PREMIÈRE TÉLÉCOMMANDE.

La programmation d'une nouvelle télécommande ne fonctionne pas.

• Pour cela, la télécommande « maîtresse » est nécessaire.
• L'opérateur de volet roulant est dans la position finale, mais le résultat positif n'était pas immédiatement visible.
• Étiez-vous trop loin de l'opérateur ? Voir le paragraphe Portée.

Quelle est la portée de la télécommande ?

• En général, il n'y a aucun problème si vous vous trouvez dans la même pièce que l'opérateur.
• Si en revanche, plusieurs étages ou des parois vous séparent de l'opérateur, son fonctionnement ne peut pas être garanti.

La portée est courte. L'antenne ne doit pas être enroulée. - N'entourez pas l'antenne autour du câble de raccordement. - Posez l'antenne d'une autre façon (sans la rallonger). - Le coffre du volet roulant empêche le signal de passer. Rallongez un peu l'antenne et faites-la dépasser du coffre du volet roulant (autre position). - Si vous vous trouvez très près d'appareils tels que téléviseurs, chaînes stéréo, fours à micro-ondes, machines à laver ou lave-vaisselle, ces appareils génèrent des radiations électromagnétiques à haute fréquence qui peuvent raccourcir la portée de la télécommande. - Pile trop faible : Si le voyant LED est allumé, cela signifie que la pile fonctionne toujours. Si la portée de l'appareil diminue lentement au cours de plusieurs semaines, ceci indique que la pile n'est plus bonne et qu'elle doit être remplacée. - À titre d'essai, ouvrez le coffre du volet roulant et testez le fonctionnement de la télécommande en laissant sortir l'antenne. Si cela s'avère concluant, vous devez positionner l'antenne autrement. Dans ce cas, c'est le coffre du volet roulant qui empêche la réception des signaux. Fluctuations importantes/variables de la portée (en l'espace de quelques heures) : - La télécommande émet des signaux par radio sur une fréquence de 433 MHz. Si d'autres signaux sont émis sur cette fréquence, ceci peut dans certaines conditions réduire la portée de l'appareil car, par mesure de sécurité, le récepteur du moteur n'autorise pas les commandes en cas d'interférence de signaux. - Les stations météorologiques ou les instruments de mesure de la température fonctionnant par radio émettent à une fréquence toutes les 30 à 90 secondes pendant environ 1 seconde. - Les émetteurs utilisés par les dispositifs d'ouverture des portails de garage émettent très brièvement des signaux au moment de l'ouverture du portail. - Les installations de sonnettes fonctionnant par radio émettent des signaux très brefs ou même souvent prolongés lorsqu'elles sont défectueuses. L'émetteur est installé dans le bouton de la sonnette. - Les casques radio ainsi que d'autres systèmes utilisés dans la maison peuvent également émettre des signaux par radio. - Faites des tests en débranchant tel ou tel système. Ce type de problème est souvent résolu en changeant de pièce. - Des piles qui ne fonctionnent pas ? Dans ce cas, changez-les. Est-il possible d'actionner simultanément plusieurs volets roulants avec une télécommande à un canal ? - Ceci est possible dans la même pièce mais est déconseillé car, dans ce cas, les deux volets roulants fonctionnent toujours en même temps. Il n'est pas possible d'actionner individuellement un volet roulant. Nous vous recommandons d'utiliser une télécommande à 6 canaux (accessoire). Ce type de télécommande possède une fonction permettant de commander automatiquement tous les volets roulants ou de les faire fonctionner individuellement.
