MODE D'EMPLOI KH4000 LERVIA

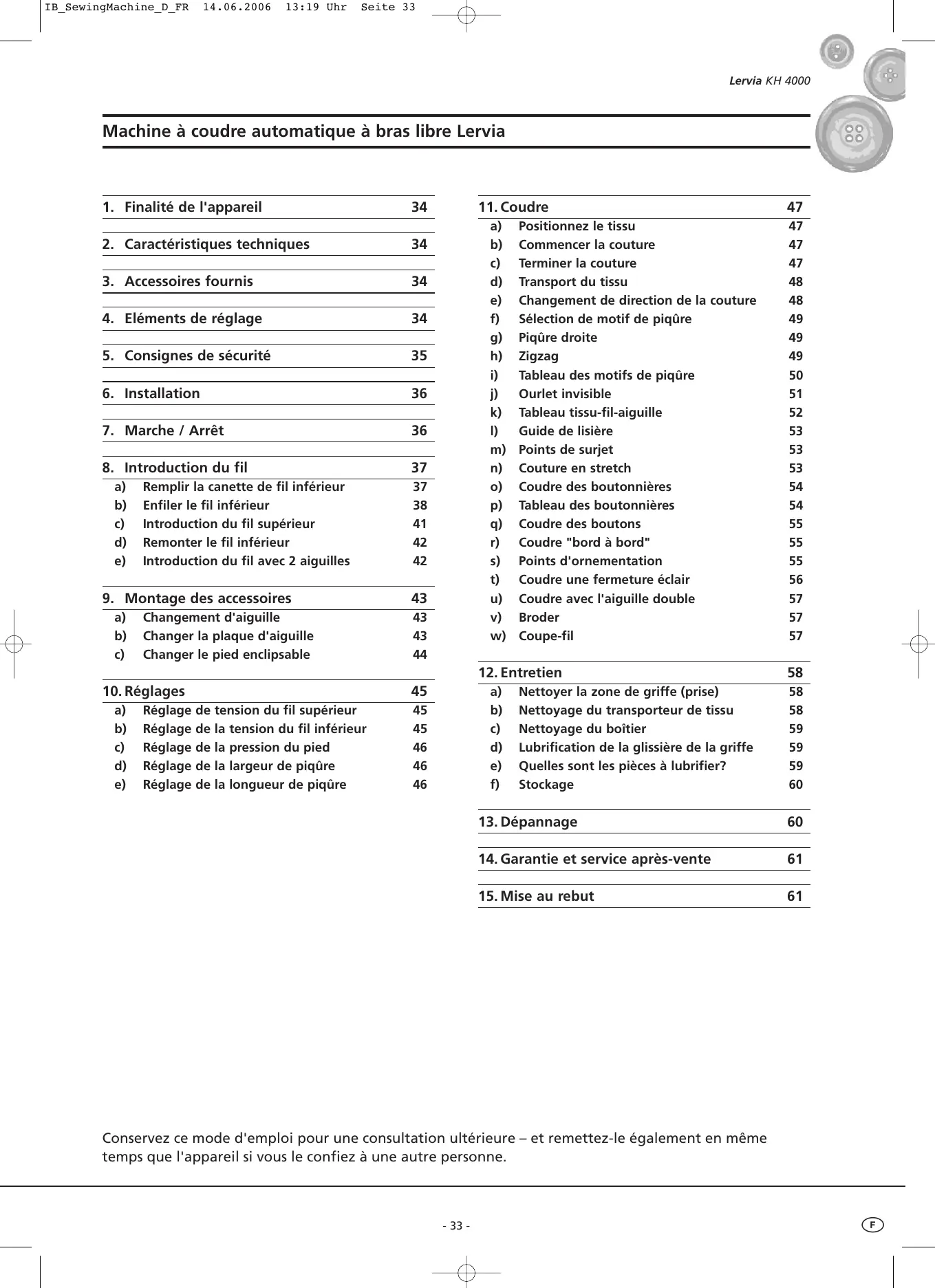

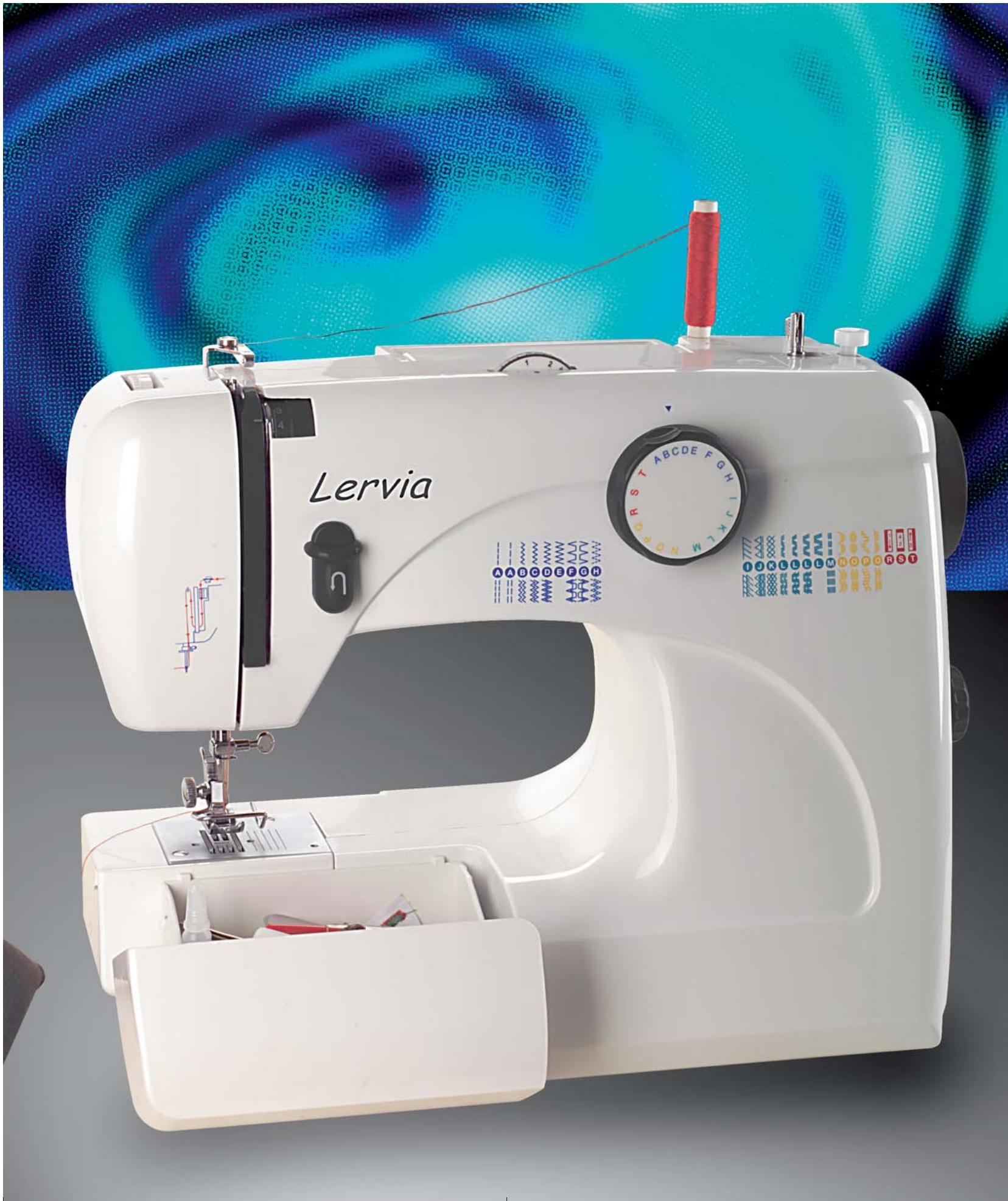

13:19 Uhr Seite 33 Lervia KH 4000 Machine à coudre automatique à bras libre Lervia

1. Finalité de l'appareil

2. Caractéristiques techniques

4. Eléments de réglage

5. Consignes de sécurité

Remplir la canette de fil inférieur Enfiler le fil inférieur Introduction du fil supérieur Remonter le fil inférieur Introduction du fil avec 2 aiguilles

Changement d'aiguille Changer la plaque d'aiguille Changer le pied enclipsable

Positionnez le tissu Commencer la couture Terminer la couture Transport du tissu Changement de direction de la couture Sélection de motif de piqûre Piqûre droite Zigzag Tableau des motifs de piqûre Ourlet invisible Tableau tissu-fil-aiguille Guide de lisière Points de surjet Couture en stretch Coudre des boutonnières Tableau des boutonnières Coudre des boutons Coudre "bord à bord" Points d'ornementation Coudre une fermeture éclair Coudre avec l'aiguille double Broder Coupe-fil

Réglage Réglage Réglage Réglage Réglage

tension du fil supérieur la tension du fil inférieur la pression du pied la largeur de piqûre la longueur de piqûre

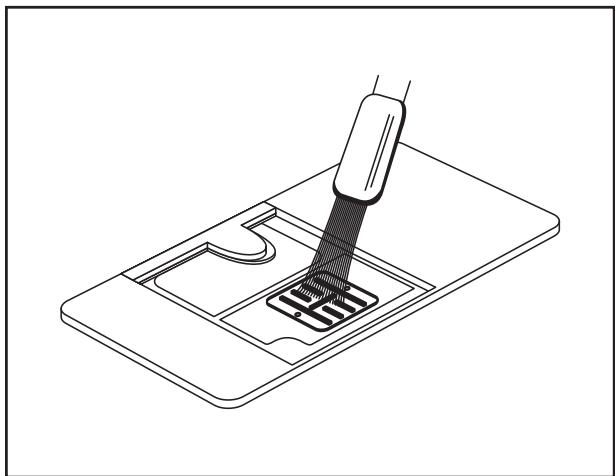

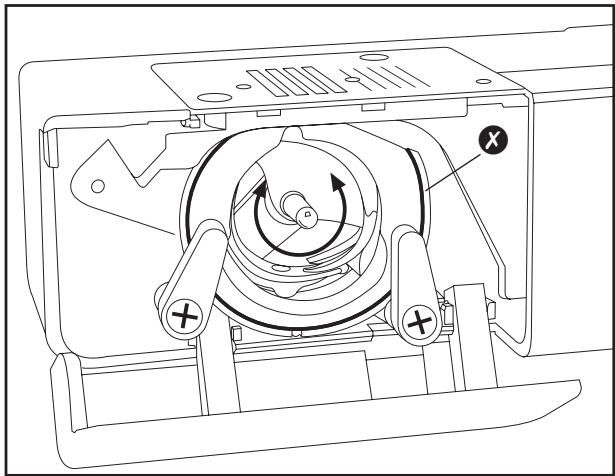

Nettoyer la zone de griffe (prise) Nettoyage du transporteur de tissu Nettoyage du boîtier Lubrification de la glissière de la griffe Quelles sont les pièces à lubrifier? Stockage

14. Garantie et service après-vente

Conservez ce mode d'emploi pour une consultation ultérieure – et remettez-le également en même temps que l'appareil si vous le confiez à une autre personne.

13:19 Uhr Seite 34 Lervia KH 4000 Mode d'emploi Lervia Machine à coudre automatique à bras libre

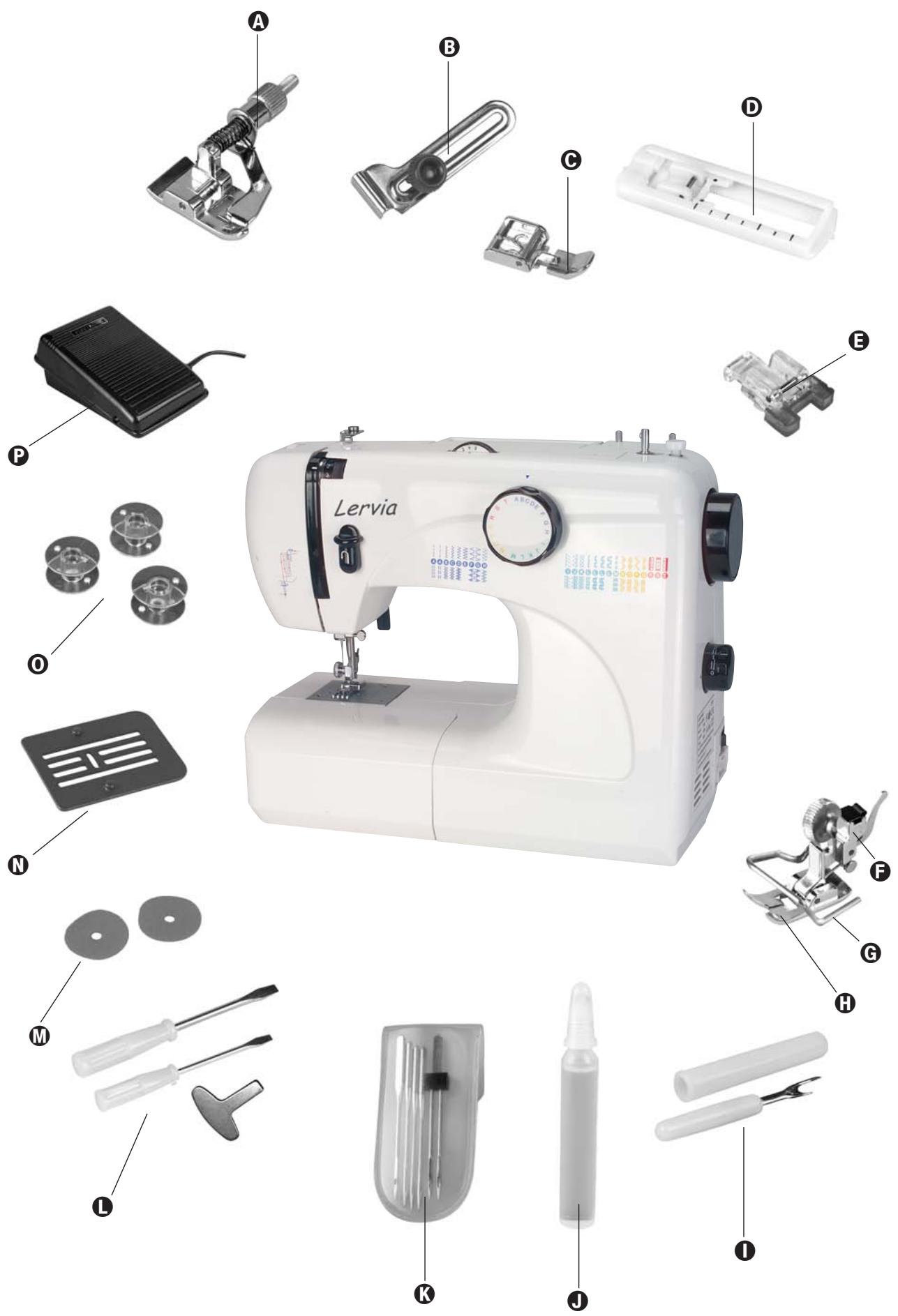

3. Accessoires fournis

1. Finalité de l'appareil

(voir la page rabattable du début) ● 1 machine à coudre La machine à coudre est prévue... - pour une utilisation comme appareil portatif, - pour coudre des textiles domestiques courant et ... - pour une utilisation exclusive dans le cadre domestique.

La machine à coudre n'est pas prévue : - pour une installation fixe, - pour la transformation d'autres matériaux (cuir, tissus lourds de bâche, de toile de tente, de voile et similaire par ex.) - pour une utilisation dans les domaines commerciaux ou industriels

2. Caractéristiques techniques

Alimentation électrique Puissance du moteur Puissance de la lampe à incandescence Tension de la lampe à incandescence Douille de la lampe à incandescence Classe de protection 1 pied pour ourlet invisible 1 guide de lisière 1 pied pour fermeture éclair 1 pied boutonnière 1 pied pose-boutons 1 support pied-de-biche (monté) 1 protège-doigts (monté) 1 pied point bourdon (monté) 1 coupe fils 1 tube d'huile 1 kit d'aiguilles (avec aiguille double) 3 tournevis 2 rondelles de feutre 1 plaque à repriser 3 bobines 1 pédale Mode d'emploi Carnet de garantie : 230 V / ~50 Hz : 70 W

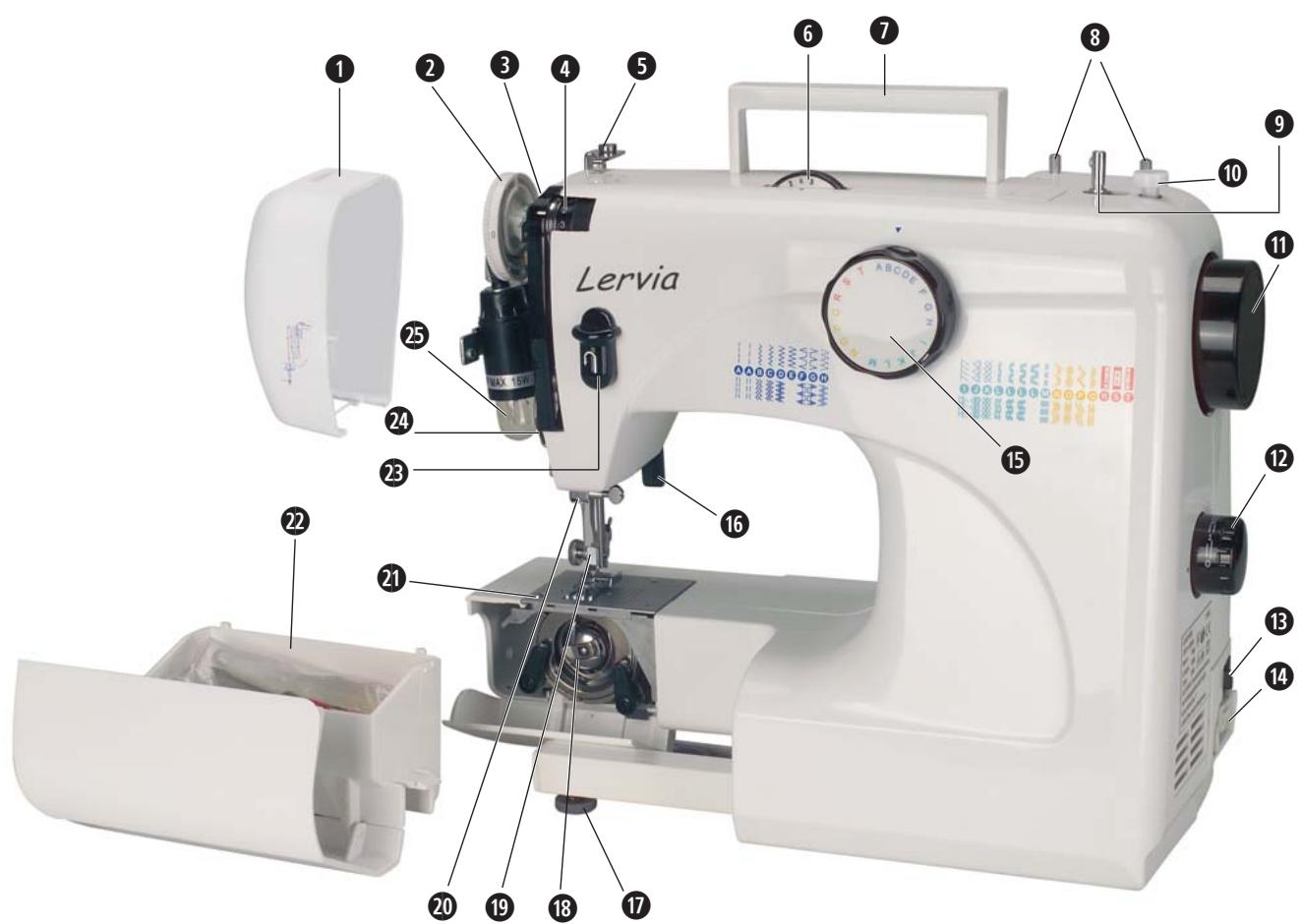

4. Eléments de réglage

: 15 W q Capot frontal w molette sélectrice (pression pied-de-biche) e Passe-fil articulé r Molette sélectrice (tension de fil supérieur) t Guide-fil supérieur y Molette sélectrice (largeur de piqûre) u Griffe support i Tige à bobine o Tige à canette a Butée de la bobine 1! Molette 1@ Molette sélectrice (voir la page rabattable de la fin) : 230 V / ~50 Hz : filetage E14 : II (longueur de piqûre) 1# Commutateur MARCHE/ARRÊT 1$ Raccordement pédale 1% Sélecteur de motif de piqûre 1^ Levier du pied 1& Pied de réglage 1* Bloc-canette 1( Support pied-de-biche

2! Plaque d'aiguille 2@ Boîtier emboîté 2# Levier (marche arrière) 2$ Ressort de relevage du fil 2% Lampe à incandescence

5. Consignes de sécurité

Attention, risque de blessures et de dommages matériels: Tout comme avec n'importe quel autre appareil électrique, l'usager d'une machine à coudre peut se blesser avec l'appareil ou courir un danger de mort. Afin d'éviter des situations à risques et travailler en toute sécurité: Le législateur vous transmet en tant qu'utilisateur la responsabilité de prévention d'éventuels accidents par la mise en application d'un comportement respectant les règles de sécurité :

• Avant la première utilisation, lisez attentivement ce mode d'emploi de votre machine à coudre.

• Veillez à conserver votre domaine de travail en bon ordre. Du désordre sur le lieu de travail peut entraîner des accidents.

• Conservez ce mode d'emploi à proximité de l'appareil. Remettez-le également en même temps que l'appareil si vous le confiez à une autre personne.

• Veillez à assurer un bon éclairage de votre lieu de travail.
• Ne portez pas de vêtements amples ou de bijoux, ceux-ci pouvant être interceptés par des pièces en mouvement. Si vous avez les cheveux longs, portez donc une résille.

• Débranchez toujours la fiche secteur lorsque vous vous éloignez de la machine. Vous évitez ainsi un risque d'accident du à une mise en marche accidentelle.

• Evitez un maintien qui n'est pas normal. Veillez à une bonne tenue et à un bon équilibre tout au long du travail.

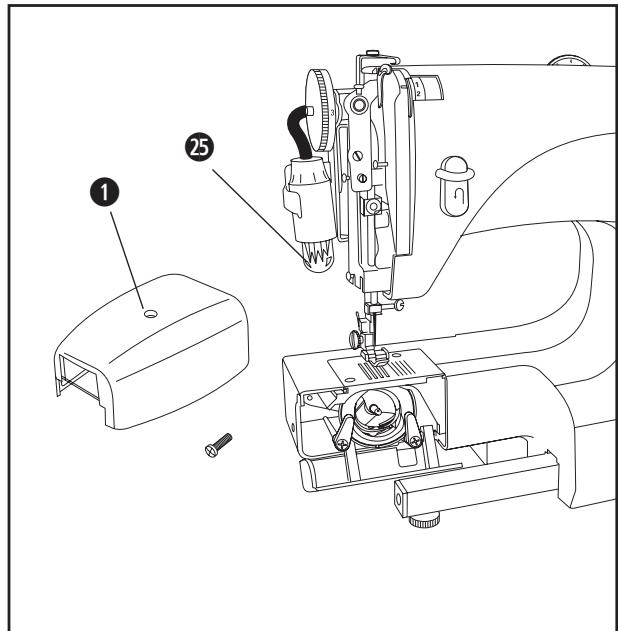

• Débranchez tout d'abord la prise secteur avant de remplacer la lampe à incandescence ou de réaliser des travaux de maintenance sur la machine. Vous évitez ainsi de vous mettre en danger de mort par un choc électrique.

• Soyez attentif (-tive)! Veillez à ce que vous faites. Entamez toujours votre travail avec raison. N'utilisez en aucun cas la machine à coudre si vous n'êtes pas concentré(e) ou si vous ne vous sentez pas bien.

• Ne débranchez pas la fiche secteur en tirant sur le câble pour le sortir de la prise. Lorsque vous le débranchez, ne saisissez pas le câble, mais la fiche secteur. Si des accidents se produisent suite à un défaut de vigilance dans la manipulation avec l'appareil ou si des consignes de sécurité n'ont pas été respectées, le fabricant n'endosse aucune responsabilité pour de tels dommages.

• Utilisez toujours la machine à coudre uniquement dans des pièces sèches.
• Si des détériorations sont visibles au niveau de la machine à coudre, de la pédale ou au niveau du câble d'alimentation : laissez réparer cette dernière par le service après-vente avant de réutiliser la machine à coudre.
• Ne laissez pas des enfants ou des personnes séniles manipuler l'appareil sans surveillance étant donné qu'ils peuvent ne pas toujours bien évaluer d'éventuels risques. Rangez les appareils électriques hors de la portée des enfants.
• N'utilisez jamais l'appareil avec les ouvertures de ventilation obturées. Eliminez les peluches, la poussière et les déchets de tissu des ouvertures de ventilation de la machine et de la pédale.

• Posez la machine à coudre sur une table stable.

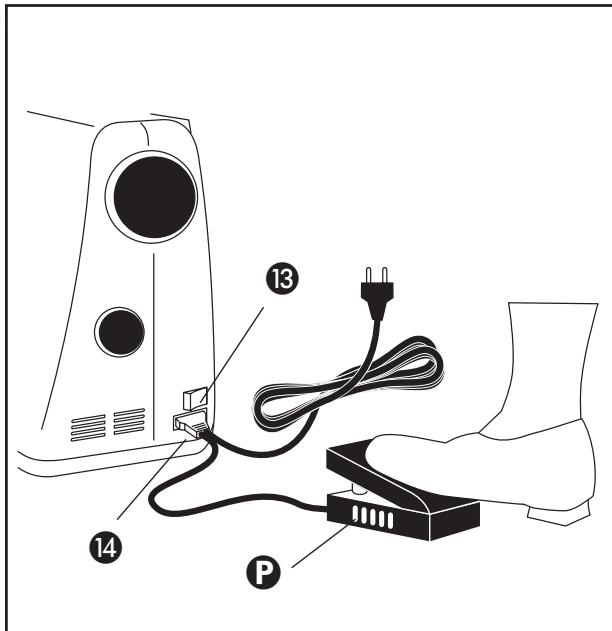

• Enfichez la pédale dans la douille de raccordement 1$ de la machine et ...

• Enfichez la fiche secteur dans la prise. Si la surface de la table n'est pas trop plane, vous pouvez compenser les légères inégalités:

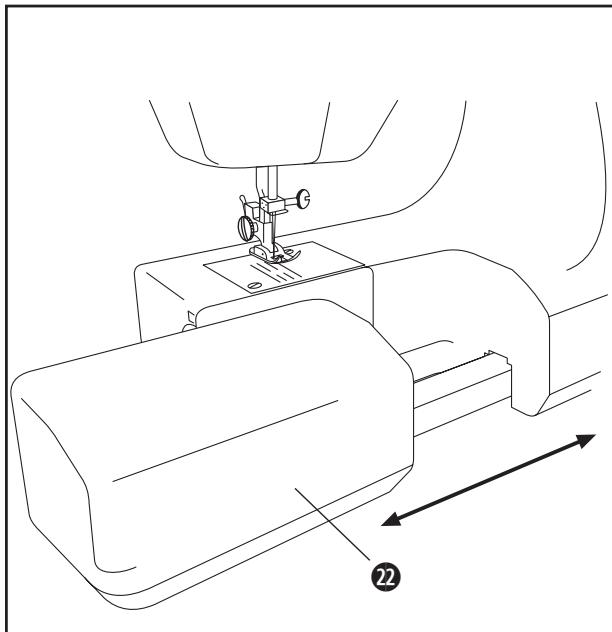

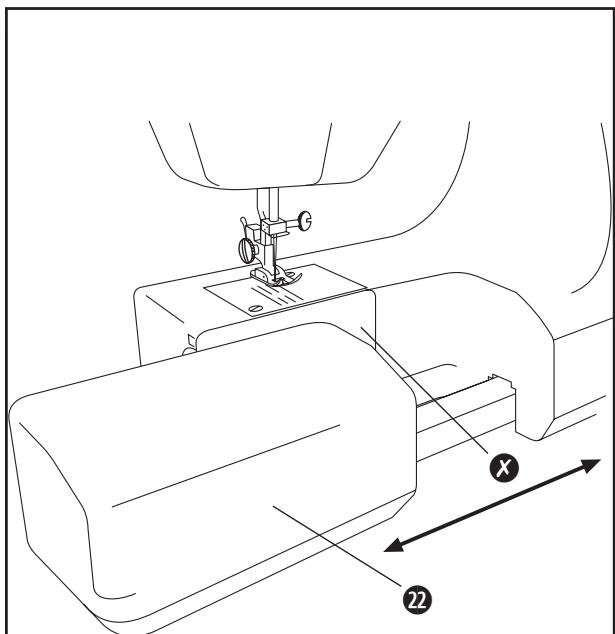

• Sortez la table rapportée 2@ insérée sur le côté.

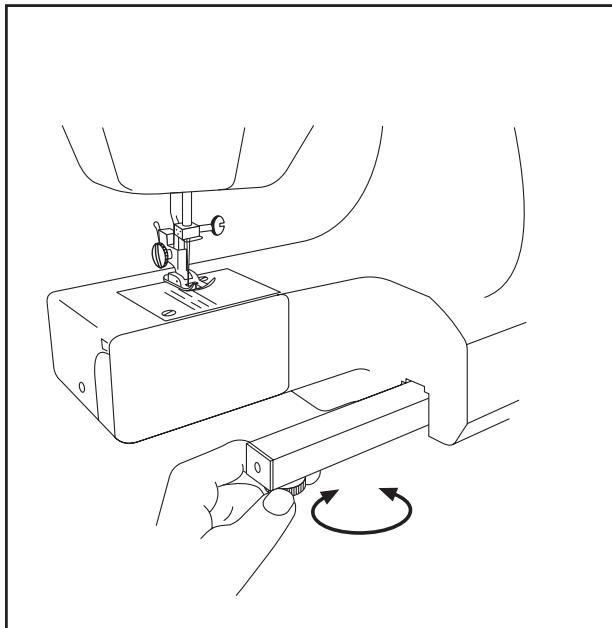

• Vous pouvez ajuster le pied de réglage 1& visible en dessous en le faisant tourner pour contribuer à une bonne stabilité de la machine à coudre. Vous pouvez ensuite simplement repousser la table rapportée 2@, par exemple lorsque vous avez besoin de cette dernière comme table de support pour de grandes superficies de tissu. Vous n'êtes cependant pas obligé de monter la table rapportée 2@ lorsque vous souhaitez coudre librement des manches ou des jambières de pantalons. La table rapportée 2@ sert de plus au rangement des accessoires.

Familiarisez-vous avec ces possibilités de marche et arrêt afin de pouvoir également réagir de manière appropriée en cas d'urgence:

• Vous pouvez allumer et éteindre la machine à coudre en actionnant le commutateur 1#. La lampe à incandescence 2% indique l'état de service.
• Si vous débranchez la fiche de la pédale, la machine est sans courant.
• Si vous débranchez la fiche secteur de la prise, la machine et la pédale sont sans courant.

Assurez-vous que la machine à coudre soit arrêtée avant d'introduire le fil et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire. a) Remplir la canette de fil inférieur Afin de charger la canette de fil inférieur avec du fil à coudre :

• Sortez un des deux supports de bobine i par le haut et installez à cet endroit une bobine de fil.
• Vous pouvez placer une rondelle de feutre sous la bobine de fil pour permettre un déroulement régulier de la bobine de fil.

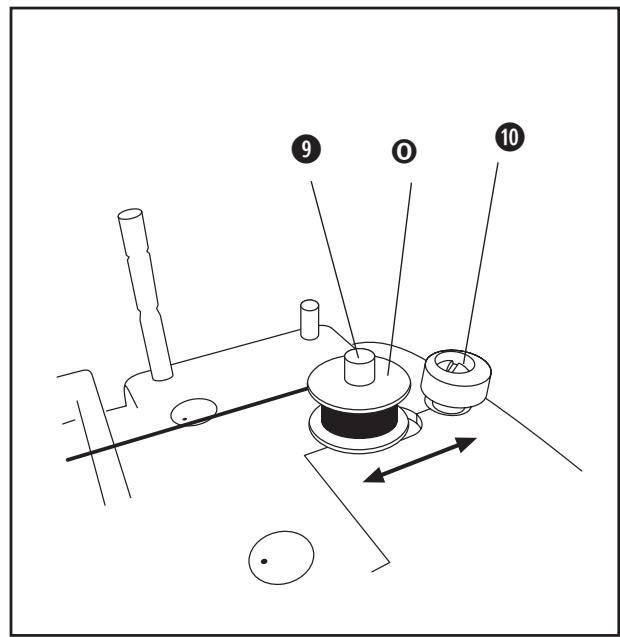

• Installez une bobine vide sur l'axe de l'enrouleur o.

• Faites passer le fil par le guide fil supérieur t.
• Enroulez l'extrémité libre du fil à coudre sur la bobine vide en effectuant plusieurs rotations dans le sens des aiguilles d'une montre.
• Lorsque les premiers tours de fil sont bien serrés sur la bobine, poussez la bobine avec l'axe de l'enrouleur o contre la butée de la bobine a.

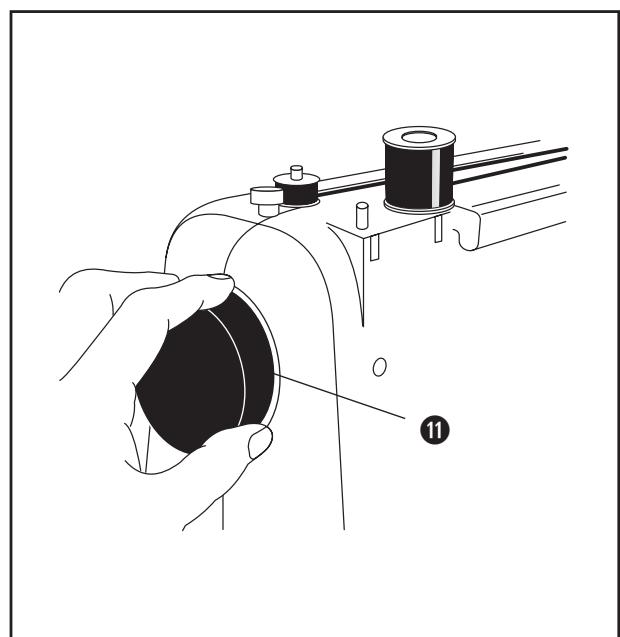

• Sortez légèrement la molette s qui se trouve à droite de la machine afin de désaccoupler le mécanisme de couture du moteur.
• Allumez maintenant la machine à coudre et appuyez sur la pédale . Une fois que la bobine est pleine, coupez le fil à coudre.
• Appuyez de nouveau l'axe de l'enrouleur o vers la gauche et retirez la bobine pleine.
• N'oubliez pas de repousser la molette s vers l'intérieur - sinon le mécanisme de couture reste désaccouplé du moteur.

13:19 Uhr Seite 38 Lervia KH 4000 b) Enfiler le fil inférieur Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

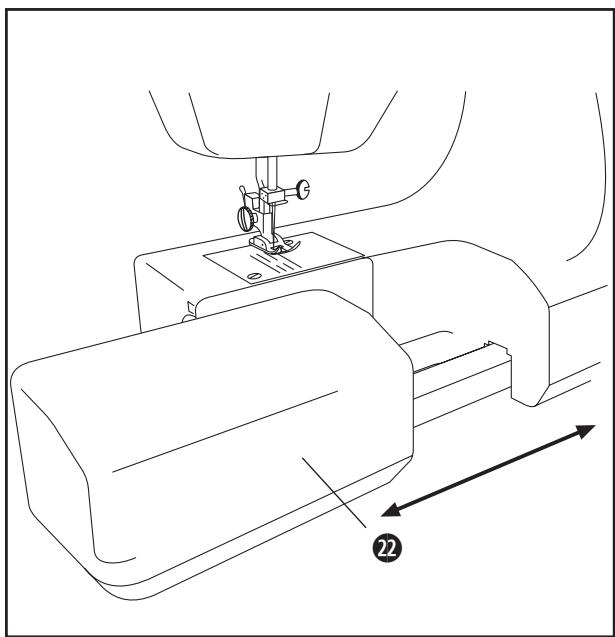

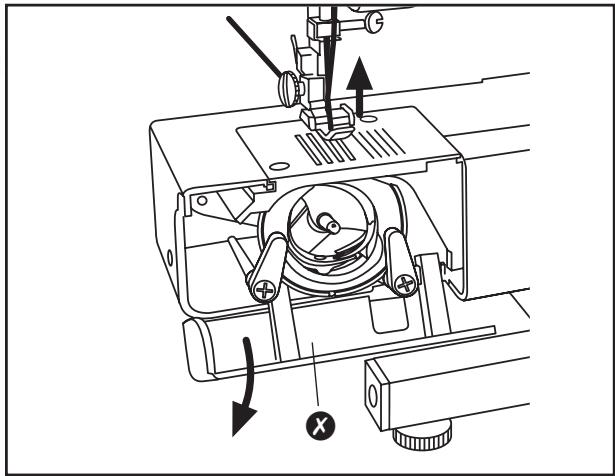

• Sortez la table rapportée 2@ insérée sur le côté...
• et ouvrez le volet de prise “ qui se trouve juste derrière.

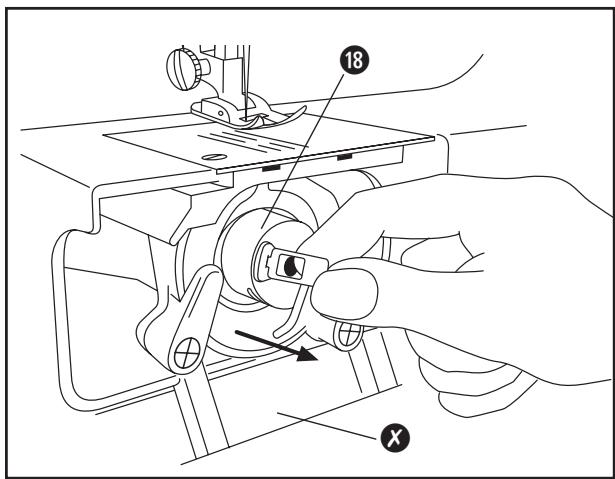

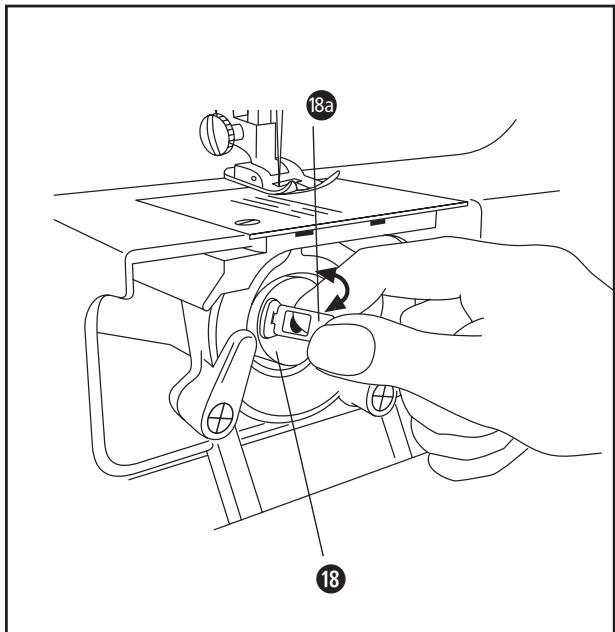

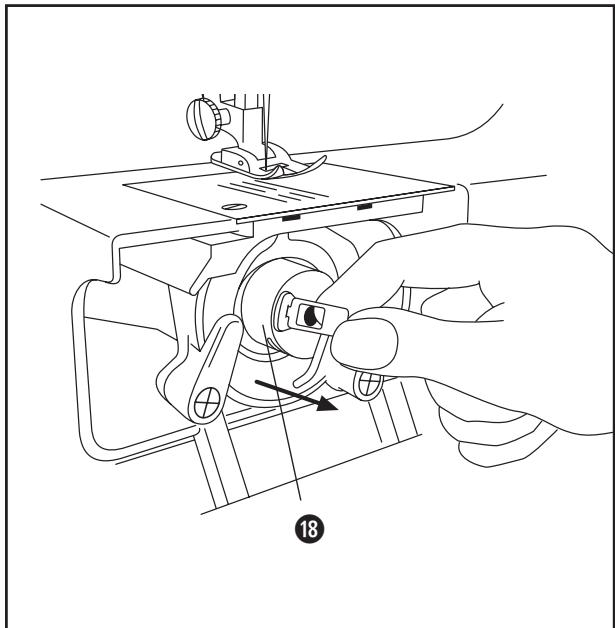

• Rabattez le levier basculable 18a du bloc-canette l vers l'avant ...

• et sortez le bloc-canette l comme indiqué.

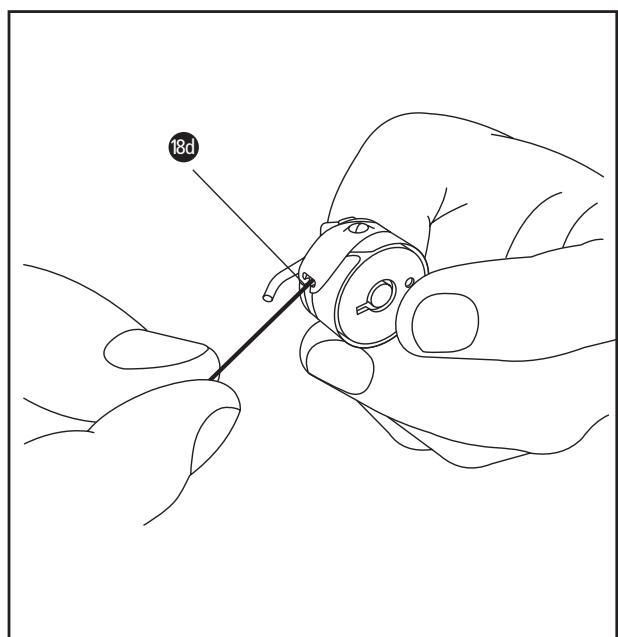

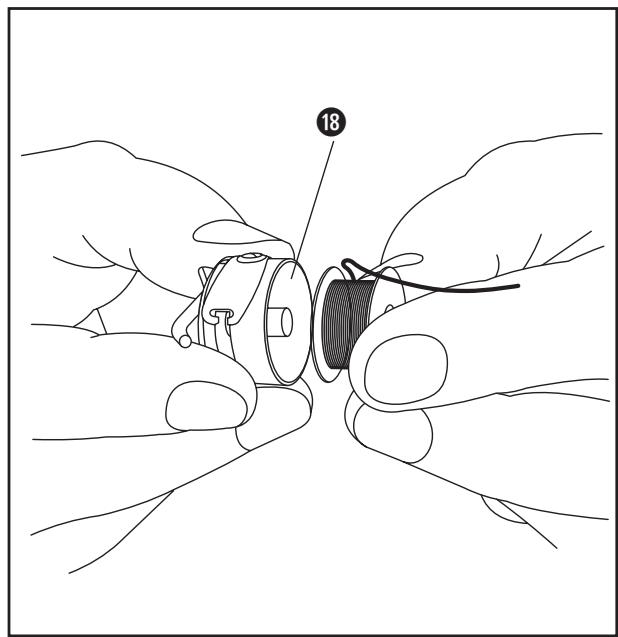

• Déroulez environ 10 cm de fil de la bobine et poussez ce dernier dans le bloc-canette l afin que la bobine se déroule dans le sens inverse des aiguilles d'une montre. 18c

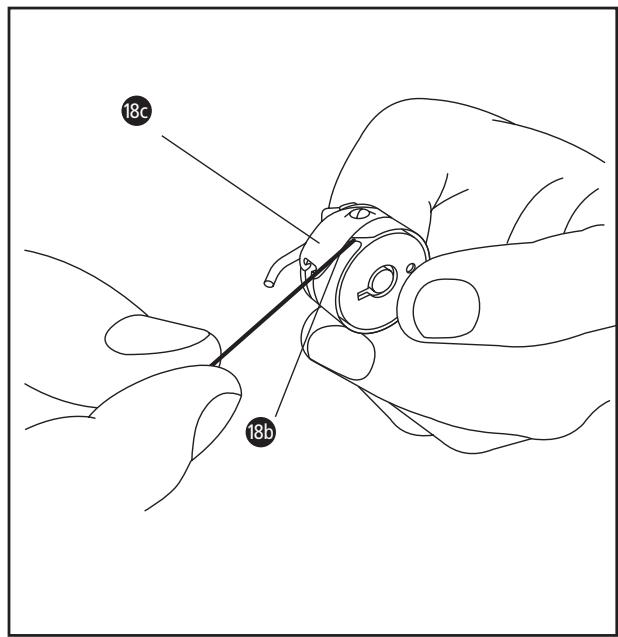

• Tirez l'extrémité déroulée du fil par la fente 18b placée sur le côté du bloc-canette...
• sous le ressort de tension 18c , 18b 18d

• jusqu'à ce que le fil sorte de la fente le bloc-canette. 18d sur Pour réaliser le réglage optimal de la tension du fil inférieur, voir le chapitre 10.

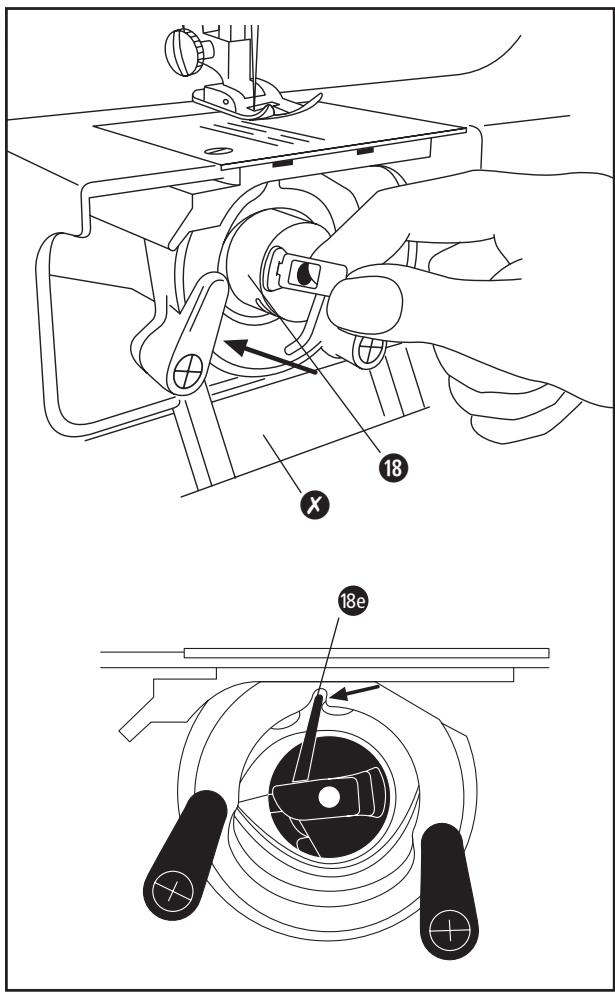

• Reposez le bloc-canette l sur la goupille et ...

• faites tourner le bloc-canette l jusqu'à ce que le tenon d'entraînement 18e s'accroche dans l'évidement. 18e

• Posez le fil superflu de telle manière qu'il ne s'accroche nulle part ...
• et fermez de nouveau le volet de prise ”.

• Vous pouvez ensuite simplement repousser la table rapportée 2@, par exemple lorsque vous avez besoin de cette dernière comme table de support pour de grandes superficies de tissu. Vous n'êtes cependant pas obligé de monter la table rapportée lorsque vous souhaitez coudre librement des manches ou des jambières de pantalons.

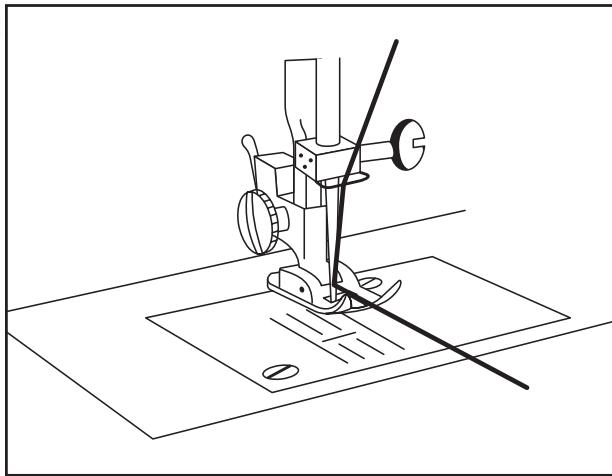

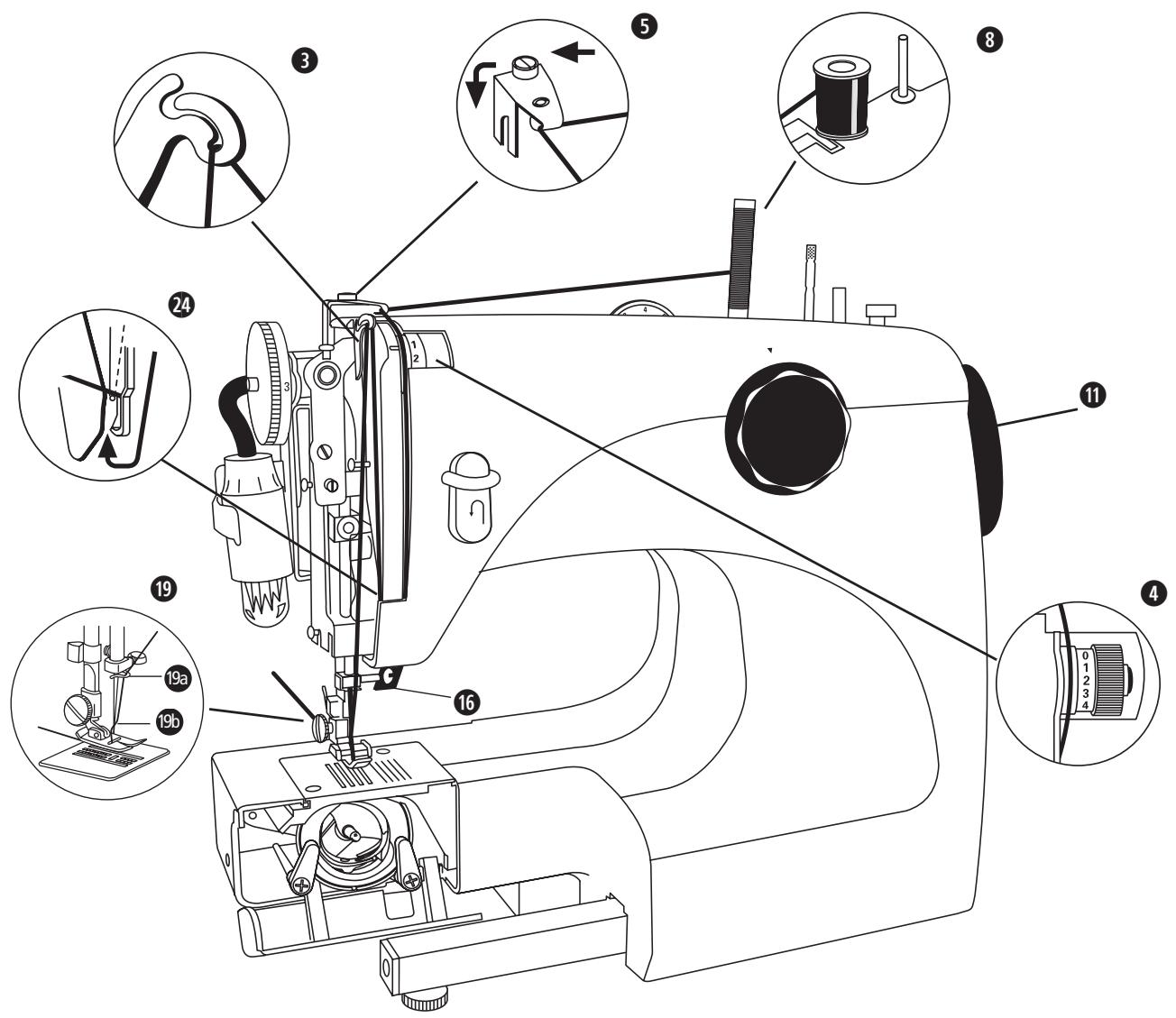

c) Introduction du fil supérieur Pour introduire le fil supérieur, il n'est pas nécessaire d'ouvrir la partie frontale de la machine à coudre. L'illustration présentée ci-dessus sert simplement d'orientation. Avant de commencer à introduire le fil, faites tourner la molette s dans le sens contraire des aiguilles d'une montre afin de pousser le passe-fil articulé e complètement vers le haut. Avec le levier du pied-de-biche j, réglez le support du pied-de-biche ; .

• Vous pouvez placer une rondelle de feutre sous la bobine de fil pour permettre un déroulement régulier de la bobine de fil.
• Faites passer le fil par le guide fil supérieur t.
• par la molette sélectrice pour la tension du fil supérieur r, ...
• sous le ressort de relevage du fil 2$, ...

• Sortez un des deux supports de bobine i par le haut et installez à cet endroit une bobine de fil.

• par l'intermédiaire du passe-fil articulé e,

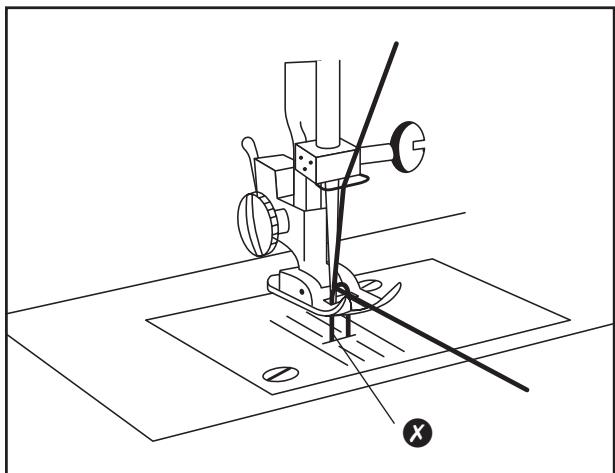

• à travers le guide-fil 19a , par devant à travers le chas de l'aiguille 19b et pour finir sous le support du pied-de-biche ; vers l'arrière.
• Abaissez de nouveau le support du pied-debiche ; avec le levier du pied-de-biche j.

13:19 Uhr Seite 42 Lervia KH 4000 d) Remonter le fil inférieur Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

• Avec le levier du pied-de-biche j, réglez le support du pied-de-biche ; .

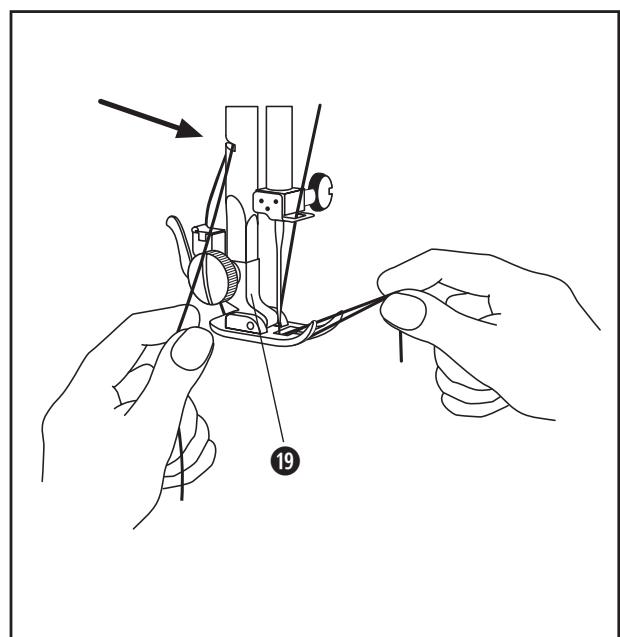

• Avec la main gauche, maintenez l'extrémité du fil supérieur sortant du chas de l'aiguille.
• Tournez ensuite intégralement la molette s avec la main droite dans le sens inverse des aiguilles d'une montre.
• Le fil supérieur tire maintenant le fil inférieur vers le haut dans une boucle ”.
• Dès que le fil inférieur apparaît, tirez avec précaution sur le fil supérieur que vous tenez dans la main gauche. De cette manière, vous remontez complètement le fil inférieur.

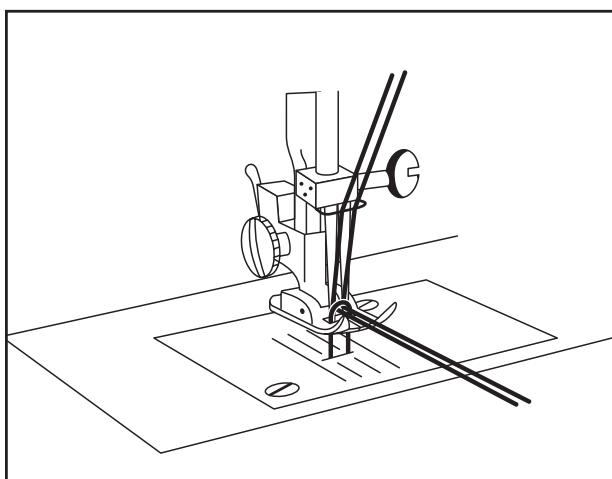

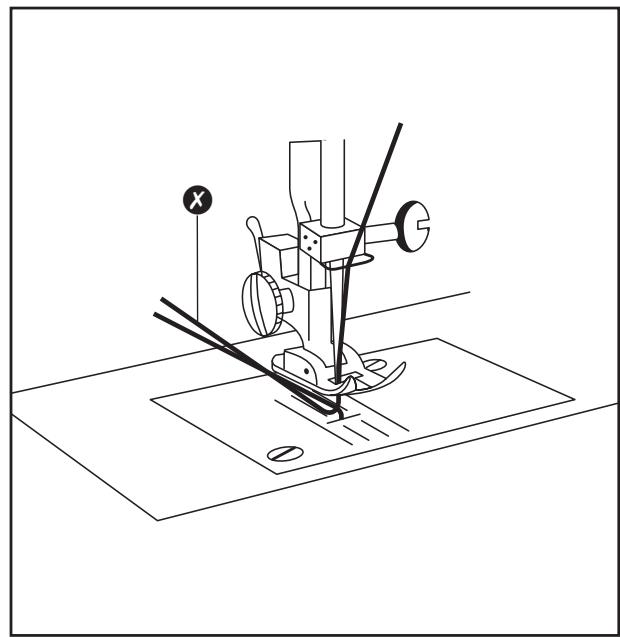

• Tirez sur les deux fils pour les sortir d'environ 10 cm ...

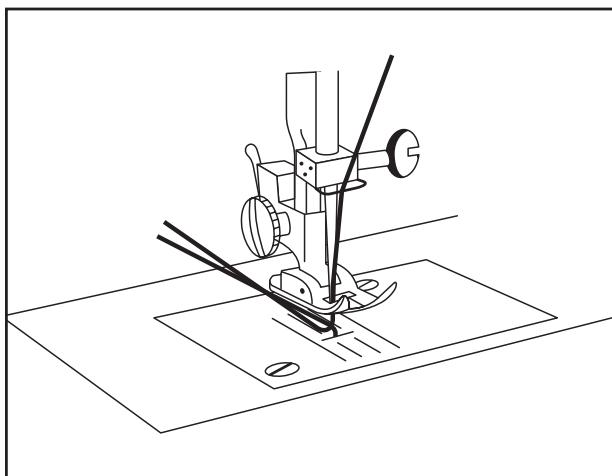

• et posez ces derniers vers l'arrière, comme indiqué. La machine à coudre est maintenant prête à fonctionner. e) Introduction du fil avec 2 aiguilles Si vous avez inséré l'aiguille double, comme indiqué au chapitre 9:
• Sortez en haut les deux supports de bobine i et installez à cet endroit deux bobines de fil.
• Vous pouvez placer une rondelle de feutre sous la bobine de fil pour permettre un déroulement régulier de la bobine de fil.

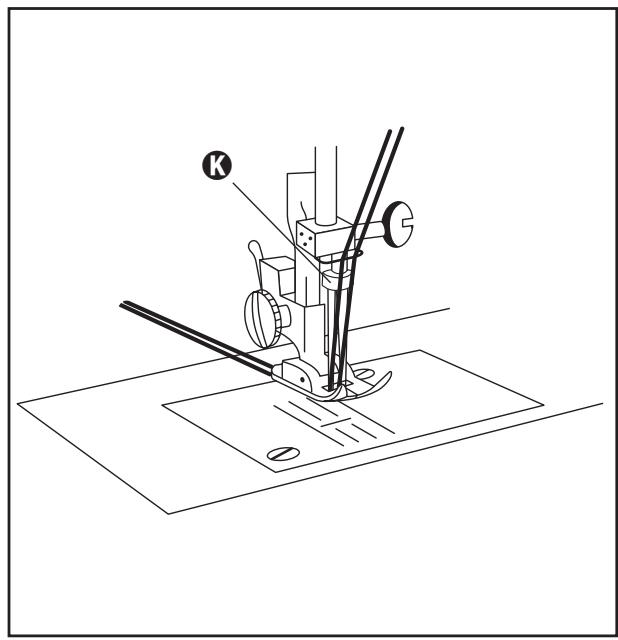

• Faites passer les deux fils supérieurs de la même manière que pour l'introduction d'un fil individuel, ...
• Jusqu'au passage du fil dans l'aiguille: vous introduisez ici séparément les deux extrémités des deux fils supérieurs dans les deux chas d'aiguilles.
• Le fil inférieur est lui aussi exactement introduit de la même manière et tiré vers le haut, comme pour le fil individuel.

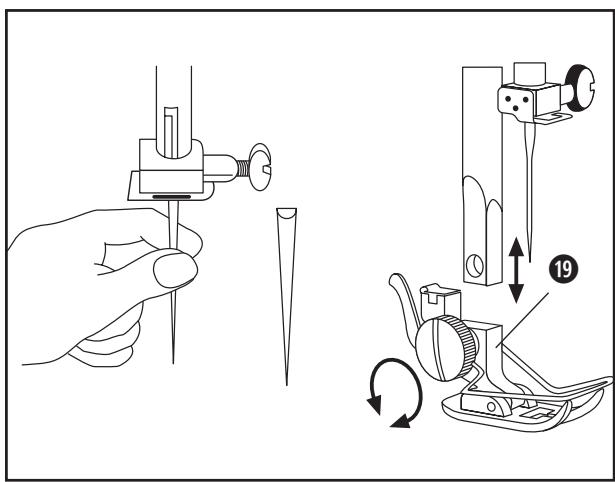

Assurez-vous que la machine à coudre soit arrêtée et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire. a) Changement d'aiguille Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut. 20a

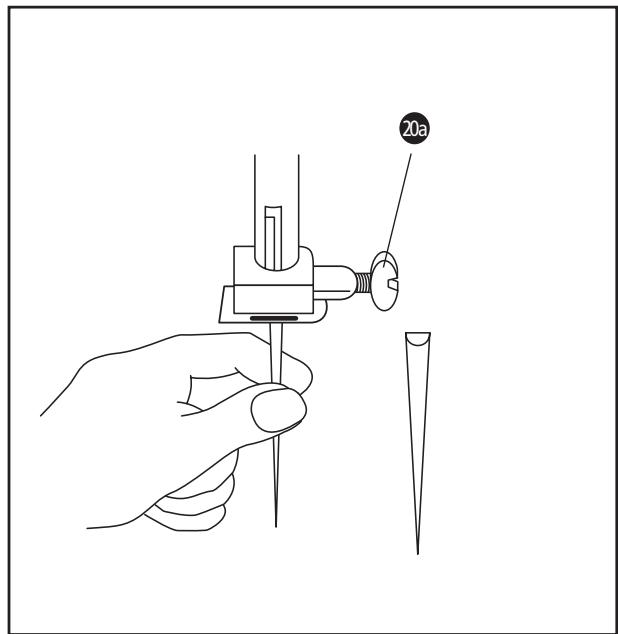

• Desserrez la vis de blocage vieille aiguille. 20a et sortez la

• Posez la nouvelle aiguille avec le côté plat tourné vers l'arrière. Poussez l'aiguille entièrement vers le haut.
• Resserrez ensuite fermement la vis de blocage 20a lorsque vous aurez terminé. b) Changer la plaque d'aiguille Au départ d'usine, la plaque d'aiguille à point zigzag, qui est utilisée pour la plupart des travaux de couture et des piqûre d'ornementation, est installée. Cependant, si vous souhaitez utiliser la plaque à repriser livrée avec la machine:

Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

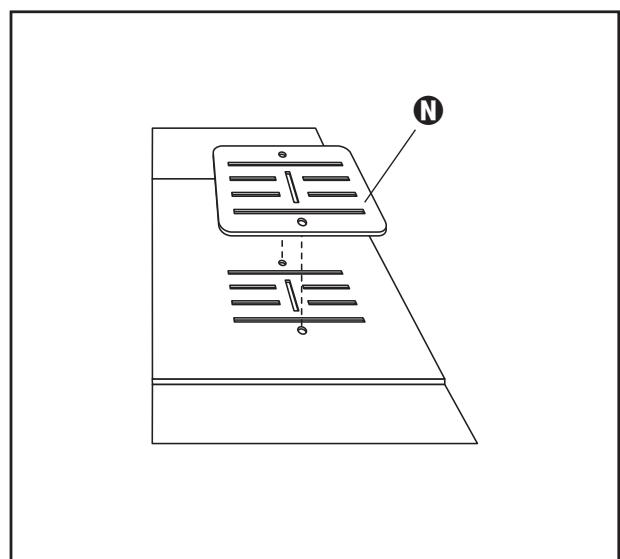

• Posez simplement la plaque à repriser sur la plaque d'aiguille à point zigzag afin que les goupilles de guidage plates s'accrochent dans les évidements de la plaque déjà installée.
• Lorsque vous n'avez plus besoin de la plaque à repriser, retirez tout simplement cette dernière.

13:19 Uhr Seite 44 Lervia KH 4000 c) Changer le pied enclipsable La machine à coudre est fournie avec quatre pieds enclipsables utilisables simplement en fonction de vos besoins:

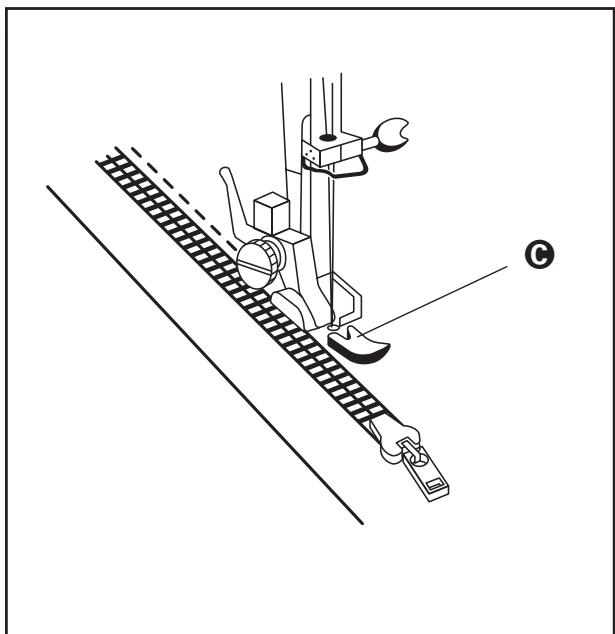

pied pour ourlet invisible pied pour fermeture éclair pied boutonnière pied pose-boutons Pour remplacer le pied enclipsable: Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

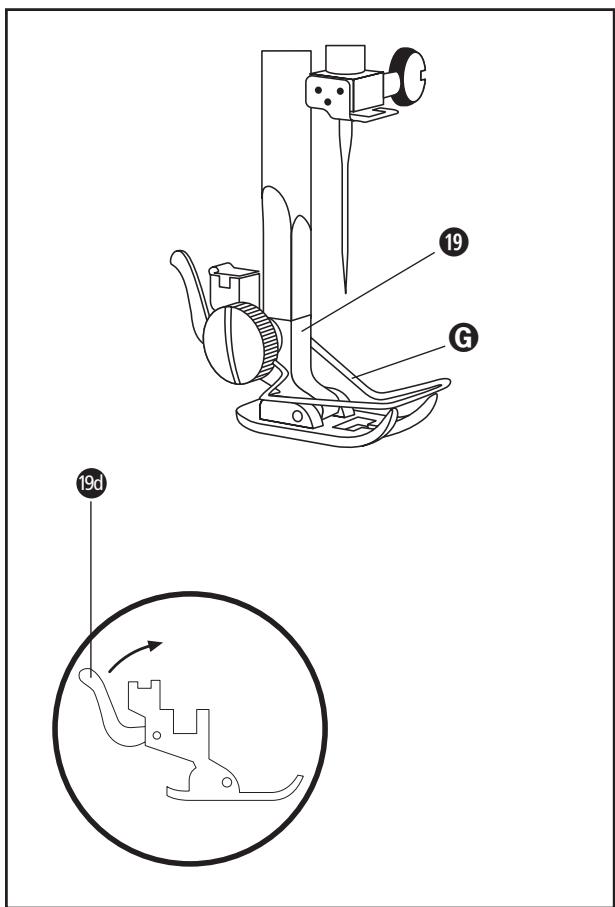

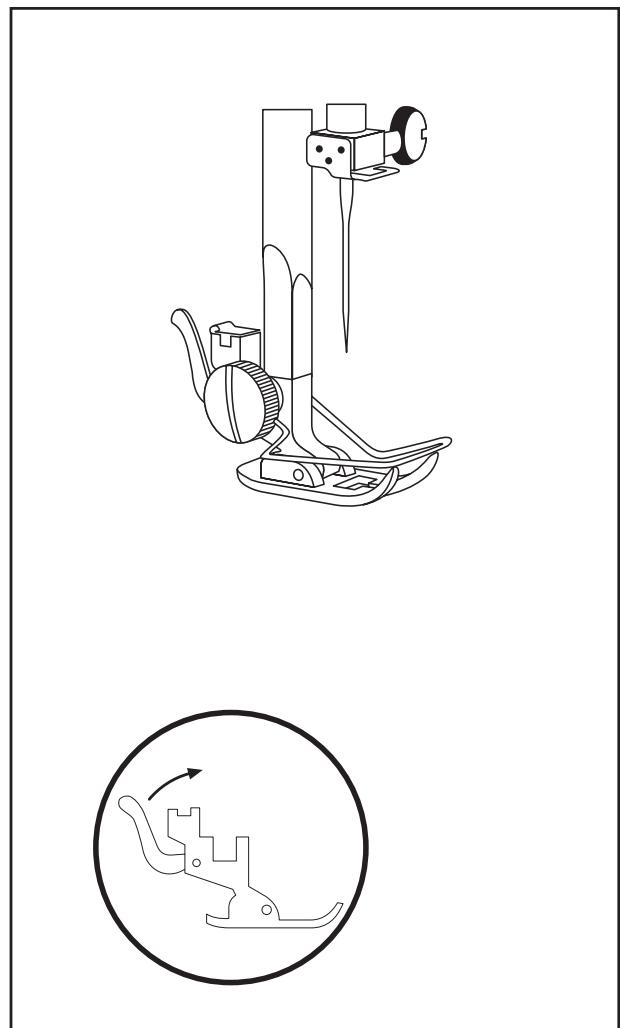

• Poussez le levier du pied-de-biche j vers le haut afin de soulever le pied-de-biche ;.

• Poussez le levier vers le haut. 19d Le pied enclipsable peut maintenant être facilement décrocher du support de pied-de-biche ;. 19d

• Installez maintenant le nouveau pied enclipsable sous le support du pied-de-biche; Veillez à ce que l'évidement du support du pied-de-biche ; soit directement placé sous la goupille métallique du pied enclipsable.
• Abaissez de nouveau le levier du pied-de-biche j et laissez ainsi glisser le support du pied-de-biche ; dans le pied enclipsable. Pour monter le support du pied-de-biche ;

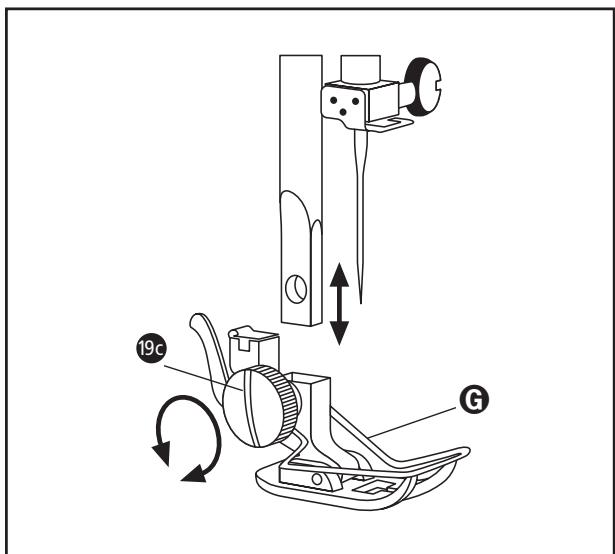

• Desserrez la vis du pied 19c et retirez le support du pied-de-biche ;.par le bas avec le protège-doigts . Pour monter le support du pied-de-biche ;.
• Placez de nouveau le support du pied-debiche ; avec le protège-doigts dans la barre de guidage et serrez de nouveau la vis du pied. 19c 19 c

La tension du fil supérieur et du fil inférieur est correctement réglée lorsque l'entrelacement des deux fils n'est visible ni sur l'envers ni sur l'endroit une fois que l'ouvrage sera terminé. Si seulement une des deux tension n'est pas correctement réglée, une couture malpropre est formée. Les piqûres sont plates sur le tissu.

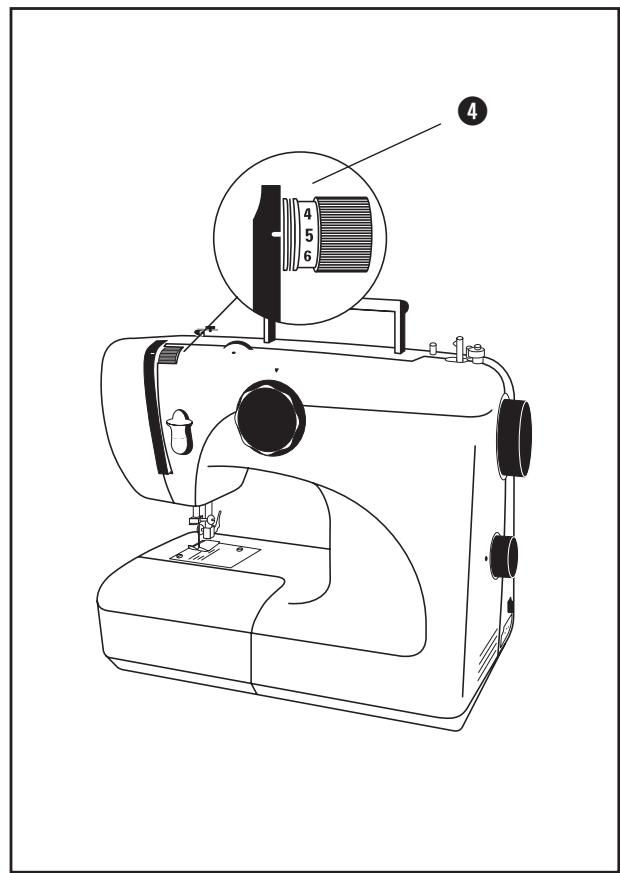

a) Réglage de tension du fil supérieur

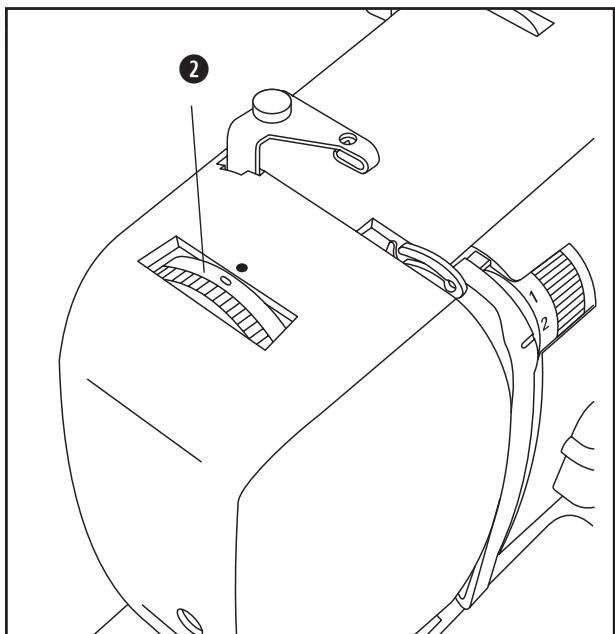

• Vous pouvez sélectionner la rigidité de la tension du fil supérieur en tournant la molette sélectrice pour la tension du fil supérieur r. Si celle-ci est trop ... - serrée (valeur élevée), le fil supérieur est lâche sur la face supérieure du tissu, la machine ne coud plus qu'avec le fil inférieur. - lâche (valeur faible), le fil inférieur est lâche sur le tissu, la machine ne coud plus qu'avec le fil supérieur. La tension du fil supérieur se trouve en règle générale entre 4 et 6. b) Réglage de la tension du fil inférieur

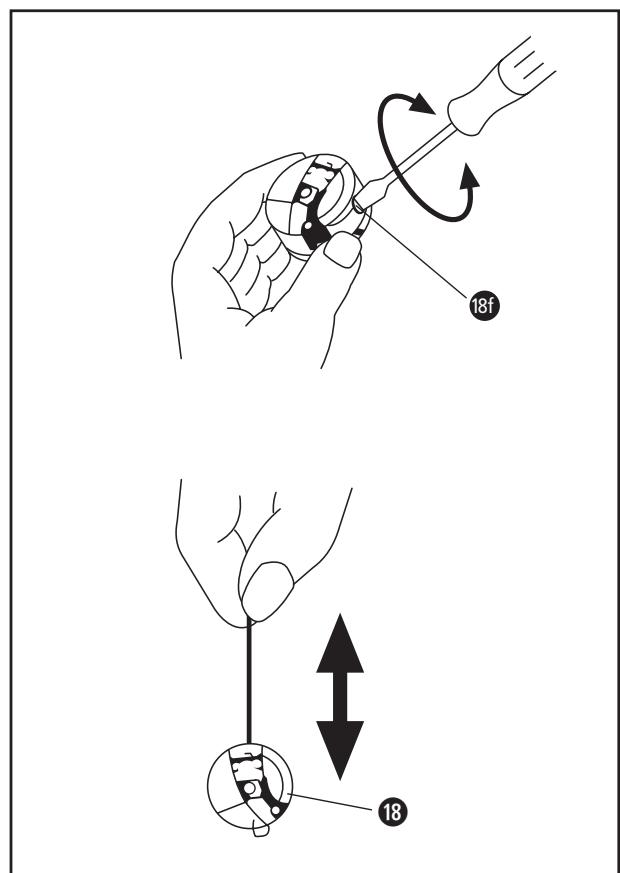

• En tournant la vis 18f sur le bloc-canette l vous pouvez régler la rigidité de la tension du fil inférieur. Tournez la vis ... 18f - dans le sens des aiguilles d'une montre, afin d'augmenter la tension. - dans le sens inverse des aiguilles d'une montre, afin de diminuer la tension. Veillez à ce que la vis 18f ne soit pas complètement sortie du bloc-canette l.
• La tension de fil inférieur est correctement réglée lorsque le bloc-canette l peut être déroulé lentement et uniformément (test de chute).

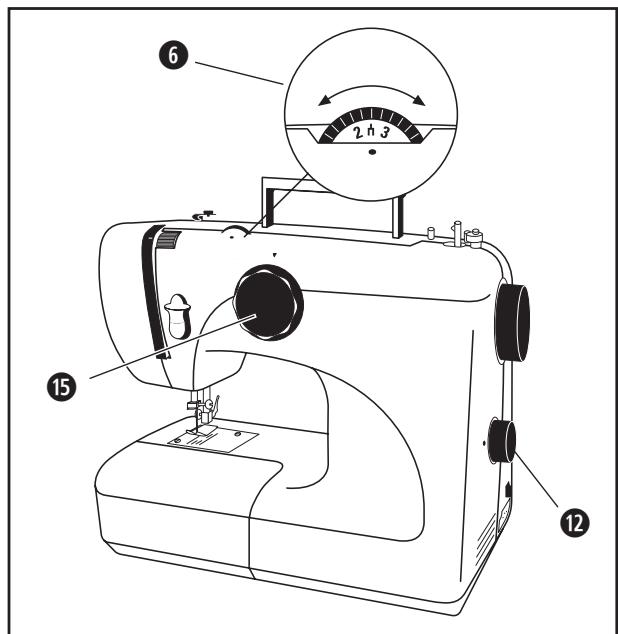

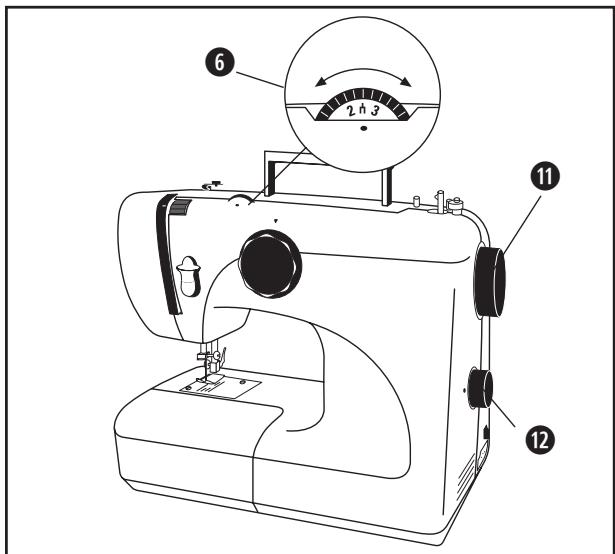

Vous réglez ici la pression avec laquelle le tissu est appuyé sur la plaque d'aiguille.

• Sur la molette sélectrice w sélectionnez maintenant la pression d'appui. „0“ lorsque aucune pression ne doit être exercée, par exemple pour des travaux de reprisage ou de broderie à main libre „1“ pour des tissus légers (rideaux) „2“ pour des tissus moyens (normal) „3“ pour des tissus lourds (jeans). d) Réglage de la largeur de piqûre Vous réglez ici la distance de piqûre pour un modèle en points bourdon. Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

• Sélectionnez une largeur de piqûre entre

0 - 5 sur la molette sélectrice y...

„0“ droite „1“ étroite „5“ large Attention : lorsque l'aiguille double est utilisée, la molette sélectrice ne doit pas être réglée sur plus de "3". Une valeur plus élevée briserait l'aiguille double !

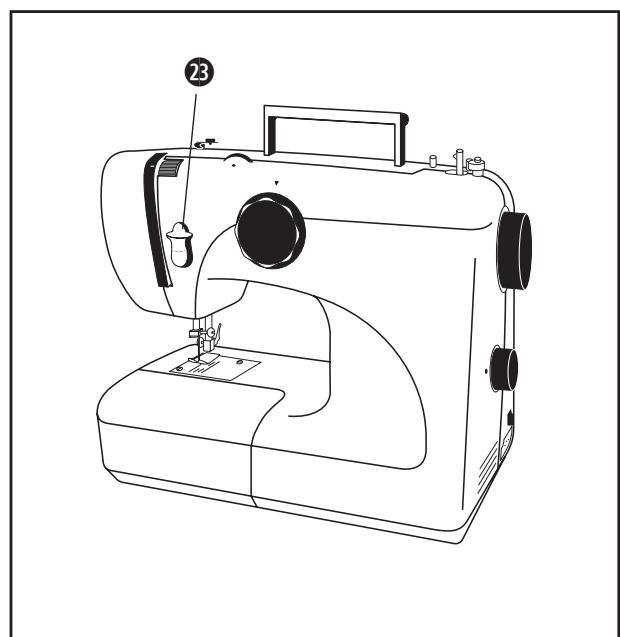

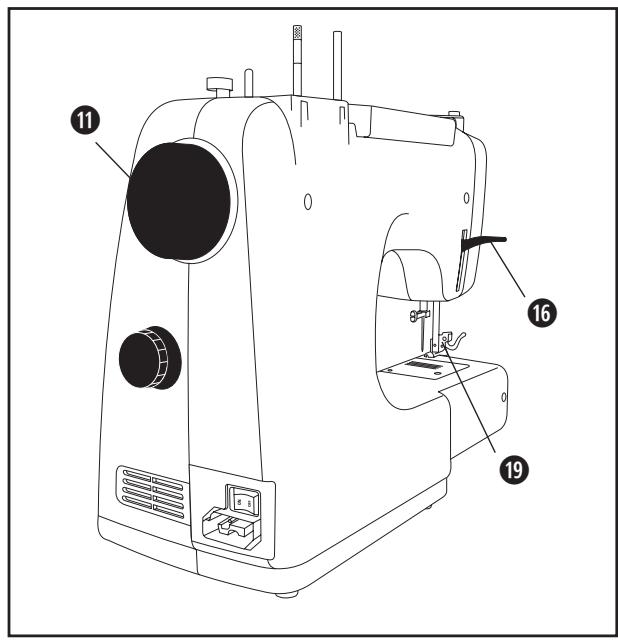

e) Réglage de la longueur de piqûre Vous réglez ici la longueur sur laquelle le tissu doit être transporté pendant le travail de couture. Il en résulte alors l'écart entre les points de piqûres (longueur).

• Sélectionnez la largeur de piqûre entre 0 - 4 sur la molette sélectrice d... „0“ lorsque le tissu ne doit pas être transporté. „1“ court „4“ long

Si vous avez introduit le fil à coudre et que vous avez tout bien réglé comme décrit dans les chapitres précédents:

a) Positionnez le tissu

Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

• Avec le levier du pied-de-biche j, réglez le support du pied-de-biche ; .

• Posez le tissu sous le pied-de-biche et abaissez ce dernier. b) Commencer la couture
• Avec la main gauche, maintenez les deux extrémités de fils étirés vers l'arrière ”.

• Appuyez maintenant avec précaution sur la pédale – et ce afin que les 3-4 premiers mouvements soient exécutés par l'aiguille. Conduisez alors le tissu avec la main droite.
• Lorsque les premiers déplacements de l'aiguille ont été exécutés avec succès, maintenez brièvement le levier de marche arrière 2# enfoncé ...
• et appuyez de nouveau sur la pédale – jusqu'à ce que vous soyez revenu au point de départ de la couture. Si vous continuez maintenant avec la couture à cet endroit, celle-ci est bloquée suite à une couture multiple de va-et-vient.

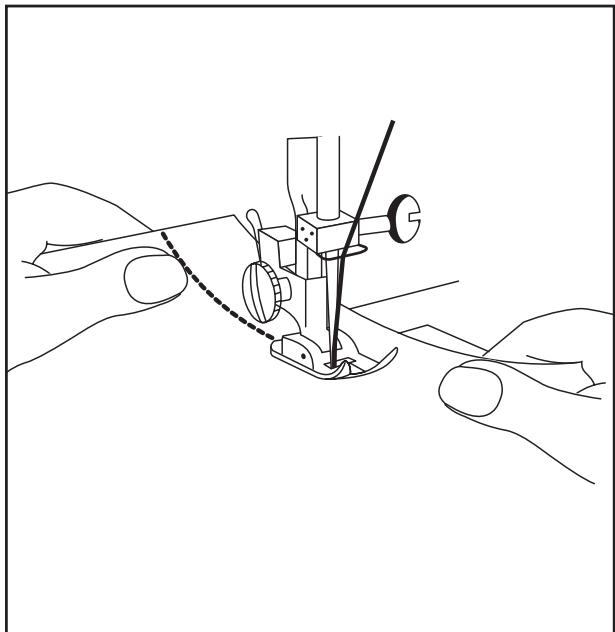

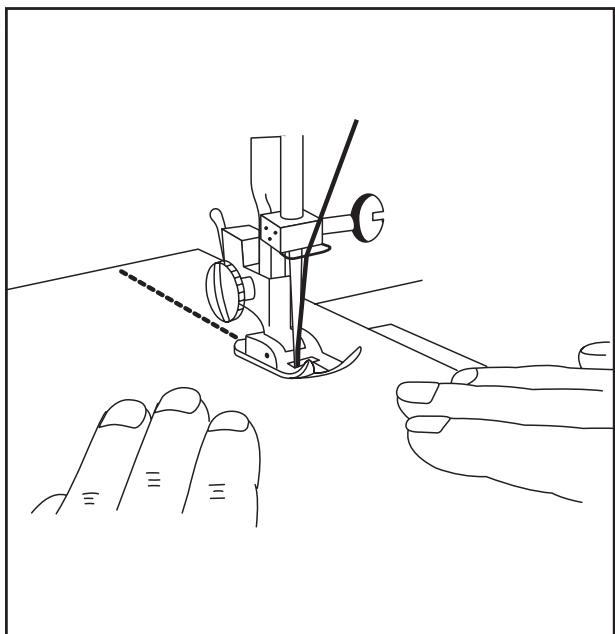

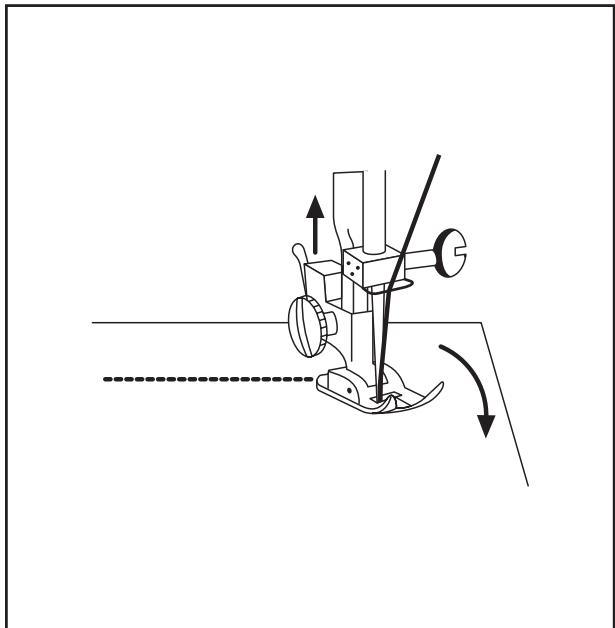

c) Terminer la couture A la fin de la couture, passez également plusieurs fois sur la piqûre finale par mouvements de va-etvient en utilisant la marche arrière, comme au début du travail de couture. De cette manière, celle-ci est également bloquée à la fin de la couture.

13:19 Uhr Seite 48 Lervia KH 4000 d) Transport du tissu

• Conduisez des tissus normaux uniquement comme indiqué sur l'illustration. Evitez de tirer sur le tissu, l'aiguille pouvant sinon se tordre ou se casser.
• Des tissus très fins tirent légèrement. Afin d'éviter cette procédure, posez simplement un papier fin sous le tissu et cousez ce dernier avec le tissu. Le travail de couture terminé, vous pouvez retirer avec soin le papier du tissu. Le résultat: une couture très nette.

• Pour les tissus extensibles il peut s'avérer nécessaire de guider le tissu avant et après le pied-de-biche afin d'éviter une rétractation du tissu. e) Changement de direction de la couture A partir d'un endroit précis, vous souhaitez continuer à coudre dans une autre direction?
• Le plus simple dans ce cas est d'arrêter de coudre au point d'intersection et de laisser l'aiguille enfoncée dans le tissu.
• Avec le levier du pied-de-biche j, soulevez le support du pied-de-biche ;.
• Tournez maintenant le tissu dans la direction souhaitée
• et abaissez ensuite le support du pied-de-biche ; Vous pouvez maintenant continuer à coudre normalement dans la nouvelle direction.

13:19 Uhr Seite 49 Lervia KH 4000 f) Sélection de motif de piqûre

Afin d'obtenir un motif de piqûre particulier, vous devez réaliser les étapes suivantes:

• Sélectionnez le programme de piqûre sur le sélecteur de motif de piqûre h.
• Sélectionnez la longueur de piqûre sur la molette sélectrice d.

• Sélectionnez la largeur de piqûre sur la molette sélectrice y.

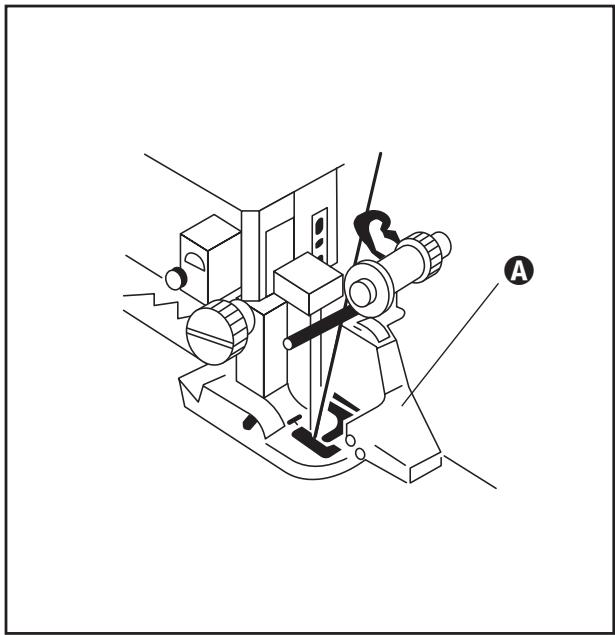

• Montez le pied enclipsable respectif, comme décrit au chapitre 9. Consultez le tableau sur la page suivante afin de procéder aux réglages nécessaires. Lorsque deux valeurs sont indiquées pour la longueur de piqûre, considérez celles-ci comme des valeurs "de...à". g) Piqûre droite Ce type de piqûre est celui qui est le plus couramment utilisé. Le pied-de-biche zigzag est aussi bien utilisé pour les piqûres droites que pour les piqûres en zigzag. Pour la couture de tissus fins, il est recommandé de sélectionner de plus petites dimensions de points. h) Zigzag La piqûre en zigzag (point bourdon) est un point universel. Le motif de piqûre satin consiste à faire de courtes piqûres les unes à la suite des autres, un style très bien adapté pour coudre des initiales, des figures, des applications, etc.

i) Tableau des motifs de piqûre

Motif de piqûre Longueur de piqûre Largeur de piqûre

Ourlet aveugle à l'envers

Zigzag avec 3 piqûres 3-5

Piqûre de surjet en biais 3-5

Piqûre droite élastique

Piqûre nid d'abeille 3-5

Point bloc triangulaire 3-5

Point en demi-cercle 3-5 R-T Boutonnière

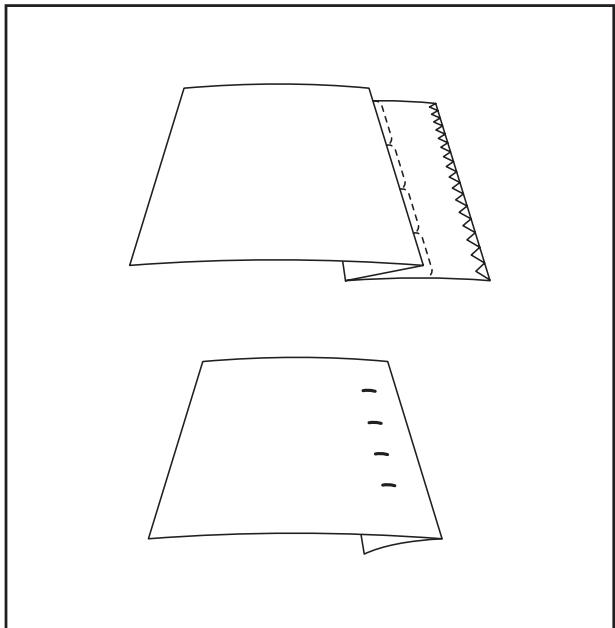

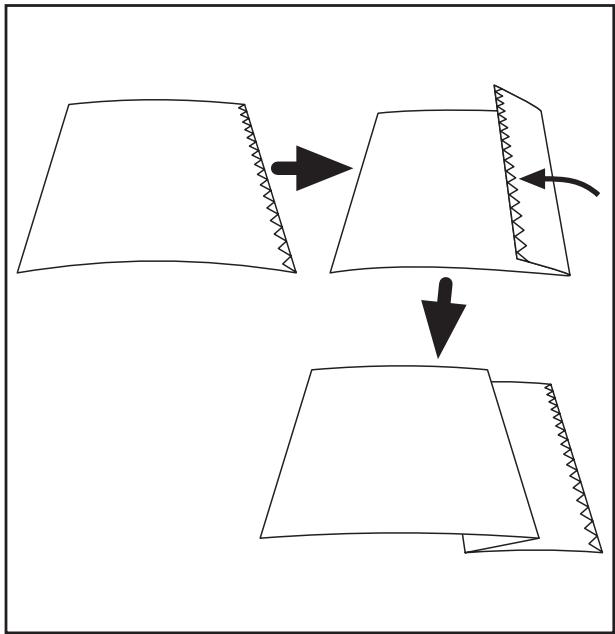

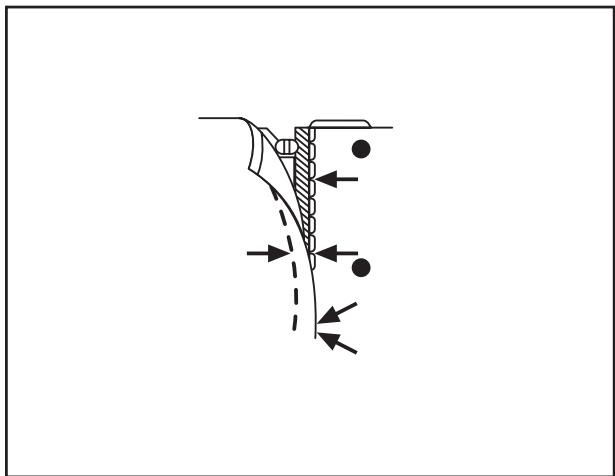

• Pliez le tissu comme indiqué. Faites un pli aussi grand que l'ourlet fini souhaité: le pli inférieur doit se trouver dans ce cas en retrait d'env. 5 mm.

• Veuillez utiliser le pied de lisière . Lors de la couture, vérifiez la largeur d'ourlet et la position de la piqûre afin que l'ourlet soit uniforme.

• Cousez l'ourlet invisible sur le pan d'étoffe inférieur afin que la piqûre en zigzag plus large pique respectivement uniquement avec ses pointes dans le pan d'étoffe supérieur. Une fois que vous avez terminé de coudre, rabattez la partie gauche du tissu vers la droite et aplatissez-la. L'ourlet est presque invisible! Le tableau sur la page suivante indique une proposition pour le réglage des différentes valeurs en fonction de la matière utilisée.

13:19 Uhr Seite 52 Lervia KH 4000 k) Tableau tissu-fil-aiguille Veillez respecter les indications relatives aux différents tissus. Tissu Fil Aiguille Pression du pied Voir p. 46 Longueur de piqûre Piqûre droite

Sélection de longueur de piqûre Léger Nylon Coton : 80 Tricot Fibre synthétique

Fibre Laine-soie synthétique 50 Soie Moyen

90-100 (14-16) Jersey Fibre synthétique

Tension de fil supérieur IB_SewingMachine_D_FR

• Utilisez le guide de lisière pour coudre de grands ourlets ou de grandes coutures qui doivent présenter un écart uniforme par rapport à la bordure du tissu.

• Vissez le guide de lisière dans le trou du filetage à droite, sur la plaque d'aiguille 2!. Réglez l'écart souhaité et vissez fermement la vis moletée.
• Lors de la couture, la bordure du tissu doit toucher le guide de lisière. Pour coudre des courbes, le guide de lisière peut également être vissé de biais.

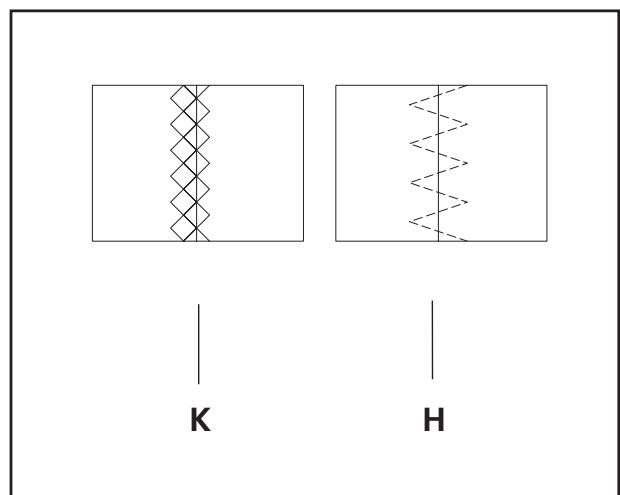

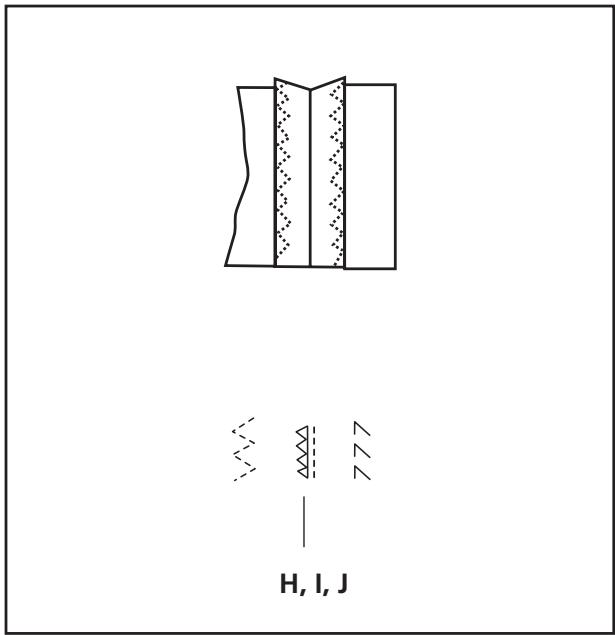

• Sélectionnez les points (H, I, J), lorsque vous souhaitez éviter que les bordures de coupe s'effilochent. H, I, J n) Couture en stretch

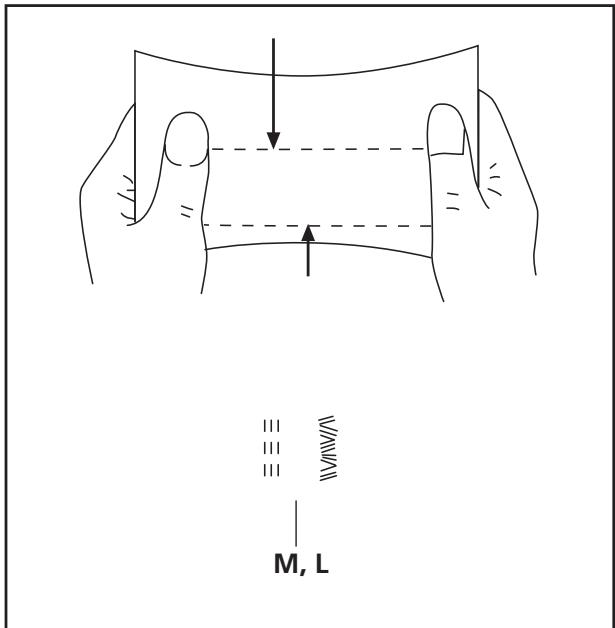

• Sélectionnez les points (M ou L) pour des tissus tricotés et d'autres textiles extensibles. Une telle piqûre est extensible sans que le fil casse. La piqûre droite élastique donne également une piqûre droite extrêmement résistante. M, L

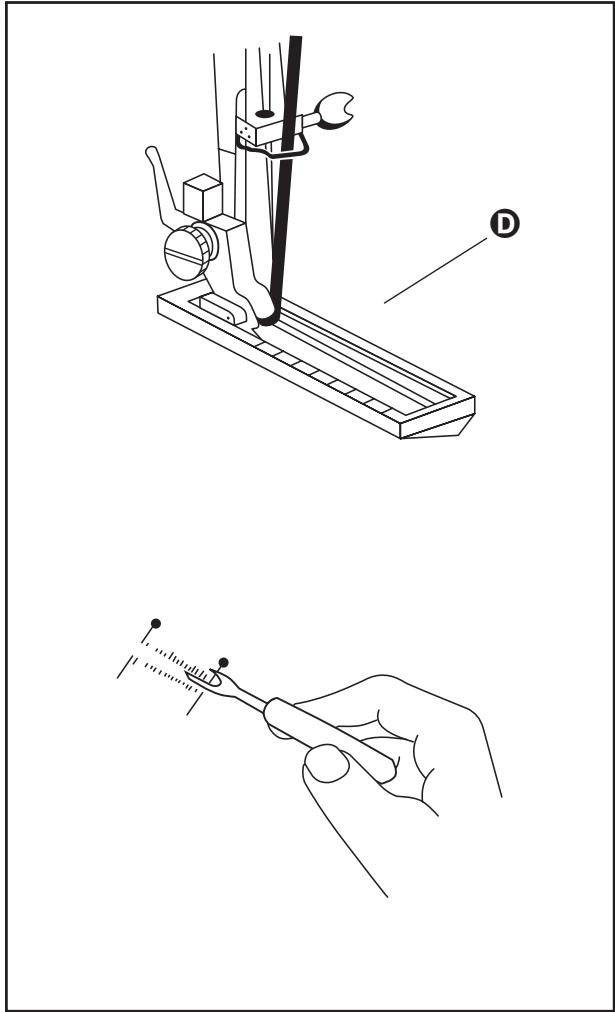

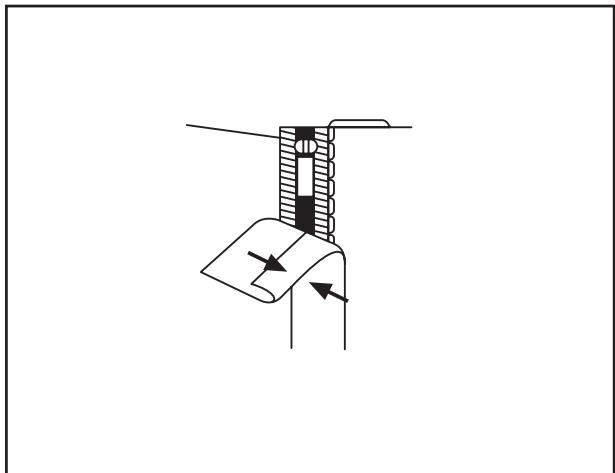

13:19 Uhr Seite 54 Lervia KH 4000 o) Coudre des boutonnières

• Montez le pied pose-boutons , comme décrit au chapitre 9.
• Consultez dans le tableau: - la longueur de piqûre à régler - le motif de piqûre à sélectionner - et la procédure lors du travail de couture.

• Pour finir, vous pouvez entailler la boutonnière au milieu, comme représenté. p) Tableau des boutonnières Sélecteur de motif (motif de piqûre)

Procédure Réglages/Longueur de piqûre

1. Régler le sélecteur sur „R“

2. Coudre le côté gauche

3. Remontez l'aiguille

4. Régler le sélecteur sur „S“

5. Coudre 5-6 piqûres

6. Remontez l'aiguille

7. Régler le sélecteur sur „T“

8. Coudre le côté droit

9. Remontez l'aiguille

10. Régler le sélecteur sur „S“

11. Coudre 5-6 piqûres

12. Remontez l'aiguille

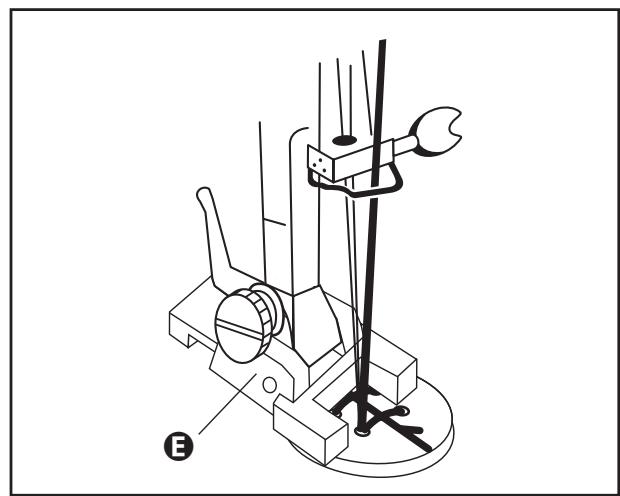

13:19 Uhr Seite 55 Lervia KH 4000 q) Coudre des boutons

• Montez le pied pose-boutons et ...
• posez la plaque à repriser sur la plaque de points zigzag, comme décrit au chapitre 9.

• Posez le bouton entre pied pose-boutons et le tissu, et abaissez le pied pose-boutons .
• Tournez la molette s dans le sens inverse des aiguilles d'une montre. Testez ainsi si l'aiguille pénètre correctement dans les deux trous de bouton.
• Adaptez éventuellement la largeur de piqûre au mouvement de zigzag.
• Si la machine à coudre tombe sur les deux trous à boutons en fonctionnement manuel, vous pouvez coudre 5-7 piqûres avec la machine en appuyant avec précaution sur la pédale .

r) Coudre "bord à bord"

• A cet effet, sélectionnez la piqûre zigzag („H“) ou la piqûre en points bourdons („K“) comme motif de piqûre.

s) Points d'ornementation

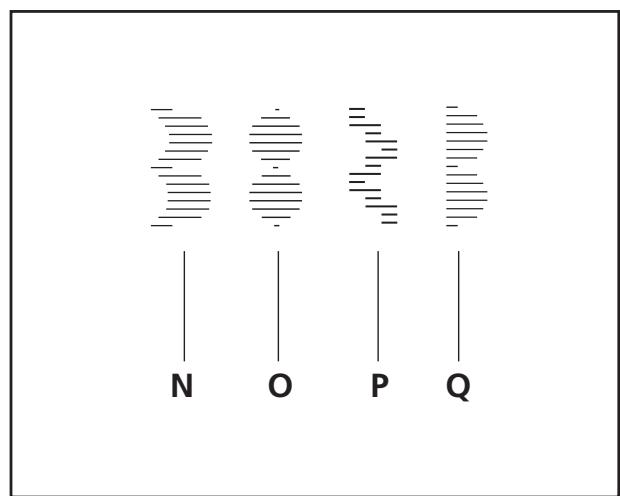

• Sélectionnez les motifs de piqûres (N-Q) lorsque vous souhaitez pourvoir vos textiles de différents motifs d'ornementation.

13:19 Uhr Seite 56 Lervia KH 4000 t) Coudre une fermeture éclair Avec le pied pour fermeture éclair , vous pouvez coudre à droite et à gauche très près des dents d'une fermeture éclair, sans endommager cette dernière ou l'aiguille.

Le pied pour fermeture éclair est également pratique pour coudre des arêtes ou des coutures parallèles.

• Montez le pied pour fermeture éclair , comme décrit au chapitre 9.
• Sélectionnez ensuite la piqûre droite comme motif de piqûre (A).

• Retournez env. 2 cm de tissu et posez la fermeture éclair de telle manière sous le pli du tissu que les dents soient à peine en saillie. Il peut s'avérer judicieux de faufiler auparavant la fermeture éclair.

• Cousez ensuite le plus près possible des dents de la fermeture éclair. - Pour coudre le côté gauche de la fermeture éclair, le pied doit se trouver à gauche de l'aiguille. - Pour coudre le côté droit de la fermeture éclair, le pied doit se trouver à droite de l'aiguille.

13:19 Uhr Seite 57 Lervia KH 4000 u) Coudre avec l'aiguille double

• Posez la double aiguille tourné vers l'arrière. avec le côté plat

• Introduisez le fil comme pour une couture normale. Les deux fils sont introduits ensemble par l'intermédiaire des guides - jusqu'à l'aiguille double.
• Ce n'est qu'à partir de cet endroit que les deux fils supérieurs sont introduits séparément.
• Assurez-vous que le réglage de la largeur de piqûre n'est pas supérieur à „3“ – sinon l'aiguille risque de se casser.

Attention: lorsque vous faites de la broderie, le levier du pied-de-biche 1^ doit se trouver

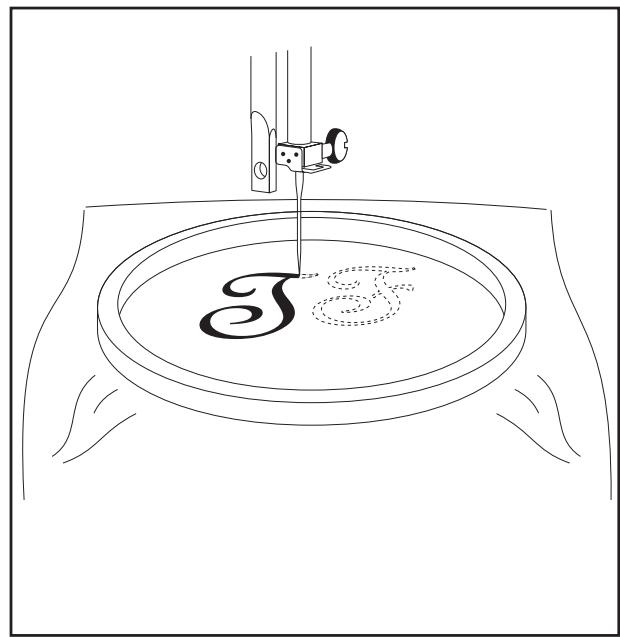

dans la position inférieure, sinon la tension du fil supérieur est désactivée. Abaissez de nouveau le support du pied-debiche 1( et ... posez la plaque à repriser sur la plaque de points zigzag, comme décrit au chapitre 9. Sélectionnez ensuite un motif de piqûre approprié (A ou B). La broderie est maintenant réalisée à mains libres. Déplacez maintenant le tissu tendu dans le cadre de broderie selon la définition du motif pendant que vous commandez la vitesse des mouvements de l'aiguille avec la pédale . w) Coupe-fil Lorsque vous avez terminé la couture, ou que vous souhaitez couper le fil pour une autre raison:

• Pour couper les fils, passez simplement les fils sur le coupe-fil tranchant au-dessus du support du pied-de-biche 1(

Après chaque travail de couture, éliminez les restes de tissus, de fils et les peluches. La machine à coudre ne peut travailler correctement et longtemps que si elle est maintenue dans un parfait état de propreté.

Assurez-vous que la machine à coudre soit arrêtée et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire.

Attention: Ne démontez sous aucun prétexte le mécanisme dans la zone de la griffe! Pour remonter cette dernière, la personne doit disposer d'une grande expérience dans la manipulation avec des constructions mécaniques. Les dispositifs destinés au démontage de la zone de la griffe sont réservés au service après-vente. En cas de réparations par le client, celui-ci perd le bénéfice de la garantie. Pour l'utilisateur, un nettoyage avec un pinceau, et éventuellement un aspirateur, est suffisant.

Tournez la molette s dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

• Ouvrez ensuite le couvercle de la griffe “

• et sortez le bloc-canette l.
• Retirez maintenant l'encrassement avec un pinceau ou un aspirateur (avec un équipement de pinceaux fins). b) Nettoyage du transporteur de tissu
• Retirez l'aiguille et
• retirez le support du pied-de-biche 1(, comme décrit au chapitre 9.
• Desserrez les vis insérées dans la plaque d'aiguille 2! et déposez la plaque d'aiguille. Retirez éventuellement le capot frontal q afin d'avoir un meilleur accès aux vis. Vous pouvez maintenant nettoyer le transporteur de tissu.

N'ouvrez jamais d'autres pièces du boîtier n'étant pas décrites dans ce mode d'emploi. La machine ne contient aucun élément de commande dans ces pièces. Risque d'accident et danger de mort par choc électrique.

• Nettoyez toutes les surfaces en plastique avec un chiffon sec et doux.
• N'utilisez pas de produit nettoyant ou récurant - le boîtier pourrait être rayé.
• Les pièces de l'appareil ne doivent sous aucun prétexte être plongées dans l'eau ou un autre liquide! L'appareil pourrait être de ce fait endommagé. d) Lubrification de la glissière de la griffe Attention: Utilisez le lubrifiant avec parcimonie. Un surplus de lubrifiant sur les pièces d'entraînement peut salir le fil à coudre et vos étoffes.
• Instillez 2 à 3 gouttes d'huile dans la mince fente ” entre la griffe et la glissière de la griffe ...
• et, avec la molette s, faites tourner plusieurs fois la griffe . De cette manière, le lubrifiant se répartit. Il est largement suffisant de lubrifier 1 à 2 fois par an. Le lubrifiant a pour objectif principal de protéger les pièces de la formation de rouille lorsque la machine est longtemps à l'arrêt. e) Quelles sont les pièces à lubrifier? Aucune - toutes les autres pièces d'entraînement n'ont pas besoin de lubrifiant. Ne lubrifiez aucune pièce si cela n'est pas nécessaire, étant donné que des pièces huileuses attirent la poussière et peuvent ensuite se coller.

f) Stockage Stockez la machine à coudre ... - dans un endroit sec afin que la rouille ne se dépose pas sur les parties mécaniques de la machine, - toujours dans l'enveloppe fournie avec la machine afin que la poussière ne puisse pas pénétrer dans la machine à coudre, - hors de portée des petits enfants et des personnes séniles afin que celles-ci ne soient pas mises en danger par une mise en marche accidentelle. Panne / Problème: Si quelque chose ne fonctionne pas, vous pouvez essayer d'éliminer la panne avec ce tableau. Adressez-vous au service après-vente en cas d'impossibilité de résoudre le problème (voir carte de garantie).

Assurez-vous que la machine à coudre soit arrêtée et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire. Contrôlez: Solution éventuelle: La machine ne s'arrête pas – seule la molette tourne? Enfoncer la molette! Réglez-la sur "1" à "4"! Le tissu n'est pas transporté La molette de longueur de piqûre est sur "0"? Régler la pression d'appui du pied-de-biche sur une valeur plus La pression d'étoffe est trop faible? élevée! Aiguille mal installée? L'aiguille est tordue? L'aiguille se casse Sélectionner la bonne aiguille correspondant au fil et au tissu! Fil bien introduit? Il est préférable de les réintroduire entièrement! Tension de fil supérieur trop raide? Fissures/rayures au niveau de la griffe (prise)? La tension du fil inférieur est trop raide? Aiguille mal installée? Le fil inférieur se casse Introduire une nouvelle aiguille! L'aiguille + le fil + le tissu correspondent-ils au tableau du chapitre 10? Les zigzags sont trop larges? Le fil supérieur se casse Côté plat tourné vers l'arrière! fil bien introduit? Poussières et peluches au niveau de la grille? La tension est trop élevée? Essayer avec une moins grande largeur! Sélectionner un réglage moyen! Faire remplacer la griffe! Relâchez la tension! Côté plat tourné vers l'arrière! Il est préférable de les réintroduire entièrement! Nettoyez la zone de la griffe! Diminuer la tension! La pression d'étoffe est trop élevée? Diminuer la pression! Le tissu fait des plis L'aiguille + le fil + le tissu correspondent-ils au tableau du chapitre 10?

Sélectionner la bonne aiguille correspondant au fil et au tissu! IB_SewingMachine_D_FR

13:19 Uhr Seite 61 Lervia KH 4000 La lampe à incandescence ne s'allume plus ? Lorsque la lampe installée ne fonctionne plus, remplacez cette dernière par une lampe de type similaire que vous trouverez dans le commerce. Elle porte la désignation „15W - E14“.

• Dévissez la vis sur le devant du capot avant q avec le tournevis fourni.
• Déposez le capot frontal q.
• Dévissez la lampe à incandescence 2% défectueuse et insérez une nouvelle lampe dans la douille.

14. Garantie et service après-vente

Les conditions de garantie et les coordonnées du service après-vente figurent sur le feuillet d'accompagnement de la garantie.

Ne jetez jamais l'appareil avec les ordures ménagères. Mettez l'appareil au rebut par l'intermédiaire d'une société de mise au rebut autorisée ou de votre centre communal de mise au rebut. Respectez la réglementation locale en vigueur. En cas de doute, prenez contact avec votre centre de mise au rebut. Conservez l'emballage de transport de la machine à coudre. Il peut d'une part être utile pour le rangement de la machine à coudre - mais en particulier aussi lorsque vous souhaitez expédier la machine à coudre pour réparation. La plupart des dommages sont en effet généralement générés pendant le transport.
