MODE D'EMPLOI KH 4000 LERVIA

KH4000 Automatik-Freiarm-Nahmaschine Bedienungsanleitung FR KH4000 Machine à coudre automatique à bras libre Mode d'emploi

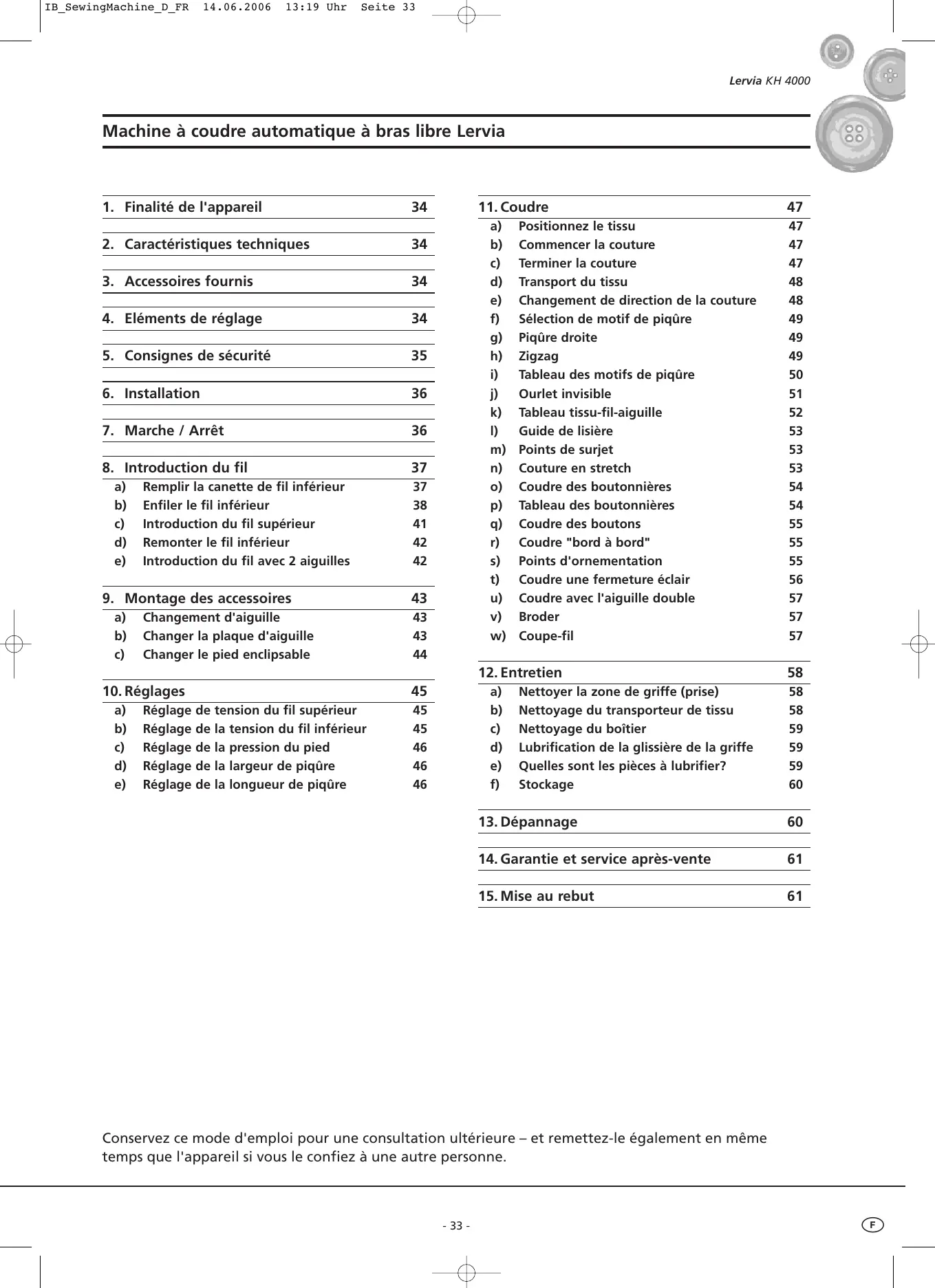

Machine à coudre automatique à bras libre lervia

1. Finalité de l'appareil 34
2. Caractéristiques techniques 34
3. Accessoires fournis 34
4. Éléments de réglage 34
5. Consignes de sécurité 35
6. Installation 36
7. Marche / Arrêt 36
8. Introduction du fil 37

a) Remplir la canette de fil inférieur 37 b) Enfilage du fil inférieur 38 c) Introduction du fil supérieur 41 d) Remonter le fil inférieur 42 e) Introduction du fil avec 2 aiguilles 42

1. Montage des accessoires 43

a) Changement d'aiguille 43 b) Changer la plaque d'aiguille 43 c) Changer le pied enclipsable 44

1. Réglages 45

a) Réglage de tension du fil supérieur 45 b) Réglage de la tension du fil inférieur 45 c) Réglage de la pression du pied 46 d) Réglage de la largeur de piqué 46 e) Réglage de la longueur de piqué 46

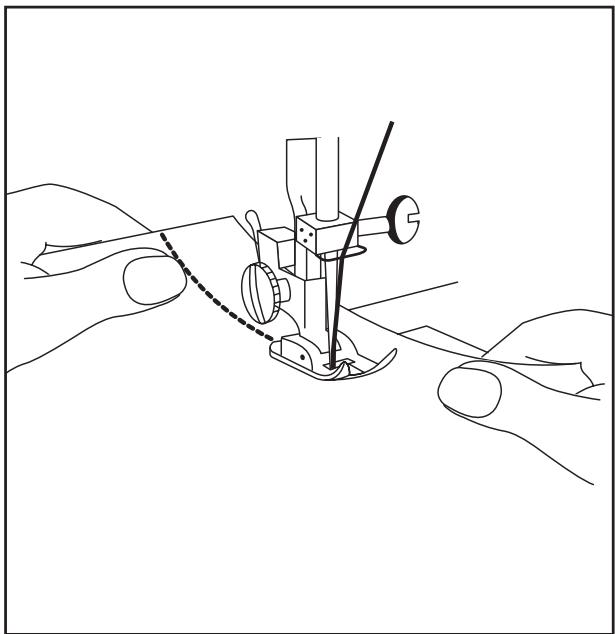

11. Coudre 47

a) Positionnez le tissu 47 b) Commencer la couture 47 c)Terminer la couture 47 d) Transport du tissu 48 e) Changement de direction de la couture 48 f) Sélection de motif de piqué 49 g) Piqure droite 49 h) Zigzag 49 i) Tableau des motifs de pique 50 j) Ourlet invisible 51 k) Tableau tissu-fil-aiguille 52 I) Guide de lisiere 53 m) Points de surjet 53 n) Couture en stretch 53 o) Coudre des boutonnières 54 p) Tableau des boutonnières 54 q) Coudre des boutons 55 r) Coudre "bord à bord" 55 s) Points d'ornamentation 55 t) Coudre une fermeture éclair 56 u) Coudre avec l'aiguille double 57 v) Broder 57 w) Coupe-fil 57

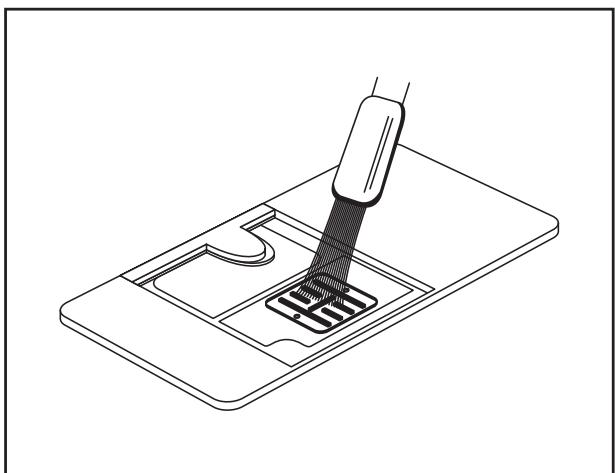

1. Entretien 58

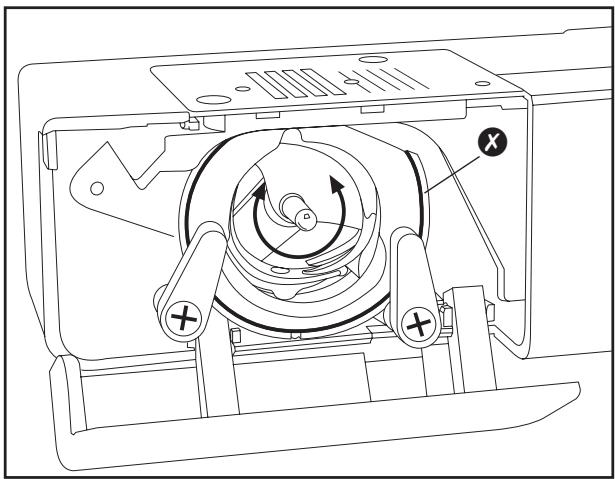

a) Nettoyer la zone de griffe (prise) 58 b) Nettoyage du transporteur de tissu 58 c) Nettoyage du boîtier 59 d) Lubrification de la glissière de la griffe 59 e) Quelles sont les pièces à lubrifier? 59 f) Stockage 60

13. Dépannage 60 14. Garantie et service après-vente 61 15. Mise au rebut 61

1. Finalité de l'appareil

La machine à coudre est prévue...

• pour une utilisation comme appareil portatif,
• pour coudre des textiles domestiques courants et...
• pour une utilisation exclusive dans le cadre domestique.

La machine à coudre n'est pas prévue :

• pour une installation fixe,
• pour la transformation d'autres matières (cuir, tissus lourds de bache, de toile de tente, de voile et similaire par ex.)
• pour une utilisation dans les domaines commerciaux ou industriels

2. Caractéristiques techniques

Alimentation électrique : 230 V / ~50 Hz

Puissance du moteur : 70 W

Puissance de la

lampe à incandescence : 15 W

Tension de la lampe

Douille de la lampe

ampoules à incandescence : filetage E14

Classe de protection : II

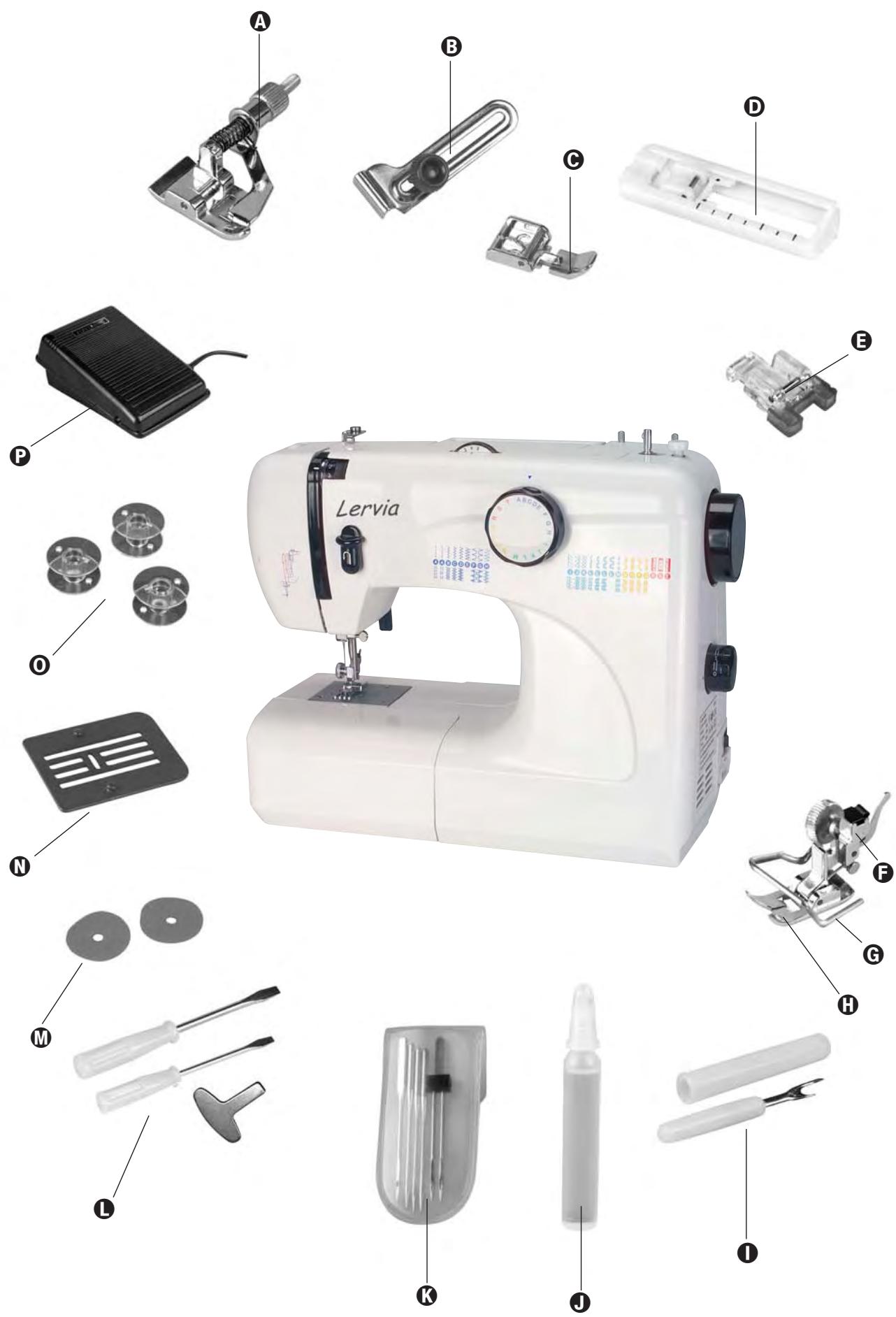

3. Accessoires fournis

1 machine à coudre A 1 pied pour ourlet invisible 1 guide de lisière 1 pied pour fermeture éclair 1 pied boutonnière 1 pied pose-boutons F 1 support pied-de-biche (monté) Θ 1 protège-doigts (monté) 1 pied point bourdon (monté) 1 coupe-fils 1 tube d'huile 1 kit d'aiguilles (avec aiguille double) 3 tournevis M 2 rondelles de feutre 1 plaque à repriser 0 3 bobines P 1 PEDALE Mode d'emploi Carnet de garantie

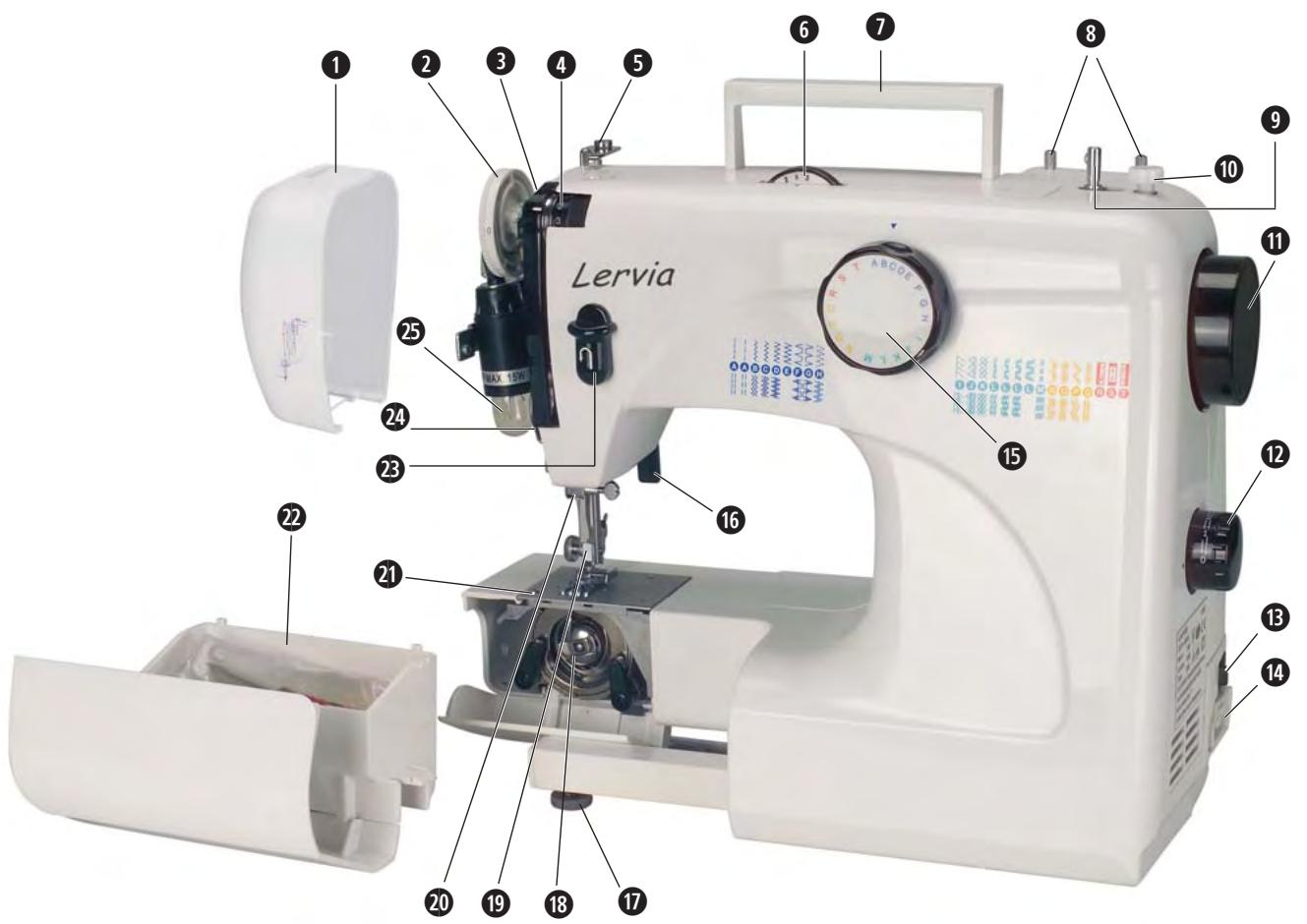

4. Éléments de réglage

Capot frontal 2. Molette sélectrice (pression pied-de-biche) 3. Passe-fil articulé 4. Molette sélectrice (tension de fil supérieur) Guide-fil supérieur 6. Molette sélectrice (largeur de piqure) Griffe support Tige à bobine Tige à canette 10. Butée de la bobine 1. Molette Molette sélectrice (longueur de piqure) 13. Commutateur MARCHE/ARRÉT 14. Raccordement pédale 15. Sélecteur de motif de piqure 16. Levier du pied Pied de réglage 18. Bloc-canette Support pied-de-biche 20. Support aiguille Plaque d'aiguille 2. Boîtier emboîté Levier (marche arrière) 24. Ressort de relevage du fil Lampe à incandescence

5. Consignes de sécurité

Tout comme avec n'importe quel autre appareil électrique, l'usage d'une machine à coudre peut se blesser avec l'appareil ou courir un danger de mort. Afin d'éviter des situations à risques et travailler en toute sécurité :

• Avant la première utilisation, lisez attentivement ce mode d'emploi de votre machine à coudre.
• Conservez ce mode d'emploi à proximité de l'appareil. Remettez-le également en même temps que l'appareil si vous le confiez à une autre personne.
• Débranche toujours la fiche secteur lorsque vous vous éloignez de la machine. Vous évitez ainsi un risque d'accident du à une mise en marche accidentelle.
• Débranche tout d'abord la prise secteur avant de replacer la lampe à incandescence ou de réaliser des travaux de maintenance sur la machine.

Vous évitez ainsi de vous mettre en danger de mort par un choc électrique.

• Ne débranchez pas la fiche secteur en tirant sur le cable pour le sortie de la prise. Lorsque vous le débranchez, ne saisissez pas le cable, mais la fiche secteur. Utilisez toujours la machine à coudre uniquement dans des pièces sèches.
• Si des déteriorations sont visibles au niveau de la machine à coudre, de la pédale ou au niveau du câble d'alimentation : laissez réparer cette dernière par le service après-vente avant de réutiliser la machine à coudre.
• Ne laissez pas des enfants ou des personnes séniles manipuler l'appareil sans surveillance étant donné qu'ils peuvent ne pas toujours bien évaluer d'éventuels risques. Rangez les appareils ELECTRIQUES hors de la portée des enfants.
• N'utilisez jamais l'appareil avec les ouvertures de ventilation obturées. Éliminez les peluches, la poussière et les déchets de tissu des ouvertures de ventilation de la machine et de la pédale.

Attention, risque de blessures et de dommages matériels :

Le législateur vous transmet en tant qu'utilisable la responsabilité de prévention d'éventuels accidents par la mise en application d'un comportement respectant les règles de sécurité :

Veillez à conserver votre domaine de travail en bon ordre. Du désordre sur le lieu de travail peut entraîner des accidents. Veillez à assurer un bon éclairage de votre lieu de travail. - Ne portez pas de vêtements amples ou de bijoux, ceux-ci pouvant être interceptés par des pièces en mouvement. Si vous avez les cheveux longs, portez donc une résille. - Evitez un maintien qui n'est pas normal. Veillez à une bonne tenue et à un bon équilibre tout au long du travail. - Soyez attentif(-tive)! Veillez à ce que vous faites. Entamez toujours votre travail avec raison. N'utilisez en aucun cas la machine à coudre si vous n'êtes pas concentré(-e) ou si vous ne vous sentez pas bien.

Si des accidents se produisent suite à un défaut de vigilance dans la manipulation avec l'appareil ou si des consignes de sécurité n'ont pas été respectées, le fabricant n'endosse aucune responsabilité pour de tels dommages.

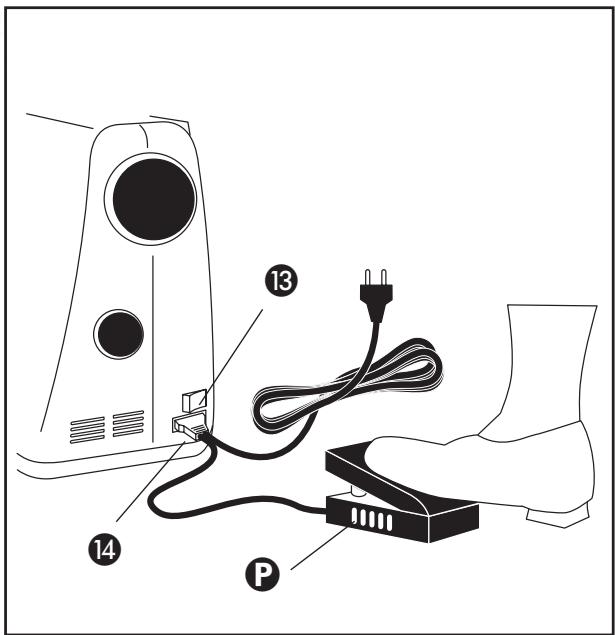

6. Installation

• Posez la machine à coudre sur une table stable.
• Enfichez la pédale P dans la douille de raccordement 14 de la machine et...
• Enfichez la fiche secteur dans la prise.

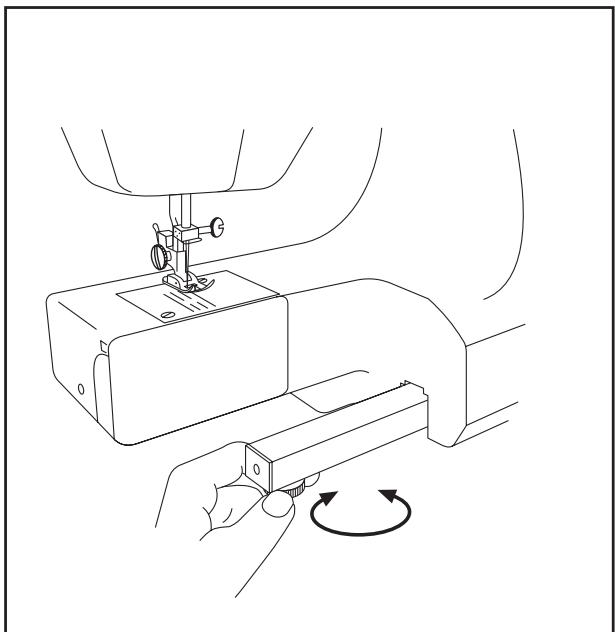

Si la surface de la table n'est pas trop plane, vous pouvez compenser les légères inégalités :

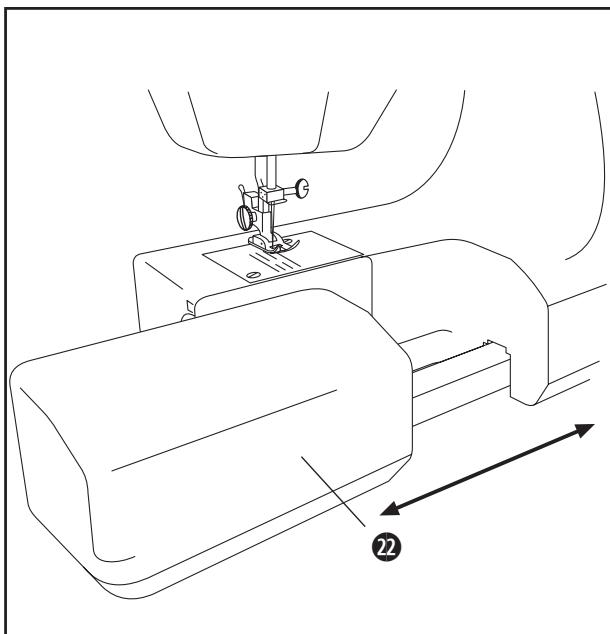

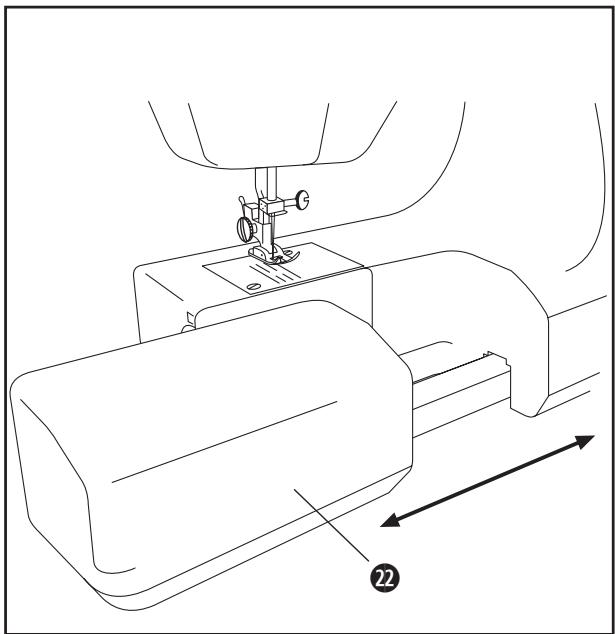

• Sortez la table rapportée ② insérée sur le côté.
• Vous pouvez ajuster le pied de réglage ⑦ visible en dessous en le faisant tourner pour contribuer à une bonne stabilité de la machine à coudre.

Vous pouvez ensuite simplement repousser la table rapportée 22, par exemple lorsque vous avez besoin de cette dernière comme table de support pour de grandes surfaces de tissu. Vous n'êtes cependant pas obligé de monter la table rapportée 22 lorsque vous souhaitez coudre librement des manches ou des jambières de pantalons. La table rapportée 22 sert de plus au rangement des accessoires.

7. Marche / arrêt

Familiarisez-vous avec ces possibilités de marche et d'arrêt afin de pouvoir également réagir de manière appropriée en cas d'urgence:

• Vous pouvez allumer et éteindre la machine à coudre en actionnant le commutateur 13. La lampe à incandescence 25 indique l'état de service.
• Si vous débranchez la fiche de la pédale, la machine est sans courant.
• Si vous débranchez la fiche secteur de la prise, la machine et la pédale sont sans courant.

Avertissement:

Assurez-vous que la machine à coudre soit arrêtée avant d'introduire le fil et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire.

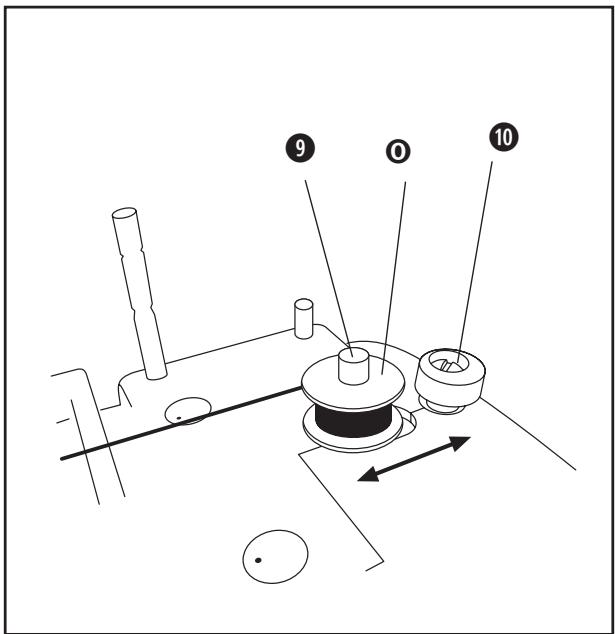

A) remplir la canette de fil inférieur

Afin de charger la canette de fil inférieur avec du fil à coudre :

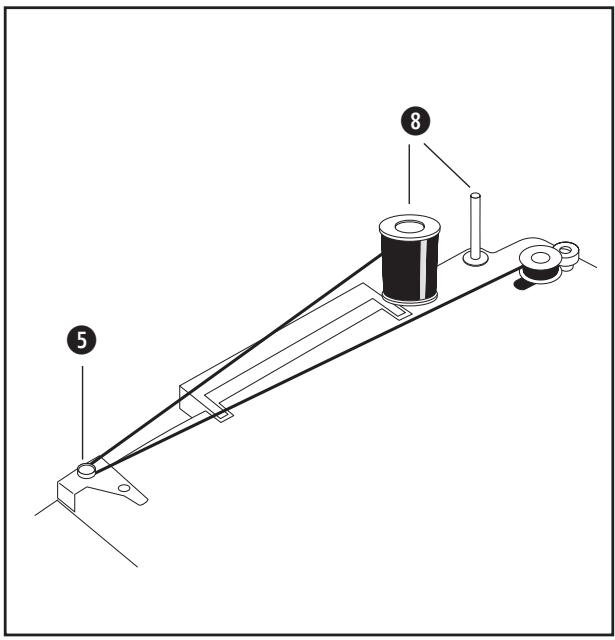

• Sortez l'un des deux supports de bobine ⑧ par le haut et installez à cet endroit une bobine de fil.
• Vous pouvez placer une rondelle de fêcre ① sous la bobine de fil pour permettre un déroulement régulier de la bobine de fil.
• Installez une bobine vide ① sur l'axe de l'enrouleur ⑨.
• Faites passer le fil par le guide fil supérieur 5.
• Enroulez l'extrémité libre du fil à coudre sur la bobine vide ① en effectuant plusieurs rotations dans le sens des aiguilles d'une montre.
• Lorsque les premiers tours de fil sont bien serrés sur la bobine, poussez la bobine avec l'axe de l'enrouleur ⑨ contre la butée de la bobine ⑩.

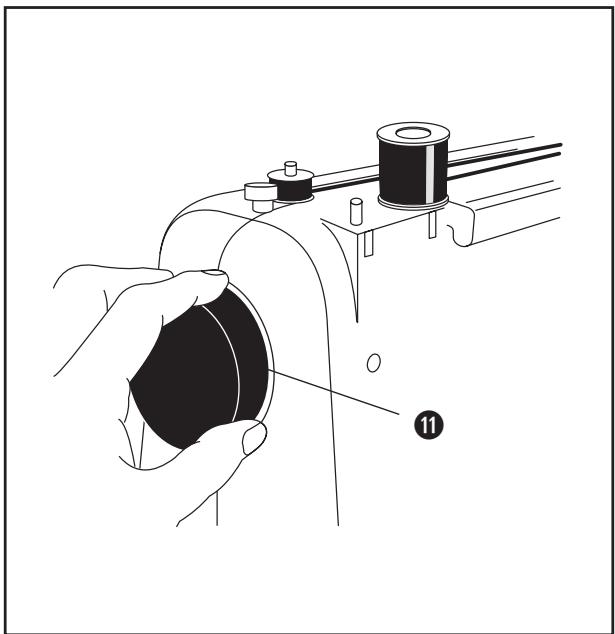

• Sortez légèrement la molette ① qui se trouve à droite de la machine afin de désaccoupler le mécanisme de couture du moteur.
• Allumez maintenant la machine à coudre et appuyez sur la pédale P. Une fois que la bobine est pleine, coupez le fil à coudre.
• Appuyez de nouveau l'axe de l'enrouleur ⑨ vers la gauche et retirez la bobine pleine.
• N'oubliez pas de repousser la molette ① vers l'intérieur - sinon le mécanisme de couture reste désaccouplé du moteur.

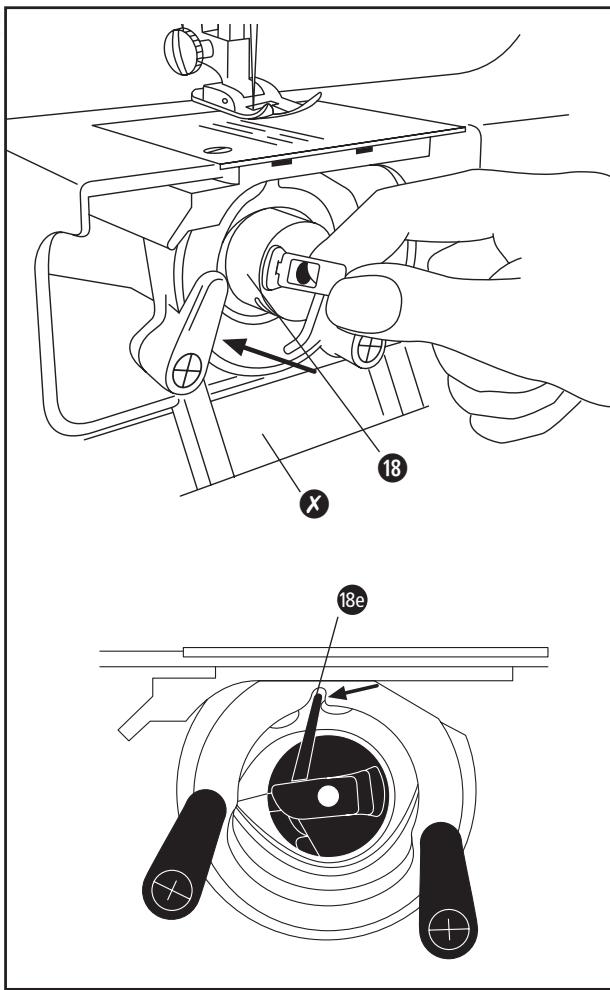

B) Enfilier le fil inférieur

Tournez la molette ① dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

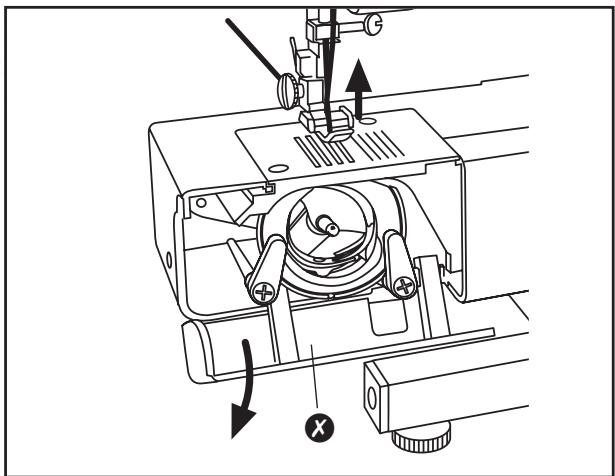

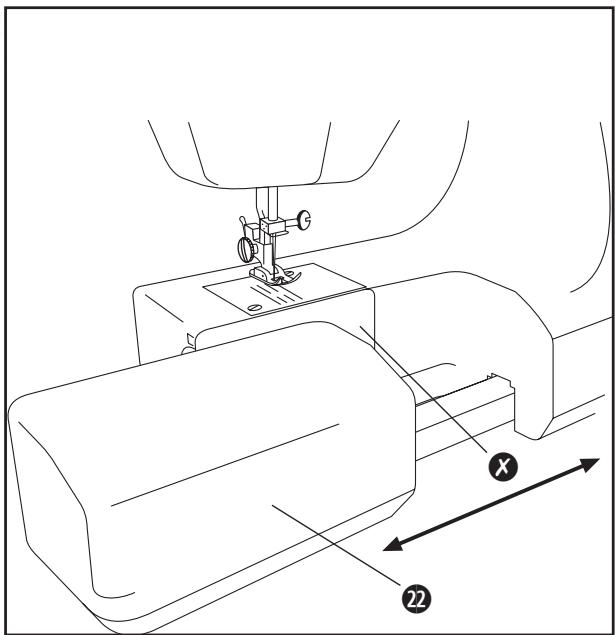

• Sortez la table rapportée ② insérée sur le côté...
• et ouvrez le volet de prise × qui se trouve juste derrière.

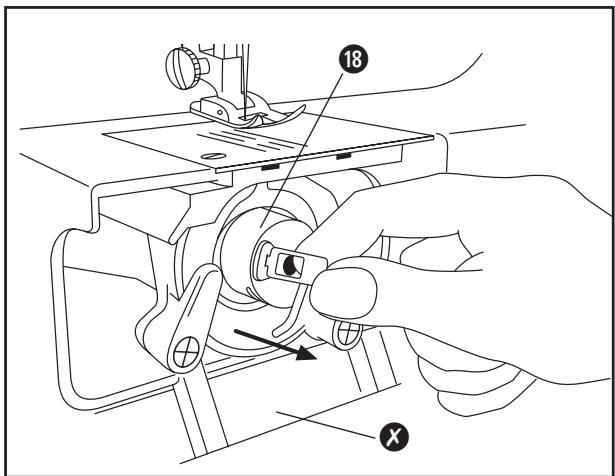

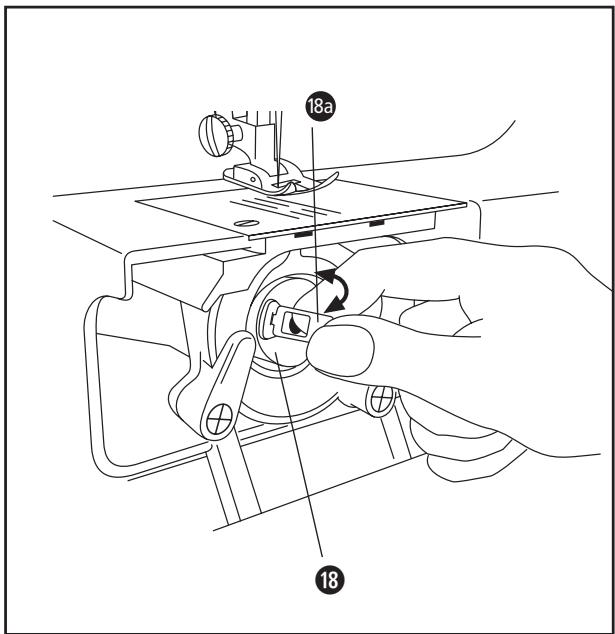

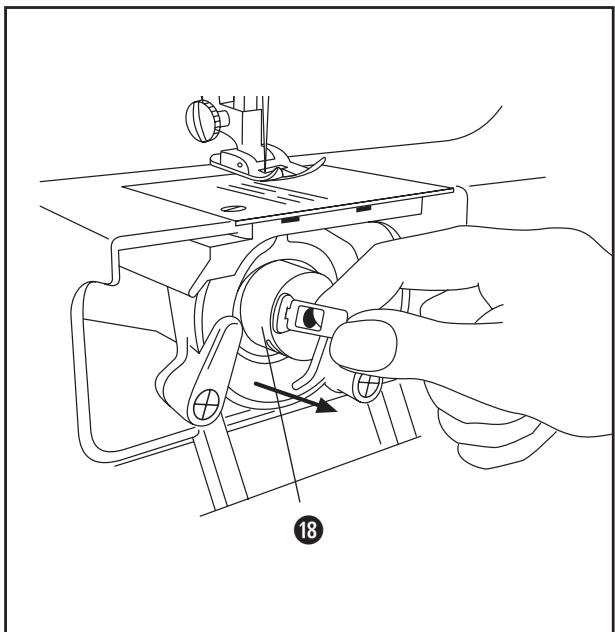

Rabattez le levier basculable 18a du bloc-canette 18 vers l'avant...

• et sortez le bloc-canette 18 comme indiqué.

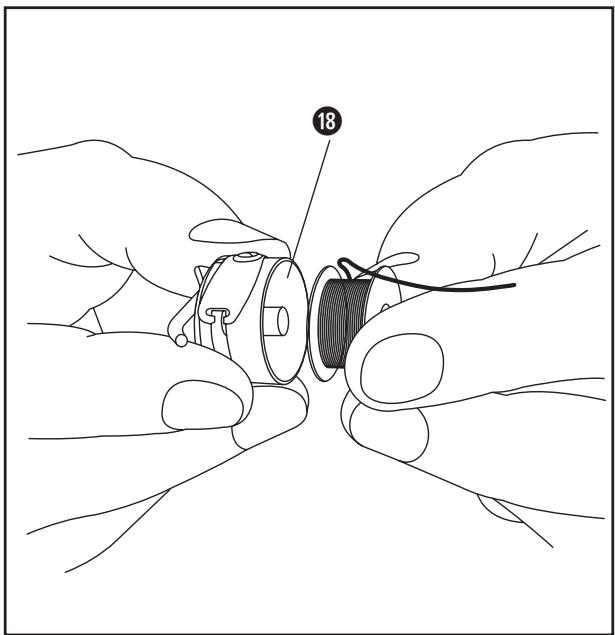

• afin que la bobine se déroule dans le sens inverse des aiguilles d'une montre.

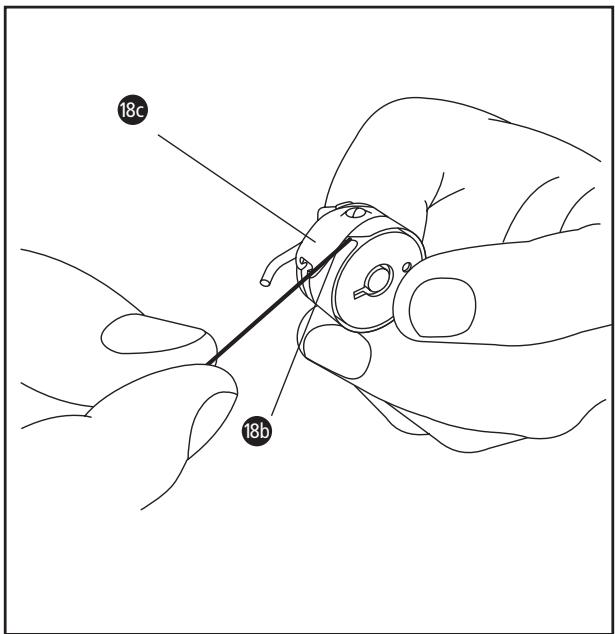

• Tirez l'extrémité déroulée du fil par la fente 18b placée sur le côté du bloc-canette... sous le ressort de tension 18c

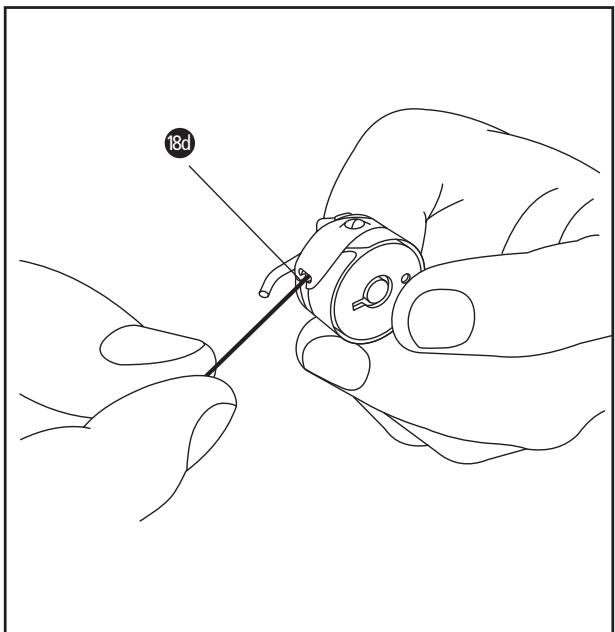

• jusqu'à ce que le fil sorte de la fente 13d sur le bloc-canette.

Pour réaliser le réglage optimal de la tension du fil inférieur, voir le chapitre 10.

• Reposez le bloc-canette 18 sur la goupille et...
• faites tourner le bloc-canette 18 jusqu'à ce que le tenon d'entrainement 18e s'accroche dans l'évidement.
• Posez le fil superflu de telle manière qu'il ne s'accroche nulle part...
• et fermez de nouveau le volet de prise X.

• Vous pouvez ensuite simplement repousser la table rapportée ②, par exemple lorsque vous avez besoin de cette dernière comme table de support pour de grandes superficies de tissu. Vous n'êtes cependant pas obligé de monter la table rapportée lorsque vous souhaitez coudre librement des manches ou des jambières de pantalons.

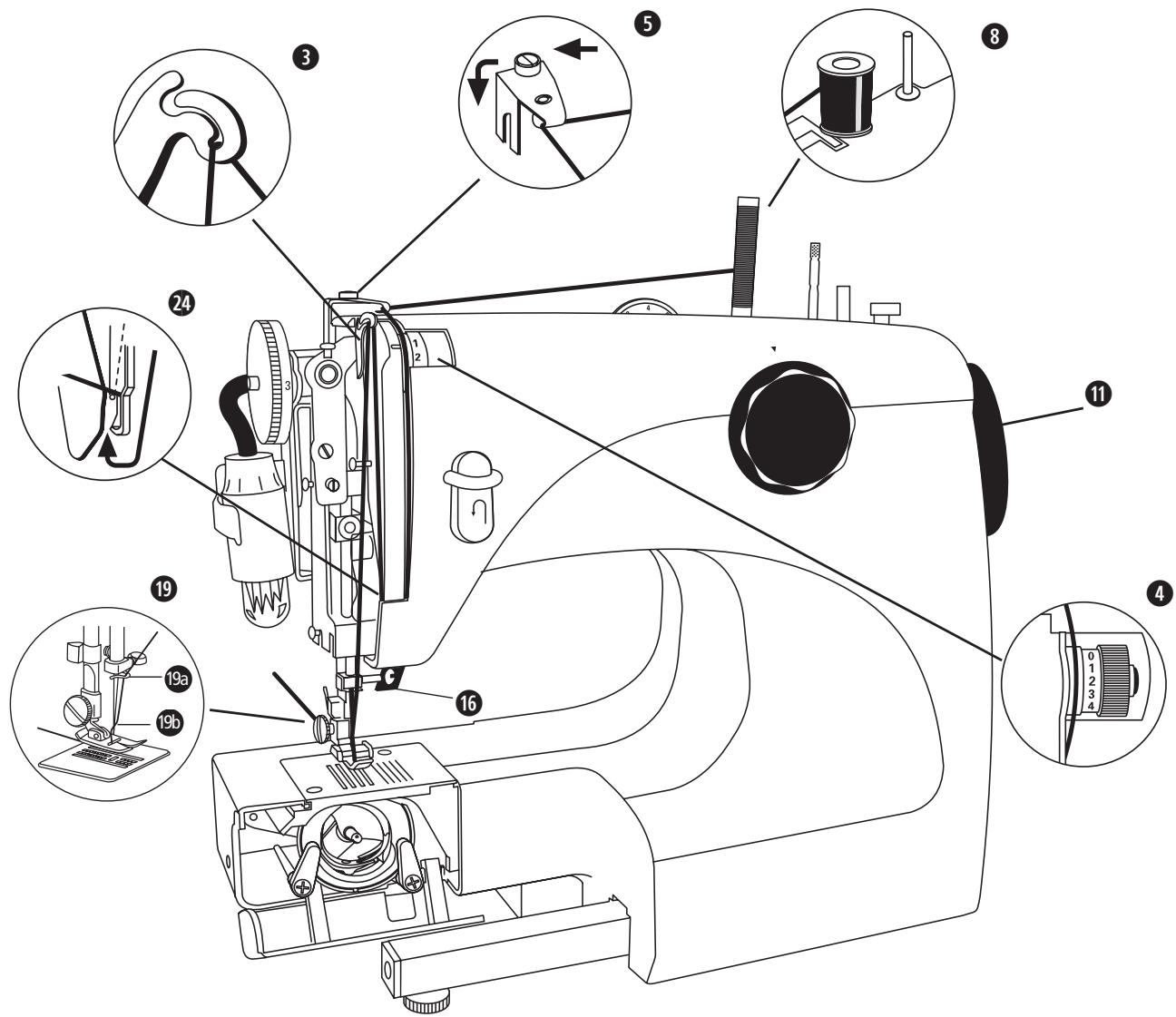

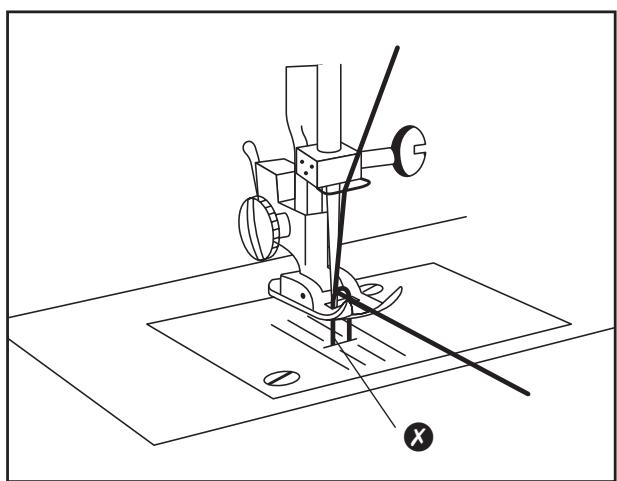

C) introduction du fil supérieur

Pour introduire le fil supérieur, il n'est pas nécessaire d'ouvrir la partie frontale de la machine à coudre. L'illustration représentée ci-dessus sert simplement d'orientation.

Avant de commencer à introduire le fil, faites tourner la molette ⑪ dans le sens contraire des aiguilles d'une montre afin de pousser le passe-fil articulé ③ complètement vers le haut. Avec le levier du pied-de-biche ⑥, réglez le support du pied-de-biche ⑨.

• Sortez un des deux supports de bobine ⑧ par le haut et installez à cet endroit une bobine de fil.
• Vous pouvez placer une rondelle de feut
• Faites passer le fil par le guide fil supérieur ⑤.
• par la molette sélectrice pour la tension du fil supérieur ④,... sous le ressort de relevage du fil 24,... par l'intermédiaire du passe-fil articulé 3,

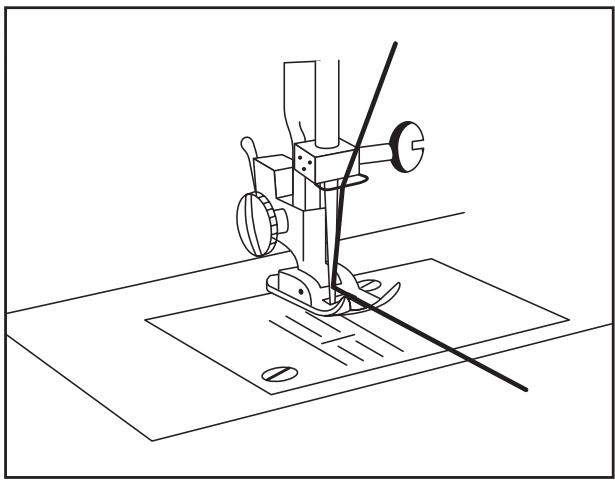

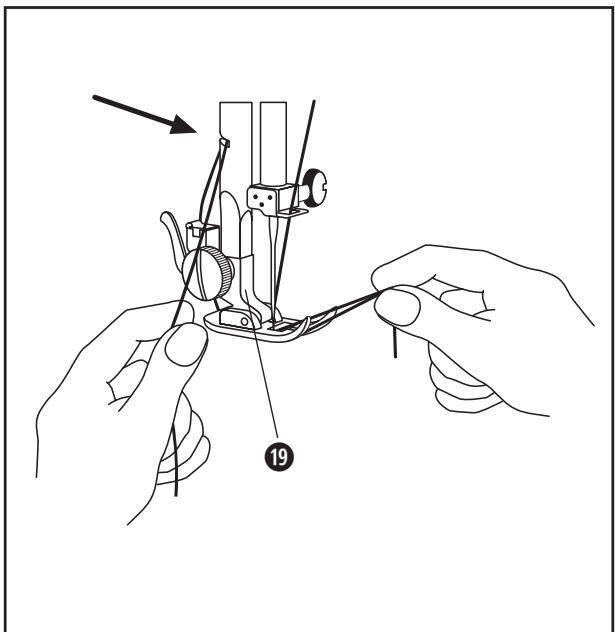

• à travers le guide-fil 19a, par devant à travers le chas de l'aiguille 19b et pour finir sous le support du pied-de-biche 19 vers l'arête.
• Abaissez de nouveau le support du pied-de-biche 19 avec le levier du pied-de-biche 16.

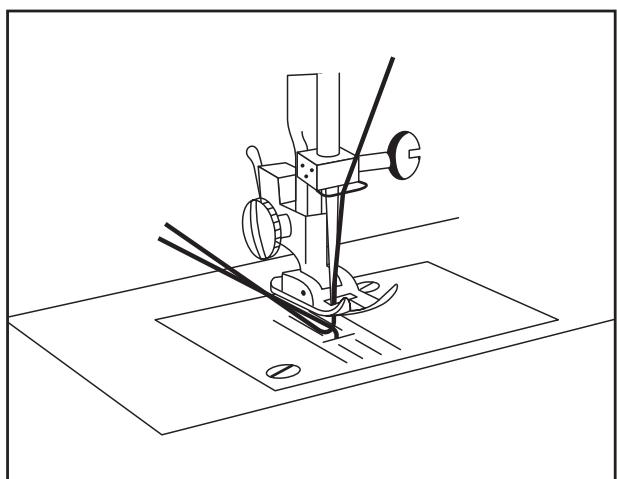

D) Remonter le fil inférieur

Tournez la molette ① dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

• Avec le levier du pied-de-biche 16, réglez le support du pied-de-biche 19.
• Avec la main gauche, maintenez l'extrémité du fil supérieur sortant du chas de l'aiguille.
• Tournez ensuite intégralement la molette ① avec la main droite dans le sens inverse des aiguilles d'une montre.
• Le fil supérieur tire maintenant le fil inférieur vers le haut dans une boucle .
• Dès que le fil inférieur apparaît, tirez avec précaution sur le fil supérieur que vous tenez dans la main gauche. De cette manière, vous remontez complètement le fil inférieur.

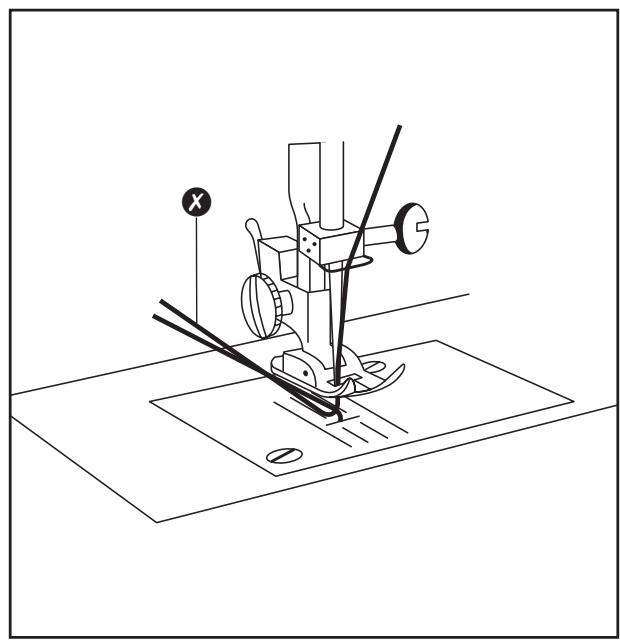

• Tirez sur les deux fils pour les sortir d'environ 10 cm...
• et posez ces derniers vers l'arrière, comme indiqué. La machine à coudre est maintainant préte à fonctionner.

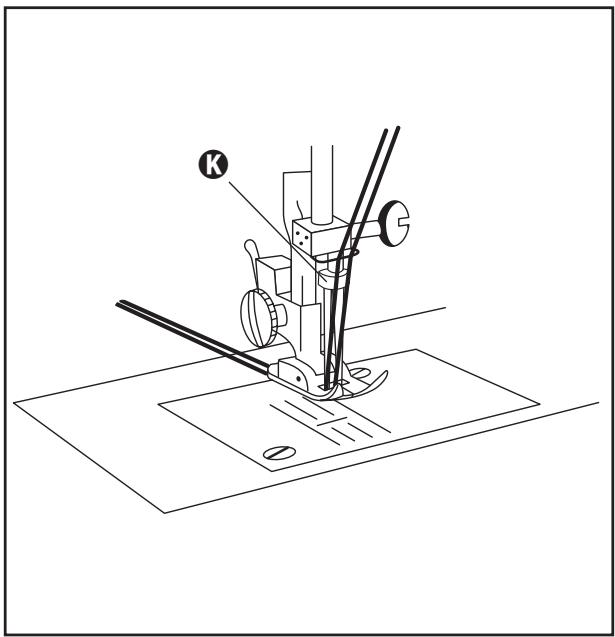

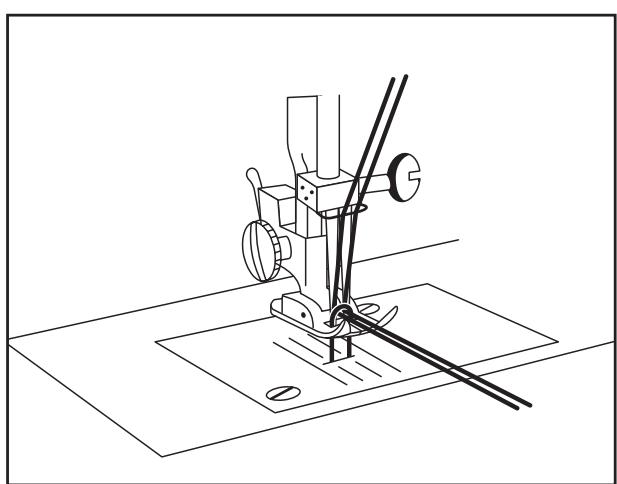

E) Introduction du fil avec 2 aiguilles

Si vous avez inséré l'aiguille double, comme indiqué au chapitre 9:

• Sortez en haut les deux supports de bobine ⑧ et installez à cet endroit deux bobines de fil.
• Vous pouvez placer une rondelle de fêcre sous la bobine de fil pour permettre un déroulement régulier de la bobine de fil.
• Faites passer les deux fils supérieurs de la même manière que pour l'introduction d'un fil individuel,...
• Jusqu'au passage du fil dans l'aiguille : vous introduisez ici séparément les deux extrémités des deux fils supérieurs dans les deux chas d'aiguilles.
• Le fil inférieur est lui aussi exactement introduit de la même manière et tiré vers le haut, comme pour le fil individuel.

Avertissement:

Assurez-vous que la machine à coudre soit arrêtée et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire.

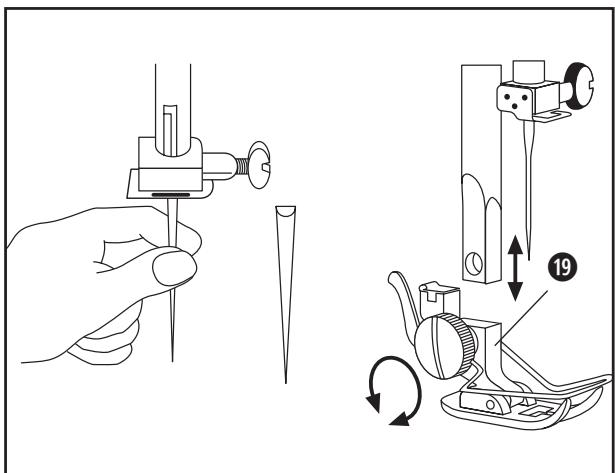

Changement d'aiguille

Tournez la molette ① dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

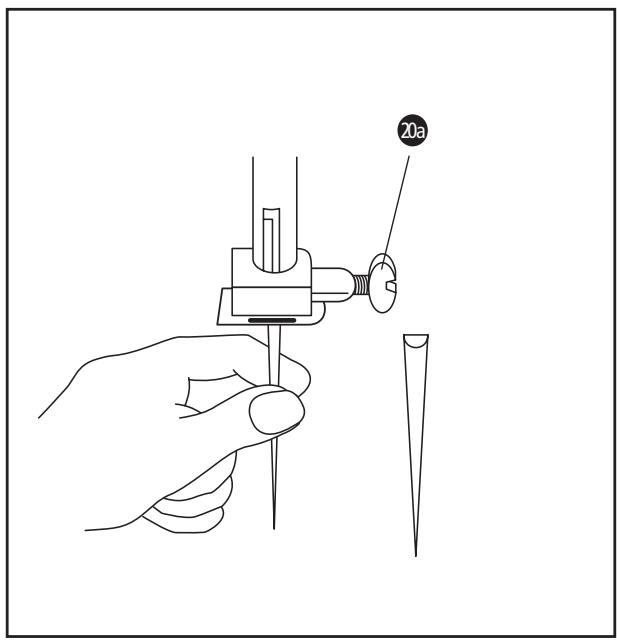

• Desserrez la vis de blocage 20a et sortez la vieille aiguille.
• Posez la nouvelle aiguille avec le côté plat tourné vers l'arrière. Poussez l'aiguille entièrement vers le haut.
• Resserrez ensuite fermement la vis de blocage 205 lorsque vous aurez terminé.

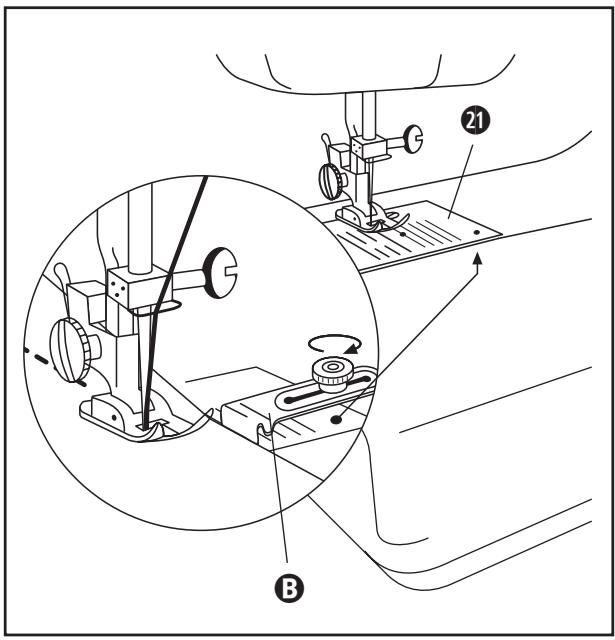

B) Changer la plaque d'aiguille

Au départ d'usine, la plaque d'aiguille à point zigzag, qui est utilisée pour la plupart des travaux de couture et des picôres d'ornamentation, est installée. Cependant, si vous souhaitez utiliser la plaque à repriser livrée avec la machine:

Tournez la molette ① dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

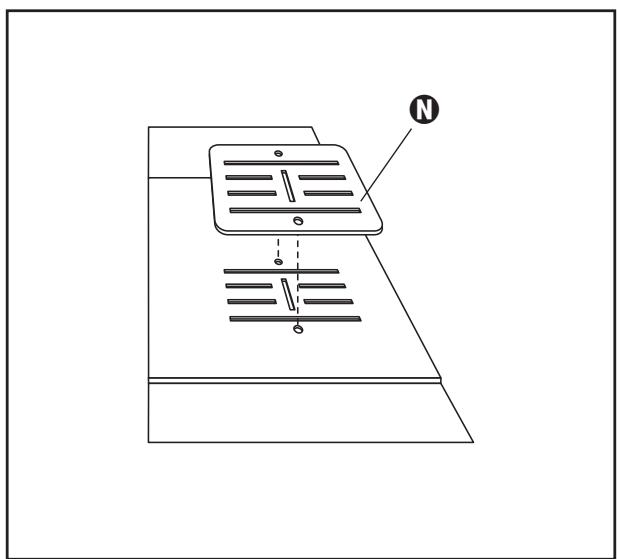

• Posez simplement la plaque à reprimer ① sur la plaque d'aiguille à point zigzag afin que les goupilles de guidance plates s'accrochent dans les évidements de la plaque déjà installée.
• Lorsque vous n'avez plus besoin de la plaque à reprimer, retirez tout simplement cette dernière.

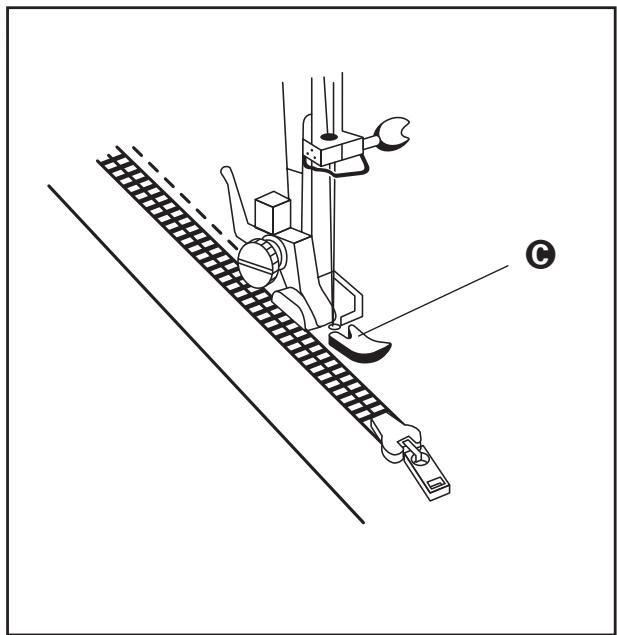

C) changer le pied enclipsable

La machine à coudre est fournie avec quatre pieds enclipsables utilisables simplement en fonction de vos besoins:

Pied pour ourlet invisible, pied pour fermeture éclair, Ø pied boutonnière, pied pose-boutons

Pour remplacer le pied enclipsable:

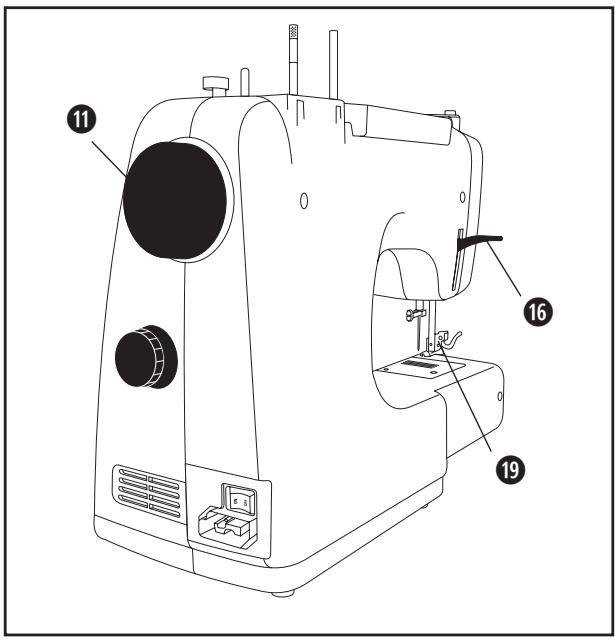

Tournez la molette ① dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

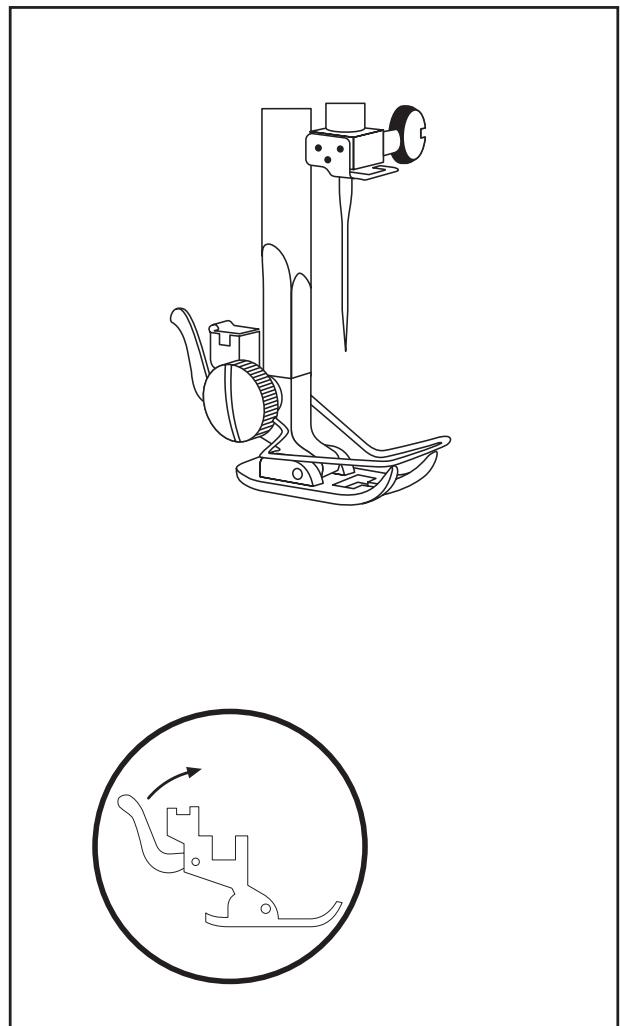

• Poussez le levier du pied-de-biche 16 vers le haut afin de soulever le pied-de-biche 19.

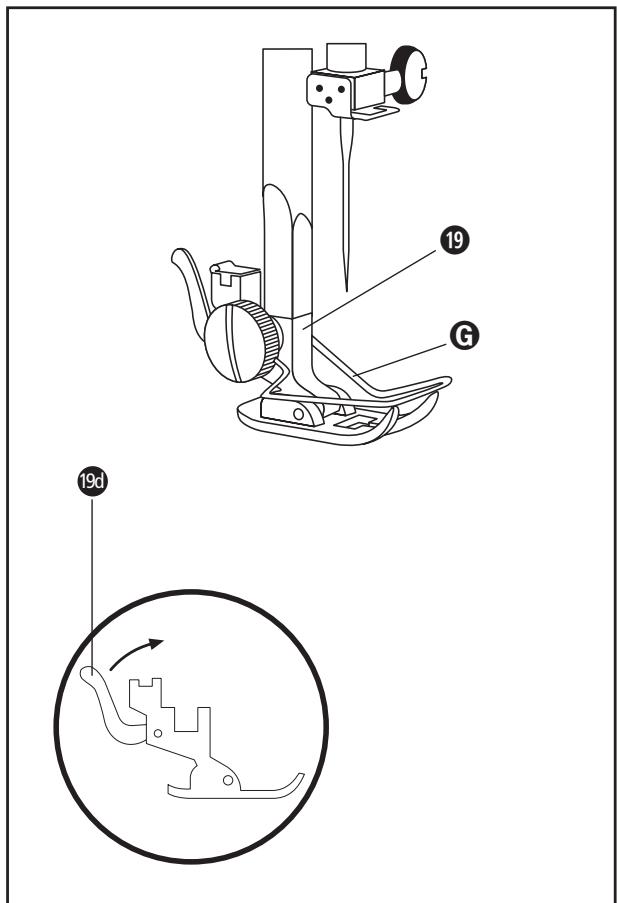

• Poussez le levier vers le haut. 19d Le pied enclipsable peut maintenant être facilement déconnecté du support de pied-de-biche 19.
• Installez maintenant le nouveau pied enclipsable sous le support du pied-de-biche ; veillez à ce que l'évidement du support du pied-de-biche ⑲ soit directement placé sous la goupille métallique du pied enclipsable.
• Abaissez de nouveau le levier du pied-de-biche 16 et laissez ainsi glisser le support du pied-de-biche 19 dans le pied enclipsable.

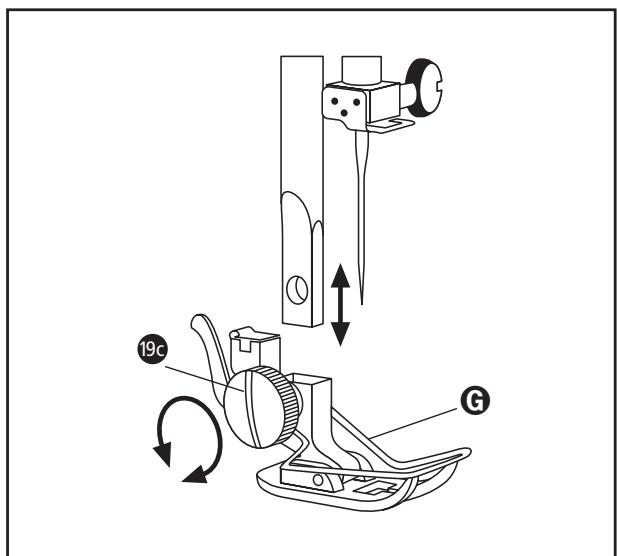

Pour monter le support du pied-de-biche 19

• Desserrez la vis du pied 19c et retirez le support du pied-de-biche 19. par le bas avec le protège-doigts 6.

Pour monter le support du pied-de-biche 19.

• Placez de nouveau le support du pied-de-biche 19 avec le protège-doigts G dans la barre de guidage et serrez de nouveau la vis du pied. 19c

10. Réglages

La tension du fil supérieur et du fil inférieur est correctement réglée lorsque l'entrelacement des deux fils n'est visible ni sur l'envers ni sur l'endroit une fois que l'ouvrage sera terminé. Si seulement l'une des deux tensions n'est pas correctement réglée, une couture malpropre est formée. Les piqûres sont plates sur le tissu.

Réglage de tension du fil supérieur

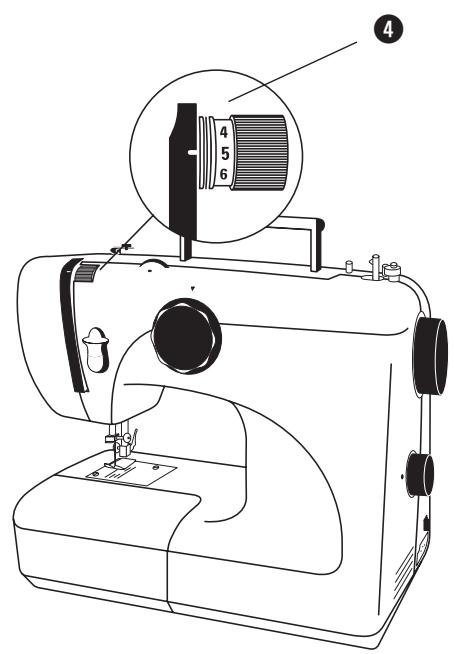

• Vous pouvez seLECTIONner la rigidité de la tension du fil supérieur en tournant la molette sélectrice pour la tension du fil supérieur 4. Si celle-ci est trop...
• serrée (valeur élevée), le fil supérieur est lâche sur la face supérieure du tissu, la machine ne coud plus qu'avec le fil inférieur.
• lâche (valeur faible), le fil inférieur est lâche sur le tissu, la machine ne coud plus qu'avec le fil supérieur.

La tension du fil supérieur se règle entre 4 et 6.

B) Réglage de la tension du fil inférieur

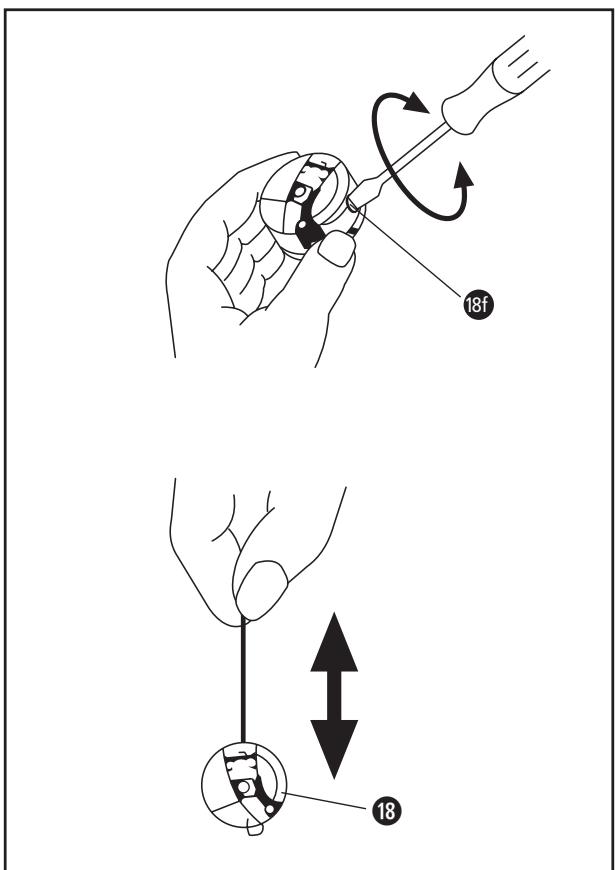

• En tournant la vis 18f sur le bloc-canette 18, vous pouvez régler la rigidité de la tension du fil inférieur. Tournez la vis...

-dans le sens des aiguilles d'une montre, afin d'augmenter la tension. -dans le sens inverse des aiguilles d'une montre, afin de diminuer la tension.

Veillez à ce que la vis 18f ne soit pas complètement sortie du bloc-canette 18.

• La tension de fil inférieur est correctement régée lorsque le bloc-canette 18 peut être déroulé lentement et uniformément (test de chute).

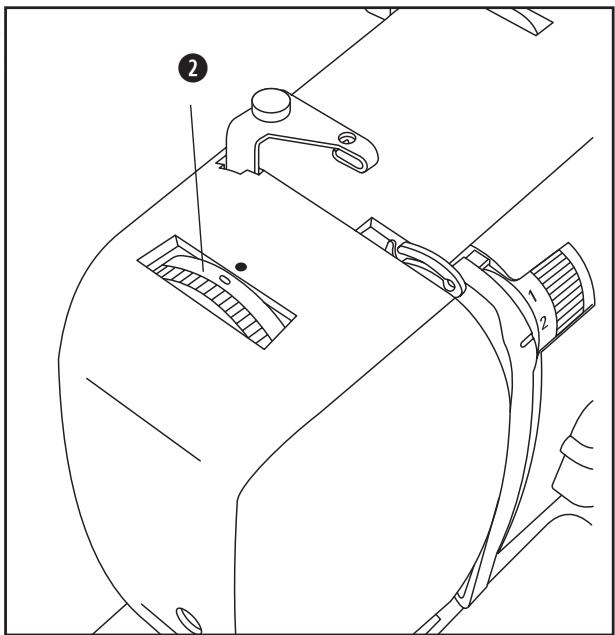

Réglage de la pression du pied

Vous réglez ici la pression avec laquelle le tissu est appuyé sur la plaque d'aiguille.

• Sur la molette sélectrice ② sélectionnez la pression d'appui.

"0" lorsque aucune pression ne doit être exercée, par exemple pour des travaux de reprisage ou de broderie à main libre 1" pour des tissus légers (rideaux) 2" pour des tissus moyens (normal) 3" pour des tissus lourds (jeans).

Réglage de la largeur de piqué

Vous réglez ici la distance de piqué pour un modèle en points bourdon.

Tournez la molette ① dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

• Sélectionnez une largeur de piñure entre 0 - 5 sur la molette sélectrice.

Attention : lorsque l'aiguille double est utilisée, la molette sélectrice ne doit pas être réglée sur plus de "3". Une valeur plus élevée briserait l'aiguille double !

Réglage de la longueur de piqué

Vous régalez ici la longueur sur laquelle le tissu doit être transporté pendant le travail de couture. Il en résulte alors l'écart entre les points de piqures (longueur).

• Sélectionnez la largeur de piqûre entre 0 - 4 sur la molette sélectrice 12... "0" lorsque le tissu ne doit pas être transporté. "1" court "4" long

11. Coudre

Si vous avez introduit le fil à coudre et que vous avez tout bien réglé comme décrit dans les chapitres précédents:

a) Positionnez le tissu

Tournez la molette ① dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

• Avec le levier du pied-de-biche 16, réglez le support du pied-de-biche 19.
• Posez le tissu sous le pied-de-biche et abaissez ce dernier.

b) Commencer la couture

• Avec la main gauche, maintenez les deux extrémités de fils étirées vers l'arrière X.
• Appuyez maintenant avec précaution sur la pédale P - et ce afin que les 3-4 premiers mouvements soient exécutés par l'aiguille. Conduisez alors le tissu avec la main droite.
• Lorsque les premiers déplacements de l'aiguille ont été exécutés avec succès, maintenez brièvement le levier de marche arrêté ② enfoncé...
• et appuyez de nouveau sur la pédale P - jusqu'à ce que vous soyez revenu au point de départ de la couture. Si vous continuez en maintenant avec la couture à cet endroit, celle-ci est bloquée suite à une couture multiple de va-et-vient.

c) Terminer la couture

À la fin de la couture, passez également plusieurs fois sur la piqure finale par mouvements de va-et-vient en utilisant la marche arrière, comme au début du travail de couture. De cette manière, celle-ci est également bloquée à la fin de la couture.

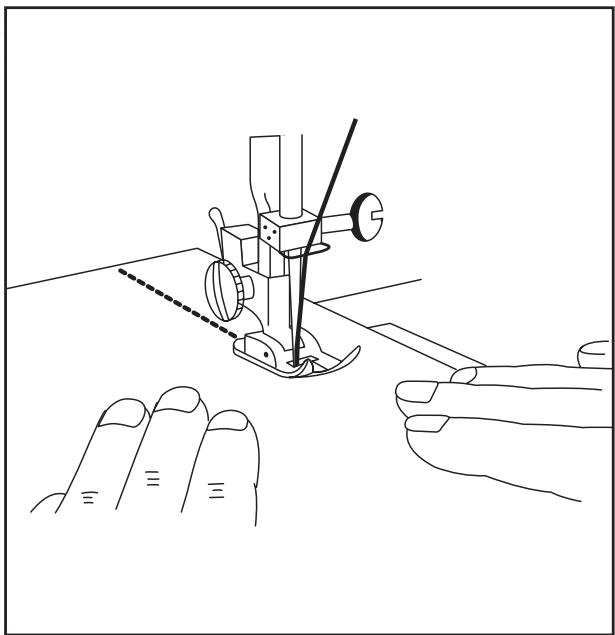

D) transport du tissu

• Conduisez des tissus normaux uniquement comme indiqué sur l'illustration. Évitez de tirer sur le tissu, l'aiguille pouvant sinon se tordre ou se casser.
• Des tissus très fins tirent légèrement. Afin d'éviter cette procédure, posez simplement un papier fin sous le tissu et cousez ce dernier avec le tissu. Le travail de couture terminé, vous pouvez retirer avec soin le papier du tissu. Le résultat: une couture très nette.
• Pour les tissus extensibles, il peut s'avérer nécessaire de guider le tissu avant et après le pied-de-biche afin d'éviter une rétraction du tissu.

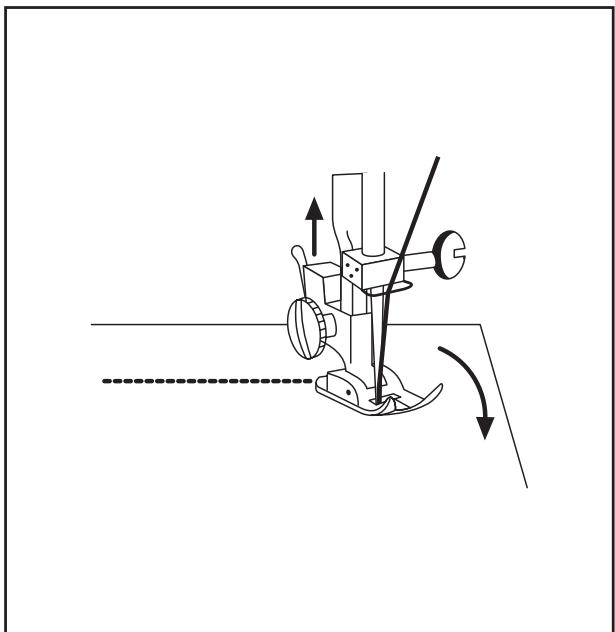

e) Changement de direction de la couture. À partir d'un endroit précis, vous souhaitez continuer à coudre dans une autre direction?

• Le plus simple dans ce cas est d'arrêter de coudre au point d'intersection et de laisser l'aiguille enfoncée dans le tissu.
• Avec le levier du pied-de-biche 16, soulevez le support du pied-de-biche 19.
• Tournez maintenant le tissu dans la direction souhaitée
• et abaissez ensuite le support du pied-de-biche 19

Vous pouvez maintenant continuer à coudre normalement dans la nouvelle direction.

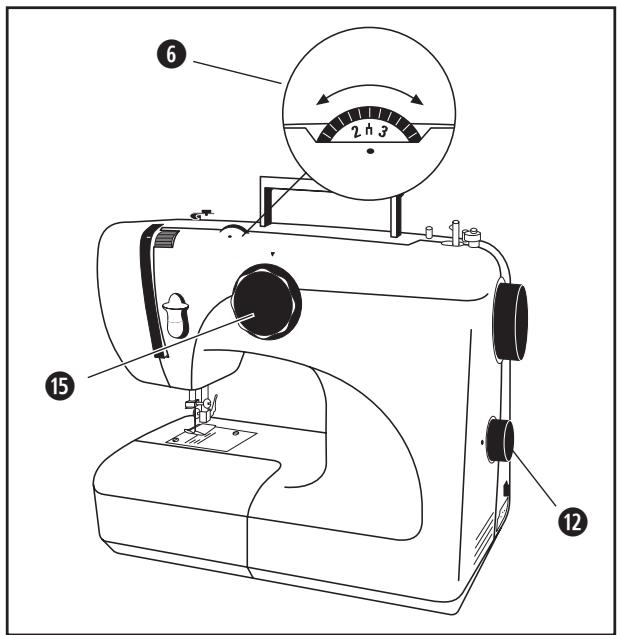

F) Sélection du besoin de piqure

Afin d'obtenir un motif de piqué particulier, vous devez réaliser les étapes suivantes:

• Sélectionnez le programme de piqûre sur le sélecteur de motif de piqûre ⑤.
• Sélectionnez la longueur de piqûre sur la molette sélectrice 12.
• Sélectionnez la largeur de piqûre sur la molette sélectrice 6. Montez le pied enclipsable respectif, comme décrit au chapitre 9.

Consultez le tableau sur la page suivante afin de procéder aux réglages nécessaires. Lorsque deux valeurs sont indiquées pour la longueur de piqué, considérez celles-ci comme des valeurs "de... à".

G) Piqure droite

Ce type de piqûre est celui qui est le plus couramment utilisé. Le pied-de-biche zigzag est aussi bien utilisé pour les piqûres droites que pour les piqûres en zigzag. Pour la couture de tissus fins, il est recommandé de sélectionner de plus petites dimensions de points.

H) Zigzag

La piñure en zigzag (point bourdon) est un point universel. Le motif de piñure satin consiste à faire de courtes piñures les une à la suite des autres, un style très bien adapté pour coudre des initiales, des figures, des applications, etc.

i) Tableau des motifs de piqûre

	Motif de piñure		Longueur de piñure	Pied-de-biche	Largeur de piñure
A	Elastique	1	·14	H	0
B-E	Zigzag	2	·14	A	1-5
F	Ourlet aveugle	3	·14	A	3-5
G	Ourlet aveugle à l'envers	4			3-5
H	Zigzag avec 3 piñures	5	·0,54	H	3-5
I	Piñure de surjet en biais	6	·4		3-5
J	Piñure de tricot	7			3-5
K	Piñure en point bourdon	8			3-5
L	Triple point zigzag	9	·4		2-5
M	Piñure droite élastique	10			0
N	Piñure moule	11	·0,254		3-5
O	Piñure nid d'abeille	12			3-5
P	Point bloc triangulaire	13			3-5
Q	Point en demi-cercle	14			3-5
R-T	Boutonnière	15		D	5
	Broderie mains libres	16	·0	Sans	0-5

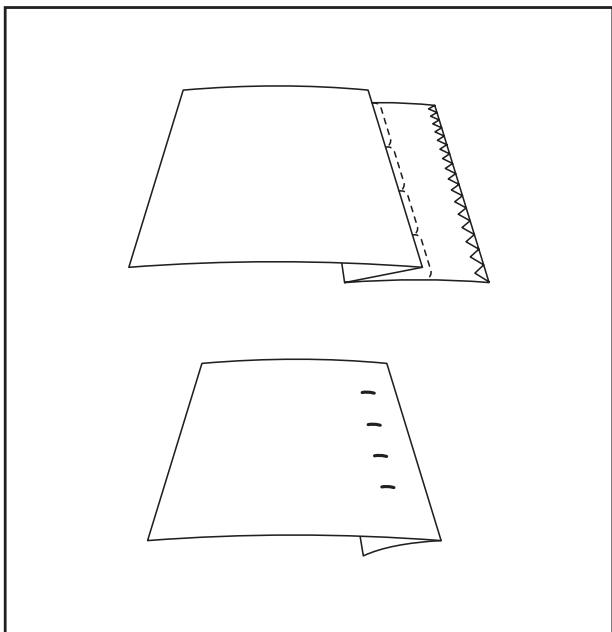

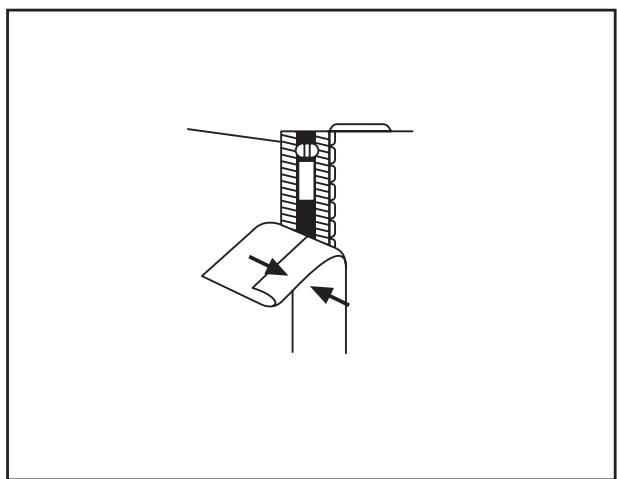

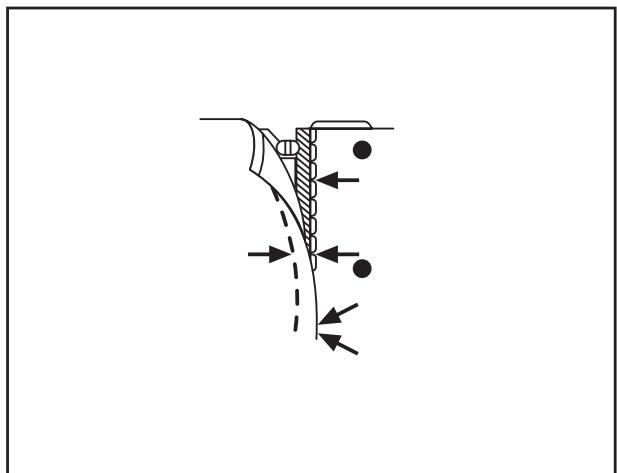

Ourlet invisible

• : le pli inférieur doit se coucher dans ce cas en retrait d'environ 5 mm.
• Veuillez utiliser le pied de lisière A. Lors de la couture, vérifiez la largeur d'ourlet et la position de la piqure afin que l'ourlet soit uniforme.
• Cousez l'ourlet invisible sur le pan d'étoffe inférieur afin que la pièque en zigzag plus large pique respectivement uniquement avec ses pointes dans le pan d'étoffe supérieur. Une fois que vous avez terminé de coudre, rabattez la partie gauche du tissu vers la droite et aplatissez-la. L'ourlet est presque invisible!

Le tableau sur la page suivante indique une proposition pour le réglage des différentes valeurs en fonction de la matière utilisée.

K) Tableau Tissu-Fil-Aiguille

Veillez respecter les indications relatives aux différents tissus.

	Tissu	Fil	Aiguille	Pression du pied	Longueur de piâtre		Tension de fil supérieur
				Voir p. 46	Piquère droite	ZZ
					Sélection de longueur de piâtre
Léger	Nylon	Coton : 80	70 (10)	1	1-3	1-4
	Tricot	Fibre synthétique 60
	Soie	Soie 50
	Laine-soie	Fibre synthétique 50 Soie	80 (12)
Moyen	Popeline	Coton 60-80	80-90 (12-14)	2	0,5-3	0,5-4
	Jersey fin	Fibre synthétique 60	80 (12)
	Gabardine	Soie 50
Lourd	Jeans	Coton 50	90-100 (14-16)	3	0,5-3	0,5-4
	Jersey	Fibre synthétique 50	80-90 (12-14)
	Tweed	Soie 50	80-90 (12-14)

Guide de liaison

Utilisez le guide de lisière 3 pour coudre de grands oulets ou de grandes coutures qui doivent présenter un écart uniforme par rapport à la couture du tissu. - Vissez le guide de lisière ③ dans le trou du filetage à droite, sur la plaque d'aiguille ②. Réglez l'écart souhaité et vissez fermement la vis moletée. - Lors de la couture, la couture du tissu doit toucher le guide de lisière. Pour coudre des courbes, le guide de lisière peut également être vissé de biais.

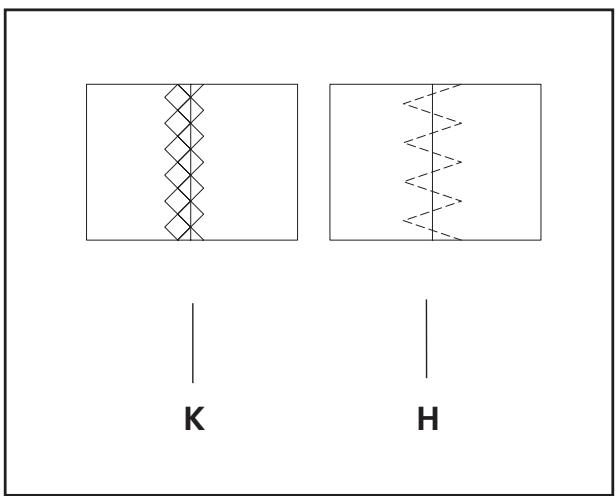

Points de surjet

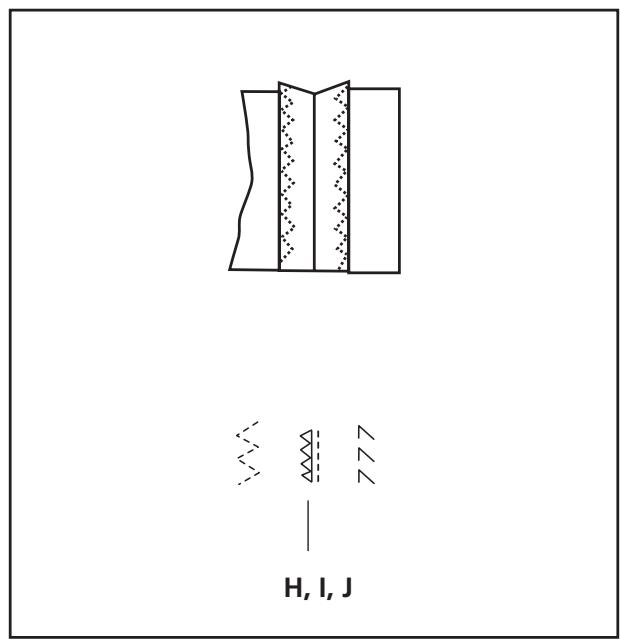

• Sélectionnez les points (H, I, J), lorsque vous souhaitez éviter que les cordures de coupe s'effilochent.

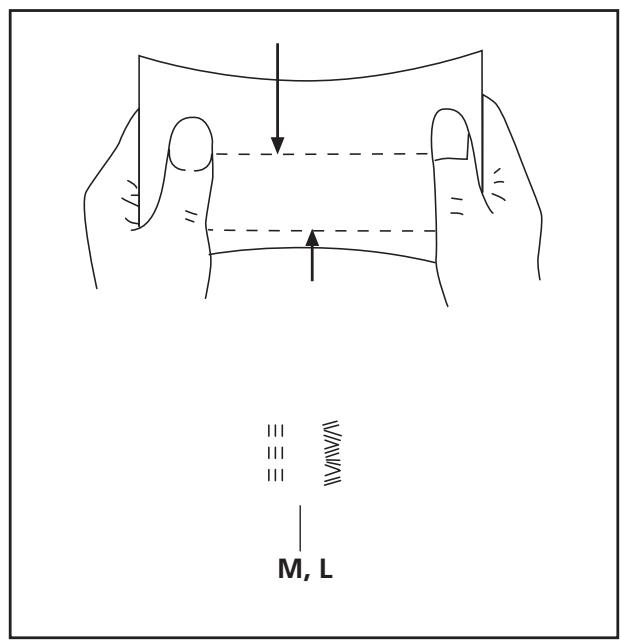

• Sélectionnez les points (M ou L) pour des tissus tricotés et d'autres textiles extensibles. Une telle piñure est extensible sans que le fil casse. La piñure droite élastique donne également une piñure droite extrèmement résistante.

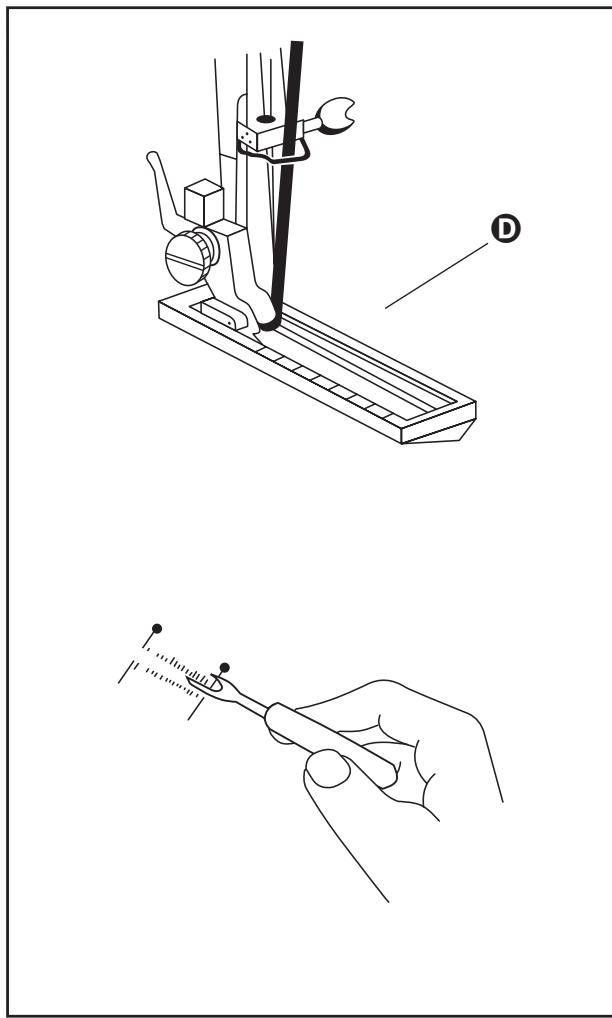

O) Coudre des boutonnières

Montez le pied pose-boutons D, comme décrit au chapitre 9. - Consultez dans le tableau : - la longueur de pique à régler - le motif de pique à sélectionner - et la procédure lors du travail de couture. Pour finir, vous pouvez entailler la boutonnière au milieu, comme représenté.

Tableau des boutonnières

Sélecteur de motif(motif de piquê)		Procedure	Réglages/Longueur de piquê
R			1. Régler le sélecteur sur „R“2. Coudre le côté gauche3. Remontez l’aiguille
S			4. Régler le sélecteur sur „S“5. Coudre 5-6 piquêres6. Remontez l’aiguille
T			7. Régler le sélecteur sur „T“8. Coudre le côté droit9. Remontez l’aiguille
S			10. Régler le sélecteur sur „S“11. Coudre 5-6 piquêres12. Remontez l’aiguille

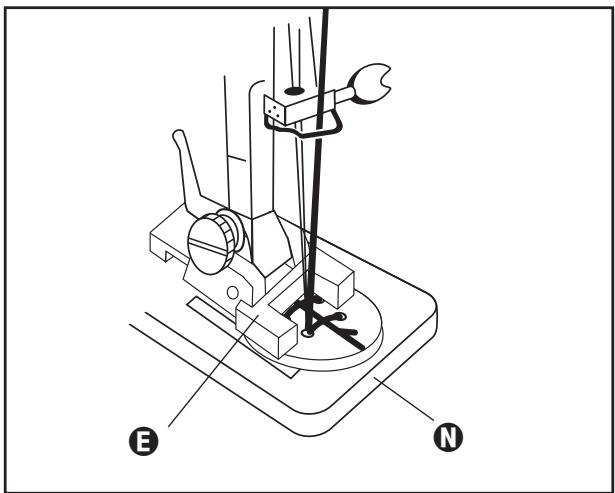

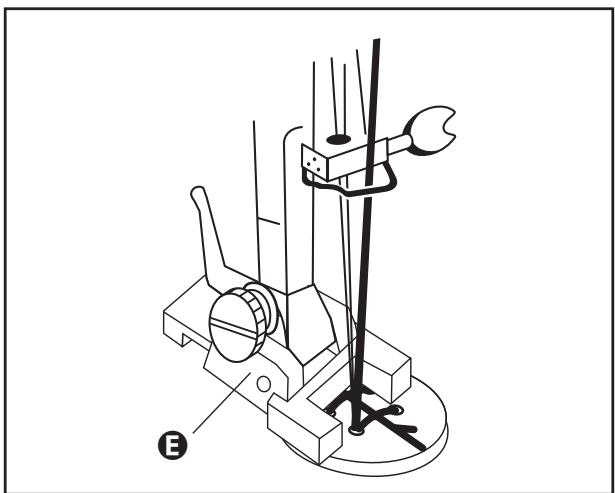

q) Coudre des boutons

Montez le pied pose-boutons et... - posez la plaque à reprimer ① sur la plaque de points zigzag, comme décrit au chapitre 9.

• Posez le bouton entre le pied pose-boutons ③ et le tissu, et abaissez le pied pose-boutons ③.
• Tournez la molette ① dans le sens inverse des aiguilles d'une montre. Testez ainsi si l'aiguille pénètre correctement dans les deux trous de bouton.
• Adaptez éventuellement la largeur de piqûre au mouvement de zigzag.
• Si la machine à coudre tombe sur les deux trous à boutons en fonctionnement manuel, vous pouvez coudre 5-7 piqûres avec la machine en appuyant avec précaution sur la pédale P.

r) Coudre "bord à bord"

• A cet effet, sélectionnez la piñure zigzag (^ ) ou la piñure en points bourdons (^ ) comme motif de piñure. s) Points d'ornamentation

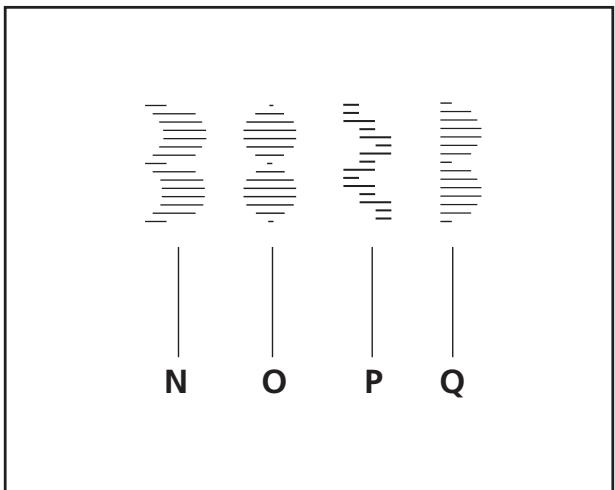

• Sélectionnez les motifs de piqûres (N-Q) lorsque vous souhaitez pourvoir vos textiles de différents motifs d'ornamentation.

C) Coudre une fermeture éclair

Avec le pied pour fermeture éclair , vous pouvez coudre à droite et à gauche très près des dents d'une fermeture éclair, sans endommager cette dernière ou l'aiguille.

Le pied pour fermeture éclair est également pratique pour coudre des arêtes ou des coutures parallèles.

Montez le pied pour fermeture éclair, comme décrit au chapitre 9. - Sélectionnez ensuite la position droite comme motif de piñure (A). - Retournez env. 2 cm de tissu et posez la fermeture éclair de telle manière sous le pli du tissu que les dents soient à peine en saillie. Il peut s'avérer judicieux de faufiler auparavant la fermeture éclair.

• Cousez ensuite le plus près possible des dents de la fermeture éclair.
• Pour coudre le côté gauche de la fermeture éclair, le pied © doit se trouver à gauche de l'aiguille.
• Pour coudre le côté droit de la fermeture éclair, le pied © doit se couvrir à droite de l'aiguille.

Coudre avec l'aiguille double

• Posez la double aiguille K avec le côté plat tourné vers l'arrière.
• Introduisez le fil comme pour une couture normale. Les deux fils sont introduits ensemble par l'intermédiaire des guides - jusqu'à l'aiguille double.
• Ce n'est qu'à partir de cet endroit que les deux fils sont introduits séparément. Assurez-vous que le réglage de la largeur de pique n'est pas supérieur à 3^ - sinon l'aiguille risque de se casser.

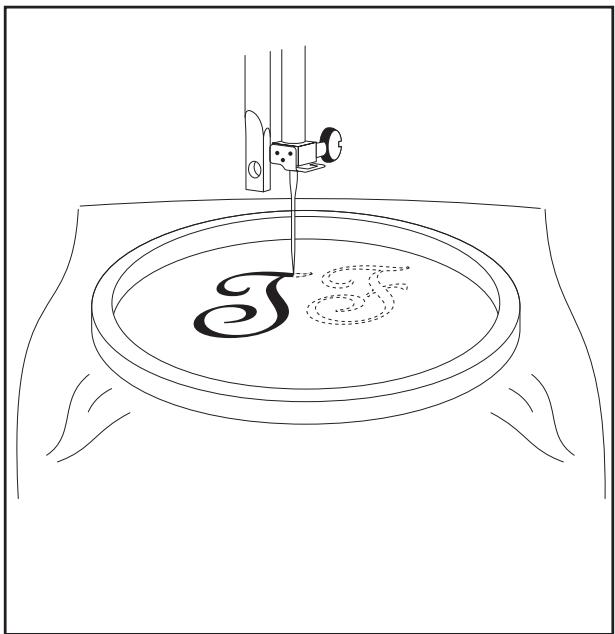

V) Broder

Attention: lorsque vous faites de la broderie, le levier du pied-de-biche ⑲ doit se couvrir dans la position inférieure, sinon la tension du fil supérieur est désactivée.

• Abaissez de nouveau le support du pied-de-biche ⑲ et...
• Posez la plaque à reprimer ① sur la plaque de points zigzag, comme décrit au chapitre 9.
• Sélectionnez ensuite un motif de piqûre approprié (A ou B).
• La broderie est maintenant réalisée à mains libres. Déplacez maintenant le tissu tendu dans le cadre de broderie selon la définition du motif pendant que vous commandez la vitesse des mouvements de l'aiguille avec la pédale P.

W) Coupe-fil

Lorsque vous avez terminé la couture, ou que vous souhaitez couper le fil pour une autre raison:

• Pour couper les fils, passez simplement les fils sur le coupe-fil tranchant au-dessus du support du pied-de-biche 19

12. Entretien

Après chaque travail de couture, éliminez les restes de tissus, de fils et les peluches. La machine à coudre ne peut travailler correctement et longtemps que si elle est maintenue dans un parfait état de propreté.

Avertissement:

Assurez-vous que la machine à coudre soit arrêtée et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire.

Attention:

Ne démontez sous aucun prétexte le mécanisme dans la zone de la griffe! Pour remonter cette dernière, la personne doit disposer d'une grande expérience dans la manipulation avec des constructions mécaniques.

Les dispositifs destinés au démontage de la zone de la griffe sont réservés au service après-vente. En cas de réparations par le client, celui-ci perd le bénéfice de la garantie. Pour l'utilisateur, un nettoyage avec un pinceau, et éventuellement un aspirateur, est suffisant.

Tournez la molette ⑪ dans le sens inverse des aiguilles d'une montre pour remonter l'aiguille jusqu'en haut.

Ouvrez ensuite le couvercle de la griffe X - et sortez le bloc-canette 18. - Retirez maintenant l'encrassement avec un pinceau ou un aspirateur (avec un équipement de pinceaux fins).

B) nettoyage du transporteur de tissu

• Retirez l'aiguille et retirez le support du pied-de-biche 19, comme décrit au chapitre 9.
• Desserrez les vis insérées dans la plaque d'aiguille 21 et déposez la plaque d'aiguille. Retirez éventuellement le capot frontal 1 afin d'avoir un meilleur accès aux vis. Vous pouvez maintenant nettoyer le transporteur de tissu.

c) Nettoyage du boîtier

Danger:

N'ouvre jamais d'autres pièces du boîtier n'était pas décrites dans ce mode d'emploi. La machine ne contient aucune élément de commande dans ces pièces. Risque d'accident et danger de mort par choc électrique.

• Nettoyez toutes les surfaces en plastique avec un chiffon sec et doux.
• N'utilisez pas de produit nettoyant ou récurant - le boîtier pourrait être rayé.
• Les pièces de l'appareil ne doivent sous aucun prétexte être plongées dans l'eau ou un autre liquide! L'appareil pourrait être de ce fait endommagé.

d) Lubrification de la glissière de la griffe

Attention:

Utilisez le lubrifiant avec parcimonie. Un surplus de lubrifiant sur les pièces d'entraînement peut endommager le fil à coudre et vos étoffes.

• Instillez 2 à 3 gouttes d'huile dans la mince fente entre la griffe et la glissière de la griffe...
• et, avec la molette ①, faites tourner plusieurs fois la griffe. De cette manière, le lubrifiant se répartit.

Il est largement suffisant de lubrifier 1 à 2 fois par an. Le lubrifiant a pour objectif principal de protégerr les pièces de la formation de rouille lorsque la machine est longtemps à l'arrêt.

e) Quelles sont les pièces à lubrifier?

Aucune - toutes les autres pièces d'entraînement n'ont pas besoin de lubrifiant. Ne lubrifiez aucune pièce si cela n'est pas nécessaire, étant donné que des pièces huileuses attirent la poussière et peuvent ensuite se coller.

F) Stockage

Stockez la machine à coudre...

• dans un endroit sec afin que la rouille ne se dépose pas sur les parties mécaniques de la machine,
• tous dans l'enveloppe fournie avec la machine afin que la poussière ne puisse pas pénétrer dans la machine à coudre,
• hors de portée des petits enfants et des personnes séniles afin que celles-ci ne soient pas mises en danger par une mise en marche accidentelle.

13. Dépannage

Si quelque chose ne fonctionne pas, vous pouvez essayer d'éliminer la panne avec ce tableau. Adressez-vous au service après-vente en cas d'impossibilité de résoudre le problème (voir carte de garantie).

Avertissement:

Assurez-vous que la machine à coudre soit arrêtée et que la fiche secteur soit retirée, afin d'éviter un accident occasionné par une mise en marche involontaire.

Panne / Problème:	Contrôlez:	Solution évientuelle:
Le tissu n'est pas transporte	La machine ne s'arrête pas – seule la molette tourne? La molette de longueur de picôme est sur "0"? La pression d'étoffe est trop faible?	Enconcer la molette! Réglez-la sur "1" à "4"! Régler la pression d'appui du pied-de-biche sur une valeur plus élevé!
L'aiguille se casse	Aiguille mal installée? L'aiguille est tordue? L'aiguille + le fil + le tissu correspondent-ils au tableau du chapitre 10?	Côté plat tourné vers l'arrière! Introduire une nouvelle aiguille! Sélectionner la bonne aiguille correspondant au fil et au tissu!
Le fil supérieur se casse	Fil bien introduit? Les zigzags sont trop larges? Tension de fil supérieur trop raide? Fissures/rayures au niveau de la griffe (prise)?	Il est préféable de les réintroduire entièrement! Essayer avec une moins grande largeur! Sélectionner un réglage moyen! Faire replacer la griffe!
Le fil inférieur se casse	La tension du fil inférieur est trop raide? Aiguille mal installée? fil bien introduit? Poussières et peluches au niveau de la grille?	Relâchéz la tension! Côté plat tourné vers l'arrière! Il est préféable de les réintroduire entièrement! Nettoyez la zone de la griffe!
Le tissu fait des pris	La tension est trop élevé? La pression d'étoffe est trop élevé? L'aiguille + le fil + le tissu correspondent-ils au tableau du chapitre 10?	Diminuer la tension! Diminuer la pression! Sélectionner laonne aiguille correspondant au fil et au tissu!

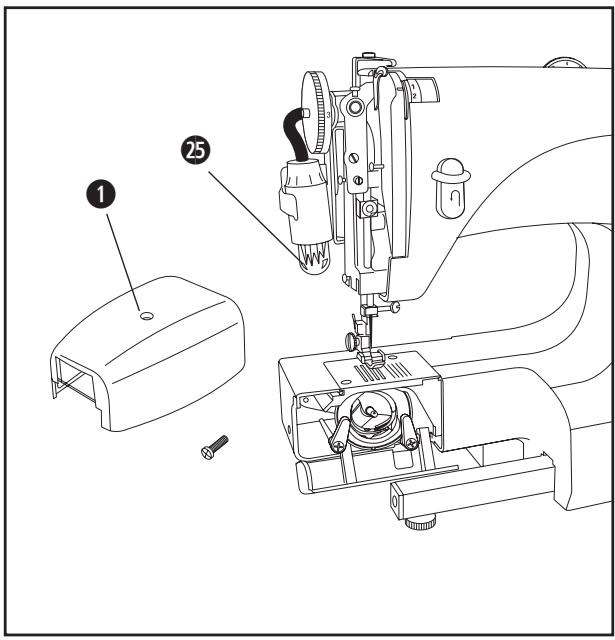

La lampe à incandescence ne s'allume plus ?

Lorsque la lampe installée ne fonctionne plus, remplacez cette dernière par une lampe de type similaire que vous trouvez dans le commerce. Elle porte la désignation „15W - E14".

• Dévissez la vis sur le devant du capot avant ① avec le tournevis ① fourni.
• Déposez le capot frontal ①.
• Dévissez la lampe à incandescence ⑤ défectueuse et insérez une nouvelle lampe dans la douille.

14. Garantie et service après-vente

Les conditions de garantie et les coordonnées du service après-vente figurent sur le feuillet d'accompagnement de la garantie.

15. Mise au rebut

Ne jetez jamais l'appareil avec les ordures ménagères.

Mettez l'appareil au rebut par l'intermédiaire d'une société de mise au rebut autorisée ou de votre centre communal de mise au rebut. Respectez la réglementation locale en vigueur. En cas de doute, prenez contact avec votre centre de mise au rebut.

Conservez l'emballage de transport de la machine à coudre. Il peut d'une part être utile pour le rangement de la machine à coudre, mais en particulier aussi lorsque vous souhaitez expédier la machine à coudre pour réparation. La plupart des dommages sont en effet généralement générés pendant le transport.
