TPL-306E2K - Adaptateur Powerline TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Powerline (kit de 2 adaptateurs)
Marque	TRENDNET
Modèle	TPL-306E2K
Normes	IEEE 1901, HomePlug AV, IEEE 802.3/802.3x/802.3u
Interface réseau	1 port RJ-45 Auto-MDIX 10/100 Mbps
Débit nominal	Jusqu'à 200 Mbps sur ligne électrique
Bande de fréquence	2 ~ 28 MHz
Modulation	OFDM avec 1024/256/64/8-QAM, QPSK, BPSK, ROBO
Cryptage	AES 128 bits
Protocole	TDMA et CSMA/CA
Nombre maximal de nœuds	6 adaptateurs (recommandé)
Portée maximale	300 mètres (984 pieds) sur réseau électrique
Voyants lumineux	Alimentation (PWR), Connexion Powerline (PL) : vert (excellent), jaune (bon), rouge (correct), éteint (pas de connexion) ; Connexion Ethernet (ETH) : fixe (connexion), clignotant (activité), éteint (pas de connexion)
Boutons	Sync (appairage), Reset
Dimensions (unité, version EU)	55 x 87 x 65 mm
Poids (unité, version EU)	79,4 g
Alimentation	100-240 V AC, 50-60 Hz
Consommation électrique	Actif : 3,1 W max ; Veille : 0,5 W max
Température de fonctionnement	0° ~ 40°C (32° ~ 104°F)
Humidité	Max. 90 % (sans condensation)
Contenu de l'emballage	2 adaptateurs TPL-306E, 2 câbles réseau (1,5 m), guide d'installation rapide, CD-ROM (utilitaire et manuel)
Garantie	3 ans limitée
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Cryptage AES 128 bits ; bouton Sync pour changer la clé réseau par défaut
Compatibilité OS	Windows 7, Vista, XP (32/64 bits) — utilitaire de gestion

FOIRE AUX QUESTIONS - TPL-306E2K TRENDNET

Comment installer le kit TPL-306E2K ?

Branchez un adaptateur sur une prise près de votre routeur et reliez-le via le câble Ethernet fourni. Branchez le second adaptateur sur une prise dans la pièce souhaitée. Les deux adaptateurs se connectent automatiquement. Pour une sécurité renforcée, appuyez sur le bouton Sync de chaque adaptateur dans les 2 minutes.

Comment sécuriser mon réseau Powerline ?

Le cryptage AES 128 bits est activé par défaut. Pour changer la clé réseau, utilisez le bouton Sync : appuyez sur le bouton d'un adaptateur (2 secondes), puis sur l'autre dans les 2 minutes. Cela génère une nouvelle clé aléatoire.

Quel est le débit maximal du TPL-306E2K ?

Le débit nominal est de 200 Mbps sur le réseau électrique. Le débit réel dépend de la qualité du câblage et de la distance. Pour la vidéo HD, un débit d'environ 100 Mbps est recommandé.

Combien d'adaptateurs puis-je utiliser simultanément ?

Vous pouvez utiliser jusqu'à 6 adaptateurs (nœuds) dans votre réseau. Au-delà, les performances peuvent diminuer. Le kit inclut deux adaptateurs, vous pouvez en ajouter d'autres du même modèle.

Que faire si les voyants ne s'allument pas ?

Vérifiez que l'adaptateur est bien branché sur une prise alimentée. Le voyant PWR doit être allumé. Si le voyant PL est éteint, les adaptateurs ne sont pas connectés : appuyez sur le bouton Sync. Si le voyant ETH est éteint, vérifiez le câble Ethernet.

Comment utiliser le bouton Sync ?

Le bouton Sync permet d'appairer les adaptateurs et de changer la clé de cryptage. Maintenez enfoncé le bouton d'un adaptateur pendant 2 secondes, puis faites de même sur un second adaptateur dans les 2 minutes. Les voyants clignotent puis restent fixes une fois connectés.

Ce produit est-il compatible avec ma box internet ?

Oui, le TPL-306E2K est compatible avec tout routeur ou box disposant d'un port Ethernet (10/100 Mbps). Il suffit de relier un adaptateur au routeur via le câble fourni.

Puis-je utiliser ce kit dans plusieurs pièces ?

Oui, tant que les prises sont sur le même réseau électrique (même disjoncteur). La portée peut atteindre 300 mètres en ligne droite. Les prises sur des phases différentes peuvent nécessiter un adaptateur supplémentaire.

Que faire en cas de panne ou de problème de connexion ?

Débranchez les deux adaptateurs pendant 30 secondes, puis rebranchez-les. Si le problème persiste, appuyez sur le bouton Reset avec un trombone pendant 10 secondes pour restaurer les paramètres d'usine. Vérifiez aussi que vos prises ne sont pas sur un disjoncteur GFCI/AFCI.

Quelle est la consommation en veille ?

En mode veille, la consommation est inférieure à 0,5 Watt, ce qui permet une économie d'énergie jusqu'à 80 % par rapport au mode actif (3,1 Watts max).

MODE D'EMPLOI TPL-306E2K TRENDNET

TPL-306E2K (V1.0R)

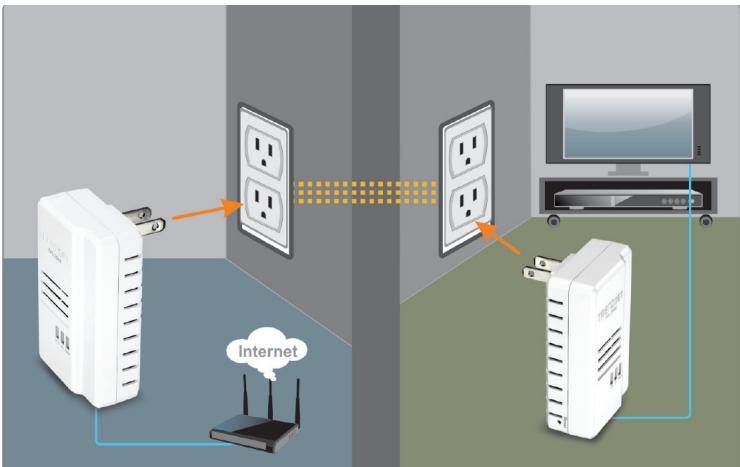

Le Kit adaptateur Powerline AV compact à courant porteur 200 Mbps, modèle TPL-306E2K, utilise n'importe quelle prise électrique pour créer un réseau câblé sécurisé à haut débit. Connectez un adaptateur à votre réseau existant et branchez l'autre adaptateur à n'importe quelle prise électrique de votre réseau électrique pour avoir un accès instantané à votre réseau sans fil haut débit à travers votre maison.

Le facteur de forme compact offre plus d'espace autour des prises électriques pour d'autres appareils. Les adaptateurs se connectent automatiquement sans installation nécessaire. Pour plus de sécurité, TRENDnet recommande l'utilisation du bouton de connexion d'une touche pour changer la clé réseau par défaut.

Utilisez jusqu'à 6 adaptateurs pour les périphériques réseau dans différentes pièces sans le besoin de nouveau câbleage. Le mode Economie d'énergie réduit la consommation de courant jusqu'à 80%. Les LED affichent le statut du périphérique de transmission pour une gestion aisée de l'alimentation et pour le dépannage. La technique Quality of Service donne la priorité à la vidéo, au son et au jeu en ligne. Le cryptage AES de pointe sécurise votre réseau. Cet adaptateur est idéal pour une utilisation dans des BATIMENTS qui interfèrent avec les signaux de réseau sans fil.

• Deux adaptateurs TPL-306E fournis
• Compatible avec les normes IEEE1901 et HomePlug AV
• Mise en réseau câble à 200Mbps à travers le réseau électrique existant
• 1 port RJ-45 Ethernet Auto-MDIX 10/100 Mbps
• Facteur de forme compact qui économise l'espace
• Bouton Sync d'une touche pour changer la clé de cryptage par défaut
• Trois LED d'indication: Alimentation (marche/arrêt), Connexion courant porteur (vert (laffective), amber (trèsonne), rouge (bonne), éteint (pas de connexion)), Connexion Ethernet (connexion solide), clignotant (activité de transferts), éteint (pas de connexion)
• Partagez de gros fichiers, jouez, téléchargez de la musique, etc. à un début de transfert très rapide. Le cryptage de pointe AES 128 bits assure une sécurité réseau sans faille. Le mode Economie d'énergie réduit la consommation de courant jusqu'à 80%.
• Compatible réseau Neighbour jusqu'à 4 réseaux se chevauchant
• Signal réseau transmis jusqu'à 300 mètres (984 pieds)
• Compatible Auto QoS via la classification du trafic et la mise en file d'attente à priorités multiples
• Compatible avec tous les systèmes d'exploitation
• Utilitaire de gestion non fourni compatible avec les systèmes d'exploitation Windows 7 (32 ou 64 bits), Vista (32 ou 64 bits) et XP (32 ou 64 bits)
• Garantie limitée de 3 ans
• Maximum de 6 adaptateurs (nœuds) recommends pour diffuser des videos à travers votre réseau 200Mbps est le débit maximal possible. Le débit réel sera fonction de l'environnement ** Les adaptateurs Powerline AV doivent se trouver sur le même disjoncteur ou la meme phase de courant **** Les prises GFCI (disjoncteur de défaut de la terre) et les disjoncteurs AFCI (de fuite d'arc électrique) peuvent dégrader les signaux du réseau à courant porteur

SPECIFICATIONS

MATÉRIEL
Normes	• IEEE 802.3, IEEE 802.3x, IEEE 802.3u, HomePlug® AV, IEEE 1901
Interface	• 1 Port RJ-45 Auto-MDIX 10/100Mbps • Broches d'alimentation: • A: Type B d'Amérique du Nord (NEMA 5-15) • EU: Type C Europe (CEE 7/16) • UK: Type G Royaume Uni (BS 1363)
Bande de fréquence	• 2 ~ 28 MHz
Modulation	• OFDM Symbol Modulation on link synchronization, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Protocole	• TDMA et CSMA/CA
Vitesse	• Ligne de courant: Jusque 200Mbps** • Ethernet: Jusque 200Mbps (mode Full Duplex)
Compatible avec OS d'utilité	• Windows 7 (32/64-bit), Vista (32/64-bit), XP(32/64-bit)
Noeuds	• Jusque 6 (max.)
Réseaux Powerline se chevauchant	• Jusque 4 (par système électrique)
Couverture	• Jusque 300 m (984 pieds)
Sécurité	• 128-Bit AES (Norme de cryptage de pointe)
Voyants lumineux	• Alimentation (PWR) • Connexion Powerline (PL) • Excellent (vert) • Bon (jaune) • Correct (rouge) • Pas de connexion (étéint) • Connexion Ethernet (ETH) • Fixe • Clignotant • étéint
Boutons	• Sync, réinitialisation
Dimension (L x W X H)	• A: 55 x 87 x 51 mm (2.2 x 3.4 x 2 pouces) Par unité • EU: 55 x 87 x 65 mm (2.2 x 3.4 x 2.6 pouces) Par unité • UK: 55 x 87 x 58 mm (2.2 x 3.4 x 2.3 pouces) Par unité
Poids	• A: Poids total: 148 g (5.2 oz) / Par Poids de l'unité: 74 g (2.6 oz) • EU: Poids total: 158.8 g (5.6 oz) / Par Poids de l'unité: 79.4 g (2.8 oz) • UK: Poids total: 170 g (6 oz) / Par Poids de l'unité: 85 g (3 oz)
Alimentation	• 100~240V AC, 50~60Hz

SOLUTION DE RÉSEAU

MATÉRIEL
Consommation	• Mode actif 3.1 Watts (max.) • Mode veille: 0.5 Watts (max.)
Température	• Température de fonctionnement: 0° ~ 40°C (32° ~ 104°F) • Température d'entreposeage: -20° ~ 70°C (-4° ~ 158°F)
Humidité	• Max. 90% (pas de condensation)
Certificates	• CE, FCC, HomePlug® AV

Contenu de l'emballage

2xTPL-306E

Guide d'installation rapide en plusieurs langues

CD-ROM (guide de l'utilisateur et utilitaire)

2 x Câble réseau (1.5 m / 5 pieds)

TEW-692GR	Routeur sans fil N Dual Band concurrent 450 Mbps
TPL-307E2K	Kit d'adaptateurs Powerline AV 200 Mbps avec prise supplémentaire
TPL-402E2K	Kit d'adaptateur Powerline AV 500 Mbps avec prise supplémentaire

Information pour commander
