Type de produit	Téléphone sans fil VoIP (Voix sur IP) avec jusqu'à 4 combinés
Marque	VTECH
Modèle	VT 8100 (IP8100-2/8100-3)
Dimensions de la base (approx.)	200 x 150 x 80 mm
Dimensions du combiné (approx.)	170 x 50 x 30 mm
Poids de la base (approx.)	500 g
Poids du combiné (approx.)	150 g
Alimentation	Adaptateur secteur 100-240 V CA, 50/60 Hz ; piles rechargeables NiMH (modèle VTech 80-5808-00-00)
Nombre de combinés maximum	4 (combinés supplémentaires IP811 disponibles séparément)
Connectivité	Ports Ethernet WAN et PC/LAN (RJ45), câbles Ethernet bleu et jaune fournis
Fonctions principales	Passation d'appels VoIP, messagerie vocale, conférence jusqu'à 3 participants, répertoire, identification de l'appelant, intercom entre combinés
Portée	Jusqu'à 50 m en intérieur, 300 m en extérieur (typique pour DECT)
Écran	Afficheur LCD rétroéclairé
Clavier	Touches numériques, marche/arrêt, haut-parleur, navigation
Indicateurs lumineux	Voyant PRÊT (READY) sur la base : jaune clignotant pendant l'initialisation, vert fixe quand prêt
Piles et autonomie	Piles rechargeables NiMH, charge initiale 10-12 h, autonomie en veille jusqu'à 7 jours, en communication jusqu'à 6 h
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Débrancher avant nettoyage.
Sécurité	Ne pas installer de câble Ethernet à l'extérieur. Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Piles de remplacement (VTech 89-1324-00-00), combinés supplémentaires (IP811), chargeurs, supports muraux. Pas de réparation par l'utilisateur.
Informations générales	Téléphone VoIP nécessitant un abonnement à un service VoIP (ex. Vonage). Garantie limitée. Fabriqué en Chine.

FOIRE AUX QUESTIONS - VT 8100 VTECH

Comment installer les piles dans le combiné ?

Insérez la pile rechargeable en alignant les connecteurs, puis replacez le couvercle en le faisant glisser vers le haut. Utilisez uniquement des piles VTech 80-5808-00-00 ou 89-1324-00-00.

Combien de temps faut-il charger les piles la première fois ?

Chargez les piles pendant 10 à 12 heures avant la première utilisation. Les charges suivantes dureront environ 8 heures.

Comment installer le téléphone sans routeur ?

Débranchez le modem, branchez le câble Ethernet jaune entre la base (port PC/LAN) et l'ordinateur, puis le câble bleu entre la base (port WAN) et le modem. Rebranchez le modem, puis la base. Attendez que le voyant PRÊT devienne vert.

Comment installer le téléphone avec un routeur ?

Branchez le câble bleu du port WAN de la base à un port LAN du routeur. Branchez l'alimentation de la base. Éloignez la base d'au moins 1 mètre du routeur sans fil pour éviter les interférences.

Que faire si je n'ai pas de tonalité après installation ?

Vérifiez que le voyant PRÊT est vert fixe. Consultez la section dépannage du manuel. Vous devrez peut-être activer votre service VoIP chez votre fournisseur ou configurer le PPPoE.

Combien de combinés puis-je utiliser ?

Le système supporte jusqu'à 4 combinés. Les combinés supplémentaires (modèle IP811) se vendent séparément.

Puis-je utiliser le téléphone si je n'ai pas de service VoIP ?

Non, ce téléphone nécessite un abonnement à un service VoIP comme Vonage. Vous devez activer le service en ligne (www.vonage.ca/activate) avant utilisation.

Comment configurer le PPPoE pour une connexion DSL ?

Ouvrez un navigateur, allez à http://192.168.15.1, connectez-vous avec le mot de passe par défaut VTech, puis suivez l'Assistant de configuration pour entrer votre nom d'utilisateur et mot de passe DSL.

Que faire si le voyant PRÊT reste jaune clignotant ?

Cela indique que la base n'est pas prête. Assurez-vous que l'alimentation est branchée et que le câble Ethernet est correctement connecté. Patientez jusqu'à 10 minutes. Si le problème persiste, redémarrez la base et le modem.

Comment nettoyer le téléphone ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI VT 8100 VTECH

IP 8100-2/8100-3 guide de démarrage rapide

www.vonage.ca/vtech

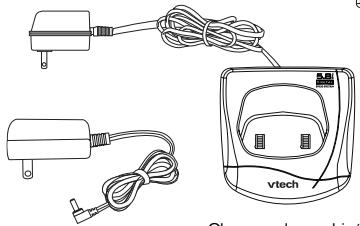

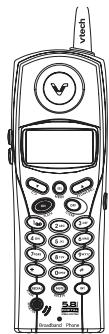

Liste de vérification des pièces

Le IP 8100-2/8100-3 est un appareil de téléphone sans fil à large bande et perfectionné, comptant un maximum de quatre combinés.

Votre emballage contient :

1. Bloc de base
2. Supports de fixation pour chargeur mural
3. Combinés
4. Agrafes de ceinture
5. Chargeurs de combinés
6. Documentation pour l'utilisateur sous forme de CD
7. Cables Ethernet
8. Guide de démarrage rapide
9. Bloc adaptateur de courant
10. Piles

Bloc de base

Combé

Pile

Bloc adaptateur de courant alternatif

Cable Ethernet bleu

Cable Ethernet jaune

Agrafe de ceinture

Documentation pour l'utilisateur sous forme de CD Guide de démarrage rapide

Support de fixation pour chargeur mural

① : Votre téléphone à large bande compte un maximum de quatre combinés. Vous pouvez ajouter un nouveau combiné, le modèle n° IP811, en consultant le site Web à l'adresse www.vtechphones.com ou en appelant VTech Communications Inc. au 1 800 595-9511.

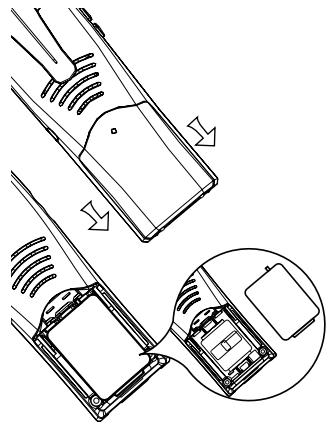

Mise en place des piles dans le combiné

Suivez les étapes suivantes :

1. Placez la nouvelle pile dans le combiné et alignez les deux orifices de la fiche avec les broches du culot afin de les enclencher en place.
2. Replacez le couvercle du compartiment à piles en le faisant glisser vers le haut.
3. Si les nouvelles piles ne sont pas déjà chargées, placez le combiné sur son chargeur et laissez-le en place pendant 10 à 12 heures. Après le changement initial, un changement d'entretien d'une durée de 8 heures devrait suffire.

NOTE: utilisez le modèle de pile VTech 80-5808-00-00 ou de

pile de remplacement VTech 89-1324-00-00. Pour acheter les piles de remplacement, consultez le site Web à l'adresse www.vtechphones.com ou en appelant VTech Communications Inc. au 1 800 595-9511.

Chargement des piles du combiné

Le combiné de votre téléphone sans fil est alimenté par des piles rechargeables. Il se recharge automatiquement dès qu'il est placé sur son chargeur.

Vous devez effectuer le chargement de vos piles pendant 10 à 12 heures dès que vous

recevez votre téléphone. Vous saurez que les piles ont

besoin d'être chargées lorsque :

• Le message indiquant que les piles sont faibles (« low battery » ou « placer sur le chargeur ») est affiché.
• Le combiné semble être complètement hors tension, l'affichage LCD est entièrement transparent et ne se met pas en service lorsque vous appuyez sur les touches.

PLACER SUR LE CHARGEUR

Important

AVANT DE COMMENCER : assurez-vous d'avoir mis en place des piles entièrement chargées dans le combiné.

Installation

Répondez aux questions suivantes pour déterminer les instructions qui conviennent à votre cas.

Possédez-vous un routeur autonome ?

Si la réponse est oui, veuillez vous référer aux instructions en page 7.

Aide utile : possédez-vous plus d'un ordinateur relié à l'Internet ? Si la réponse est oui, vous possédez un routeur.

Possédez-vous un modem auquel un routeur est intégré?

Si la réponse est oui, veuillez vous référer aux instructions en page 9.

Aide utile : certains fournisseurs d'accès Internet (FAI) offrent des combinaisons modem/routeur. Veuillez simplement jeter un coup d'œil à l'arrière de votre modem : s'il y a plusieurs ports, c'est un modem dans lequel un routeur est intégré. En cas d'incertitude, veuillez appeler votre FAI et lui demander s'il s'agit d'un modem standard ou d'un modem intégré et suivez les instructions appropriées.

Si la réponse aux deux questions est non, poursuivez à la page 4.

Aide utile : si vous avez acheté ce téléphone à large bande VTech dans un magasin au détail, vous nevez mettre votre appareil en service en l'activant préalablement à l'adresse www. vonage. ca/activate.

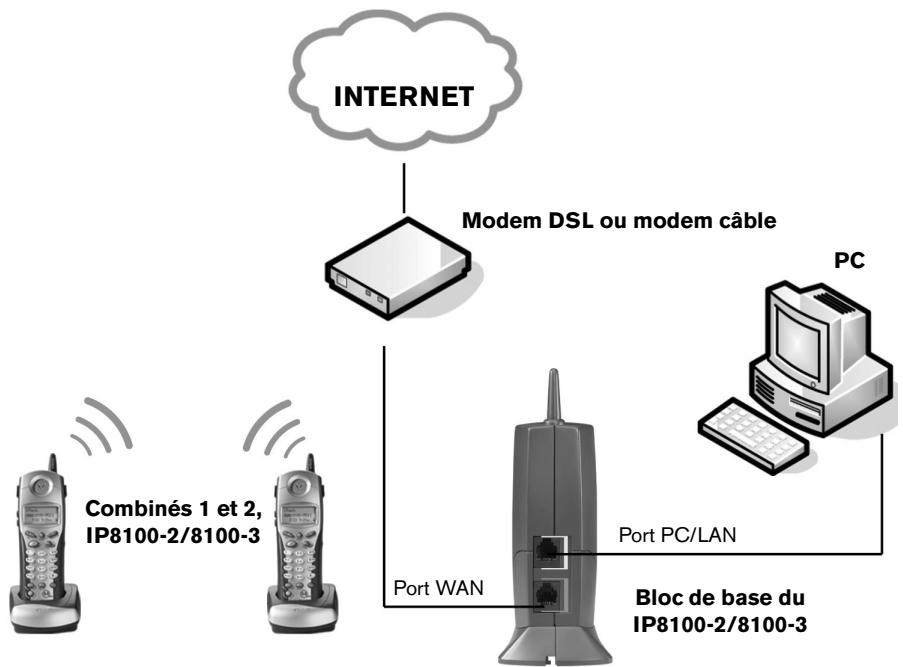

Installation sans routeur

NOTE: le modèle IP8100-2/8100-3 compte un maximum de quatre combinés. Utilise le modèle IP 811 (vendu séparation).

Avertissement : ne pas installer de câble Ethernet à l'extérieur, et assurez-vous d'utiliser un modem DSL ou un modem câble qui est reconnu comme sécurisé, avec les installations électriques appropriées.

Étape 1

Débranche le cordon d'alimentation de votre modem DSL ou modem cable (le dispositif que vous FAI vous a fourni pour avoir accès à l'Internet haute vitesse). Assurez-vous de fermer tout ordinateur et de ne PAS brancher votre téléphone à large bande IP8100-2/8100-3 jusqu'à ce qu'il vous soit demandé de le faire.

Aide utile : le modem doit être débranché de la source d'alimentation pendant au moins dix minutes. S'il est débranché pour une période de temps plus courte, il se peut qu'il se « rappelle » d'anciennes données qui vont l'empêcher de fonctionner convenablement.

Étape 2

Débranche tous les câbles reliant votre modem DSL ou votre modem câble à votre ordinateur.

ETAPE3

Branchez une extrémité du câble Ethernet jaune au port jaune ; ce dernier, situé à l'arrière du bloc de base du IP8100-2/8100-3, porte l'indication « PC/LAN ». Branchez l'autre extrémité du câble jaune au port Ethernet de votre ordinateur.

Étape 4

Branchez une extrémité du câble Ethernet bleu au port bleu; ce dernier, situé à l'arrière du bloc de base de IP8100-2/8100-3, porte l'indication « WAN ». Branchez l'autre extrémité du câble bleu au port de votre modem DSL ou de votre modem cable.

ETAPE5

Rebranchez le cordon d'alimentation au modem, puis allumez celui-ci. Veuillez attendre jusqu'à ce que tous les indicateurs lumineux arrêtent de clignoter.

Aide utile : cela ne devrait exiger que quelques minutes, mais pourrait éventuellement durer jusqu'à dix minutes.

ETAPE6

Branchez le cordon d'alimentation dans le port d'alimentation situé dans la partie inférieure de votre IP8100-2/8100-3 et l'autre extrémité dans la prise électrique. Cela a pour effet de mettre votre téléphone à large bande IP8100-2/8100-3 en service.

Aide utile : veillez à NE PAS interrompre ce processus d'enregistrement par inadvertance en débranchant l'alimentation ou en utilisant les combinés, tant que l'indicateur lumineux « PRÊT » (READY), situé à l'avant de la base du IP8100-2/8100-3, n'est pas passé de la couleur jaune et de l'état clignotant à l'arrêt et à la couleur verte.

Aide utile : utilisez uniquement le cordon d'alimentation fourni dans l'emballage ; l'utilisation d'un ancien cordon d'alimentation risque d'endommager le téléphone à large bande.

Étape 7

AllumezVote ordinateur, et verifiez que l'Internet fonctionne bien: consultez n'importe quel site Web au hasard. S'il fonctionne, veuillez continuer a I'ETAPE 10. Sinon, allez àI'ETAPE 8.

Étape 8

Utilisateurs du câble

Si vous avez accès à l'Internet grâce à un modem cable, il se peut que vous deviez enregistrer le IP8100-2/8100-3 auprès de votre FAI. Veuillez le contacter pour mettre les informations qui vous concernent à jour ; vous aurez probablement besoin de l'adresse MAC de votre WAN qui est située dans la partie inférieure du IP8100-2/8100-3. Une fois que votre FAI a mis votre compte à jour, allez à l'étape 9.

--OU--

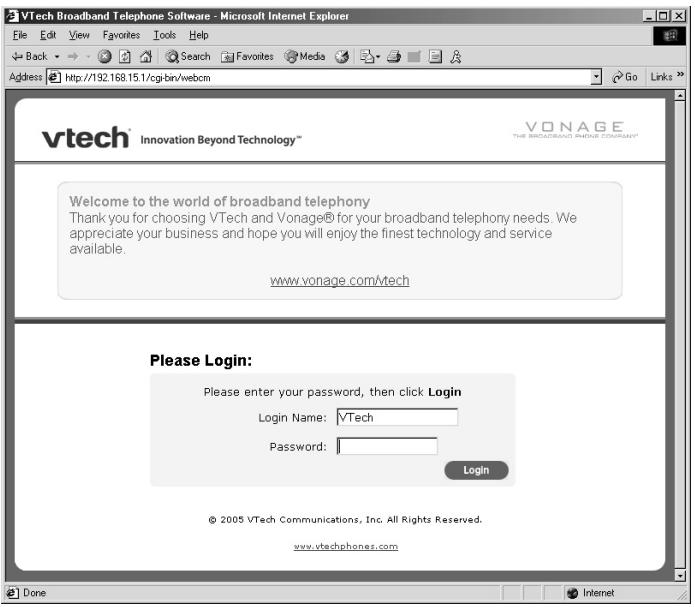

Utilisateurs de l'accès DSL

Si vous possédez un accès DSL et qu'il vous faut inscrire un nom d'usager et un mot de passe (PPPoE) pour avoir accès à l'Internet, il se peut que vous ayez à authentifier le IP8100-2/8100-3.

A. Lancez un navigateur tel que Microsoft® Internet Explorer en utilisant l'ordinateur connecté au port Ethernet de votre IP8100-2/8100-3. Dans le champ de l'emplacement d'adresse, inscrivez http://192.168.15.1 et appuyez sur la touche ENTREE. La fenêtre d'ouverture de session s'affiche. Inscrivez le mot de passe par défaut « VTech » et cliquez sur Accès. B. Dans la fenêtre de l'Assistant de configuration, cliquez sur Assistant d'exécution pour démarrer la configuration. C. Suivez les fenêtres des Assistants pour terminer la configuration.

Étape 9:

Vérifiez la tonalité de numérotation en appuyant sur la touche « MARCHE » (ON) de votre combiné. Si vous n'entendez aucune tonalité, veuillez consulter la section du dépannage du manuel de l'utilisateur.

Félicitations! Même si vous transférez votre numéro, vous pouvez commencer dès aujourd'hui à profiter d'importantes économies et de la qualité supérieure de Vonage Canada!

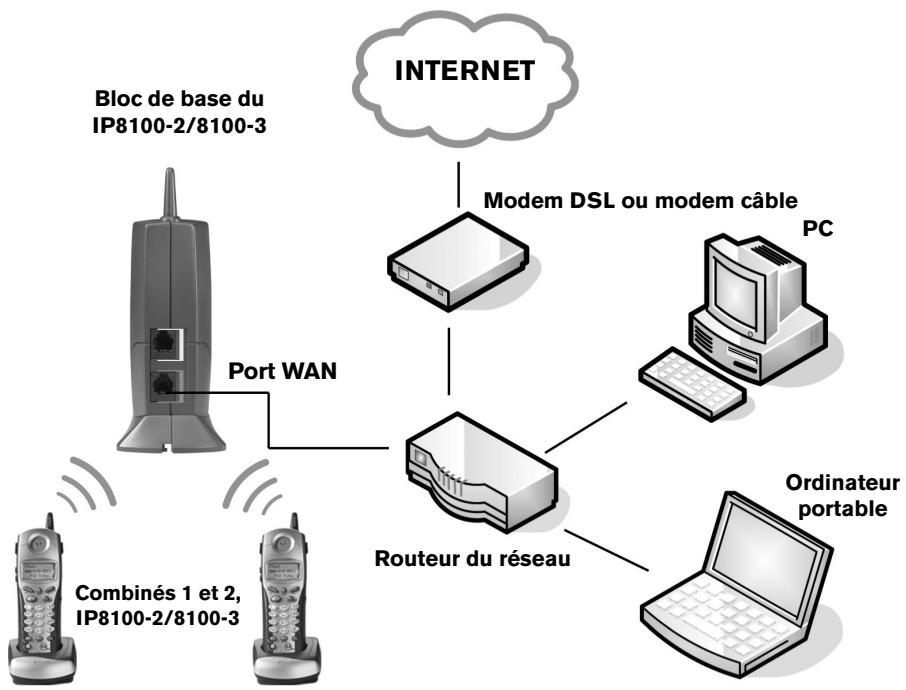

Installation avec un routeur

NOTE : le modèle IP8100-2/8100-3 comprend un maximum de quatre combinés. Utilise le modèle IP 811 (vendu séparément).

Avertissement : ne pas installer de câble Ethernet à l'extérieur, et assurez-vous d'utiliser un modem DSL ou un modem câble qui est reconnu comme sécurisé, avec les installations électriques appropriées.

Étape 1:

À l'aide du câble Ethernet bleu fourni, branchez l'une des extrémités dans le port bleu du bloc de base du téléphone à large bande IP8100-2/8100-3 : situé à l'arrière de ce dernier, il porte l'indication « WAN ». Branchez l'autre extrémité du câble dans un port LAN disponible de votre routeur. Si vous avez un routeur sans fil, placez le bloc de base à au moins trois pieds de votre routeur pour éviter les interférences.

Aide utile : si tous les ports Ethernet sur votre routeur sont occupés, débranchez l'un des dispositifs reliés à ce routeur. Branchez le câble Ethernet bleu dans le port du routeur à présent libre. Branchez le dispositif que vous venez de débrancher de votre routeur sur le port jaune « PC/LAN » situé à l'arrière du bloc de base du téléphone à large bande IP8100-2/8100-3.

Étape 2:

Branchez le cordon d'alimentation dans le port d'alimentation situé dans la partie inférieure de votre IP8100-2/8100-3 et l'autre extrémité dans la prise électrique. Cela a pour effet de mettre votre téléphone à large bande IP8100-2/8100-3 en service.

Aide utile : veillez à NE PAS interrompre ce processus d'enregistrement par inadvertance en débranchant l'alimentation ou en utilisant les combinés, tant que l'indicateur lumineux « PRÊT » (READY), situé à l'avant de la base du IP8100-2/8100-3, n'est pas passé de la couleur jaune et de l'état clignotant à l'arrêt et à la couleur verte.

Aide utile : utilisez uniquement le cordon d'alimentation fourni dans l'emballage ; l'utilisation d'un ancien cordon d'alimentation risque d'endommager le téléphone à large bande.

Étape 3:

Vérifiez la tonalité de numérotation en appuyant sur la touche « MARCHE » (ON) de votre combiné. Si vous n'entendez aucune tonalité, veuillez consulter la section du dépannage du manuel de l'utilisateur.

Félicitations! Même si vous transférez votre numéro, vous pouvez commencer dès aujourd'hui à profiter d'importantes économies et de la qualité supérieure de Vonage Canada!

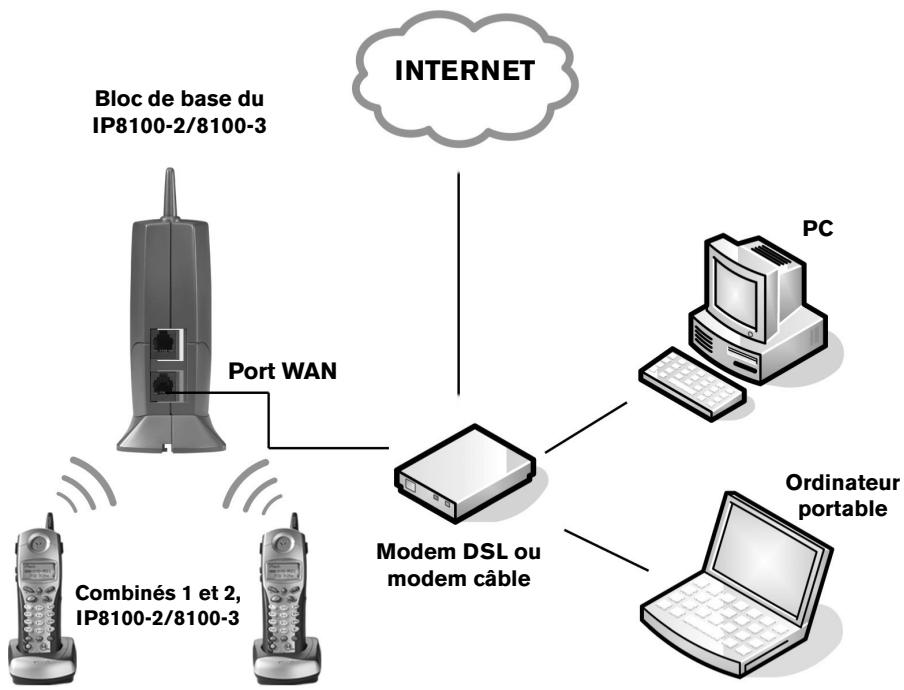

Installation avec un routeur modem

NOTE : le modèle IP8100-2/8100-3 comprend un maximum de quatre combinés. Utilise le modèle IP 811 (vendu séparément).

Avertissement : ne pas installer de câble Ethernet à l'extérieur, et assurez-vous d'utiliser un modem DSL ou un modem câble qui est reconnu comme sécurité, avec les installations électriques appropriées.

Étape 1:

À l'aide du câble Ethernet bleu fourni, branchez l'une des extrémités dans le port bleu du bloc de base du téléphone à large bande IP8100-2/8100-3 : situé à l'arrière de ce dernier, il porte l'indication « WAN ». Branchez l'autre extrémité du câble dans un port LAN disponible de votre routeur. Si vous avez un routeur modem sans fil, placez le bloc de base à au moins trois pieds de votre routeur pour éviter les interférences.

Aide utile : si tous les ports Ethernet sur votre routeur sont occupés, débranchez l'un des dispositifs reliés à ce routeur. Branchez le câble Ethernet bleu dans le port du routeur à présent libre. Branchez le dispositif que vous venez de débrancher de votre routeur, sur le port « PC/LAN » jaune situé à l'arrière du bloc de base du téléphone à large bande IP8100-2/8100-3.

Étape 2:

Branchez le cordon d'alimentation dans le port d'alimentation situé dans la partie inférieure de votre IP8100-2/8100-3 et l'autre extrémité dans la prise électrique. Cela a pour effet de mettre votre téléphone à large bande IP8100-2/8100-3 en service.

Aide utile : veillez à NE PAS interrompre ce processus d'enregistrement par inadventance en débranchant l'alimentation ou en utilisant les combinés, tant que l'indicateur lumineux « PRET » (READY), situé à l'avant de la base du IP8100-2/8100-3, n'est pas passé de la couleur jaune et de l'état clignotant à l'arrêt et à la couleur verte.

Aide utile : utilisez uniquement le cordon d'alimentation fourni dans l'emballage ; l'utilisation d'un ancien cordon d'alimentation risque d'endommager le téléphone à large bande.

Étape 3:

Vérifiez la tonalité de numérotation en appuyant sur la touche « MARCHE » (ON) de votre combiné. Si vous n'entendez aucune tonalité, veuillez consulter la section du dépannage du manuel de l'utilisateur.

Félicitations! Même si vous transférez votre numéro, vous pouvez commencer dès aujourd'hui à profiter d'importantes économies et de la qualité supérieure de Vonage Canada!

vtech

Distribué aux États-Unis par VTech Telecommunications, Inc.

Tous droits réservés, 2005 VTECH COMMUNICATIONS LTD.

Imprimé en Chine
