BS2E 12 T - Perceuse AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	AEG
Modèle	BS2E 12 T
Tension nominale	12 V
Capacité de perçage dans l'acier	13 mm
Capacité de perçage dans le bois	25 mm
Diamètre de vissage dans le bois (sans avant-trou)	8 mm
Vitesse à vide - 1ère vitesse	0 - 300 min⁻¹
Vitesse à vide - 2ème vitesse	0 - 900 min⁻¹
Couple maximal	19 Nm
Plage de serrage du mandrin	1 - 10 mm
Type de mandrin	Mandrin à serrage rapide
Poids avec batterie	1,6 kg
Type de chargeur	POWERBASE 60 (7,2 - 14,4 V)
Courant de charge rapide	1,8 A
Temps de charge (batterie 1,4 Ah)	Environ 60 min
Type de batterie	Accu interchangeable système Accu 3000 (type B12, 1,4 Ah)
Nombre de vitesses	2 (commutables à vide)
Fonctions principales	Variateur de vitesse, inversion de sens, Quickstop, présélection de couple (7 positions), rangement pour embouts
Sécurité	Double isolation, antiparasitage EN 55014, conformité CE
Entretien et nettoyage	Nettoyer les contacts des accus et chargeurs ; pour tout remplacement, contacter le SAV AEG
Pièces détachées et réparabilité	Utiliser uniquement des pièces AEG ; vue éclatée disponible sur demande auprès du SAV

FOIRE AUX QUESTIONS - BS2E 12 T AEG

Comment charger la batterie de la perceuse AEG BS2E 12 T ?

Insérez la batterie interchangeable dans le chargeur POWERBASE 60 jusqu'au déclic. Le chargeur démarre automatiquement. La charge rapide dure environ 60 minutes pour une batterie de 1,4 Ah. Une fois chargée, la batterie peut rester dans le chargeur sans risque de surcharge.

Quel type de batterie utilise la perceuse AEG BS2E 12 T ?

Elle utilise une batterie interchangeable du système Accu 3000 d'AEG, modèle B12, d'une tension de 12 V et d'une capacité nominale de 1,4 Ah (10 cellules).

Comment changer la vitesse sur la perceuse AEG BS2E 12 T ?

Le sélecteur de vitesse se trouve au-dessus de la machine. En fonctionnement à vide ou par inertie, vous pouvez basculer entre la 1ère vitesse (0-300 min⁻¹) et la 2ème vitesse (0-900 min⁻¹) en tournant le sélecteur en position 1 ou 2.

Comment fixer un foret ou un embout dans le mandrin ?

Desserrez le mandrin à serrage rapide en tournant la bague, insérez l'outil, puis resserrez le mandrin à la main. Pour un meilleur maintien, enclenchez la 1ère vitesse afin de bloquer l'engrenage.

Comment régler le couple de vissage ?

Tournez la molette de présélection située derrière le mandrin pour choisir parmi 7 positions (1 = couple minimum, 7 = couple maximum). Pour le perçage, placez la molette sur le symbole de perçage pour obtenir le couple maximal.

Comment inverser le sens de rotation ?

Utilisez le commutateur de sens de rotation situé au-dessus de la gâchette. Pour éviter tout dommage, actionnez-le uniquement lorsque la machine est à l'arrêt (interrupteur Marche/Arrêt non enfoncé).

Quelle est la capacité de perçage maximale dans l'acier ?

La perceuse AEG BS2E 12 T peut percer jusqu'à 13 mm dans l'acier. Pour des diamètres plus petits, il est recommandé de réaliser un avant-trou.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Évitez les températures supérieures à 50°C et ne stockez pas la batterie avec des objets métalliques. Rechargez-la après une longue période d'inutilisation. La capacité maximale est atteinte après 4 à 5 cycles de charge/décharge.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie n'est ni trop chaude (>45°C) ni trop froide (<0°C). Dans ces cas, le chargeur passe en mode de maintien ou ne charge pas. Laissez la batterie revenir à température ambiante, puis réinsérez-la. Si le problème persiste, remplacez la batterie.

Où trouver des pièces de rechange pour la perceuse AEG BS2E 12 T ?

Utilisez uniquement des pièces et accessoires AEG. Pour les réparations, contactez une station de service après-vente AEG (voir brochure). Une vue éclatée de l'appareil peut être fournie sur demande, en indiquant le numéro à dix chiffres de la plaque signalétique.

MODE D'EMPLOI BS2E 12 T AEG

Introduction	Vous ave des exigences et vous foulez de la qualité – une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outil électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre apparéil, veuillez lire attentivement le mode d'emploi afin d'en tirer le plus d'éfficacité et d'éviter tout risque de danger. Nous sommes convaincus qu'avac les outils ELECTriques Atlas Copco vous avec fait lechioq'il fallait.
Caracteristiques techniques	BS2E7.2T BS2E9.6T BS2E12T BS2E14.4T Ø de perçage dans Acier 10 mm 10 mm 13 mm 13 mm Bois 15 mm 20 mm 25 mm 28 mm Vis à bois (sans avant trou) 6 mm 8 mm 8 mm 8 mm Régime à vide 1ère vitesse 0-300 min-1 0-300 min-1 0-300 min-1 0-320 min-1 2ème vitesse 0-900 min-1 0-900 min-1 0-900 min-10-1030 min-1 Couple * 1-12 Nm 1-15 Nm 1-19 Nm 1-25 Nm Tension accu interchangeable 7,2 V 9,6 V 12 V 14,4 V Plage de serrage du mandrin1-10 mm 1-10 mm 1-10 mm 1-10 mm (1,5-13 mm) Poids avec accu interchangeable1,4kg 1,5 kg 1,6 kg 1,9 kg *Double maximal en position "Perçage" (xxx). POWERBASE 60 Plage de tension 7,2 - 14,4 V Courant charge rapiè 1,8 A Charge de maintainen 50 mA Durée de chargement avec 1,4 Ah env.60 min Poids 490 g
Conseils de sécurité	Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. La poussière qui se dégage lors de l'usinage des matériaux contenant de l'amiate et des pierres contenant de l'acid silicique cristallin porte atteinte à la santé. Toujours porter des lunettes protectrices lorsqu'on travaillée avec la machine. Des gants de sécurité et un masque de protection sont recommendés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau. Avant tous travaux sur la machine retirer l'accapax. Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. Atlas Copco offre un système d'évacuation ecologique des accus usés. Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit) Ne charger les accus interchangeables du système Accu 3000 qu'avac le chargeur d'accus du système Accu 3000. Ne pas charger des accus d'autres systèmes. Avec le chargeur il est possible de charger les accus interchangeables suivants:

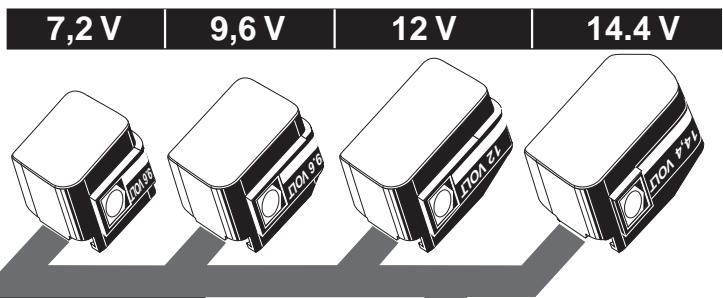

	Tension Type d'accu Capacité nominale Nombre de cellules
	7,2 V B 7.2 1,4 Ah 6
	9,6 V B 9.6 1,4 Ah 8
	BX 9.6 1,7 Ah 8
	12 V B 12-1 1,2 Ah 10
	B 12 1,4 Ah 10
	BX 12 1,7 Ah 10
	BXS 12 2,0 Ah 10
	14,4 V B 14.4 1,4 Ah 12
	BX 14.4 1,7 Ah 12
	BXS 14.4 2,0 Ah 12
FRANÇAIS	16 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60
	N'essayer pas de charger des accus non-rechargables avec ce chargeurAucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)Ne pas ouvoir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protégér contrê l'humidité.Soyez attention au symbole suivant sur l'étiquette signalétique du chargeur.- appareil à utiliser uniquement dans un local, à ne jamais exposer à la pluie.Les bornes des accus du chargeur sont sous tension. Ne pas introduire dans l'appareil des pièces conductrices.Ne pas charger un accu interchangeable défectueux, il faut le remplaçer tout de suite.Toujours extraire la fiche de la prise d'alimentation secteur avant de procédér à des transformation ou opérations de maintenance.
Mesure de bruitValeur de vibration mesurée	La mesure réelle (A) du niveau de bruit de l'outil est de moins de 70 dB (A). Le niveau du bruit en fonctionnement peut dépasser 85 dB (A). Toujours porter des casques protecteurs!
	La vibration de l'avant-bras est en-dessous de 2,5 m/s2.
Utilisation	Le perçarge et vissage à accu est polyvalente pour le percer et visser sans la contrainte d'un raccord au réseau.Le chargeur rapide permet de charger les accus interchangeables AEG Accu System 3000 de 7,2 V...14,4 V.Comme déjà indiqué, cette machine n'est donc qu'une pour une utilisation normale.
Branchement secteur POWERBASE 60	Nos machines fonctionnement sur courant alternatively monophasé. S'assurer que la tension du réseau correspond à celle indiquée sur la plaque signalétique de la machine. Le branchement à une prise de courant sans mise à la terre est possible du fait de la double isolation suivant normes DIN 57 700/VDE 0700 et IEC 335.Antiparasitage suivant la norme européenne EN 55014.
Entretien	Tenir propre les contacts des accupacks et des chargeurs.Lorsque le cable d'alimentation du secteur est endommagé, il doit être échangé par une station de service après-vente d'Atlas Copco étant donné qu'un outillage est nécessaire à cet effet.N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le nombre à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden.
Accessoires	Consulter nos catalogues qui vous renseignent sur notre programme d'accessoires avec leur référence.
FRANÇAIS	17 BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Engrenage deux vitesses commutable en fonctionnement à vide ou par inertie avec le commutateur sélecteur.

Place de rangement pour embouts pour conservation des bits de vissage.

Mandrin à serrage rapide pour la mise en place sans outil.

Présélection sur 7 positions de la vitesse à la molette de réglage pour profondeur constante du vissage lors de l'utilisation de différents vis ou matériaux.

Commutateur marche/arrêt et pour démarrage doux réglable

QUICKSTOP - après avoir achevé le commutateur, l'arbre moteur est freiné.

Possibilité de réversibilité par verrouillage de mise en marche, commutable seulement lorsque l'interrupteur Marche/Arrêt n'est pas appuyé.

Accu interchangeable performant, construction d'irréversibilité - une confusion entre le pôle positif et le pôle négatif est ainsi exclue.

Changement du mandrin de serrage rapide

Modifications : Les textes, les illustrations et les données techniques correspondent à la situation au moment de l'impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

Le maniement du mandrin est facilité lorsque la 1ère vitesse est enclenchée, du fait que l'engrenage n'est plus entraîné aussi facilement.

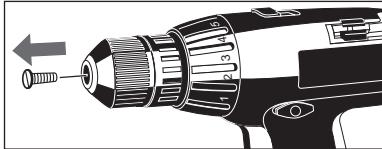

1. Pour démonter le mandrin, dévisser d'abord la vis de blocage en tournant à droite.
2. Serrer la clé hexagonale dans le mandrin de serrage rapide.

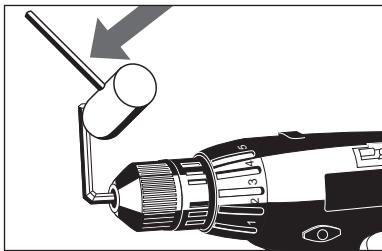

3. Lâcher le mandrin de serrage rapide en donnant de légers coups vers la gauche à l'aide d'une massette à embouts plastiques sur la clé hexagonale.

Le montage du mandrin de serrage s'effectue dans l'ordre inverse.

Après montage du mandrin de perçage, fixer absolument la vis de sécurité, sinon le mandrin de perçage risque de se détacher en rotation à gauche.

• Clés en accessoires, non fournies.

Fixation de l'outil		Il est possible d'introduire des forets ou des embouts de vissage dans le mandrin. Pour cela, desserrer le mandrin, introduire l'outil et resserrer le mandrin.	→
Accu interchangeable		Avant le montage d'un accupack neuf ou depuis longtemps non utilisé, il faut le charger. La capacité maximum de l'accupack est atteinte après 4 ou 5 charges.
Mise en place de l'accu interchangeable (uniquement sur BS2E 12 T BS2E 14.4 T: Enlever l'accu interchangeable		Introduire par derrière l'accu interchangeable dans sa fixation jusqu'àu déclic. L'accu interchangeable peut être introduit dans sa fixation par devant et par derrière: Par devant: La machine étant plus compacte, elle se préte davantage à un travail dans un espace réduit. Par derrière: Grçace à une répartition optimale du poids de la machine, celle-ci est bien équilibrée, ce qui permet de menager le poignet lors des travaux de perçage et de vissage en direction horizontale. Presser les fixations et retirer l'accu interchangeable dans la direction de la flèche.	→
Changement de vitesse		Engrenage deux vitesses commutable en fonctionnement à vide ou par inertie. Séllecteur de vitesse en position 1: première Séllecteur de vitesse en position 2: deuxieme	→
Sélection de la rotation: à droite ou à gauche		Sélectionner le sens de rotation sur le commutateur. Lorsque le verrouillage de mise en marche est opérant, le commutateur ne peut être actionné que lorsque l'interrupteur Marche/Arrêt n'est pas appuyé.	→
FRANÇAIS	19	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60
Mise en marché/arrêt	Mise en marche: Appuyer sur l'interrupteur Marche/Arrêt Arrêt:Lâcher l'interrupteur Marche/Arrêt La vitesse de rotation peut être modifiée en continu selon l'appui sur l'interrupteur marche/arrêt.
Réglage du couple	Pour le perçage: tournier la molette jusqu'à ce que le symbole de perçage se trovée en face du marquage. Par cela l'accouplément à glissement est court-circuité et le couple maximum est à votre disposition. Pour le vissage affleurant le couple nécessaire peut être sélectionné à la molette. Pour cela tournier la molette de sorte que la position du couple可以选择 se trovée en face du marquage. Position du couple 1: couple minimum pour le vissage Position du couple 7: couple maximum pour le vissage. Lorsqu'on effecture souvent des travaux de vissage avec réglage du couple se trouvant en position "Perçage" (←→), le moteur risque de surchauffer.. Régler le couple de sorte qu'il évider l'embalement des embouts sur la tête de vis et afin de prolonger la durée de vie des embouts.
Logement pour embouts	Place de rangement pour embouts pour conservation des bits de vissage.
Conseils pratiques	Une température supérieure à 50°C amoindrit la capacité des accupacks. Eviter les expositions au soleil ou les surchauffements dus au chauffage. Faire un repère au pointeau à l'endetroit où le perçage doit avoir lieu. Tous jours procédé à la fixation de la tôle. En présence de métal de faible épaissur, toujours protégérer la piece au moyen d'un morceau de bois pour éviter les déformations. Utiliser des forest HSS (pour la fonte de fer blanche, utiliser des forest dont la pointe est munie de lévres carbure). Un avant-trou doit être réalisé avec un petit fordant avant l'utilisation d'un ford de grand ø. Utilisation de lubrifiant: - Acier: Huile - Aluminium: Térébenthine, paraffine - Laiton, cuivre, fonction de fer: Pas de lubrifiant (extraire le ford régulièrement hors du trou, afin qu'il puisse se refroidir). Faire un repère au pointeau ou avec un clout sur l'endetroit à percER. Afin d'éviter l'éclatement lors de la rupture, toujours placer un morceau de bois sous la pièce ou encore, percER des deux côtes de cette-ci. Mettre en place des bits à visser appropriés, tant au niveau de la forme que de la taille. Des vis appropriées peuvent être visées dans le bois tendre sans procédé à des avant-trous préalables. Un avant-trou doit être réalisé lorsqu'on perch dans le bois dur ou avec des diamètres de vis importants. Avec les vis à tête conique, toujours fraiser le perçage. Avec les vis à bois dont le filt n'est pas courant, faire un avant-trou équivalent approximativement à la demi-longueur de la vis.
Conseils pratiques pour le perçage du métal
Conseils pratiques pour le perçage du bois
Conseils pratiques pour le vissage
FRANÇAIS	20	BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

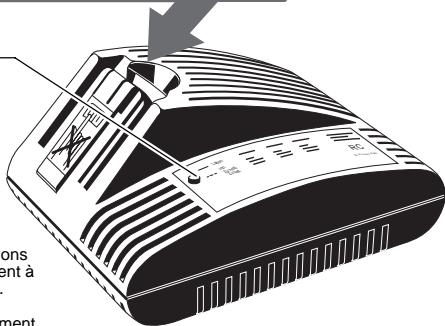

Lampe témoin après branchement sur secteur:

Éteinte - Clignotement

Chargeur prêt à fonctionner

Accu interchangeable trop chaud / trop froid

-Allumage

ininterrompu

Chargement rapide

Modifications : Les textes, les illustrations et les données techniques correspondent à la situation au moment de l'impression.

Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

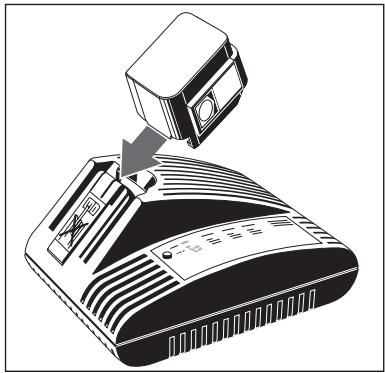

L'accu interchangeable est automatiquement chargé une fois inséré dans le logement du chargeur.

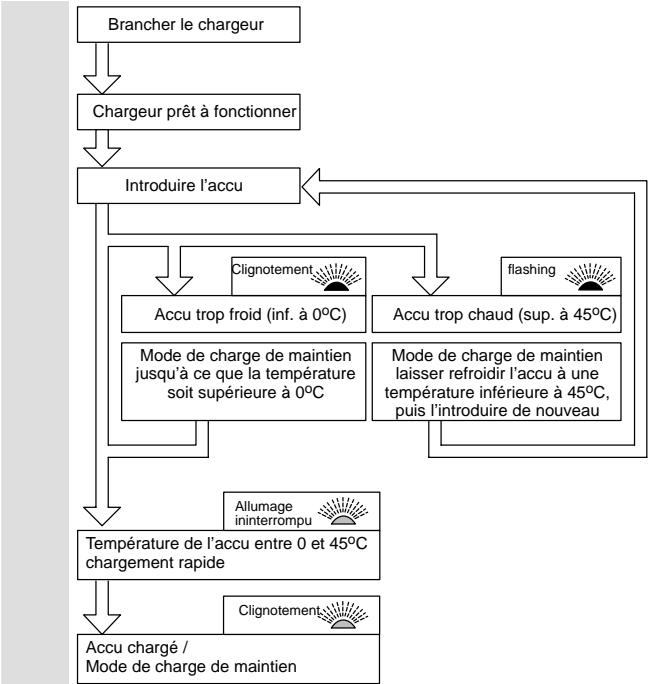

Quand l'accu est trop chaud (plus de 45°C ), le chargeur passe en mode de charge de maintien. Enlever l'accu, le laisser refroidir et le remettre en place.

Quand l'accu est trop froid (moins de 0°C ), le chargement ne s'effectue pas. Après réchauffage de l'accu, le chargement se déclenche automatiquement, l'accu peut rester dans le chargeur.

Le temps de chargement d'un accu interchangeable se situe entre 10 min. et 60 min., en fonction de son état de décharge (pour 1,4 Ah).

Quand l'accu interchangeable est complètement chargé, le chargeur rapide passe en mode de charge de maintien, pour permettre la plus grande capacité utile d'accu possible.

Il n'est pas nécessaire de sortir l'accu du chargeur après le chargement. Il peut y rester en permanence, sans danger de surcharge, et est ainsi à tout moment utilisable.

Le chargeur d'accumulateurs peut être utilisé soit posé sur une table, soit fixé au mur (voir figures ci-dessus).

Description

Les nouveaux accus interchangeables atteignent leur capacité complète après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période d'inutilisation.

Placer l'accu interchangeable du bon côté et l'introduire complètement dans le chargeur.

Les bornes des accus du chargeur sont sous tension. Ne pas introduire dans l'appareil des pièces conductrices.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, HD 400 conforme aux réglementations 98/38/CE, 73/23/CE, 89/336/CE
