Type de produit	Magnétoscope VHS
Marque	DAEWOO
Modèle	CVP9700
Alimentation	12 V CC
Format de bande	VHS
Modes de lecture	PAL, MESECAM, NTSC 3.58, NTSC 4.43 (auto/manuel)
Fonctions	Lecture, pause, avance rapide, retour rapide, recherche avant/arrière
Répétition automatique	Oui
Sortie audio	Hi-Fi stéréo (sélectionnable)
Connecteurs	Vidéo/audio RCA (entrée/sortie), prise télécommande
Guide-bande hors tension	Oui (protection en véhicule)
Réglage automatique de l'image	Oui
Affichage à l'écran	Oui
Sécurité	Ne pas ouvrir, éviter l'humidité, ne pas exposer à la pluie
Entretien	Nettoyage des têtes de lecture
Accessoires fournis	Câble RCA, télécommande
Garantie	1 an (Belgique et Luxembourg)

FOIRE AUX QUESTIONS - CVP9700 DAEWOO

Comment insérer une cassette dans le magnétoscope CVP9700 ?

Insérez la cassette doucement dans le compartiment avec la flèche vers le haut. Le voyant CST-IN s'allume. L'appareil se met automatiquement sous tension si le cordon d'alimentation est branché.

Pourquoi le voyant DEW clignote-t-il ?

Le voyant DEW (humidité) clignote quand il y a trop d'humidité à l'intérieur. Laissez l'appareil sous tension pour sécher complètement. Vous pouvez éjecter la cassette.

Comment éjecter une cassette ?

Appuyez deux fois sur la touche STOP/EJECT : la première fois pour arrêter la lecture, la seconde pour éjecter. Le voyant CST-IN s'éteint.

Comment utiliser la répétition automatique ?

En mode lecture, appuyez sur PLAY pendant 2 secondes. Le voyant Auto Repeat s'allume en rouge. La cassette se rembobine et relit en boucle. Pour désactiver, appuyez à nouveau sur PLAY pendant 2 secondes.

Comment régler la qualité d'image si elle est mauvaise ?

Appuyez sur la touche SYS de la télécommande pour sélectionner manuellement le système de couleur (PAL, MESECAM, etc.). Vous pouvez aussi appuyer sur PLAY pour réactiver le réglage automatique.

Comment connecter le magnétoscope au téléviseur ?

Utilisez le câble RCA fourni pour relier la sortie vidéo/audio du magnétoscope à l'entrée vidéo/audio du téléviseur.

Puis-je utiliser cet appareil dans une voiture ?

Oui, il est conçu pour une alimentation 12V. Utilisez le connecteur à trois conducteurs (option 2) pour un fonctionnement correct et pour économiser la batterie.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est branché sur une source 12V CC et que la polarité est correcte. Si la tension dépasse 18V, l'appareil se met hors tension. Assurez-vous que la cassette n'est pas insérée (l'appareil s'allume automatiquement avec une cassette).

Comment nettoyer les têtes de lecture ?

Utilisez une cassette de nettoyage spéciale pour magnétoscope. Évitez d'ouvrir l'appareil.

Quelle est la garantie du DAEWOO CVP9700 ?

La garantie est de 1 an à compter de la date d'achat, couvrant les pièces et la main-d'œuvre, sauf les têtes de lecture. Elle s'applique en Belgique et au Luxembourg. Conservez la carte de garantie.

MODE D'EMPLOI CVP9700 DAEWOO

**Caractéristiques :**

1. REMARQUES IMPORTANTES
2. PRÉSENTATION 2

PANNEAU FRONTAL 2 TÉLÉCOMMANDE 4 PANNEAU ARRIÈRE 5 3. INSTALLATION 7 INSTALLATION DES SUPPORTS DE FIXATION.........7 CONNEXION DU MAGNÉTOSCOPE AU TÉLÉVISEUR......8 COMMENT UTILISER CETTE MÉTHODE ?............9 4. FONCTIONNEMENT 10 INSÉRER/EJECTER UNE CASSETTE 10 LECTURE 11 AFFICHAGE À L'ÉCRAN, FONCTION 1 13 AFFICHAGE À L'ÉCRAN, FONCTION 2 14 5. FONCTIONS SPÉCIALES 15

• Les composants de l'appareil doivent être alimentés en 12 V.
• Pour éviter tout risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ni à l'humidité. N'essayez pas d'ouvrir le boîtier. Les composants qui se trouvent à l'intérieur ne peuvent pas être réparés par l'utilisateur. Toute réparation doit être confiée à du personnel qualifié.
• Conservez l'appareil à l'écart des radiateurs et autres sources de chaleur.
• N'installez pas et ne faites pas fonctionner l'appareil dans des endroits exposés à des champs magnétiques importants.
• Ne renversez aucun liquide sur l'appareil. Si vous en renversez par accident, débranchez immédiatement la prise de la source d'alimentation et consultez un technicien qualifié.
• Évitez les emplacements soumis à de fortes vibrations.
• Ne posez rien de lourd sur l'appareil.
• Utilisez le magnétoscope en position horizontale (à plat) ou verticale (debout) uniquement.
• Avant de le faire fonctionner, retirez tout papier d'emballage qui pourrait avoir été apposé sur le magnétoscope lors de sa fabrication.
• NE COUVREZ PAS LES OUVERTURES DE VENTILATION SUR LE DESSUS ET SUR LES CÔTÉS DU MAGNÉTOSCOPE LORSQU'IL FONCTIONNE. Lorsqu'une cassette est insérée dans le compartiment à cassette, l'appareil se met automatiquement sous tension, à condition que le cordon d'alimentation soit branché. NE FORCEZ PAS pour insérer la cassette lorsque le cordon d'alimentation est débranché.
• Après avoir visionné une cassette vidéo, retirez-la du magnétoscope. NE DÉPLACEZ PAS le magnétoscope lorsqu'une cassette se trouve dans le compartiment.
• Stockez les cassettes vidéo dans leurs boîtiers et posez-les à la verticale.

Pour plus de sécurité, inscrivez ici les numéros de modèle et de série de votre magnétoscope. En cas de réparation ou de vol de votre magnétoscope, ces informations pourraient s'avérer utiles. Vous pouvez même agrafer votre reçu sur cette page.

Numéro du modèle :

Numéro de série :

Date d'achat :

Nom et adresse du magasin :

PRÉSENTATION

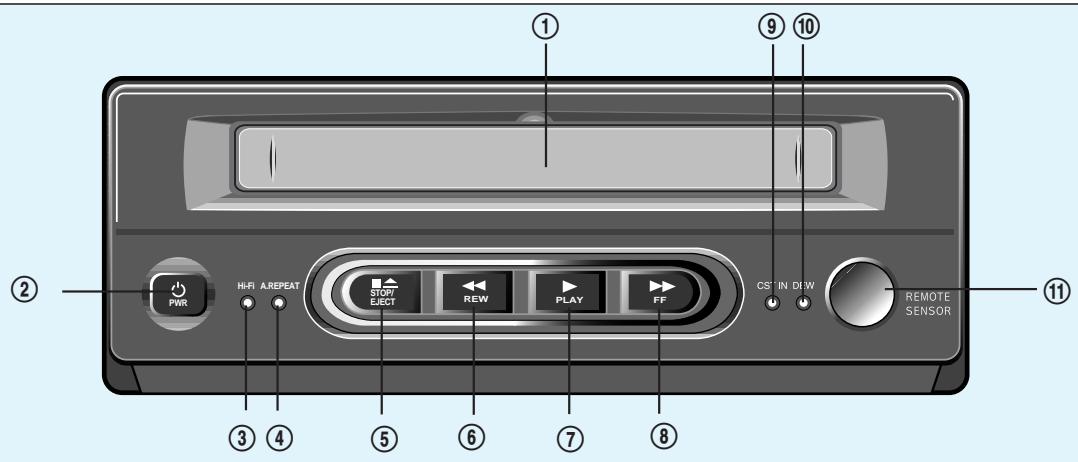

PANNEAU FRONTAL

① Compartiment à cassette ② Touche de mise sous tension / hors tension

Lorsque l'appareil est alimenté, le voyant lumineux de l'alimentation est rouge. Appuyez sur cette touche pour mettre l'appareil sous tension ou hors tension. Lorsque vous mettez l'appareil sous tension, le voyant lumineux devient rouge et les autres touches s'éclairent en vert.

③ Voyant Hi-Fi

En mode de sortie Hi-Fi, le voyant s'allume en vert.

④ Voyant Répétition automatique (voir page 17)

En mode Répétition automatique, le voyant Répétition automatique (Auto Repeat) s'allume en rouge.

⑤ Touche Stop/Eject

Appuyez sur cette touche pour arrêter la cassette. Appuyez de nouveau pour éjecter la cassette.

PRÉSENTATION (suite)

⑥ Touche Retour rapide/Recherche vers l'arrière

Si vous appuyez sur cette touche en mode LECTURE, le magnétoscope passe en mode de recherche d'images vers

l'arrière. Si vous appuyez dessus en mode ARRÊT, la cassette se rembobine à grande vitesse.

Le voyant REW s'allume en orange.

Appuyez sur cette touche pour lire une cassette enregistrée ou pour arrêter les fonctions spéciales en cours telles que les modes de recherche.

En mode lecture, le voyant de lecture s'allume en orange. En mode Réglage automatique (AUTO TRACKING), ce voyant clignote.

⑧ Touche Avance rapide/Recherche vers l'avant

Si vous appuyez sur cette touche en mode LECTURE, le magnétoscope passe en mode de recherche d'images vers l'avant. Si vous appuyez dessus en mode ARRET, la cassette avance à grande vitesse.

Le voyant FF s'allume en orange.

⑨ Voyant Cassette insérée (CST-IN)

Lorsqu'une cassette est insérée, le voyant CST-IN s'allume en vert.

Ce voyant clignote (si l'appareil est sous tension) pour signaler une humidité excessive à l'intérieur du magnétoscope. Cet appareil ne fonctionne pas tant qu'il n'est pas suffisamment sec (vous pouvez éjecter la cassette). Lorsque le mode DEW (humidité) est activé, laissez l'appareil sous tension pour qu'il puisse sécher complètement.

① Capteur de la télécommande

PRÉSENTATION (suite)

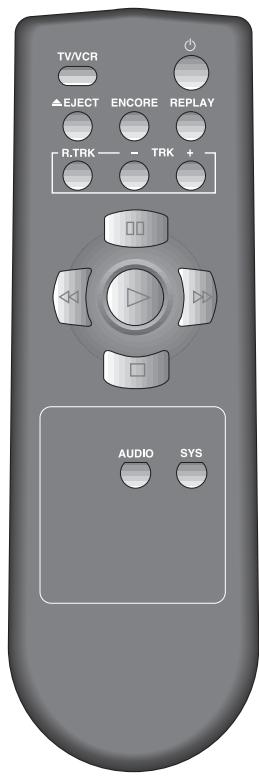

TÉLÉCOMMANDE

Cette touche n'est pas présente sur ce modèle.

ÉJECTION

Pour visualiser à nouveau un passage en cours de lecture, appuyez sur la touche "ENCORE". Le magnétoscope rembobine la cassette de 10 secondes et lit de nouveau ce passage.

Pour visualiser une cassette depuis le début, appuyez sur la touche "REPLAY". Le magnétoscope rembobine la cassette jusqu'au début.

La touche "RE-TRACKING" permet de régler automatiquement la qualité d'image lors de la lecture si celle-ci n'est pas satisfaisante.

Réglage manuel de la qualité d'image.

PAUSE

RETOUR RAPIDE ou RECHERCHE VERS L'ARRIÈRE

AVANCE RAPIDE ou RECHERCHE VERS L'AVANT

ARRÊT

En mode lecture Hi-Fi STÉRÉO, vous pouvez sélectionner le canal de sortie audio. "Hi-Fi" → "Gauche" → "Droit" → "Mono"

Cette fonction sélectionne automatiquement le signal vidéo en fonction de la cassette insérée. Lorsque la couleur d'un enregistrement vous paraît de mauvaise qualité, appuyez sur "SYS" pour régler manuellement la qualité de couleur qui vous convient. "AUTO PAL" → "PAL" → "MESECAM" → "NAP*" → "NTSC3.58" → "NTSC4.43" * NAP : lecture NTSC sur téléviseur PAL

PRÉSENTATION (suite)

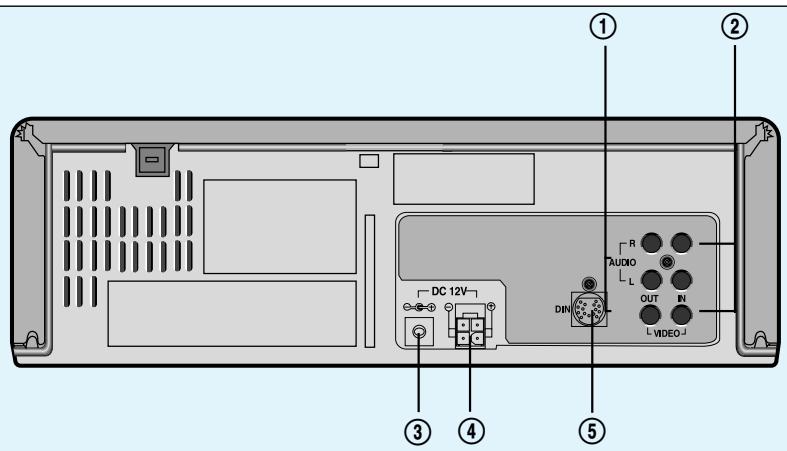

PANNEAU ARRIÈRE

① Sortie vidéo/audio

Reliez ce connecteur au connecteur VIDEO/AUDIO IN de votre téléviseur à l'aide du cordon RCA fourni.

② Entrée vidéo/audio

Reliez ce connecteur au connecteur VIDEO/AUDIO OUT de votre console de jeu, caméscope ou lecteur DVD portable, à l'aide du cordon RCA fourni.

PRÉSENTATION (suite)

③ Prise d'alimentation (+12 volts), OPTION 1

Connectez cette prise à une source d'alimentation (+12 volts). Pour utiliser cet appareil dans une voiture, utilisez le connecteur 4 (OPTION 2) afin d'assurer un fonctionnement correct.

④ Prise d'alimentation (+12 volts), OPTION 2

Pour utiliser cet appareil dans une voiture, il est recommandé d'utiliser ce connecteur doté d'un système à trois conducteurs.

• Description du connecteur ④

• Remarque : Il est fortement recommandé de connecter l'appareil à l'aide du système à trois conducteurs de l'option 2, afin d'assurer un fonctionnement correct du guide-bande hors tension. De plus, l'appareil passera automatiquement en mode veille lorsque le véhicule sera arrêté, de manière à économiser la batterie de la voiture.

⑤ Prise télécommande

Raccordez cette prise à la télécommande.

REMARQUE : Ce magnétoscope supporte une alimentation +12 V uniquement. Ne l'utilisez pas dans des véhicules offrant une alimentation +24 V. Si vous utilisez cet appareil dans un véhicule présentant une alimentation 24 V, tous les voyants lumineux clignoteront. Pour éviter un dysfonctionnement de l'appareil, déconnectez la prise d'alimentation.

INSTALLATION

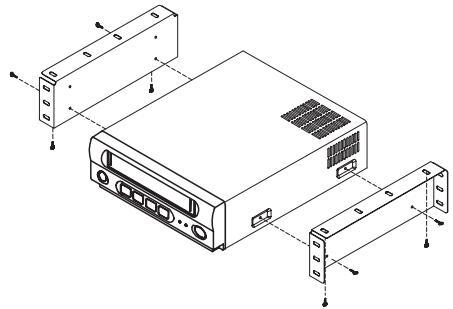

INSTALLATION DES SUPPORTS DE FIXATION

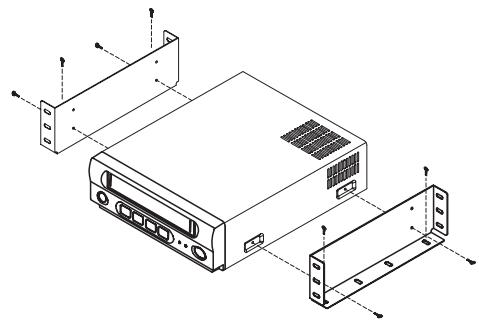

1) Position horizontale, fixation vers le bas

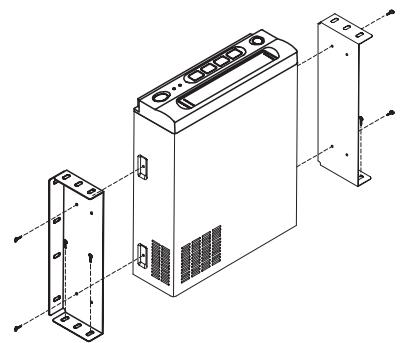

3) Position verticale, fixation vers le bas

2) Position horizontale, fixation en hauteur

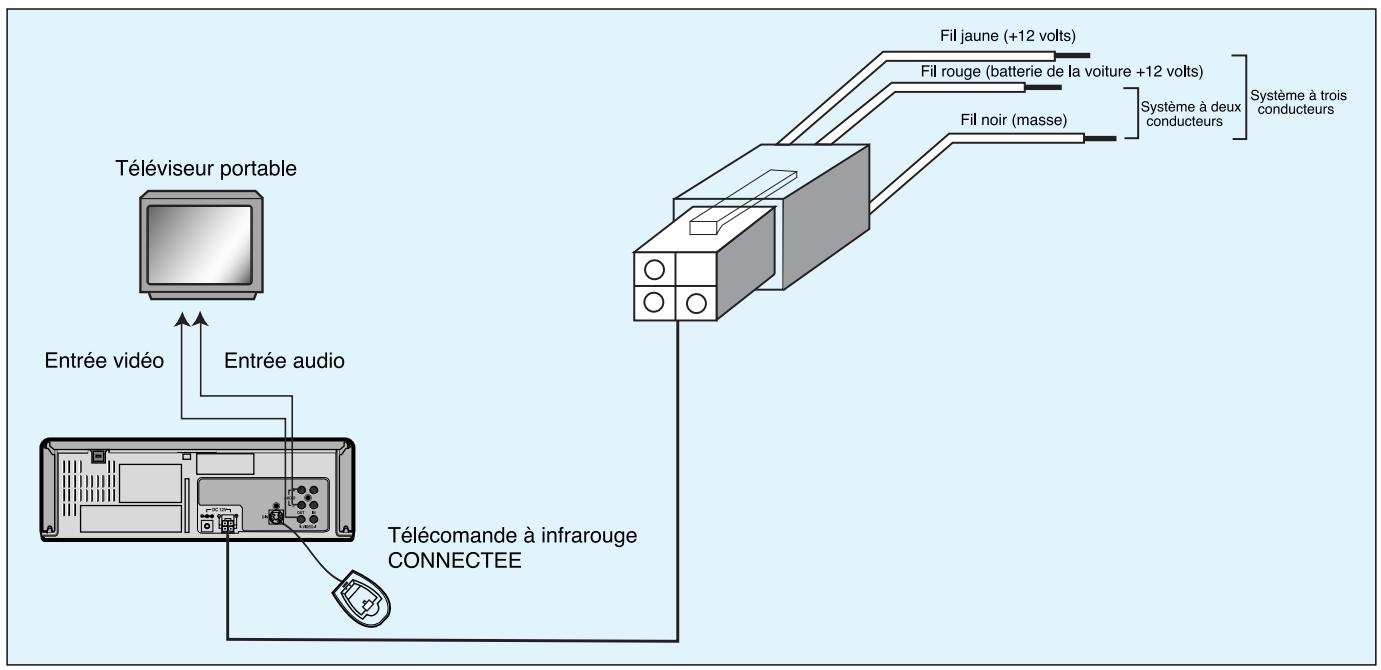

CONNEXION DU MAGNÉTOSCOPE AU TÉLÉVISEUR

COMMENT UTILISER CETTE MÉTHODE ?

• Cette méthode concerne uniquement les situations représentant un courant de sortie de +12 volts. Si l'alimentation est supérieure à 18 volts, l'appareil est automatiquement mis hors tension.
• Vérifiez la polarité du cordon d'alimentation avant d'effectuer la connexion.
• Si la polarité n'est pas respectée, l'appareil ne fonctionne pas.
• Il est recommandé de ne pas utiliser ce magnétoscope dans des conditions de chaleur excessive. Si la température intérieure du véhicule est supérieure à 45 °C, n'utilisez pas le magnétoscope. Laissez-le refroidir avant de l'utiliser.

FONCTIONNEMENT

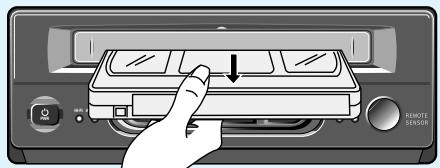

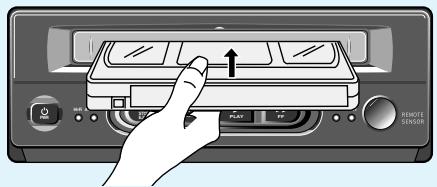

INSÉRER / ÉJECTER UNE CASSETTE

Poussez doucement la cassette dans le compartiment à cassette (flèche vers le haut).

INSERTION

• Il est impossible d'insérer une cassette à l'envers. Le voyant CST-IN (cassette insérée) s'allume.

• Lorsque vous insérez une cassette, l'appareil se met sous tension (même si l'appareil était hors tension) à condition que le cordon d'alimentation soit branché.

1. Appuyez à deux reprises sur la touche STOP/EJECT du magnétoscope (en mode lecture). La première fois, la lecture de la cassette s'arrête. La seconde fois, celle-ci est éjectée. Le voyant CST-IN s'éteint.

ÉJECTION

2. Sortez doucement la cassette.

• Même si l'appareil est hors tension, la cassette est éjectée lorsque vous appuyez sur la touche STOP/EJECT.

FONCTIONNEMENT (suite)

LECTURE

FONCTIONNEMENT (suite)

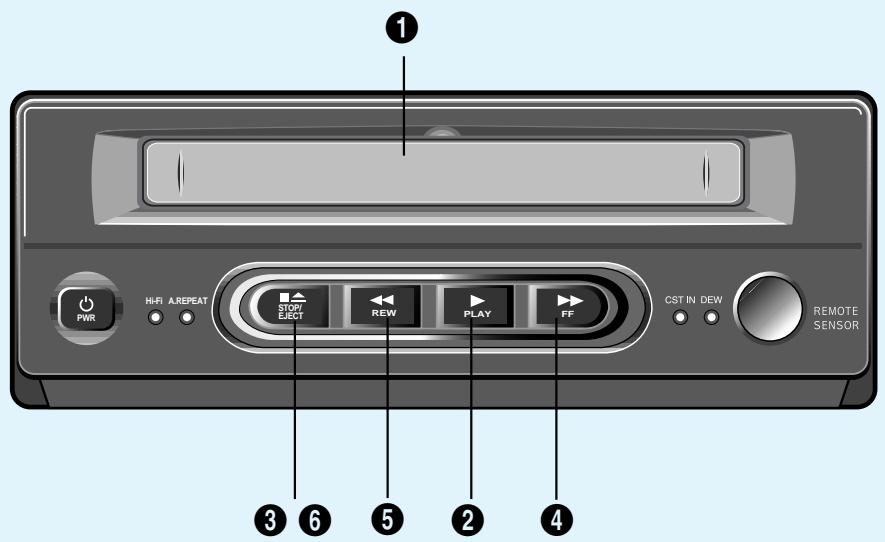

1 INSERTION	2 LECTURE	3 ARRET
L'appareil se met automatiquement sous tension lorsque l'on insère une cassette (meme s'il était éteintAAPARAVANT).	Appuyez sur la touche PLAY. Les images apparaissent dans un délate d'environ 8 secondes. La cassette se rembobine automatiquement jusqu'àu début lorsque la fin de la bande est atteinte.	Appuyez une fois sur la touche STOP/EJECT. La cassette s'arrête.
4 AVANCE RAPIDE	5 RETOUR RAPIDE	6 EJECTION
APPUYEZ sur la touche FF en mode ARRET. La cassette avance en vitesse rapide sans images ni son.	APPUYez sur la touche REW en mode ARRET. La cassette se rembobine en vitesse rapide sans images ni son.	APPUYez à nouveau sur la touche STOP/EJECT (en mode ARRET) et la cassette est éjectée.

FONCTIONNEMENT (suite)

AFFICHAGE À L'ÉCRAN, FONCTION 1

1 LECTURE	2 PAUSE	3 ARRET
PLAY HIFI SP AUTO:PAL Appuyez sur la touche PLAY. Le terme PLAY (lecture) apparait sur l'écran à fond bleu. Ensuite, les images lues apparaissent avec des mots en surimpression, environ deux secondes plus tard. Si vous ne trouvez pas le systèmeateur, appuyez sur la touche SYS de la télécommande pour régler manuellement le systèmeateur de la catégorie.	STILL ↓ CST OUT Appuyez sur la touche STILL de la télécommande. Le mot STILL (pause) apparait sur l'écran à fond bleu. Puis, les images en mode pause apparaissent, deux secondes plus tard.	STOP ↓ CST OUT Appuyez sur la touche STOP. Le mot STOP (arrêt) apparait sur l'écran à fond bleu. Puis appuyez de nouveau sur la touche STOP du magnétoscope ou sur la touche EJECT de la télécommande. Les mots CST OUT (cassette éjectée) clignotent.

FONCTIONNEMENT (suite)

AFFICHAGE À L'ÉCRAN, FONCTION 2

MODE AVANCE RAPIDE ET RECHERCHE VERS L'AVANT

CUE1

CUE2

Appuyez sur la touche FF en mode ARRET. La cassette avance à vitesse rapide sans images ni son.

Appuyez sur la touche FF du magnétoscope ou sur la touche de la télécommande en mode LECTURE. Le mot CUE1 (recherche vers l'avant 1) apparaît sur l'écran à fond bleu.

Si vous appuyez sur la touche FF du magnétoscope ou sur la touche ▶ de la télécommande, l'appareil passe en mode CUE2 (recherche vers l'avant 2).

Après deux secondes, les images en mode recherche vers l'avant apparaissent sans mots en surimpression.

Appuyez sur la touche FF du magnétoscope ou sur la touche ▶ de la télécommande en mode ARRET.

MODE RETOUR RAPIDE ET RECHERCHE VERS L'ARRIÈRE

REV1

Appuyez sur la touche REW en mode ARRET. La cassette se rembobine à vitesse rapide sans images ni son.

Appuyez sur la touche REW du magnétoscope ou sur la touche de la télécommande en mode LECTURE. Le mot REV1 (recherche vers l'arrière 1) apparaît sur l'écran et fond bleu.

Si vous appuyez sur la touche REW du magnétoscope ou sur la touche de la télécommande, l'appareil passe en mode REV2 (recherche vers l'arrière 2).

Après deux secondes, les images en mode recherche vers l'arrière apparaissent sans mots en surimpression.

Appuyez sur la touche REW du magnétoscope ou sur la touche < de la télécommande en mode ARRET.

FONCTIONS SPECIALES

Le magnétoscope passe en mode lecture lors de l'utilisation de fonctions spéciales, dès que vous appuyez sur la touche PLAY. Lors de l'utilisation des fonctions spéciales, des interférences et une couleur de mauvaise qualité peuvent affecter l'image. Cela n'est pas le signe d'une défaillance de l'appareil.

1 EFFECTUER VISUELLEMENT UNE RECHERCHE VERS L'AVANT

Appuyez une fois sur la touche FF en mode LECTURE. La cassette avance rapidement en laissant défiler les images. Appuyez de nouveau sur cette touche pour une lecture encore plus rapide de la cassette.

• EFFECTUER VISUELLEMENT UNE RECHERCHE VERS L'ARRIERE

Appuyez une fois sur la touche REW en mode LECTURE. La cassette se rembobine rapidement en laissant défiler les images. Appuyez de nouveau sur cette touche pour rembobiner la cassette encore plus rapidement.

3 REACTIVER LE REGLAGE AUTOMATIQUE DE LA QUALITE DE L'IMAGE

Appuyez sur la touche PLAY en mode lecture. Le magnétoscope passe en mode réglage automatique de la qualité de l'image.

4 SELECTIONNER LA SORTIE AUDIO HI-FI

Lors de la lecture d'un programme Hi-Fi, le voyant Hi-Fi s'allume en vert. Appuyez sur la touche PLAY en mode lecture. Le magnétoscope passe en mode réglage automatique de la qualité de l'image. À ce moment-là, appuyez de nouveau sur PLAY. Vous pouvez alors sélectionner la sortie audio de votre choix dans l'ordre ci-dessous.

Hi-Fi → Hi-Fi → G → Hi-Fi → D → mono → Hi-Fi

FONCTIONS SPÉCIALES (suite)

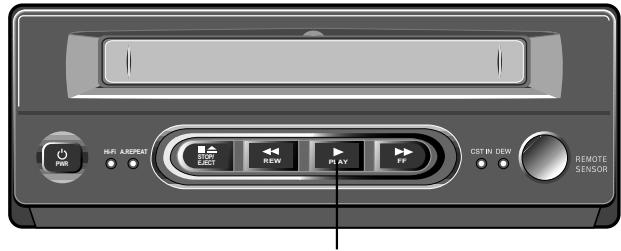

⑤ RÉGLAGE AUTOMATIQUE DE L'IMAGE

• Étant donné que ce magnétoscope dispose de la fonction de réglage automatique de la qualité de l'image, il lit des images de bonne qualité sans avoir à utiliser des fonctions spéciales.
• Le réglage automatique de la qualité de l'image s'effectue automatiquement lorsqu'une cassette est insérée. Lors du réglage automatique de la qualité de l'image, le voyant de lecture clignote. Une fois ce réglage terminé, le voyant de lecture s'allume.
• Si des interférences apparaissent sur l'image en mode lecture, appuyez sur la touche PLAY pour réactiver la fonction de réglage automatique de l'image.

REMARQUE : Ce magnétoscope dispose d'une fonction de démarrage automatique. Ce magnétoscope se met sous tension et passe automatiquement en mode lecture lorsqu'une cassette est insérée.

Touche PLAY

FONCTIONS SPÉCIALES (suite)

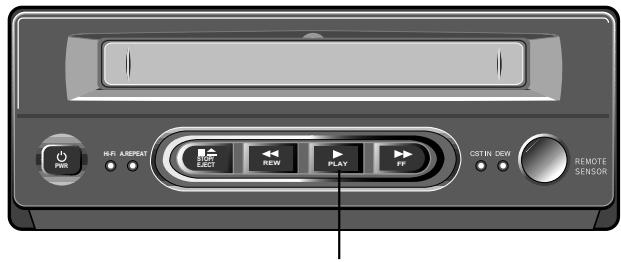

● RÉPÉTITION AUTOMATIQUE

• Appuyez sur la touche PLAY pendant 2 secondes en mode lecture.

Le voyant s'allume en rouge et le magnétoscope passe en mode répétition :

"LECTURE → FIN DE LA CASSETTE → REMBOBINER → LECTURE".

• En mode répétition automatique, seule la touche PLAY fonctionne.
• Pour désactiver le mode répétition automatique, appuyez de nouveau sur la touche PLAY pendant 2 secondes. Le voyant s'éteint.

Touche PLAY

FONCTIONS SPÉCIALES (suite)

GUIDE-BANDE HORS TENSION

• Cette fonction permet de protéger la cassette lorsque le véhicule est arrêté et l'alimentation coupée.
• Si vous arrêtez votre véhicule, la cassette est éjectée de la surface des rouleaux pour éviter qu'elle soit endommagée si vous n'utilisez pas l'appareil pendant une longue période. Lorsque vous utilisez le magnétoscope après avoir redémarré le véhicule, vous devez régler l'appareil pour restaurer le mode dans lequel il était avant l'arrêt du véhicule.
• Pour une utilisation correcte, le cordon d'alimentation doit être connecté comme indiqué ci-dessous (reportez-vous à la page 8 : système à trois conducteurs).

FIL ROUGE - BATTERIE DE LA VOITURE +12 VOLTS

FIL JAUNE - +12 VOLTS

FIL NOIR - BATTERIE DE LA VOITURE (MASSE)

NOTES IMPORTANTES

1) Placement horizontal sur surface plane

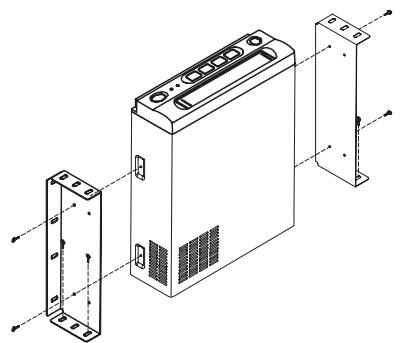

3) Placement vertical sur surface plane

Cette carte de garantie ne s'applique qu'aux pays énumérés ici, et aux conditions stipulées.

Ce volet est à conserver par l'utilisateur et à retourner (lui ou sa photocopie) obligatoirement avec l'appareil en cas d'intervention S.A.V. ou d'éventuel échange.

Uniquement valables en Belgique et au Grand-Duché de Luxembourg.

La garantie est assurée par la S.A. TRIONIC N.V. uniquement par l'intermédiaire de ses services officiels de réparations, ou par les revendeurs agréés.

La période de garantie de 1 an prend cours à la date d'achat de l'appareil.

La carte de garantie doit être dûment complétée et mentionner :

Marque, type, numéro de série, vendeur et date d'achat, et doit être présentée lors de toute démarche de réparation sous garantie.

La garantie comprend : pièces détachées et main-d'œuvre (à l'exception de : tête de lecture, aiguilles) et couvre uniquement les défauts reconnus par nous, dont la fabrication est responsable.

La garantie ne couvre pas : un mauvais usage de l'appareil, ou l'ouverture de l'appareil par un tiers incompétent.

Ne sont pas non plus couverts : mauvais raccordement ou montage, mauvais usage de l'installation électrique de la voiture. La garantie ne couvre pas le démontage et le remontage de l'appareil.

Les frais et risques d'envoi sont à charge de l'acheteur.

Pour les autoradios montés dans la voiture, la responsabilité de la S.A. TRIONIC N.V. ne peut en aucun cas être mise en cause pour la perte du véhicule suite à l'usage de ses produits. La S.A. TRIONIC N.V. n'est pas responsable des dommages causés aux bandes, cassettes ou disques, éventuellement suite à des autoradios défectueux.

La garantie n'est pas d'application pour les appareils dont le numéro de série a été supprimé ou endommagé.

La mauvaise utilisation du système CATS et/ou l'oubli du n° de code CATS ne sont pas couverts par la garantie.

CONDITIONS DE GARANTIE POUR LA BELGIQUE ET LE GRAND-DUCHÉ DE LUXEMBOURG

• La garantie donne droit à l'échange gratuit des composants jugés défectueux par nos services techniques ainsi qu'à la prise en charge des frais de main-d'œuvre, ceci pendant une durée de 12 mois à partir de la date d'achat.
• La garantie ne donne droit à aucune indemnité pour préjudice consécutif à l'immobilisation de l'appareil ni aux frais éventuels de dépose et pose de l'appareil.
• La garantie ne prend pas en charge les frais de transport de l'appareil.
• La garantie ne s'applique pas dans les cas suivants :
• Mauvaise utilisation de l'appareil, ou mauvais montage.
• Transport effectué sans précaution.
• Alimentation électrique non adaptée à la tension d'utilisation de l'appareil.
• Chocs ou bris éventuels.
• Usure anormale due à un mauvais entretien (non nettoyage des têtes de lecteurs).
• Intervention ou modification de l'appareil par toute personne étrangère au service technique.

CLARION

• La garantie contractuelle prévue par la présente carte de garantie ne se substitue pas à l'acheteur de la garantie légale contre les conséquences des défauts ou vices cachés.

EN CAS DE PERTE OU D'OUBLI, OU SUITE À TOUTES MANIPULATIONS ENTRAÎNANT LE BLOCAGE DE L'APPAREIL, LE RECODAGE DE L'APPAREIL N'EST PAS COUVERT PAR LA GARANTIE.
