Produkttyp	VHS-videobandspelare
Märke	DAEWOO
Modell	CVP9700
Strömförsörjning	12 V DC
Bandformat	VHS
Avspelningslägen	PAL, MESECAM, NTSC 3.58, NTSC 4.43 (auto/manuell)
Funktioner	Spela, paus, snabbspolning framåt, snabbspolning bakåt, sökning framåt/bakåt
Automatisk upprepning	Ja
Ljudutgång	Hi-Fi stereo (valbar)
Anslutningar	Video/ljud RCA (ingång/utgång), fjärrkontrollsuttag
Bandstyrning vid strömavbrott	Ja (skydd i fordon)
Automatisk bildjustering	Ja
Skärmvisning	Ja
Säkerhet	Öppna inte, undvik fukt, utsätt inte för regn
Underhåll	Rengöring av läshuvuden
Medföljande tillbehör	RCA-kabel, fjärrkontroll
Garanti	1 år (Belgien och Luxemburg)

Vanliga frågor - CVP9700 DAEWOO

Hur sätter jag i en kassett i videobandspelaren CVP9700?

Sätt i kassetten försiktigt i facket med pilen uppåt. Indikatorn CST-IN tänds. Enheten slås på automatiskt om strömkabeln är ansluten.

Varför blinkar DEW-indikatorn?

DEW-indikatorn (fukt) blinkar när det är för mycket fukt inuti. Låt enheten vara påslagen för att torka helt. Du kan mata ut kassetten.

Hur matar jag ut en kassett?

Tryck två gånger på STOPP/MATA UT-knappen: första gången för att stoppa uppspelning, andra gången för att mata ut. Indikatorn CST-IN släcks.

Hur använder jag automatisk upprepning?

I uppspelningsläge, tryck på SPELA i 2 sekunder. Indikatorn Auto Repeat tänds rött. Kassetten spolas tillbaka och spelas upp i loop. För att avaktivera, tryck på SPELA igen i 2 sekunder.

Hur justerar jag bildkvaliteten om den är dålig?

Tryck på SYS-knappen på fjärrkontrollen för att manuellt välja färgsystem (PAL, MESECAM, etc.). Du kan också trycka på SPELA för att återaktivera automatisk justering.

Hur ansluter jag videobandspelaren till TV:n?

Använd medföljande RCA-kabel för att ansluta videobandspelarens video/ljudutgång till TV:ns video/ljudingång.

Kan jag använda denna enhet i en bil?

Ja, den är konstruerad för 12V-strömförsörjning. Använd treledarkontakten (alternativ 2) för korrekt drift och för att spara batteriet.

Vad gör jag om enheten inte slås på?

Kontrollera att strömkabeln är ansluten till en 12V DC-källa och att polariteten är korrekt. Om spänningen överstiger 18V stängs enheten av. Se till att ingen kassett är isatt (enheten slås på automatiskt med en kassett).

Hur rengör jag läshuvudena?

Använd en speciell rengöringskassett för videobandspelare. Undvik att öppna enheten.

Vad är garantin för DAEWOO CVP9700?

Garantin är 1 år från inköpsdatum och täcker delar och arbete, förutom läshuvuden. Den gäller i Belgien och Luxemburg. Spara garantibeviset.

BRUKSANVISNING CVP9700 DAEWOO

• Notera att enheten matas med 12 Volt.
• Enheten får inte utsättas för regn eller fukt av risk för brand eller elchock.
• Försök inte att öppna höljet, apparaten innehåller inga delar som du kan reparera själv. All service bör utföras av auktoriserad servicepersonal.
• Videobandspelaren ska inte placeras nära element eller andra värmekällor.
• Använd eller förvara inte apparaten nära starka magnetfält.
• Om du av misstag spiller vätska på apparaten ska du omedelbart bryta strömtillförseln och kontakta auktoriserad servicepersonal.
• Undvik att placera apparaten där den utsätts för kraftiga vibrationer.
• Placera inga tunga föremål på apparaten.
• Videobandspelaren får bara användas horisontellt (liggande) eller vertikalt (stående).
• Innan du börjar använda apparaten ska allt papper och emballage avlägsnas. Ventilationshål eller öppningar på apparatens ovansida eller sidor får inte täckas över när den används.
• Om elsladden är ansluten till ett likströmsuttag slås strömmen automatiskt på när du matar in ett videoband i apparaten. Tvinga inte in ett videoband om elsladden inte är ansluten.
• Ta ut videobandet när det har spelats klart. Flytta inte apparaten med ett videoband inmatat.
• Förvara videoband stående i sina fodral eller andra lämpliga behållare.

Som en säkerhetsåtgärd, anteckna din videobandspelares modell- och serienummer här. Då har du informationen tillgänglig om apparaten behöver service eller blir stulen. Du kan också klistra in kvittot här.

Modellnummer:

Serienummer:

Kopdatum:

Butikens namn och adress:

FUNKTIONER

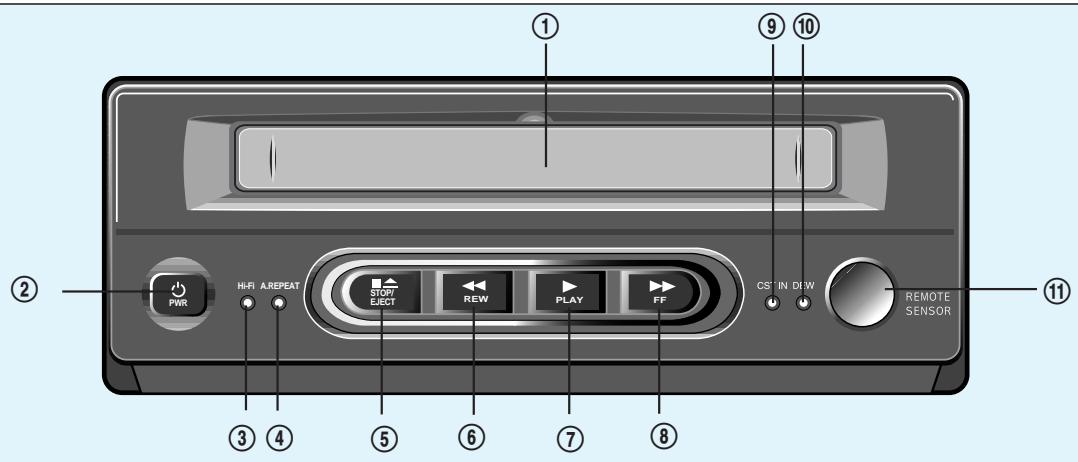

FRONTPANELEN

En röd strömindikeringslampa lyser när apparaten tillförs ström. Genom att trycka på den här knappen slår du på och stänger av videobandspelaren.

När apparaten är påslagen lyser en röd strömlampa och gröna knappar.

③ Hifi-lampa

En grön lampa tänds i Hifi-läge.

④ Lampa för auto repeat-funktionen (se även sid 17)

En röd lampa tänds när apparaten är i läget för automatisk upprepad avspelning.

⑤ Stopp/mata ut-knapp (Stop/Eject)

Tryck på knappen en gång för att avbryta avspelningen och en gång till för att mata ut videobandet.

FUNKTIONER (fortsättning)

⑥ Bakatpolning/Snabb bakatpolning

Tryck på knappen i AVSPELNINGSLÄGE för att söka bakåt på bandet. Om du trycker på knappen i STOPPLÄGE snabbspolas bandet bakåt.

En orange lampa tänds vid bakåtspolning.

⑦ Avspelningsknapp (PLAY)

Tryck på knappen för att spela av ett inspelat band, eller för att avbryta andra funktioner, till exempel framåt- eller bakåtspolning.

Under avspelning lyser en orange indikatorlampa. I autotrackingläge blinkar lampan.

⑧ Framåtspolning/Snabb framåtspolning

Tryck på knappen i AVSPELNINGSLÄGE för att söka framåt på bandet. Om du trycker på knappen i STOPPLÄGE snabbspolas bandet framåt.

En orange lampa tänds vid framåtspolning.

⑨ Lampa för videokassett

En grön lampa lyser när en videokassett är inmatad i apparaten.

⑩ Kondensindikator

Lampan blinkar (om apparaten får ström) om det finns för mycket kondens i apparaten. Det går inte att använda enheten innan kondensen har torkat ut (bandet går dock att mata ut). Om kondenslampan tänds ska du lämna apparaten påslagen tills den har torkat ut.

Fjärrmottagare

FUNKTIONER (fortsättning)

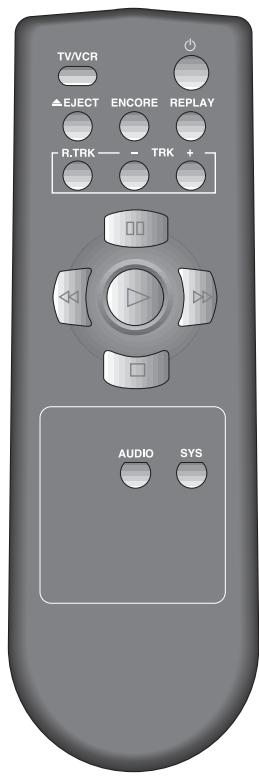

FJÄRRKONTROLLEN

STRÖM PÅ/AV

Ej tillgänglig på denna modell

KASSETTUTMATNING

Tryck på den här knappen (ENCORE) för att titta på aktuell bild en gång till under avspelning. Videobandspelaren spolar tillbaka bandet 10 sekunder och spelar sedan av bandet på nytt.

Tryck på den här knappen (REPLAY) när du vill titta på bandet från början igen. Videobandspelaren spolar då tillbaka till början på bandet.

Vid bildstörningar under avspelning kan du trycka på den här knappen (RE-TRACKING) för att automatiskt justera bildkvaliteten.

Manuell tracking, " - ", " +".

STILLBILD

BAKÅTSPOLNING/SNABBSPOLNING BAKÅT

FRAMÅTSPOLNING/SNABBSPOLNING FRAMÅT

STOPP

I hifi-avspelningsläge väljer du audiokanal med den här knappen: "Hi-Fi" "Vänster (Left)" "Höger (Right)" "Mono"

Den här funktionen väljer automatiskt videosignalsystem efter den inmatade kassetten. Tryck på knappen (SYS) tills du får bäst färgkvalitet:

"AUTO PAL" → "PAL" → "MESECAM" → "NAP* → "NTSC3.58" → "NTSC4.43"

• NAP: NTSC-avspelning på en PAL-tv

FUNKTIONER (fortsättning)

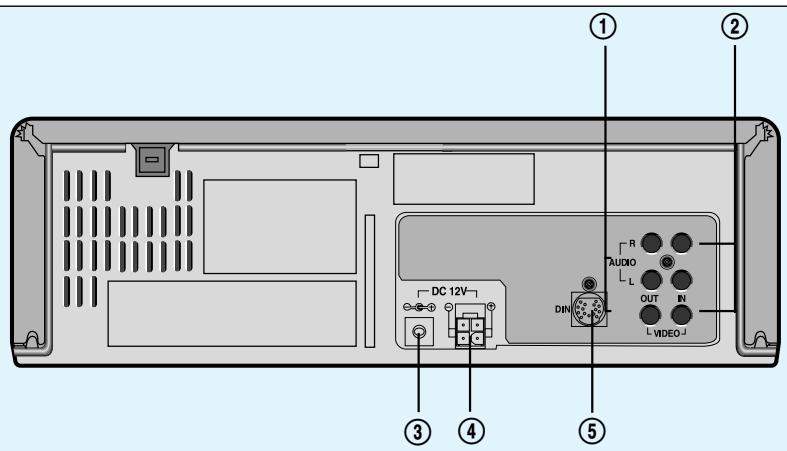

APPARATENS BAKSIDA

①VIDEO/AUDIO UT

Anslut den medföljande RCA-kabeln mellan detta uttag och VIDEO/AUDIO IN-uttaget på din tv-apparat.

②VIDEO/AUDIO IN

Anslut den medföljande RCA-kabeln mellan detta uttag och VIDEO/AUDIO UT-uttaget på en spelkonsoll, videokamera eller bärbar DVD-spelare.

FUNKTIONER (fortsättning)

③ LIKSTRÖM IN (12V LIKSTRÖM) ALTERNATIV 1

Anslut detta uttag till en likströmskälla (DC 12 V, PLUS och JORD). Om videobandspelaren ska användas i ett fordon, bör anslutning ④ användas (alternativ 2 nedan).

④ LIKSTRÖM IN (12V LIKSTRÖM) ALTERNATIV 2

För användning i ett fordon, rekommenderas att denna anslutning med 3 kablar används.

• Beskrivning av anslutning ④

• Notera: Vi rekommenderar starkt att apparaten ansluts enligt ALTERNATIV 2 med 3 kablar. Detta för att säkerställa att avstängnings- och bandskyddsfunktionen fungerar korrekt. Videobandspelaren ställs automatiskt i standby-läge när fordonet stängs av för att spara på bilbatteriet.

⑤ IR-INGÅNG

Ansluts till fjärrkontrollens utgång.

NOTERA: Apparaten är endast avsedd för 12 volt och bör därför inte användas i fordon med 24 volt.

Om videobandspelaren används i ett fordon med 24 volt kommer alla indikatorlampor att blinka. För att undvika skador på apparaten, bör du stänga av strömtillförseln.

INSTALLATION

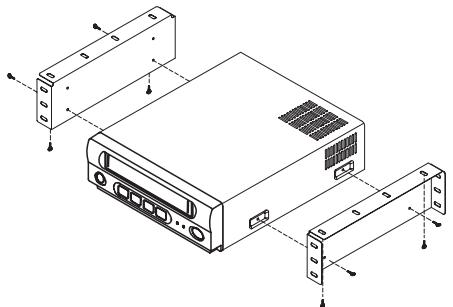

INSTALLATION AV MONTERINGSKONSOLLER

2) Horisontell upphängd placering

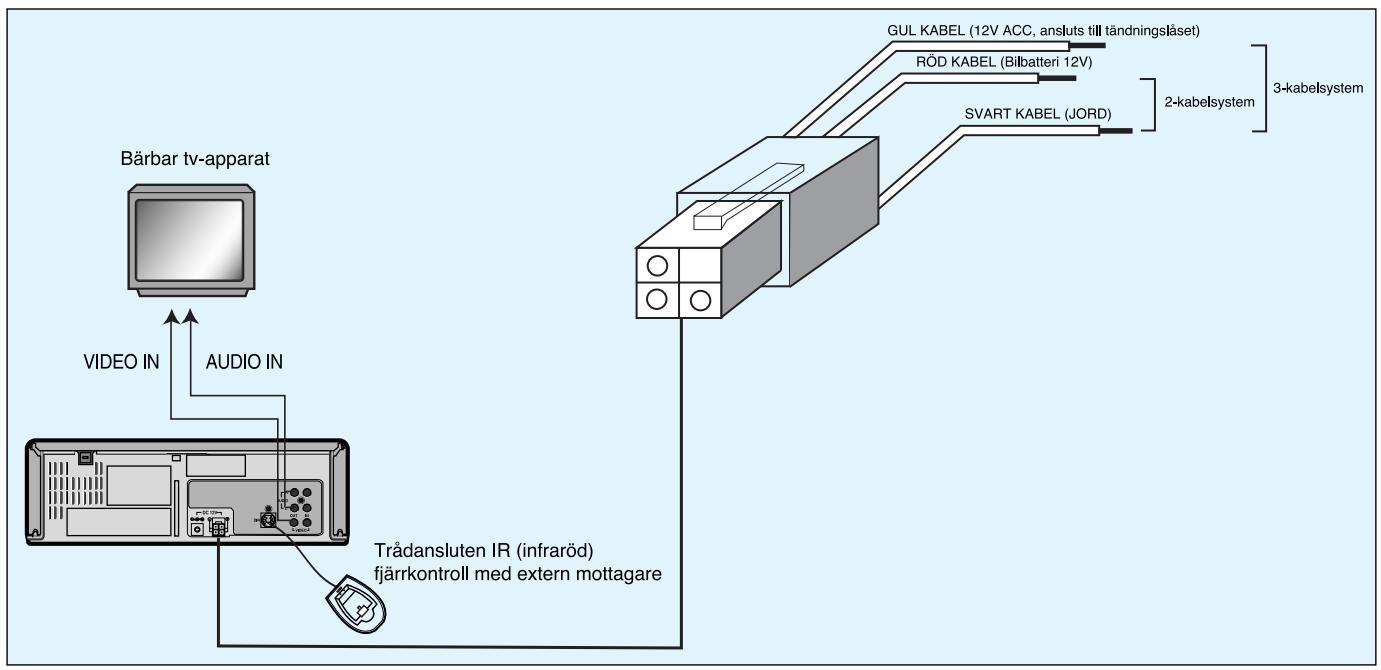

ANSLUTNING AV VIDEOBANDSPELAREN TILL EN TV-APPARAT

TÄNK PÅ ATT

• Du kan bara ansluta videobandspelaren till likström 12 Volt. Om mer än 18 Volt tillförs apparaten stängs den automatiskt av.
• Det är viktigt att elsladdens polaritet kontrolleras innan du gör anslutningen.
• Om polariteten förväxlas fungerar inte apparaten.
• Apparaten bör inte användas i stark hetta. Om temperaturen i fordonet är över 45 grader Celsius, ska apparaten inte användas. Den måste då svalna innan den används.

GRUNDLÄGGANDE ANVÄNDNING

MATA IN/UT VIDEOKASSETTBAND

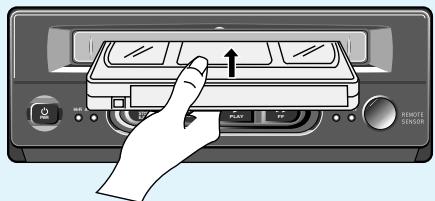

MATA IN

För försiktigt in videobandet i kassettfacket (med pilmarkören uppåt).

• Det går inte att mata in en felvänd kassett.

En lampa tänds som visar att ett kassettband har matats in.

• När ett videoband matas in slås apparaten på automatiskt, förutsatt att elsladden är ansluten.

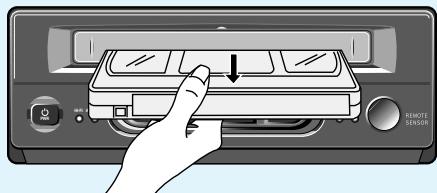

MATA UT

Tryck på STOPP/MATA UT-knappen (STOP/EJECT) på apparaten två gånger (under AVSPELNING). Första knapptryckningen stannar bandet och den andra matar ut det. Indikatorlampan släcks.

Dra ut kassettbandet försiktigt.

• Du kan trycka på STOPP/MATA UT-knappen för att ta ut ett band även om apparaten inte är påslagen.

GRUNDLÄGGANDE ANVÄNDNING (fortsättning)

AVSPELNING

GRUNDLÄGGANDE ANVÄNDNING (fortsättning)

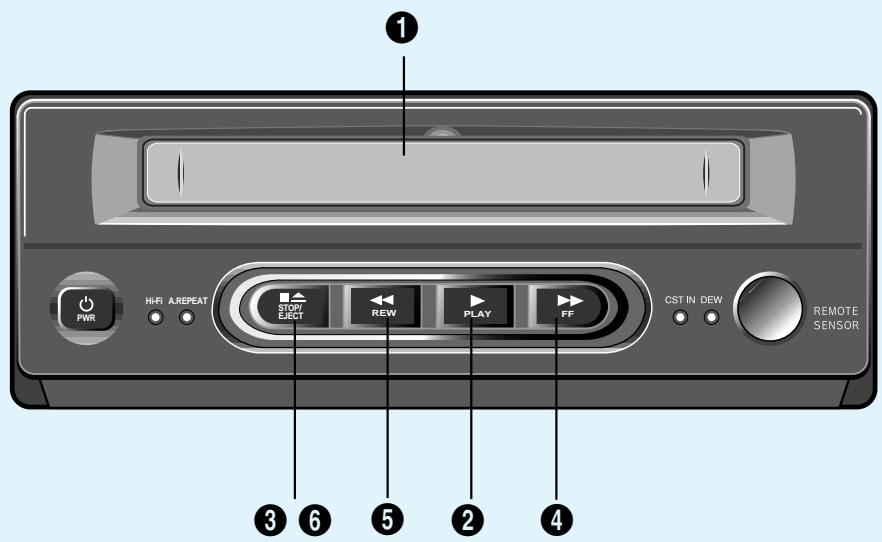

1 MATA IN ETT VIDEOKASSETTBAND	2 AVSPELNING	3 STOPPA
Apparaten slås automatiskt på;när du matar in ett kassettband.	Tryck på AVSPELNINGS-knappen (PLAY). Inom ca 8 sekunder visas bilden. När bandet har spelats av klart, spolas det automatiskt tillbaka till början.	Tryck på STOPP/MATA UT-knappen (STOP/EJECT) en gäng. Bandet stannar.
4 SNABBSPOLNING FRAMÅT	5 SNABBSPOLNING BAKÅT	6 MATA UT ETT VIDEOKASSETTBAND
Tryck på FRAMÅTSPOLNINGS-knappen (FF) i STOPP-laget. Bandet snabbspolas framåt utan bild och ljud.	Tryck på TILLBAKASPOLNINGS-knappen (REW) i STOPP-laget. Bandet snabbspolas bakåt utan bild och ljud.	Tryck på STOPP/MATA UT-knappen (STOP/EJECT) en gäng till (i STOPP-laget) für att mata ut bandet.

GRUNDLÄGGANDE ANVÄNDNING (fortsättning)

OSD - FUNKTION (SKÄRMVISNING)-1

1 AVSPELNING	2 STILLBILD	3 STOPPA
PLAY ↓ PLAY HIFI SP AUTO:PAL Tryck på AVSPELNINGS-knappen (PLAY). "PLAY" visas på skärmen. Inom ca 2 sekunder visas sedan bilden under skärmtexten. Om du inte fær{n当场, tryck på SYS-knappen på fjällkontrollen for att manuell't ställa in videofårgsystemet.	STILL ↓ Tryck på STILLBILDS-knappen ( STILL) på fjällkontrollen. "STILL" visas på skärmen. Inom ca 2 sekunder visas stillbilden.	STOP ↓ CST OUT Tryck på STOPP-knappen. "STOP" visas på skärmen. Tryck sedan på STOPP-knappen på apparaten eller på MATA UT-knappen (EJECT) på fjällkontrollen. Dà blinkar texten "CST OUT".

GRUNDLÄGGANDE ANVÄNDNING (fortsättning)

OSD - FUNKTION (SKÄRMVISNING)-2

SNABBSPOLNING FRAMÅT OCH FRAMÅTSPOLNING

Om du trycker på FRAMÅTSPOLNINGS-knappen (FF) på apparaten eller på knappen ➔ på fjärrkontrollen under avspelning (PLAY-läge) spolas bandet framåt med bild och "CUE 1" (framåtspolning) visas på skärmen mot en blå bakgrund.

Om du på nytt trycker på FF eller på knappen ➔ på fjärrkontrollen spolas bandet framåt snabbare med bild och "CUE2" visas på skärmen. Efter ca 2 sekunder försvinner skärmtexten.

Tryck på FF i STOPP-läge för att snabbspola bandet framåt utan bild och ljud.

SNABBSPOLNING BAKÅT OCH BAKÅTSPOLNING

Om du trycker på BAKÅT-knappen (REW) på apparaten eller på knappen «» på fjärrkontrollen under avspelning (PLAY-läge) spolas bandet bakåt med bild och "REV1" (bakåtspolning) visas på skärmen mot en blå bakgrund. Om du på nytt trycker på REW eller på knappen ➔ på fjärrkontrollen spolas bandet bakåt snabbare med bild och "REV2" visas på skärmen. Efter ca 2 sekunder försvinner skärmtexten. Tryck på REW i STOPP-läge för att snabbspola bandet bakåt utan bild och ljud.

SPECIELLA FUNKTIONER

När du utför dessa speciella funktioner ställs videobandspelaren i avspelningsläge så fort som du trycker på PLAY-knappen. Ljud- och färgstörningar kan uppkomma. Detta är normalt och inget fel hos apparaten.

1 ATT SÖKA FRAMÄT VISUELLT	2 ATT SÖKA BAKÄT VISUELLT
Tryck på FRAMÄTSPOLNINGS-knappen (FF) en,gång under avspelning. Bandet spelas dã framåt med bibehällen bild. Om du trycker på knappen en,gång till snabbspolas bandetframåt.	Tryck på BAKÄTSPOLNINGS-knappen (REW) en,gång under avspelning. Bandet spelas dã bakåt med bibehällen bild. Om du trycker på knappen en,gång till snabbspolas bandetbåkt.
3 RE-AUTO TRACKING	4 VÄLJA HIFI-AUDIO
Tryck på PLAY under avspelning. Apparaten stãlls i låget Re-Auto tracking.	Under hifi-avspelning lyser den gröna hifi-indikatorlampan. Tryck på PLAY under avspelning fãr att stãlla in autotracking-låget. Tryck på PLAY ingen for att vãlja audio output enligt nedanstãende: "Hi-Fi → Hi-Fi → L(vänster) → Hi-Fi → R(höger) → mono → Hi-Fi → "

SPECIELLA FUNKTIONER (fortsättning)

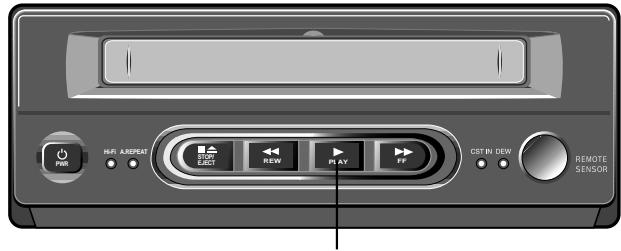

⑤ AUTOTRACKING-FUNKTION

• Tack vare att din videobandspelare är utrustad med en autotracking-funktion visar den en bra bild utan att du behöver utföra några speciella funktioner.
• Autotracking-funktionen aktiveras automatiskt när ett videokassettband matas in i apparaten.
• Indikeringslampan för avspelning blinkar när autotracking-funktionen aktiveras. Därefter lyser lampan med fast sken.
• Om du upplever bildstörningar under avspelning, tryck på PLAY för att starta om autotracking-funktionen.

NOTERA: Apparaten är utrustad med autostart-funktion. Den slås automatiskt på och börjar spela upp bandet när ett kassettband matas in.

AVSPELNINGS-knapp (PLAY)

SPECIELLA FUNKTIONER (fortsättning)

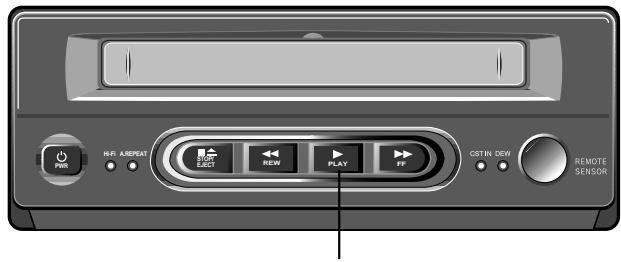

6 AUTOREPEAT-FUNKTION

• Tryck och håll ned PLAY-knappen i 2 sekunder under avspelning för att ställa in automatisk upprepad avspelning: "AVSPELNING → SLUTET AV BANDET → TILLBAKASPOLNING → AVSPELNING". Den röda indikatorlampan tänds.
• I autorepeat-läget fungerar bara PLAY-knappen. För att inaktivera läget, håll ned PLAY-knappen i 2 sekunder tills indikatorlampan släcks.

AVSPELNINGS-knapp (PLAY)

SPECIELLA FUNKTIONER (fortsättning)

AVSTÄNGNING-BANDSKYDD

• Den här funktionen är till för att skydda bandet när fordonet stängs av.
• När du stänger av fordonet avbryts avspelningen för att skydda bandet från att skadas om videobandspelaren inte används under en längre tid.
• När du startar fordonet igen får du återuppta avspelningen manuellt.
• För korrekt användning bör elsladden anslutas enligt nedanstående (se även sid 8, 3-kabelsystem).

RÖD KABEL - BILBATTERI 12V LIKSTRÖM (PERMANENT PLUS)

GUL KABEL - 12 V ACC (TÄNDNINGSSTRÖM)

SVART KABEL - BILBATTERI JORD

CLARION Service

Claron Svenska AB förbinder sig härmed att avhjälpa fel och brister, som kan hänföras till fabrikations- eller materialfel, inom 12 månader efter leverans. Förutsättningen är att apparaten inlämnas eller insändes till oss betald porto tillsammans med detta garantibevis. Apparaten returneras av annat slag innefattas ej av garantin.

Garantin upphör att gälla

a) vid felaktig inkoppling

b) vid uppenbara indirekta skador, orsakade av åsknedslag, felaktig spänning eller stormart, yttre mekanisk åverkan, olyckshändelse, överbelastning, naturligt slitage, fukt, dålig skötsel, reparation utförd utan vår vetskap eller skador av annan orsak utom vår kontroll.

c) för ren förbrukningsmaterial såsom säkringar, lampor, batterier etc.

d) om apparatens tillverkningsnummer gjorts oläsligt.

*GARANTIN OMFATTAR EJ APPARATER SOM BLOCKERATS PÅ GRUND AV ATT FEL CATS-KOD HAR ANVÄNTS SAMT OM APPARATENS ÄGARE EJ KAN ANGE CATS-KODEN OCH APPARATEN DÄRFÖR ÄR OBRUKBAR.
