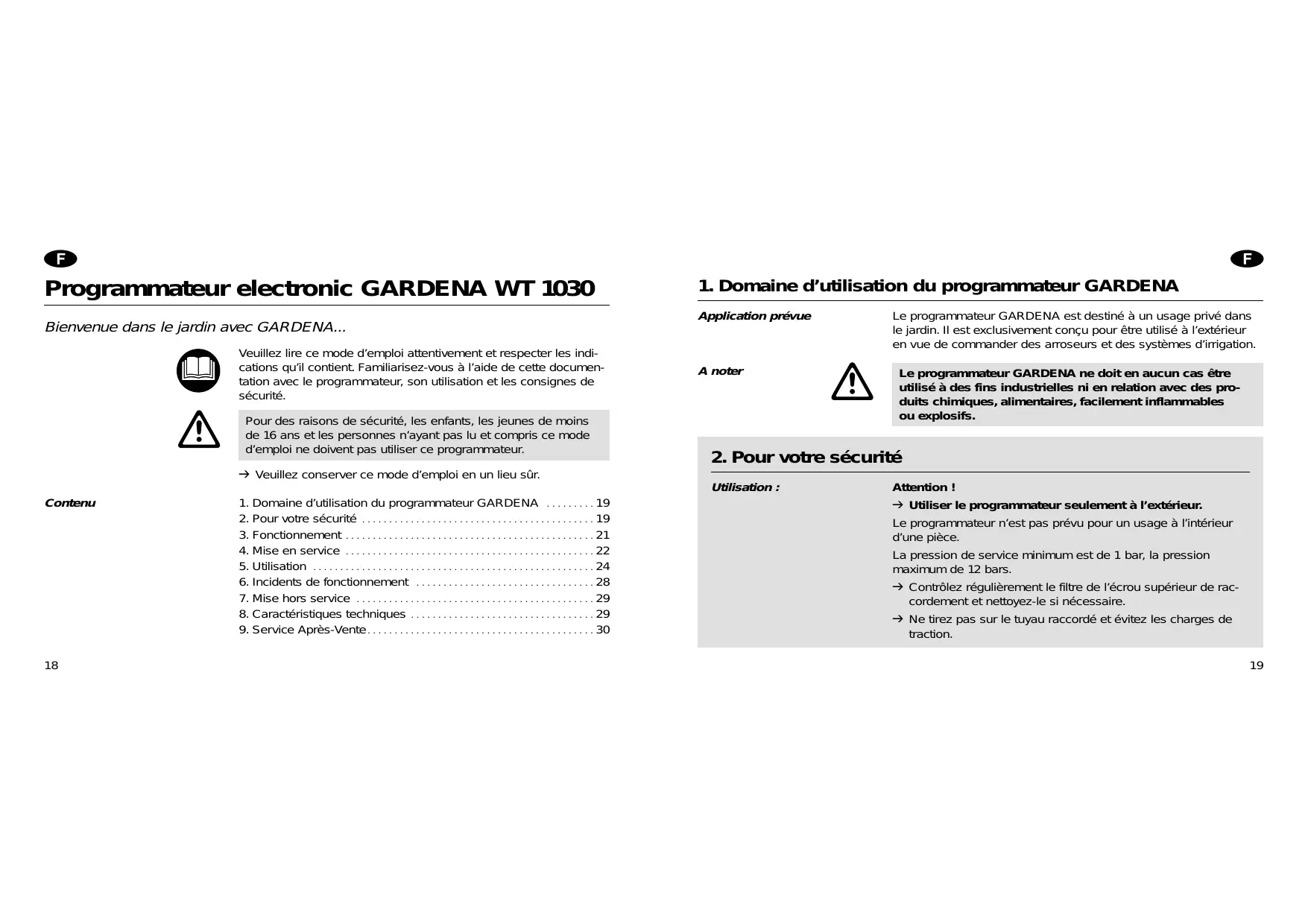

MODE D'EMPLOI WT1030 GARDENA
Bienvenue dans le jardin avec GARDENA...
Veuillez lire ce mode d'emploi attentivement et respecter les indications qu'il contient. Familiarisez-vous à l'aide de cette documentation avec le programmateur, son utilisation et les consignes de sécurité.
Pour des raisons de sécurité, les enfants, les jeunes de moins de 16 ans et les personnes n'ayant pas lu et compris ce mode d'emploi ne doivent pas utiliser ce programmateur.
Veuillez conserver ce mode d'emploi en un lieu sûr.
Contenu
- Domaine d'utilisation du programmateur GARDENA 19
- Pour votre sécurité 19
- Fonctionnement 21 4. Mise en service 22
- Utilisation 24
- Incidents de fonctionnement 28 7. Mise hors service 29
- Caractéristiques techniques 29
- Service Après-Vente 30
1. Domaine d'utilisation du programmateur GARDENA
Application prévue
Le programmateur GARDENA est destiné à un usage privé dans le jardin. Il est exclusivement conçu pour être utilisé à l'extérieur en vue de commander des arroseurs et des systèmes d'irrigation.
À noter
Le programmateur GARDENA ne doit en aucun cas être utilisé à des fins industrielles ni en relation avec des produits chimiques, alimentaires, facilement inflammables ou explosifs.
2. Pour votre sécurité
Utilisation :
Attention !
→ Utiliser le programmateur seulement à l'extérieur.
Le programmateur n'est pas prévu pour un usage à l'intérieur d'une pièce.
La pression de service minimum est de 1 bar, la pression maximum de 12 bars.
→ Contrôlez régulièrement le filtre de l'écrou supérieur de raccordement et nettoyez-le si nécessaire. → Ne tirez pas sur le tuyau raccordé et évitez les charges de traction.
| Pile : | Par sécurité, utilisez seulement une pile alcaline au manga-nèse de 9 V, type IEC 6LR61. La durée de vie d'un an que nous indiquons n'est valable que si la tension nominale de la pile alcaline neuve est d'au moins 9 V. → Faites vérifier la pile par le revendeur. |
| Mise en service : | Le programmeur doit être installé verticalément (écrou supé-rieur vers le haut) pour éviter toute infiltration d'eau dans le logement de la pile. Une fois que l'heure de déclenchement a été atteinte, le pro-programmateur active le programme d'arrosage sélectionné. Pour éviter d'être arrosé, raccordez le tuyau ou fermez le robinet avant la sélection du programme. Autre solution : retirez l'écran du boftier pour le programmer. |
| Fluide transporte : | La température de l'eau véchiculée ne doit pas excéder 40 °C. → N'utilissez que de l'eau douce et claire. |
3. Fonctionnement
Molette et touche OK :

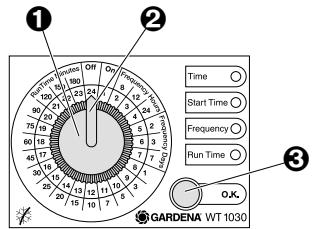

1 Molette 2 Repère de la molette ③ Touche OK
Affichage d'état de la pile :
Avec le programmateur GARDENA, vous pouvez programmer différents cycles et durées d'arrosage, que vous utilisiez un arroseur, un système sprinkler ou une installation goutte à goutte.
Le programmateur assure automatiquement le déclenchement et l'arrêt des arrosages selon le programme choisi. Vous pouvez ainsi arroser tout le matin ou tard le soir, lorsque l'eau s'évapore le moins, ou régler le programmateur de façon à activer l'arrosage pendant votre absence.
Vous pouvez programmer d'une façon extrêmement simple l'heure de déclenchement, la durée et le cycle d'arrosage en tournant le repère ② de la molette ① sur le nombre requis et en validant le réglage avec la touche OK ③.
Le programmateur active l'arrosage lorsque l'heure de déclenchement a été atteinte.
Si les 3 témoins lumineux Time, Start Time et Frequency clignotent, la pile est usée. → Remplacez la pile (voir 4. Mise en service "Installation de la pile").
4. Mise en service
Installation de la pile :
Le bon fonctionnement du programmateur est directement lié au bon état de la pile qui l'alimente.
En cas de remplacement de la pile, le programme n'est pas conservé et doit être reconfiguré (voir 5. Utilisation).

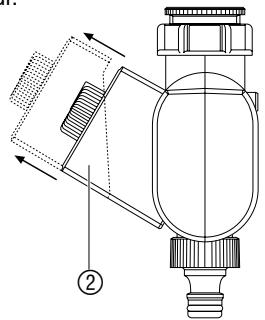

- Pressez la touche de déclipsage ① et retirez l'écran de commande ② du boîtier du programmateur.
- Insérez la pile ③ dans le logement correspondant. Respectez la polarité P (+/-).
- Replacez l'écran ② sur le boîtier.
Pour éviter, en cas d'absence prolongée, une défaillance du programmateur suite à un déchargement de la pile, remplacez cette dernière à temps.
Il est à cet effet important de prendre en compte le temps d'utilisation écoulé
de la batterie et la durée d'absence prévue, la somme de ces deux intervalles ne devant pas être supérieure à un an.
Raccordement du programmateur :
Même si la pile est pratiquement vide, il est toujours assuré qu'une soupape ouverte se referme, étant donné que la fermeture exige moins d'énergie que l'ouverture.

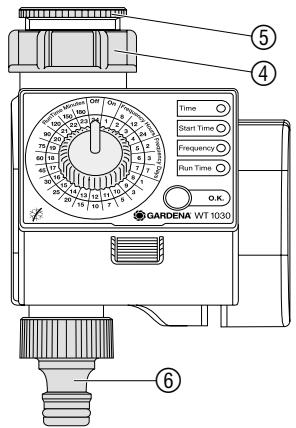

Le programmateur est équipé d'un écrou ④ fileté 33,3 mm (G1"). L'adaptateur ⑤ fourni sert à brancher le programmateur sur des robinets à filetage 26,5 mm (G3/4").
Raccordement du programmateur à un robinet à filetage 33,3 mm (G1") :
- Vissez à la main l'écrou de raccordement ④ du programmateur au filetage du robinet (n'utilisez pas de pince).
- Vissez le nez du robinet ⑥ au programmateur.
Raccordement du programmateur à un robinet à filetage 26,5 mm (G3/4") :
- Vissez à la main l'adaptateur ⑤ au robinet (n'utilisez pas de pince).
- Vissez à la main l'écrou de raccordement ④ du programmateur au filetage de l'adaptateur ⑤ (n'utilisez pas de pince).
- Vissez le nez du robinet ⑥ au programmateur.
Adaptation de la sécurité anti-vol (en option) :
Pour prévenir le vol du programmateur, vous pouvez commander auprès du Service Après-Vente GARDENA le collier anti-vol, réf. 1815-00.791.00.
- Vissez le collier ⑦ avec la vis ⑧ sur la face arrière du programmateur.
- Utilisez le collier pour fixer par exemple une chaîne.
La vis ne doit plus être desserrée après avoir été vissée.
5. Utilisation
Réglage du programme d'arrosage :
L'écran ② du programmateur peut être enlevé. Il est de ce fait possible de régler le programme d'arrosage indépendamment du lieu de montage du programmateur.
L'heure et le moment de déclenchement de l'arrosage sont entrés par heures entières.
- Tournez la molette sur OFF et validez avec la touche OK. Le programme précédemment enregistré dans la mémoire est alors écrasé.
Le témoin lumineux Time clignote.
1.
Le témoin lumineux Time clignote.
2.
3.
4.
Réglage de l'heure :
- Réglez l'heure sur l'échelle gris clair intérieure avec la molette et validez avec la touche OK (exemple : 10 heures).
Le témoin lumineux Start Time clignote.
Réglage de l'heure de déclenchement de l'arrosage :
- Réglez l'heure de déclenchement de l'arrosage sur l'échelle gris clair intérieure avec la molette et validez avec la touche OK (exemple : 20 heures).
Le témoin lumineux Frequency clignote.
Réglage du cycle d'arrosage :
- Réglez le cycle d'arrosage sur l'échelle gris clair extérieure (Frequency Hours / Days) avec la molette et validez avec la touche OK (exemple : cycle de 12 heures).
Le témoin lumineux Run Time clignote.
5.
Modification de la durée d'arrosage :
Réglage de la durée d'arrosage :
- Réglez la durée d'arrosage sur l'échelle noire extérieure (Run Time Minutes) avec la molette et validez avec la touche OK (exemple : 30 minutes).
Le programme sélectionné est actif.
Quand il fait plus chaud ou que le temps s'est rafraîchi, on peut modifier la durée d'arrosage avant le démarrage du programme sans devoir régler l'heure, le moment de déclenchement et le cycle d'arrosage.
- Réglez la durée d'arrosage modifiée sur l'échelle noire extérieure (Run Time Minutes) avec le bouton (exemple : 20 minutes). Le témoin lumineux Run Time clignote.
- Validez le réglage avec la touche OK.
La durée d'arrosage modifiée est active.
Arrosage manuel (ON) :
Fonction Mise en sommeil (OFF) :
Lorsqu'il fait particulièrement chaud, il arrive que l'arrosage programmé s'avère insuffisant. On peut alors arroser manuellement.
Le programme réglé est conservé.
→ Tournez la molette sur ON.
La vanne s'ouvre pendant 30 minutes, indépendamment du programme sélectionné.
Pour réactiver le programme choisi, on règle la durée d'arrosage sur la valeur configurée antérieurement.
Quand il pleut, l'arrosage programmé est souvent superflu. Il peut alors être désactivé (fonction Mise en sommeil temporaire). Le programme réglé est conservé. → Tournez la molette sur OFF.
La vanne se ferme ou reste fermée, indépendamment du programme sélectionné.
Pour réactiver le programme choisi, on règle la durée d'arrosage sur la valeur configurée antérieurement.
6. Incidents de fonctionnement
| Incident | Cause possible | Solution |
| Ouverture manuelle impos-sible avec “ON/OFF”. | Capacité de la pile insuffisante(3 tímoins lumineux clignotent). | → Installez une nouvelle pile alcaline. |
| Robinet fermé. | → Ouvrez le robinet. |
| Pas d'arrosage. | Molette dans la zone“Frequency” ou “ON/OFF”. | → Tournez la molette dansla zone “Run Time Minutes”. |
| Capacité de la pile insuffisante(3 tímoins lumineux clignotent). | → Installez une nouvelle pilealcaline. |
| Entrée ou modification dedonnées pendant l'impulsiond'ouverture ou juste avant. | → Entrez/modifiez le pro-gramme en dehors des temps de démarriage pro-grammés. |
| Robinet fermé. | → Ouvrez le robinet. |
| Pile usée après une faibledurée d'utilisation. | Pile non alcaline. | → Utilisez une pile alcaline. |
Si votre équipement présente d'autres dysfonctionnements, nous vous prions de bien vouloir vous adresser au Service Après-Vente GARDENA.
7. Mise hors service
| Elimination des piles usagées : | → Remettez les piles usagées à l'un des points de vente ou déposez-les au point de collecte municipal.
Ne jetez les piles qu'une fois déchargées. |
| Stockage / période froide : | → Avant les périodes de grand froid, stockez le programmateur dans un endroit sec à l'abri du gel. |
| 8. Caracteristique techniques |
| Pression de service min/max : | 1 bar / 12 bar |
| Fluide : | eau douce claire |
| Température de fluide maxi : | 40 °C |
| Nombre de cycles d'arrosage programmespar jour : | jusqu'à 3 |
| Cycles d'arrosage programmes par这段时间 : | chaque jour, tous les 2, 3 ou 7 jours |
| Durée d'arrosage par programme : | 1, 3, 5, 7, 10, 15, 20, 25, 30, 45, 60, 75, 90, 120, 150 ou 180 min. |
| Pile requise : | 1 x pile alcaline au manganèse 9 Vtype IEC 6LR61 |
| Durée de vie : | 1 an environ |
9. Service Après-Vente
Garantie
Les prestations de service ne vous sont pas facturées tant que l'appareil est sous garantie.
GARDENA accorde pour cet appareil une garantie contractuelle de 2 ans à compter du jour de l'achat. Elle comprend le remplacement gratuit des pièces défectueuses ou de l'appareil, le choix en étant laissé à la libre initiative de GARDENA. En tout état de cause s'applique la garantie légale couvrant toutes les conséquences des défauts ou vices cachés (article 1641 et suivants du Code Civil). Pour que ces garanties soient valables, les conditions suivantes doivent être remplies :
- L'appareil a été manipulé de manière adéquate, suivant les instructions du mode d'emploi.
- Il n'y a eu aucun essai de réparation, ni par le client, ni par un tiers.
- Les anomalies affectant le programmateur et dues à une mauvaise mise en place des piles ou à l'utilisation de piles défectueuses ne seront pas couvertes par la garantie.
Une intervention sous garantie ne prolonge pas la durée initiale de la garantie contractuelle.
Responsabilité
Toutes les revendications dépassant le contenu de ce texte ne sont pas couvertes par la garantie, quel que soit le motif de droit. Pendant la période de garantie, le Service Après-Vente effectuera, à titre payant, les réparations nécessaires par suite de manipulations erronées.
En cas de mauvais fonctionnement, veuillez envoyer le produit en port payé avec le bon d'achat et une description du problème, à l'adresse du Service Après-Vente figurant au verso.
Nous vous signalons expressément que GARDENA n'est pas responsable des dommages causés par ses appareils, dans la mesure où ces dommages seraient causés suite à une réparation non conforme, dans la mesure où, lors d'un échange de pièces, les pièces d'origine GARDENA n'auraient pas été utilisées, ou si la réparation n'a pas été effectuée par le Service Après-Vente GARDENA ou l'un des Centres SAV agréés GARDENA. Ceci est également valable pour tout ajout de pièces et d'accessoires autres que ceux préconisés par GARDENA.
Le constructeur, soussigné :
GARDENA Kress + Kastner GmbH · Hans-Lorenser-Str. 40 · D-89079 Ulm
déclare qu'à la sortie de ses usines le matériel neuf désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles de sécurité et autres règles qui lui sont applicables dans le cadre de l'Union européenne.
Toute modification portée sur ce produit sans l'accord express de GARDENA supprime la validité de ce certificat.
Désignation du matériel : Programmateur électronique
WT 1030
Référence : 1825
Fait à Ulm, le 20.07.2001
89/336/CE sur la compatibilité
