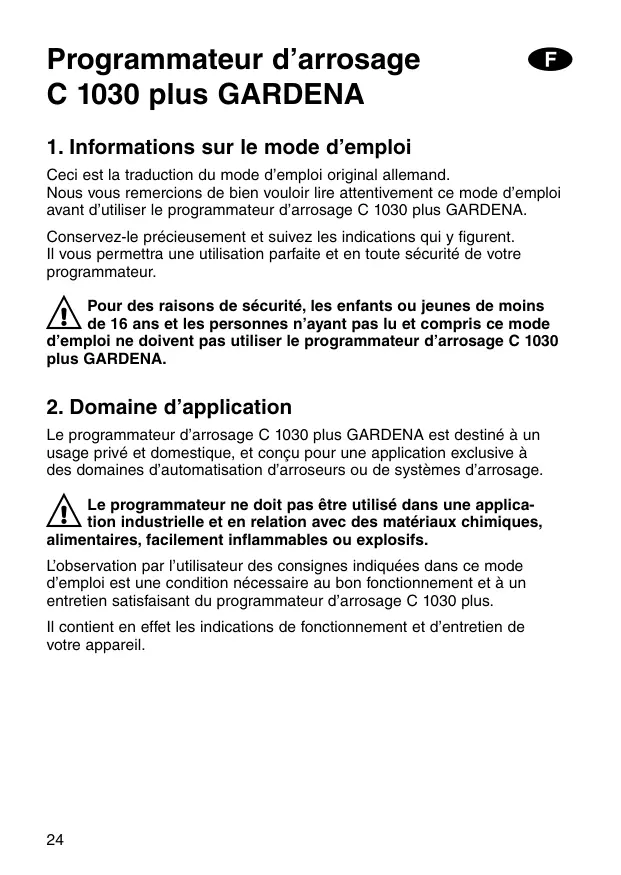

Nous vous remercions de bien vouloir lire attentivement ce mode d’emploi avant d’utiliser le programmateur d’arrosage C 1030 plus GARDENA. Conservez-le précieusement et suivez les indications qui y figurent. Il vous permettra une utilisation parfaite et en toute sécurité de votre programmateur. Pour des raisons de sécurité, les enfants ou jeunes de moins de 16 ans et les personnes n’ayant pas lu et compris ce mode d’emploi ne doivent pas utiliser le programmateur d’arrosage C 1030 plus GARDENA.
Il contient en effet les indications de fonctionnement et d’entretien de votre appareil.
Vous programmez d’une façon extrêmement simple l’heure de déclenchement de vos arrosages, leur durée et leur fréquence.
1. Mise en place de la pile Veillez à utiliser exclusivement une pile 9 V alcaline de type IEC 6LR61 en respectant bien les polarités + et –. 2. Programmation La touche Menu / O.K. vous permet d’accéder aux différentes étapes de la programmation (principe de menu déroulant). Les données de programmation sont modifiées à l’aide de la touche On / Off ▲. La touche Menu / O.K. permet de confirmer et de revenir à l’affichage de l’heure actuelle. Déroulement du menu : Mise à l’heure et à jour du programmateur a) Sélection de l’heure b) Sélection des minutes c) Sélection du jour de la semaine Saisie du programme d’ arrosage a) Heure de déclenchement de l’arrosage : heures b) Heure de déclenchement de l’arrosage : minutes c) Durée de l’arrosage : heures d) Durée de l’arrosage : minutes e) Fréquence d’arrosage 3. On / Off-Prog. Off: met en sommeil le programme d’arrosage (en période de mauvais temps par ex.) On: permet le déroulement normal du programme d’arrosage 4. Ouverture / fermeture manuelles Appuyez sur la touche On / Off pour ouvrir manuellement la vanne, une deuxième pression sur cette même touche referme la vanne. L’ouverture de la vanne est pré-programmée pour 30 minutes. Vous ne pouvez pas modifier cette durée !
Remarque : Lors de la programmation, la donnée en cours de modification clignote.
Affichage de l’heure
à jour. Affichage du jour (lu, ma, etc)
Affichage de l’heure
Heures de la durée de l’arrosage
Pour le raccordement au robinet
Lors de la première mise en marche, l’ensemble des symboles cristaux liquides s’affiche pendant 2 secondes environ (fig. 1). Ce temps écoulé, l’appareil est prêt à être programmé (fig. 2).
Affichage de tous les symboles
Attention : N’utilisez en aucun cas une pince. 3. Test de puissance de la pile Afin de vérifier l’état de la pile, ouvrez le robinet, appuyez sur la touche On / Off une première fois (ouverture de la vanne) et après quelques secondes une deuxième fois (fermeture de la vanne). 29
Lors de ce test, afin d’éviter tout dommage dû à l’eau qui s’écoule, veillez à pourvoir à la récupération de celle-ci en plaçant, par exemple, un seau sous la sortie du programmateur ou en la raccordant à un tuyau.
état. Votre programmateur est prêt à fonctionner.
Remarque importante : Pour effectuer la programmation, vous avez la possibilité de retirer l’écran du boîtier grâce à la touche de déverrouillage 9 en procédant conformément au descriptif de la fig. B. La partie programmable devient donc mobile et indépendante de l’endroit où se trouve le robinet. 8.1 Programmation du jour et de l’heure actuels 1. Appuyez sur la touche Menu / O.K. L’affichage de l’heure (TIME) clignote. 2. A l’aide de la touche On / Off ▲, effectuez le réglage des heures de l’heure actuelle, par exemple 17h00. 3. Appuyez sur la touche Menu / O.K. pour passer à la mise à jour des minutes. Réglable de 0 à 23 heures 4. A l’aide de la touche On / Off ▲, effectuez le réglage des minutes de l’heure actuelle, par exemple 23. Appuyez sur la touche Menu / O.K. pour passer au réglage du jour.
De lundi (Mo) à dimanche (Su). 6. Appuyez sur la touche Menu / O.K. pour valider et passer au réglage du déclenchement de l’arrosage.
(heure de déclenchement, durée, jour) 1. A l’aide de la touche On / Off ▲, effectuez le réglage de l’heure du déclenchement de l’arrosage (START TIME), par exemple 21h. Appuyez sur la touche Menu / O.K. pour valider et passer au réglage des minutes (START TIME).
2. A l’aide de la touche On / Off ▲, effectuez le réglage des minutes de l’heure du déclenchement souhaité (START TIME), par exemple 30. Appuyez sur la touche Menu / O.K. pour valider et passer au réglage de la durée de l’arrosage (heures).
Réglable de 0 à 7 4. A l’aide de la touche On / Off ▲, effectuez le réglage en minutes de la durée de l’arrosage, par exemple 15 minutes. Appuyez sur la touche Menu / O.K. pour valider et passer au réglage de la fréquence de l’arrosage.
La durée maxi. de l’arrosage est de 7h59. 8.3 Programmation de la fréquence des arrosages 1. A l’aide de la touche On / Off ▲, effectuez le réglage de la fréquence des programmes d’arrosage, par exemple toutes les 24 h. 2. Appuyez sur la touche Menu / O.K. pour valider et passer à la fonction suivante ( fonction mise en sommeil On / Off-Prog.).
32 On = le programme d’arrosage est effectif.
La programmation est terminée. Sur l’écran, vous constatez que le double-point clignote et que l’heure tourne normalement.
à l’aide de la touche Menu / O.K., passer à l’étape suivante (mise à jour de l’heure actuelle, des données de l’arrosage, On/Off programme, affichage normal). Les données qui n’ont pas été validées grâce à la touche Menu / O.K., ne sont pas enregistrées. Si vous laissez plus de 60 secondes entre 2 entrées d’information, l’écran de programmation revient automatiquement en mode normal (affichage de l’heure et du jour actuel sur l’écran). Vous venez de programmer votre programmateur d’arrosage C 1030 plus. La vanne s’ouvrira et se fermera automatiquement aux heures et jours sélectionnés.
– Les deux points de l’heure clignote. RUN-TIME clignote également. – L’heure tourne normalement. – Pendant la durée d’arrosage, l’écran fait apparaître sous forme de compte à rebours le temps restant à arroser. Lorsque l’arrosage est terminé, l’inscription RUN-TIME disparaît ; l’écran de programmation revient en mode normal. Une ouverture programmée de la vanne peut être à tout moment interrompue en appuyant sur la touche 1 On / Off. Cette manipulation n’a aucune incidence sur le programme (déclenchement, durée et fréquence).
Une fois votre programmation terminée, vous pouvez toujours contrôler les caractéristiques des programmes enregistrés. Il vous suffit de faire dérouler les étapes de la programmation à l’écran en appuyant successivement sur la touche Menu et en validant chaque fois les données à l’aide de la touche O.K. Si vous souhaitez modifier toute ou partie de votre programmation reportez-vous au paragraphe “Programmation”.
Parallèlement au fonctionnement automatique des programmes d’arrosage, il est possible de déclencher manuellement, hors programme, un arrosage à partir du programmateur GARDENA par une pression sur la touche man On / Off 1. Une deuxième pression sur la touche man On / Off fermera la vanne.
Pendant l’ouverture, le temps restant à s’écouler s’affiche. Si la vanne est ouverte manuellement et qu’un déclenchement d’arrosage programmé chevauche l’ouverture manuelle, le déclenchement de l’arrosage programmé est supprimé.
11.1 Témoin d’usure de la pile Lorsque la pile devient trop faible, le témoin d’usure de la pile Batt. 8 apparaît. Par sécurité, la pile assure de toute façon la dernière fermeture de la vanne, notamment si une ouverture de la vanne a été déclenchée manuellement. En revanche, les programmes enregistrés sont suspendus. La capacité de la pile est vérifiée lors de l’impulsion déclenchant l’ouverture de la vanne. Vous pouvez ainsi à tout moment la vérifier. Il vous suffit pour cela d’appuyer sur la touche man On / Off 1. Si la vanne s’ouvre normalement et si le signal Batt. n’apparaît pas, la pile est en bon état. 11.2 Remplacement de la pile Pour plus de confort lors d’un changement de pile, le programmateur garde les données enregistrées pendant 100 secondes. Pendant le changement de la pile, le signal Batt. clignote et aucun arrosage ne peut s’effectuer. Une fois la pile remplacée, nous vous conseillons de procéder à une vérification des données enregistrées, comme décrit au paragraphe “Vérification / Modification des caractéristiques des programmes”. Si vous dépassez ce temps de 100 secondes pour remplacer la pile ou si la pile était déjà trop faible pour déclencher une ouverture de la vanne, le programmateur se remet automatiquement à zéro (RESET). Cela signifie que toutes les données programmées sont effacées et que vous devez recommencer votre programmation d’arrosage. La date et le jour actuel affichés précédemment à l’écran restent enregistrés.
Attention : une fois la vis fournie installée, elle ne se dévisse plus. Vous pouvez alors passer une chaîne dans le collier et la cadenasser autour d’un élément fixe (le robinet par ex.). 13.2 Sonde d’humidité GARDENA (Fig. E) La sonde d’humidité GARDENA (réf. 1188) permet d’empêcher ou d’interrompre automatiquement un programme d’arrosage lorsque le taux d’humidité préréglé du sol est atteint. Montage Le câble de la sonde d’humidité doit être connecté à la prise au dos de l’écran (Fig.A)
Remarque : L’ouverture et la fermeture manuelles de la vanne à l’aide de la touche man On / Off du programmateur sont indépendantes de la sonde d’humidité. 13.3 Pluviomètre GARDENA (Fig. F) Alternative à la sonde d’humidité. Relié au pluviomètre GARDENA (réf. 1189), le programmateur prendra en compte la pluviosité. 37
Tout comme pour la sonde d’humidité, et à sa place, le câble du pluviomètre doit être connecté à la prise 0 située au dos de l’écran (Fig. A). Principe de fonctionnement A partir d’une certaine quantité de pluie tombée, le programme d’arrosage ne sera pas activé ou sera interrompu. Remarque : L’ouverture et la fermeture manuelles de la vanne à l’aide de la touche man On / Off du programmateur sont indépendantes du pluviomètre. 13.4 Sélecteur automatique GARDENA (Fig G) Relié au sélecteur automatique GARDENA (réf. 1198), le programmateur d’arrosage C 1030 plus peut alimenter en eau jusqu’à 6 réseaux d’arrosage indépendants. Chaque sortie peut être arrosée tous les 2 jours. Il est ainsi possible d’arroser 3 sorties par jour à 8 heures d'intervalle. Cette association permet d’alimenter successivement des réseaux d’arrosage en cas de débit insuffisant ou d’arroser des zones ayant des besoins en eau différents.
Faites un essai d’ouverture manuelle en appuyant sur On / Off.
Le témoin Batt. clignote.
Le témoin Batt. clignote.
Vérifiez et corrigez au besoin.
Vérifiez les réglages le pluviomètre empêchent de la sonde / pluviol’arrosage. mètre par temps sec. La pile est défaillante après une brève utilisation.
100 secondes ou la pile était déjà trop faible pour permettre l’ouverture de la vanne.
Rentrez les données comme indiqué.
été effectuée par le Service Après-Vente GARDENA ou l’un des Centres SAV agréés GARDENA. Ceci est également valable pour tout ajout de pièces et d’accessoires autres que ceux préconisés par GARDENA.
GARDENA Manufacturing GmbH · Hans-Lorenser-Str. 40 · D-89079 Ulm déclare qu’à la sortie de ses usines le matériel neuf désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles de sécurité et autres règles qui lui sont applicables dans le cadre de la Communauté Européenne. Toute modification portée sur cet appareil sans l’accord exprès de GARDENA supprime la validité de ce certificat. Désignation du matériel : Programmateur d’arrosage Type : C 1030 plus
FAIT A Ulm, LE 17.07.1998
Directives européennes : Directive 2004 /108 / CE sur la compatibilité électromagnétique En tout état de cause s’applique la garantie légale couvrant toutes les conséquences des défauts ou vices cachés (article 1641 et suivants du Code Civil). Pour que ces garanties soient valables, les conditions suivantes doivent être remplies : . L’appareil a été manipulé de manière adéquate, suivant les instructions du mode d’emploi. . Il n’y a eu aucun essai de réparation, ni par le client, ni par un tiers. Les défectuosités dues à une mauvaise mise en place de la pile ou à l’utilisation d’une pile défectueuse sont exclues de la garantie. Une intervention sous garantie ne prolonge pas la durée initiale de la garantie contractuelle. Toutes les revendications dépassant le contenu de ce texte ne sont pas couvertes par la garantie, quel que soit le motif de droit.
Centres SAV agréés effectueront, à titre payant, les réparations nécessaires par suite de manipulations erronées. En cas de mauvais fonctionnement, veuillez envoyer le produit en port payé avec le bon d’achat et une description du problème, à l’adresse du Service AprèsVente figurant au verso.
