Type de produit	Tondeuse à gazon hélicoïdale manuelle
Marque	GARDENA
Modèle	380 (réf. 4023)
Largeur de coupe	38 cm
Hauteur de coupe	12 à 42 mm, réglage progressif
Poids	8,5 kg
Alimentation	Manuelle (poussée)
Utilisation	Pelouses de jardins privés
Montage	Guidon ajustable, rabattable pour rangement
Réglage de la hauteur de coupe	Desserrage des vis de calage, réglage symétrique des deux côtés
Entretien	Nettoyage à la brosse et au chiffon, lubrification avec huile fluide
Sécurité	Ne pas utiliser à proximité de personnes ou d'animaux, porter des chaussures de protection, tondre transversalement à la pente
Pièces d'usure	Couteaux hélicoïdaux et lame inférieure
Accessoire en option	Bac de ramassage GARDENA (réf. 4029)
Garantie	2 ans contractuelle (hors pièces d'usure)
Service après-vente	GARDENA France, 01 40 85 30 40

FOIRE AUX QUESTIONS - 380 GARDENA

Comment régler la hauteur de coupe sur la tondeuse GARDENA 380 ?

Placez un pied à l'arrière sur le rouleau. Dévissez les deux vis de calage et réglez la hauteur souhaitée dans la fenêtre (12 à 42 mm). Revissez les vis des deux côtés à la même hauteur.

Quel est le poids de la tondeuse GARDENA 380 ?

La tondeuse pèse environ 8,5 kg.

Comment nettoyer la tondeuse GARDENA 380 ?

Nettoyez-la avec une brosse et un chiffon. N'utilisez pas d'eau ni de nettoyeur haute pression. Lubrifiez légèrement l'outil de coupe avec de l'huile fluide.

Que faire en cas de bruits anormaux ?

Vérifiez que toutes les vis sont serrées. Retirez les corps étrangers coincés dans les lames. Si le couteau est ébréché, rectifiez-le avec une pierre à aiguiser ou ajustez le mécanisme de coupe.

Comment aiguiser les lames de la tondeuse GARDENA 380 ?

Utilisez une pierre à aiguiser pour rectifier les ébréchures. Pour un réglage précis, dévissez les vis hexagonales, insérez la jauge d'épaisseur fournie entre le couteau et le couteau inférieur, puis resserrez.

Quelle est la hauteur d'herbe maximale que peut couper la tondeuse ?

La hauteur de l'herbe ne doit pas dépasser 12 cm. Pour une herbe plus haute, tondez d'abord avec la hauteur de coupe maximale (42 mm), puis en perpendiculaire avec la hauteur souhaitée.

Quels accessoires sont disponibles pour la GARDENA 380 ?

Le bac de ramassage GARDENA (réf. 4029) est disponible en option pour éviter de ramasser l'herbe coupée manuellement.

Quelle est la largeur de coupe de la GARDENA 380 ?

La largeur de coupe est de 38 cm.

La tondeuse GARDENA 380 est-elle garantie ?

Oui, GARDENA accorde une garantie contractuelle de 2 ans à compter de l'achat, hors pièces d'usure comme les lames. Les réparations doivent être effectuées par le SAV GARDENA.

Comment ranger la tondeuse après utilisation ?

Nettoyez-la et entreposez-la dans un endroit sec. Pour gagner de la place, rabattez le guidon en dévissant les écrous papillons.

MODE D'EMPLOI 380 GARDENA

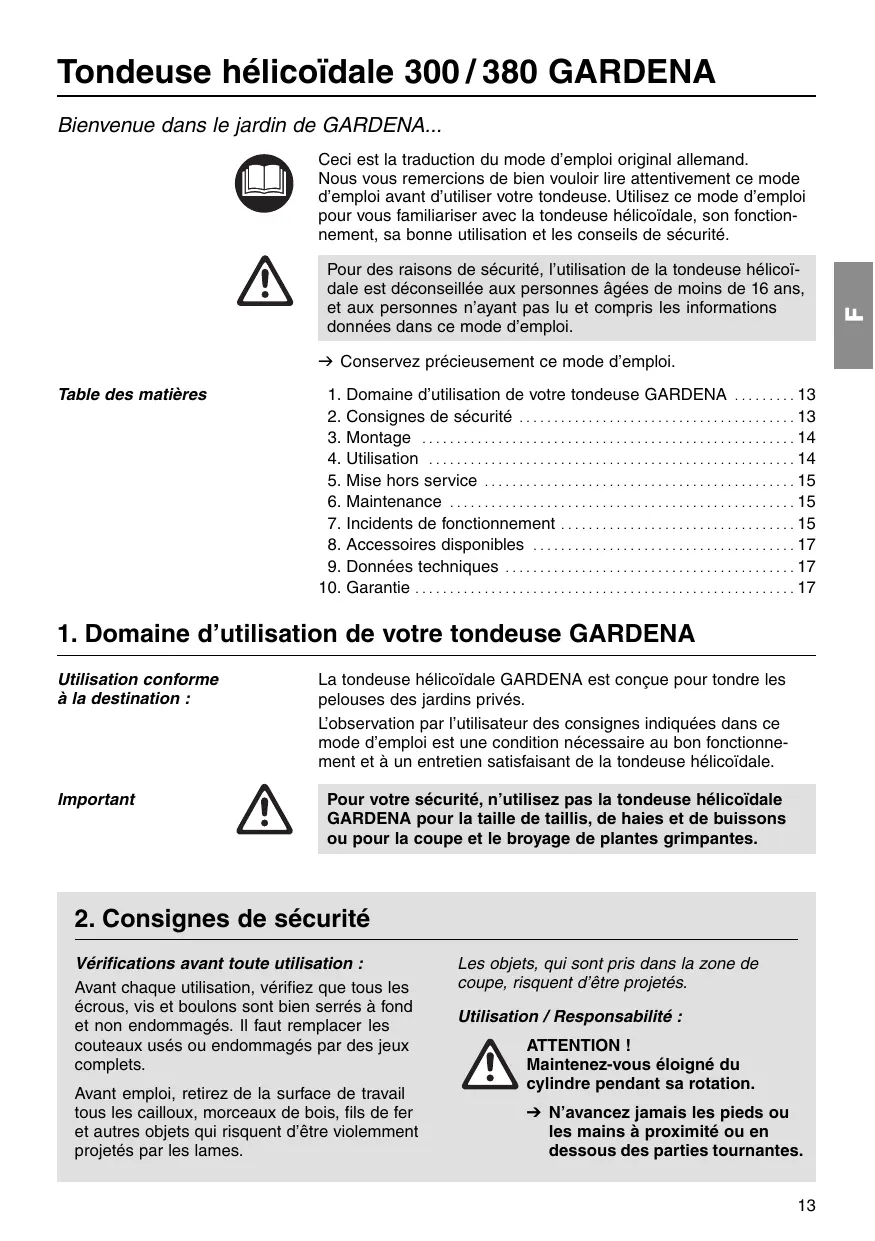

Bienvenue dans le jardin de GARDENA...

Ceci est la traduction du mode d'emploi original allemand. Nous vous remercions de bien vouloir lire attentivement ce mode d'emploi avant d'utiliser votre tondeuse. Utilisez ce mode d'emploi pour vous familiariser avec la tondeuse hélicoïdale, son fonctionnement, sa bonne utilisation et les conseils de sécurité.

Pour des raisons de sécurité, l'utilisation de la tondeuse hélicoïdale est déconseillée aux personnes âgées de moins de 16 ans, et aux personnes n'ayant pas lu et compris les informations données dans ce mode d'emploi.

Conservez précieusement ce mode d'emploi.

Table des matières

1. Domaine d'utilisation de votre tondeuse GARDENA 13
2. Consignes de sécurité 13
3. Montage 14
4. Utilisation 14. Mise hors service 15. Maintenance 15.
5. Incidents de fonctionnement 15
6. Accessoires disponibles 17
7. Données techniques 17 10. Garantie 17

1. Domaine d'utilisation de votre tondeuse gardena

Utilisation conforme à la destination :

La tondeuse hélicoïdale GARDENA est donc pour tondre les pelouses des jardins privés.

Important

L'observation par l'utilisateur des consignes indiquées dans ce mode d'emploi est une condition nécessaire au bon fonctionnement et à un entretien satisfaisant de la tondeuse helicoïdale.

Pour votre sécurité, n'utilisez pas la tondeuse helicoidale GARDENA pour la taille de taillis, de haies et de buissons ou pour la coupe et le broyage de plantes grimpantes.

Vérifications avant toute utilisation :

Avant chaque utilisation, vérifie que tous les écrous, vis et boulons sont bien serrés à fond et non endommagés. Il faut replacer les couteaux usés ou endommagés par des couteaux complets.

Avant emploi, retirez de la surface de travail tous les cailloux, morceaux de bois, fils de fer et autres objets qui risquent d'être violemment projetés par les lames.

Les objets, qui sont pris dans la zone de coupe, risquent d'être projetés.

Attention!

Maintenez-vous éloigné du cylindre pendant sa rotation.

N'avancez jamais les pieds ou les mains à proximité ou en dessous des parties tournantes.

N'utilise pas la tondeuse à proximité de personnes ou d'animaux.

En cas d'accident, l'utilisateur est responsable.

Portez des chaussures de protection équipées de semelles anti-dérapantes.

Respectez la distance imposée par le guidon.

Tondez toujours transversalement à la pente et jamais dans le sens de son inclinaison : la tondeuse risque de reculer sur vous ou, en cas de traction, de dévaler la pente.

Si la tondeuse heurte un corps étranger, assurez-vous que l'outil n'ait subi aucune déterioration.

Par sécurité, changez toute pièce usée ou abimée.

Travailliez selenium avec de bonnes conditions de visibilité.

Ne laissez pas la tondeuse sans surveillance sur la zone de travail. Si vous interrompez votre travail, rangez-la dans un endroit sûr.

3. Montage

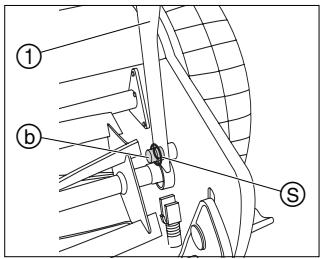

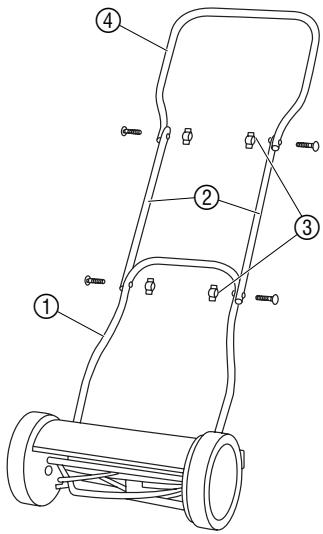

1. Appuyer légèrement sur la partie inférieure du guidon ① jusqu'à ce qu'il s'enclenche dans le boulon ⑥

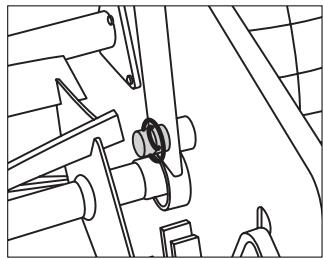

2. Montez la rondelle de suture en forme de U ⑤ sur la rainure du boulon ⑥
3. Visser les parties centrales du guidon ② avec les 2 écrous papillons ③ sur la partie inférieure du guidon ①
4. Visser la partie supérieure du guidon ④ avec les 2 écrous papillons ③ sur les parties centrales du guidon ②

Tonte correcte :

Pour obtenir une pelouse soignée, nous vous recommandons de tondre si possible régulièrement chaque semaine. Avec une tonte régulière, la pelouse devient plus drue.

Lorsque l'herbe coupée est longue ( >1 cm), elle doit être retirée pour que la pelouse ne jaunisse pas et que la mousse ne se développe pas.

Après une période prolongée sans tonte (vacances), il convient de tondre d'abord dans une direction avec la plus grande hauteur (42 mm) de coupe puis de tondre en perpendiculaire avec la hauteur de coupe souhaitée. La hauteur de l'herbe ne doit pas être supérieure à 12 cm pour pouvoir être coupée par la tondeuse.

Tondre si possible lorsque la pelouse est sèche, lorsqu'elle est humide, la coupe n'est pas nette.

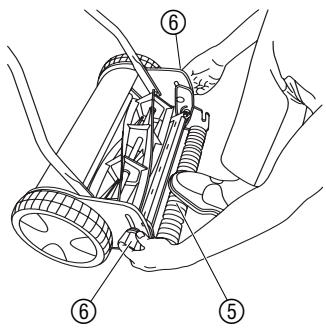

Réglage de la hauteur de coupe :

La hauteur de coupe peut être réglée progressivement de 12mm à 42mm.

1. Placer un pied à l'arrière de la tondeuse sur le rouleau ⑤.
2. Desserrer les deux vis de calage ⑥ et régler la hauteur voulue dans la fenêtre ⑦
3. Visser les deux vis de blocage ⑥ des deux côtés à la même hauteur.

Les vis de blocage ⑥ doivent toujours être réglées sur les deux côtés à la même hauteur.

La tondeuse doit être régée de telle sorte que la lame inférieure ne touche pas le sol même si le terrain est irrégulier.

Rangement :

Nettoyer la tondeuse avant de l'entreposer (voir 6. Maintenance) dans un endroit dépourvu d'humidité.

Pour un gain de place, le guidon peut être rabattu en devissant les écrous papillons.

Nettoyage de la tondeuse :

DANGER! Risque de blessure à cause de la lame! Lors de travaux de maintenance, porter des gants adaptés.

Attention à l'endommagement de la tondeuse hélicoidale.

Ne le lavez pas à l'eau, et surtout pas avec un nettoyeur haute pression.

Les dépôts d'herbe nuisent à la qualité de la coupe et à la bonne éjection de l'herbe. Il est plus facile d'enlever la saleté et les dépôts d'herbe aussitôt après la tonte.

1. Retirer les résidus d'herbe avec une brosse et un chiffon.
2. Lubrifiez légèrement avec de l'huile fluide (par ex. huile de pulvérisation) l'outil de coupe rouge.

7. Incidents de fonctionnement

DANGER! Risque de blessure à cause de la lame!

Lors de l'élimination des pannes, porter des gants adaptés.

Incident	Cause possible	Solution
Bruits anormaux	Vis / pièces desserrées.	→ Resserrez les vis.
	Corps étranger dans le couteau.	→ Retirez le corps étranger.
	Couteau ébrchéé.	→ Rectifiez le couteau avec une pierre à aiguiser.
	Les couteaux sont trop proches.	→ Réglez le mécanisme de coupe.
Mauvaise tonte	Couteaux mal régliés.	→ Réglez le mécanisme de coupe.
	Couteaux émoussés.	→ Réaffütez ou remplacez les couteaux.
	Herbe trop haute (par ex. après une absence prolongée).	→ Coupez l'herbe avec une faucheuse.

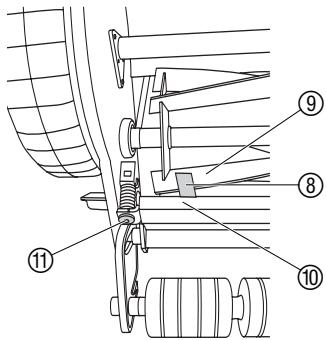

Ajustage de la lame :

Aiguisage/Réparations :

Le mécanisme de coupe de votre tondeuse a été réglé avec précision pour un rendement optimal. Si après une longue période d'utilisation, la coupe devient moins nette ou si les lames touchent le couteau inférieur, corrigez le réglage du couteau de la manière suivante.

1. Décrochez le guidon et nettoyez la tondeuse hélicoidale.
2. Vérifiez l'etat du cylindre de coupe ⑨ et du couteau inférieur ⑩. S'ils sont ébréchés, rectifiez-les avec une pierre à aiguiser.
3. Tournez les vis hexagonales ⑪ avec une clé mâle hexagonale (5 mm) dans le sens antihoraire jusqu'à ce que le cylindre de coupe ⑩ tourne librement.
4. Glissez la jauge d'épaisseur (bande métallique) ⑧ fournie sur le côté gauche entre un couteau ⑨ du cylindre de coupe et le couteau inférieur ⑩.
5. Resserrez la vis hexagonale ⑪ gauche avec une clé mâle hexagonale (5 mm) jusqu'à ce que la jauge d'épaissieur ⑧ soit légarement coincée.
6. Continuez à tourner le cylindre de coupe jusqu'à ce que le couteau réglé à gauche ⑨ soit exactement au-dessus du couteau inférieur ⑩ à droite.
7. Resserrez la vis hexagonale ⑪ droite avec une clé male hexagonale (5 mm) jusqu'à ce que la jauge d'épaissieur ⑧ soit légèrement coincée.
8. é correspondant. Le mécanisme de coupe est bien réglé quand le cylindre de coupe et le couteau inférieur se touchent d'une manière presque imperceptible.
9. ère qu'il soit pointé vers l'axe du cylindre de coupe ⑨.
10. Tournez le cylindre de coupe ⑨ avec précaution. En cas de réglage correct du couteau inférieur ⑩, le papier est coupé comme avec des ciseaux.
11. Répétez l'essai de coupe avec différents couteaux ⑨.

Pour des raisons de sécurité, seules des pièces de rechange d'origine GARDENA peuvent être utilisées.

Lorsque les lames, qui s'émoussent après quelques années avec un bon entretien, doivent être remplacées, adressez-vous au S. A. V. GARDENA. Les réparations sur les tondeuses et le montage des lames peuvent être effectuées par des ateliers spécialisés qualifiés.

Faites le contrôle si possible de votre tondeuse à l'automne pour qu'elle fonctionne correctement l'année suivante.

Pour tout défaut de fonctionnement, adressez-vous au Service Après-Vente de GARDENA France.

8. Accessoires disponibles

Bac de ramassage GARDENA

Évitez de ramasser ensuite l'herbe coupée.

réf. 4029

9. Données techniques

	300 (réf. 4020)	380 (réf. 4023)
Largeur / Hauteur de coupe	30 cm / 12 - 42 mm	38 cm / 12 - 42 mm
Réglage de la hauteur de coupe	progressif	progressif
Poids	8,0 kg env.	8,5 kg env.

10. Garantie

Les prestations de service ne vous seront pas facturées en cas de garantie de l'appareil.

GARDENA accorde pour cet appareil une garantie contractuelle de 2 ans à compter du jour de l'achat. Elle comprend le remplacement gratuit des pièces défectueuses ou de l'appareil, le choix étant laissé à la libre initiative de GARDENA. En tout état de cause s'applique la garantie légale couvrant toutes les conséquences des défauts ou vices cachés (article 1641 et suivants du Code Civil). Pour que ces garanties soient valables, les conditions suivantes doivent être remplies :

• L'appareil a été manipulé de manière adéquate, suivant les instructions du mode d'emploi.
• Il n'y a eu essai de réparation, ni par le client, ni par un tiers.

Les lames hélicoïdales (cpl.) et la lame inférieure sont des pièces d'usure et sont par conséquent exclues de la garantie.

Une intervention sous garantie ne prolonge pas la durée initiale de la garantie contractuelle.

Toutes les revendications dépassant le contenu de ce texte ne sont pas couvertes par la garantie, quel que soit le motif de droit. Pendant la période de garantie, le Service Avres-Vente effectuera à titre payant, les réparations nécessaires par suite de manipulations erronées.

En cas de garantie, veuillez envoyer le produit en port payé avec une copie du bon d'achat et une description du problème, à l'adresse du Service APRÈS-Vente figurant au verso.
