MODE D'EMPLOI CHAFFOTEAUX & MAURY ZELIOS CF 2.02 CHAFFOTEAUX & MAURY

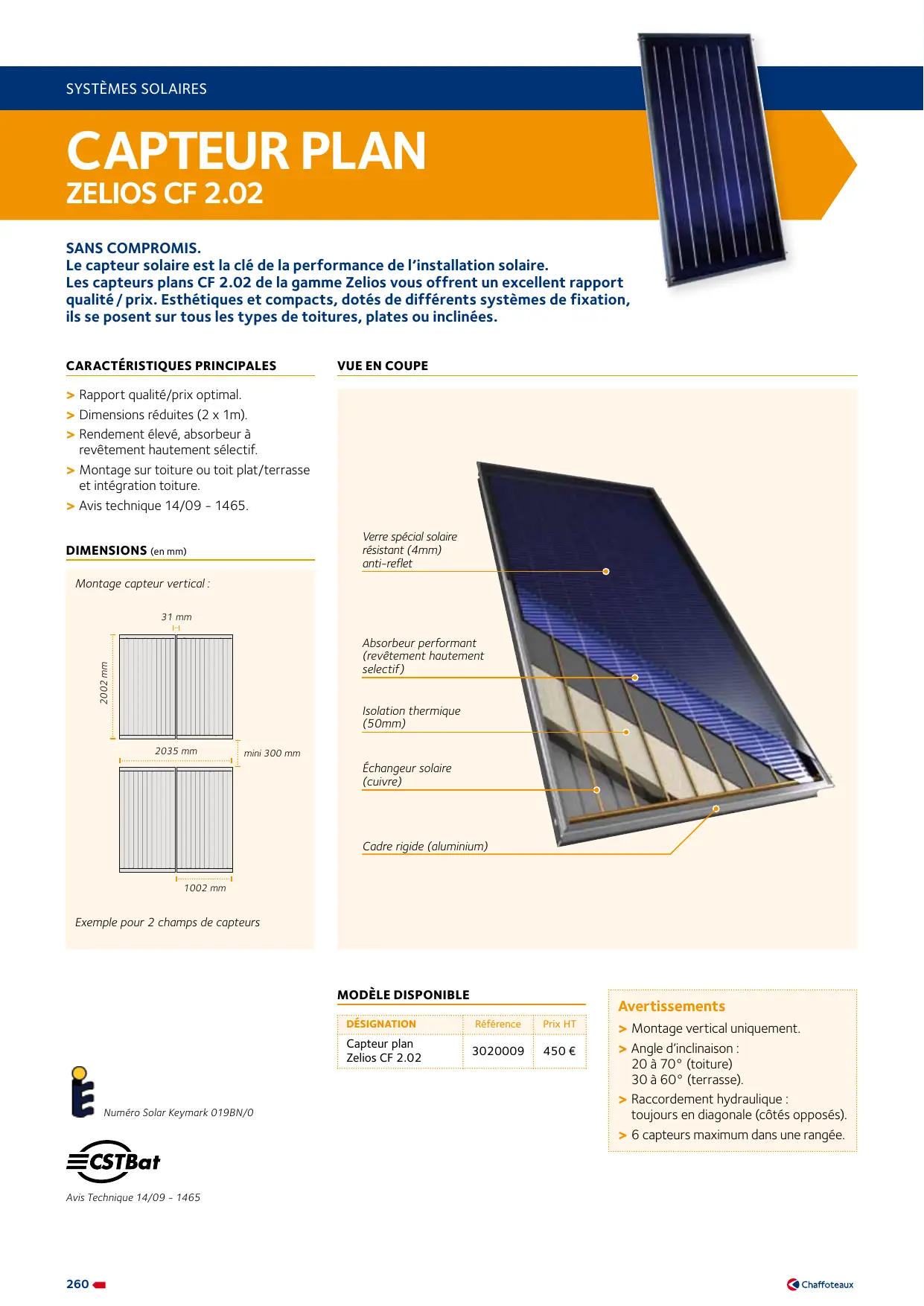

systèmes solaires Capteur plan Zelios CF 2.02 sans compromis. Le capteur solaire est la clé de la performance de l’installation solaire. Les capteurs plans CF 2.02 de la gamme Zelios vous offrent un excellent rapport qualité / prix. Esthétiques et compacts, dotés de différents systèmes de fixation, ils se posent sur tous les types de toitures, plates ou inclinées. caractéristiques Principales vue en coupe >> Rapport qualité/prix optimal. >> Dimensions réduites (2 x 1m). >> Rendement élevé, absorbeur à revêtement hautement sélectif. >> Montage sur toiture ou toit plat/terrasse et intégration toiture. >> Avis technique 14/09 - 1465. Verre spécial solaire résistant (4mm) anti-reflet dimensions (en mm) Montage capteur vertical : 31 mm 2002 mm Absorbeur performant (revêtement hautement selectif) Isolation thermique (50mm) 2035 mm mini 300 mm Échangeur solaire (cuivre) Cadre rigide (aluminium) 1002 mm Exemple pour 2 champs de capteurs modèle disponible Numéro Solar Keymark 019BN/0 Avis Technique 14/09 - 1465

Avertissements DÉSIGNATION Référence Prix ht Capteur plan Zelios CF 2.02

450 € >> Montage vertical uniquement. >> Angle d’inclinaison : 20 à 70° (toiture) 30 à 60° (terrasse). >> Raccordement hydraulique : toujours en diagonale (côtés opposés). >> 6 capteurs maximum dans une rangée. Pose verticale Surface 2,0 m2 Type capteur plan Application CESI capteur plan Zelios CF 2.02 caractéristiques techniques Type cf 2.02 Surface brute du capteur

2,01 Surface d’entrée / surface absorbeur

Capacité de fluide Angle minimal d’inclinaison Pression maxi de service bars

Nombre / dimensions de raccords

4 / 18 Plage de débit l/h 40 à 100 0,7385 (0,772*) Rendement optique (η°)

W/m2 K2 0,0122 (0,0128*) 0,185 Coefficient η/a1 Facteur optique β 0,757 (1) Coefficient de transmission thermique globale (1) Température de stagnation (selon avis technique), 1 000 W/m2, 30°C W/m2K 5,04

Facteur de correction angle de rayonnement IAM 50° 0,91 dimensions - poids - MONTAGE Dimensions hors tout (L x H x P)

Types de montage 2002 x 1002 x 95 35,6 en intégration, sur toiture et toit plat-terrasse Caractéristiques thermiques rapportées au m² de superficie d’entrée, linéarisation méthode logiciel SOLO

  • Performances par rapport à la surface d’absorbeur (1) Ensemble fixation “ posé ” Référence Prix ht Tuile mécanique 1 capteur vertical

160 € Tuile mécanique 2 capteurs verticaux

240 € Tuile plate/ardoise 1 capteur vertical

240 € Tuile plate/ardoise 2 capteurs verticaux

360 € Toit ondulé 1 capteur vertical

280 € Toit ondulé 2 capteurs verticaux

420 € Ensemble fixation “ toit plat ” et “ terrasse ” Référence Prix ht 220 € 1 capteur vertical (30° à 60°)

2 capteurs verticaux (30° à 60°)

320 € Ensemble fixation “ intégration tuile mécanique ” Référence Prix ht Système de fixation intégration tuile mécanique 1 capteur vertical

550 € Système de fixation intégration tuile mécanique 2 capteurs verticaux

850 € Extension fixation intégration tuile mécanique 1 capteur vertical

450 € Ensemble fixation “ intégration tuile plate / ardoise ” Référence Prix ht Système de fixation intégration toiture ardoise 1 capteur vertical

550 € Système de fixation intégration toiture ardoise 2 capteurs verticaux

850 € Extension fixation intégration toiture ardoise 1 capteur vertical

450 € autres accessoires Référence Prix ht Kit hydraulique 1 capteur cf 2.02

70 € Extension kit hydraulique 1 capteur cf 2.02

30 € Vanne 3 voies inversion

120 € Fluide caloporteur (10 l)

30 € Crochet toit ardoises 2 tir-fond tôle ondulée systèmes solaires accessoires
