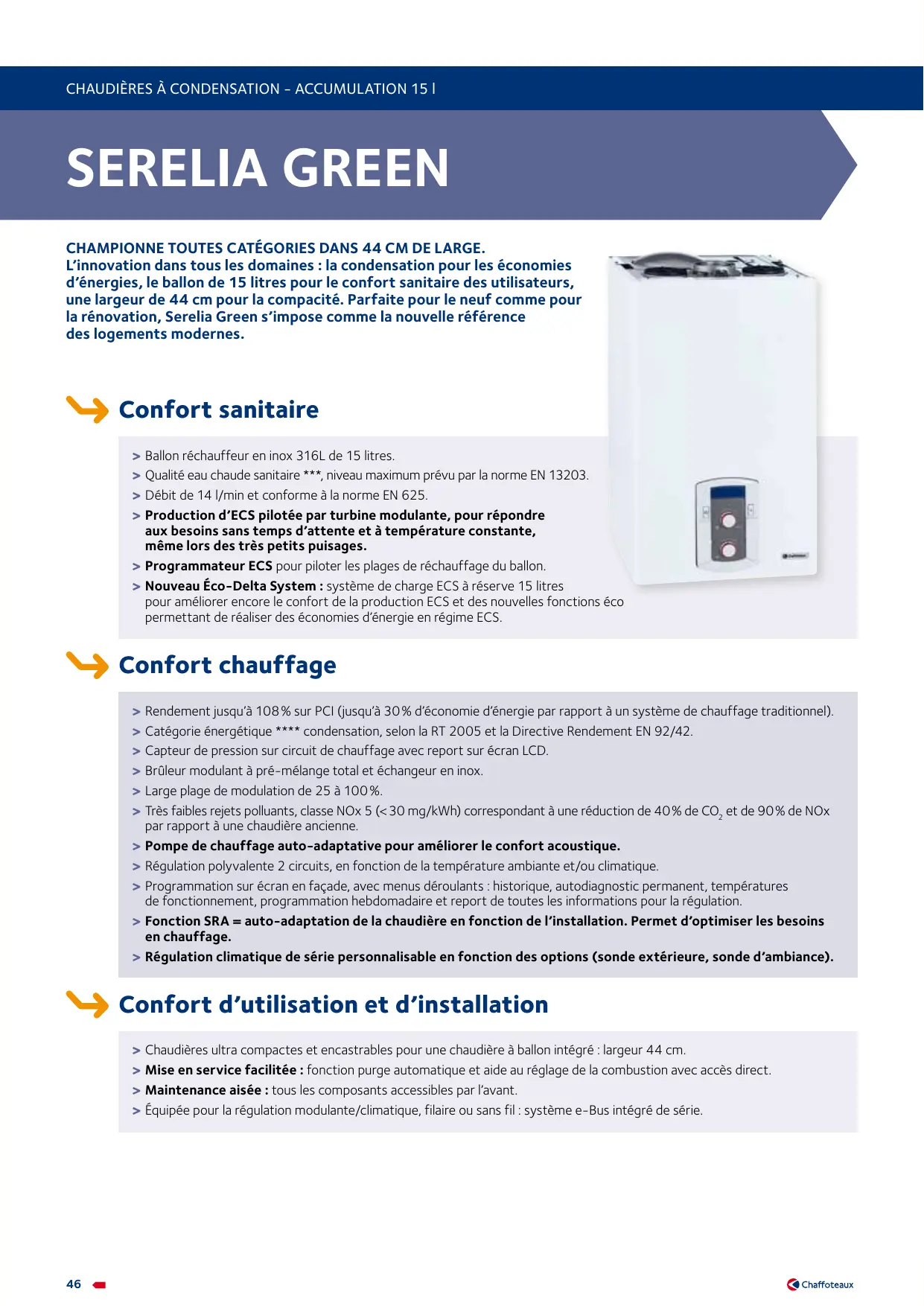

MODE D'EMPLOI CHAFFOTEAUX & MAURY SERELIA GREEN CHAFFOTEAUX & MAURY
L'innovation dans tous les domaines : la condensation pour les économies d'énergies, le gallon de 15 litres pour le confort sanitaire des utilisateurs, une largeur de 44 cm pour la compacité. Parfaite pour le neuf comme pour la rénovation, Serelia Green s'impose comme la nouvelle référence des logements modernes.
Confort sanitaire
Ballon réchauffeur en inox 316L de 15 litres. Qualité eau chaude sanitaire ***, niveau maximum prévu par la norme EN 13203. Débit de 14 l/min et conforme à la norme EN 625. Production d'ECS pilotée par turbine modulante, pour répondre aux besoins sans temps d'attente et à température constante, même lors des très petits usages. Programmateur ECS pour piloter les plages de rechauffage du ballon. Nouveau Éco-Delta System : système de charge ECS à réserve 15 litres pour améliorer encore le comportement de la production ECS et des nouvelles fonctions éco permettant de réaliser des économies d'énergie en régime ECS.
Confort chauffage
Rendement jusqu'à 108% sur PCI (jusqu'à 30% d'économie d'énergie par rapport à un système de chauffage traditionnel). Catégorie énergétique **** condensation, selon la RT 2005 et la Directive Rendement EN 92/42. Capteur de pression sur circuit de chauffage avec report sur écran LCD. Brûleur modulant à pré-mélange total et échangeur en inox. Large plage de modulation de 25 à 100%. Très faibles rejets polluants, classe NOx 5 (<30 mg/kWh) correspondant à une réduction de 40% de CO_2 et de 90% de NOx par rapport à une chaudière ancienne. Pompe de chauffage auto-adaptative pour améliorer le comportement acoustique. Régulation polyvalente 2 circuits, en fonction de la température ambiante et/ou climatique. Programmation sur écran en façade, avec menus déroulants : historique, autodiagnostic permanent, températures de fonctionnement, programmation hebdomadaire et report de toutes les informations pour la régulation. Fonction SRA = auto-adaptation de la chaudière en fonction de l'installation. Permet d'optimiser les besoins en chauffage. Régulation climatique de série personnalisable en fonction des options (sonde extérieure, sonde d'ambiance).

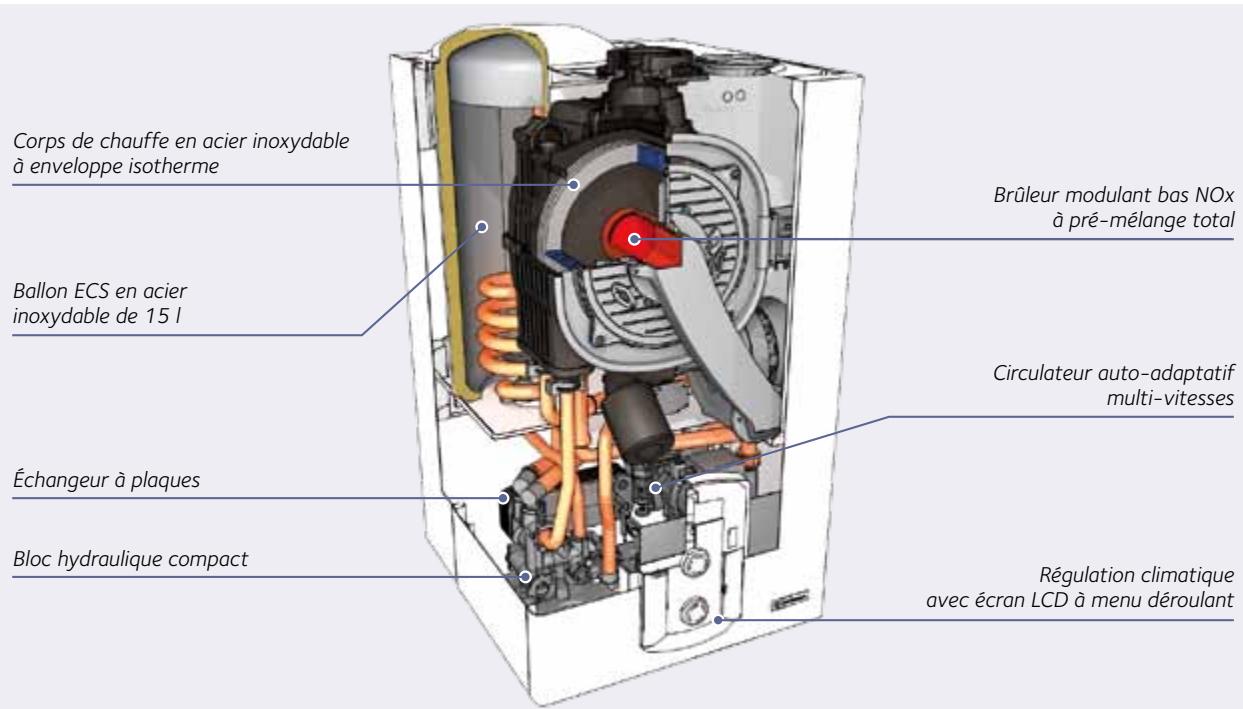

Confort d'utilisation et d'installation
Chaudières ultra compactes et encastrables pour une chaudière à ballon intégré : largeur 44 cm. Mise en service facilitée : fonction purge automatique et aide au réglage de la combustion avec accès direct. Maintenance aisée : tous les composants accessibles par l'avant. Équipée pour la régulation modulante/climatique, filaire ou sans fil : système e-Bus intégré de série.
CHARACTERISTIQUES TECHNIQUES
| 25 FF | ||
| Puisance maximale chauffage (ECS) | kW | 21,6 (25) |
| Gaz | Livrée pré-équipée en gaz naturel et transformable en propane (avec kit de transformation en option) | |
| N° de certificat CE | 0085 BR 0347 | |
| Type de raccordement | B23, B23p, C13, C33, C43, C43p, C53, C83, C93 | |
| Catégorie de gaz | II2Er3P | |
| CHAUFFAGE | ||
| Classification RT 2005 | Condensation | |
| Puisance utile chauffage 80°C/60°C | kW | 21,6 |
| Puisance utile chauffage 50°C/30°C | kW | 23,5 |
| Plage de puissance | kW | 5,2 - 23,5 |
| Plage de puissance C43p | kW | 7,1 - 23,5 |
| Rendement à puissance nominale 100% sur PCI (retour 30°C) | % | 107 |
| Rendement à puissance 30% sur PCI (retour 30°C) | % | 108 |
| Plage de réglage température de départ | °C | 20 - 82 |
| Pression maxi chauffage/tarage soupape de sécurité | bar | 3/3 |
| Capacité du vase d'expansion | I | 7,5 |
| Capacité maximale d'eau d'installation à 75°C/45°C | I | 100/200 |
| EAU CHAUBE SANITAIRE | ||
| Classification EN 13203 | *** | |
| Puisance maximale en régime ECS | kW | 25 |
| Débit spécifique selon EN 625 à ΔT 30 K | I/min | 14,2 |
| Débit spécifique selon EN 13203-1 à ΔT 30 K | I/min | 14,0 |
| Débit en 10 min à ΔT 30K | (I/10 mn) | 140 |
| Débit continu à ΔT 30K | (I/h) | 717 |
| Plage de réglage température d'ECS | °C | 40 - 65 |
| Pression maxi ECS/tarage soupape de sécurité ECS | bar | 7/7 |
| Capacité de stockage ECS | I | 15 |
| ÉLECTRICITÉ | ||
| Tension d'alimentation | V | 230 V~ (50 Hz) |
| Puisance maxi absorbée | W | 114 |
| Protection électricque | IP X5D | |
| HYDRAULIQUE/GAZ | ||
| Raccords barrette chaudière | ½" et ¼"M | |
| Raccords douilles couédées à braser | mm | Ø 14/16 et 18/20 (gaz 18F) |
| Débit de gaz maxi pour gaz H (G20) - L (G25) - Propane (G31) | 2,65 - 3,08 m³/h - 1,94 kg/h | |
| Pression de service gaz H (G20) - L (G25) - Propane (G31) | mbar | 20 - 25 - 37 |
| Quantité maxi des condensats | I/h | 3,7 |
| PRODUITS DE COMBUSTION | ||
| Classe NOx | 5 (<30 mg/kWh) | |
| Débit massique de fumées par gaz H (G20) - L (G25) - Propane (G31) | kg/h | 42,0 - 43,8 - 43,3 |
| Raccord ventouse (fumées/amenée d'air) | mm | Ø 60/100 |
| Longueur maxi ventouse (p. 140) | ||
| DIMENSIONS - POIDS | ||
| Hauteur x Largeur x Profondeur (jaquette seule) | mm | 745 x 440 x 465 |
| Hauteur x Largeur x Profondeur (hors tout) | mm | 795 x 440 x 480 |
| Poids | kg | 42,5 |
MODELES DISponIBLES
| MODELE | GAZ | CHAUDIÈRE | BARRETTE | JEU DE DOUILLES | VENTOUSE HORIZONTALE = TOTAL | ||||||
| RÉFERENCE | Prix HT | RÉFERENCE | Prix HT | RÉFERENCE | Prix HT | RÉFERENCE | Prix HT | Colis | Prix HT | ||
| 25 FF | Naturel | 3310092 | 2599 € | 3678434 | 154 € | 3318253 | 44 € | 3318073 | 103 € | 4 | 2900 € |
| Référence | Prix HT | |
| Barrette Serelia Green | 3678434 | 154 € |
| Douilles 1ère installation | 3318253 | 44 € |
| Douilles de remplacement Saunier Duval | 3678387 | 44 € |
| Douilles de remplacement ELM Leblanc gamme 5 | 3318487 | 44 € |
| Douilles de remplacement ELM Leblanc gamme 7 | 3678388 | 44 € |
| Douilles de remplacement Vaillant | 3678389 | 44 € |
| Douilles de remplacement Junkers | 3678390 | 44 € |
| Douilles de remplacement Celtic | 3678391 | 44 € |
| Gabarit de pose plastique (5 pieces) | 3318247 | 70 € |
| Gabarit de pose métallique | 3318248 | 89 € |
| Cadre écarter pour installation sur colonne montante Profondeur : 42 mm | 3678416 | 74 € |
| Cadre écarter mural avec vase d'expansion 8 l intégré Profondeur : 87 mm | 3678441 | 219 € |
| Vase d'expansion sanitaire Serelia 1 I | 3678431 | 54 € |
| Cache-robinetterie | 3318360 | 29 € |
| Kit transformation gaz naturel > Propane 25 kW (Ø diaph. : 3,8) | 3678345 | 18 € |
Accessions optionnels de régulation (p. 168)
| FILAIRE | SANS FIL | |||
| Référence | Prix HT | Référence | Prix HT | |
| RÉGULATION D'AMBIANCE TOUT OU RIEN | ||||
| Thermostat d'ambiance | 3318300 | 45 € | - | - |
| Thermostat d'ambianceprogrammation hebdomadaire | 1020075 | 197 € | 1020077 | 178 € |
| Récepteur pour thermostatd'ambiance sans fil (necessaire) | - | - | 1020078 | 180 € |
| RÉGULATION D'AMBIANCE MODULANTE | ||||
| Système e-Bus | Intégré | |||
| Sonde d'ambiance modulante | 3318449 | 124 € | 3318304 | 160 € |
| Récepteur pour sonde d'ambiancesans fil (necessaire) | - | - | 3318450 | 106 € |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde d'ambiance modulantesans fil + amplificateur | - | - | 3678467 | 259 € |
| RÉGULATION CLIMATIQUE | ||||
| Système e-Bus | Intégré | |||
| Sonde extérieure | 3318302 | 41 € | 3318309 | 173 € |
| Récepteur pour sonde extérieure | - | - | 3318450 | 106 € |
| Commande à distance | 3318298 | 231 € | - | - |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde extérieure sans fil+ amplificateur | - | - | 3678465 | 273 € |
DIMENSIONS (en mm) ET GABARIT D'INSTALLATION
Entraxe raccords hydrauliques/barrette
MODULES HYDRAULIQUES ET ACCESSOIRES (p. 178)
| Référence | Prix HT | |
| Module hydraulique 1 circuit mono-tempréature | 3318286 | 699 € |
| Module hydraulique 2 circuits mono-tempréature | 3318287 | 945 € |
| Module hydraulique 3 circuits mono-tempréature | 3318346 | 1 179 € |
| Module hydraulique 2 circuits multi-tempréatures (1 HT et 1 BT) | 3318288 | 1 325 € |
| Module hydraulique 3 circuits multi-tempréatures (1 HT et 2 BT) | 3318289 | 1 629 € |
| Module hydraulique MCD III (1HT + 1BT) | 3318365 | 1 109 € |
| Vanne 2 voies motorisée pour MCD III | 3318364 | 138 € |
| Aquastat de sécurité plancher chauffant à réarmement manuel (de série dans MCD III) | 3318281 | 19 € |
SORTIES DE FUMÉES (p. 140)
| VENTOUSE CONCENTRIQUE : C13 - C33 | Ø 60/100 | Ø 80/125 | ||
| Référence | Prix HT | Référence | Prix HT | |
| Kit ventouse horizontal / départ horizontal | 3318073 | 103 € | 3318090 | 180 € |
| Kit ventouse horizontal / départ vertical | 3318074 | 103 € | 3318090 | 180 € |
| Coude 90° | 3318075 | 40 € | - | - |
| Kit départ vertical avec réçup. de condensats | - | - | 3318095 | 73 € |
| Terminal vertical noir | - | - | 3318080 | 139 € |
| Terminal vertical rouge | - | - | 3318081 | 139 € |
| CONDUIT FLEXIBLE : C3 - B23P | C3 - Ø 80 | B23P - Ø 80 | ||
| Référence | Prix HT | Référence | Prix HT | |
| Départ horizontal - kit boisseau vertical | 3678404 | 275 € | - | - |
| Départ horizontal - kit boisseau horizontal | 3678402 | 304 € | 3678403 | 324 € |
| Flexible - couronne 5 m (avec bride) | 3678405 | 193 € | 3678405 | 193 € |
| Flexible - couronne 10 m (avec 2 brides) | 3678406 | 339 € | 3678406 | 339 € |
| Flexible - couronne 15 m (avec 3 brides) | 3678407 | 439 € | 3678407 | 439 € |
| Kit sortie cheminée solin | - | - | 3678408 | 117 € |
| Kit sortie cheminée terminal | 3678409 | 208 € | - | - |
| Longueur > 15 m : manchon nécessaire Ø 80 | 3678444 | 58 € | 3678444 | 58 € |
| CONFIGURATION3 CE : C43 | Ø 60/100 | |
| Kit département horizontal | 3318097 | 85 € |
| CONFIGURATION3 CEP : C43p | Ø 80/125 | |
| Coudes 90°avec clapet intégré+ notice de réglage(2 colis) | 3678498 | 172 € |
| Rallonge 0,5 m | 3318094 | 54 € |
| Rallonge 1 m | 3318093 | 84 € |
Autres accessoires et détails (p. 162)
