MODE D'EMPLOI CHAFFOTEAUX & MAURY TALIA GREEN SYSTEM CHAFFOTEAUX & MAURY

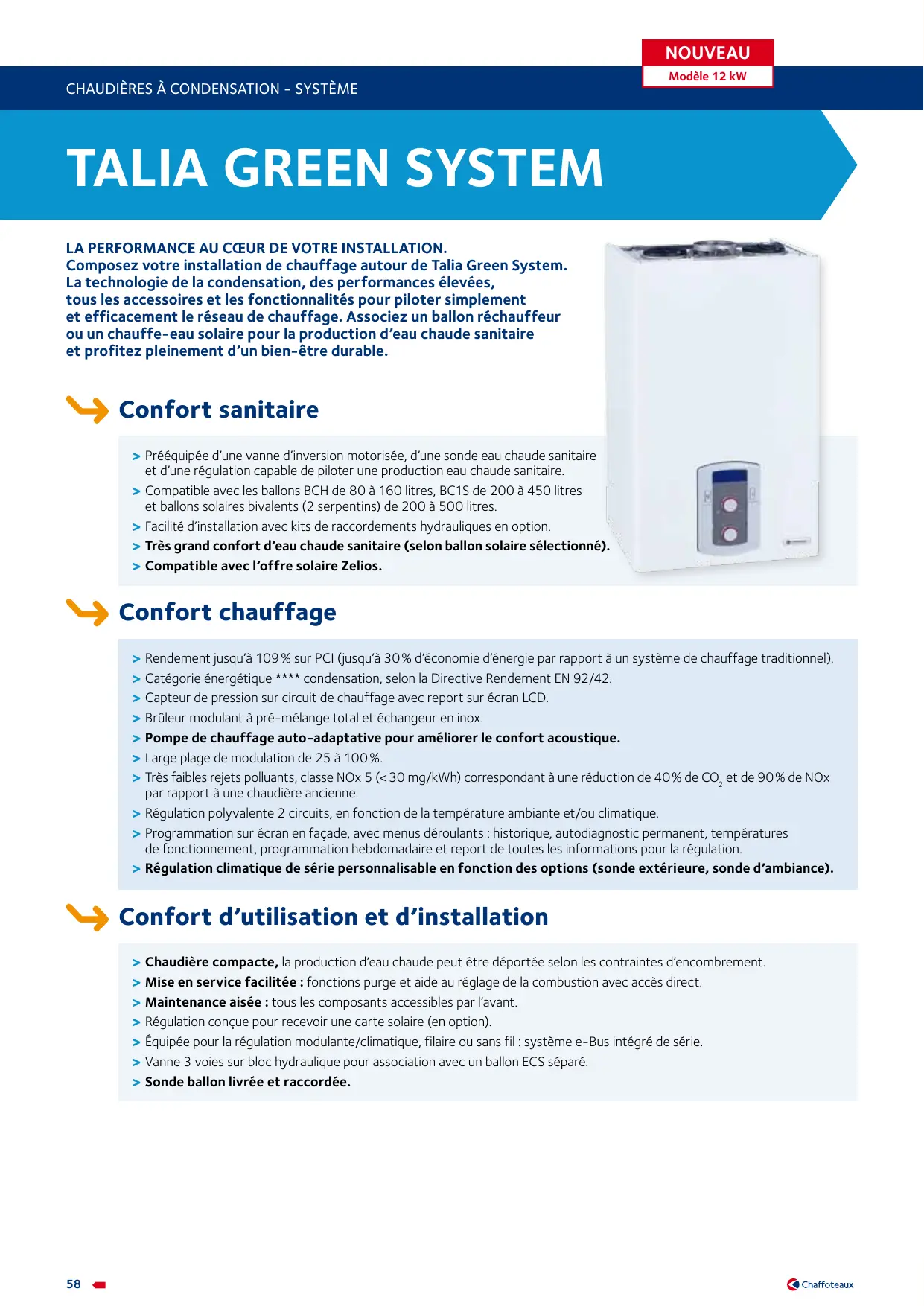

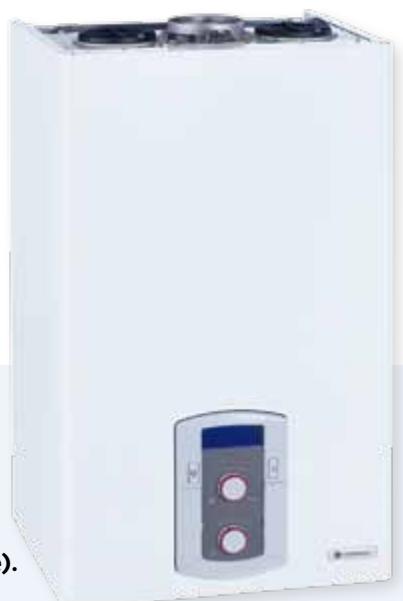

NOUVEAU chaudières à condensation - système Modèle 12 kW Talia Green System La performance au cœur de votre installation. Composez votre installation de chauffage autour de Talia Green System. La technologie de la condensation, des performances élevées, tous les accessoires et les fonctionnalités pour piloter simplement et efficacement le réseau de chauffage. Associez un ballon réchauffeur ou un chauffe-eau solaire pour la production d’eau chaude sanitaire et profitez pleinement d’un bien-être durable. Confort sanitaire >> Prééquipée d’une vanne d’inversion motorisée, d’une sonde eau chaude sanitaire et d’une régulation capable de piloter une production eau chaude sanitaire. >> Compatible avec les ballons BCH de 80 à 160 litres, BC1S de 200 à 450 litres et ballons solaires bivalents (2 serpentins) de 200 à 500 litres. >> Facilité d’installation avec kits de raccordements hydrauliques en option. >> Très grand confort d’eau chaude sanitaire (selon ballon solaire sélectionné). >> Compatible avec l’offre solaire Zelios. Confort chauffage >> Rendement jusqu’à 109 % sur PCI (jusqu’à 30 % d’économie d’énergie par rapport à un système de chauffage traditionnel). >> Catégorie énergétique **** condensation, selon la Directive Rendement EN 92/42. >> Capteur de pression sur circuit de chauffage avec report sur écran LCD. >> Brûleur modulant à pré-mélange total et échangeur en inox. >> Pompe de chauffage auto-adaptative pour améliorer le confort acoustique. >> Large plage de modulation de 25 à 100 %. >> Très faibles rejets polluants, classe NOx 5 (< 30 mg/kWh) correspondant à une réduction de 40 % de CO2 et de 90 % de NOx par rapport à une chaudière ancienne. >> Régulation polyvalente 2 circuits, en fonction de la température ambiante et/ou climatique. >> Programmation sur écran en façade, avec menus déroulants : historique, autodiagnostic permanent, températures de fonctionnement, programmation hebdomadaire et report de toutes les informations pour la régulation. >> Régulation climatique de série personnalisable en fonction des options (sonde extérieure, sonde d’ambiance). Confort d’utilisation et d’installation >> Chaudière compacte, la production d’eau chaude peut être déportée selon les contraintes d’encombrement. >> Mise en service facilitée : fonctions purge et aide au réglage de la combustion avec accès direct. >> Maintenance aisée : tous les composants accessibles par l’avant. >> Régulation conçue pour recevoir une carte solaire (en option). >> Équipée pour la régulation modulante/climatique, filaire ou sans fil : système e-Bus intégré de série. >> Vanne 3 voies sur bloc hydraulique pour association avec un ballon ECS séparé. >> Sonde ballon livrée et raccordée.

Largeur 44 cm Puissance 12-35 kW Capacité ECS accumulation séparée Technologie Condensation talia green system caractéristiques techniques

12/15 ff system 18 ff system 25 ff system 35 ff system 11,7 (15,0) 17,6 (17,6) 21,6 (25) 30,3 (35) Livrée pré-équipée en gaz naturel et transformable en propane (avec kit de transformation en option) Gaz N° de certificat CE 0085 BR 0347 Type de raccordement B23, B23p, C13, C33, C43, C43p, C53, C83 Catégorie de gaz B23, B23p, C13, C33, C43, C53, C83 II2Er3P condensation Puissance maximale chauffage (ECS) chauffage Classification RT 2005

12,9 19,2 23,5 33,2 Plage de puissance

2,8 - 12,9 4,3 - 19,2 5,2 - 23,5 6,7 - 33,2 Plage de puissance C43p 11,7 17,6 21,6 Chaudières à Condensation Puissance utile chauffage 80°C/60°C 30,3

6,5 - 12,9 6,5 - 19,2 7,1 - 23,5

Rendement à puissance nominale 100 % sur PCI (retour 30°C)

Rendement à puissance 30 % sur PCI (retour 30°C)

Plage de réglage température de départ

Pression maxi chauffage/tarage soupape de sécurité bar 3/3 Capacité du vase d’expansion

7,5 Capacité maximale d’eau d'installation à 75°C/45°C

eau chaude sanitaire avec ballon Performances ECS Classification EN 13203

Puissance maximale en régime ECS

Plage de réglage température d'ECS

électricité Tension d’alimentation

Puissance maxi absorbée

Protection électrique IP X5D hydraulique/gaz Raccords barrette chaudière Raccords douilles coudées à braser ½” et ¾”M

2,4 2,8 3,7 5,2 5 (< 30 mg/kWh) 5 (< 30 mg/kWh) 5 (< 30 mg/kWh) 5 (< 30 mg/kWh) produits de combustion Classe NOx Débit massique de fumées par gaz H (G20 ) - L (G25) - Propane (G31) kg/h 24,7 - 25,7 - 25,5 35,2 - 36,7 - 36,3 42,0 - 43,8 - 43,3 58,0 - 60,4 - 59,8 Raccord ventouse (fumées/amenée d'air)

Ø 60/100 Longueur maxi ventouse (p. 140) dimensions - poids Hauteur x Largeur x Profondeur (jaquette seule)

745 x 440 x 375 745 x 440 x 375 745 x 440 x 375 745 x 440 x 445 Hauteur x Largeur x Profondeur (hors tout)

Le Syndicat des Industries thermiques, aérauliques et frigorifiques UNICLIMA intègre dans sa base de données centralisée, sur le site www.rt2005-chauffage.org, les caractéristiques RT2005 de nos chaudières. Elles y sont réactualisées régulièrement et ont de ce fait valeur de référence.

talia green system vue en coupe Sortie de fumées Corps de chauffe en acier inoxydable à enveloppe isotherme Brûleur modulant bas NOx à pré-mélange total Circulateur auto-adaptatif multi-vitesses Régulation climatique avec écran LCD à menu déroulant Bloc hydraulique pré-équipé pour la production d’ECS modèles disponibles modèle chaudière gaz

barrette jeu de douilles + ventouse horizontale = total Référence Prix HT Référence Prix HT Référence Prix HT Référence Prix HT Colis Prix HT 12 ff Naturel

accessoires d’installation (p. 114) accessoires optionnels de régulation (p. 168) filaire Référence Prix HT Barrette Talia Green System

44 € Gabarit de pose plastique (5 pièces)

70 € Gabarit de pose métallique

89 € Kit d’écartement mural avec vase d’expansion 8 l intégré Profondeur : 87 mm

219 € Cache-robinetterie 12 à 25 kW

sans fil Prix HT Référence Prix HT régulation d’ambiance tout ou rien

178 € Récepteur pour thermostat d’ambiance sans fil (nécessaire)

180 € Sonde d’ambiance modulante Intégré

160 € Récepteur pour sonde d’ambiance sans fil (nécessaire)

106 € Amplificateur de signal

101 € Sonde d’ambiance modulante sans fil + amplificateur

259 € régulation Climatique Système e-Bus Kit de raccordement Talia Green System pour ballon BCH

Référence 236 € 92 €

Sonde extérieure Intégré

106 € Commande à distance

Amplificateur de signal

101 € Sonde extérieure sans fil + amplificateur

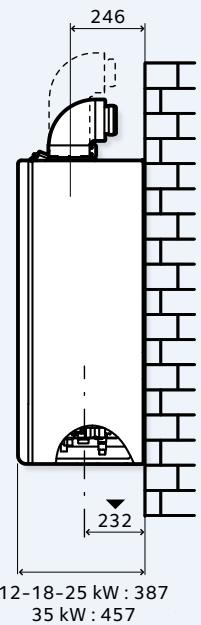

273 € Récepteur pour sonde extérieure Largeur 44 cm Puissance 12-35 kW Capacité ECS accumulation séparée Technologie Condensation talia green system dimensions (en mm) et gabarit d’installation pression disponible

Chaudières à Pression (mbar)

18-25 kW 35 kW 12-18-25 kW : 387 Entraxe raccords 35 kW : 457 hydrauliques/barrette Entraxe raccords hydrauliques/barrette modules hydrauliques et accessoires (p. 178) 18-25 kW : 387 35 kW : 457 Accessoires optionnels solaires (p. 183) Référence Prix HT Référence Prix HT Module hydraulique 1 circuit mono-température

699 € Module hydraulique 2 circuits mono-température

945 € Vanne thermostatique solaire manuelle

113 € Module hydraulique 3 circuits mono-température

1 179 € Kit sondes solaires circulation forcée Module hydraulique 2 circuits multi-températures (1 HT et 1 BT)

1 325 € Module hydraulique 3 circuits multi-températures (1 HT et 2 BT)

1 629 € Carte régulation solaire (avec 2 sondes) Module hydraulique MCD III (1HT + 1BT)

220 € Vanne 2 voies motorisée pour MCD III

138 € Kit vanne thermostatique solaire motorisée Aquastat de sécurité plancher chauffant à réarmement manuel (de série dans MCD III)

19 € sorties de fumées (p. 140) Ventouse concentrique : C13 - C33

Ø 60/100 Ø 80/125 Référence Prix HT Référence Prix HT Kit ventouse horizontal / départ horizontal

Kit départ vertical avec récup. de condensats

139 € Conduit flexible : C3 - B23P C3 - Ø 80 B23P - Ø 80 Référence Prix HT Départ horizontal - kit boisseau vertical

324 € Flexible - couronne 5 m (avec bride)

193 € Flexible - couronne 10 m (avec 2 brides)

339 € Flexible - couronne 15 m (avec 3 brides)

117 € Kit sortie cheminée terminal

Longueur > 15 m : manchon nécessaire Ø 80

58 € Kit sortie cheminée solin Référence Prix HT Configuration 3 ce : c43 Kit départ horizontal Configuration 3 ceP : c43p Coudes 90° avec clapet intégré + notice de réglage (2 colis) Ø 60/100

172 € Rallonge 0,5 m

84 € Autres accessoires et détails (p. 162)
