MODE D'EMPLOI CHAFFOTEAUX & MAURY PHAROS GREEN CHAFFOTEAUX & MAURY

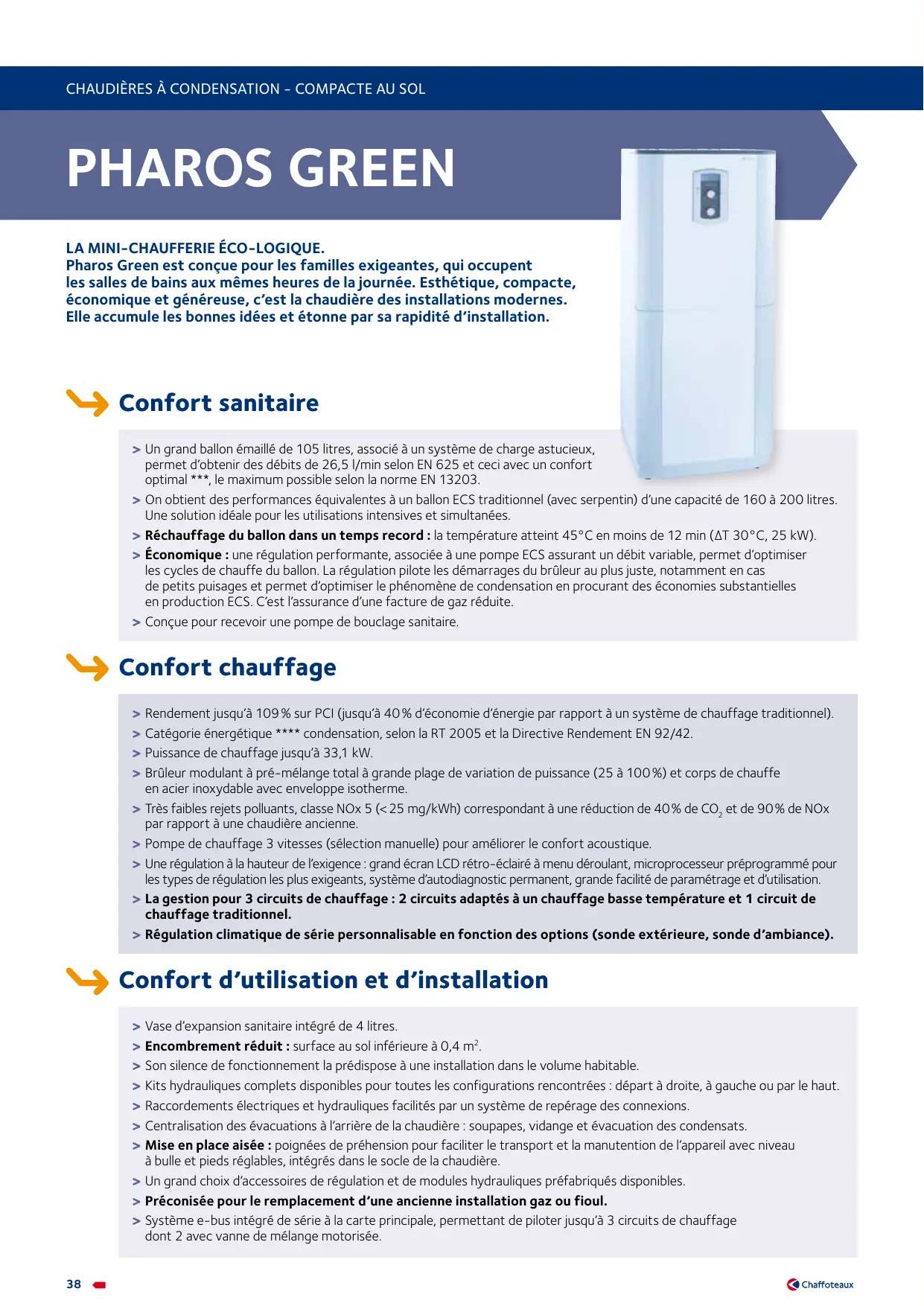

Pharos Green est une conscience pour les familles exigeantes, qui occupent les salles de bains aux mêmes heures de la journée. Esthétique, compacte, économique et généreuse, c'est la chaudière des installations modernes. Elle accumule les bonnes idées et étonne par sa rapidité d'installation.
Confort sanitaire
Un grand ballon émaillé de 105 litres, associé à un système de charge astucieux, permet d'obtenir des débits de 26,5 l/min selon EN 625 et ceci avec un comport optimal ***, le maximum possible selon la norme EN 13203. On obtient des performances équivalentes à un ballon ECS traditionnel (avec serpentin) d'une capacité de 160 à 200 litres. Une solution idéale pour les utilisations intensives et simultanées. Réchauffage du ballon dans un temps record : la température atteint 45°C en moins de 12 min (ΔT 30°C, 25 kW). Économique : une régulation performante, associée à une pompe ECS assurant un débit variable, permet d'optimiser les cycles de chauffe du ballon. La régulation pilote les démarages du brûleur au plus juste, notamment en cas de petits usages et permet d'optimiser le phénomène de condensation en procurant des économies substantielles en production ECS. C'est l'assurance d'une facture de gaz réduite. Conçue pour recevoir une pompe de bouclage sanitaire.
Confort chauffage
Rendement jusqu'à 109% sur PCI (jusqu'à 40% d'économie d'énergie par rapport à un système de chauffage traditionnel).
Catégorie énergétique **** condensation, selon la RT 2005 et la Directive Rendement EN 92/42. Puissance de chauffage jusqu'à 33,1 kW. Brûleurs modulant à pré-mélange total à grande plage de variation de puissance (25 à 100%) et corps de chauffe en acier inoxydable avec enveloppe isotherme. Très faibles rejets polluants, classe NOx 5 (< 25 mg/kWh) correspondant à une réduction de 40% de CO₂ et de 90% de NOx par rapport à une chaudière ancienne. Pompe de chauffage 3 vitesses (sélection manuelle) pour améliorer le comportement acoustique. Une régulation à la hauteur de l'exigence : grand écran LCD rétro-éclairé à menu déroulant, microprocesseur préprogrammé pour les types de régulation les plus exigeants, système d'autodiagnostic permanent, grande facilité de paramétrage et d'utilisation. La gestion pour 3 circuits de chauffage : 2 circuits adaptés à un chauffage basse température et 1 circuit de chauffage traditionnel. Régulation climatique de série personnalisable en fonction des options (sonde extérieure, sonde d'ambiance).
Confort d'utilisation et d'installation

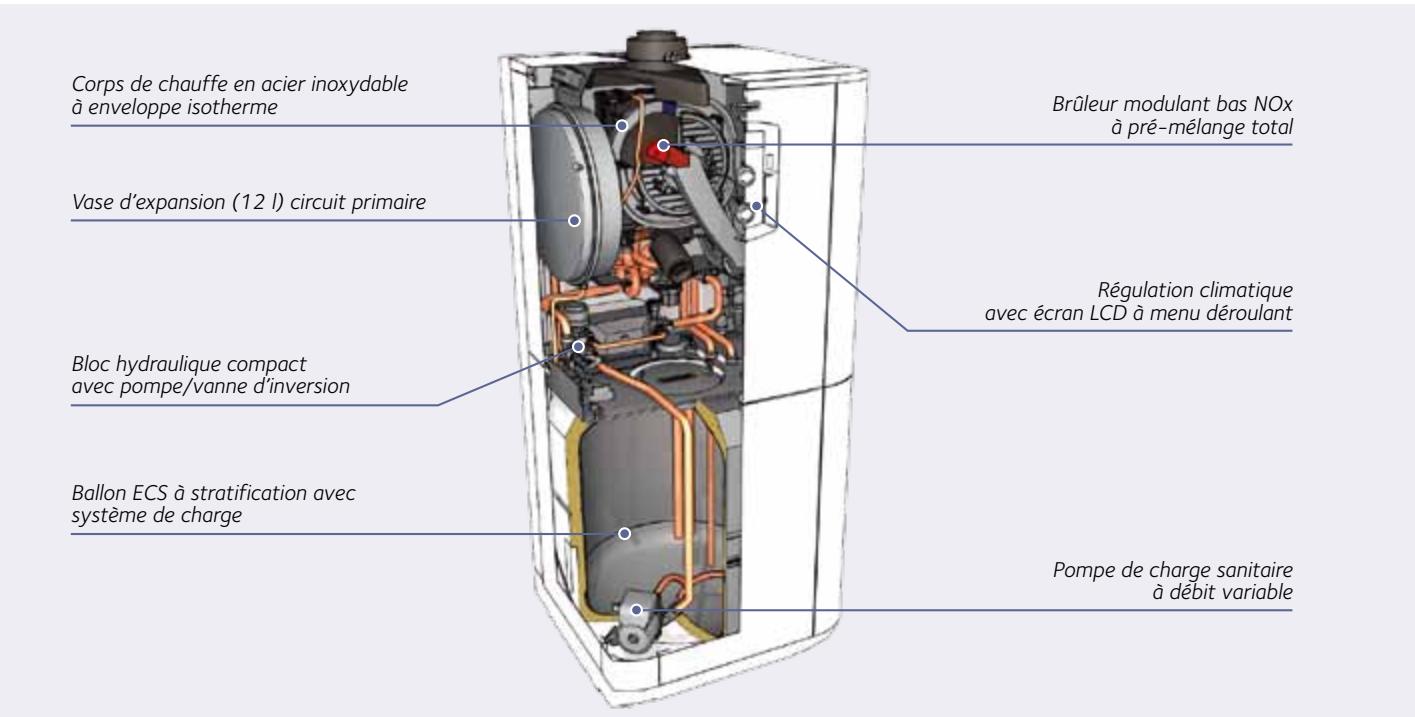

Vase d'expansion sanitaire intégré de 4 litres. Encombrement réduit : surface au sol inférieure à 0,4 m². Son silence de fonctionnement la prédispose à une installation dans le volume habitable. Kits hydrauliques complets disponibles pour toutes les configurations rencontrées : départ à droite, à gauche ou par le haut. Raccordements électriques et hydrauliques facilités par un système de repérage des connexions. Centralisation des évacuations à l'arrière de la chaudière : soupapes, vidange et évacuation des condensats. Mise en place aisée : poignées de préhension pour faciliter le transport et la manutention de l'appareil avec niveau à bulle et pieds réglables, intégrés dans le socle de la chaudière. Un grand choix d'accessoires de régulation et de modules hydrauliques préfabriqués disponibles. Préconisée pour le remplacement d'une ancienne installation gaz ou fioul. Système e-bus intégré de série à la carte principale, permettant de piloter jusqu'à 3 circuits de chauffage dont 2 avec vanne de mélange motorisée.
CHARACTERISTIQUES TECHNIQUES
| 18 FF | 25 FF | 35 FF | ||
| Puisance maximale chauffage (ECS) | kW | 17,6 (18,0) | 21,5 (24,3) | 30,3 (33,5) |
| Gaz | Livrée pré-équipée en gaz naturel et transformable en propane(avec kit de transformation en option) | |||
| N° de certificat CE | 0085BS0165 | |||
| Type de raccordement | B23, B23p, C13, C33, C43,C43p, C53, C83 | B23, B23p, C13,C33, C43, C53, C83 | ||
| Catégorie de gaz | II2Er3P | |||
| CHAUFFAGE | ||||
| Classification RT 2005 | Condensation | |||
| Puisance utile chauffage 80°C/60°C | kW | 17,6 | 21,5 | 30,3 |
| Puisance utile chauffage 50°C/30°C | kW | 19,8 | 23,5 | 33,1 |
| Plage de puissance | kW | 4,2 - 19,8 | 5,0 - 23,5 | 6,0 - 33,1 |
| Plage de puissance C43p | kW | 6,5 - 19,8 | 7,1 - 23,5 | - |
| Rendement à puissance nominale 100% sur PCI (retour 30°C) | % | 106,6 | 107 | 107 |
| Rendement à puissance 30% sur PCI (retour 30°C) | % | 109 | 108 | 107,2 |
| Plage de réglage température de départ | °C | 20 - 82 | ||
| Pression maxi chauffage/tarage soupape de sécurité | bar | 3/3 | ||
| Capacité utile du vase d'expansion | I | 12 | ||
| Capacité maximale d'eau d'installation à 75°C/45°C | I | 150/350 | ||
| EAU CHAUBE SANITAIRE | ||||
| Classification EN 13203 | *** | |||
| Puisance maximale en régime ECS | kW | 18 | 24,3 | 33,5 |
| Débit spécifique selon EN 625 à ΔT 30 K | I/min | 21 | 23,5 | 26,5 |
| Débit spécifique selon EN 13203-1 à ΔT 30 K | I/min | 20,5 | 22,7 | 25,6 |
| Débit en 10 min à ΔT 30K | (I/10 mn) | 210 | 235 | 265 |
| Débit continu à ΔT 30K | (I/h) | 505 | 717 | 1003 |
| Plage de réglage température d'ECS | °C | 40 - 65 | ||
| Pression maxi ECS/tarage soupape de sécurité ECS | bar | 7/7 | ||
| Vase d'expansion sanitaire | I | 8 | ||
| Capacité de stockage ECS | I | 105 | ||
| ÉLECTRICITÉ | ||||
| Tension d'alimentation | V | 230 V- (50Hz) | ||
| Puisance maxi absorbée | W | 155 | 160 | 183 |
| Protection électriche | IP X5D | |||
| HYDRAULIQUE/GAZ | ||||
| Raccords chaudière | %*M | |||
| Débit de gaz maxi pour gazH (G20) - L (G25) - Propane (G31) | 1,89 - 2,22 m³/h -1,43 kg/h | 2,63 - 3,08 m³/h -1,98 kg/h | 3,53 - 4,14 m³/h -2,66 kg/h | |
| Pression de service gaz H (G20) - L (G25) - Propane (G31) | mbar | 20 - 25 - 37 | ||
| Quantité maxi des condensats | I/h | 2,8 | 3,7 | 5,2 |
| PRODUITS DE COMBUSTION | ||||
| Classe de NOx | 5 (23 mg/kWh) | 5 (27 mg/kWh) | 5 (25 mg/kWh) | |
| Débit massique de fumées par gazH (G20) - L (G25) - Propane (G31) | kg/h | 35,2 - 36,7 - 36,3 | 42,0 - 43,8 - 43,3 | 58,0 - 60,4 - 59,8 |
| Raccord ventouse sortie chaudière (fumées/amenée d'air) | mm | Ø 80/125 | ||
| Longueur maxi ventouse (p. 140) | ||||
| DIMENSIONS - POIDS | ||||
| Hauteur x Largeur x Profondeur (hors tout) | mm | 1 400 x 600 x 590 | ||
| Poids | kg | 118 | 120 | 124 |
Modeles disponibles et example de configuration avec SORTIE horizontaltale
| MODELE | GAZ | CHAUDIÈRE | + VENTOUSE HORIZONTALE 60/100 (1) | = TOTAL | |||
| Récurrence | Prix HT | Récurrence | Prix HT | Colis | Prix HT | ||
| 18 FF | naturel | 3123463 | 3170 € | 3318200 + 3318073 | 148 € | 3 | 3318 € |
| 25 FF | naturel | 3123464 | 3320 € | 3318200 + 3318073 | 148 € | 3 | 3468 € |
| 35 FF | naturel | 3123465 | 3620 € | 3318200 + 3318073 | 148 € | 3 | 3768 € |
Composé d'un adaptateur 80/125 vers 60/100, d'un coude (60/100) et d'un terminal horizontal (60/100)
| Référence | Prix HT | |
| Kit de raccordement hydrauliquedépart droite/gauche* | 3123514 | 259 € |
| Kit de raccordement hydraulique haut* | 3123511 | 260 € |
| Kit pompé de bouclage sanitaire(à incorporer) | 3123508 | 345 € |
| Kit transformation gaz naturel> Propane 18/25 kW(Ø diaph. : 3,8) | 3678345 | 18 € |
| Kit transformation gaz naturel> Propane 35 kW(Ø diaph. : 5,2) | 3678347 | 18 € |
Avec vanneS d'arrêt, disjoncteur, remplissage, groupe de sécurité avec entonnoir, tubulures, isolation et clips/console.
MODULES HYDRAULIQUES ET ACCESSOIRES (p. 178)
| Référence | Prix HT | |
| Module hyd. 1 circuit mono-temp. | 3318286 | 699 € |
| Module hyd. 2 circuits mono-temp. | 3318287 | 945 € |
| Module hyd. 3 circuits mono-temp. | 3318346 | 1 179 € |
| Module hyd. 2 circuits multi-temp. (1 HT et 1 BT) | 3318288 | 1 325 € |
| Module hyd. 3 circuits multi-temp. (1 HT et 2 BT) | 3318289 | 1 629 € |
| Aquastat de sécurité plancherchauffant à réarmement manuel | 3318281 | 19 € |
ACCESSIONS OPTIONNELS DE RÉGULATION (p. 168)
| FILAIRE | SANS FIL | |||
| Référence | Prix HT | Référence | Prix HT | |
| RÉGULATION D'AMBIANCE TOUT OU RIEN | ||||
| Thermostat d'ambiance | 3318300 | 45 € | - | - |
| Thermostat d'ambianceprogrammation hebdomadaire | 1020075 | 197 € | 1020077 | 178 € |
| Récepteur pour thermostatd'ambiance sans fil (necessaire) | - | - | 1020078 | 180 € |
| RÉGULATION D'AMBIANCE MODULANTE | ||||
| Système e-Bus | Intégré | |||
| Sonde d'ambiance modulante | 3318449 | 124 € | 3318304 | 160 € |
| Récepteur pour sonde d'ambiancesans fil (necessaire) | - | - | 3318450 | 106 € |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde d'ambiance modulantesans fil + amplificateur | - | - | 3678467 | 259 € |
| RÉGULATION CLIMATIQUE | ||||
| Système e-Bus | Intégré | |||
| Sonde extérieure | 3318302 | 41 € | 3318309 | 173 € |
| Récepteur pour sonde extérieure | - | - | 3318450 | 106 € |
| Commande à distance | 3318298 | 231 € | - | - |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde extérieure sans fil+ amplificateur | - | - | 3678465 | 273 € |

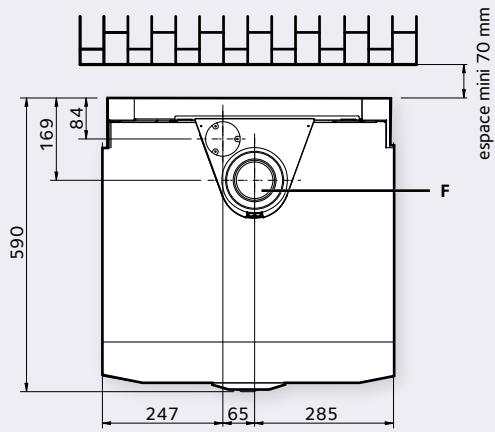

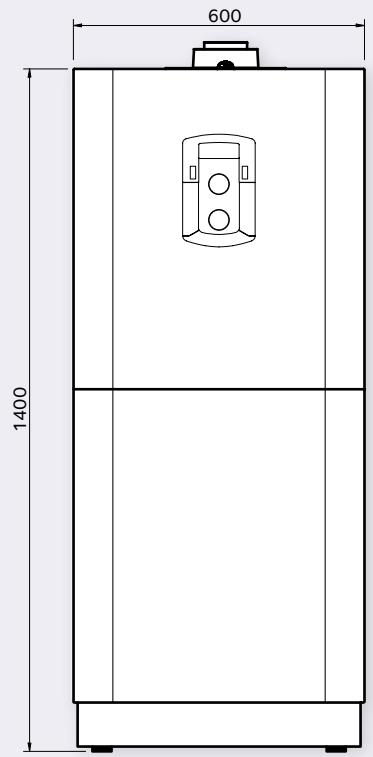

Dimensions (en mm) et gabarit d'installation

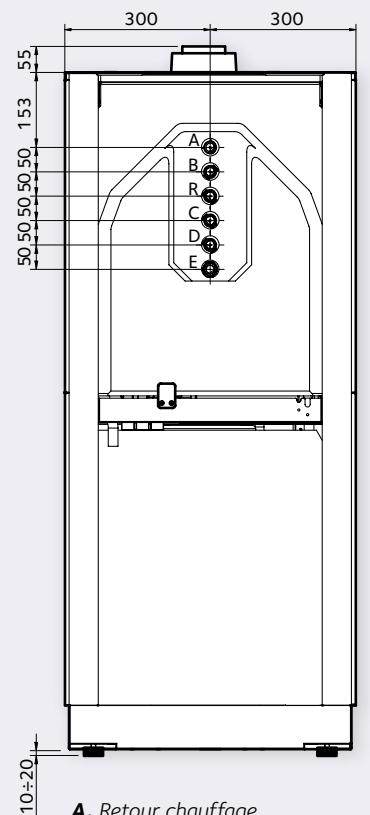

A. Retour chauffage B. Départ chauffage R. Bouclage sanitaire C. Sortie eau chaude sanitaire
D. Entrée eau froide E. Entrée gaz F. Sortie fumées / arrivée d'air (Ø 80/125)
| FF avec adapt. 60/100 | FF avec coude 80/125 | 3CEP | |
| X | 200 | 200 | 405 |
Sorties de fumées (p. 140)
| VENTOUSE CONCENTRIQUE : C13 - C33 | Ø 60/100 | Ø 80/125 | ||
| Récurrence | Prix HT | Récurrence | Prix HT | |
| Kit ventouse horizontal / départ horizontal | 3318073 | 103 € | 3318090 | 180 € |
| Adaptateur Ø 80/125 - 60/100 | 3318200 | 45 € | - | - |
| Coude 90° | - | - | 3318091 | 71 € |
| Kit ventouse horizontal / départ vertical | - | - | 3318090 | 180 € |
| Coude 90° | - | - | 3318091 | 71 € |
| Terminal vertical noir | - | - | 3318080 | 139 € |
| Terminal vertical rouge | - | - | 3318081 | 139 € |
| CONDUIT FLEXIBLE : C3 - B23P | C3 - Ø 80 | B23P - Ø 80 | ||
| Récurrence | Prix HT | Récurrence | Prix HT | |
| Départ horizontal - kit boisseau vertical | 3678404 | 275 € | - | - |
| Départ horizontal - kit boisseau horizontal | 3678402 | 304 € | 3678403 | 324 € |
| Adaptateur Ø 80/125 - 60/100 | 3318200 | 45 € | - | - |
| Flexible - couronne 5 m (avec bride) | 3678405 | 193 € | 3678405 | 193 € |
| Flexible - couronne 10 m (avec 2 brides) | 3678406 | 339 € | 3678406 | 339 € |
| Flexible - couronne 15 m (avec 3 brides) | 3678407 | 439 € | 3678407 | 439 € |
| Kit sortie cheminée solin | - | - | 3678408 | 117 € |
| Kit sortie cheminée terminal | 3678409 | 208 € | - | - |
| Longueur > 15 m : manchon nécessaire Ø 80 | 3678444 | 58 € | 3678444 | 58 € |
Autres accessoires et détails (p. 162)
| CONFIGURATION3 CE : C43 | Ø 60/100 | |
| Kit département horizontal | 3318097 | 85 € |
| CONFIGURATION3 CEP : C43p | Ø 80/125 | |
| Coudes 90°avec clapet intégré+ notice de réglage+ adaptateur Ø80/125 - 60/100(3 colis) | 3678497 | 217 € |
| Rallonge 0,5 m | 3318094 | 54 € |
| Rallonge 1 m | 3318093 | 84 € |
18kW 25kW
