CHAFFOTEAUX & MAURY NIAGARA C - Chaudière CHAFFOTEAUX & MAURY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chaudière basse température
Capacité d'accumulation	40 litres
Matériau des ballons	Inox 316L
Nombre de ballons	2 en série
Débit spécifique eau chaude sanitaire	19 à 21,3 l/min
Norme qualité eau chaude sanitaire	EN 13203
Catégorie énergétique	Basse température (Directive EN 92/42)
Type de capteur de pression	Sur circuit de chauffage avec écran LCD
Allumage du brûleur	Progressif pour confort acoustique et longévité
Pompe de chauffage	Auto-adaptative pour confort acoustique
Type d'extracteur	Ventouse à vitesse variable
Régulation	Polyvalente 2 circuits selon température ambiante et climatique
Programmation	Écran en façade avec menus déroulants et autodiagnostic
Régulation climatique	Personnalisable selon options (sonde extérieure, ambiance)
Maintenance	Accessible par l'avant
Carte électronique	e-Bus intégrée pour régulation modulaire/climatique
Vase d'expansion sanitaire	Intégré, 2 litres
Largeur	Moins de 60 cm

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY NIAGARA C CHAFFOTEAUX & MAURY

Comment réinitialiser le chauffe-eau Chaffoteaux & Maury Niagara C ?

Pour réinitialiser le chauffe-eau, localisez le bouton de réinitialisation sur le panneau de contrôle. Appuyez et maintenez ce bouton pendant environ 5 secondes jusqu'à ce que le voyant de fonctionnement clignote.

Que faire si l'eau ne chauffe pas ?

Vérifiez d'abord que le thermostat est réglé à une température adéquate. Si le problème persiste, assurez-vous que l'alimentation électrique est active et que le disjoncteur n'est pas déclenché.

Pourquoi le voyant de fonctionnement clignote-t-il ?

Un voyant clignotant peut indiquer un problème avec le système de chauffage. Consultez le manuel pour le code d'erreur correspondant, ou contactez un professionnel si nécessaire.

Comment purger l'air du circuit ?

Pour purger l'air, localisez les vannes de purge sur les radiateurs. Ouvrez-les doucement à l'aide d'une clé de purge jusqu'à ce que l'eau commence à s'écouler sans air.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation en eau et en électricité. Inspectez les joints et les tuyaux pour identifier la source de la fuite. Si nécessaire, faites appel à un plombier qualifié.

Comment augmenter la pression d'eau ?

Vérifiez le manomètre sur le chauffe-eau. Si la pression est inférieure à 1 bar, ouvrez le robinet de remplissage pour augmenter la pression jusqu'à environ 1,5 bar.

Quels sont les entretiens préventifs à réaliser ?

Il est recommandé de faire vérifier le chauffe-eau annuellement par un professionnel, de nettoyer les filtres et de vérifier les niveaux de pression et de sécurité.

Comment savoir si le chauffe-eau est en mode veille ?

Lorsque le chauffe-eau est en mode veille, le voyant de fonctionnement est éteint. Cela signifie qu'il ne chauffe pas l'eau actuellement.

Est-ce que je peux installer le Chaffoteaux & Maury Niagara C moi-même ?

Bien que l'installation soit possible pour les bricoleurs expérimentés, il est recommandé de faire appel à un professionnel pour garantir une installation correcte et sécurisée.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être trouvé sur le site officiel de Chaffoteaux & Maury ou dans le colis du produit. Vous pouvez également contacter le service client pour obtenir une copie.

MODE D'EMPLOI CHAFFOTEAUX & MAURY NIAGARA C CHAFFOTEAUX & MAURY

Une chaudière à basse température avec accumulation intégrée de 40 litres, pour un grand confort. Dans moins de 60 cm de large, elle est capable de produire autant d'eau chaude que dans un réservoir de 150 litres.

Confort sanitaire

Réserve de 40 litres grâce à deux ballons en inox 316L en série. Ballons à stratification : avantage d'une accumulation d'eau chaude sanitaire et de la production instantanée. Disponibilité permanente de l'eau chaude sanitaire même quand la réserve d'eau chaude sanitaire est épuisée. Optimisation de la puissance grâce à une modulation continue du débit de la pompe primaire. Qualité eau chaude sanitaire, niveau maximum prévu par la norme EN 13203. Débit spécifique de 19 l/min à 21,3 l/min selon EN 625.

Confort chauffage

Catégorie énergétique *** basse température, selon la Directive Rendement EN 92/42. Capteur de pression sur circuit de chauffage avec report sur écran LCD. Allumage progressif du brûleur pour gagner en comportement acoustique et allonger la durée de vie des composants. Pompe de chauffage auto-adaptative pour améliorer le comportement acoustique. Modèle ventouse : extracteur à vitesse variable, pour augmenter le rendement à faible charge. Régulation polyvalente 2 circuits, en fonction de la température ambiant et/ou climatique. Programmation sur écran en façade, avec menus déroulants : historique, autodiagnostic permanent, températures de fonctionnement, programmation hebdomadaire et report de toutes les informations pour la régulation. Régulation climatique de série personnalisable en fonction des options (sonde extérieure, sonde d'ambiance).

Confort d'utilisation et d'installation

Gestion des composants facilitée : disposition interne commune à la gamme Chaffoteaux.

Mise en service facilitée : fonction purge automatique et aide au réglage de la combustion avec accès direct. Maintenance aisée : tous les composants accessibles par l'avant. Carte e-Bus intégrée de série : équipée pour la régulation modulante/climatique filaire ou sans fil. Vase d'expansion sanitaire intégré de 2 litres.

CHARACTERISTIQUES TECHNIQUES

		25 CF	24 VMC	25 FF	30 FF
Puisance maximale chauffage (ECS)	kW	23,7 (25,5)	23,7 (25,5)	24,2 (26,2)	28,1 (29,5)
Gaz		Gaz naturel et Propane(1)
N° de certificat CE		1312BR4794		1312BR4793
Type de raccordement		B11bs		C12, C32, C42, C52, C82
Catégorie de gaz		II2E+3+
CHAUFFAGE
Classification RT 2005		Basse température
Puisance utile chauffage	kW	23,7	23,7	24,2	28,1
Plage de puissance	kW	9,9 - 23,7	9,9 - 23,7	10,2 - 24,2	12,1 - 28,1
Rendement à puissance nominale 100% sur PCI (chaudière 70°C)	%	91,9	91,9	94,3	93,6
Rendement à puissance 30% sur PCI (chaudière 40°C)	%	92,2	92,2	94,4	94,5
Plage de réglage température de départ	°C	35 - 85
Pression maxi chauffage/tarage soupape de sécurité	bar	3/3
Capacité du vase d'expansion	I	12
Capacité maximale d'eau d'installation à 75 °C/45 °C	I	100/300
EAU CHAUBE SANITAIRE
Classification EN 13203		***	***	***	***
Puisance maximale en régime ECS	kW	25,5	25,5	26,2	29,5
Débit spécifique selon EN 625 à ΔT 30 K	I/min	19,0	19,0	19,0	21,3
Débit spécifique selon EN 13203-1 à ΔT 30 K	I/min	18,4	18,4	18,4	21,0
Débit en 10 min à ΔT 30K	(I/10 mn)	190	190	190	210
Débit continu à ΔT 30K	(I/h)	978	978	978	1080
Plage de réglage température d'ECS	°C	40 - 65
Pression maxi ECS/tarage soupape de sécurité ECS	bar	7/7
Vase d'expansion sanitaire	I	2
Capacité de stockage ECS	I	40
ÉLECTRICITÉ
Tension d'alimentation	V	230
Puisance maxi absorbée	W	116	116	140	160
Protection électriche		IPX4D		IPX5D
HYDRAULIQUE/GAZ
Raccords barrette chaudière		½" et ¼"M
Raccords douilles coudées à braser	mm	Ø 14/16 et 18/20 (gaz 18F)
Débit de gaz maxi pour gaz H (G20) - L (G25) - Propane (G31)		2,13 - 2,86 m³/h - 2,1 kg/h	2,13 - 2,86 m³/h - 2,1 kg/h	2,13 - 2,86 m³/h - 2,1 kg/h	2,43 - 3,31 m³/h - 2,47 kg/h
Pression de service gaz H (G20) - L (G25) - Propane (G31)	mbar	20 - 25 - 37
PRODUITS DE COMBUSTION
Classe NOx		3
Débit massique de fumées par gaz H (G20) - L (G25) - Propane (G31)	kg/h	65,3 - 68,1 - 65,9	65,3 - 68,1 - 65,9	58,0 - 60,6 - 59,7	65,3 - 68,3 - 67,3
Raccord ventouse (fumées/amenée d'air)	mm	-	-	60/100	60/100
Raccord cheminée/VMC-gaz	mm	125/130	125/130	-	-
Longueur maxi ventouse (p. 140)
DIMENSIONS - POIDS
Hauteur x Largeur x Profondeur (jacette seule)	mm	900 x 600 x 461
Hauteur x Largeur x Profondeur (hors tout)	mm	943 x 600 x 474
Poids	kg	52		55

Livrée pré-équipée gaz naturel, transformable en Propane avec kit en option

Le Syndicat des Industries thermiques, aérauliques et frigorifiques UNICIMA intègre dans sa base de données centralisée, sur le site www.rt2005-chauffage.org, les caractéristiques RT2005 de nos chaudières. Elles y sont réactualisées régulièrement et ont de ce fait valeur de référence.

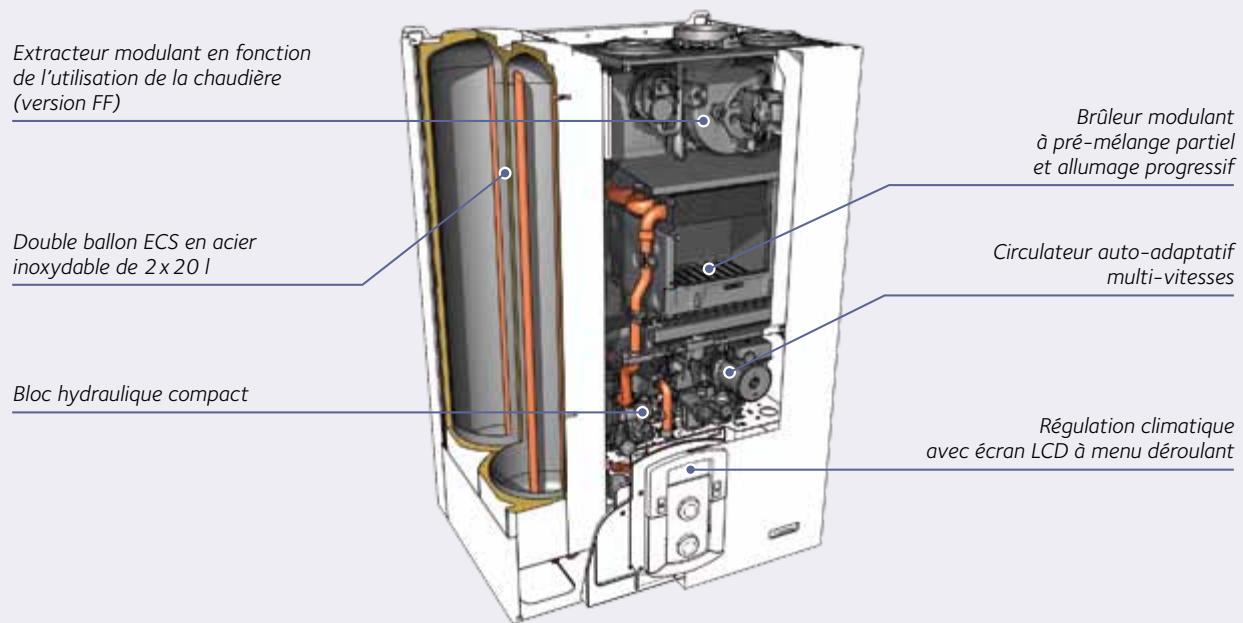

VUE en COUPE

MODELES DISponibles

MODELE	GAZ	CHAUDIÈRE		BARRETTE		JEU DE DOUILLES		VENTOUSE HORIZONTALE = TOTAL
		RÉfERENCE	Prix HT	RÉfERENCE	Prix HT	RÉfERENCE	Prix HT	RÉfERENCE	Prix HT	Colis	Prix HT
25 CF	Naturel	3310091	1732 €	3678470	155 €	3678471	48 €	-	-	3	1935 €
24 VMC	Naturel	3310093	1762 €	3678470	155 €	3678471	48 €	-	-	3	1965 €
25 FF	Naturel	3310087	2044 €	3678470	155 €	3678471	48 €	3318001	78 €	4	2325 €
30 FF	Naturel	3310103	2264 €	3678470	155 €	3678471	48 €	3318001	78 €	4	2545 €

	Référence	Prix HT
Barrette Niagara C	3678470	155 €
Douilles 1ère installation	3678471	48 €
Robinets et douilles de remplacement Niagara	3678472	48 €
Accessoire de remplacement Niagara Delta	3678473	48 €
Cadre écarteur, robinets et douilles de remplacement Celtic Profondeur : 55 mm	3678474	48 €
Cadre écarteur, robinets et douilles de remplacement Saunier Duval Twin Profondeur : 55 mm	3678475	48 €
Robinets et douilles de remplacement Frisquet Hydroconfort	3678476	48 €
Gabarit de pose plastique (5pièces)	3318432	70 €
Cadre écarteur pour installation sur colonne montante Profondeur : 55 mm	3678477	226 €
Kit bouclage sanitaire	3678478	550 €
Kit transformation gaz naturel > GPL CF 25 kW (Ø inj. : 0,76) FF 25 kW (Ø inj. : 0,80)	3318261	31 €
Kit transformation gaz naturel > GPL FF 30 kW (Ø inj. : 0,78)	3318264	31 €
Kit Shunt pour modèle 25 CF	3318457	31 €

ACCESSIONS OPTIONNELS DE RÉGULATION (p. 168)

	FILAIRE		SANS FIL
	Référence	Prix HT	Référence	Prix HT
RÉGULATION D'AMBIANCE TOUT OU RIEN
Thermostat d'ambiance	3318300	45 €	-	-
Thermostat d'ambianceprogrammation hebdomadaire	1020075	197 €	1020077	178 €
Récepteur pour thermostatd'ambiance sans fil (necessaire)	-	-	1020078	180 €
RÉGULATION D'AMBIANCE MODULANTE
Carte interface e-Bus	Incluse
Sonde d'ambiance modulante	3318449	124 €	3318304	160 €
Récepteur pour sonde d'ambiancesans fil (necessaire)	-	-	3318450	106 €
Amplificateur de signal	-	-	3318305	101 €
Sonde d'ambiance modulantesans fil + amplificateur	-	-	3678467	259 €
RÉGULATION CLIMATIQUE
Carte interfac e-Bus	Incluse
Sonde extérieure	3318302	41 €	3318309	173 €
Récepteur pour sonde extérieure	-	-	3318450	106 €
Commande à distance	3318298	231 €	-	-
Amplificateur de signal	-	-	3318305	101 €
Sonde extérieure sans fil+ amplificateur	-	-	3678465	273 €

DIMENSIONS (en mm) ET GABARIT D'INSTALLATION

Flux force 25 FF, 30 FF 60/100 ou 80/125 Tirage naturel 25 CF, 24 VMC 0 125/130

PRESSION DISPONIBLE

25kW - - 30 kW

MODULES HYDRAULIQUES ET ACCESSOIRES (p. 178)

	Référence	Prix HT
Module hydraulique 1 circuit mono-temPERATURE	3318286	699 €
Module hydraulique 2 circuits mono-temPERATURE	3318287	945 €
Module hydraulique 3 circuits mono-temPERATURE	3318346	1 179 €
Module hydraulique 2 circuits multi-temPERATURES (1 HT et 1 BT)	3318288	1 325 €
Module hydraulique 3 circuits multi-temPERATURES (1 HT et 2 BT)	3318289	1 629 €
Module MCD III (necessite le kit d'adaptation 3678483)	3318293	1 089 €
Vanne 2 voies motorisée pour MCD III	3318364	138 €
Aquastat de sécurité pour plancher chauffant à réarmement manuel	3318281	19 €

SORTIES DE FUMÉES (p. 140)

VENTOUSE CONCENTRIQUE : C12 - C32	Ø 60/100		Ø 80/125
	Récurrence	Prix HT	Récurrence	Prix HT
Kit ventouse horizontal - départ horizontal	3318001	78 €	3318035	125 €
Kit ventouse horizontal - départ vertical	3318002	78 €	3318035	125 €
Coude 90°	3318003	46 €	-	-
Kit départ vertical avec réçup. de condensats	-	-	3318040	78 €
Terminal vertical noir	-	-	3318013	138 €
Terminal vertical rouge	-	-	3318014	138 €

CONFIGURATION3CE : C42	Ø 60/100
	Récurrence	Prix HT
Kit départementhorizontal /raccord. horizontal	3318041	75 €
