MODE D'EMPLOI CHAFFOTEAUX & MAURY MIRA C CHAFFOTEAUX & MAURY
Performances et compacte sont regroupées dans Mira C.
Avec sa certification CE selon l'EN 13203, la chaudière de 40 cm de large offre des débits spécifiques supérieurs à 12 l/min. Côté chauffage, la gamme complète d'accessoires de régulation permet de personnaliser l'installation pour un confort sur mesure.
Confort sanitaire
Qualité eau chaude sanitaire ***, niveau maximum prévu par la norme EN 13203, assurant la disponibilité de l'eau chaude en quelques secondes. Débit de 12,2 à 14,1 l/min et conforme à la norme EN 625. Système comportant échangeur à plaques surdimensionné et maintien en température ainsi que fonction éco. Production d'ECS pilotée par turbine modulante, pour adapter la puissance au besoin du moment tout en assurant une température stable, même lors de petits nuisages.
Confort chauffage
Catégorie énergétique *** basse température, selon la Directive Rendement EN 92/42. Capteur de pression sur circuit de chauffage. Allumage progressif du brûleur, pour gagner en comportement acoustique et allonger la durée de vie des composants. Puissance chauffage jusqu'à 28 kW. Modèle ventouse : extracteur à vitesse variable, pour augmenter le rendement à faible charge. Pompe de chauffage auto-adaptative pour améliorer le comportement acoustique. Régulation polyvalente 2 circuits de série, en fonction de la température ambiance et/ou climatique avec possibilité de pilotage d'un circuit avec vanne mélangeuse motorisée. Programmation sur écran en façade, avec menus déroulants : historique, autodiagnostic permanent, température de fonctionnement, programmation hebdomadaire et report de toutes les informations pour la régulation. Régulation climatique de série personnalisable en fonction des options (sonde extérieur, sonde d'ambiance).
Confort d'utilisation et d'installation
Ultra compacte et parfaitement encastrable dans tous les logements. Mise en service facilitée : fonction purge automatique et aide au réglage de la combustion avec accès direct. Maintenance aisée : tous les composants accessibles par l'avant. Régulation conçue pour recevoir une carte solaire (en option). Régulation modulante / climatique, filaire ou sans fil (carte de communication e-Bus en option). NOUVEAU La chaudière est livrée de série avec son cadre écarteur (745 x 400 x 66 mm), nécessaire en cas d'installation sur colonne montante ou pour les remplacements.
CHARACTERISTIQUES TECHNIQUES
| 25 CF | 24 VMC | 25 FF | 30 FF | ||
| Puisance maximale chauffage (ECS) | kW | 23,7 (25,5) | 23,7 (25,5) | 24,2 (26,2) | 28,1 (29,5) |
| Gaz | Gaz naturel et Propane (1) | ||||
| N° de certificat CE | 1312BR4794 | 1312BR4793 | |||
| Type de raccordement | B11bs | C12, C32, C42, C52, C82 | |||
| Catégorie de gaz | II2E+3+ | ||||
| CHAUFFAGE | |||||
| Classification RT 2005 | Basse température | ||||
| Puisance utile chauffage | kW | 23,7 | 23,7 | 24,2 | 28,1 |
| Plage de puissance | kW | 10,1 - 23,7 | 9,9 - 23,7 | 10,2 - 24,2 | 12,1 - 28,1 |
| Rendiment à puissance nominale 100% sur PCI (chaudière 70°C) | % | 91,9 | 91,9 | 94,3 | 93,6 |
| Rendiment à puissance 30% sur PCI (chaudière 40°C) | % | 92,2 | 92,2 | 94,4 | 94,5 |
| Plage de réglage température de départ | °C | 35 - 85 | |||
| Pression maxi chauffage/tarage soupape de sécurité | bar | 3/3 | |||
| Capacité du vase d'expansion | I | 8 | |||
| Capacité maximale d'eau d'installation à 75°C/45°C | I | 100/250 | |||
| EAU CHAUBE SANITAIRE | |||||
| Classification EN 13203 | *** | ||||
| Puisance maximale en régime ECS | kW | 25,5 | 25,5 | 26,2 | 29,5 |
| Débit spécifique selon EN 625 à ΔT 30 K | I/min | 12,2 | 12,2 | 12,5 | 14,1 |
| Débit spécifique selon EN 13203-1 à ΔT 30 K | I/min | 12,2 | 12,2 | 12,5 | 14,1 |
| Plage de réglage température d'ECS | °C | 36 - 65 | |||
| Pression maxi ECS/tarage soupape de sécurité ECS | bar | 7/7 | |||
| ÉLECTRICITÉ | |||||
| Tension d'alimentation | V | 230 | |||
| Puisance maxi absorbée | W | 85 | 85 | 124 | 136 |
| Protection électricque | IPX4D | IPX5D | |||
| HYDRAULIQUE/GAZ | |||||
| Raccords barrette chauffière | ½" et ¾"M | ||||
| Raccords douilles couédées à braser | mm | Ø 14/16 et 18/20 (gaz 18F) | |||
| Débit de gaz maxi pour gaz H (G20) - L (G25) - Propane (G31) | 2,13 - 2,86 m³/h - 2,1 kg/h | 2,13 - 2,86 m³/h - 2,1 kg/h | 2,19 - 2,94 m³/h - 2,16 kg/h | 2,43 - 3,31 m³/h - 2,47 kg/h | |
| Pression de service gaz H (G20) - L (G25) - Propane (G31) | mbar | 20 - 25 - 37 | |||
| PRODUITS DE COMBUSTION | |||||
| Classe NOx | 3 | ||||
| Raccord ventouse (fumées/amenée d'air) | mm | - | - | 60/100 | 60/100 |
| Raccord cheminée/VMC-gaz | mm | 125/130 | 125/130 | - | - |
| Longueur maxi ventouse (p. 140) | |||||
| DIMENSIONS - POIDS | |||||
| Hauteur x Largeur x Profondeur (jaquette seule) | mm | 745 x 400 x 315 | |||
| Hauteur x Largeur x Profondeur (jaquette seule avec cadre écarter) | mm | 745 x 400 x 381 | |||
| Hauteur x Largeur x Profondeur (hors tout) | mm | 780 x 400 x 319 | 770 x 400 x 319 | ||
| Hauteur x Largeur x Profondeur (hors tout avec cadre écarter) | mm | 780 x 400 x 385 | 770 x 400 x 385 | ||
| Poids sans cadre écarter / Poids avec cadre écarter | kg | 27 / 30 | 30 / 33 | 31 / 34 | |
Livrée pré-équipée gaz naturel, transformable en Propane avec kit en option
Le Syndicat des Industries thermiques, aérauliques et frigorifiques UNICIMA intègre dans sa base de données centralisée, sur le site www.rt2005-chauffage.org, les caractéristiques RT2005 de nos chaudières. Elles y sont réactualisées régulièrement et ont de ce fait valeur de référence.

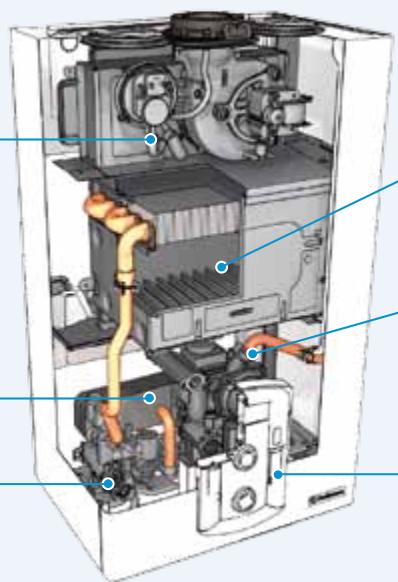

VUE en COUPE
Extracteur modulant en fonction de l'utilisation de la chaudière (version FF)
Brûleur modulant à pré-mélange partiel et allumage progressif
Circulateur auto-adaptatif multi-vitesses
Échangeur à plaques
Bloc hydraulique compact
Tableau de régulation à affichage digital
MODELES DISponibles
| MODELE | GAZ | CHAUDIÈRE | BARRETTE | JEU DE DOUILLES | VENTOUSE HORIZONTALE = TOTAL | ||||||
| RÉfERENCE | Prix HT | RÉfERENCE | Prix HT | RÉfERENCE | Prix HT | RÉfERENCE | Prix HT | Colis | Prix HT | ||
| 25 CF | Naturel | 3310155 | 1 285 € | 3678438 | 131 € | 3318252 | 44 € | - | - | 3 | 1 460 € |
| 24 VMC | Naturel | 3310156 | 1 315 € | 3678438 | 131 € | 3318252 | 44 € | - | - | 3 | 1 490 € |
| 25 FF | Naturel | 3310157 | 1 597 € | 3678438 | 131 € | 3318252 | 44 € | 3318001 | 78 € | 4 | 1 850 € |
| 30 FF | Naturel | 3310158 | 1 817 € | 3678438 | 131 € | 3318252 | 44 € | 3318001 | 78 € | 4 | 2 070 € |
Chaudière livrée avec cadre écarteur (745 x 400 x 66 mm) pour installation sur colonne montante et remplacements.
| Référence | Prix HT | |
| Barrette Mira C | 3678438 | 131 € |
| Douilles 1ère installation sans montage de cadre écarteur | 3318252 | 44 € |
| Douilles 1ère installation (1) | 3318253 | 44 € |
| Douilles de remplacement Saunier Duval (1) | 3678387 | 44 € |
| Douilles de remplacement ELM Leblanc gamme 5 (1) | 3318487 | 44 € |
| Douilles de remplacement ELM Leblanc gamme 7 (1) | 3678388 | 44 € |
| Douilles de remplacement Celtic (1) | 3678391 | 44 € |
| Douilles de remplacement Vaillant (1) | 3678389 | 44 € |
| Douilles de remplacement Junkers (1) | 3678390 | 44 € |
| Gabarit de pose plastique (5 pièces) | 3318247 | 70 € |
| Gabarit de pose métallique | 3318248 | 89 € |
| Cache-robinetterie | 3318355 | 23 € |
| Kit transformation gaz naturel > GPL CF 25 kW (Ø inj. : 0,76) FF 25 kW (Ø inj. : 0,80) | 3318261 | 31 € |
| Kit transformation gaz naturel > GPL FF 30 kW (Ø inj. : 0,80) | 3318264 | 31 € |
| Kit Shunt pour modèle 25 CF | 3318457 | 31 € |
Nécessite le montage du cadre écouteur
ACCESSIONS OPTIONNELS DE RÉGULATION (p. 168)
| FILAIRE | SANS FIL | |||
| Référence | Prix HT | Référence | Prix HT | |
| RÉGULATION D'AMBIANCE TOUT OU RIEN | ||||
| Thermostat d'ambiance | 3318300 | 45 € | - | - |
| Thermostat d'ambianceprogrammation hebdomadaire | 1020075 | 197 € | 1020077 | 178 € |
| Récepteur pour thermostatd'ambiance sans fil (necessaire) | - | - | 1020078 | 180 € |
| RÉGULATION D'AMBIANCE MODULANTE | ||||
| Carte interface e-Bus (necessaire) | 3318330 | 47 € | 3318330 | 47 € |
| Sonde d'ambiance modulante | 3318449 | 124 € | 3318304 | 160 € |
| Récepteur pour sonde d'ambiansanfil (necessaire) | - | - | 3318450 | 106 € |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde d'ambiance modulante sans fil + amplificateur | - | - | 3678467 | 259 € |
| RÉGULATION CLIMATIQUE | ||||
| Carte interfacé e-Bus (necessaire) | 3318330 | 47 € | 3318330 | 47 € |
| Sonde extérieure | 3318302 | 41 € | 3318309 | 173 € |
| Récepteur pour sonde extérieure | - | - | 3318450 | 106 € |
| Commande à distance | 3318298 | 231 € | - | - |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde extérieure sans fil+ amplificateur | - | - | 3678465 | 273 € |
DIMENSIONS (en mm) ET GABARIT D'INSTALLATION
60 / 100 - 80 / 125 CF: raccordement 125/130
∇ Entraxe raccords hydrauliques/barrette 232 246 **385 (avec cadre écarter) PRESSION DISABLE
MODULES HYDRAULIQUES ET ACCESSOIRES (p. 178)
| Référence | Prix HT | |
| Module hydraulique 1 circuit mono-temPERATURE | 3318286 | 699 € |
| Module hydraulique 2 circuits mono-temPERATURE | 3318287 | 945 € |
| Module hydraulique 3 circuits mono-temPERATURE | 3318346 | 1 179 € |
| Module hydraulique 2 circuits multi-temPERATURES (1 HT et 1 BT) | 3318288 | 1 325 € |
| Module hydraulique 3 circuits multi-temPERATURES (1 HT et 2 BT) | 3318289 | 1 629 € |
| Module hydraulique MCD III (1HT + 1BT)(1) | 3318293 | 1 089 € |
| Vanne 2 voies motorisée pour MCD III | 3318364 | 138 € |
| Aquastat de sécurité plancher chauffant à réarmemement manuel (de série dans MCD III) | 3318281 | 19 € |
Nécessite le montage du cadre écarté
ACCESSIONS OPTIONNELS SOLAIRES (p.183)
| Référence | Prix HT | |
| Vanne thermostatique solaire manuelle | 3318290 | 113 € |
| Kit sondes solaires circulation forciee | 3318485 | 130 € |
| Kit vanne thermostatique solaire motorisée | 3318486 | 220 € |
SORTIES DE FUMÉES (p. 140)
| VENTOUSE CONCENTRIQUE : C12 - C32 | Ø 60/100 | Ø 80/125 | ||
| Référence | Prix HT | Référence | Prix HT | |
| Kit ventouse horizontal - départ horizontal | 3318001 | 78 € | 3318035 | 125 € |
| Kit ventouse horizontal - départ vertical | 3318002 | 78 € | 3318035 | 125 € |
| Coude 90° | 3318003 | 46 € | - | - |
| Kit départ vertical avec réçup. de condensats | - | - | 3318040 | 78 € |
| Terminal vertical noir | - | - | 3318013 | 138 € |
| Terminal vertical rouge | - | - | 3318014 | 138 € |
| KITS DE REMPLACEMENT | Référence | Prix HT |
| Réhausse 60/100 pour remplacement Centora/Nectra (nécessaire) | 3318310 | 24 € |
| Coude 20° 60/100 * | 3678033 | 71 € |
| Coude 30° 60/100 * | 3678037 | 71 € |
- Nécessaire dans certains cas de remplacement avec sortie latérale
| CONFIGURATION3CE : C42 | Ø 60/100 | |
| Récurrence | Prix HT | |
| Kit départementhorizontal /raccord. horizontal | 3318041 | 75 € |
