Type d'appareil	Ballon mixte chauffe-eau
Capacité ECS	220 - 330 L
Capacité chauffage	635 - 1119 L
Matériau du ballon	Acier qualité ST 37-2
Isolation	Mousse polyuréthane 100 mm
Anode	Anode magnésium
Échangeur thermique solaire	Intégré
Pression max chauffage	2,5 bar
Pression max ECS	6 bar
Nombre de sondes	3
Diamètre ballon	640 - 790 mm
Hauteur avec isolation	2050 - 2150 mm
Poids à vide	93 - 130 kg
Retour énergie solaire	330 - 400 mm
Départ énergie solaire	880 - 950 mm
Résistance électrique	Option 3 kW ou 7 kW
Thermomètre et douille plongeuse	Inclus en standard
Pression réseau recommandée	3,5 bar avec réducteur

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY BK1S 1500 CHAFFOTEAUX & MAURY

Comment réinitialiser le chauffe-eau CHAFFOTEAUX & MAURY BK1S 1500 ?

Pour réinitialiser le chauffe-eau, localisez le bouton de réinitialisation sur le panneau de contrôle. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que le voyant lumineux clignote.

Que faire si le chauffe-eau ne chauffe pas l'eau ?

Vérifiez d'abord que l'appareil est sous tension et que le thermostat est réglé à une température appropriée. Si le problème persiste, vérifiez les fusibles ou les disjoncteurs, et assurez-vous que les filtres ne sont pas obstrués.

Comment détecter une fuite d'eau sur le CHAFFOTEAUX & MAURY BK1S 1500 ?

Inspectez visuellement les connexions de tuyauterie et le réservoir pour toute accumulation d'eau. Écoutez également les gouttes ou les bruits d'écoulement. Si vous trouvez une fuite, fermez l'alimentation en eau et contactez un professionnel.

Quel est le niveau de pression requis pour le fonctionnement optimal ?

Le CHAFFOTEAUX & MAURY BK1S 1500 nécessite une pression d'eau comprise entre 1 et 6 bars pour un fonctionnement optimal. Vérifiez votre pression d'eau avec un manomètre si nécessaire.

Comment nettoyer le filtre du chauffe-eau ?

Pour nettoyer le filtre, coupez l'alimentation en eau et retirez le filtre du robinet d'entrée. Rincez-le à l'eau claire pour éliminer les débris et réinstallez-le une fois sec.

Que faire si le voyant d'alerte s'allume ?

Si le voyant d'alerte s'allume, consultez le manuel d'utilisation pour identifier le code d'erreur correspondant. Cela peut indiquer divers problèmes comme un surchauffe, une pression d'eau insuffisante, ou un problème électrique.

Comment effectuer un entretien régulier du chauffe-eau ?

Un entretien régulier comprend la vérification des connexions, le nettoyage des filtres, et la vérification de la pression d'eau. Il est recommandé de faire inspecter l'appareil par un professionnel au moins une fois par an.

MODE D'EMPLOI CHAFFOTEAUX & MAURY BK1S 1500 CHAFFOTEAUX & MAURY

Ballon mixte chauffage + ECS pour minimiser l'encombrement.

CHARACTERISTIQUES PRINCIPALES

Accumulator d'eau chaude émailé intégré.
Ballon tampon de chauffage en acier de qualité ST 37-2.
Anode magnésium.
Mousse polyurethane de 100 mm exemple de CFC.
Échangeur thermique solaire intégré.
3 douilles plongeuses 12 , 6,5 x 150 mm, acier zingué avec filetage PG9.
3 manchons pour sonde 12 pour chauffage/solaire.
Douille supérieure plongeante de 12 pour sonde ECS.
Pression maxi chauffage 2,5 bar.
Pression maxi ECS 6 bar. Si la pression d'alimentation reseau est supérieure à 3,5 bar, prévoir un réducteur de pression.

Accessoires complémentaires pour la réalisation d'une installation (p. 240-244).

FOURNITURES STANDARD

1 thermomètre et 3 douilles plongeuses.

MODELES DISponIBLES

DÉSIGNATION	Référence	Prix HT
BK1S 1 000 (855-220)	3507040	3 147 €
BK1S 1 500 (1449-330)	3507041	3 884 €

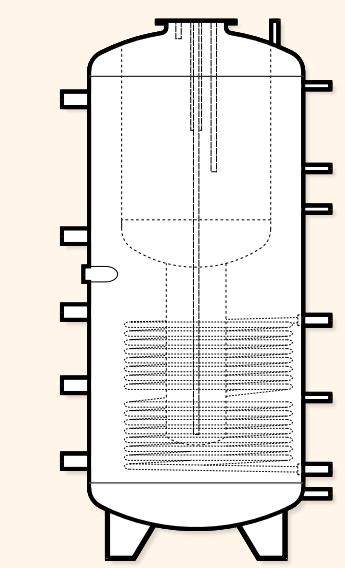

DIMENSIONS (en mm) ET GABARIT D'INSTALLATION

		BK1S 1 000	BK1S 1 500
	Capacité totale (l)	855	1 449
	Capacité chauffage (l)	635	1 119
	Capacité ECS (l)	220	330
A	Ø sans isolation	790	1 000
	Ø avec isolation	990	1 200
	Hauteur avec isolation	2 050	2 150
	Échangeur thermique solaire (m2)	3,0	3,3
	Poids (kg)	360	430
B	Vidange - ¾"	240	290
C	Retour énergie solaire - 1"	330	400
E	Sonde solaire - ½"	595	750
F	Départ énergie solaire - 1"	880	950
H	Sonde - ½"	1 290	1 115
I	Sonde - ½"	1 440	1 390
K	Thermomètre - ½"	1 745	1 750
L	Purgeur - ½"	1 985	2 085
M	Retour chauffage - 1½"	360	390
N	Libre - 1½"	640	710
O	Libre - 1½"	910	990
P	Résistance élect. - 1½"	1 050	1 170
Q	Libre - 1½"	1 190	1 360
R	Départ chauffage - 1½"	1 695	1 725
S		240	240
T		290	415
4	Sonde - ½"
14	Eau froide - 1"
17	Eau chaude sanitaire - 1"
15	Re-circulation - 1"
16	Anode - 1¼"

OPTIONS

	PUISSANCE	TENSION	PÉNÉTRATION	Référence	Prix HT
Résistance chauffante électrique. Position de montage horizontal, filetage de fixation 1½"	3 kW	230 V mono	340 mm	3208054	501 €
	7 kW	400 V tri	340 mm	3208055	632 €

	Référence	Prix HT
Thermomètre et douille plongeuse	3640186	29 €
