Type d'appareil	Chauffe-eau solaire avec appoint électrique
Capacité	200, 300 ou 400 litres
Serpentin	1 serpentin pour circuit solaire
Résistance électrique	1,5 kW, 2,3 kW ou 3,5 kW
Isolation thermique	Polyuréthane expansé, sans CFC ni HCC
Anode de protection	Magnésium
Protection anti-corrosion	Émaillage à 850°C
Piquage sanitaire	Pour bouclage d'eau chaude sanitaire (sauf 200 L)
Accessoires fournis	Tôle de maintien et tubes de liaison (avec isolation)
Garantie	5 ans sur la cuve, 2 ans sur les pièces
Sortie eau chaude sanitaire	Oui
Recirculation	Oui, sauf pour 200 L
Entrée eau froide	Oui
Retour serpentin solaire	Oui
Départ serpentin solaire	Oui
Utilisation	Remplacement chauffe-eau électrique traditionnel

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY AES 400-1S-B CHAFFOTEAUX & MAURY

Quels sont les problèmes courants avec la chaudière CHAFFOTEAUX & MAURY AES 400-1S-B ?

Les problèmes courants incluent des codes d'erreur, des fuites d'eau, des bruits étranges, ou une mauvaise performance de chauffage.

Que faire si la chaudière affiche un code d'erreur ?

Consultez le manuel d'utilisateur pour identifier la signification du code d'erreur, puis suivez les instructions de dépannage appropriées.

Comment réinitialiser la chaudière CHAFFOTEAUX & MAURY AES 400-1S-B ?

Pour réinitialiser la chaudière, éteignez-la, attendez quelques minutes, puis rallumez-la. Si le problème persiste, contactez un professionnel.

Pourquoi ma chaudière fait-elle des bruits étranges ?

Des bruits étranges peuvent être causés par de l'air dans le système, une accumulation de calcaire, ou des pièces usées. Il est recommandé de faire appel à un technicien.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation en eau et en électricité, puis contactez un plombier ou un technicien qualifié pour diagnostiquer et réparer la fuite.

Comment améliorer l'efficacité de la chaudière ?

Assurez-vous que la chaudière est régulièrement entretenue, purgez les radiateurs, et vérifiez l'isolation de votre maison pour maximiser l'efficacité.

À quelle fréquence dois-je faire entretenir ma chaudière ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour assurer son bon fonctionnement.

Que faire si la chaudière ne chauffe pas l'eau ?

Vérifiez le réglage de la température, assurez-vous que l'alimentation en gaz ou en électricité est correcte et consultez le manuel pour d'autres solutions.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge du radiateur, laissez l'air s'échapper jusqu'à ce que de l'eau commence à sortir, puis refermez la vanne.

Qui contacter en cas de problème persistant ?

Si le problème persiste après avoir essayé les solutions ci-dessus, contactez un technicien agréé pour un diagnostic approfondi.

MODE D'EMPLOI CHAFFOTEAUX & MAURY AES 400-1S-B CHAFFOTEAUX & MAURY

L'accumulateur solaire de la gamme Zelios à un serpentin est spécialement conçu pour les chauffe-eau solaires avec appoint électrique. Il réunit tous les avantages pour une installation solaire performante.

Capacités 200, 300 et 400 l. 1 serpentin pour circuit solaire. Résistance électrique de 1,5 kW 2,3kW et 3,5 kW montée d'usine. Faibles déperditions thermiques : isolation thermique en polyurethane expansé, sans CFC, ni HCHC. Anode de protection en magnésium Protection anti-corrosion de la cuve par émailage à 850°C Piquage pour bouclage d'eau chaude sanitaire (sauf 200 l). Accessoires fournis : tôle de maintainien et tubes de liaison (avec isolation) pour le montage de la régulation et du groupe hydraulique solaire sur le gallon. Garantie 5 ans sur la cuve et 2 ans sur les pieces.

VUE en COUPE

MODELES DISponibles

	RÉSISTANCE	CAPACITÉ	Référence	Prix HT
AES 200/1S-B	1,5 kW	200 l	3070150	1 200 €
AES 300/1S-B	2,3 kW	300 l	3070136	1 300 €
AES 400/1 S-B	3,5 kW	400 l	3070151	1 900 €

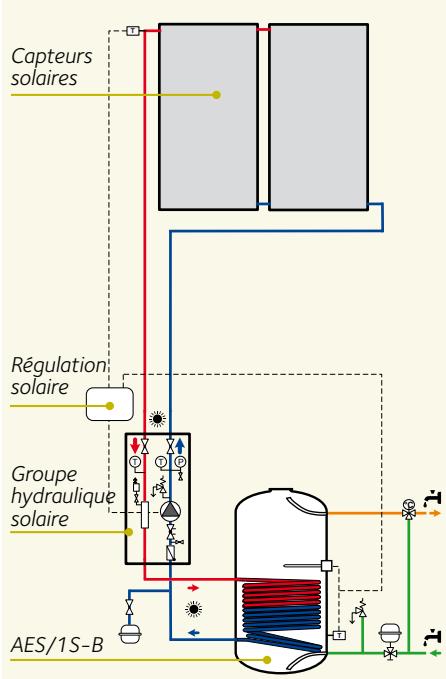

NB : Le schéma d'installation solaire de ce document représente un schéma de principe n'engageant pas la responsabilité de Chaffoteaux. L'intégration de tous les composants nécessaires et leur bon fonctionnement doivent être impérativement vérifiés par un professionnel, en respectant la règlementation en vigueur et les règles de l'art. Accessoires solaires (p. 183).

CHARACTERISTIQUES TECHNIQUES

		200 l	300 l	400 l
Capacité	I	198	295	395
Quantité d'ECS fournie en appoint (Ves40)	I	225	385	460
Surface serpentin	m²	0,85	1,1	1,45
Puisance serpentin (300 - 900 l/h)	kW	5 - 10	7,5 - 12,5	9 - 16
Contenance serpentin	I	7,4	10	12,6
Perte de charge serpentin (300 - 900 l/h)	mbar	50 - 100	33 - 78	75 - 150
Puisance résistance électrique	kW	1,5	2,3	3,5
Pression maxi de service	bar	7	7	7
Température maximale de service	°C	90	90	90
Pertes d'entretien (ΔT= 45 K)	kWh/24h	1,75	2,30	2,60
Constante de refroidissement	Wh/IKjour	0,19	0,17	0,14
Dimensions (Hauteur x Largeur)	mm	1296 x 600	1776 x 600	1625 x 714
Poids	kg	101	141	155

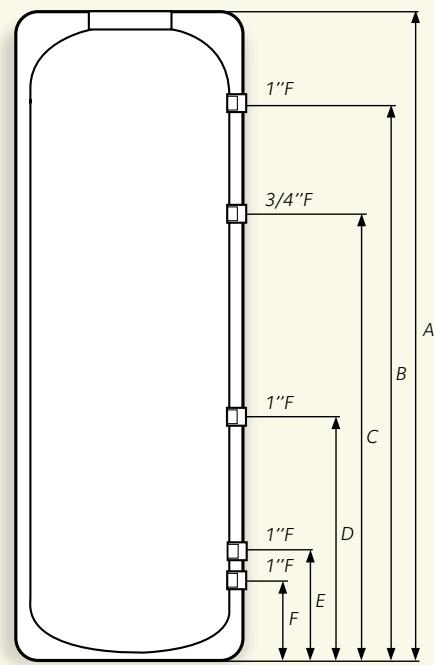

DIMENSIONS (en mm)

	2001	3001	4001
A	1296	1776	1625
B	1030	1552	1298
C	N/D	1229	1022
D	603	699	507
E	313	313	315
F	228	228	215
G	708	804	855
H	665	665	780
I	600	600	714

GABARIT D'INSTALLATION

GUIDE DE SELECTION

	TYPE DE LOGEMENT
	Studio et 1 pièce	2 pièces	3 pièces	4 pièces	5 pièces et plus
Ves40 (litres)*	≥ 150	≥ 225	≥ 300	≥ 375	≥ 450
Puisance maxi. résistance électrique	Pr ≤ 1,5 kW	Pr ≤ 2,3 kW	Pr ≤ 3 kW	Pr ≤ 3,8 kW	Pr ≤ 4,5 kW
BALLON AES/1 S-B	AES 200/1S-B		AES 300/1S-B
				AES 400/1S-B

• Préconisation Promotelec : Quantité d'eau chaude nécessaire par jour (à 40°C) en fonctionnement avec la résistance électrique uniquement (double tarif jour-nuit).
