CHAFFOTEAUX & MAURY TALIA GREEN SYSTEM HP - Chauffage CHAFFOTEAUX & MAURY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz à condensation
Caractéristiques techniques principales	Chauffage central et production d'eau chaude sanitaire
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	700 x 400 x 300 mm
Poids	30 kg
Compatibilités	Compatible avec divers systèmes de chauffage et régulations
Tension	230 V
Puissance	De 24 à 30 kW selon le modèle
Fonctions principales	Chauffage, production d'eau chaude, régulation automatique
Entretien et nettoyage	Entretien annuel recommandé, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation
Sécurité	Système de sécurité intégré, protection contre les surchauffes
Informations générales	Garantie de 2 ans, normes de sécurité européennes respectées

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY TALIA GREEN SYSTEM HP CHAFFOTEAUX & MAURY

Comment réinitialiser mon CHAFFOTEAUX & MAURY TALIA GREEN SYSTEM HP ?

Pour réinitialiser votre appareil, éteignez-le, attendez environ 10 secondes, puis rallumez-le. Cela peut résoudre certains problèmes temporaires.

Que faire si le chauffage ne fonctionne pas ?

Vérifiez si le thermostat est réglé correctement et si l'alimentation électrique est fonctionnelle. Assurez-vous également que le circuit d'eau n'est pas obstrué.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge sur le radiateur, en laissant échapper l'air jusqu'à ce que de l'eau commence à s'écouler. Fermez ensuite la vanne.

Que signifie le code d'erreur E1 ?

Le code d'erreur E1 indique un problème de surchauffe. Vérifiez le niveau de pression d'eau et assurez-vous qu'il est entre 1 et 2 bars.

Comment augmenter la pression de l'eau ?

Pour augmenter la pression, ouvrez les robinets de remplissage situés sous la chaudière jusqu'à ce que le manomètre atteigne la pression recommandée, puis fermez-les.

Pourquoi y a-t-il des bruits étranges lorsque la chaudière fonctionne ?

Des bruits inhabituels peuvent indiquer une accumulation de calcaire ou une circulation d'eau insuffisante. Il est conseillé de faire appel à un professionnel pour un entretien.

Comment nettoyer le filtre à eau ?

Éteignez la chaudière, fermez les vannes d'eau, retirez le filtre et rincez-le à l'eau claire. Remplacez-le une fois qu'il est propre et remettez en marche la chaudière.

Quel type d'entretien régulier est recommandé ?

Il est recommandé de faire un entretien annuel par un professionnel pour vérifier les composants, nettoyer les filtres et s'assurer du bon fonctionnement de l'appareil.

Comment contacter le service client de CHAFFOTEAUX & MAURY ?

Vous pouvez contacter le service client via leur site web officiel ou par téléphone en consultant la section 'Contact' pour les horaires et les numéros spécifiques.

MODE D'EMPLOI CHAFFOTEAUX & MAURY TALIA GREEN SYSTEM HP CHAFFOTEAUX & MAURY

Avec des puissances de chauffage de 43 à 95 kW, Talia Green System HP est la réponse aux grandes installations résidentielles. La réalisation de cascades de 2 à 4 chaudières est également possible afin de satisfaire des besoins en tertiaire (crèche, immeuble, mairie...).

Avec cette gamme à la fois compacte, puissante et simple à installer, Chaffoteaux reste fidèle à son principe : faciliter la vie des professionnels.

Confort sanitaire

Compatibilité avec les ballons systèmes et les ballons solaires bivalents (2 serpentins) de 200 à 500 litres. Kit pour production d'eau chaude sanitaire (chaudière seule) avec vanne 3 voies de priorité sanitaire incluse. Compatible avec l'offre solaire Zelios.

Confort chauffage

Photo : modèle 45/65 kW

Rendement jusqu'à 108% sur PCI (jusqu'à 30% d'économie d'énergie par rapport à un système de chauffage traditionnel). Catégorie énergétique *** condensation, selon la Directive Rendement EN 92/42. Brûleur modulant à pré-mélange total et échangeur en inox. Très faibles rejets polluants, classe NOx 5 (<30 mg/kWh) correspondant à une réduction de 40% de CO_2 et de 90% de NOx par rapport à une chaudière ancienne. Régulation en fonction de la température ambience et/ou climatique. Programmation sur écran en façade avec menus déroulants : historique, autodiagnostic permanent, température de fonctionnement, programmation hebdomadaire et report de toutes les informations pour la régulation. Régulation climatique de série personnalisable en fonction des options (sonde extérieure, sonde d'ambiance).

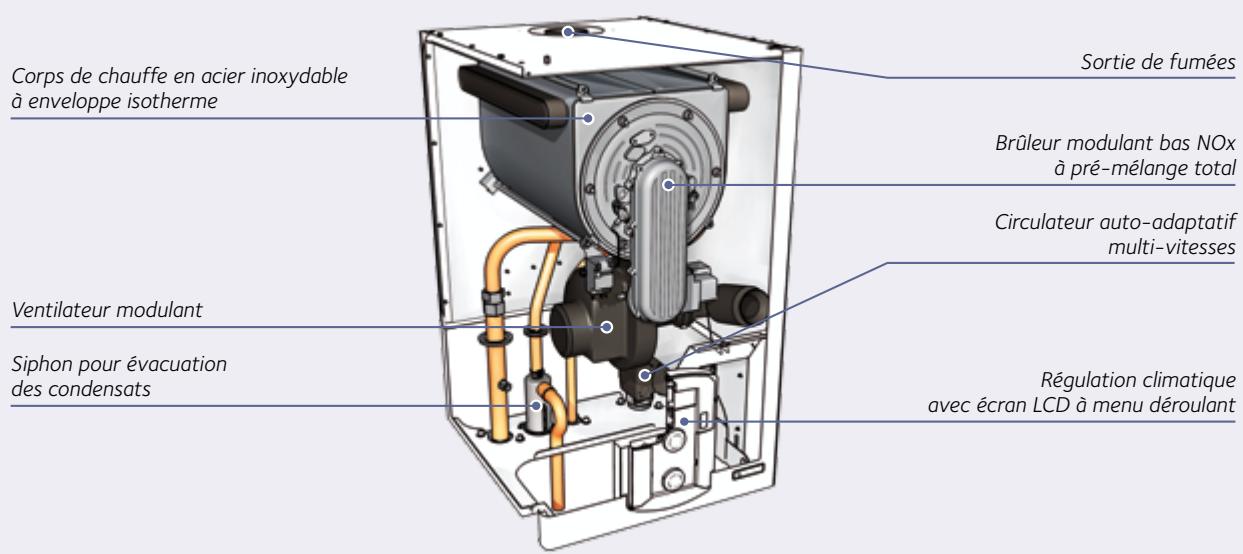

Confort d'utilisation et d'installation

Ultra compacte : 44 cm de large. > Pompe de chauffage auto-adaptative intégrée sauf modèles 85 et 100 FF : pompe en option (non intégrée). Mise en service facilitée : fonction purge automatique et réglage de la combustion en accès direct. Maintenance aisée : tous les composants accessibles par l'avant. Régulation conçue pour recevoir une carte solaire (en option). Gamme complète d'accessoires pour la réalisation d'installations en cascade : régulation complémentaire, collecteurs hydrauliques, kit d'évacuation des produits de combustion. Chaudière pré-régée pour un fonctionnement gaz naturel, kit de transformation propane livré avec la chaudière. NOUVEAU Equipée pour la régulation modulante/climatique, filaire ou sans fil : système e-Bus intégré de série.

CHARACTERISTIQUES TECHNIQUES

		45 FF	65 FF	85 FF	100 FF
Puisance maximale chauffage	kW	43,6	62,3	84,5	94,2
Gaz		Pré-équipée gaz naturel, transformable en propane
N° de certificat CE		0063 BT 3414
Type de raccordement		C13, C33, C43, C53, B23, B23P, C83
Catégorie de gaz		II2Er3P
CHAUFFAGE
Classification RT 2005		Condensation
Puisance utile chauffage 80°C/60°C	kW	39,8	57,3	78,0	86,2
Puisance utile chauffage 50°C/30°C	kW	43,6	62,3	84,5	94,2
Plage de puissance	kW	11,8 - 43,6	17,6 - 62,3	19,8 - 84,5	21,9 - 94,2
Rendiment à puissance nominale 100% sur PCI (80°C / 60°C)	%	97	98,8	97,5	97,5
Rendiment à puissance nominale 100% sur PCI (retour 30°C)	%	106,4	107,4	105,6	106,5
Rendiment à puissance 30% sur PCI (retour 30°C)	%	107,5	109,5	109,1	109,1
Perte à l'arrêt à ΔT = 30 K (retour 30°C)	W	50	73	103	114
Plage de réglage température de départ	°C	20 - 82
Pression maxi/mini chauffage	bar	4/1		6/1
Capacité utile du vase d'expansion	I	À prévoir sur l'installation en fonction de la configuration
EAU CHAUBE SANITAIRE
Classification EN 13203		***	***	***	***
Puisance maximale en régime ECS	kW	39,8	57,3	78,0	86,2
Débit spécifique selon EN 625 à ΔT 30 K	l/min	Selon ballon
Plage de réglage température d'ECS	°C	40 - 65
ÉLECTRICITÉ
Tension d'alimentation	V	230 V - (50 Hz)
Puisance absorbée maxi/mini (sans circulateur)	W	55/22	87/27	123/37	130/40
Puisance absorbée maxi/mini (avec circulateur)	W	93/68	111/77	151/81	151/81
Protection électriche		IP X4D
HYDRAULIQUE/GAZ
Raccords eau (gaz)		R1" (R3/4")		R1" 1/4 + Rp1" (R3/4")
Débit de gaz maxi pour gaz H (G20) - L (G25) Propane (G31)	m³/hkg/h	3,76 - 4,923,20	5,30 - 7,004,50	7,30 - 9,606,30	8,10 - 10,66,90
Pression de service gaz H (G20) - L (G25) -Propane (G31)	mbar	20 - 25 - 37
Débit nominale à ΔT = 20 K	m³/h	1,7	2,5	3,4	3,7
Pertes de charge à débit nominale à ΔT = 20 K	kPa	34	40	25	28
Hauteur manométrique disponible	kPa	22	11	21	13
Quantité maxi des condensats (raccords)	l/h	5 (22)	7,4 (22)	12,8 (22)	14,4 (22)
PRODUITS DE COMBUSTION
Classe NOx (emissions)		5 (<30 mg/kWh)	5 (<40 mg/kWh)	5 (<40 mg/kWh)	5 (<40 mg/kWh)
Raccord ventouse (fumées/amenée d'air)	mm	Ø 80/125		Ø 100 et 100
Contrepression maxi/mini admissible côte fumées	Pa	130/12	150/15	140/15	140/15
Température maxi/mini des fumées à 80°C / 60°C	°C	68/63		68/63
Température maxi/mini des fumées à 50°C / 30°C	°C	46/36		43/30
Débit maxi/mini des fumées	m³/h	69,8/22,1	101,8/31,7	138,2/35,81	152,7/39,72
Longueur maxi ventouse horizontale Ø		12 (Ø 80/125)	8 (Ø 80/125)	5 (Ø 110/150)	5 (Ø 110/150)
Longueur maxi ventouse Ø		30 (Ø 80)	12 (Ø 80)	28 (Ø 100)	32 (Ø 100)
DIMENSIONS - POIDS
Hauteur x Largeur x Profondeur (jaquette seule)	mm	745 x 440 x 511		888 x 465 x 585
Hauteur x Largeur x Profondeur (hors tout)	mm	910 x 440 x 522		1010 x 465 x 597
Poids	kg	45	50	80	83

Le Syndicat des Industries thermiques, aérauliques et frigorifiques UNICIMA intègre dans sa base de données centralisée, sur le site www.rt2005-chauffage.org, les caractéristiques RT2005 de nos chaudières. Elles y sont réactualisées régulièrement et ont de ce fait valeur de référence.

Modeles disponibles et example de configuration avec SORTIE horizontala (chaudière seule)

MODELE	GAZ	CHAUDIÈRE		VENTOUSE HORIZONTALE Ø 80/125 (2)		TOTAL
		Récurrence	Prix HT	Récurrence	Prix HT	Colis	Prix HT
45 FF(1)	naturel	3581093	4360 €	3318091 + 3318188	186 €	3	4546 €
65 FF(1)	naturel	3581094	5010 €	3318091 + 3318188	186 €	3	5196 €

(1) Les modèles 45 FF et 65 FF ne sont pas équipés de série de soupape de sécurité 3 bar. Veiller à commander l'accessoire ref. 64211300 (2) Composé d'un coude à (Ø 80/125) et d'un terminal horizontal (Ø 80/125). Dans le cadre d'une installation gaz à 300 mbar, prévoir un détendeur gaz. Nous consulter.

	Référence	Prix HT
Soupape de sécurité 3 bar*	64211300	12 €
Cadre vertical de montage (x1)	3580770	119 €
Cadre d'accrochage (x1)	3580771	133 €
Support équerre (x1)	3580772	86 €
Kit ECS pour chaudière seule, composé de : vanne 3 voies motorisée avec tubulures	3580786	249 €
Bouteille casse-pression pour montage chaudière seule	3580787	235 €
Kit de vannes d'arrêt pour chaudière seule	3580788	92 €
Bac neutralisation condensats DN1 (<75kW)	3590027	336 €
Granulats de neutralisation 10 kg	3590033	41 €
Granulats de neutralisation 25 kg	12055227	58 €

BALLON ECS (p. 74)

	Référence	Prix HT
BC1S - 200 l**	3070236	1 148 €
BC1S - 300 l**	3070237	1 248 €
BC1S - 450 l**	3070238	1 900 €
Ballons 600/800/1000 litres**	nous consulter

Nécessite le kit ECS ref 3580786.

ACCESSIONS OPTIONNELS DE RÉGULATION (p. 168)

	FILAIRE		SANS FIL
	Référence	Prix HT	Référence	Prix HT
RÉGULATION D'AMBIANCE TOUT OU RIEN
Thermostat d'ambiance	3318300	45 €	-	-
Thermostat d'amb. prog. hebdo.	1020075	197 €	1020077	178 €
Récept. thermos. d'amb. s. fil (néc.)	-	-	1020078	180 €
RÉGULATION D'AMBIANCE MODULANTE
Carte interface e-Bus	intégré	-	intégré	-
Sonde d'ambiance modulante	3318449	124 €	3318304	160 €
Récept. sonde d'amb. sans fil (néc.)	-	-	3318450	106 €
Amplificateur de signal	-	-	3318305	101 €
Sonde d'amb. modul. sans fil + ampli.	-	-	3678467	259 €
RÉGULATION CLIMATIQUE
Carte interface e-Bus	intégré	-	intégré	-
Sonde extérieure	3318302	41 €	3318309	173 €
RéCEPTeur pour sonde extérieure	-	-	3318450	106 €
Commande à distance	3318298	231 €	-	-
Amplificateur de signal	-	-	3318305	101 €
Sonde ext. sans fil + amplificateur	-	-	3678465	273 €
GESTION INSTALLATION 1 À 2 ZONES
Carte relais*	3318295	54 €	-	-

• Permet de piloter jusqu'à 2 vannes 3 voies ou 2 circulateurs.

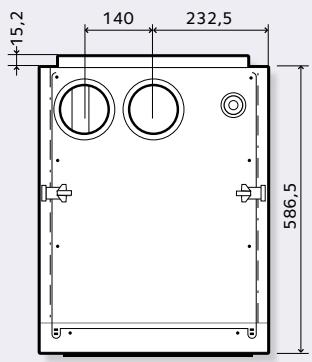

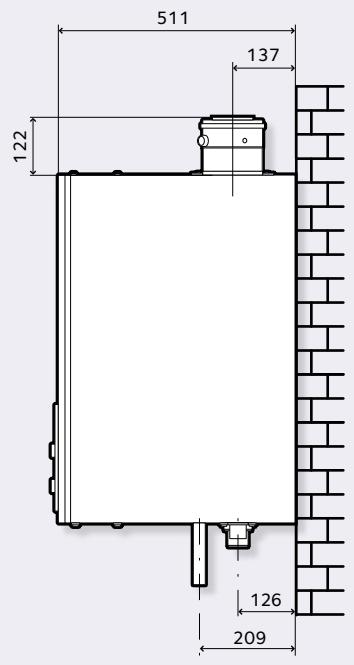

DIMENSIONS (en mm) ET GABARIT D'INSTALLATION

PRESSION DISABLE

Chaudière seule

ACCESSOIRES FUMISTERIE

3580784

Adaptateur dissocié 80/125

vers 80/80

ACCESSIONS DE POSE (à utiliser sur les cloisons légères)

3580771

Cadre d'accrochage

3580770 (x2)

Cadre vertical

3580772 (x2)

Support équerre

Kit de vannes d'arrêt

3580786

Kit ECS

3580787

Bouteille cassé-pression

SORTIES DE FUMÉES (p.140)

	Ø 80/125
VENTOUSE CONCENTRIQUE C13-C33	Récurrence	Prix HT
Coude 90°	3318091	71 €
Terminal horizontal	3318188	115 €
Rallonge 0,5 m	3318094	54 €
Rallonge 1 m	3318093	84 €
Coude 45°	3318092	60 €
Terminal vertical noir	3318080	139 €
Terminal vertical rouge	3318081	139 €

	C3 - Ø 80/125		B23P - Ø80
CONDUIT FLEXIBLE: C3-B23P	Référence	Prix HT	Référence	Prix HT
Coude 90° (Ø 80/125)	3318091	71 €	-	-
Départ horizontal - kit boisseau vertical	3678404	275 €	-	-
Coude 90° (Ø 80/125)	3318091	71 €	3318091	71 €
Départ horizontal - kit boisseau horizontal	3678402	304 €	3678403	324 €
Flexible - couronne 5 m (avec bride)	3678405	193 €	3678405	193 €
Flexible - couronne 10 m (avec bride)	3678406	339 €	3678406	339 €
Flexible - couronne 15 m (avec bride)	3678407	439 €	3678407	439 €
Kit sortie cheminée solin	-	-	3678408	117 €
Kit sortie cheminée terminal	3678409	208 €	-	-
Longueur> 15 m: manchon nécessaire Ø80	3678444	58 €	3678444	58 €

CONFIGURATIONS DE CASCADE DISPONIBLES

	DÉSIGNATION	Récédence	Prix HT	PUISSANCE (80/60°C)/(50/30°C) kW
				80/87	115/125	120/131	160/175	172/187	230/250
	Talia Green System HP 45kW	3581093	4360 €	2		3	4
	Talia Green System HP 65kW	3581094	5010 €		2			3	4
ACCESSORIES HYdrauliques	Bouteille casse (pression pour cascade)	3580780	1319 €	1	1	1	1	1	1
	Collecteur hydraulique pour 2 chaudières	3580774	934 €	1	1		2		2
	Collecteur hydraulique pour 3 chaudières	3580777	1090 €			1		1
	Kit de raccordement hydraulique	3580782	434 €	2	2	3	4	3	4
	Soupape de sécurité 3 bar	64211300	12 €	2	2	3	4	3	4
ACCESSORIES DE RÉGULATION	Régulation cascade E8.5064	3318282	745 €	1	1	1	1	1	1
	Coffret électricité E8.5064	3318353	259 €	1	1	1	1	1	1
	Bornier raccordement E8.5064	3318352	49 €	1	1	1	1	1	1
	Sonde extérieure pour E8.5064	3318059	31 €	1	1	1	1	1	1
	Sonde départchauf. pour E8.5064	3318060	31 €	1	1	1	1	1	1
	Interface CoCo pour régul. E8.5064*	3318070	200 €	2	2	3	4	3	4
			TOTAL HT	13380 €	14680 €	18542 €	24326 €	20492 €	26926 €

• Il convient de rajouter une alimentation pour l'interface quand il y a plus de 3 chaudières.

ACCESSIORES SUPPLEMENTaires DE FUMISTERIE POUR CASCADE (clapet intégré pour raccordement B23P)

	DÉSIGNATION	Rémoné	Prix HT	PUISSANCE (80/60°C)/(50/30°C) kW
				80/87	115/125	120/131	160/175	172/187	230/250
ACCESSORIES FUMISTERIE	Collecteur de fumées pour 2 chaudièresØ 160	3580789	911 €	1	1
	Collecteur de fumées pour 3 chaudièresØ 160	3580790	1 342 €			1		1
	Collecteur de fumées pour 4 chaudièresØ 200	3580791	1 772 €				1		1
			TOTAL HT	911 €	911 €	1 342 €	1 772 €	1 342 €	1 772 €

ACCESSIONS SUPPLEMENTAIRES POUR CASCADE EN CAS DE MONTAGE SUR CLOISONS LEGERE

	DÉSIGNATION	Rémonéquence	Prix HT	PUISSANCE (80/60°C)/(50/30°C) kW
				80/87	115/125	120/131	160/175	172/187	230/250
ACCESSORIES DE POSE	Cadre vertical de montage	3580770	119 €	3	3	4	5	4	5
	Support équerre	3580772	86 €	3	3	4	5	4	5
	Cadre d'accrochage	3580771	133 €	2	2	3	4	3	4
			TOTAL HT	881 €	881 €	1 219 €	1 557 €	1 219 €	1 557 €

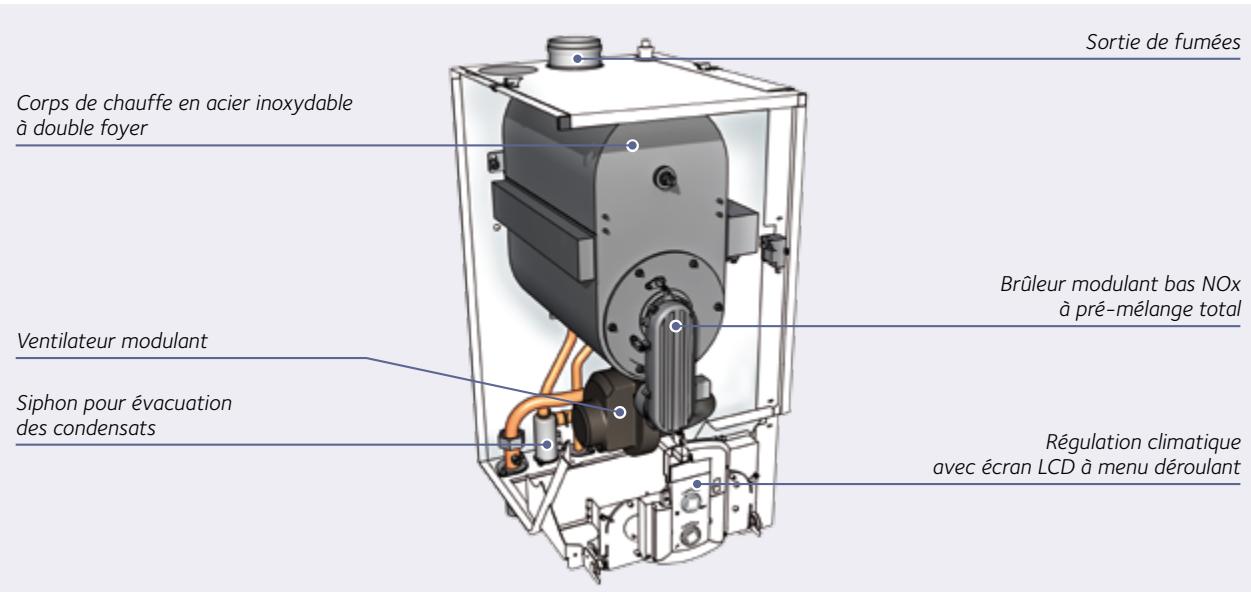

Chaudieres en cascade

	Référence	Prix HT
Commande à distance FBR2 pour E8.5064	3318283	52 €
Commande à distance digitale pour E8.5064	3318284	206 €
Sonde ECS pour E8.5064	3318061	31 €
Bac neutralisation condensats DN2 (75-450kW)	3580794	415 €
Granulats de neutralisation 10 kg	3590033	41 €
Granulats de neutralisation 25 kg	12055227	58 €

BALLON ECS (p. 74)

	Référence	Prix HT
BC1S - 200 l*	3070236	1 148 €
BC1S - 300 l*	3070237	1 248 €
BC1S - 450 l*	3070238	1 900 €
Ballons 600/800/1000 litres*	nous consulter

• Nécessite la sonde ECS pour E8.5064 ref 3318061.

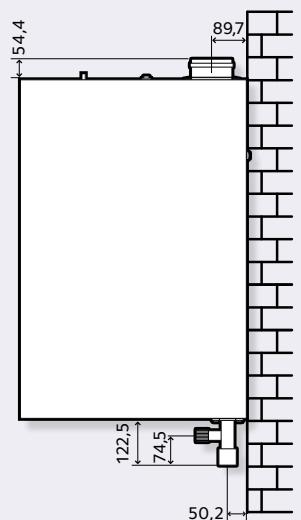

Modeles disponibles et exemple de configuration avec SORTIE horizontalte (chaudière seule)

MODELE	GAZ	CHAUDIÈRE*		VENTOUSE HORIZONTALE Ø 80/125 (2)		TOTAL
		Récurrence	Prix HT	Récurrence	Prix HT	Colis	Prix HT
85 FF (1)	naturel	3581095	5760 €	12076281 + 3590226 + 3590229	361 € (2)	4	6121 €
100 FF (1)	naturel	3581096	6660 €	12076281 + 3590226 + 3590229	361 € (2)	4	7021 €

1) Les modèles 85 FF et 100 FF ne sont pas équipés de série de pompe primaire. Veiller à commander l'accessoire ref. 3590220 (2) Composé d'un adaptateur concentrique (Ø 100/100) vers (Ø 110/150), d'un coude (Ø 110/150) et d'un terminal horizontal (Ø 110/150). Dans le cadre d'une installation gaz à 300 mbar, prévoir un détendeur gaz. Nous consulter.

	Référence	Prix HT
Kit pompé primaire 85/100 kW*	3590220	354 €
Cadre vertical de montage (x1)	3580770	119 €
Cadre d'accrochage (x1)	3590208	129 €
Support équerre (x1)	3580772	86 €
Kit ECS pour chaudière seule, composé de : vanne 3 voies motorisée avec tubulures	3590212	313 €
Bouteille casse-pression pour montage chaudière seule	3590213	235 €
Kit de vannes d'arrêt pour chaudière seule	3580788	92 €
Bac neutralisation condensats DN2 (75-450kW)	3580794	415 €
Granulats de neutralisation 10 kg	3590033	41 €
Granulats de neutralisation 25 kg	12055227	58 €

BALLON ECS (p. 74)

	Référence	Prix HT
BC1S - 200 l**	3070236	1 148 €
BC1S - 300 l**	3070237	1 248 €
BC1S - 450 l**	3070238	1 900 €
Ballons 600/800/1000 litres**	nous consulter

** Nécessite le kit ECS ref. 3590212

ACCESSIONS OPTIONNELS DE RÉGULATION (p. 168)

	FILAIRE		SANS FIL
	Référence	Prix HT	Référence	Prix HT
RÉGULATION D'AMBIANCE TOUT OU RIEN
Thermostat d'ambiance	3318300	45 €	-	-
Thermostat d'amb. prog. hebdo.	1020075	197 €	1020077	178 €
Récept. thermos. d'amb. s. fil (néc.)	-	-	1020078	180 €
RÉGULATION D'AMBIANCE MODULANTE
Carte interface e-Bus	intégré	-	intégré	-
Sonde d'ambiance modulante	3318449	124 €	3318304	160 €
Récept. sonde d'amb. sans fil (néc.)	-	-	3318450	106 €
Amplificateur de signal	-	-	3318305	101 €
Sonde d'amb. modul. sans fil + ampli.	-	-	3678467	259 €
RÉGULATION CLIMATIQUE
Carte interface e-Bus	intégré	-	intégré	-
Sonde extérieure	3318302	41 €	3318309	173 €
RéCEPTeur pour sonde extérieure	-	-	3318450	106 €
Commande à distance	3318298	231 €	-	-
Amplificateur de signal	-	-	3318305	101 €
Sonde ext. sans fil + amplificateur	-	-	3678465	273 €
GESTION INSTALLATION 1 À 2 ZONES
Carte relais*	3318295	54 €	-	-

• Permet de piloter jusqu'à 2 vannes 3 voies ou 2 circulateurs.

DIMENSIONS (en mm) ET GABARIT D'INSTALLATION

PRESSION DISABLE

CHAUDIÈRE SEULE Pression disponible avec kit pompe primaire ref. : 3590220

Adaptateur dissocié 100/100

vers 0 110/150

ACCESSOIRES DE POSE (à utiliser sur les cloisons légères)

3590208

Cadre d'accrochage

3580770 (x2)

Cadre vertical

3580772 (x2)

Support équerre

Kit de vannes d'arrêt

3590220

Kit pompe primaire 85/100 kW

3590212

Kit ECS

3590213

Bouteille cassé-pression

SORTIES DE FUMÉES (p.146 à 153)

	Ø 110/150
VENTOUSE CONCENTRIQUE: C13-C33	Récurrence	Prix HT
Adaptateur dissocié Ø 100/100 vers Ø 100/150 (prises de pression incluses)	12076292	87 €
Adaptateur dissociée Ø 100/100 vers Ø 110/150 (prises de pression incluses)	12076281	99 €
Rallonge 1m (Ø 110/150)	3590224	98 €
Rallonge 0,5m (Ø 110/150)	3590225	65 €
Coude 90° (Ø 110/150)	3590226	82 €
Coude 45° (Ø 110/150)	3590227	86 €
Terminal vertical (Ø 110/150)	3590228	230 €
Terminal horizontal (Ø 110/150)	3590229	180 €

CONFIGURATIONS DE CASCADE DISPONIBLES

	DÉSIGNATION	Récédence	Prix HT	PUISSANCE (80/60°C)/(50/30°C) kW
				156/169	172/188	234/253	260/283	312/338	345/377
	Talia Green System HP 85kW	3581095	5 760 €	2		3		4
	Talia Green System HP 100kW	3581096	6 660 €		2		3		4
ACCESSORIES HYdrauliques	Bouteille casse (pression pour cascade)	3580780	1 319 €	1	1	1	1	1	1
	Collecteur hydraulique pour 2 chaudières	3580774	934 €	1	1			2	2
	Collecteur hydraulique pour 3 chaudières	3580777	1 090 €			1	1
	Kit de raccordement hydraulique (pompe primaire incluse)	3590210	699 €	2	2	3	3	4	4
ACCESSORIES DE RÉGULATION	Régulation cascade E8.5064	3318282	745 €	1	1	1	1	1	1
	Coffret électrique E8.5064 (+ bornier)	3318353	259 €	1	1	1	1	1	1
	Bornier raccordement E8.5064	3318352	49 €	1	1	1	1	1	1
	Sonde extérieure pour E8.5064	3318059	31 €	1	1	1	1	1	1
	Sonde départ chauf. pour E8.5064	3318060	31 €	1	1	1	1	1	1
	Interface CoCo pour régul. E8.5064*	3318070	200 €	2	2	3	3	4	4
			TOTAL HT	16 686 €	18 486 €	23 501 €	26 201 €	30 938 €	34 538 €

• Il convient de rajouter une alimentation pour l'interface quand il y a plus de 3 chaudières.

ACCESSIORES SUPPLEMENTaires DE FUMISTERIE POUR CASCADE (clapet intégré pour raccordement B23P)

	DÉSIGNATION	Rémonce	Prix HT	PUISSANCE (80/60°C)/(50/30°C) kW
				156/169	172/188	234/253	260/283	312/338	345/377
ACCESSORIES FUMISTERIE	Adaptateur dissociéØ 100/100 vers Ø 100/150(prises de pression incluses)	12076292	87 €	2	2	3	3	4	4
	Collecteur de fumées pour 2 chaudièresØ 160	3590214	1 169 €	1	1
	Collecteur de fumées pour 3 chaudièresØ 160	3590215	1 560 €			1
	Collecteur de fumées pour 3 chaudièresØ 200	3590223	1 760 €				1
	Collecteur de fumées pour 4 chaudièresØ 200	3590216	2 149 €					1	1
			TOTAL HT	1 343 €	1 343 €	1 821 €	2 021 €	2 497 €	2 497 €

ACCESSIONS SUPPLEMENTAIRES POUR CASCADE EN CAS DE MONTAGE SUR CLOISONS LEGERE

	DÉSIGNATION	Rémonité	Prix HT	PUISSANCE (80/60°C)/(50/30°C) kW
				156/169	172/188	234/253	260/283	312/338	345/377
ACCESSORIES DE POSE	Cadre vertical de montage	3580770	119 €	3	3	4	4	5	5
	Support équerre	3580772	86 €	3	3	4	4	5	5
	Cadre d'accrochage	3590208	129 €	2	2	3	3	4	4
			TOTAL HT	873 €	873 €	1 207 €	1 207 €	1 541 €	1 541 €

Chaudières en cascade

	Référence	Prix HT
Commande à distance FBR2 pour E8.5064	3318283	52 €
Commande à distance digitale pour E8.5064	3318284	206 €
Sonde ECS pour E8.5064	3318061	31 €
Bac neutralisation condensats DN2 (75-450kW)	3580794	415 €
Granulats de neutralisation 10 kg	3590033	41 €
Granulats de neutralisation 25 kg	12055227	58 €

BALLON ECS (p. 74)

	Référence	Prix HT
BC1S - 200 l*	3070236	1 148 €
BC1S - 300 l*	3070237	1 248 €
BC1S - 450 l*	3070238	1 900 €
Ballons 600/800/1000 litres*	nous consulter

• Nécessite la sonde ECS pour E8.5064 ref 3318061.
