Type d'appareil	Capteur plan solaire
Facteur de transmission	Haut facteur de transmission
Résistance à la grêle	Verre trempé résistant à la grêle
Absorbeur	Absorbeur à haute performance avec revêtement sélectif
Surface	Surface dépoli anti-éblouissement
Étanchéité	Joint EPDM garantissant l'étanchéité
Isolation thermique	60 mm laine minérale pour minimiser les déperditions
Cadre	Cadre en aluminium résistant aux intempéries
Serpentin	Serpentin en cuivre méandré, soudé par ultrasons et radiographie
Bac	Bac monobloc en aluminium qualité marine
Orientation	Disponible en version horizontale et verticale
Dimensions verticales (H x L x P)	2092 x 1099 x 31 mm
Dimensions horizontales (L x H x P)	4229 x 1099 x 31 mm
Nombre de capteurs par montage	2 à 4 capteurs maximum
Angle d'inclinaison minimum	15° pour pose sur toiture

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY ZELIOS 2.3 V-H CHAFFOTEAUX & MAURY

Que faire si ma chaudière Zelios 2.3 V-H ne s'allume pas ?

Vérifiez que l'alimentation électrique est bien branchée et que le disjoncteur est en position 'on'. Assurez-vous également que le thermostat est réglé correctement.

Pourquoi ma chaudière émet-elle un bruit étrange ?

Des bruits étranges peuvent indiquer une accumulation de calcaire ou une pression d'eau inappropriée. Vérifiez la pression sur le manomètre et nettoyez le circuit si nécessaire.

Comment régler la température de l'eau chaude sanitaire ?

Utilisez le thermostat de contrôle sur le panneau de commande de la chaudière pour ajuster la température souhaitée de l'eau chaude sanitaire.

Que faire si la pression de ma chaudière est trop basse ?

Si la pression est inférieure à 1 bar, ouvrez les vannes de remplissage pour ajouter de l'eau jusqu'à atteindre la pression recommandée de 1 à 1,5 bar.

Comment réinitialiser ma chaudière Zelios 2.3 V-H ?

Appuyez sur le bouton de réinitialisation sur le panneau de commande. Si le problème persiste, consultez le manuel d'utilisation pour des instructions supplémentaires.

Que faire si la chaudière ne chauffe pas ?

Vérifiez que le mode de chauffage est activé et que le thermostat est correctement réglé. Assurez-vous également que le filtre n'est pas obstrué.

Comment entretenir ma chaudière ?

Il est recommandé de faire entretenir votre chaudière par un professionnel au moins une fois par an. Cela inclut le nettoyage du brûleur et la vérification des composants.

Comment détecter une fuite de gaz ?

Si vous sentez une odeur de gaz, ouvrez immédiatement les fenêtres, évacuez les lieux et contactez les services d'urgence. Ne tentez pas de réparer vous-même.

Où trouver le manuel d'utilisation de la Zelios 2.3 V-H ?

Le manuel d'utilisation est généralement inclus dans l'emballage de la chaudière. Vous pouvez également le télécharger sur le site officiel de Chaffoteaux & Maury.

MODE D'EMPLOI CHAFFOTEAUX & MAURY ZELIOS 2.3 V-H CHAFFOTEAUX & MAURY

Les capteurs plans 2.3 V/H de la gamme Zelios affichent l'un des meilleurs coefficients de performance du marché (η/k de 0,248). Esthétiques et dotés de différents systèmes de fixation, ils s'intègrent ou se posent sur tous les types de toitures, plates ou inclinées.

Verre trempé à haut facteur de transmission et résistant à la grêle. Absorbeur à haute performance avec revêtement hautement sélectif ( = 0,82). Surface dépolie anti-éblouissement. Joint EPDM garantissant l'étanchéité en évitant la formation de buée. Isolation thermique de 60 mm en laine minérale minimisant les déperditions thermiques. Cadre en aluminium résistant aux intempéries. Serpentin en cuivre méandre, soudé par ultrasons et radiographié. Bac monobloc en aluminium qualité marine. Disponible en version horizontale et verticale.

MODELES DISponIBLES

DÉSIGNATION	NBRE	Référence	Prix HT
Vertical 2.3 V	1	3720165	840 €
Horiz. 2.3 H	1	3087076	900 €

Avertissements

2 à 4 capteurs plans maximum par champ peuvent être montés en intégration. Angle d'inclinaison minimum : - posé sur toiture >15^ - intégration >30^ tuile mécanique tuile ardoise tuile provençale

Vue en coupe (modèle vertical 2.3 V)

Dimensions (en mm)

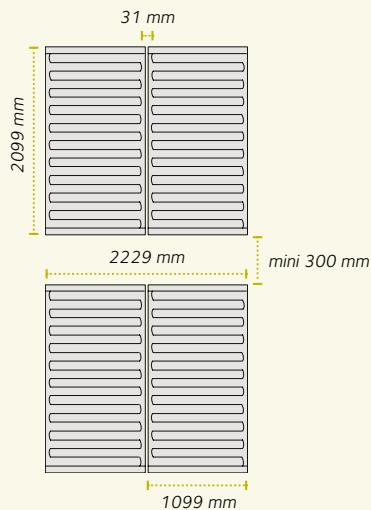

Montage capteur vertical: exemple pour 2 champs de capteurs

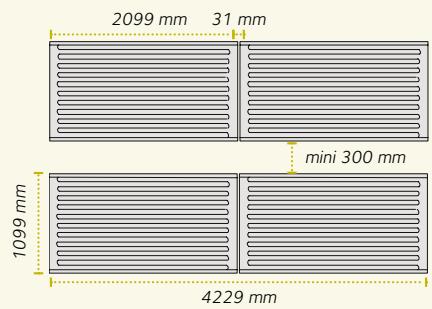

Montage capteur horizontal: exemple pour 2 champs de capteurs

Numéro Solar Keymark 011-75260F

Avis Technique 14+5/05-99601ext;14/08-1261.

CHARACTERISTIQUES TECHNIQUES (avis technique 14 + 5 / 0,5 - 996 01 Ext)

		VERTICAL 2.3 V(SOLATRON 2.3-1)	HORIZONTAL 2.3 H
Surface brute du capteur	m²	2,30
Surface d'absorption effective	m²	2,00
Capacité de fluide	l	1,7	1,9
Pression de service maximale admise	bar	10
Nombre de raccords		4
Dimension des raccords	"	¾
Débit recommandé	l/h	30 - 90
Angle minimal d'inclinaison		>15° (pose sur toiture) >30° (intégration en toiture tuile mécanique) >15° (intégration toiture tuile ardoise ou tuile provençale).
Rendement optique η₀		0,804	0,819
a1	W/m²K	3,235	3,312
a2	W/m²K²	0,0117	0,0181
Coefficient η/a1		0,248	0,247
Facteur optique β(1)		0,82	0,835
Coefficient de transmission thermique globale (1)	W/m²K	4,3	4,4
Température de stagnation (selon avis technique), 1 000 W/m², 30°C	°C	194	198
Facteur de correction angle de rayonnement IAM 50°		0,94	0,93
DIMENSIONS - POIDS
Dimensions hors tout (L x H x P)	mm	1 099 x 2 099 x 110	2 099 x 1 099 x 110
Poids total	kg	40	41

(1) Caractéristiques thermiques rapportées au m² de superficie d'entrée, linéarisation méthode logiciel SOLO

ENSEMBLE FIXATION “POSE”	Récérence	Prix HT
Tuile mécanique 1 capteur vertical	3087232	140 €
Tuile mécanique 2 capteurs verticaux	3087233	240 €
Tuile mécanique 3 capteurs verticaux	3087234	330 €
Tuile mécanique 1 capteur horizontal	3087235	180 €
Tuile mécanique 2 capteurs horizontaux	3087236	340 €
Tuile mécanique 3 capteurs horizontaux	3087237	470 €
Tuile ardoise 1 capteur vertical	3087241	160 €
Tuile ardoise 2 capteurs verticaux	3087242	210 €
Tuile ardoise 3 capteurs verticaux	3087243	305 €
Toit ondulé 1 capteur vertical	3087238	220 €
Toit ondulé 2 capteurs verticaux	3087239	360 €
Toit ondulé 3 capteurs verticaux	3087240	510 €
ENSEMBLE FIXATION “TOIT PLAT”
1 capteur horizontal (20/30/45°)	3087249	290 €
2 capteurs horizontaux (20/30/45°)	3087250	515 €
3 capteurs horizontaux (20/30/45°)	3087251	715 €
1 capteur vertical (20/30/45°)	3087246	330 €
2 capteurs verticaux (20/30/45°)	3087247	520 €
3 capteurs verticaux (20/30/45°)	3087248	715 €
ENSEMBLE FIXATION“INTÉGRATION TUILÉ MÉCANIQUE”
Système de fixation intégration toiture(2 capteurs verticaux)	3087010	850 €
Extension fixation intégration toiture(1 capteur vertical)	3087011	350 €

ENSEMBLE FIXATION" INTÉGRATION TUILE ARDOISE"
Kit intégration pour toiture ardoise2 capteurs vert.	3087252	990 €
Kit intégration ext. ardoise 1 capteur vert.	3087253	550 €
ENSEMBLE FIXATION" INTÉGRATION TUILE PROVENÇALE"
Kit intégration pour toiture provençale2 capteurs verticaux	3087254	990 €
Kit intégration ext. toit provençal1 capteur vert.	3087255	550 €

OPTIONS	Référence	Prix HT
Kit connexion pour fixation, (2 pieces)	3087244	40 €
Sangles de manutention	3087009	45 €
Bande adhéasive isolante anti UV	3087015	40 €
Attache de sécurité toiture	3087024	20 €
Flexible de raccordement hydr. inox 22 mm	3087014	120 €
Ensemble de connexion hydr. pour 2 capteurs	3087012	170 €
Extension de connexion hydr. pour 1 capteur	3087013	60 €
