MODE D'EMPLOI CHAFFOTEAUX & MAURY SERELIA CHAFFOTEAUX & MAURY
Avec son gallon de 15 litres, elle améliore le débit sanitaire de 20% par rapport à une chaudière mixte instantanée. Idéale pour monter en gamme en rénovation : la réponse universelle et unique.

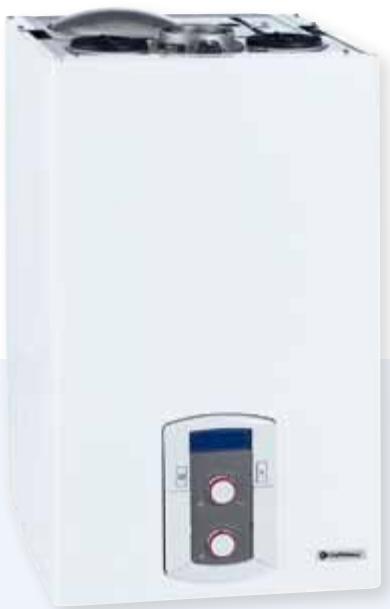

Confort sanitaire
Ballon réchauffeur en inox 316L de 15 litres. Qualité eau chaude sanitaire **, niveau maximum prévu par la norme EN 13203. Débit de 14 l/min et conforme à la norme EN 625. Production d'ECS pilotée par turbine modulante, pour répondre aux besoins sans temps d'attente et à température constante. Programmateur ECS des plages de rechauffage du ballon. Éco-Delta System : système de charge ECS à réserve 15 litres pour améliorer encore le comportement de la production ECS et des nouvelles fonctions éco permettant de réaliser des économies d'énergie en régime ECS.
Confort chauffage
Catégorie énergétique *** basse température, selon la Directive Rendement EN 92/42. Capteur de pression sur circuit de chauffage avec report sur écran LCD. Allumage progressif du brûleur pour gagner en comportement acoustique et allonger la durée de vie des composants. Pompe de chauffage auto-adaptative pour améliorer le comportement acoustique. Modèle ventouse : extracteur à vitesse variable, pour augmenter le rendement à faible charge. Régulation polyvalente 2 circuits, en fonction de la température ambiant et/ou climatique. Programmation sur écran en façade, avec menus déroulants : historique, autodiagnostic permanent, températures de fonctionnement, programmation hebdomadaire et report de toutes les informations pour la régulation. Régulation climatique de série personnalisable en fonction des options (sonde extérieure, sonde d'ambiance).
Confort d'utilisation et d'installation
Dimensions ultra compactes pour une chaudière à ballon intégré, largeur 44 cm. Mise en service facilitée : fonction purge automatique et aide au réglage de la combustion avec accès direct. Maintenance aisée : tous les composants accessibles par l'avant. Equipée pour la régulation modulante/climatique filaire ou sans fil : carte e-Bus intégrée de série.
CHARACTERISTIQUES TECHNIQUES
| 25 CF | 24 VMC | 25 FF | ||
| Puisance maximale chauffage (ECS) | kW | 23,7 (25,5) | 23,7 (25,5) | 24,2 (26,2) |
| Gaz | Gaz naturel et Propane(1) | |||
| N° de certificat CE | 1312BR4794 | 1312BR4794 | 1312BR4793 | |
| Type de raccordement | B11bs | C12, C32, C42, C52, C82 | ||
| Catégorie de gaz | II2E+3+ | |||
| CHAUFFAGE | ||||
| Classification RT 2005 | Basse température | |||
| Puisance utile chauffage | kW | 23,7 | 23,7 | 24,2 |
| Plage de puissance | kW | 9,9 - 23,7 | 9,9 - 23,7 | 10,2 - 24,2 |
| Rendiment à puissance nominale 100% sur PCI (chaudière 70°C) | % | 91,9 | 91,9 | 94,3 |
| Rendiment à puissance 30% sur PCI (chaudière 40°C) | % | 92,2 | 92,2 | 94,4 |
| Plage de réglage température de départ | °C | 35 - 85 | ||
| Pression maxi chauffage/tarage soupape de sécurité | bar | 3/3 | ||
| Capacité du vase d'expansion | I | 8 | ||
| Capacité maximale d'eau d'installation à 75 °C/45 °C | I | 100/300 | ||
| EAU CHAUBE SANITAIRE | ||||
| Classification EN 13203 | *** | *** | *** | |
| Puisance maximale en régime ECS | kW | 25,5 | 25,5 | 26,2 |
| Débit spécifique selon EN 625 à ΔT 30 K | l/min | 14,0 | 14,0 | 14,0 |
| Débit spécifique selon EN 13203-1 à ΔT 30 K | l/min | 13,6 | 13,6 | 14,0 |
| Débit en 10 min à ΔT 30K | (I/10 mn) | 140 | 140 | 140 |
| Débit continu à ΔT 30K | (I/h) | 731 | 731 | 751 |
| Plage de réglage température d'ECS | °C | 36 - 65 | ||
| Pression maxi ECS/tarage soupape de sécurité ECS | bar | 7/7 | ||
| Capacité de stockage ECS | I | 15 | ||
| ÉLECTRICITÉ | ||||
| Tension d'alimentation | V | 230 | ||
| Puisance maxi absorbée | W | 85 | 85 | 124 |
| Protection électriche | IPX4D | IPX5D | ||
| HYDRAULIQUE/GAZ | ||||
| Raccords barrette chaudière | ½" et ¼"M | |||
| Raccords douilles couédées à braser | mm | Ø 14/16 et 18/20 (gaz 18F) | ||
| Débit de gaz maxi pour gaz H (G20) - L (G25) - Propane (G31) | 2,13 - 2,86 m³/h - 2,1 kg/h | 2,13 - 2,86 m³/h - 2,1 kg/h | 2,13 - 2,86 m³/h - 2,1 kg/h | |
| Pression de service gaz H (G20) - L (G25) - Propane (G31) | mbar | 20 - 25 - 37 | ||
| PRODUITS DE COMBUSTION | ||||
| Classe NOx | 3 | |||
| Débit massique de fumées par gaz H (G20) - L (G25) - Propane (G31) | kg/h | 65,3 - 68,1 - 65,9 | 65,3 - 68,1 - 65,9 | 58,0 - 60,6 - 59,7 |
| Raccord ventouse (fumées/amenée d'air) | mm | - | - | 60/100 |
| Raccord cheminée/VMC-gaz | mm | 125/130 | 125/130 | - |
| Longueur maxi ventouse (p. 140) | ||||
| DIMENSIONS - POIDS | ||||
| Hauteur x Largeur x Profondeur (jaquette seule) | mm | 745 x 440 x 465 | ||
| Hauteur x Largeur x Profondeur (hors tout) | mm | 795 x 440 x 480 | ||
| Poids | kg | 37 | 40 | |
Livrée pré-équipée gaz naturel, transformable en Propane avec kit en option
Le Syndicat des Industries thermiques, aérauliques et frigorifiques UNICIMA intègre dans sa base de données centralisée, sur le site www.rt2005-chauffage.org, les caractéristiques RT2005 de nos chaudières. Elles y sont réactualisées régulièrement et ont de ce fait valeur de référence.
VUE en COUPE
Extracteur modulant en fonction de l'utilisation de la chaudière (version FF)
Ballon ECS en acier inoxydable de 15 I
Échangeur à plaques
Bloc hydraulique compact
Brûleur modulant à pré-mélange partiel et allumage progressif
Circulateur auto-adaptatif multi-vitesses
Régulation climatique avec écran LCD à menu déroulant
MODELES DISponibles
| MODELE | GAZ | CHAUDIÈRE | + BARRETTE | + JEU DE DOUILLES | + VENTOUSE HORIZONTALE = TOTAL | ||||||
| RÉfERENCE | Prix HT | RÉfERENCE | Prix HT | RÉfERENCE | Prix HT | RÉfERENCE | Prix HT | Colis | Prix HT | ||
| 25 CF | Naturel | 3310096 | 1587 € | 3678434 | 154 € | 3318253 | 44 € | - | - | 3 | 1785 € |
| 24 VMC | Naturel | 3310094 | 1617 € | 3678434 | 154 € | 3318253 | 44 € | - | - | 3 | 1815 € |
| 25 FF | Naturel | 3310095 | 1899 € | 3678434 | 154 € | 3318253 | 44 € | 3318001 | 78 € | 4 | 2175 € |
| Référence | Prix HT | |
| Barrette Serelia | 3678434 | 154 € |
| Douilles 1ère installation | 3318253 | 44 € |
| Douilles de remplacement Saunier Duval | 3678387 | 44 € |
| Douilles de remplacement ELM Leblanc gamme 5 | 3318487 | 44 € |
| Douilles de remplacement ELM Leblanc gamme 7 | 3678388 | 44 € |
| Douilles de remplacement Vaillant | 3678389 | 44 € |
| Douilles de remplacement Junkers | 3678390 | 44 € |
| Douilles de remplacement Celtic | 3678391 | 44 € |
| Gabarit de pose plastique (5 pièces) | 3318247 | 70 € |
| Gabarit de pose métallique | 3318248 | 89 € |
| Cadre écarter pour installation sur colonne montante Profondeur : 42 mm | 3678416 | 74 € |
| Cadre écarter mural avec vase d'expansion 8 l intégré Profondeur : 87 mm | 3678441 | 219 € |
| Vase d'expansion sanitaire Serelia 1 I | 3678431 | 54 € |
| Kit transformation gaz naturel > GPL CF 25 kW (Ø inj. : 0,76) FF 25 kW (Ø inj. : 0,80) | 3318261 | 31 € |
| Kit Shunt pour modèle 25 CF | 3318457 | 31 € |
ACCESSIONS OPTIONNELS DE RÉGULATION (p. 168)
| FILAIRE | SANS FIL | |||
| Référence | Prix HT | Référence | Prix HT | |
| RÉGULATION D'AMBIANCE TOUT OU RIEN | ||||
| Thermostat d'ambiance | 3318300 | 45 € | - | - |
| Thermostat d'ambianceprogrammation hebdomadaire | 1020075 | 197 € | 1020077 | 178 € |
| Récepteur pour thermostatd'ambiance sans fil (necessaire) | - | - | 1020078 | 180 € |
| RÉGULATION D'AMBIANCE MODULANTE | ||||
| Carte interfac e-Bus | Incluse | |||
| Sonde d'ambiance modulante | 3318449 | 124 € | 3318304 | 160 € |
| Récepteur pour sonde d'ambiancessans fil (necessaire) | - | - | 3318450 | 106 € |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde d'ambiance modulante sans fil + amplificateur | - | - | 3678467 | 259 € |
| RÉGULATION CLIMATIQUE | ||||
| Carte interfac e-Bus | Incluse | |||
| Sonde extérieure | 3318302 | 41 € | 3318309 | 173 € |
| Récepteur pour sonde extérieure | - | - | 3318450 | 106 € |
| Commande à distance | 3318298 | 231 € | - | - |
| Amplificateur de signal | - | - | 3318305 | 101 € |
| Sonde extérieure sans fil+ amplificateur | - | - | 3678465 | 273 € |
DIMENSIONS (en mm) ET GABARIT D'INSTALLATION
060/100-080/125 CF: Ø raccordement 125/130
Entraxe raccords hydrauliques/barrette PRESSION DISABLE
25kW
MODULES HYDRAULIQUES ET ACCESSOIRES (p. 178)
| Référence | Prix HT | |
| Module hydraulique 1 circuit mono-temPERATURE | 3318286 | 699 € |
| Module hydraulique 2 circuits mono-temPERATURE | 3318287 | 945 € |
| Module hydraulique 3 circuits mono-temPERATURE | 3318346 | 1 179 € |
| Module hydraulique 2 circuits multi-temPERATURES (1 HT et 1 BT) | 3318288 | 1 325 € |
| Module hydraulique 3 circuits multi-temPERATURES (1 HT et 2 BT) | 3318289 | 1 629 € |
| Module hydraulique MCD III (1HT + 1BT) Serelia | 3318365 | 1 109 € |
| Vanne 2 voies motorisée pour MCD III | 3318364 | 138 € |
| Aquastat de sécurité plancher chauffant à réarmemement manuel (de série dans MCD III) | 3318281 | 19 € |
SORTIES DE FUMÉES (p. 140)
| VENTOUSE CONCENTRIQUE :C12 - C32 | Ø 60/100 | Ø 80/125 | ||
| Référence | Prix HT | Référence | Prix HT | |
| Kit ventouse horizontal - départ horizontal | 3318001 | 78 € | 3318035 | 125 € |
| Kit ventouse horizontal - départ vertical | 3318002 | 78 € | 3318035 | 125 € |
| Coude 90° | 3318003 | 46 € | - | - |
| Kit départ vertical avec réçup. de condensats | - | - | 3318040 | 78 € |
| Terminal vertical noir | - | - | 3318013 | 138 € |
| Terminal vertical rouge | - | - | 3318014 | 138 € |
| CONFIGURATION3CE : C42 | Ø 60/100 | |
| Récurrence | Prix HT | |
| Kit départementhorizontal /raccord. horizontal | 3318041 | 75 € |
