CHAFFOTEAUX & MAURY AES 300-1S-B - Chaudière CHAFFOTEAUX & MAURY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chauffe-eau solaire avec appoint électrique
Capacité	200, 300 ou 400 litres
Serpentin	1 serpentin pour circuit solaire
Résistance électrique	1,5 kW, 2,3 kW ou 3,5 kW
Isolation thermique	Polyuréthane expansé, sans CFC ni HCC
Anode de protection	Anode en magnésium
Protection anti-corrosion	Cuve émaillée à 850°C
Garantie	5 ans sur la cuve, 2 ans sur les pièces
Accessoires fournis	Tôle de maintien et tubes de liaison pour montage
Pression maximale	Non précisé
Température maximale	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Type de montage	Installation solaire avec groupe hydraulique
Sortie eau chaude	Oui
Recirculation	Oui (sauf modèle 200 l)
Retour serpentin solaire	Oui
Entrée eau froide	Oui

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY AES 300-1S-B CHAFFOTEAUX & MAURY

Comment réinitialiser la chaudière CHAFFOTEAUX & MAURY AES 300-1S-B ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant environ 5 secondes jusqu'à ce que le voyant s'éteigne.

Que faire si la pression de la chaudière est trop basse ?

Si la pression est inférieure à 1 bar, ouvrez les vannes de remplissage pour ajouter de l'eau jusqu'à atteindre une pression entre 1 et 1,5 bar.

Pourquoi la chaudière ne s'allume-t-elle pas ?

Vérifiez si le thermostat est réglé correctement, si l'alimentation électrique est présente et si le gaz est ouvert. Si le problème persiste, contactez un technicien.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge sur chaque radiateur jusqu'à ce que l'eau s'écoule sans bulles d'air. Ensuite, vérifiez la pression de la chaudière.

Quel est le niveau de température recommandé pour la chaudière ?

La température recommandée pour le chauffage est généralement entre 60°C et 70°C, selon vos besoins de confort.

Comment savoir si le filtre à eau doit être nettoyé ?

Un bruit inhabituel lors du fonctionnement ou une diminution de la pression peuvent indiquer que le filtre à eau doit être nettoyé.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation en eau et en électricité, puis contactez un professionnel pour évaluer et réparer la fuite.

Comment vérifier les codes d'erreur sur la chaudière ?

Les codes d'erreur s'affichent sur l'écran du panneau de commande. Consultez le manuel d'utilisation pour interpréter les codes.

À quelle fréquence dois-je entretenir ma chaudière ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour assurer son bon fonctionnement.

Comment régler le thermostat de la chaudière ?

Utilisez le bouton de réglage du thermostat sur le panneau de commande pour ajuster la température souhaitée.

MODE D'EMPLOI CHAFFOTEAUX & MAURY AES 300-1S-B CHAFFOTEAUX & MAURY

L'accumulateur solaire de la gamme Zelios à un serpentin est spécialement conçu pour les chauffe-eau solaires avec appoint électrique. Il réunit tous les avantages pour une installation solaire performante.

Capacités 200, 300 et 400 l. 1 serpentin pour circuit solaire. Résistance électrique de 1,5 kW 2,3kW et 3,5 kW montée d'usine. Faibles déperditions thermiques : isolation thermique en polyurethane expansé, sans CFC, ni HCHC. Anode de protection en magnésium Protection anti-corrosion de la cuve par émailage à 850°C Piquage pour bouclage d'eau chaude sanitaire (sauf 200 l). Accessoires fournis : tôle de maintainien et tubes de liaison (avec isolation) pour le montage de la régulation et du groupe hydraulique solaire sur le gallon. Garantie 5 ans sur la cuve et 2 ans sur les pieces.

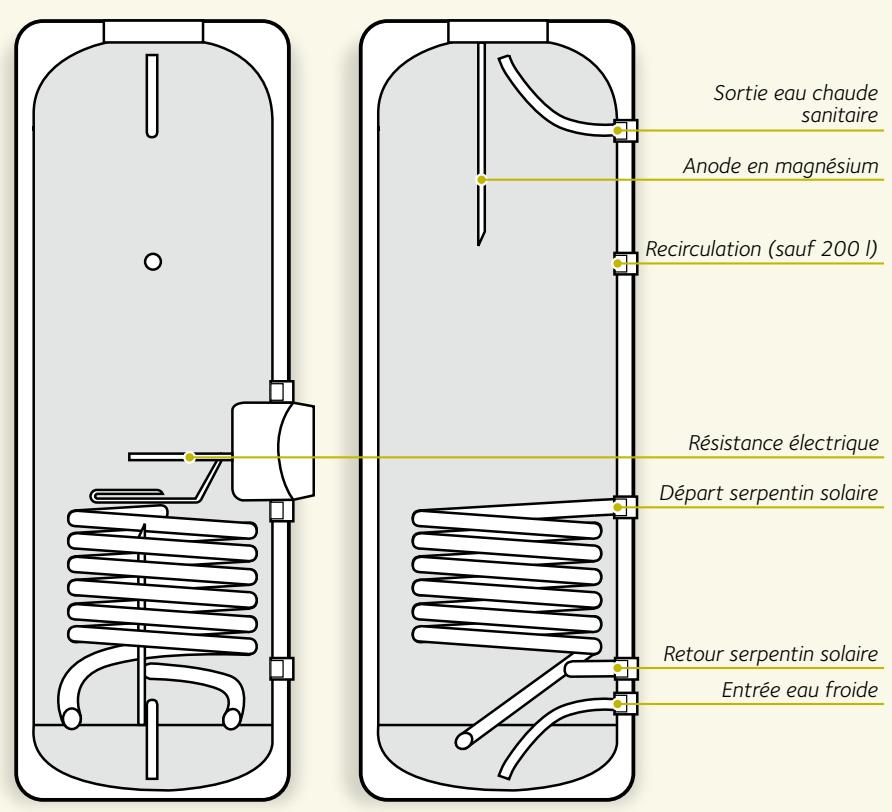

VUE en COUPE

MODELES DISponibles

	RÉSISTANCE	CAPACITÉ	Référence	Prix HT
AES 200/1S-B	1,5 kW	200 l	3070150	1 200 €
AES 300/1S-B	2,3 kW	300 l	3070136	1 300 €
AES 400/1 S-B	3,5 kW	400 l	3070151	1 900 €

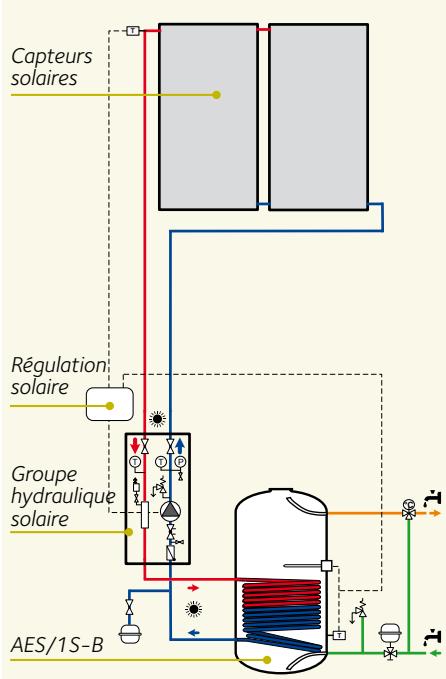

NB : Le schéma d'installation solaire de ce document représente un schéma de principe n'engageant pas la responsabilité de Chaffoteaux. L'intégration de tous les composants nécessaires et leur bon fonctionnement doivent être impérativement vérifiés par un professionnel, en respectant la règlementation en vigueur et les règles de l'art. Accessoires solaires (p. 183).

CHARACTERISTIQUES TECHNIQUES

		200 l	300 l	400 l
Capacité	I	198	295	395
Quantité d'ECS fournie en appoint (Ves40)	I	225	385	460
Surface serpentin	m²	0,85	1,1	1,45
Puisance serpentin (300 - 900 l/h)	kW	5 - 10	7,5 - 12,5	9 - 16
Contenance serpentin	I	7,4	10	12,6
Perte de charge serpentin (300 - 900 l/h)	mbar	50 - 100	33 - 78	75 - 150
Puisance résistance électrique	kW	1,5	2,3	3,5
Pression maxi de service	bar	7	7	7
Température maximale de service	°C	90	90	90
Pertes d'entretien (ΔT= 45 K)	kWh/24h	1,75	2,30	2,60
Constante de refroidissement	Wh/IKjour	0,19	0,17	0,14
Dimensions (Hauteur x Largeur)	mm	1296 x 600	1776 x 600	1625 x 714
Poids	kg	101	141	155

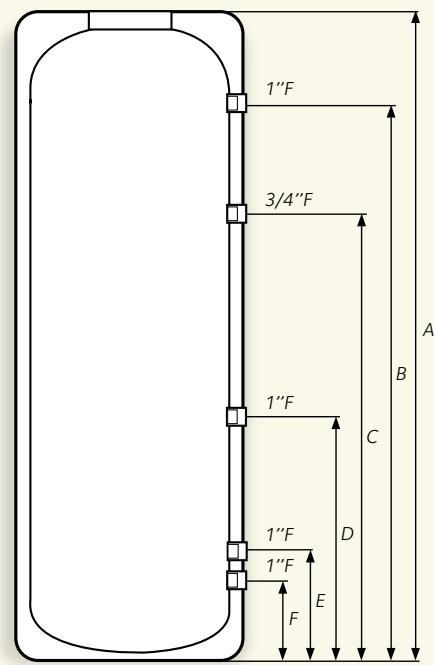

DIMENSIONS (en mm)

	2001	3001	4001
A	1296	1776	1625
B	1030	1552	1298
C	N/D	1229	1022
D	603	699	507
E	313	313	315
F	228	228	215
G	708	804	855
H	665	665	780
I	600	600	714

GABARIT D'INSTALLATION

GUIDE DE SELECTION

	TYPE DE LOGEMENT
	Studio et 1 pièce	2 pièces	3 pièces	4 pièces	5 pièces et plus
Ves40 (litres)*	≥ 150	≥ 225	≥ 300	≥ 375	≥ 450
Puisance maxi. résistance électrique	Pr ≤ 1,5 kW	Pr ≤ 2,3 kW	Pr ≤ 3 kW	Pr ≤ 3,8 kW	Pr ≤ 4,5 kW
BALLON AES/1 S-B	AES 200/1S-B		AES 300/1S-B
				AES 400/1S-B

• Préconisation Promotelec : Quantité d'eau chaude nécessaire par jour (à 40°C) en fonctionnement avec la résistance électrique uniquement (double tarif jour-nuit).
